固定带式输送机的选型
dt 型固定带式输送机设计选用手册

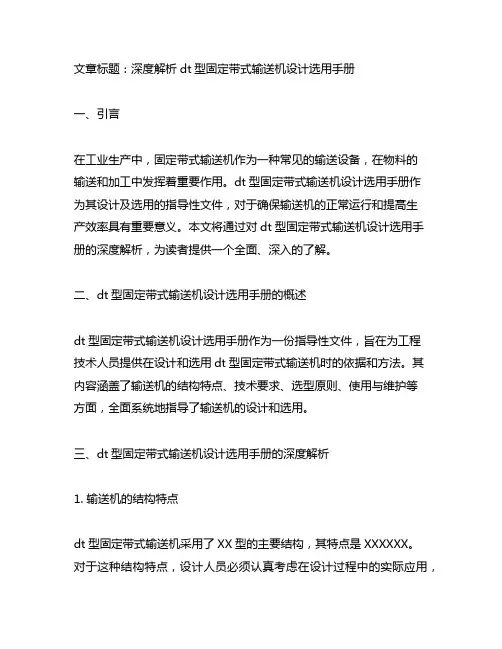

文章标题：深度解析dt型固定带式输送机设计选用手册一、引言在工业生产中，固定带式输送机作为一种常见的输送设备，在物料的输送和加工中发挥着重要作用。
dt型固定带式输送机设计选用手册作为其设计及选用的指导性文件，对于确保输送机的正常运行和提高生产效率具有重要意义。
本文将通过对dt型固定带式输送机设计选用手册的深度解析，为读者提供一个全面、深入的了解。
二、dt型固定带式输送机设计选用手册的概述dt型固定带式输送机设计选用手册作为一份指导性文件，旨在为工程技术人员提供在设计和选用dt型固定带式输送机时的依据和方法。
其内容涵盖了输送机的结构特点、技术要求、选型原则、使用与维护等方面，全面系统地指导了输送机的设计和选用。
三、dt型固定带式输送机设计选用手册的深度解析1. 输送机的结构特点dt型固定带式输送机采用了XX型的主要结构，其特点是XXXXXX。
对于这种结构特点，设计人员必须认真考虑在设计过程中的实际应用，并根据实际情况进行合理的优化。
2. 技术要求在设计和选用dt型固定带式输送机时，技术要求是至关重要的。
手册中明确了对于输送机各个部件的技术要求，包括XXXXX等，这些要求对于保证输送机的正常运转和使用寿命具有重要意义。
3. 选型原则在选用dt型固定带式输送机时，根据手册中给出的选型原则，设计人员可以根据具体的工况要求和物料特性进行合理的选型，从而确保输送机的性能和使用效果。
4. 使用与维护手册中还包含了输送机的使用与维护内容，包括XXXXX等。
这些内容对于使用方和维护人员具有重要指导意义，有助于延长输送机的使用寿命和降低维护成本。
四、对于dt型固定带式输送机设计选用手册的个人观点和理解在我看来，dt型固定带式输送机设计选用手册是对于该类型输送机设计和选用的一份非常有价值的指导性文件。
通过对手册内容的深度解析，我对于dt型固定带式输送机有了更加全面、深刻的理解，这不仅有助于我在实际工程应用中合理选型和设计，也提高了我对输送机的工作原理和结构特点的认识。
皮带输送机选型设计
胶带输送机的选型计算一、概述初步选型设计带式输送机，已给出下列原始资料：1）输送长度m L 7=2）输送机安装倾角︒=4β3）设计运输生产率h t Q /350=4）物料的散集密度3/25.2m t =ρ5)物料在输送机上的堆积角︒=38θ6)物料的块度mm a 200=计算的主要内容为：1)运输能力与输送带宽度计算；2)运行阻力与输送带张力计算；3)输送带悬垂度与强度的验算；4)牵引力的计算及电动机功率确定。
二、原始资料与数据1）小时最大运输生产率为A ＝350吨／小时；2）皮带倾斜角度：︒=4β3）矿源类别：电炉渣；4）矿石块度：200毫米；5）矿石散集容重3t/m 25.2=λ；6）输送机斜长8m ；图1-1三、胶带宽度的计算选取胶带速度v=0.4米／秒；按堆积角 38=ρ得500=K ；得99.0=C所以带宽 mm 36.886199.04.025.2500350c =⨯⨯⨯⨯==νκγξQ B 考虑降尘，货载块度及胶带的来源，选用1400mm 宽的尼龙芯胶带。
单位长度重量m /kg 65.25q =，胶带厚度mm d 17=四、胶带运行阻力与张力的计算1、直线段阻力的计算4-1段阻力W4-1为NL q q L q q q F h 91.208007.07)37.25194.2381(997.004.07)19637.25194.2381(sin )(cos 0110z =⨯⨯++⨯⨯⨯++=++++=ββϖ）（ 式中： q ——每米长的胶带上的货载重量m N /，m N /94.23810q ——每米长的胶带自重m N /37.2511q ---为折算到每米长度上的上托辊转动部分的重量m N /,m N q /1961.1/8.9221=⨯=式中 1G ——为每组上托辊转动部分重量N ，m N /6.2151l ——上托辊间距m ，一般取m 5.1~1；取m l 1.11=L ——输送机2-3段长度m 7；1ϖ——为槽形托辊阻力系数查带式输送机选型设计手册04.01=ϖ；β——输送机的倾角；其中sin β项的符号，当胶带在该段的运行方向式倾斜向上时取正号；而倾斜向下时取负号；2-3段的阻力k F 为N L q L q q F k 92.3807.0737.251997.0035.07)55.9337.251(sin cos 0220-=⨯⨯-⨯⨯⨯+=-+=ββϖ）（式中： 0q ——每米长的胶带自重m N /37.2512q ——为折算到每米长度上的上托辊转动部分的重量，m N /,m N q /55.932.2/8.9212=⨯=式中 2G ——为每组下托辊转动部分重量N ，m N /8.2052l ——下托辊间距m ，一般取上托辊间距的2倍；取m l 2.22=L ——输送机3~2段长度m 7；2ϖ——为槽形托辊阻力系数查带式输送机选型设计手册035.02=ϖ不计局部阻力时的静阻力N F F F k zh w 99.204192.3891.2080=-=+=2、局部阻力计算（1）图1-1中1~2段和3~4段局部阻力。
毕业设计——带式输送机的选型与设计说明书
毕业设计计算说明书设计题目：带式输送机的选型与设计机电系：机械制造与自动化班级：设计者：学号：指导教师：目录一、概述 (1)1.1带式输送机的发展历程及发展方向 (1)1.2 输送机的分类 (2)1.3 驱动装置 (3)二、运动方案的拟订 (5)三、减速器设计 (8)3.1 选择电动机 (8)3.1.1 选择电动机的容量 (8)3.1.2 确定电动机的转速 (9)3.2 计算总传动比并分配各级传动比 (10)3.3 运动参数的计算 (10)3.3.1计算各轴转速: (10)3.3.2 各轴的功率和转矩 (10)3.4 传动零件(齿轮)的设计 (12)3.4.1 高速级齿轮传动的设计计算 (12)3.4.1.1 选择材料、齿轮精度等级、类型及齿数 (12)3.4.1.2按齿面接触强度设计 (13)3.1.4.3 按齿根弯曲强度设计 (15)3.4.1.4几何尺寸计算 (17)3.4.2 低带级齿轮传动的设计计算 (18)3.4.2.1 选择材料、齿轮精度等级、类型及齿数 (18)3.4.2.2 按齿面接触强度设计 (18)3.4.2.3 按齿根弯曲强度设计 (20)3.4.2.4几何尺寸计算 (22)3.5 轴的设计 (22)3.5.1 轴的材料 (22)3.5.2轴径的初步估算 (22)3.5.3 轴的结构设计 (23)3.5.4按弯扭合成进行轴的强度校核 (25)3.6 轴承的选择 (35)3.6.1 轴I上的轴承的选择 (35)3.6.2 轴II上的轴承的选择 (37)3.6.3 轴III(输出轴)上的轴承的选择 (41)3.7.1 高速级大齿轮与轴的联接 (43)3.7.2 低速级大齿轮与轴的联接 (44)3.8 箱体结构设计 (44)3.9 联轴器、润滑、密封、公差及其他附件设计 (47)3.9.1 联轴器的选择设计 (47)3.9.1.1 高速轴联轴器 (47)3.9.1.2 低速级联轴器的选择设计 (48)3.9.3 密封 (52)3.9.4 公差与配合 (53)3.9.5 其他附件的设计 (53)四、驱动滚筒设计 (56)4.1 驱动滚筒的选择设计 (56)4.2 驱动滚筒轴的设计 (61)4.2.2滚筒轴的校核 (61)4.2.3 滚筒的周向定位 (61)五、托辊的设计 (65)5.1 作用 (65)5.2 托辊的类型 (65)5.3槽形托辊 (67)5.4 缓冲托辊 (68)5.5 回程托辊 (69)5.6 调心托辊 (70)六、机架 (73)七、拉紧装置 (74)总结 (75)致谢 (76)参考文献 (77)一、概述1.1带式输送机的发展历程及发展方向随着世界装备制造业向中国转移及我国带式输送机产品的技术进步，中国成为世界上最大的带式输送机产品研发和制造基地指日可待，5年后我国带式输送机全球市场占有率将达到50%左右。
带式输送机的设计(全套图纸)
带式输送机的设计(全套图纸)目录XXX毕业设计说明书（论文）摘要本次毕业设计是关于矿用固定式带式运送机的设计。
首先对胶带运送机作了简单的概述；接着分析了带式运送机的选型原则及计较方法；然后按照这些设计准则与计较选型方法按照给定参数要求举行选型设计；接着对所选择的运送机各首要零部件举行了校核。
普通型带式运送机由六个首要部件构成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。
末了简单的说明了运送机的安装与保护。
目前，胶带运送机正朝着长距离，高速度，低摩擦的方向发展，最近几年来出现的气垫式胶带运送机就是其中的一个。
在胶带运送机的设计、制造以及应用方面,目前我国与国外先辈水平比拟仍有较大差异,国内涵设计制造带式运送机进程中存在着很多缺乏。
本次带式运送机设计代表了设计的一般进程,对此后的选型设计事情有一定的参考价值。
关键词：带式运送机；选型设计；首要部件全套CAD图纸，加xxxxxxxx61XXX毕业设计说明书（论文）1绪论带式运送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中首要用来运送大量散状货色，如矿石、煤、砂等粉、块状物和包装好的成件物品。
带式运送机是煤矿最理想的高效连续运输设备，与其他运输设备比拟，不仅具有长距离、大运量、连续运送等优点，而且运行可靠,易于实现主动化、集中化控制,出格是对高产高效矿井，带式运送机已成为煤炭高效开采机电一体化技术与装备的关键设备。
出格是近10年，长距离、大运量、高速度的带式运送机的出现，使其在矿山扶植的井下巷道、矿井地表运输系统及露天采矿场、选矿厂中的应用又得到进一步推广。
选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。
原始参数：1）输送物料：石灰石2）物料特性：（1）块度：～50mm2）散装密度：1.2t/m33）在输送带上堆积角：ρ=25°3）运送系统及相关尺寸：（1）运距：30m2）倾斜角：β=0°3）最大运量:300t/h设计解决的问题：熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计。
胶带输送机选型设计
一、皮带机的选型：二、皮带机的功率P 选型公式为：P=(L+50)*(WV/3400+Q/12230)+HQ/367三、L：皮带机水平投影长度（m）四、W：单位长度机器运动部分质量（Kg/m）；五、V:皮带运行速度（m/s）；六、Q：输送量（t/h）；七、H：上运（下运）垂直长度（m）；八、双机功率P=1.5P九、三机功率P=1.8P十、注：皮带宽度800mm 皮带宽度1000mm 皮带宽度1200mmW=57Kg/m；W=74Kg/m；W=90Kg/m；十一、根据上述公式带入113 队施工-490m 西翼提料斜巷巷道参数算得P﹤40KW，因此可选用型号为DSJ800/2*40，电机型号为YBS-40-4 的皮带机，该皮带机使用的是800mm 宽度的皮带，单电机运行平巷最大运程为400m，斜巷下运最大运程可达到550m，符合施工要求。
皮带机配置双电机，以便在一台电机无法运转的时候，启动另一台电机，减少影响生产时间。
二、关于斜巷倾角较大，矸石在皮带机上易滚落的问题。
1、由于斜巷倾角较大，安装皮带前应注意一下几点：（1）安装皮带机时尽量抬高皮带机头，以减少皮带机的坡度。
根据-490m 西翼提料斜巷断面高度为3.7m，机头抬高1.0m；（2）上平巷变坡点处卧1m 深的底，便于铺设的H 和纵梁能够平稳过渡至上平巷，减小因皮带面落差较大，造成洒矸或较大的矸石滚落构成安全威胁；（3）安装前，根据巷道中心线定出皮带机的中心线，清理平整安装地点，保证H 架和纵梁的平直，允许H 架和纵梁有一定的倾角，但每隔30m 处必须用钢丝绳将H 架和纵梁带紧。
在永久性的皮带巷道中可采用定点浇筑的方式固定H 架，保证H 架和纵梁的平直和牢固。
2、耙矸机皮带机尾的转载装置：（1）当耙矸机的卸料槽直接座在皮带机尾上时（情况较少），需加工一个梯形的漏斗，在漏斗的内表面铺上皮带面，所铺的皮带面长度要超过漏斗底部400mm，这样既增加了漏斗的使用寿命，也能对卸下的矸石起缓冲作用，对机尾的起保护作用，还能有效得防止机尾部位洒矸和夹矸现象。
带式输送机系统的设计及其设备选型
带式输送机系统的设计及其设备选型首先，在设计带式输送机系统时，需要考虑输送距离和输送能力。
根据实际情况确定带式输送机的长度、宽度以及输送速度，同时选择合适的驱动设备来确保输送机系统的正常运行。
对于长距离输送和大容量输送需求，通常会采用重型带式输送机，其传动系统选择大功率的电动机或液压驱动系统。
其次，根据输送物料的特性选择合适的带式输送机。
不同的物料特性对带式输送机的要求也不同，比如粘性物料需要选择具有清洁装置的带式输送机，而对于易燃易爆的物料，则需要选择防爆设计的带式输送机。
在选择带式输送机时，也需要考虑物料的颗粒大小、密度以及流动性等因素，并根据这些因素选择适合的输送带和输送机结构。
最后，对于带式输送机系统的设备选型，除了输送机本身外，还需要考虑支撑设备、清洁装置、驱动设备、保护装置等配套设备的选型。
这些配套设备的选择需要根据实际需要来确定，确保整个带式输送机系统的稳定运行。
总的来说，设计一套带式输送机系统需要综合考虑多种因素，并根据实际需求选择合适的设备进行选型，这样才能确保带式输送机系统能够满足生产运输的需求。
设计带式输送机系统的设备选型是一个复杂的过程，需要考虑到多方面的因素。
除了输送距离、输送能力和输送物料的特性外，设备选型还需要考虑到环境条件、设备的可靠性、维护成本以及安全性等方面。
在进行设备选型时，还需要根据国家相关标准和规范进行合理的选择和配置，以确保设计的带式输送机系统能够高效稳定地运行。
针对不同的输送距离和输送能力需求，需要设计带式输送机系统。
备选型思路需要从带式输送机的结构和材料方面进行考虑。
带式输送机一般由传动辊、托辊、机架、输送带等组成。
对于长距离输送，需要选择具有足够刚性和稳定性的机架结构，保证输送带的平稳运行。
另外，对于大容量输送，还需要选择宽带式输送机，以及较大功率的驱动设备，保证系统的输送效率和功率匹配。
同时，在输送物料的特性方面，需要考虑物料的颗粒大小、粘性、流动性以及酸碱性等方面的特性。
dtⅱ型固定式带式输送机设计选用手册
dtⅱ型固定式带式输送机设计选用手册《dtⅱ型固定式带式输送机设计选用手册》一、引言dtⅱ型固定式带式输送机是一种常见的输送设备，被广泛应用于矿山、建材、化工等领域。
设计选用这一设备是非常重要的，因为它直接关系到生产效率和设备的稳定性。
本手册将介绍dtⅱ型固定式带式输送机的设计和选用要点，帮助您更好地应用这一设备。
二、设计要点1. 输送机的长度dtⅱ型固定式带式输送机的长度对于其工作效率具有重要影响。
一般来说，输送机长度较短时，生产效率高，但对于一些需求长距离输送的场合，需要更长的输送机来满足需要。
在设计时，要根据具体情况合理确定长度。
2. 带式输送机的带速带速是指输送带在工作时的线速度，它直接关系到输送物料的运输速度。
在设计选用时，需要根据输送物料的特性和生产需求来确定带速，以达到最佳的输送效果。
3. 输送机的扬程扬程是指输送机所需克服的垂直高度，也是一个重要的设计参数。
在确定扬程时，需要考虑输送物料的重量和块度，以及输送机的功率和结构强度，确保输送机能够稳定可靠地工作。
4. 输送机的结构配置dtⅱ型固定式带式输送机的结构配置对于其稳定性和使用寿命有着重要影响。
在设计选用时，需考虑输送机的承载能力、防护装置、支撑结构等方面，选择合适的配置，以确保输送机能够安全稳定地运行。
5. 输送机的维护和保养在设计选用手册中，还需要提及输送机的维护和保养要点。
只有做好维护保养工作，才能延长输送机的使用寿命，提高设备的可靠性和安全性。
三、个人观点和理解dtⅱ型固定式带式输送机作为一种重要的输送设备，其设计选用至关重要。
在使用过程中，我深刻认识到了设计选用的重要性，只有在设计选用上做到合理科学，才能充分发挥设备的效能，提高生产效率。
四、总结与回顾通过本手册的介绍，相信您对dtⅱ型固定式带式输送机的设计选用有了更深入的了解。
在实际应用中，需要结合具体情况，合理设计和选用，以确保输送机的稳定可靠运行。
通过本手册的介绍，相信您对dtⅱ型固定式带式输送机的设计选用有了更深入的了解。
带式输送机的选型计算
1 带式输送机的选型计算1.1 设计的原始数据与工作环境条件（1）工作地点为工作面的皮带顺槽（2）装煤点的运输生产率，0Q =836.2（吨/时）；（3）输送长度，L =1513m 与倾角β=5以及货流方向为下运：（4）物料的散集密度，'ρ=0.93/m t（5）物料在输送带上的堆积角，θ=30（6）物料的块度，a=400mm 1.2 运输生产率在回采工作面，为综采机组、滚筒采煤机或刨煤机采煤时，其运输生产率应与所选采煤机械相适应。
由滚筒采煤机的运输生产率，可知：2.8360=Q （h t ）1.3 设备型式、布置与功率配比应根据运输生产率Q 、输送长度L 和倾角，设备在该地点服务时间，输送长度有无变化及如何变化确定设备型式。
产量大、运距短、年限长使用DT Ⅱ型；运距大，采用DX 型的；年限短的采用半固定式成套设备；在成套设备中。
由于是上山或下山运输和在平巷中输送距离变化与否采用设备也有所不同。
根据本顺槽条件，初步选用280SSJ1200/2⨯型可伸缩胶带输送机一部。
其具体参数为：电机功率：2⨯280kW运输能力：1300h t /胶带宽：1200 mm带速：2.5 m/s设备布置方式实际上就是系统的整体布置，或称为系统方案设计。
在确定了输送机结构型式下，根据原始资料及相关要求，确定传动装置、改向滚筒、拉紧装置、制动装置以及其它附属装置的数量、位置以及它们之间的相对关系，并对输送线路进行整体规划布局。
功率配比是指各传动单元间所承担功率（牵引力）的比例。
1.4 输送带宽度、带速、带型确定计算根据物料断面系数表，取458=m K根据输送机倾角，取1=m C则由式（7.1），验算带宽mC v K Q B m m 901.019.05.24582.836'0=⨯⨯⨯=≥ρ 式（7.1） 按物料的宽度进行校核，见式（7.2）m ma B 90020035022002max =+⨯=+≥ 式（7.2）式中 m a xa —物料最大块度的横向尺寸，mm 。
矿山综放工作面运输顺槽皮带机选型计算
矿山综放工作面运输顺槽皮带机选型计算一、已知参数：输送物料：原煤物料比重ρ＝1000kg/m3运量Q＝2000t/h运距L＝1100m 平均输送角度δ＝6°提升高h＝110m二、自定义参数：根据以上参数初选带宽B＝1200mm，带速υ＝4.0m/s，上托辊间距a O＝1.5m，下托辊间距a U＝3.0m，上托辊槽角λ＝35°，托辊辊径＝159mm。
三、验算输送能力：由《DTII型固定式带式输送机设计选用手册》表31查得该输送机最大物料截面积S＝0.19m2（动堆积角为30°时）由《DTII型固定式带式输送机设计选用手册》表32查得倾斜输送机面积折减系数k＝0.93最大输送量Q max＝3.6Sυkρ＝3.6X0.19X4.0X0.93X1000＝2544.5t/h＞2000t/h满足要求。
四、驱动力及功率计算初选胶带型号为PVG2000S，则胶带每米重量为q B＝27kg/m。
上托辊采用槽型托辊，辊径＝159mm，辊长＝465mm，轴承采用4G306，托辊间距为1.5m，前倾角度ε＝2°。
下托辊采用V型托辊，辊径＝159mm，辊长＝700mm，轴承采用4G306，托辊间距为3.0m。
查型谱表第7.1节得单个上托辊转动部分质量q R O′＝10.53kg，单个下托辊转动部分质量q R U′＝13.38kg。
则上托辊组每米转动部分质量q R O＝n q RO′/a O＝3X10.53/1.5＝21.06kg/m下托辊组每米转动部分质量q R U＝n q RU′/a U＝2X13.38/3＝8.92kg/m每米输送物料质量q G＝Q/（3.6υ）＝2000/（3.6X4）＝138.89kg/m由《DTII型固定式带式输送机设计选用手册》表33查得附加阻力系数C＝1.084由《DTII型固定式带式输送机设计选用手册》表34查得托辊模拟摩擦系数f＝0.03则驱动滚筒圆周力F U＝CfLg[q RO+q RU+(2q B+q G)]+ q G Hg+F S其中特种阻力F S包括以下几项：①上下托辊组的前倾阻力：Fε=Fε1+Fε2=Cεμ0L e(q B+q G)gCosδSinε+μ0L e q B gCosλCosδSinε＝8841N其中查表得托辊和胶带间的摩擦系数μ0＝0.35，Le表示承载段和回程段有前倾托辊长度＝900m。
皮带输送机选型设计
胶带输送机的选型设计1概述带式输送机的选型设计有两种，一种是成套设备的选用，这只需验算设备用于具体条件的可能性，另一种是通用设备的选用，需要通过计算选着各组成部件，最后组合成适用于具体条件下的带式输送机。
设计选型分为两步：初步设计和施工设计。
在此，我们仅介绍初步设计。
初步选型设计带式输送机，一般应给出下列原始资料：1）输送长度L，m；2）输送机安装倾角b,（°）;3）设计运输生产率Q，t/h；4）物料的散集密度ρ，t/m3；5)物料在输送机上的堆积角θ，（°）；6)物料的块度a，mm。
计算的主要内容为：1)运输能力与输送带宽度计算；2)运行阻力与输送带张力计算；3)输送带悬垂度与强度的验算；4)牵引力的计算及电动机功率确定。
带式输送机的优点是运输能力大,而工作阻力小,耗电量低,约为刮板输送机耗电量的1/3~1/5。
因在运输过程中物料与输送带一起移动,故磨损小,物料的破碎性小。
由于结构简单,既节省设备,又节省人力,故广泛应用于我国国民经济的许多工业部门。
国内外的生产实践证明,带式输送机无论在运送能力方面,还是在经济指标方面,都是一种较先进的运送设备。
目前在大多数矿井中，主要有钢丝绳芯带式输送机和钢丝绳牵引带式输送机两种类型，它们担负着煤矿生产采区乃至整个矿井的主运输任务。
由于其铺设距离较长且输送能力较大，故称其为大功率带式输送机。
在煤矿生产中，还有装机功率较小的通用带式输送机，这些带式输送机在煤矿中也起着不可缺少的作用。
2原始数据与资料（1）矿井生产能力160万吨／年，以最大的生产能力为设计依据；（2）矿井小时最大运输生产率为A＝4160101.2547630014⨯⨯=⨯吨／小时；（3） 主斜井倾斜角度：13β=；（4） 煤的牌号：原煤；（5） 煤的块度：400毫米； （6） 煤的散集容重3t/m1=λ；（7） 输送机斜长950m ；设计计算示意图3.胶带宽度的计算选取胶带速度v=2米／秒；按堆积角30=ρ［见附录表1］得K=458；又按16β=［见附录表2］得C=0.95所以带宽 B ==0.74m=考虑矿井的增产潜力，货载块度[附录表6]及胶带的来源，选用1米宽的阻燃胶带。
胶带输送机选型计算
胶带输送机选型计算一、物料特性的分析在进行胶带输送机选型之前，首先需要对输送物料的特性进行分析，主要包括以下几个方面的参数：1.物料种类：物料的种类决定了输送机的结构和材料的选择。
常见的物料种类包括颗粒状物料、粉状物料、块状物料等。
2.物料密度：物料密度是指单位体积的物料质量。
在选型计算中，需要根据物料密度计算出物料的重量。
3.物料粒度：物料粒度决定了输送机的带宽和输送速度。
粒度较大的物料需要选择宽带输送机，输送速度也相应较慢。
4.物料湿度：物料的湿度对胶带输送机的材料和清洁要求有一定影响。
湿度较大的物料需要选择耐腐蚀材料和配置清洁设备。
二、选型参数的计算1.输送量的计算输送量是指单位时间内通过输送机的物料质量。
根据物料的流量需求，可以计算出胶带输送机的输送量。
计算公式如下：输送量=物料密度×输送速度×斜率系数×带宽2.功率的计算功率=输送量×输送危险系数/输送效率其中，输送危险系数是根据物料特性和工况要求来确定的；输送效率是指胶带输送机的输送效率，一般在80%~90%之间。
3.选型标准的确定根据所需输送量和功率，可以找到合适的胶带输送机型号。
常见的选型标准包括额定带速、带宽、机身长度等。
在选型过程中，还需要注意胶带的材质和结构是否适应物料特性和工况要求。
三、安装和维护考虑因素在选型过程中，还需要考虑输送机的安装和维护问题。
主要包括以下几个方面：1.设备安装：根据物料特性和工况要求，选择适当的设备配置和安装位置。
保证输送机的稳定运行和装配的合理性。
2.设备维护：选择易于维护和清洁的设备结构和材料，设立定期检查和维护计划。
定期检查设备运行状况，清洁输送带和清除故障物料。
总结：。
带式输送机选型设计计算
带式输送机选型设计计算摘要带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。
带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备相比，不仅具有长距离、大运量、连续输送等优点，而且运行可靠,易于实现自动化、集中化控制,特别是对高产高效矿井，带式输送机已成为煤炭高效开采机电一体化技术与装备的关键设备。
特别是近10年，长距离、大运量、高速度的带式输送机的出现，使其在矿山建设的井下巷道、矿井地表运输系统及露天采矿场、选矿厂中的应用又得到进一步推广。
选择带式输送机这种通用机械的设计作为设计的选题，能培养我们独立解决工程实际问题的能力。
关键词：带式输送机；能力；综合应用；设计1 带式输送机简介1.1 带式输送机的应用带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。
在各企业中,连续运输机是生产过程中，有节奏的流水作业运输线不可缺少的组成部分。
1.2带式输送机的工作原理带式输送机又称胶带运输机,其主要部件是输送带,亦称为胶带,输送带兼作牵引机构和承载机构,它主要包括一下几个部分:输送带、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等.1.3 带式输送机的结构和布置形式1.3.1 带式输送机的结构带式输送机主要由以下部件组成：头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。
输送带是带式输送机的承载构件，带上的物料随输送带一起运行，物料根据需要可以在输送机的端部和中间部位卸下。
输送带用旋转的托棍支撑，运行阻力小。
带式输送机可沿水平或倾斜线路布置。
使用光面输送带沿倾斜线路布置时，不同物料的最大运输倾角是不同的。
1.3.2 布置方式电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。
(完整版)带式输送机的设计(全套图纸)
目录摘要 ................................................................................................................... 错误!未定义书签。
Abstract............................................................................................................. 错误!未定义书签。
1绪论 .. (2)2带式输送机概述 (3)2.1 带式输送机的应用 (3)2.2 带式输送机的分类 (3)2.4 带式输送机的工作原理 (4)2.5 带式输送机的结构和布置形式 (6)2.5.1 带式输送机的结构 (6)2.5.2 布置方式 (6)3 带式输送机的设计计算 (7)3.1 已知原始数据及工作条件 (7)3.2 计算步骤 (8)3.3传动功率计算 (10)3.4.1 传动轴功率计算 (10)3.5 输送带张力计算 (12)3.5.1 最大张力计算及输送带材料选择 (12)3.5.2 输送带不打滑条件校核 (13)3.5.2 输送带下垂度校核 (14)3.5.3 各特性点张力计算 (14)3.8 拉紧力计算 (16)4 驱动装置的选用与设计 (16)4.1 电机的选用 (17)4.2.1 传动装置的总传动比 (17)4.2.3 联轴器 (17)5 带式输送机部件的选用 (20)5.1 输送带 (20)5.1.1 输送带的分类： (21)5.1.2 输送带的连接 (22)5.2 传动滚筒 (23)5.2.1 传动滚筒的作用及类型 (23)5.2.2 传动滚筒的选型及设计 (23)5.3 托辊 (24)5.3.1 托辊的作用与类型 (24)5.3.2 托辊的选型 (26)5.6拉紧装置 (27)5.6.1 拉紧装置的作用 (27)5.6.2 张紧装置在使用中应满足的要求 (27)5.6.3 拉紧装置在过渡工况下的工作特点 (28)5.6.4 拉紧装置布置时应遵循的原则 (28)5.6.5 拉紧装置的种类及特点 (28)6其他装置 (31)6.1 给料装置 (31)6.2 卸料装置 (31)6.3清扫装置 (32)7 电气及安全保护装置 (33)结论 (34)参考文献 (36)摘要本次毕业设计是关于矿用固定式带式输送机的设计。
TD75型通用固定式带式输送机
TD75型通用固定式带式输送机一、应用范围1）TD75型带式输送机是一般用途的带式输送机，可用于化工、冶金、煤炭、水电、建材等部门，输送堆积容重为0.5～2.5t/m3的各种块状、粒状等散状物料，也可输送成品物件。
2）带宽有500、650、800、1000、1200、1400六种，我们公司现有图纸500、650、800三种。
3）输送机的工作温度在-15℃～+40℃之间，输送物料温度不超过80℃；当输送物料温度在80~110℃时，可采用耐热胶带；输送有酸性、碱性、油类物质应选用特殊胶带。
二、布置型式和一般要求1）型式：①水平布置；②倾斜输送；③带凸弧段输送；④带凹弧段输送；⑤带凹凸弧段输送。
2）一般要求：①在曲线段不允许设置给料或卸料装置。
②给料点最好设在水平段上，也可设在倾斜段但易撒料。
③各种卸料装置应设在水平段上。
三、部件名称及用途、选用（一）输送带1）输送带TD75输送带有两种：普通带和塑料带。
①塑料带具有耐磨、耐酸碱、耐油、耐腐蚀等优点。
②普通带的抗拉体（芯层）有棉帆布（CC-56）；尼龙帆布（NN-100～NN-300）；聚脂帆布（EP-100～EP-300）。
后面数值表示强度，56N/mm·层。
2）输送带的连接方式有三种：①硫化接头硫化接头强度高，可达胶带强度的85～90%。
但需专用的硫化设备。
硫化温度不得超过143°C，硫化时间为45分钟。
②冷粘接头操作简单，劳动强度小，接头强度高，能达到胶带强度的70～80%。
③机械接头采用机械卡子连接，可达胶带强度的35～40%。
据资料介绍上海生产的DK型皮带扣，连接强度可达胶带的90%。
3）胶带长度的计算L 0=2L+π/2（D1+ D2）+An式中：L——胶带总长（米）L——输送机头尾滚筒中心间的展开长度（米）D1、D2——头尾滚筒直径（米）n——输送带接头数A——输送带接头长度①当采用机械接头时，A=0；②硫化接头时，A=（Z-1）b+B×tg30°Z——帆布层数，B——带宽，b=0.15米（硫化接头阶梯长度）有卸料小车，应增加一定的长度，可从资料上查取。
DTII型固定式带式输送机设计选型手册
DTII型固定式带式输送机设计选型手册第一部分 DT?型固定带式输送机的选用及计算 1.部件的选用 1.1 输送带1.1.1输送带是输送机中的曳引构件和承载构件。
本系列带式输送机采用普通型输送带。
抗拉体(芯层)有棉帆布、尼布帆布、聚酯帆布和钢丝绳芯。
DT?型系列设计中考虑的输送带规格和技术参数见表1和表2。
表1帆布输送规格及技术参数(参考值)伸长率覆盖胶厚度/质量抗拉体输送带扯断强度每层厚度每层质量带宽范围 (定负荷) 层数范围 mm/kg/m2材料型号 N/mm层 mm kg/m2 mm 上下棉帆布 CC-56 56 1.5 1.36 1..52 5001400 38 1.5/1.70 NN-100 100 1.0 1.02 1.52 5001200 24 NN-150 150 1.1 1.12 1.52 6501600 36 3.0/3.401.5/1.70尼龙帆布 NN-200200 1.2 1.22 1.52 6501800 36 NN-250 250 1.3 1.32 1.52 6502200 364.5/5.10 NN-300300 1.4 1.42 1.52 6502200 36 FP-100 100 1.2 1.22 1.5 5001000 246.0/6.80 3.0/3.40聚酯帆布 EP-200 200 1.3 1.32 1.5 6502200 36 EP-300 300 1.5 1.52 1.5 6502200 36 8.0/9.50 表2 钢丝绳芯输送带规格及技术参数(参考值) 规格，mm 630 800 10001250 1600 2000 2500 3150 4000 4500 5000 项目纵向拉伸强度 630 800 1000 12501600 2000 2500 3150 4000 4500 5000 N/mm 钢丝绳最大直径 3.0 3.5 4.0 4.5 5.0 6.07.5 8.1 8.6 9.1 10 mm 钢丝绳间距 10 10 12 12 12 12 15 15 17 17 18 mm 带厚 13 1416 17 17 20 22 25 25 30 30 mm 上覆盖胶厚度 5 5 6 6 6 8 8 8 8 10 10 mm 下覆盖胶宽，mm 钢丝绳根数 800 75 75 63 63 63 63 厚度 5 5 6 6 6 8 8 8 8 10 10 mm 带50 50 1000 95 95 79 79 79 79 64 64 56 57 53 1200 113 113 94 94 94 94 76 76 68 68 641400 113 113 111 111 111 111 89 89 79 80 75 1600 151 151 126 126 126 126 101 10191 91 85 1800 171 143 143 143 143 114 114 103 102 96 2000 159 159 159 159 128 128114 114 107 2200 176 176 176 176 141 141 125 125 118 2400 192 192 192 192 153 153136 136 129输送带质量，kg/m2 19 20.5 23.1 24.7 27 34 36.8 42 49 53 58 1.1.2帆布带的许用层数:各种帆布带的最小、最大许用层数见表3。
DTII(A)型带式输送机设计说明书
DTII(A)型带式输送机设计说明书目录一、摘要-----------------------------------------------------------------------------------------1Abstract---------------------------------------------------------------------------------11.1DTII(A)型带式输送机输送机简介------------------------------------------------21.2 国内外研究概况及发展趋势-----------------------------------------------------3二、带式输送机方案的确定------------------------------------------------------52.1 工作原理----------------------------------------------------------------------------72.2 拟定方案时考虑的要求和条件-------------------------------------------------82.3输送带的设计-----------------------------------------------------------------------92.3.1带速与槽角的确定-------------------------------------------------------------92.3.2输送带强度的验算------------------------------------------------------------10三、带式输送机的设计--------------------------------------------------------103.1 电机的选择------------------------------------------------------------------------103.2减速器的设计计算----------------------------------------------------------------113.3轴的设计计算----------------------------------------------------------------------113.4轴承选择----------------------------------------------------------------------------123.5键的选择----------------------------------------------------------------------------133.6 轴的受力分析及校核------------------------------------------------------------133.7 轴承校核---------------------------------------------------------------------------183.8传动滚筒的设计计算-------------------------------------------------------------19四、机架设计----------------------------------------------------------------------------------204.1机架设计一般要求--------------------------------------------------------------204.2支撑结构--------------------------------------------------------------------------214.3机架中典型零件的受力分析--------------------------------------------------22五、结论----------------------------------------------------------------------------------------24致谢-----------------------------------------------------------------------------26参考文献----------------------------------------------------------------------------------------28摘要带式输送机式是由承载的输送带兼作牵引机构的连续运输设备，可输送矿石、煤炭等散装物料和包装好的成件物品。
固定式带式输送机的设计
中 图分 类号 ：Ｔ ５ ８ Ｄ ２ 文 献标 识码 ：Ｂ
出的 值 ，查 电 动机 型 谱 ，选配 电动机 物 料运 输 的外 部 环 境 ；卸 料 和 卸 料装 置 型 号 和 数 量 时 ，按 照 就 大 不 就 小 原 则选 在 煤 炭 、矿 山 、冶 金 、 电 力 、港 口、化 形 式 ；集 散 点 的位 置 和数 目确 定 核 实 ； 定 电动 机 功 率 ，必 须 使 电动 机 总 功 率超
工 业 技 术
Ｃｈ ｉ ｎ ａ Ｎｅ ｗ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｅ ｓ ａ ｎｄ Ｐ ｒ ｏ ｄ ｕ
Ｑ
： Ｑ！ 王
固定式带式输送机 的设计
王 晓 红
（ 唐 山开滦铁拓重型机械制造有 限责任公 司，河北 唐山 ０ ６ ３ １ ０ ３ ）
摘 要：固定式带式输送机技术在近些年来得到 了长足发展 ，特别是在 某些关键技 术上有着飞跃 的进步；作 为当代工业 机 械 化 输送 方式 ，对带 式输 送机 研 究设 计 有 着特 别的 意 义 ，本 文从 固定 式带 式输 送机 的 工作 原理 、结 构 与布 置、 简要计
４ ． ８ － ３ 拉 紧装 置拉 紧力 ：
输 送带 张 力 最 小处 ；二是
絮 辊 动 动 溺 部 动 蔽 扫 紧 架
装 滚 架 改 装 装 装 装
Ｆ ０ ＝ Ｓ ｉ ＋ ＋ 。 计 算 ；式 中 一拉 紧滚 长 距水 平 输 送机 和 坡度 在 筒趋 入点 张力 ； Ｓ ｉ ＋ 。 一 拉 紧滚筒 奔 离点 张 ５ ％ 以下 ，拉 紧 装 置 布 置 力。 在 驱 动滚 筒 空 载侧 ；三是 ４ ． ９ 输 送带强 度校 核计 算 距 离短 的输 送机 和坡 度在 输 送 带 初 选 后 均 要 进行 强度 校 核 ， ６ ％ 以上 ，拉 紧装 置 布 置
皮带机输送机型号
皮带机输送机型号标题：皮带机输送机型号简介：皮带机输送机是一种常见的输送设备，用于将物料从一个地方运输到另一个地方。
它可以在各种行业中使用，例如采矿，制造业，建筑业等。
有许多不同型号的皮带机可供选择，本文将介绍几种常见的型号。
一、固定式皮带机固定式皮带机是最基本的型号之一，通常由机架、输送带和驱动装置组成。
它被安装在地面上，并用于将物料从一处输送到另一处。
固定式皮带机适用于长距离的物料输送，如采矿行业中的矿石输送。
它的主要特点是结构简单，成本低廉。
二、可调式皮带机可调式皮带机是一种根据物料输送需求进行调整的型号。
它可以根据工作场地的需要，实时调整输送带的高度和角度。
可调式皮带机通常用于施工现场和装卸场所，可以灵活地适应不同高度和角度的物料输送需求。
它的主要特点是适用性强，可根据需要进行调整。
三、倾斜式皮带机倾斜式皮带机是一种特殊的型号，用于在不同高度之间进行物料输送。
它可以通过可调节的机架和输送带来实现不同角度的物料输送。
倾斜式皮带机广泛应用于煤矿、建筑材料等行业中。
它的主要特点是输送效率高，能够在不同高度之间快速、高效地输送物料。
四、大角度皮带机大角度皮带机是一种用于运输大倾角物料的型号。
它通过特殊设计的输送带和机架，能够在陡峭的斜坡上进行物料输送。
大角度皮带机通常用于矿山和建筑行业，在限制空间内进行高效物料输送。
它的主要特点是能够在倾斜角度较大的情况下实现物料输送，同时提高生产效率。
五、管状皮带机管状皮带机是一种将物料包裹在管道中进行输送的型号。
它通常由管道和支架构成，可以在水平和垂直方向上输送物料。
管状皮带机适用于输送散状、颗粒状和粉状物料，广泛应用于化工、食品和冶金行业等。
它的主要特点是输送物料更为稳定，减少了物料的溢出和污染。
六、重型皮带机重型皮带机是一种用于输送重型物料的型号。
它具有更大的功率和输送能力，适用于输送大块、高密度的物料，如矿石、煤炭等。
重型皮带机通常用于采矿和冶金行业中的物料输送。
带式输送机的方案
带式输送机的方案概述带式输送机是一种常见的物料输送设备，广泛应用于矿山、钢铁、化工、电力等行业。
本文将介绍带式输送机的工作原理、组成部分以及选型和安装注意事项。
工作原理带式输送机通过驱动滚轮带动输送带运动，将物料从起点输送到终点。
其工作原理如下：1.电机驱动：带式输送机的电机通过减速装置将电能转化为机械能，带动驱动滚轮旋转。
2.驱动滚轮：驱动滚轮位于输送机的尾部，它与电机连接，通过带动输送带的运动来实现物料输送。
3.张紧装置：张紧装置用于维持输送带的张紧状态，在运行过程中保证输送带不松弛。
4.支撑滚筒：支撑滚筒位于输送带的下方，用于支撑输送带，防止其下垂。
5.导向装置：导向装置用于使输送带在运行过程中保持稳定，防止其偏离轨道。
组成部分带式输送机主要由以下几个部分组成：1.输送带：输送带是带式输送机的核心部件，用于传输和输送物料。
2.支撑结构：支撑结构用于支撑和固定输送带，包括支撑架、支撑滚筒等。
3.传动装置：传动装置包括电机、减速机等，用于提供动力和控制输送带的运动。
4.张紧装置：张紧装置用于维持输送带的张紧状态，保证输送带的正常运行。
5.导向装置：导向装置用于使输送带保持稳定运行，防止其偏离轨道。
选型注意事项在选择带式输送机时，应考虑以下几个因素：1.输送物料的性质：根据输送物料的性质选择适合的输送带材质，如橡胶、聚氨酯、聚乙烯等。
2.输送量和输送距离：根据需要输送的物料量和距离选择适合的带宽和带速。
3.温度和湿度：根据工作环境的温度和湿度要求选择耐高温或耐腐蚀的输送带。
4.倾斜度：根据输送带的倾斜度选择合适的倾角和支撑结构。
5.电力供应和控制：根据现场的电力供应情况选择合适的电机和控制系统。
6.维护和保养：考虑输送带的维护和保养便捷性，选择易于维修和更换的部件。
安装注意事项在安装带式输送机时，应注意以下几点：1.定位和固定：将带式输送机准确定位并固定在工作位置，确保机器的稳定性和安全性。
2.输送带调整：根据实际需要对输送带进行调整，使其在运行过程中保持合适的张紧状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固定带式输送机的选型杨振【摘要】本次毕业设计是关于固定式带式输送机的设计。
首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计。
普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。
目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。
在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
【关键词】带式输送机，联轴器，主要部件Fixed belt conveyorYang Zhen[ Abstract ]this graduation project is about the fixed belt conveyor design. The belt conveyor is summarized; and then analyzed the belt conveyor type selection and calculation methods; and then according to these design criteria and the calculation and selection methods according to the given parameters selection of design. The ordinary belt conveyor consists of six main parts: transmission device, tail and back to the device, the central frame, tension device and tape. At present, belt conveyor is moving in a long distance, high speed, low friction direction, in recent years and the emergence of air cushion belt conveyor is one of them. In belt conveyor design, manufacture and application, at present our country compared with foreign advanced level still has bigger difference, in the domestic design and manufacture of belt conveyor process exists many deficiencies.The belt conveyor design represents the general design process, the future selection of the design work has a certain reference value.[ Key words ] belt conveyor, coupling, main components一、带式输送机概述（一）带式输送机的应用带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。
在工业、农业、交通等各企业中，连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。
连续运输机可分为：（1）具有挠性牵引物件的输送机，如带式输送机，板式输送机，刮板输送机，斗式输送机、自动扶梯及架空索道等；（2）不具有挠性牵引物件的输送机，如螺旋输送机、振动输送机等； （3）管道输送机(流体输送)，如气力输送装置和液力输送管道。
其中带输送机是连续运输机中是使用最广泛的，带式输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。
（二）带式输送机的分类带式输送机分类方法有多种，按运输物料的输送带结构可分成两类，一类是普通型带式输送机，这类带式输送机在输送带运输物料的过程中，上带呈槽形，下带呈平形，输送带有托辊托起，输送带外表几何形状均为平面；另外一类是特种结构的带式输送机，各有各的输送特点。
其简介如下：80TD QD DX U ⎧II ⎧⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎩⎪⎧⎪⎨⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩型固定式带式输送机轻型固定式带式输送机普通型型钢绳芯带式输送机型带式输送机管形带式输送机带式输送机气垫带式输送机波状挡边带式输送机特种结构型钢绳牵引带式输送机压带式带式输送机其他类型 （三）各种带式输送机的特点（1）QD80轻型固定式带输送机 QD80轻型固定式带输送机与TD Ⅱ型相比，其带较薄、载荷也较轻，运距一般不超过100m ，电机容量不超过22kw 。
（2）DX 型钢绳芯带式输送机 它属于高强度带式输送机，其输送带的带芯中有平行的细钢绳，一台运输机运距可达几公里到几十公里。
（3）U 形带式输送机 它又称为槽形带式输送机，其明显特点是将普通带式输送机的槽形托辊角由030~045提高到090使输送带成U 形。
这样一来输送带与物料间产生挤压，导致物料对胶带的摩擦力增大，从而输送机的运输倾角可达25°。
（4）管形带式输送机 U 形带式输送带进一步的成槽，最后形成一个圆管状，即为管形带式输送机，因为输送带被卷成一个圆管，故可以实现闭密输送物料，可明显减轻粉状物料对环境的污染，并且可以实现弯曲运行。
（5）气垫式带输送机 其输送带不是运行在托辊上的，而是在空气膜(气垫)上运行，省去了托辊，用不动的带有气孔的气室盘形槽和气室取代了运行的托辊，运动部件的减少，总的等效质量减少，阻力减小，效率提高，并且运行平稳，可提高带速。
但一般其运送物料的块度不超过300mm 。
增大物流断面的方法除了用托辊把输送带强压成槽形外，也可以改变输送带本身，把输送带的运载面做成垂直边的，并且带有横隔板。
一般把垂直侧挡边作成波状，故称为波状带式输送机，这种机型适用于大倾角，倾角在30°以上，最大可达90°。
（6）压带式带输送机 它是用一条辅助带对物料施加压力。
这种输送机的主要优点是：输送物料的最大倾角可达90°，运行速度可达6m/s ，输送能力不随倾角的变化而变化，可实现松散物料和有毒物料的密闭输送。
其主要缺点是结构复杂、输送带的磨损增大和能耗较大。
（7）钢绳牵引带式输送机 它是无际绳运输与带式运输相结合的产物，既具有钢绳的高强度、牵引灵活的特点，又具有带式运输的连续、柔性的优点。
（四）带式输送机的发展状况目前带式输送机已广泛应用于国民经经济各个部门，近年来在露天矿和地下矿的联合运输系统中带式输送机又成为重要的组成部分。
主要有：钢绳芯带式输送机、钢绳牵引胶带输送机和排弃场的连续输送设施等。
这些输送机的特点是输送能力大(可达30000t/h)，适用范围广(可运送矿石，煤炭，岩石和各种粉状物料，特定条件下也可以运人)，安全可靠，自动化程度高，设备维护检修容易，爬坡能力大(可达16°)，经营费用低，由于缩短运输距离可节省基建投资。
目前，带式输送机的发展趋势是：大运输能力、大带宽、大倾角、增加单机长度和水平转弯，合理使用胶带张力，降低物料输送能耗，清理胶带的最佳方法等。
我国已于1978年完成了钢绳芯带式输送机的定型设计。
钢绳芯带式输送机的适用范围：（1）适用于环境温度一般为40 °~40°C ；在寒冷地区驱动站应有采暖设施；（2）可做水平运输，倾斜向上(16°)和向下(010~012)运输，也可以转弯运输；运输距离长，单机输送可达15km ；（3）可露天铺设，运输线可设防护罩或设通廊；（4）输送带伸长率为普通带的1/5左右；其使用寿命比普通胶带长；其成槽性好；运输距离大。
（五）带式输送机的的结构和布置 1.5.1 带式输送机的的结构带式输送机又称胶带运输机带式输送机主要由以下部件组成：头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。
图1.1带式输送机总体结构图输送带是带式输送机的承载构件，带上的物料随输送带一起运行，物料根据需要可以在输送机的端部和中间部位卸下。
输送带用旋转的托棍支撑，运行阻力小。
带式输送机可沿水平或倾斜线路布置。
=由于带式输送机的结构特点决定了其具有优良性能，主要表现在：运输能力大，且工作阻力小，耗电量低，约为刮板输送机的1/3到1/5；由于物料同输送机一起移动，同刮板输送机比较，物料破碎率小；带式输送机的单机运距可以很长，与刮板输送机比较，在同样运输能力及运距条件下，其所需设备台数少，转载环节少，节省设备和人员，并且维护比较简单。
由于输送带成本高且易损坏，故与其它设备比较，初期投资高且不适应输送有尖棱的物料。
输送机年工作时间一般取4500-5500小时。
当二班工作和输送剥离物，且输送环节较多，宜取下限；当三班工作和输送环节少的矿石输送，并有储仓时，取上限为宜。
1.5.2 布置方式电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。
通用固定式输送带输送机多采用单点驱动方式，即驱动装置集中的安装在输送机长度的某一个位置处，一般放在机头处。
单点驱动方式按传动滚筒的数目分，可分为单滚筒和双滚筒驱动。
对每个滚筒的驱动又可分为单电动机驱动和多电动机驱动。
单筒、单电动机驱动方式最简单，在考虑驱动方式时应是首选方式。
带式输送机常见典型的布置方式如下表1.1所示：此次选择DTⅡ(A)固定带式输送机作为设计类型。
单电机驱动，机长10m，带宽500mm, 上托辊槽角为35°，下托辊槽角为0°。
DTⅡ(A)固定带式输送机是通用系类产品，可广泛用于冶金、交通、电力、建材、化工、轻工、粮食和机械行业，输送密度为500~2500㎏/m3各种散状物料和成件物品。
使用环境为-20°到40°[2]。
表1.1带式输送机典型布置方式水平运动单滚筒传动向上运动单滚筒凸弧单滚筒凹弧双滚筒传动单滚筒凸凹弧三滚筒传动双滚筒向下运动单滚筒向上运动单滚筒双滚筒二、标准部件的选用（一）输送带的选择输送带的品种规格符合《GB/T4490—1994运输带尺寸》、《GB/T7984—2001运输带具有橡胶和塑料覆盖层的普通用途织物芯输送带的规定》，见2-1表[2]表2-1输送带种类种类抗拉体强度/（N/mm*层）输送带宽度/mm400 500 650 800 1000 1200 1400帆布带CC-56 √√√√√√√尼龙袋NN-100 √√√√√√√NN-150 √√√√√√由于本设计是小型设计输送机，初步选定为帆布带。
