AUTOCAD剖面线图案填充程序
在CAD中如何应用图案填充
在CAD中如何应用图案填充CAD是一种广泛应用于工程设计和图形制作的软件工具。
对于许多CAD用户来说，如何应用图案填充是一个常见的需求。
图案填充能够有效地改善设计的可读性和视觉效果，并且在某些情况下，它也可以提供重要的功能性。
在CAD软件中，有多种方法可以实现图案填充。
以下将介绍最常见的两种方法：使用预定义图案和创建自定义图案。
第一种方法是使用预定义图案。
CAD软件通常提供了一系列内置的预定义图案，可以轻松应用于设计中的图形对象。
以下是在CAD中应用预定义图案的步骤：首先，选择要应用图案填充的对象。
这可以通过选择标注特定对象的方式来完成，也可以使用绘图工具绘制新的对象。
然后，在CAD软件的工具栏中找到图案填充工具，可能可以在填充工具下的菜单中找到。
接下来，在“填充类型”选项中选择“图案填充”。
然后，从预定义图案列表中选择一个图案，例如线性图案、纹理图案或点阵图案。
CAD 软件通常提供了许多不同的图案供选择，以满足各种设计需求。
然后，将选定的图案应用于所选对象。
这可能需要进一步设置一些参数，例如填充样式、颜色和缩放比例。
最后，确认并应用图案填充。
在确认应用之前，可以对填充进行进一步的调整和修改以满足设计要求。
使用预定义图案填充的优点是快速和简单，并且不需要太多的技术知识或专业技能。
然而，它的局限性在于预定义图案的选择和灵活性较为有限。
对于一些特殊的设计需求，可能需要使用第二种方法：创建自定义图案。
创建自定义图案是一种更灵活和个性化的方式，可以满足更具体的设计需求。
以下是在CAD中创建自定义图案的步骤：首先，确定所需的图案形状和样式。
可以使用绘图软件或CAD软件中的绘图工具创建自定义形状。
这些形状可以是线条、曲线、圆形、矩形等等。
然后，将这些形状组合在一起，形成所需的图案。
可以使用CAD软件中的组合工具来将形状进行组合和调整。
确保图案的整体样式和比例是准确和一致的。
接下来，将创建的自定义图案保存为PAT文件。
机械制图——图案填充
本次课主要讲两部分内容：第八章图案填充第九章注写文本教学目的：1、掌握用BHATCH命令进行图案填充。
2、掌握图案填充编辑。
3、掌握图中文字的注写与修改的方法。
教学重点：设置文字样式；注写单行、多行文本；编辑文本。
教学难点：图案填充；多行文本。
第八章图案填充一、图案填充（绘制剖面线）1、功能：用对话框操作来实施图案填充。
2、调用：* 单击“绘图”工具栏中或图标；* 下拉菜单：绘图→图案填充（Hatch…）或绘图→渐变色（Gradient…）；* 在命令行中输入“BHATCT”或“H”命令；弹出“图案填充和渐变色”对话框。
二、“图案填充和渐变色”对话框。
1、图案填充选项卡（1）类型和图案：①类型（Type）：预定义（Predefined）：表示使用AutoCAD标准图案文件（acad.pat文件和acadiso.pat文件）中的图案填充。
用户自定义（User defined）自定义（Custom）②图案（Pattern）：列出有效的预定义模板的名称，用户可以在这里选择一个合适的填充图案。
③样例（Swatch）：框内储存有与模板相应的填充图案，单击该图案，出现SP139图8-2 “填充图案选项板”用户可以选取填充图案。
“图案填充和渐变色”对话框（2）角度和比例①角度（Angle）：确定图案填充时的旋转角度。
②比例（Scale）:确定填充时的比例值。
③双向：用户定义时才可用。
④相对图纸空间：决定该比例因子是否为相对图纸空间的比例。
⑤间距（Spacing）:指定线之间的间距，此项在“用户定义”时才有用。
⑥ ISO笔宽ISO Pen Width：用于按比例设置ISO预定义的笔宽，此项只有选择已定义的ISO填充图案后才有用。
（3）“图案填充原点”区域：①使用当前原点：可以使用当前UCS的原点作为图案填充的原点。
②指定的原点：可以通过指定点作为图案填充原点，也可在默认范围选。
2、“渐变色”选项卡用于确定使用一种或两种颜色形成的渐变色来填充图形。
CAD中图案填充的方法与技巧
CAD中图案填充的方法与技巧CAD软件是一种广泛用于设计和绘图的工具，其中一个常用的功能就是图案填充。
图案填充可以给设计提供更丰富多样的效果，并且可以提高绘图的效率。
在本文中，将介绍CAD中的图案填充的方法与技巧。
一、填充命令的使用在CAD软件中，填充命令用于在选定的区域内应用固定或自定义的图案。
以下是使用填充命令的步骤：1. 选择需要填充的区域：首先，通过绘制闭合的多边形或使用闭合的曲线等方法，选择需要填充的区域。
2. 进入填充命令：在CAD的命令窗口输入“HATCH”或者通过点击工具栏中的填充图标进入填充命令。
3. 选择填充图案类型：在填充命令窗口中，选择所需的填充图案类型。
CAD自带了一些常用的图案，也可以自定义图案。
4. 指定填充区域：在弹出的对话框中，按照CAD的提示选择需要填充的区域。
5. 调整填充参数：根据具体需求，可以调整填充的方法、角度、比例等参数。
6. 确认填充设置：对于复杂的填充区域，可以通过多次选择边界来实现填充。
在完成选择后，点击“确定”按钮应用填充设置。
二、自定义填充图案除了CAD自带的填充图案外，用户还可以自定义填充图案，以满足不同的设计需求。
以下是自定义填充图案的步骤：1. 准备图案文件：首先，准备一个黑白的图案文件，可以是任何格式的图像文件，比如.bmp、.jpg等。
确保图案清晰可见，并且尽量控制在适当的大小范围内。
2. 导入图案文件：在CAD的命令窗口输入“BHATCH”命令，或者点击工具栏中的“自定义填充”按钮。
在弹出的对话框中，点击“导入”按钮选择需要导入的图案文件。
3. 编辑填充图案：在导入图案文件后，可以调整图案的大小、旋转角度、缩放等参数，以满足具体的设计需求。
4. 保存填充图案：完成图案的编辑后，点击“保存”按钮将填充图案保存到CAD的图案库中。
5. 应用填充图案：在CAD中使用填充命令时，选择“用户定义”的选项，在下拉菜单中选择所保存的填充图案即可应用。
AutoCAD 2012 基础讲解9-10
（二）图案
显示选择的 ANSI、ISO 和其他行业标准填充图案。
选择“实体”可创建实体填充。 也可以选择用户自定义图案。
（三）特性
显示选择的 ANSI、ISO 和其他行业标准填充图案。
选择“实体”可创建实体填充。 也可以选择用户自定义图案。
填充图案的颜色 填充图案的背景颜色 填充图案的比例
，尤其是同一张图用两种以上不同比例出图时可以方便地 修改。
9.2 “图案填充”选项卡
1、类型 （1）预定义：指定一个系统预定义的 图案 （2）用户定义：使用当前线型创建直线填充图案， 可控制直线的角度和间距。 （3）自定义：指定自定义 图案文件中的一个图 案，这个自定义 图案文件应已添加到
AutoCAD 的支持文件搜索路径。
未连接端点处，以标识图案填充边界中的间隙。这些 圆是临时的，可通过 REDRAW 或 REGEN 来删除。
2、选择：选择需要填充的对象，对象可以不封闭。
3、删除：从边界定义中删除之前添加的任何对象。
4、添加：向边界定义中添加对象。
5、重新创建边界：围绕选定的图案填充或填充对
象创建多段线或面域，并使其与图案填充对象相关
9.3 创建填充图案
在图案文件（* . Pat）中，按照填充图案定义格
式可以定义满足需要的新填充图案。 一、图案文件
一种文本文件，系统有两个图案库文件： Acad2012 / Support / acad . pat （英制） Acad2012/ Support / acadiso.pat（公制） 图案库文件可定义多个图案，而用户自定义
Y增 量
X增
量
角度
起点
7、填充图案文件的最后一行必须是空行 8、填充图案定义可以放在系统默认图案库文件和 自定义图案文件中，但只能将一个填充图案的 定义放在自己建立的图案文件中，并且文件名 和图案名必须保持一致。 9、图案文件必须放在支持路径下
AutoCAD 创建图案填充
AutoCAD 创建图案填充使用传统的手工方式绘制阴影线时，必须依赖绘图者的眼睛，并正确使用丁字尺和三角板等绘图工具，逐一绘制每一条线。
这样不仅工作量大、且角度和间距都不太精确，影响画面质量。
但利用AutoCAD提供的【图案填充】工具，只需定义好边界，系统将自动进行相应的填充操作。
单击【图案填充】按钮，将打开【图案填充创建】选项卡，如图6-1所示。
用户在该选项卡中便可以分别设置填充图案的类型、填充比例、角度和填充边界等。
图6-1 【图案填充创建】选项卡1．指定填充图案的类型创建图案填充，首先要设置填充图案的类型。
既可以使用系统预定义的图案样式进行图案填充，也可以自定义一个简单的或创建更加复杂的图案样式进行图案填充。
在【特性】选项板的【图案填充类型】下拉列表中提供了4种图案填充类型，如图6-2所示。
这4种类型分别介绍如下。
图6-2 填充图案的4种类型●实体选择该选项，则填充图案为SOLID（纯色）图案。
●渐变色选择该选项，可以设置双色渐变的填充图案。
●图案选择该选项，可以使用系统提供的填充图案样式，这些图案保存在系统的acad.pat和acadiso.pat文件中。
当选择该选项后，便可以在【图案】选项板的【图案填充图案】下拉列表中选择系统提供的图案类型，如图6-3所示。
图6-3 【图案填充图案】列表框● 用户定义 利用当前线型定义由一组平行线或者相互垂直的两组平行线组成的图案。
如图6-4所示选取该填充图案类型后，如果在【特性】选项板中单击【交叉线】按钮，则填充图案将由平行线变为交叉线。
图6-4 用户定义的填充图案2．设置填充图案的比例和角度指定好填充图案后，还需要设置合适的比例和合适的剖面线旋转角度，否则所绘剖面线的线与线之间的间距不是过疏就是过密。
AutoCAD 提供的填充图案都可以调整比例因子和角度，以便满足各种填充要求。
● 设置剖面线的比例剖面线比例的设置，直接影响到最终的填充效果。
当处理较大的填充区域时，如果设置的比例因子太小，由于单位距离中有太多的线，则所产生的图案就像是使用实体填充的一样。
论述AutoCAD中剖面线填充理论基础
论述AutoCAD中剖面线填充理论基础所谓区域填充是指在一个有界区域内填充某种颜色或图案。
区域填充常用于制图中，教学制图及工程制图上不仅需要画出各种图形，常常还需要对某一封闭区域填以不同的颜色、灰度、线型、符号等以示区别或者增加立体感。
区域填充有多种方法，大体可以分为两类：多边形填充和种子填充。
下面对多边形填充中常用的剖面线填充算法进行分析。
剖面线填充是扫描线算法在工程制图领域中一个应用，是AutoCAD中剖面线填充(如剖面线命令HATCH)的理论基础。
它是在一个封闭的图形区域中填充一定角度(如45)的细实线代表金属材料。
1 剖面线填充算法的前提条件已知多边形各顶点的坐标和剖面线的方向及间距。
2 算法思想根据已求出的多边形各顶点沿剖面线方向在Y轴上的截距B，找出其中的最大、最小截距、，以此确定剖面线的范围为≤≤(为第i根剖面线在Y轴上的截距)，并求出每条剖面线与多边形的交点，连接多边形的交点即可。
3 算法步骤(1)多边形各顶点沿剖面线方向在Y轴上的截距由下式确定：== i=1,2,…,n,a为剖面线与x轴夹角，其中最大、最小截距为=max[],=min[](如图1所示)。
(2)設剖面线的间距为D，则削面线的数量NL由下式确定：NL=INT(./D)(3)设是某一条剖面线，当<<或>>时，剖面线一定与截距为和的二顶点连线相交。
(4)求出削面线与各边的交点。
若交点多于2时要排序(按X大小)，当剖面线通过顶点时，按前述方法处理。
(5)从单点到双点连线。
如果多边形内有环，假想把图形沿1、2切开(如图2所示)，并连续编号，其中1与8和2与7坐标相同，这样处理后就可以按上述方法进行。
圆可以看作是边数很多的多边形，两个同心圆也可以假想把它切开，用上述方法处理。
4 意义CAD的出现给广大教师和工程技术人员及科技工作者带来了很大的方便，而CAD软件正是计算机图形学原理在现实中的具体应用剖面线填充是区域填充中常用的一种算法，是CAD中剖面线填充的理论基础。
5-6AutoCAD剖面区域填充
3D工程图学应用与提高AutoCAD剖面区域填充●图案填充是指用某种图案充满图形中的指定区域。
●在绘制工程图样中经常应用，如加绘建筑形体的阴和影，在剖视图中绘制剖面线等。
国家标准规定，不同的材料要采用不同的图案进行填充。
●AutoCAD为用户提供了丰富的图案填充的图案文件，也可自定义填充。
●在Auto CAD 2017中，发出图案填充命令有以下几种方式：工具栏：“绘图(Draw)”→菜单：【绘图(D)】→【图案填充(H)】默认选项卡：绘图面区→“图案填充”→命令行：bhatch(或简写为bh)●系统收到该命令后弹出“图案填充创建”选项卡：●下面介绍“图案填充创建”选项卡的使用。
⏹一、设定填充图案的类型：用户既可以使用系统预定义的图案样式进行图案填充，也可以自定义一个简单或创建一个更加复杂的图案样式进行图案填充。
在“特性”选项板的“图案填充类型”下拉列表中提供了四种图案填充类型，如下图所示。
实体：选择该选项，则填充图案为纯色（solid）图案。
渐变色：选择该选项，可以设置双色简单的填充图案。
图案：用于设置填充的图案(只有当类型选项为预定义时有效)。
用户自定义：可以利用当前线型定义由一组平行线或相互垂直的两组平行线组成的图案。
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）⏹二、设置图案填充的角度：用于设置填充图案的旋转角度。
每种图案在定义时的旋转角为零。
用户既可以在“特效”选项板的“填充图案角度”文本框中输入图案的角度数值。
⏹三、设置图案填充的比例：用于设置图案填充时的缩放比例，可以控制图案的密度。
用户可以在“特效”选项板的“填充图案比例”文本框中输入图案的比例值，也可以拖动旁边的滑块来控制角度的大小。
在Auto CAD中，预定义剖面线图案的默认缩放比例是1。
四、指定填充边界：在Auto CAD中，指定填充边界线主要有两种方法：在闭合区域中选取一点，系统将自动搜素闭合线的边界；通过选取对象来定义边界。
CAD中的图案填充和填充编辑方法
CAD中的图案填充和填充编辑方法在CAD设计中，图案填充是一种常见的操作，用于向图形对象中添加颜色、纹理或图案填充。
本文将介绍CAD中的图案填充和填充编辑的方法，帮助读者更好地掌握这一技巧。
首先，让我们来了解如何进行图案填充。
在CAD软件中，常见的图案填充工具通常位于绘图工具栏或菜单中。
选择图案填充工具后，我们需要选择要填充的闭合对象。
这可以是任何形状，如矩形、圆形或多边形。
一旦选择了要填充的对象，我们可以在填充属性工具栏中选择填充类型。
CAD软件通常提供了许多默认的填充类型，例如实心填充、单行填充和渐进填充等。
选择适当的填充类型后，我们可以选择填充的颜色、图案或纹理，并对其进行自定义。
在图案填充过程中，我们还可以调整填充的比例。
比例表示填充图案的大小和密度。
根据设计需求，我们可以将比例设置为较小的值以创建细密的纹理，或将其设置为较大的值以创建粗糙的效果。
除了一次性填充一个对象外，我们还可以使用填充编辑工具进一步编辑和调整填充。
填充编辑工具通常位于CAD软件的编辑工具栏或修改工具栏中。
选择填充编辑工具后，我们可以单击已填充的对象来编辑其填充属性。
例如，我们可以更改填充的颜色或图案，或者调整填充的比例。
有时候，我们可能需要改变填充的角度或方向，以使其更符合设计需求。
在填充编辑工具中，通常有选项可以对填充进行旋转、平移或缩放等操作。
另一个有用的填充编辑技巧是复用已有的填充设置。
这对于设计中多次使用相同的填充样式非常方便。
在CAD软件中，我们可以先创建一个具有所需填充属性的对象，然后将其作为样式保存。
以后，我们只需选择要填充的对象，并将其样式设置为之前保存的样式，即可快速应用相同的填充设置。
此外，CAD软件还通常提供了一些高级的填充编辑工具，如对称填充、渐变填充和图像填充等。
这些工具为设计师提供了更多的选择和灵活性。
通过合理运用这些工具，我们可以创造出独特而精美的填充效果。
但是需要注意的是，在进行图案填充和填充编辑时，我们应该保持工作的准确性和整洁性。
填充剖面图案
3)
填充复杂图形的方法 在 图形不复杂的情况下，常通过在填充区域内单击一点的方法来定义边界。 但若图形很复杂，这种方法就会很浪费时间，因为AutoCAD要在当前视口 中搜寻所有可见的对象。为避免这种情况，用户可在【图案填充和渐变 色】对话框中为AutoCAD定义要搜索的边界集，这样就能很快地生成填充 区域边界。
填充剖面图案
主要内容
1 绘制剖面线的方法
2 如何填充区域
在工程图中，剖面线一般总是绘制在一个或几个对象 围成的封闭区域中，最简单的如一个圆或一条闭合的多段线 等，较复杂的可能是几条线或圆弧围成的形状多样的区域。 绘制剖面线时，首先要指定填充边界。一般可用两种方法选 定画剖面线的边界，一种是在闭合的区域中选一点， AutoCAD 自动搜索闭合的边界，另一种是通过选择对象来定 义边界。AutoCAD 为用户提供了许多标准填充图案，用户也 可定制自己的图案，此外，还能控制剖面图案的疏密及剖面 线条的倾角。
4)
使用渐变色填充图形 在 【图案填充和渐变色】对话框的【渐变色】选项卡中可指定使用一种或 两种颜色形成渐变色来填充图形，如图所示。
5)
剖面线的比例 在 AutoCAD中，预定义剖面线图案的默认缩放比例是“1.0”，但用户可在 【图案填充和渐变色】对话框的【角度和比例】分组框中设定其他比例 值。画剖面线时，若没有指定特殊比例值，则AutoCAD按默认值绘制剖面 线。当输入一个不同于默认值的图案比例时，系统可以增加或减小剖面 线的间距。下图是剖面线比例分别为“1.0”、“2.0”和“0.5”时的情 况。
6)Leabharlann 剖面线的角度 除 剖面线间距可以控制外，剖面线的倾斜角度也可以控制。读者可能已经 注意到在【图案填充和渐变色】对话框的【角度】文本框中，图案的角 度是“0”，而此时剖面线（ANSI31）与x轴夹角却是45°。由此可以得 出，在【角度】文本框中显示的角度值并不是剖面线与x轴的倾斜角度， 而是剖面线以45°线方向为起始位置的转动角度。 当分别输入角度值“45”、“90”和“15”时，剖面线将逆时针转动 到新的位置，它们与x轴的夹角分别是90°、135°和60°，如图所示。
AutoCAD 2014 基础 9 图案填充—10 块
2、选项 （1）关联：是否使填充对象与边界相关联
边界与图案 不关联
边界与图案 关联
新边界
15 / 63
（2）创建独立的填充图案 同时选择多个边界，各区域填充图案为独立对象
不是独立的填充图案 一个图案
独立的填充图案 两个图案
16 / 63
面板形式
点击弹开 图案面板
（1）定义边界 （2）选择预定义图案
9 / 63
三、边界的“孤岛检测”
10 / 63
1、普通：由外部向里填充，如果 碰到内部边界则停止填充，直 到碰到另一个边界则又恢复填 充，填充区域相间分布，既内 部奇数区域得到填充，而偶数 区域不填充。 如填充图案遇到文字、尺寸标 注等，则这些对象被视为边界， 不会被填充。
图案填充
水利工程
11 / 63
b 整个图形 c 对象 （2）目标
文件名和路径：文件 名即为外部块名，即 图形文件是外部块
*.dwg文件
30 / 63
五、块的使用
（一）插入图块
1、调用 （1）命令：Insert （2）工具按钮:
常用 > 块 > 创建 （3）菜单：插入 > 块
31 / 63
2、“ 插入 ”对话框
（1）名称： 输入内部块的名称、 浏览外部块的文件名
6 / 63
2、颜色：图案与背景色 3、角度：指定填充图案的角度 4、比例：放大或缩小图案
0度
45度
7 / 63
4、使用当前原点
系统默认设置为（0，0）
5、指定的原点
默认原点
（1）单击以设置新原点
（2）默认为边界范围：
左下、左上、右下、
右上、正中点
1
选择角点 1 为当前原点
CAD中的图案填充功能简介
CAD中的图案填充功能简介CAD（计算机辅助设计）是现代工程设计领域中不可或缺的工具，它在设计过程中起到了关键的作用。
在CAD软件中，图案填充功能是一个非常实用的工具，它可以为设计师提供更多的创作可能性和效率。
图案填充可以用不同的颜色、材质或纹理填充闭合区域或曲线。
这个功能经常用于给设计模型添加表面纹理或者区分不同的部分。
下面让我们来了解一些在CAD软件中常用的图案填充功能及其使用技巧。
首先，在CAD软件中，我们需要选择要填充图案的闭合区域或曲线。
这可以通过选择相应的绘制工具（如：线、圆、矩形等）或者使用已有的闭合图形来完成。
选择好区域后，我们进入图案填充功能的设置界面。
CAD软件中的图案填充功能设置界面通常提供了一系列的选项，包括填充类型、颜色、材质和纹理等。
我们可以根据具体的设计需求来选择合适的填充类型。
一些常见的填充类型包括：实心填充、渐变填充、图像填充、纹理填充等。
根据需求选择合适的填充类型后，我们可以继续调整颜色、材质或纹理等参数。
在选择颜色时，我们可以通过选择预设颜色或者自定义颜色来完成。
CAD软件中通常提供了一个颜色选择器，我们可以通过拖动滑块或者输入RGB或HEX值来调整颜色。
选择好颜色后，在填充区域内单击鼠标即可完成填充。
除了颜色，我们还可以选择不同材质来填充闭合区域。
CAD软件中通常提供了一些预设的材质，如金属、塑料、木材等。
我们可以根据设计的实际需求选择适合的材质，并进行进一步的调整。
除了颜色和材质，纹理也是图案填充功能中的一个重要参数。
CAD软件中通常提供了一些预设的纹理，比如石头、纸张、布料等。
我们可以根据需要选择合适的纹理，并进行相应的调整。
在完成图案填充后，我们还可以对其进行进一步的编辑。
CAD软件通常提供了一些编辑工具，如旋转、缩放、偏移等，可以帮助我们对填充区域进行调整，以满足具体的设计要求。
图案填充功能在CAD软件中是一个非常有用的工具，它可以帮助设计师将设计想法变成现实。
CAD教程第26章-用图案填充命令绘制剖面线
CAD教程第26章－用图案填充命令绘制剖面线一、图案填充命令启动命令◆命令： Bhatch◆“绘图”菜单在“绘图”菜单中单击“图案填充”选项◆“绘图”工具栏在“绘图”工具栏中单击图案填充图标用任意一种方式启动命令后，系统弹出如图 13－1所示的“边界图案填充”对话框快速选项卡。
该对话框的主要选项含义如下：1.类型设置图案类型。
在其下拉列表选项中“预定义”为用AutoCAD的标准填充图案文件中的图案进行填充；“用户定义”为用用户自己定义的图案进行填充；“自定义”表示选用 ACAD.PAT图案文件或其它图案中的图案文件。
2.图案确定填充图案的样式。
单击下拉箭头，出现填充图案样式名的下拉列表选项供用户选择；单击其右边的对话框按钮图标将出现如图 13－2所示的“填充图13-1“边界图案填充”图案调色板”对话框，显示系统提供的填充图案。
用户在其中选中图案名或者图案图标后，单击“确定”按钮，该图案即设置为系统的默认值。
机械制图中常用的剖面线图案为 ANSI31。
3.样例显示所选填充对象的图形。
图 13-2“填充图案调色板”对话框4.角度设置图案的旋转角。
系统默认值为0。
机械制图规定剖面线倾角为45°或135°，特殊情况下可以使用30°和60°。
若选用图案ANSI31,剖面线倾角为45°时，设置该值为0°；倾角为135°时，设置该值为90°。
5.比例设置图案中线的间距，以保证剖面线有适当的疏密程度。
系统默认值为1。
6.拾取点提示用户选取填充边界内的任意一点。
注意：该边界必须封闭。
7.选择对象提示用户选取一系列构成边界的对象以使系统获得填充边界。
8.预览预览图案填充效果。
9.确定结束填充命令操作，并按用户所指定的方式进行图案填充。
三、实例讲解以轴承座为例，介绍用 AutoCAD2004表达机件视图的步骤和方法。
1、创建或调用样板图。
AUTOCAD2012进行图案填充的方法
AUTOCAD2012进行图案填充的方法在绘制物体的剖面或断面时，需要使用某一种图案来充满某个指定区域，这个过程就叫做图案填充（Hatch）。
图案填充经常用于在剖视图中表达对象的材料类型，从而增加了图形的可读性。
在AutoCAD中，无论一个图案填充是多么复杂，系统都将其认为是一个独立的图形对象，可作为一个整体进行各种操作。
封闭图形的填充图案步骤1.打开CAD20122.执行绘图，矩形3.绘制一个矩形后，单击左键，完成命令，框中位于右下角位置的小箭头6.对话框显示孤岛等形式，通过其可进行对应的设置。
其中“孤岛检测”复选框确定是否进行孤岛检测以及孤岛检测的方式。
当图形具有包含关系时，在大的填充区域内不被填充的一个或多个区域叫做孤岛。
孤岛检测方式：普通：间隔填充。
外部：由外向内当探测到第二条边界时就停止填充。
忽略：所有边界都填充。
“边界保留”选项组选项组用于指定是否将填充边界保留为对象，并确定其对象类型。
AutoCAD2012允许将实际上并没有完全封闭的边界用作填充边界。
如果在“允许的间隙”文本框中指定了值，该值就是AutoCAD确定填充边界时可以忽略的最大间隙，即如果边界有间隙，且各间隙均小于或等于设置的允许值，那么这些间隙均会被忽略，AutoCAD将对应的边界视为封闭边界。
7.对话框中有“图案填充”和“渐变色”两个选项卡。
选择“图案填充”选项卡，(1)“图案填充”选项卡此选项卡用于设置填充图案以及相关的填充参数。
其中：“类型和图案”选项组：用于设置填充图案以及相关的填充参数。
可通过“类型和图案”选项组确定填充类型与图案，“角度和比例”选项组：通过“角度和比例”选项组设置填充图案时的图案旋转角度和缩放比例；“图案填充原点”选项组：控制生成填充图案时的起始位置；“添加:拾取点”按钮和“添加:选择对象”：用于确定填充区域。
(2)“渐变色”选项卡单击“图案填充和渐变色”对话框中的“渐变色”标签，AutoCAD切换到“渐变色”选项卡。
计算机CAD绘图教案2剖面线的绘制、填充
计算机绘图（二）
1、剖面线的绘制、填充；
2、层、块的概念
课型
上机课
教学目的
1、掌握用填充命令在剖面图中画剖面线绘制方法；
2、熟悉AutoCAD图层的概念，正确利用层的概念绘图；
3、掌握图块的概念，熟练的建立块，熟练的调入块。
重点
1、在封闭的线框内填充各种剖面材料及颜色的方法。
2、层与块在绘制工程图中的应用。
练习：利用层和块的概念绘制
1、门、窗图；2、轴线；3、标高符号。
作业：1、绘制楼梯平面图；
2、节点详图
时间安排：先讲课，后绘图练习。
4学时
选一题
难点
层与块在绘制工程图中的应用。
参考书目《房屋建筑图统一标准》等“国标”《建筑制图》何斌等主编
《AutoCAD实战训练》王海英编
教具
计算机
教学后记
教学过程
备注
主要内容：
一、填充；剖面线的绘制；
二、图层 1、层的概念； 2、层的建立；3、层的应用。
三、图块 1、块的概念；2、块的建立；3、块的调入；4块的打碎。
cad2012怎么填充图案
cad2012怎么填充图案
在CAD中绘制一些剖面图或者其他图形时，总要填充一些图案，那么大家知道cad2012怎么填充图案吗?下面是店铺整理的cad2012怎么填充图案的方法，希望能给大家解答。
cad2012填充图案的方法：
先用cad画出一个矩形来演示。
输入cad填充命令h然后回车或者在工具栏中选择图案填充。
在cad图案填充中点击图案右侧的按钮。
在填充图案选项板中选择相应的图案然后确定。
设置cad填充图案的角度和比例，然后点击拾取点按钮(也可以用选择对象)。
在图形内部单击后图形轮廓会变成虚线，代表已被选中。
此时按回车回到cad填充图案界面，点击确定。
这时cad填充图案就做好了，我们来看一下效果。
AutoCAD教程：设置图案填充
AutoCAD教程：设置图案填充要重复绘制某些图案以填充图形中的一个区域，从而表达该区域的特征，这种填充操作称为图案填充。
图案填充的应用非常广泛，例如，在机械工程图中，可以用图案填充表达一个剖切的区域，也可以使用不同的图案填充来表达不同的零部件或者材料。

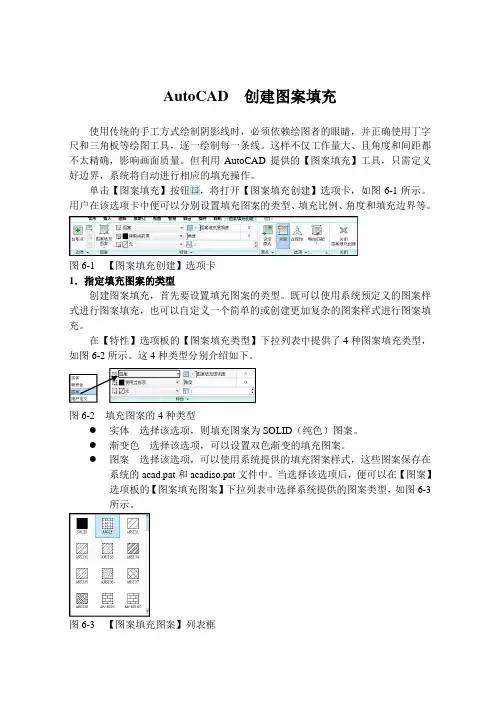

AutoCAD教程：设置图案填充选择“ 绘图” | “ 图案填充” 命令 (BHATCH) ，或在“ 绘图” 工具栏中单击“ 图案填充” 按钮，打开“ 图案填充和渐变色” 对话框的“ 图案填充” 选项卡，可以设置图案填充时的类型和图案、角度和比例等特性。
类型和图案在“ 类型和图案” 选项组中，可以设置图案填充的类型和图案，主要选项的功能如下。
“ 类型” 下拉列表框：设置填充的图案类型，包括“ 预定义” 、“ 用户定义” 和“ 自定义” 3 个选项。
其中，选择“ 预定义” 选项，可以使用 AutoCAD 提供的图案;选择“ 用户定义” 选项，则需要临时定义图案，该图案由一组平行线或者相互垂直的两组平行线组成;选择“ 自定义” 选项，可以使用事先定义好的图案。
“ 图案” 下拉列表框：设置填充的图案，当在“ 类型” 下拉列表框中选择“ 预定义” 时该选项可用。
在该下拉列表框中可以根据图案名选择图案，也可以单击其后的按钮，在打开的“ 填充图案选项板” 对话框中进行选择。
“ 样例” 预览窗口：显示当前选中的图案样例，单击所选的样例图案，也可打开“ 填充图案选项板” 对话框选择图案。
“ 自定义图案” 下拉列表框：选择自定义图案，在“ 类型” 下拉列表框中选择“ 自定义” 类型时该选项可用。
角度和比例在“ 角度和比例” 选项组中，可以设置用户定义类型的图案填充的角度和比例等参数，主要选项的功能如下。
“ 角度” 下拉列表框：设置填充图案的旋转角度，每种图案在定义时的旋转角度都为零。
“ 比例” 下拉列表框：设置图案填充时的比例值。
每种图案在定义时的初始比例为 1 ，可以根据需要放大或缩小。
