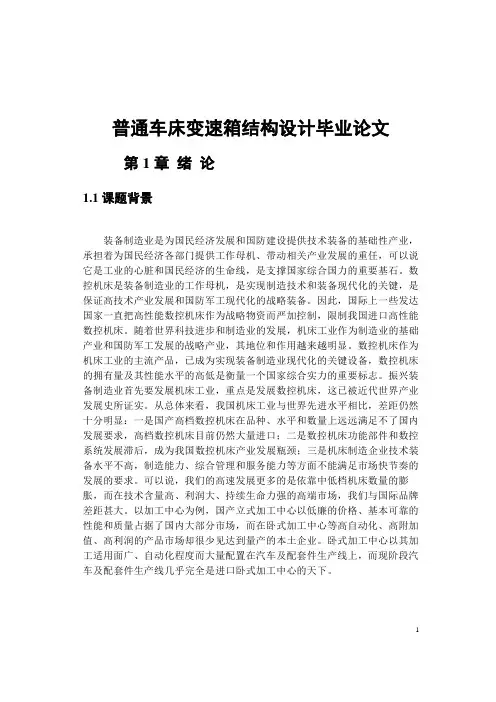

普通车床变速箱结构设计毕业论文第1章绪论1.1课题背景装备制造业是为国民经济发展和国防建设提供技术装备的基础性产业，承担着为国民经济各部门提供工作母机、带动相关产业发展的重任，可以说它是工业的心脏和国民经济的生命线，是支撑国家综合国力的重要基石。
数控机床是装备制造业的工作母机，是实现制造技术和装备现代化的关键，是保证高技术产业发展和国防军工现代化的战略装备。
因此，国际上一些发达国家一直把高性能数控机床作为战略物资而严加控制，限制我国进口高性能数控机床。
随着世界科技进步和制造业的发展，机床工业作为制造业的基础产业和国防军工发展的战略产业，其地位和作用越来越明显。
数控机床作为机床工业的主流产品，已成为实现装备制造业现代化的关键设备，数控机床的拥有量及其性能水平的高低是衡量一个国家综合实力的重要标志。
振兴装备制造业首先要发展机床工业，重点是发展数控机床，这已被近代世界产业发展史所证实。
从总体来看，我国机床工业与世界先进水平相比，差距仍然十分明显：一是国产高档数控机床在品种、水平和数量上远远满足不了国内发展要求，高档数控机床目前仍然大量进口；二是数控机床功能部件和数控系统发展滞后，成为我国数控机床产业发展瓶颈；三是机床制造企业技术装备水平不高，制造能力、综合管理和服务能力等方面不能满足市场快节奏的发展的要求。
可以说，我们的高速发展更多的是依靠中低档机床数量的膨胀，而在技术含量高、利润大、持续生命力强的高端市场，我们与国际品牌差距甚大。
以加工中心为例，国产立式加工中心以低廉的价格、基本可靠的性能和质量占据了国内大部分市场，而在卧式加工中心等高自动化、高附加值、高利润的产品市场却很少见达到量产的本土企业。
卧式加工中心以其加工适用面广、自动化程度而大量配置在汽车及配套件生产线上，而现阶段汽车及配套件生产线几乎完全是进口卧式加工中心的天下。
11.2机床的发展趋势（1）高精度化现代科学技术的发展，新材料及新零件的出现，对精密加工技术不断提出新的要求，提高加工精度，发展新型超精密加工机床，完善精密加工技术，适应现代科技的发展，已经成为数控机床的发展方向之一。
普通车床主轴变速箱设计DOC
金属切削机床课程设计说明书设计题目：普通车床主轴变速箱设计学院： xxxx专业：机械设计制造及其自动化姓名： xxx学号： xxxx指导老师： xxxxxx你们电子档加我时说明一下（共有4张图，这里的只是总装图）金属切削机床课程设计任务书一、设计题目：普通车床主轴变速箱设计二、设计参数：主电机功率： 3 KW主轴最高转速： 1660 r/min主轴最低转速： 35.5 r/min三、设计要求1、主轴变速箱装配图1张（A0）（展开图和主要的横向剖视图）2、主零件工作图（A3）和传动系统图(A3)3、设计计算说明书1份目录一、传动设计1.1电机的选择 (6)1.2运动参数 (6)1.3拟定结构式 (6)1.3.1 传动结构式、结构网的选择 (6)1.3.2 传动组和传动副数可能的方案 (6)1.3.3 结构网和结构式各种方案的选择 (6)1.3.4 各方案的分析比较 (7)1.4转速图和系统图的拟定 (7)1.5确定带轮直径 (8)1.5.1确定计算功率 (8)1.5.2选择V带类型 (8)1.5.3确定带轮直径并验算带速V (8)1.5.4 确定带传动的中心距和带的基准长度 (8)1.5.5验算小带轮的包角 (8)1.5.6 确定带的根数 (8)1.5.7计算带的张紧力F (9)1.5.8计算作用在轴上的压轴力 (9)1.6确定各变速组传动副齿数 (9)1.7绘制传动系统图 (10)二、动力设计 (10)2.1确定传动件计算转速 (10)2.1.1主轴计算转速 (10)2.1.2各传动轴计算转速 (11)2.1.3各齿轮计算转速 (11)2.1.4核算主轴转速误差 (11)2.2 各传动组齿轮模数的确定和校核 (11).2.3 齿轮强度校核 (13)2.3.1校核a传动组齿轮 (13)2.3.2 校核b传动组齿轮 (14)2.3.3校核c传动组齿轮 (14)2.4主轴挠度的校核 (15)2.4.1 确定各轴最小直径 (15)2.4.2轴的校核 (16)2.5片式摩擦离合器的选择及计算 (16)2.5.1决定外摩擦片的内径d (16)2.5.2选择摩擦片尺寸 (17)2.5.3计算摩擦面对数Z (17)2.5.4计算摩擦片片数 (18)2.5.5计算轴向压力Q (18)三、结构设计 (18)3.1带轮的设计 (18)3.2主轴换向机构的设计 (18)3.3制动机构的设计 (19)3.4齿轮块的设计 (19)3.5轴承的选择 (19)3.6主轴组件的设计 (19)3.6.1各部分尺寸的选择 (19)3.6.1.1主轴通孔直径 (19)3.6.1.2轴颈直径 (19)3.6.1.3支承跨距及悬伸长度 (20)3.6.2主轴轴承的选择 (20)3.7润滑系统的设计 (20)四、设计小结 (20)五、参考文献 (20)一、传动设计1.1电机的选择（1）床身上最大回转直径：400mm（2）主电机功率：3KW（3）主轴最高转速：1660r/min参考《机床主轴变速箱设计指导》（以下简称《设计指导》）P16选择Y100L2-4型异步电动机。
机床主轴变速箱设计
机床主轴变速箱设计机床主轴变速箱是机床工作中非常重要的零部件之一，主要用于控制主轴的转速和扭矩，实现工件的加工。
机床主轴变速箱设计的主要目标是高效、稳定地传递动力，并满足不同工件的加工要求。
以下是机床主轴变速箱设计的一些重要考虑因素和设计方法。
设计目标：1.齿轮传动效率高：齿轮是主轴变速箱传动的核心部件，对其齿形、齿数、模数等参数的设计需要考虑工作载荷、动力传递效率等因素，以确保齿轮传动效率高。
2.稳定性和可靠性强：主轴变速箱在工作过程中承受较大的载荷和振动，需要设计合理的支撑结构和稳固的轴承选型，以提高变速箱的稳定性和可靠性。
3.结构紧凑：主轴变速箱设计需要尽可能减少体积和重量，并将各个部件安排合理，以适应机床的空间限制。
设计方法：1.确定传动比：根据工件的加工要求和主轴驱动电机的特性，确定合适的传动比。
一般情况下，低速加工时需要较高的扭矩，高速加工时需要较高的转速，所以主轴变速箱需要提供多种传动比的选择。
2.齿轮副设计：根据主轴的额定功率和转速，选择合适的材料、齿数和齿距，以满足传动效率和工作寿命的要求。
在设计过程中，需要考虑齿轮的强度、齿面接触疲劳寿命和齿轮传动效率等因素。
3.轴承选型：根据主轴的受力情况和速度要求，选择合适的轴承类型和规格，并进行轴承的定位和支撑结构设计。
轴承的选用应能够承受主轴的径向和轴向载荷，并具有较高的转速限制。
4.润滑系统设计：主轴变速箱需要设计合理的润滑系统，以确保齿轮副和轴承的正常工作。
润滑系统应包括润滑油的供给和循环，以及冷却装置的设计，以控制变速箱的温度。
5.结构支撑设计：主轴变速箱需要设计合理的结构支撑，以保证变速箱的刚性和稳定性。
支撑结构应该能够减少变速箱的振动和变形，提高主轴的工作精度和稳定性。
综上所述，机床主轴变速箱的设计需要考虑齿轮传动效率、稳定性和可靠性、结构紧凑等因素，并根据工件的加工要求和主轴驱动电机的特性，确定合适的传动比、齿轮副设计、轴承选型、润滑系统设计和结构支撑设计等。
563_C6140普通车床主轴变速箱设计

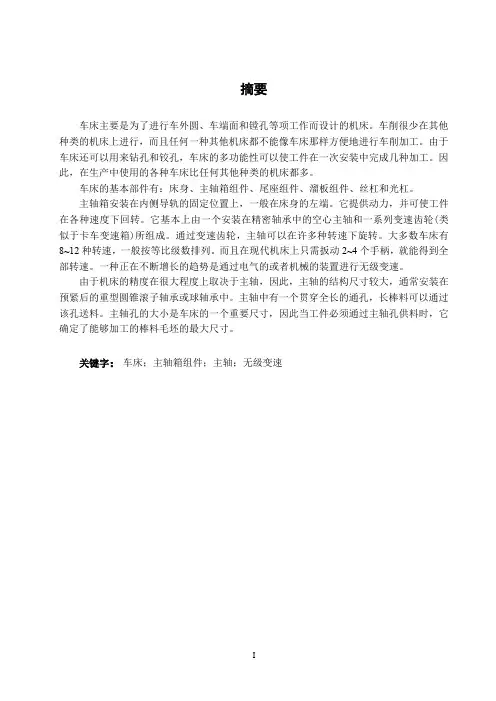

摘要车床主要是为了进行车外圆、车端面和镗孔等项工作而设计的机床。
