微电子器件设计
微电子器件的设计与制造技术研究
微电子器件的设计与制造技术研究随着科技的不断进步和人们对更高品质生活的追求，微电子器件在日常生活中扮演着愈发重要的角色。
微电子器件的设计与制造技术研究成为了现代科学的关键领域之一。
本文将探索微电子器件设计与制造技术的研究进展，并深入研究一些关键细节。
首先，微电子器件的设计是一项复杂而关键的工作。
设计师需要充分理解器件的功能和性能需求，以提供最佳的解决方案。
在设计过程中，需要考虑材料选择、电路构建和布局设计等方面。
例如，在集成电路设计中，设计师需要选择适当的材料用于制造电路，以满足性能和功耗的要求。
同时，设计师还需考虑电路的布局，以确保电路之间的相互作用最小化，以提高整体性能。
其次，微电子器件的制造技术也是一个非常关键的环节。
制造工艺的改进可以显著提高器件的质量和效率。
单晶硅制备技术是微电子器件制造中最常用的技术之一。
通过合适的制备工艺，可以生长出高质量、低缺陷的单晶硅片，并在其上制造出复杂的电路结构。
此外，还需要制定适当的光刻工艺、薄膜沉积工艺和金属化工艺等，以完成电路的制造。
同时，也需要严格的质量控制来确保生产的每个器件都符合规格要求。
除了设计与制造技术的研究，还有一些新兴的技术正在为微电子器件的发展带来革新。
例如，纳米尺度器件的发展为微电子器件提供了更高的性能和更小的尺寸。
纳米尺度器件的设计和制造需要更加精细的工艺和材料控制，以确保器件的可靠性和性能。
另外，三维集成电路技术也在逐渐崭露头角。
这种技术通过在垂直方向上堆叠多个器件层，可以大大提高芯片的集成度和性能。
然而，三维集成电路技术的实现面临着许多技术和制造上的挑战，如散热、封装等。
尽管微电子器件设计与制造技术的研究已经取得了重大进展，但仍然存在一些挑战和问题。
首先，不断提高精度和测量技术是一个重要的研究方向。
由于器件尺寸越来越小，测量和控制器件的性能变得更加困难。
因此，需要研究新的测量技术和方法，以确保对器件性能的准确评估。
其次，更好地理解材料特性和器件物理机制是微电子器件研究的另一个重要方向。
微电子器件的性能分析与设计
微电子器件的性能分析与设计近年来，微电子器件的应用范围越来越广泛，从智能手机到电脑配件再到工控设备，微电子器件无处不在。
微电子器件是由半导体材料制成的，通常是通过芯片技术集成电路和其他电子元器件的小型零件。
微电子器件的性能是使用它们的关键，因此分析和设计微电子器件的性能非常重要。
微电子器件的性能可以通过以下方式进行分析：1. 比较不同材料的性能微电子器件通常由许多不同的材料制成。
然而，在选择材料的时候，必须衡量每种材料的各项性能。
例如，硅是一种常见的微电子器件材料，但铜优于它的电传导性。
因此，在设计铜电路时，需要考虑铜和硅的特性。
2. 确定器件调节的参数微电子器件的性能受到多种因素的影响，如材料特性、器件结构等。
建立模型并据此确定影响因素，以制定设计方案，并对器件进行调整和测试，迭代以达到最终设计性能的优化。
3. 使用软件模拟器在设计过程中，往往需要进行仿真分析，以预测微电子器件的性能。
通过使用软件模拟器，可以模拟和测试器件性能，加速设计过程的优化。
在进行微电子器件的设计时，需要考虑以下几个方面：1. 电路设计电路设计是微电子器件设计的基础，当各个电子元器件互相连接时，就能够完成电路设计。
在设计电路时，依据目标所需性能的方向进行，确定器件的参数，包括电容、电压和电流等。
电路设计往往需要使用软件模拟器，以便理解和测试电路响应，提高电路效率，提高设备性能。
2. 器件集成在设计微电子器件时，往往会将多个电子元器件集成到一个芯片上，以提高器件的性能。
集成电路的设计和制造复杂，需要精细的工艺和制造流程。
3. 芯片封装芯片还需要进行封装，以保护其内部元件的安全以及为芯片提供防护和连接引线工作。
芯片封装可以分为表面贴装和插入式封装两种。
总而言之，微电子器件的性能分析和设计是工程师提高微电子器件性能和开发新型器件的核心任务。
在设计工作中，需要精准的分析和设置，使用模拟分析工具，制定合理的设计方案，最终达到理想的性能，使微电子器件在不同的领域发挥更大的巨大价值。
微电子器件与工艺课程设计
微电子器件与工艺课程设计微电子器件与工艺是电子信息工程专业的重要课程之一，这门课程设计为学生提供了掌握微电子器件和工艺的基本原理和应用技能的机会。
为了使学生更好地掌握课程内容，提高其应用实践能力，本文将介绍微电子器件与工艺课程设计的一般流程和重点内容。
一、设计目标和要求微电子器件与工艺课程设计的主要目标是使学生掌握微电子器件的工作原理、结构、特性和制作工艺。
这需要学生在实践中进行大量的实验和操作，并用理论知识解释实验结果。
因此，设计的要求包括：1.设计合理、实用的实验方案2.熟悉实验器材及其使用方法3.掌握实验数据的处理和分析方法4.独立进行实验操作5.撰写实验报告，将理论知识和实验结果结合起来二、课程设计流程课程设计的流程主要包括以下几个步骤：1.选题和确定实验内容选题应根据教师的要求和自己的兴趣进行选择。
同时考虑到实验条件、时间、经济等方面因素，确定实验内容和方案。
2.准备实验器材和材料准备实验所需的器材和材料，要求质量优良、稳定性好。
为了节约时间和成本，可以通过网络购买实验器材和材料。
3.组织实验和数据处理组织实验，并对实验数据进行处理和分析。
同时注意实验过程中的安全问题和实验结果的准确性。
4.编写实验报告根据实验数据和实验结果，撰写实验报告，注重理论与实践相结合，突出实验数据分析的重要性。
5.展示并评价实验成果对实验成果进行展示和评价，包括实验数据和实验报告，以及个人表现和感受。
三、课程设计重点内容1.集成电路集成电路是微电子器件与工艺的重点和难点之一。
学生需要了解集成电路设计的基本原理，掌握常见的集成电路结构和性能，及其制作工艺和测试方法。
2.半导体材料半导体材料是微电子器件与工艺的基础和核心。
学生需要了解半导体材料的物理特性和制备工艺，包括掺杂、扩散、氧化和薄膜生长等方面的知识。
3.光电器件和传感器光电器件和传感器是现代微电子器件与工艺的新领域，随着电子技术和信息技术的快速发展，它们的应用范围和前景越来越广泛。

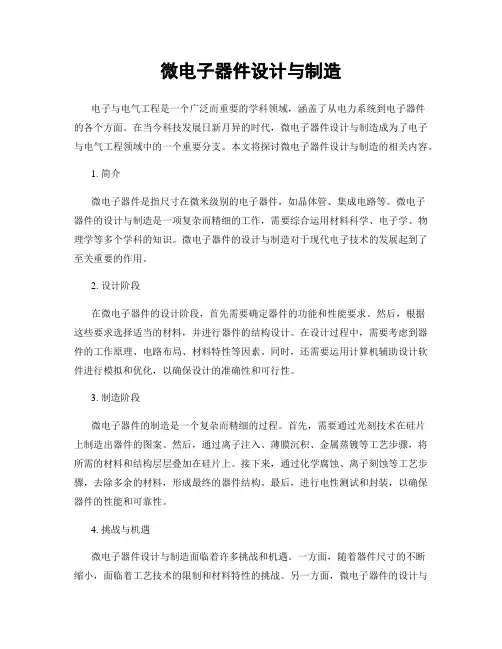

微电子器件设计与制造
微电子器件设计与制造电子与电气工程是一个广泛而重要的学科领域，涵盖了从电力系统到电子器件的各个方面。
在当今科技发展日新月异的时代，微电子器件设计与制造成为了电子与电气工程领域中的一个重要分支。
本文将探讨微电子器件设计与制造的相关内容。
1. 简介微电子器件是指尺寸在微米级别的电子器件，如晶体管、集成电路等。
微电子器件的设计与制造是一项复杂而精细的工作，需要综合运用材料科学、电子学、物理学等多个学科的知识。
微电子器件的设计与制造对于现代电子技术的发展起到了至关重要的作用。
2. 设计阶段在微电子器件的设计阶段，首先需要确定器件的功能和性能要求。
然后，根据这些要求选择适当的材料，并进行器件的结构设计。
在设计过程中，需要考虑到器件的工作原理、电路布局、材料特性等因素。
同时，还需要运用计算机辅助设计软件进行模拟和优化，以确保设计的准确性和可行性。
3. 制造阶段微电子器件的制造是一个复杂而精细的过程。
首先，需要通过光刻技术在硅片上制造出器件的图案。
然后，通过离子注入、薄膜沉积、金属蒸镀等工艺步骤，将所需的材料和结构层层叠加在硅片上。
接下来，通过化学腐蚀、离子刻蚀等工艺步骤，去除多余的材料，形成最终的器件结构。
最后，进行电性测试和封装，以确保器件的性能和可靠性。
4. 挑战与机遇微电子器件设计与制造面临着许多挑战和机遇。
一方面，随着器件尺寸的不断缩小，面临着工艺技术的限制和材料特性的挑战。
另一方面，微电子器件的设计与制造也为电子技术的发展提供了巨大的机遇。
微电子器件的小尺寸和高性能使得电子产品更加轻薄、高效，并且可以实现更多的功能。
5. 应用领域微电子器件的设计与制造在各个领域都有广泛的应用。
例如，在通信领域，微电子器件的设计与制造使得移动通信设备更加小巧、高效。
在医疗领域，微电子器件的设计与制造可以用于生物传感器、医疗影像设备等。
在能源领域，微电子器件的设计与制造可以用于太阳能电池、能量收集器等。
总结：微电子器件设计与制造是电子与电气工程领域中的一个重要分支。

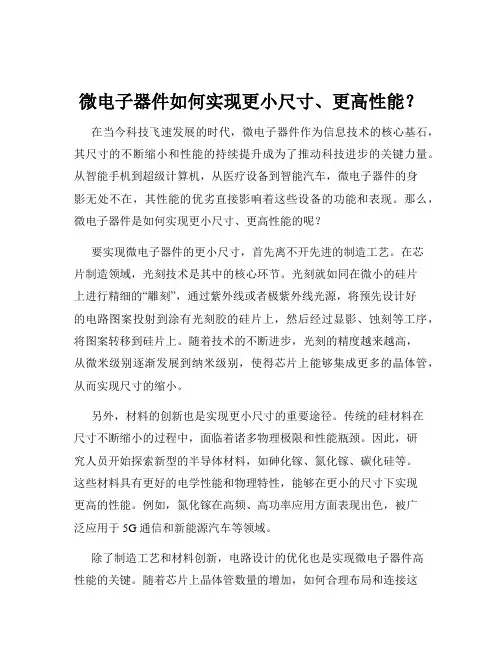

微电子器件如何实现更小尺寸、更高性能？
微电子器件如何实现更小尺寸、更高性能？在当今科技飞速发展的时代，微电子器件作为信息技术的核心基石，其尺寸的不断缩小和性能的持续提升成为了推动科技进步的关键力量。
从智能手机到超级计算机，从医疗设备到智能汽车，微电子器件的身影无处不在，其性能的优劣直接影响着这些设备的功能和表现。
那么，微电子器件是如何实现更小尺寸、更高性能的呢？要实现微电子器件的更小尺寸，首先离不开先进的制造工艺。
在芯片制造领域，光刻技术是其中的核心环节。
光刻就如同在微小的硅片上进行精细的“雕刻”，通过紫外线或者极紫外线光源，将预先设计好的电路图案投射到涂有光刻胶的硅片上，然后经过显影、蚀刻等工序，将图案转移到硅片上。
随着技术的不断进步，光刻的精度越来越高，从微米级别逐渐发展到纳米级别，使得芯片上能够集成更多的晶体管，从而实现尺寸的缩小。
另外，材料的创新也是实现更小尺寸的重要途径。
传统的硅材料在尺寸不断缩小的过程中，面临着诸多物理极限和性能瓶颈。
因此，研究人员开始探索新型的半导体材料，如砷化镓、氮化镓、碳化硅等。
这些材料具有更好的电学性能和物理特性，能够在更小的尺寸下实现更高的性能。
例如，氮化镓在高频、高功率应用方面表现出色，被广泛应用于 5G 通信和新能源汽车等领域。
除了制造工艺和材料创新，电路设计的优化也是实现微电子器件高性能的关键。
随着芯片上晶体管数量的增加，如何合理布局和连接这些晶体管，以提高电路的性能和效率成为了一个重要的问题。
先进的电路设计技术，如三维集成电路设计，可以将多个芯片层叠在一起，通过垂直互联实现更短的信号传输路径，从而降低功耗、提高速度。
同时，低功耗设计也是微电子器件发展的重要方向。
在移动设备和物联网应用中，功耗是一个至关重要的因素。
为了降低功耗，研究人员采用了多种技术手段，如动态电压频率调整、电源门控技术、睡眠模式等。
通过这些技术，可以根据芯片的工作负载动态调整电压和频率，或者在芯片不工作时关闭部分电路，从而有效地降低功耗，延长电池续航时间。
集成微电子材料及器件设计与制造技术
集成微电子材料及器件设计与制造技术现代社会的科技发展日新月异，各种电子设备以及智能化产品已经深入到了人们生活的方方面面。
而其中最基础并且也是最重要的科技领域之一，就是微电子材料及器件设计与制造技术。
所谓微电子，就是指电子元器件的尺寸在微米级别以内的电子技术领域。
微电子技术的出现，标志着电子技术正式进入高度精密化、高度复杂化、高度集成化的新阶段。
随着新材料的发展和器件设计制造技术的更新换代，现今，微电子技术已经渗透到了各种领域：从医疗保健到农业种植，从家庭电器到军事武器。
从历史上来看，现代微电子技术的诞生源于二战期间，那时候，由于军事需求，美国国防部开始积极投资于微电子技术的发展研究。
在此过程中，集成电路这一概念随之诞生，并于1958年在沃兹纳克计算机公司诞生了第一块大规模集成电路芯片，才真正的拉开了微电子工业的大幕。
不同于传统的电子领域，微电子技术所使用的材料以及器件，需要具有高电荷迁移率、高熔点、高腐蚀抗性等特性，而在现今已来，以石英为代表的材料已经成为了微电子器件的主要材料。
而在器件制造的过程中，则需要采用生长、沉积、刻蚀、离子注入等化学、物理工艺技术。
无论是材料的生产，还是器件的制造，都涉及到高度的技术难度和复杂性。
当然，微电子技术并不仅仅只是在研究新的材料及器件，同样也在设计制造方面进行了相应的升级和改进。
在器件设计方面，当今更多的微电子研究者已转向了光子学的研究。
因为在光子学中，使用光的速度，信号的传输速度更加快速，也更加稳定可靠。
而在制造方面，则包括了原始尺寸的小型化，不断提高工艺的制造精度，生产过程的半导体工艺改进等方面。
当今世界上，美国、日本、台湾、新加坡等国家和地区的微电子技术处于领先地位，并且已经广泛应用于各行各业中。
而中国这些年的微电子技术也在不断的加强，不仅自主创新，还开始了与国外厂商合作，以期争夺在这一领域的制高点。
总之，微电子技术是一个极其庞杂、系统的领域。
现在，只有不断的研究和专业、前沿的技术，对于微电子工业的发展才会有所帮助。
深入理解微电子电路设计电子元器件原理及应用第五版课程设计
深入理解微电子电路设计电子元器件原理及应用第五版课程设计一、设计目的本次课程设计旨在从电子元器件的原理出发，对微电子电路设计进行深入理解，并以此为基础，进行电路设计与仿真，让学生全面掌握微电子电路设计的基本思路与方法，提高学生的实际操作能力。
二、设计内容1. 课程简介本次课程设计将基于《深入理解微电子电路设计电子元器件原理及应用第五版》一书，以语音放送方式进行，通过对教材中所涉及的电子元器件相关知识的详细探讨，进一步加深学生对电子元器件的理解，并结合教材中的案例，帮助学生提高自己的电路设计能力。
2. 课程安排本次课程设计分为三个部分：•第一部分：电子元器件原理的介绍与讲解。
此部分内容主要涵盖电容器、电阻器、电感等电子元器件的原理与特性，并对各种电子元器件的特点进行比较分析，帮助学生进一步理解元器件的性能以及如何选择合适的元器件进行电路设计。
•第二部分：电路设计与仿真。
此部分内容主要针对电子元器件进行实际的电路设计与仿真，以图形化界面为主，让学生能够在实践中熟练掌握相关技能，掌握软件的使用方法。
•第三部分：完整电路案例设计。
此部分内容将整合前面所学习的知识，通过对完整电路的设计与仿真来进行课程的总结与巩固。
3. 设计要求本次课程设计的要求如下：•学生应按时完成作业，并提交相应的实验报告。
•学生应当积极参与课程讨论，并在掌握基本知识的基础上，能够自主进行电路设计与仿真，并能够合理地选择电子元器件，进行电路设计。
•学生在完成最终作品的过程中应严格按照规定的要求提交电路图和仿真结果，并进行相应的数据分析与总结。
三、预期效果通过本次课程设计，学生将能够：•深入理解电子元器件的原理与特性，能够合理选择元器件并进行电路设计。
•掌握电路设计与仿真技能，能够利用软件进行电路设计，并熟练掌握软件的使用方法。
•能够独立进行电路设计并完成最终作品，并能够对电路设计进行数据分析和总结。
•提高学生的实际操作能力，为学生今后的科研和工作打下坚实的基础。
微电子器件的设计与工艺技术
微电子器件的设计与工艺技术微电子器件指的是已经制造好的微型电子元件，它们是我们现代电子技术不可或缺的组成部分。
微电子器件的种类繁多，设计与工艺技术水平的高低直接影响了整个电子行业的发展。
本文将从微电子器件的设计和制造工艺等角度，探讨微电子器件的设计与工艺技术。
一、微电子器件的分类微电子器件可以分为二极管、三极管、场效应管、集成电路等多种类型。
其中，集成电路是现代电子技术的重要代表，因其集成性强、功能多样而受到广泛应用。
在微电子器件的制造工艺中，集成电路也是占据主导地位的。
二、微电子器件的设计微电子器件的设计与制造技术紧密相关。
设计属于前期工作，设计好的电路才能够被制造出来。
现代电子电路的复杂性越来越高，实现一些特殊功能所需要的原件也越来越多。
因此，微电子器件的设计必须满足以下几个方面的要求：（1）功能性电路设计的首要目标是要满足电路所要实现的功能要求。
为了在实现特定功能时不影响电路的稳定性，微电子器件的设计需要考虑使用合适的器件、合理的芯片布局等等因素。
（2）稳定性设计好的微电子器件应该在长时间的使用过程中能够保持稳定性。
为此，需要设计出能够对外部环境变化产生较好的适应性的器件，并采用合适的芯片布局避免器件之间的相互影响。
（3）可靠性微电子器件应该有良好的可靠性，以尽量减少电路故障的可能性。
设计时需要考虑到电路的负载、放电等方面因素，以确保器件的可靠性。
（4）兼容性现代电子设备越来越能够相互兼容，因此微电子器件的设计也需要考虑到与其他器件的兼容，以达到更好的功能实现。
三、微电子器件的制造工艺微电子器件制造是一个非常复杂的工艺过程，其包括材料制备、器件的加工和装配等多个环节。
其中，材料制备是制造工艺的基础。
（1）材料制备微电子器件的材料一般采用半导体材料，在制造过程中需要严格控制材料的性质，以确保电路的稳定性和可靠性。
材料制备的关键在于半导体材料的质量、晶格结构和纯度等方面的控制。
（2）器件的加工和装配加工和装配是整个工艺流程最为重要的环节之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微电子器件设计作业—MOSFET
考虑一个理想N沟和P沟MOSFET互补对，要将其设计为偏置相同时的I—V曲线也相同。
器件有相同的氧化层厚度t ox=25nm，相同的沟道长度L=2µm，假设二氧化硅层是理想的。
N沟器件的沟道宽度为W=20µm，µn=600cm2/Vs，µp=220 cm2/Vs，且保持不变。
（a）确定p型和n型衬底掺杂浓度。
（b）阈值电压是多少？（c）p沟器件的沟道宽度是多少？
设计方案
一、分析
但实际工业生产中，NMOS和PMOS均做在同一晶片上，即共用同一衬底。
在互补MOS技术中，同时用到了NMOS和PMOS，而PMOS器件的实现可以通过将所有的掺杂类型取反。
对于本设计来说：
互补对：指NMOS和PMOS特性的绝对值相等；
偏置相同：指二者所加偏压的绝对值相同，当所加偏置电压相同时I—V、ID—VDS 和ID—VGS曲线都分别相同。
也即是两个MOS 管的阈值电压和偏置相同时的跨导gm均相等。
迁移率：由于实际中的有效迁移率受诸多因素（栅电压、衬底浓度不均匀等）的影响,如果要精确确定器件的特性,需要大量的误差计算,以及结合实际实验和设备的有关测量进行准确设计。
因此在本设计中，迁移率视为恒定的有效迁移率,。
同时，忽略温度的影响, 掺杂
浓度对载流子有散射作用。
在MOS 管的反型层中，当表面感生电荷密度小于10e12cm -2时，电子和空穴的有效迁移率均是常数，为半导体内迁移率的一半。
模型：因为N 沟和P 沟MOSFET 沟道长度相等，均为L=2µm,属于长沟道器件，该设计整体选定长沟道MOS 器件模型。
二、 确定各参数
1、确定p 型和n 型衬底掺杂浓度 （1）、计算P 型衬底掺杂浓度
衬底浓度时采用半导体载流子扩散模型。
根据要求，形成反型层
后电子迁移率µn =600cm 2
/Vs 。
由于在MOS 管的反型层中，表面感生
电荷密度小于10e12cm -2时，电子和空穴的有效迁移率是常数，为半
导体内迁移率的一半，则半导体内电子迁移率µn =1200cm 2/Vs 。
利用半导体载流子扩散模型：
2
160.9
1180232cm /Vs 1（Na/810 ）
n μ=+
+⨯ （2.115） 可以计算出：P 型衬底浓度为Nap=1.48×1016 / cm 3 （2）、计算N 型衬底掺杂浓度
形成反型层后的空穴迁移率µp =220 cm 2/Vs,半导体内迁移率那么就为µp =440 cm 2/Vs.
利用半导体载流子扩散模型：
2
p 17 1.25
370130cm /Vs 1（d/810 ）
N μ=+
+⨯ （2.116）
则，P 型衬底中n 阱的衬底经补偿效应后的有效浓度为: Nd=2.15×1017 / cm 3
即，Nan=（2.15+0.148）×1017 / cm 3=2.20×1017/ cm 3 综上，p 型衬底掺杂浓度Nap=1.48×1016 / cm 3 n 型衬底掺杂浓度Nan =2.20×1017/ cm 3
2、确定阈值电压 （1）、NMOS
阈值电压为：2fb B ox
Qs Vt V C ψ==+-
平带电压V fb ：ox
ox
ms -C Q V fb φ=
根据设计要求，控制硅-氧界面中的电荷很低，可忽略硅-氧界面中的电荷，则ms φ=fb V 即，ox
B
a Si B t C qN V ψεψφ42ms +
+==
对于P 型衬底：）
（ln -
56.0--q
2-
g
ms i
a B n N q kT
E ==ψφ （2.181） 根据相关参数取值：n i =1.06×1010/ cm 3 q=1.6×10-19C 解得：ms φ=-0.56-0.37=-0.93 V ,
V n N q
kT
i
a
B 74.0）（
ln 22==
ψ 且，ox C =50÷250×6.9 fF / um 2=1.38×10-7 F / cm 2
Si ε= 1.04×10-12
F
/ cm
解得：
ox
B
a Si C qN ψε4=0.44V
初始阈值电压为：t V =-0.93+0.74+0.44=0.25V
但是，需要调整阈值电压至0.7V ,由于初始阈值电压比目标阈值电压低，可以向沟道区注入带正电荷的杂质以补偿反型层电子来实现，一般掺P ，由磷原子替代硅而形成+1价电荷。
掺入的杂质浓度为：Q zn = q
）-7.0（ox
t C V V =3.88×1011 / cm 3
（2）PMOS
同上NMOS ，可得阈值电压为： ox
B
a Si B t C qN V ψεψφ42ms ++==
对于N 型衬底：）
（ln 56.0q
2d g
ms i
B n N q kT
E +
=+=
ψφ （2.182） 根据相关参数取值：n i =1.06×1010/ cm 3 q=1.6×10-19C 解得：ms φ=0.56+0.44=1.00 V ,
V n N q
kT
i
B 88.0）（
ln 22d
==
ψ（PMOS 管采用N 型硅衬底，阈值电压中此值取负。
）且，ox C =50÷250×6.9 fF / um 2=1.38×10-7 F / cm 2
Si ε= 1.04×10-12
F
/ cm
解得，
ox
B
Si C qN ψεd 4=1.82V （PMOS 管采用N 型硅衬底，阈值电压中此值取负。
）
初始阈值电压为：t V =1.00-0.88-1.82=-1.7V
同理，调整阈值电压至-0.7V ，初始阈值电压比目标阈值电压低，可向沟道区掺P 以使沟道形成正电荷反型层，降低阈值电压。
掺入的杂质浓度为：Q zp =
q
）-7.0-（ox
t C V V =8.63×1011 / cm 3
综上，初始阈值电压为：
N 沟器件：t V =0.25V P 沟器件：t V =-1.7V
阈值电压最终调为：
N 沟器件：t V =0.7V P 沟器件：t V =0.7V
3、确定p 沟器件的沟道宽度
由前面分析，偏置相同时跨导g m 相等,以NMOS 器件工作在饱和区，
跨导为： m 1n o x g
g (-)n
T W C V V L
μ= 同理，得PMOS 器件跨导m2p ox
g g (-)p
T W C V V L
μ= 。
由于阈值电压、偏置、栅氧化层厚度C ox 均相同，可得：
m1g =m2g ，亦即是p p n n W W μμ=
带入数值得，um 5.54220
20
600p n n p =⨯==
μμW W 即p 沟器件的沟道宽度为W P =54.5um.。
