溶胶-凝胶法制备二氧化硅薄膜工艺

合集下载

溶胶凝胶法制备SiO2工艺

溶胶凝胶法制备SiO2工艺溶胶凝胶法是一种常见的材料制备方法，具有制备过程简单、产物纯度高、粒度均匀等优点。

在溶胶凝胶法制备SiO2工艺中，通过控制反应条件，可以制备出具有特定形貌、结构和性能的SiO2材料。

本文主要探讨了溶胶凝胶法制备SiO2工艺的过程、实验结果及其应用，分析了该方法的优势和不足，并提出了改进意见。

实验主要采用了硅酸酯、氢氧化钠、去离子水等原料，将硅酸酯和氢氧化钠按一定比例混合，搅拌均匀后加入去离子水，继续搅拌得到溶胶。

将溶胶在一定温度下干燥，得到干凝胶。

将干凝胶在高温下焙烧，去除有机物，得到最终的SiO2产物。

实验过程中，通过控制溶胶时间、固化温度等因素，制备了一系列不同工艺参数的SiO2样品。

采用X射线衍射仪（XRD）、扫描电子显微镜（SEM）等手段对样品的物相、形貌和粒度进行了表征。

实验结果表明，通过控制溶胶时间、固化温度等因素，可以制备出具有不同形貌和粒度的SiO2材料。

当溶胶时间为60分钟、固化温度为400℃时，制备出的SiO2样品具有较高的纯度和良好的分散性。

XRD结果表明，制备的SiO2为结晶度良好的α-石英相。

SEM表征显示，该条件下制备的SiO2粒子呈球形，粒度分布较窄。

通过控制原料浓度、水解速率等因素，可以进一步调节SiO2的粒度和形貌。

通过溶胶凝胶法制备SiO2工艺，可以获得具有高纯度和良好分散性的SiO2材料。

实验结果表明，溶胶时间和固化温度是影响SiO2形貌和粒度的关键因素。

当溶胶时间为60分钟、固化温度为400℃时，制备出的SiO2样品具有最佳的性能。

然而，在实验过程中也发现了一些不足之处，如制备过程中有机物的挥发和残留可能会影响产品的纯度和性能。

为了提高制备效率和产品质量，建议在后续研究中可以对原料浓度、水解速率等参数进行更加深入的探讨，并尝试通过优化工艺流程和添加剂的使用来改善产品的性能。

还可以进一步拓展溶胶凝胶法制备SiO2工艺的应用领域。

由于SiO2具有优异的物理化学性能，如高透明度、低热膨胀系数等，可以将其应用于光学、电子、催化剂等领域。

溶胶凝胶法制备二氧化硅薄膜资料讲解

SiO2制备方法
采用溶胶凝胶法以硅醇盐或硅卤化物为原料, 以醇作为共熔
剂, 加入酸或碱溶液作为催化剂, 通过硅醇盐或硅卤化物的水解、缩聚, 形成SiO2 凝胶.采用正硅酸乙酯( TEOS) 为原料, 典型的Sol- Gel 法( 一步法) 反应为 Si(OC2H5)4+ 4H2O ——Si(OH)4+4C2H5OH
制造超细颗粒及微球体。溶胶-凝胶法制微粉通常从喷嘴或超声分离装置中喷出溶胶,而后在一定气氛中对微溶胶液滴进行凝胶化处理。这一方法可对金属盐和金属醇盐的各种先驱体进行工业化处理,由于反应对象仅仅是水, 引入杂质的可能性小，故溶胶-凝胶法制备的超细颗粒有粒度细单分散性好,纯度高及重复性好等特点。
流程
化学过程
溶胶－凝胶法的化学过程首先是将原料分散在溶剂中，然后经过水解反应生成活性单体，活性单体进行聚合，开始成为溶胶，进而生成具有一定空间结构的凝胶，经过干燥和热处理制备出纳米粒子和所需要材料。
特点
溶胶－凝胶法与其它方法相比具有许多独特的优点：
1)由于溶胶-凝胶法中所用的原料首先被分散到溶剂中而形成低粘度的溶液, 因此, 就可以在很短的时间内获得分子水平的均匀性, 在形成凝胶时, 反应物之间很可能是在分子水平上被均匀地混合;
制备陶瓷涂层薄膜，如Al2O3涂层制备陶瓷，如纤维SiO2纤维: 其基本原料是Na2 SiO3 制得的聚硅酸,
但是由于聚硅酸的多官能团性,水解缩合时易成为体型结构,为了得到线型缩合物,必须将其部分酯化后再进行缩合。其方法是将 Na2 SiO3 溶液加入HCl再用T HF萃取分离得到硅酸的THF溶液,然后加入醇类进行酯化。酯化度( DE )约为50%的聚硅酸酯有利于制得线型缩合物。当浓度和分子量达到一定范围时,溶胶显示可纺性。目前,由聚硅酸乙酯( DE= 50% )通过溶胶-凝胶法得到的先驱体溶胶纺丝再进行热处理到900℃ ,制得连续SiO2 纤维已经工业化生产, 强度约6GPa ,模量约70 GPa ,最高使用温度为1100℃。

溶胶凝胶法制备纳米二氧化硅的研究

3、拓展应用领域：探索纳米二氧化硅在新的领域如光电器件、生物医学等的应用潜力，为未来的科技发展提供新的可能性。
4、加强机理研究：深入研究溶胶凝胶法制备纳米二氧化硅过程中的反应机理和过程控制机制，为优化制备工艺提供理论支持独特的尺寸效应，在许多领域展现出巨大的潜力。其中，纳米二氧化硅（SiO2）因其优异的化学稳定性、高比表面积和良好的机械性能，被广泛应用于催化剂载体、吸附剂、药物载体和光电器件等领域。制备纳米二氧化硅的方法有多种
六、展望与建议
溶胶凝胶法制备纳米二氧化硅是一个富有挑战性和前景的研究领域。为了进一步提高纳米二氧化硅的性能和应用范围，未来的研究可以从以下几个方面进行探索：
1、开发新的前驱体和催化剂体系：通过研究新的前驱体和催化剂体系，有望获得具有更好性能或特殊形貌的纳米二氧化硅。
2、优化制备工艺：通过对制备工艺的优化，降低成本并提高产量，有望实现纳米二氧化硅的大规模生产和应用。
，如化学气相沉积、模板法、水热法等。其中，溶胶凝胶法由于其简便、成本低、可大规模生产等优点，成为制备纳米二氧化硅的一种有效方法。本次演示将探讨溶胶凝胶法制备纳米二氧化硅的过程及影响因素。
二、溶胶凝胶法的基本原理
溶胶凝胶法是一种通过控制化学反应，将前驱体溶液转化为固相凝胶的制备技术。该方法主要涉及三个步骤：溶液的化学反应、胶体的形成和凝胶的固化。在此过程中，前驱体溶液中的化学物质通过缩合反应形成稳定的溶胶，随后溶胶脱水干燥形成凝
3、拓展应用领域：探索纳米二氧化硅在新的领域如光电器件、生物医学等的应用潜力，为未来的科技发展提供新的可能性。
4、加强机理研究：深入研究溶胶凝胶法制备纳米二氧化硅过程中的反应机理和过程控制机制，为优化制备工艺提供理论支持。

溶胶-凝胶制备工艺

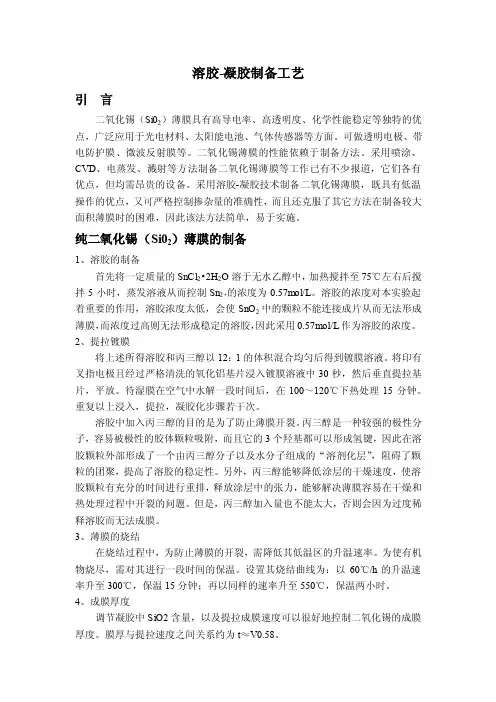

溶胶-凝胶制备工艺引言二氧化锡（Si02）薄膜具有高导电率、高透明度、化学性能稳定等独特的优点，广泛应用于光电材料、太阳能电池、气体传感器等方面。

可做透明电极、带电防护膜、微波反射膜等。

二氧化锡薄膜的性能依赖于制备方法。

采用喷涂、CVD、电蒸发、溅射等方法制备二氧化锡薄膜等工作已有不少报道，它们各有优点，但均需昂贵的设备。

采用溶胶-凝胶技术制备二氧化锡薄膜，既具有低温操作的优点，又可严格控制掺杂量的准确性，而且还克服了其它方法在制备较大面积薄膜时的困难，因此该法方法简单，易于实施。

纯二氧化锡（Si02）薄膜的制备1、溶胶的制备首先将一定质量的SnCl2•2H2O溶于无水乙醇中，加热搅拌至75℃左右后搅拌5小时，蒸发溶液从而控制Sn2+的浓度为0.57mol/L。

溶胶的浓度对本实验起着重要的作用，溶胶浓度太低，会使SnO2中的颗粒不能连接成片从而无法形成薄膜，而浓度过高则无法形成稳定的溶胶，因此采用0.57mol/L作为溶胶的浓度。

2、提拉镀膜将上述所得溶胶和丙三醇以12：1的体积混合均匀后得到镀膜溶液。

将印有叉指电极且经过严格清洗的氧化铝基片浸入镀膜溶液中30秒，然后垂直提拉基片，平放。

待湿膜在空气中水解一段时间后，在100～120℃下热处理15分钟。

重复以上浸入，提拉，凝胶化步骤若干次。

溶胶中加入丙三醇的目的是为了防止薄膜开裂。

丙三醇是一种较强的极性分子，容易被极性的胶体颗粒吸附，而且它的3个羟基都可以形成氢键，因此在溶胶颗粒外部形成了一个由丙三醇分子以及水分子组成的“溶剂化层”，阻碍了颗粒的团聚，提高了溶胶的稳定性。

另外，丙三醇能够降低涂层的干燥速度，使溶胶颗粒有充分的时间进行重排，释放涂层中的张力，能够解决薄膜容易在干燥和热处理过程中开裂的问题。

但是，丙三醇加入量也不能太大，否则会因为过度稀释溶胶而无法成膜。

3、薄膜的烧结在烧结过程中，为防止薄膜的开裂，需降低其低温区的升温速率。

为使有机物烧尽，需对其进行一段时间的保温。

《溶胶-凝胶法制备纳米SiO2材料及其应用研究》

《溶胶-凝胶法制备纳米SiO2材料及其应用研究》一、引言随着纳米科技的快速发展，纳米材料因其独特的物理和化学性质在众多领域中展现出巨大的应用潜力。

其中，纳米SiO2材料因其高比表面积、优异的化学稳定性和良好的生物相容性，在催化剂、生物医学、电子器件和复合材料等领域具有广泛的应用。

溶胶-凝胶法作为一种制备纳米SiO2材料的重要方法，具有操作简便、原料易得、反应条件温和等优点。

本文将详细介绍溶胶-凝胶法制备纳米SiO2材料的工艺流程、材料特性及其应用研究。

二、溶胶-凝胶法制备纳米SiO2材料1. 实验原理溶胶-凝胶法是一种通过溶胶向凝胶转变的过程来制备纳米材料的方法。

在此过程中，首先将硅源（如正硅酸乙酯）在一定的条件下水解成硅醇（Si-OH）单体，然后通过缩合反应形成三维网状结构的溶胶，进一步干燥形成凝胶，最后经过煅烧处理得到纳米SiO2材料。

2. 实验步骤（1）将硅源与溶剂（如乙醇）混合，加入适量的催化剂（如氨水）进行水解反应；（2）在一定的温度和搅拌速度下进行缩合反应，形成溶胶；（3）将溶胶置于干燥环境中进行干燥处理，得到湿凝胶；（4）将湿凝胶在高温下进行煅烧处理，得到纳米SiO2材料。

三、材料特性通过溶胶-凝胶法制备的纳米SiO2材料具有以下特点：1. 粒径小：纳米SiO2材料的粒径通常在几十到几百纳米之间；2. 分布均匀：溶胶-凝胶法能够使原料分子在三维空间内均匀分布，从而得到粒径分布均匀的纳米SiO2材料；3. 结构可调：通过调整原料配比、反应温度等参数，可以调节纳米SiO2材料的结构；4. 化学稳定性好：纳米SiO2材料具有良好的化学稳定性，能够抵抗酸碱等化学物质的侵蚀。

四、应用研究纳米SiO2材料因其独特的性质在众多领域中具有广泛的应用。

以下是其在几个主要领域的应用研究：1. 催化剂：纳米SiO2材料具有较高的比表面积和良好的吸附性能，可作为催化剂载体或催化剂活性组分。

将其应用于催化反应中，能够提高催化效率并降低催化剂用量；2. 生物医学：纳米SiO2材料具有良好的生物相容性和无毒性，可广泛应用于生物医学领域。

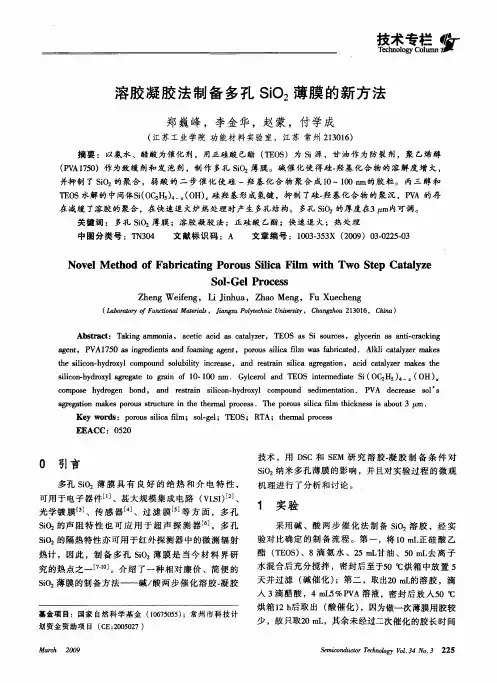

溶胶凝胶法制备多孔SiO2薄膜的新方法

２２ＤｃＴ．Ｓ／Ｇ分析
一Ｏ－ｉ一［ｉ２Ｓ２一ＳＯ－Ｏ］
ｃｍｐｓｈｄｒｇｎｂｎａｄｒｓｒｎｓｌｃｎｈｄｏｙｃｍｐｕｄｓｄｍｅｔｔｏＰｏｏｅｙｏｅｏｄ．ｎｅｔａｉｉｏ－ｙｒｘｌｏｏｎｅｉｎａｉｎ．ＶＡｄｃｅｅｓｌＳｉｅｒａｏ ’ ｓａｒｇｔｎｍａｅｏｏｓｓｒｃｕｒｎｔｅｔｅｍａｒｃｓＴｈｏｏｓｓｌａｆｌｔｉｋｅｓｉｂｕｍ．ｇｅａｉｋｓｐｒｕｔｔｅｉｈｒｌｐｏｅｓ．ｏｕｈｅｐｒｕｉｃｍｃｎｓｓａｏｔ３ｉｉｈ
（ＣＨ）ＳＨ＋ —Ｈ０＿ｓ（ｃＨ）－Ｏ）Ｏ２５３ｉＯ２＝ｉｏ２５４（Ｈ＋
ｘＯ２ｓＨＣＨ（）２
ｌ－Ｉ
（ＣＨ）一ｉＯ＋（Ｈ）Ｓ（ＣＨ）一Ｏ２ａ４ｓ（Ｈ）ＯｉＯ２ａ４（ＣＨ）一Ｏ１ｊＯｓ（Ｈ）一（Ｃｒ）一０￣５４（Ｈ）一ｓ — — ｉＯ１０２Ｉ４ａ
ｎＨ一
规则性有关，和用阳极氧化法和超临界法制备
孔Ｓ，的扫描电镜照片具有明显的区别，阳极ｉＯ
化法制作的多孔膜为规则蜂窝结构，在表面一压
多孔性比较好，由于阳极氧化法的固有特点，
（ｃＨ）ＳＣＨ＋Ｈ０一ｏ２５３ｉ２５Ｏ２ＨＣＨＯａｓ
（、７０Ｐ１５）作为致缓剂和发泡剂，制作多孔ｓ０薄膜。碱催化使得硅一基化合物的溶解度增大，ｉ２羟

溶胶凝胶法制备二氧化硅反应方程式

溶胶凝胶法制备二氧化硅反应方程式下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言二氧化硅（SiO2）是一种常见的无机化合物，具有广泛的应用领域，包括材料科学、化学工程、生物医学等。

溶胶一凝胶薄膜制备技术

溶胶一凝胶薄膜制备技术一、溶胶一凝胶工艺工艺的特点溶胶一凝胶工艺是六十年代发展起来的一种材料的制备方法。

其基本过程是一些易水解的金属化合物(无机盐或金属醇盐)在某种溶剂中与水发生反应，经过水解与缩聚过程，再经过干燥、烧结等后处理工序，最后制得所需的材料。

适当调节溶胶的粘度和表面张力，通过旋涂或浸渍方法将溶胶沉积在衬底上，得到湿膜。

经过干燥，除去低沸点的溶剂，得到干膜。

干膜中凝胶的三维网络仍然存在，膜中还有大量有机成分。

将干膜在较高的温度下分解，使膜中的有机成分分解燃烧，就得到无机非晶薄膜。

重复以上步骤，增加薄膜的厚度。

如果要得到结晶的薄膜还必须将非晶薄膜在更高的温度下退火，依靠原子的扩散成核结晶。

干燥、分解和退火的过程必须十分小心，避免凝胶收缩、有机成分分解时体积变化过快、应力集中出现裂纹。

因为凝胶中各成分是分子级的混合，金属原子无需长程扩散即可成核，因而结晶温度比固相反应温度显著降低。

二、基本原理和过程2．1 基本原理在醇盐水体系中，由醇盐的水解一缩聚反应形成无水氧化物网络结构：M(OR)n + xHO M—(OH)x(OR)x-n + xROH (水解反应)2O(脱水缩聚反应)一M—OH + HO—M M—O—M— + H2一M—OH + RO—M M—O—M— + ROH(脱醇缩聚反应)式中M为金属元素，如Si，Ti，Zr，Al，Na等，R代表烷烃基(R—CrrLHz + )；实际上，体系中所发生的反应过程对最后形成的凝胶结构有很大的影响。

2．2 制备工艺过程根据使用原料的不同，可以将溶胶一凝胶法分成水溶液法和醇盐法两种。

水溶液法原料是一般的金属盐水溶液，其溶胶的形成主要由金属阳离子的水解来完成：M n++ nH2O — M(OH)n + nH+凝胶可以通过凝聚或分散两种方法获得。

前者是在较高的温度下通过可控制的成核作用和晶体生长来获得溶胶；后者是通过使金属盐在过量碱的作用下于室温下分解形成凝胶状沉淀，将沉淀中过量的电解质洗去，加人强酸使之在较高的温度下分散成溶胶。

溶胶凝胶法制备二氧化硅原理

溶胶凝胶法制备二氧化硅原理
二氧化硅的溶液凝胶法主要是利用水溶液中的二氧化硅溶胶，将其煮沸，然后加入凝胶剂，在凝结作用下，溶胶逐渐凝固，同时产生了二氧化硅胶体。

该过程一般分为以下几个步骤：
1.向溶液中加入水溶有机络合剂，使其胶凝结，形成胶凝体；
2.在碳酸氢钠、亚硝酸钠、硝酸铵等抗凝剂的存在下，将颗粒胶凝体暂时悬浮于溶液中；
3.进行调温，使胶凝体完全充分弹膨；
4.在碱解的作用下，有机复合物中的有机络合物与水溶液中的氧化物结合，形成硅酸盐，同时形成新的溶液；
5.进行分离，使结晶物与液体分离，然后将晶体洗净去除其他污染，并进行干燥，最终得到二氧化硅粉末。

溶胶-凝胶法二氧化硅增透膜

溶胶-凝胶法二氧化硅增透膜的制备与研究一．实验目的1、了解二氧化硅增透膜的原理及制备方法；2、制造出二氧化硅增透膜；3、探究不同退火温度对二氧化硅增透膜透射率的影响；4、掌握实验数据处理方法，并能利用orgin绘图软件对实验数据进行处理分析。

二、实验原理1、溶胶--凝胶法A.溶胶--凝胶法原理溶胶--凝胶法是一种条件温和的材料制备方法。

溶胶--凝胶法(Sol--Gel法，简称SG 法)就是以无机物或金属醇盐作前驱体，在液相将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化，胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。

凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。

溶胶--凝胶法就是将含高化学活性组分的化合物经过溶液、溶胶、凝胶而固化，再经热处理而成的氧化物或其它化合物固体的方法。

近年来，溶胶--凝胶技术在玻璃、氧化物涂层和功能陶瓷粉料，尤其是传统方法难以制备的复合氧化物材料、高临界温度(P)氧化物超导材料的合成中均得到成功的应用。

B.溶胶--凝胶法特点；1）由于溶胶--凝胶法中所用的原料首先被分散到溶剂中而形成低粘度的溶液，因此，就可以在很短的时间内获得分子水平的均匀性，在形成凝胶时，反应物之间很可能是在分子水平上被均匀地混合；2）由于经过溶液反应步骤，那么就很容易均匀定量地掺入一些微量元素，实现分子水平上的均匀掺杂；3）与固相反应相比，化学反应将容易进行，而且仅需要较低的合成温度，一般认为溶胶一凝胶体系中组分的扩散在纳米范围内，而固相反应时组分扩散是在微米范围内，因此反应容易进行，温度较低；4）选择合适的条件可以制备各种新型材料。

但是，溶胶一凝胶法也不可避免的存在一些问题，例如：原料金属醇盐成本较高；有机溶剂对人体有一定的危害性；整个溶胶一凝胶过程所需时间较长，常需要几天或儿几周；存在残留小孔洞；存在残留的碳；在干燥过程中会逸出气体及有机物，并产生收缩。

《溶胶-凝胶法制备纳米SiO2材料及其应用研究》

《溶胶-凝胶法制备纳米SiO2材料及其应用研究》一、引言随着纳米科技的快速发展，纳米材料因其独特的物理和化学性质在各个领域中得到了广泛的应用。

其中，纳米SiO2材料因其高比表面积、优异的化学稳定性和良好的生物相容性而备受关注。

溶胶-凝胶法作为一种常用的制备纳米材料的方法，因其操作简单、原料易得、产物性能优良等优点被广泛应用于纳米SiO2材料的制备。

本文将详细介绍溶胶-凝胶法制备纳米SiO2材料的工艺流程、影响因素及产物性能，并探讨其在不同领域的应用。

二、溶胶-凝胶法制备纳米SiO2材料1. 原料与设备溶胶-凝胶法制备纳米SiO2材料所需原料主要包括硅源、催化剂、溶剂等。

其中，硅源通常为硅酸酯类化合物，如正硅酸乙酯。

设备方面，需要搅拌器、恒温箱、干燥箱等。

2. 制备工艺流程（1）将硅源、催化剂、溶剂按照一定比例混合，在搅拌器中搅拌均匀；（2）将混合物在恒温箱中加热，使硅源发生水解和缩聚反应，形成溶胶；（3）将溶胶在干燥箱中干燥，得到湿凝胶；（4）对湿凝胶进行热处理，去除其中的有机物和水分，得到干凝胶；（5）将干凝胶破碎、研磨，得到纳米SiO2粉末。

3. 影响因素溶胶-凝胶法制备纳米SiO2材料的过程中，影响因素较多。

其中，硅源的种类和浓度、催化剂的种类和用量、反应温度和时间等都会影响产物的性能。

此外，溶剂的种类和用量也会对产物的形貌和粒径产生影响。

三、产物性能通过溶胶-凝胶法制备的纳米SiO2材料具有高比表面积、优异的化学稳定性和良好的生物相容性。

此外，通过调整制备过程中的参数，可以获得不同粒径和形貌的纳米SiO2材料，以满足不同领域的应用需求。

四、应用研究1. 催化剂载体纳米SiO2材料具有较高的比表面积和良好的化学稳定性，可作为催化剂载体应用于化工、环保等领域。

例如，可将贵金属纳米颗粒负载在纳米SiO2表面，提高催化剂的活性和选择性。

2. 复合材料制备纳米SiO2材料可与其他材料复合，制备具有特殊性能的复合材料。

溶胶_凝胶法制备二氧化硅无机膜的实验研究_邱春阳

6
第 34 卷第 2 期结构从而得到改善。
玻璃与搪瓷
凝胶在干燥过程中, 随着有机溶剂及水分的逐渐蒸发 , 凝胶会逐渐收缩 , 如果凝胶收缩不均匀 , 就会出现表面应力, 这种应力会引起凝胶结构的弹性形变。当干燥至一定程度后, 凝胶的框架结构已变为刚性 , 这时如果框架结构承受不住应力的压缩, 就会导致凝胶框架破坏 , 使凝胶产生裂纹或碎裂。在二氧化硅溶胶中掺杂 DM F 后 , 当溶剂蒸发时, DM F 能够均化并降低凝胶内部所产生的应力, 在一定程度上增加二氧化硅凝胶的塑性形变和蠕动, 保持凝胶框架的完整性, 从而抑制二氧化硅薄膜的龟裂。这种作用机理已被 Ram an 和孔结构分析实验所证实膜的微孔分布、结构与干燥速率
[ 11] [ 10]
。无机
图 3 DM F 对渗透通量的影响
有密切关系, 干燥速率过快时 , 低分子的水和醇挥发快, 易凝胶, 但水解不
完全, 产生较大的应力 , 易使膜开裂; 干燥速率过慢 , 虽然成膜不易开裂 , 但凝胶时间较长, 在实际应用中受限制。由于 DM F沸点比水高 , 气化晚 , DMF分子在溶胶 - 凝胶过程中通过化学作用与二氧化硅形成复合结构 , 不但减小溶胶的胶粒直径, 而且降低凝胶干燥时产生的表面张力, 通过热处理 , DM F 分子逸出, 可以获得疏松、孔径较小的二氧化硅薄膜。由图可以看出 , 不加 DM F 时, 构成凝胶网络的质点和网络间隙大小不均匀, 引起凝胶干燥过程中应力分布不均, 从而导致膜层开裂 , 因此膜的分离性能下降 , 并且渗透通量不稳定, 曲线出现跳跃。相反 , 加入 DM F 后, 膜的性能明显改善。说明在制备无机膜时加入 DMF 有助于膜性能的提高。 2 . 3 溶胶浓度对膜性能的影响图 4 表示的是溶胶浓度对渗透比的影响。其中浓稀结合方式是指前 5 次采用较浓的溶胶涂膜 , 然后再用稀溶胶涂膜。由图 4 可以看出 : 采用稀溶胶和浓稀结合的方式进行涂膜, 其效果明显高于浓溶胶涂膜。用浓溶胶涂膜 , 因为所得的膜层较厚, 易出现缺陷 , 导致性能下降。其它两种涂膜方式相比较 , 由图可知从渗透比角度来看 , 虽然镀膜效果即最大渗透比相差无几 , 但是采用浓稀溶胶结合镀膜 7 次即可达到最大值 , 而稀溶胶则需要 10次才可达到最大值。此外 , 再从渗透通量角度来比较, 从图 5 可见由浓稀溶胶结合所制备的膜其渗透通量明显大于稀溶胶涂膜时的渗透通量, 并且在最大渗透比时 , 浓稀结合方式涂膜其渗透通量是用稀溶胶涂膜的 5倍。我们知道, 溶胶胶粒的大小与溶胶浓度有关, 一般情况下较浓的溶胶可以获得粒度较大的胶粒 , 由于基体孔径较大 , 如果一开始就用较低浓度的溶胶 , 因为溶胶的胶粒较小, 胶粒会进入基材微孔内堵孔 , 使有效透过气体的膜孔径变小, 结果导致扩散阻力加大, 渗透通量下降。而如果最初几次涂膜采用浓度高、成胶粒度大的溶胶 , 使溶胶能够在基材表面微孔架桥 , 类似于在基体上构成过渡层 ; 以后几次涂膜, 采用浓度较低的溶胶 , 能够在过渡层上形成较薄的、孔径细小的分离层 , 从而提高膜的性能。再从膜的厚度及其结构考虑, 溶胶的浓度大 , 所涂的膜较厚 , 膜层容易龟裂 , 膜的性能较差。如果先用浓溶胶架桥后 , 再用稀溶胶浸涂 , 膜层较薄 , 每次涂膜后缺陷修复较好 , 膜层结构得到完善。虽然用浓溶胶涂

溶胶凝胶法制备SiO_2工艺_张锐

收稿日期:2006-04-30;修订日期:2006-06-06 基金项目:河南省杰出青年基金资助项目(512002200)作者简介:张锐(1967-),男,河南淮阳人,郑州大学教授,博士,主要从事无机非金属及相关复合材料方面的研究.文章编号:1671-6833(2006)03-0119-04溶胶凝胶法制备SiO 2工艺张锐,秦丹丹,王海龙,许红亮(郑州大学材料科学与工程学院,河南450002)摘要:以正硅酸乙酯(TEOS)为主要原料,乙醇为溶剂,盐酸或氨水等为催化剂可制得硅酸凝胶.探讨了溶胶凝胶反应的机理及催化剂、水、溶剂及反应温度等对胶凝时间、凝胶的黏度、结构等的影响.采用先酸性后碱性的两步Sol-Gel 法可大大缩短胶凝时间.关键词:溶胶凝胶;SiO 2;正硅酸乙酯中图分类号:TB 321 文献标识码:A0 引言SiO 2作为典型的无序介孔材料,由于其巨大的内表面积和均匀的孔尺寸,使其在催化和分离科学方面有重要的应用.介孔尺寸使处理更大的分子或基团成为可能,并在电子、光学及微观力学等方面有着巨大的应用前景.特别是近期介孔固体用作人工异质组装体系的载体,即异质纳米颗粒(或分子)组装在介孔固体的孔内,形成介孔复合体,开发各种新型的功能和用途[1].纳米级二氧化硅是近年来才开始被注意、并正在逐步被研究开发的一类新型材料.纳米二氧化硅因其黏合力强,比表面积大,光学性能和机械性能优良而广泛应用于催化剂载体、高分子复合材料、电子封装材料、光导纤维、喷墨打印纸等领域.因而纳米二氧化硅的制备和应用研究引起众多科技工作者的关注.SiO 2粉体的制备通常有两种方法:一种是沉淀法,一种是溶胶凝胶法.虽然化学气相沉积(CVD)法可制得纯度高、分散性好、粒径小的纳米二氧化硅,但生产过程中能源消耗大、成本高.而溶胶凝胶法由于反应条件温和,且在材料合成的早期就可对其形态结构进行控制,反应物可在短时间内达到分子级的均匀程度[2],已成为制备纳米二氧化硅最重要的方法之一.溶胶-凝胶(Sol-Gel)法是一种在低温下通过化学方法制备杂化材料的重要手段.通过溶胶-凝胶法能制备出各种优良的线型、膜状及粉状材料.其工艺特点是:无机化温度低、化学计量容易控制、成膜面积大、成本低、易于成型、工艺简单、节省能源[3].利用溶胶进行涂膜处理可制备特殊的材料,该工艺所能达到的超薄、高温稳定性、复合组分分子级水平的均匀性是其它方法无法替代的.因此被越来越多地被应用于各种新材料的制备,受到材料工作者的极大重视.目前已有很多关于用溶胶凝胶法制备SiO 2复合材料的报道.SiO 2有望包裹在SiC 基体上制成优良的边界层陶瓷电容器,而关于这方面的研究还很欠缺.作者总结了溶胶凝胶法制备SiO 2的基本方法及影响因素,旨在为这一领域的深入研究提供资料.1 溶胶-凝胶基本原理及工艺Sol-Gel 技术是指金属有机物或无机化合物经过溶胶-凝胶化和热处理形成氧化物或其他固体化合物的方法,是SiO 2粉体制备中最常用的方法.具体的讲就是以硅醇盐或硅卤化物为原料,以醇作为共熔剂,加入酸或碱溶液作为催化剂,通过硅醇盐或硅卤化物的水解、缩聚,形成SiO 2凝胶.采用正硅酸乙酯(TEOS)为原料,典型的Sol -Gel 法(一步法)反应为Si(OC 2H 5)4+4H 2O )y Si(OH )4+4C 2H 5OH (水解)(1)n Si(OH)4)y n SiO 2+2n H 2O(缩聚)(2)2006年 9月第27卷第3期郑州大学学报(工学版)Journal of Zhengzhou University (Eng i neering Science)Sep 1 2006Vol 127 No 13具体的过程可用以下方程来描述[4]Si(OR)4+xH2O)y Si(OR)4-x(OH)x+xROH (x=1~4)(3) S Si)OR+RO-Si S)y S Si-O-Si S+R -OR(4) S Si)OR+HO-Si S)y S Si-O-Si S+ ROH(5) S Si)OH+HO-Si S)y S Si-O-Si S+H2O(6)在室温下(4)、(5)的缩合反应速度很慢,(6)的反应速度较快.但在较高温度下(4)、(5)反应以明显速度进行.所以,要使体系在低温下生成足够的Si-OH以便缩合反应以一定的速度进行,应将体系中的含水量提高到一定程度.为了加快反应速度,应适当提高体系的温度或加入催化剂(如盐酸或氨水).硅醇盐的水解机理已为同位素18O所验证[5].即水中的氧原子与硅原子进行亲核结合:(RO)3Si-OR+H18OH)y(RO)3Si-18OH+ ROH.在酸催化条件下,H+首先进攻TEOS分子中的一个-OR集团并使之质子化,造成电子云向该-OR集团偏移,使硅原子核的另一侧面空隙加大并呈亲电子性,负电性较强的Cl-因此得以进攻硅离子(其中Cl-离子也起到了催化作用),使TE OS水解;在碱性条件下,OH-直接对硅原子发动亲核进攻,并导致电子云向另一侧的-OR集团偏移,致使该集团的Si-O键削弱而断裂,完成水解反应.凝胶的制备方法大体可分为两种,即一步法和两步法.一步法:按一定比例称量出TE OS、H2O、乙醇(EtOH),在一定的温度下混合均匀,调节pH值或加入其他添加剂,继续搅拌至溶液黏度变大,放置形成凝胶.按pH值不同可分为酸催化法和碱催化法.二步Sol-Gel法中第一步首先将TE OS与EtOH及部分化学计量的H2O(约1/4)混合搅拌,在酸性条件下,让醇盐部分水解部分缩聚,形成浓聚二氧化硅.第二步将剩余水加入,调节pH值,在碱性条件下进一步完全水解缩聚形成凝胶.最后进行洗涤、干燥、煅烧得到SiO2粉体.2影响因素在溶胶到凝胶的转变过程中,催化剂的浓度、[H2O]/[TEOS]摩尔比、干燥控制化学添加剂(DC-CA)的加入、胶凝过程凝胶的变化情况、温度等对凝胶的结构和性质影响很大.2.1催化剂的影响目前起催化作用的试剂有质子酸(HCl、HNO3、HClO4、HF、H3PO4等)、碱(NaOH、NH3# H2O)、盐(CaCl2等).Si(OC2H5)4水解、缩聚反应速率随pH的变化如图1所示[6].图1水解、缩聚反应速率随pH值变化的关系a)聚合;b)水解;c)溶解F ig.1Rate dependence of hydrolysis andcondensation of Si(OR)4on pH由图1可以看出,水解速率随溶液的酸碱度增加而加快,缩聚反应速率则在中性、碱性或强酸性溶液中较快,在pH=2处有一极小值.因此通过控制pH值,采用先在酸性条件下后在碱性条件下的两步法,使水解和缩聚反应快速的进行,可大大节约时间.另外催化剂不同,催化机理也不同,往往产生结构和形态各异的水解产物,因而黏度变化速率也不同.即使是同一类质子酸作催化剂,由于其阴离子半径不同也会对水解速率产生较大影响.一般当酸量增大时,溶胶黏度值增加.pH值较大的溶胶,在陈化过程中黏度增长速率减慢.当用氨水和稀氢氧化钠催化时,黏度增长速率快,胶凝时间急剧缩短.当碱性很强时,易形成粒子沉淀.因此制SiO2玻璃纤维时必须采用酸作催化剂,碱催化的溶胶一般不具备拉丝性.制SiO2陶瓷膜时也采用酸作催化剂及胶溶剂,pH值在34之间.SiO2玻璃制备时,所需pH值较大,若用HCl+NH3#H2O 作催化剂,可在几秒内凝胶,节省了工艺时间,得到的产品质量也较好.2.2水的影响在TE OS的水解过程中,水直接参加了反应,水的用量对溶胶-凝胶时间有较大的影响.保持其它条件不变,考察水的用量对凝胶时间的影响,得到图2[7].由图2可知:当n(H2O)/n(TEOS)<18时,凝120郑州大学学报(工学版)2006年胶时间随水量的增加而缩短;到n (H 2O)/n (TEOS)=18时,凝胶时间变得最短;当n(H 2O)/n (TEOS)>18后,过量的水使液体混合不均匀而出现分层现象,所得溶胶-凝胶中混有白色絮状沉淀,沉淀的生成促使TEOS 的水解和缩聚反应速度减慢,聚合度降低,所以凝胶时间也随之增加.在Si (OC 2H 5)4、C 2H 5OH 、H 2O 体系中,随着H 2O/C 2H 5OH 摩尔比Ro 的增大,聚合物分子尺寸增大,SiO 2含量增高,聚合物结构经二维网络向三维空间网络过渡.当Ro<2时,SiO 2含量<78%,此时主要形成线性聚合物;当Ro<6时,SiO 2含量<87%,此时形成具有二维网络结构的聚合物;只有当Ro>10时,SiO 2含量才有可能达到90%以上,即形成具有三维网络结构的聚合物.正硅酸乙酯完全水解所需要的H 2O/TEOS 比为4,但在实际生产中,为了提高反应速度,一般Ro 要远大于4.图2 水的用量对凝胶时间的影响Fig.2 The effect of water on sol_gel rate2.3 溶剂的影响通常Sol-Gel 法都以乙醇为溶剂,使不互溶的TEOS 与H 2O 能在同相中反应,但由于乙醇是TE OS 的水解产物,大量乙醇的存在影响反应的进行,乙醇的蒸发也会造成凝胶在干燥过程中破裂,故考虑其他溶剂,例如乙二醇,或者加入DCC A 与乙醇一起作溶剂,可使凝胶不易出现龟裂.常用的DCC A 有甲酰胺、甘油、草酸等.在制SiO 2玻璃纤维时,C 2H 5OH/TE OS 摩尔比常选择在1左右,制无载体膜时,摩尔比在2左右;而溶胶用于涂膜时,C 2H 5OH/TE OS 摩尔比范围较宽,一般在2~10范围内.当溶胶黏度过大时,可用乙醇做稀释剂.2.4 其他因素其他因素如反应温度、陈化等均可对凝胶产生一定影响.反应温度过低时,由于TEOS 的反应速度过缓,导致凝胶时间较长甚至于无法形成溶胶;反应温度高于某一临界值时,凝胶时间缩短,所形成的凝胶中含有大量的SiO 2沉淀,这是因为分子间的热运动加剧促使反应速度加快造成的.因此,要选用适宜的水解温度.另外陈化温度越高,水解和缩聚速率越快,因而可缩短时间.3 溶胶-凝胶工艺应用、研究现状古代中国人做豆腐可能是最早的且卓有成效地应用Sol-Gel 过程.现代溶胶-凝胶技术的研究始于19世纪中叶,利用溶胶和凝胶制备单组分化合物,1864年,J.J.Ebelmen [8]发现SiCl 4与乙醇混合后在湿空气中水解并形成了凝胶,利用但未引起注意.W.Geffcken [9]利用金属醇盐的水解和胶凝化制成了氧化物薄膜,从而证实了这种方法的可行性,但直到1971年德国学者H.Dis -lich [10]利用Sol-Gel 成功开发出多组分玻璃之后,Sol-Gel 法才引起科学界的关注,并开始广泛应用于各种新材料的制备.80年代以来成为溶胶-凝胶科学技术发展的高峰时期.胶凝胶法为纳米材料的制备提供了一种可行的方法,李茂琼等[11]采用溶胶凝胶法并在600e 烧结晶化,制备了纳米二氧化硅,其平均粒径20nm,外观形状呈球形,且热稳定性良好.由于溶胶凝胶技术在控制产品的成分及均匀性方面有其独特地优越性,在复合材料的制备中具有广阔的应用前景.在光学方面,何静[12]采用溶胶-凝胶法制备了不同Si/Ti 比的TiO 2-SiO 2双组分膜,结果表明:适量SiO 2的引入,显著提高了TiO 2薄膜的光催化活性,Si/Ti 比为0.2时薄膜的光催化活性为最佳.SiO 2引入TiO 2薄膜后,生成了Ti-O-Si 玻璃相和无定形SiO 2,这两种物相聚集在TiO 2晶界周围,有效地阻止了TiO 2的晶粒长大,提高了锐钛矿相向金红石相的转变温度,使复合薄膜经过500e 热处理后,只有锐钛矿相存在,有利于薄膜的光催化活性的提高;黄祥卉[13]以硝酸铁和正硅酸乙酯分别作为氧化铁和SiO 2的前驱体,通过溶胶-凝胶工艺制备了C -Fe 2O 3/SiO 2磁性纳米复合粉体.另外,采用该技术制备的金属与陶瓷复合材料,也具有许多独特的性能,同时还能制成各种研磨材料和仿生材料等.它必将能在未来的众多高科技领域中得到越来越广泛的应用.但溶胶凝胶法也存在着许多不足之处,如:参数的控制极为困难,难以实现大型工艺化生产,原材料极为昂贵;若采用金属醇盐和其它有机物为原料,在生产过程中污染严重,且许多物质为有毒物质,对健康有害;处理过程时间较长,制品易产生开裂;若烧成不够完善,制品中会残留细孔及OH -或C,后者使制品带黑色.这些因素都限制着它的发展,这些问题都有待于进一步解决.121第3期张锐等溶胶凝胶法制备Si O 2工艺4结束语催化剂、水、溶剂及反应温度等均会对胶凝时间、凝胶的黏度、结构等产生一定的影响,因此要选用合适的配比以满足不同的需求.此研究旨在为用溶胶凝胶法将SiO2包裹在SiC基体上制成边界层陶瓷电容器作指导,但关于这方面的研究尚有许多工作要做.虽然溶胶凝胶法制备SiO2的工艺已经相当成熟,但由于材料中残余气孔率较高,会极大地增加电容器的介质损耗,因此如何采取适当的工艺控制(如改变水解条件或制订合适的干燥制度及通过适当的热处理等)改变SiO2的形态,降低气孔率,并且使之与SiC之间形成良好的界面,从而降低介质损耗仍是一个亟待解决的难题.参考文献:[1]张立德.纳米材料[M].北京:化学工业出版社,2000.[2]PAN Q X,PAN H H,CHEN J H.Sol-Gel technologyand preparation of nano sized materials[J].M ater Res,2001,15(12):40~42.[3]瞿继卫,张良莹,姚熹,等.溶胶-凝胶法制备TiO2-SiO2复合薄膜的研究[J].功能材料,1998,29(3):284~286.[4]干福喜.现代玻璃科学技术(下册):特种玻璃工艺[M].上海:上海科学技术出版社,1990.390~419.[5]陈兴明,朱世富,赵北君,等.HCl-NH3双组分催化正硅酸乙酯快速制备SiO2气凝胶[J].现代化工.2003,23(S1):147~150.[6]沈军,王珏,吴翔.气凝胶)一种结构可控的新型功能材料[J].材料科学与工程,1994,12(3):1~5.[7]汪萍,王军,高四.含镍的SiO2溶胶-凝胶的制备[J].有机硅材料,2004,18(5):5~8.[8]B RINKE R C J,SCHERER G W.Sol-Gel science)thephysic and chemistry of Sol-Gel processing[M].Aca-demic press.INC,1990.[9]黄传真,艾兴,侯兴刚,等1溶胶-凝胶法的研究和应用现状[J].材料导报,1997,11(3):8~13.[10]DISLICH H,New routes to multicomponent-Ox ide Glass-es.[J]1Angew Chem Int Ed En gl,1971,10(6):363~370.[11]李茂琼,项金钟,胡永茂,等.纳米Si O2的制备及性能研究[J].云南大学学报(自然科学版),2002,24(6):445~448.[12]何静,汪伟辉,于云,等.TiO2-SiO2双组分膜结构与光催化性能的研究[J].无机材料学报.2005,20(3):713~719.[13]黄祥卉,陈振华.C-Fe2O3/Si O2纳米复合粉体的制备[J].无机材料学报.2005,20(3):685~691..Preparation of SiO2S ol-GelZ HANG Rui,QI N Dan-dan,W ANG Ha-i long,XU Hong-liang(School of Materials Science and Engineeri ng,Zhengzhou University,Zhengzhou450002,China)Abstract:Tetraethylorthosilicate(TE OS)was used as source material and hydrochloric acid or a mmonia was used as ca talyst to prepare SiO2.The mechanism of sol-gel process was discussed.The deterrent factors such as cata-lyst,water and ethanol on reaction rate,visc osity,and structure of the gel were revie wed.The two-step sol-gel process can increase the reac tion rate.Key words:Sol-Gel;SiO2;Tetraethylorthosilicate122郑州大学学报(工学版)2006年。

溶胶凝胶法制备二氧化硅薄膜

影响因素
催化剂、水、溶剂及反应温度等均会对胶凝时间、凝胶的黏度、结构等产生一定的影响, 因此要选用合适的配比以满足不同的需求. 凝胶开裂的原因：凝胶干燥过程持续的收缩和硬化;产生应力;破裂。湿凝胶在干燥初期, 因为有足够的液相填充于凝胶孔中, 凝胶减少的体积与蒸发掉液体的体积相等, 无毛细管力起作用。当进一步蒸发使凝胶减少的体积小于蒸发掉的液体的体积时, 凝胶承受一个毛细管压力, 将颗粒挤压在一起。由于凝胶中毛细孔孔径大小不匀, 产生的毛细管压力的大小不等, 由此造成的应力差导致凝胶开裂。实践表明, 除了凝胶本身的尺寸因素, 干燥速率也是一个重要因素。要保持凝胶结构或得到没有裂纹的烧结前驱体, 最简单的方法是在大气气氛下进行自然干燥。对于自然干燥制备干凝胶, 为了防止伴随溶剂蒸发过程而产生的表面应力以及凝胶中不均匀毛细管压力的产生, 干燥速度必须限制在较低的值。
制备步骤
将46. 5 g 正硅酸乙酯( T EOS ) , 90 ml 无水乙醇及10 ml 0. 1 M 盐酸及一定数量的硅烷偶联剂均匀混合后, 在55℃下恒温水解6 h 得均匀透明的溶胶, 然后加热蒸发得凝胶, 凝胶在80℃恒温下烘干17 h 得白色粉体, 破碎、筛分, 全部通过- 400 目后密封保存。
结果分析
单独的硅烷偶联剂KH560 在酸性醇水溶液中发生的主要反应如下: RSi(OCH3) 3 + 3H2O—— RSi(OH) 3+3HOCH3 ( 4)
RS混i(O合H物) 3在之醇间水脱溶水液缩中合H可+ 形作成用有下机, 可立能体有网以络下结几构种。情TE况O:S 与KH560 均匀 ( 1) 形成不均匀的复合材料。表面含羟基的无机二氧化硅的网络结构与硅烷形成的有机立体网络结构

《溶胶-凝胶法制备纳米SiO2材料及其应用研究》

《溶胶-凝胶法制备纳米SiO2材料及其应用研究》一、引言随着纳米科技的飞速发展，纳米材料因其独特的物理、化学性质在众多领域中得到了广泛的应用。

其中，纳米SiO2材料因其高比表面积、优异的化学稳定性和良好的生物相容性，在催化剂、生物医药、电子器件等领域具有广泛的应用前景。

溶胶-凝胶法作为一种制备纳米材料的有效方法，因其操作简便、可控制备等优点，在纳米SiO2材料的制备中得到了广泛的应用。

本文将详细介绍溶胶-凝胶法制备纳米SiO2材料的工艺过程、影响因素及产品性能，并探讨其在各个领域的应用研究。

二、溶胶-凝胶法制备纳米SiO2材料1. 制备原理溶胶-凝胶法是一种通过溶胶到凝胶的转变过程来制备纳米材料的方法。

在制备纳米SiO2材料时，主要利用硅源（如正硅酸乙酯）在酸性或碱性条件下水解缩合，形成溶胶，然后通过溶剂挥发或热处理使溶胶转化为凝胶，最后经过干燥、热处理等工艺得到纳米SiO2材料。

2. 制备工艺过程（1）原料准备：选择合适的硅源、溶剂、催化剂等原料。

（2）溶胶制备：将硅源在酸性或碱性条件下加入溶剂中，通过水解缩合反应形成溶胶。

（3）凝胶化：通过溶剂挥发或热处理使溶胶转化为凝胶。

（4）干燥与热处理：将凝胶进行干燥、热处理等工艺，得到纳米SiO2材料。

3. 影响因素溶胶-凝胶法制备纳米SiO2材料的工艺过程中，影响因素较多，主要包括原料种类及配比、反应温度、反应时间、溶剂种类、催化剂等。

这些因素均会影响最终产品的性能和产率。

三、产品性能及表征通过溶胶-凝胶法制备的纳米SiO2材料具有高比表面积、优异的化学稳定性、良好的生物相容性等优点。

通过X射线衍射、扫描电子显微镜、透射电子显微镜、比表面积测试等手段对产品进行表征，可得到其晶体结构、形貌、粒径等信息。

四、应用研究1. 催化剂领域纳米SiO2材料因其高比表面积和良好的化学稳定性，可作为催化剂或催化剂载体。

在石油化工、环保等领域有着广泛的应用。

2. 生物医药领域纳米SiO2材料具有良好的生物相容性，可用于制备生物医药载体、药物缓释材料等。

溶胶凝胶法制备二氧化硅原理

溶胶凝胶法制备二氧化硅原理溶胶凝胶法是一种常用的制备二氧化硅材料的方法，其原理是通过溶胶和凝胶的形成，使得二氧化硅逐渐形成并固定在所需的材料表面上。

溶胶是指固体物质在液体中呈胶体状态的悬浮液体，凝胶是指溶胶逐渐形成三维网络结构的过程。

在制备二氧化硅的过程中，溶胶是由硅源溶解在溶剂中形成的，凝胶则是通过溶胶的逐渐凝聚形成的。

溶胶凝胶法制备二氧化硅的步骤通常包括溶胶制备、凝胶形成、干燥和烧结等过程。

需要选择合适的硅源和溶剂。

常用的硅源包括硅酸盐、硅酸酯等，溶剂可以选择水、醇类等。

硅源和溶剂按照一定的比例混合，形成溶胶。

接下来，通过调节溶胶的pH值、温度和时间等条件，使得溶胶中的硅源逐渐聚集形成凝胶。

在凝胶形成的过程中，溶胶中的硅源会发生聚合反应，生成二氧化硅。

凝胶形成后，需要进行干燥和烧结处理。

干燥是将凝胶中的溶剂去除，常用的方法包括自然干燥、真空干燥和冷冻干燥等。

干燥后的凝胶形成了固体的二氧化硅基体。

烧结是将二氧化硅基体进行高温处理，使其形成致密的结构。

烧结温度和时间可以根据所需的材料性质进行调节。

烧结后的二氧化硅材料具有较高的热稳定性和机械强度。

溶胶凝胶法制备二氧化硅的优点是制备过程简单、操作方便，并且可以控制所得材料的形貌和孔结构等性质。

此外，溶胶凝胶法还可以通过添加不同的添加剂或调节制备条件，制备具有特殊功能的二氧化硅材料，如介孔二氧化硅、多孔二氧化硅等。

溶胶凝胶法是一种常用的制备二氧化硅材料的方法，通过溶胶和凝胶的形成，使得二氧化硅逐渐形成并固定在所需的材料表面上。

这种方法简单易行，并且可以控制材料的性质和形貌，具有广泛的应用前景。

二氧化硅制备方法

二氧化硅制备方法二氧化硅是一种常见的无机化合物，常用于制备光纤、玻璃、陶瓷、高级硅橡胶等材料。

目前，常用的二氧化硅制备方法主要包括矿石法、气相法和凝胶法。

矿石法是最传统且最常用的二氧化硅制备方法，该方法主要是将含有硅矿石的矿石料在高温下与氧气进行反应，将硅矿石中的二氧化硅分离出来。

常见的硅矿石有石英、硅灰石等。

具体操作步骤如下：1. 将硅矿石破碎成较小的颗粒。

2. 将破碎的硅矿石放入电炉中，加热至高温（约1500）。

3. 向电炉中通入氧气，使硅矿石中的二氧化硅与氧气反应生成气态的二氧化硅。

4. 将产生的气态二氧化硅冷却、凝固，并收集得到固态二氧化硅。

气相法是制备高纯度二氧化硅的常用方法，该方法主要利用气态化合物通过气相反应生成二氧化硅。

常见的气相法制备方法有氯化硅热分解法、硅烷燃烧法等。

以下以氯化硅热分解法为例进行说明：1. 将氯化硅气体（SiCl4）引入反应腔中。

2. 在高温（约1000）条件下，氯化硅气体分解生成氯化氢和二氧化硅。

3. 利用先对气体进行冷却凝固，然后过滤和洗涤，得到固态的高纯度二氧化硅。

凝胶法是较新的二氧化硅制备方法，该方法以溶胶和凝胶为中间阶段，通过控制悬浮液中颗粒的凝聚和成核来制备二氧化硅。

常见的凝胶法制备方法有溶胶-凝胶法和乳浆法等。

以溶胶-凝胶法为例进行说明：1. 将硅源溶解在水、酒精等溶剂中，形成溶胶。

2. 在搅拌的同时，加入适量的酸、碱等，调节溶胶的酸碱度，促进溶胶的凝聚。

3. 在适当的温度下进行水解缩聚反应，生成凝胶。

4. 对凝胶进行热处理，使其失去溶剂并形成固态的二氧化硅凝胶。

5. 将二氧化硅凝胶破碎、煅烧，得到所需的二氧化硅产品。

综上所述，二氧化硅制备方法主要包括矿石法、气相法和凝胶法。

不同的方法适用于不同的场景和需求，选择合适的方法可以有效提高二氧化硅的制备效率和产品质量。
