第5章 暗室处理技术2014陆志春
暗室处理技术
锈钢器皿，不可用黑色金属，以及含锌或铜的器皿。
暗室基本知识
显影液中虽然有亚硫酸钠起保护作用，但如长时间暴露在空气中， 仍然会受氧化而
失去显影力。因此，显影液应密封保存、避免高温。槽中显影应加 盖保存，盘中显影时
显影能力，同时它对温度敏感，在10℃以下时几乎无显影能
力，温度过高则易引起灰雾，此外它对溴化钾也很敏感，如
显影液中溴化钾过量会大大抑制对苯二酚的显影作用。
暗室基本知识
(2)保护剂
保护剂的作用是阻止显影剂与进入显影液的氧发生 作用，使其不被氧化。
最常用的保护剂是亚硫酸钠。
显影剂在水溶液中，特别是在碱性溶液中很容易氧 化，一旦氧化便失去显影能力。而产生的氧化物又 会使溶液变黄，污染乳剂。亚硫酸钠具有更强的与 氧化合的能力，因而能够优先与氧化合，减少显影 剂的氧化。同时亚硫酸钠还能与显影剂的氧化产物 作用，生成可溶的无色显影剂磺酸盐，从而延长显 影液的使用寿命。
暗室处理技术
暗室处理技术
射线检测一般需要三个工序过程
即：射线穿透工件后对胶片进行曝光过程；
胶片的暗室处理；
底片的评定过程。
暗室处理又是射线照相过程中的最后一个环节，胶片在暗室 处理的好坏，直接影响到底片质量以及底片的保存期，甚至 会使透照工作前功尽弃。
此外，正确的暗室处理是透照工艺合理与否的信息反馈，为 透照工艺的进一步改进提供依据。
暗室基本知识
2．显影操作要点 胶片显影是一种化学反应，胶片显影效果，
如底片黑度、衬度、灰雾度、颗粒度等与显 影配方、显影时间、温度、搅动次数以及药 液浓度等因素有关。正确的显影应当把这些 影响因素控制在满足胶片感光特征所规定的 条件范围，这样可以得到最佳显影效果。当 不能满足最佳显影条件时，必须了解其因果 关系，保证显影质量。
暗室处理技术
• 胶片冲洗各步骤的操作要求
5）定影 定影就是把显影过程形成的影像固定下来的过程。将 停显结束的胶片放入定影液槽中进行定影，在定影最初的 1分钟，应不断提动洗片夹，使定影液与胶片充分接触， 定影液温度控制在16～24℃以内。定影总的时间为“通透 时间”的2倍，所谓“通透时间”是指胶片放入定影液开 始到胶片乳剂的乳白色消失为止的时间。定影通透的时间 与定影的老化程度有关，新定影液定影所需的通透时间短， 随着定影液的使用，药力不断下降，定影所需的通透时间 不断加长，为了保证定影质量，一般将总的定影时间控制 在15分钟左右（通透时间一般小于7分钟），如果15分钟 之内还不能使胶片定影通透，就需更换新的定影液。
0.5～1
5～15 30～60 ─
停显液
定影液 水 ─
充分搅动
适当搅动 流动水漂洗 去除表面水滴后干燥
·胶片冲洗各步骤的操作要求：
1）拆片 先将曝光后装有胶片的暗袋表面擦拭干净， 关闭暗室门窗和照明灯，开启安全红灯并调节至 适当亮度，等待几分钟完成暗适应。拆开暗袋， 从增感屏中取出胶片装入洗片夹中。整个过程动 作要轻柔，洗片夹要放置稳妥，防止划伤和折损 胶片。 2）预浸湿 胶片放入显影液槽之前，可在清水槽中预浸 湿一下，使胶片表面润湿，避免放入显影液槽后 胶片表面附有气泡造成显影不均匀。
• 胶片冲洗各步骤的操作要求
7）干燥 将水洗结束的底片从洗片夹中抽出悬挂在凉片架上自 然凉干，建议不要采用烘片箱烘干底片。 为了防止干燥后的底片产生水迹，在水洗后、凉片干 燥前可进行脱水处理，即把水洗后的湿胶片放入脱水液 （0.3～0.5%的洗洁精加酒精的水溶液）中浸润约5分钟， 然后取出，可使水从胶片表面快速流光，再进行凉片干燥。
5.1.4 胶片处理程序和操作要点
无损检测RT5章、暗室处理
5.2.3 定 影
（3）定影液的老化 使用过程中，浓度↓，银的络合物、卤化物增加，
定影时间↑ 当使用的定影液定影时间>新定影液的定影时间2倍，
移动一下黑纸，使胶片经受不同时间的暴光， 然后进行显影处理，将曝光部分与未曝光部 分比较黑度。 2.胶片手工处理；恒温手工洗片机，槽 式 ， 不锈钢，塑料。盘式。 3.自动洗片机。
5.1.3 配液注意事项
1.容器；玻璃、搪瓷、塑料、不锈钢。 不能使用铜、铝、铁。
2.水； 蒸馏水、去离子水、 开水冷却、自来水。
作用：阻止硫的析出。 （3）坚膜剂 作用：对胶片乳剂层有增强作用，防止药膜脱落、
划伤。 A.硫酸铝钾（钾明矾） 无色透明晶体
分子式：K2SO4·Al2（SO4）3·24H2O B.硫酸铬钾（钾铬矾） 黑紫色晶体
分子式：K2SO4·Cr（SO4）3·24H2O
5.2.3 定 影
（4）酸性剂
产生潜影衰退：
潜影形成后，若隔很长时间再显影，所得影 像比及时冲洗得到的影像要淡，这是由于潜 影衰退引起。
Ag + O2 + H2O
Ag+ + OH-
5.2.1 显 影
显影的作用： 已暴光的溴化银 + 显影剂 的氧化物 + 未暴光的溴化银
显影液的组成：（PH 8-11） A. 显影剂； B. 保护剂； C. 促进剂； D. 抑制剂。
5.2.1 显 影
重要意义： 显影影响到底片— D
黑度
γ
胶片对比度
暗室处理技术
暗室处理技术暗室处理技术射线检测一般需要三个工序过程即：射线穿透工件后对胶片进行曝光过程；胶片的暗室处理；底片的评定过程。
暗室处理又是射线照相过程中的最后一个环节，胶片在暗室处理的好坏，直接影响到底片质量以及底片的保存期，甚至会使透照工作前功尽弃。
此外，正确的暗室处理是透照工艺合理与否的信息反馈，为透照工艺的进一步改进提供依据。
胶片暗室处理，按操作方式区分，有手工和自动之分。
目前国内多数仍采用手工操作。
胶片的处理程序主要包括显影、停显、定影、水洗和干燥五个过程。
1. 暗室基本知识 1.1 暗室布局知识暗室是射线照相进行暗室处理的特殊房屋，是工业射线照相工作中不可缺少的设施。
暗室设计应根据工作量的大小、显定影方式以及设施水平等具体条件统筹安排，但必须满足防辐射、不漏光、安全灯的安全可靠、室内机具布局合理、室内通风以及保持一定的温度、湿度等原则。
对手工暗室操作的暗室设计，应充分考虑如下几点： (1)防辐射暗室不得有任何射线的辐射线(包括散射线)，射线不仅使胶片感光，同时危及工作人员的健康。
在无法远离射线源的暗室(包括暗室门)，应采取适当的防护措施。
暗室基本知识 (2)遮光性良好胶片在显影及装片时暗室是不允许任何室外光透入的，以免胶片感光，影响底片质量。
暗室一般不开窗户，设有前室或迷路口的暗室门，可有效地防止暗室门漏光，而工作人员出入也很方便。
此外，暗室的排风装置、空调机、供水管线穿墙等也是漏光点，应采取适当措施堵实，以防漏光。
(3)暗室应有适当空间，器具布局合理暗室主要用来装片和处理已摄胶片，若有条件宜分室进行。
共用一室的平面布置应分成干燥和潮湿部分，干燥区用来布置存放暗盒、增感屏以及胶片的橱柜及工作台，潮湿区布置成显影―停显―定影一水洗作业。
(4)要有通风设施暗室不仅潮湿，而且常有醋酸气体，影响工作人员健康，容易引起电器设备漏电，同时对材料器具使用寿命也不利，故应有通风设施。
一般可以装排风扇或自然排风管解决。

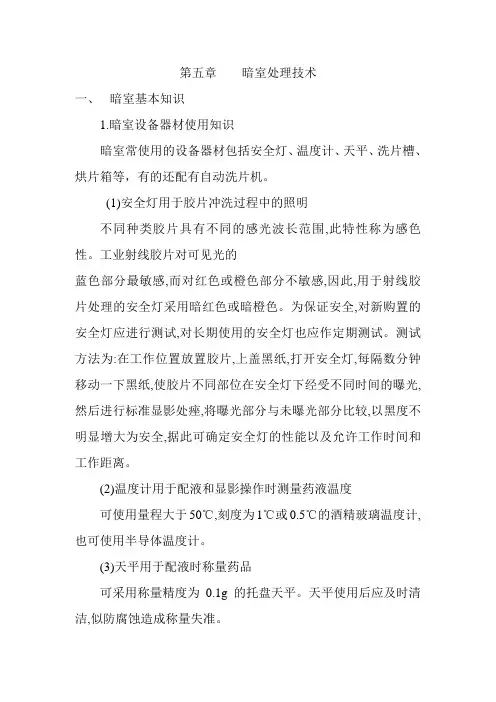

第五章 暗室处理技术
第五章暗室处理技术一、 暗室基本知识1.暗室设备器材使用知识暗室常使用的设备器材包括安全灯、温度计、天平、洗片槽、烘片箱等，有的还配有自动洗片机。
(1)安全灯用于胶片冲洗过程中的照明不同种类胶片具有不同的感光波长范围,此特性称为感色性。
工业射线胶片对可见光的蓝色部分最敏感,而对红色或橙色部分不敏感,因此,用于射线胶片处理的安全灯采用暗红色或暗橙色。
为保证安全,对新购置的安全灯应进行测试,对长期使用的安全灯也应作定期测试。
测试方法为:在工作位置放置胶片,上盖黑纸,打开安全灯,每隔数分钟移动一下黑纸,使胶片不同部位在安全灯下经受不同时间的曝光,然后进行标准显影处痤,将曝光部分与未曝光部分比较,以黑度不明显增大为安全,据此可确定安全灯的性能以及允许工作时间和工作距离。
(2)温度计用于配液和显影操作时测量药液温度可使用量程大于50℃,刻度为1℃或0.5℃的酒精玻璃温度计,也可使用半导体温度计。
(3)天平用于配液时称量药品可采用称量精度为0.1g的托盘天平。
天平使用后应及时清洁,似防腐蚀造成称量失准。
胶片手工处理可分为盘式和槽式两种方式。
由于盘式处理易产生伪缺陷,所以目前多采用槽式处理。
洗片槽用不锈钢或塑料制成,其深度应超过底片长度20%以上,使用时应将药液装满槽,并随时用盖将槽盖好,以减少药液氧化。
槽应定期清洗,保持清洁。
2. 配液注意事项(1)配液的容器应使用玻璃、搪瓷或塑料制品,也可使用不锈钢制品,搅拌棒也应用上述材料制作,切忌使用铜、铁、铝制品,因为铜、铁等金属离子对显影剂的氧化有催化作用。
(2)配液用水可使用蒸馏水、去离子水、煮沸后冷却水或自来水,对井水或河水应进行再制,以降低硬度,提高纯度。
(3)配制显影液的水温一般在30~50℃,水温太高会促使某些药品氧化,太低又会使某些药品不易溶解。
配制定影液的水温可升至60~70C,因为硫代硫酸钠溶解时会大量吸热。
(4)配液时应按配方中规定的次序进行,待前一种药品溶解后方可投人下一种药品,切不可随意颠倒次序。
暗室处理
我们知道射线检测不仅仅只是拍片，还有洗片和评片。
如果出来的片子不理想，则直接影响我们的评片，从而对缺陷进行误判。
更槽糕的是片子一旦洗坏就要重新拍片，射线检测对人身体伤害很大，重拍的代价挺大的，所以我们一定要布置好暗室且按规程洗片，以保证一次成功。
洗片共有5个步骤：显影、停显、定影、水洗以及干燥。
为保证射线检测底片的质量，我们制定了以下规定，本规定适用于射线照相底片的手工暗室处理或自动冲洗。
一、进行胶片暗室处理的人员必须持有射线I级以上证书或在二级人员指导下完成。
二、装卸片、显影、停显影、定影等暗室处理过程中，除安全红灯外，不能开启其他照明灯。
三、要有良好的工作习惯：装胶片前应注意胶片是否过期、增感屏是否光洁完好、暗袋是否漏光、手和工作台面是否干净、显影液温度是否正常；装拿胶片要小心，防止粘搭、划伤；装拿胶片时一定要戴干净的薄纱手套。
四、对暗室环境和暗室处理设备的要求：1) 暗室环境要求：暗室内应保持整齐清洁，器具布置恰当，干、湿操作区分开，使操作方便，减少化学污染的机会。
暗室应密闭不漏光，需有良好的通风设备，还应考虑射线屏蔽问题。
暗室内温度宜保持在23±5摄氏度，相对湿度宜保持在50±20%。
显、定影药水保存得当，防止药水泄漏造成人员受到腐蚀伤害或环境污染。
2) 暗室处理设备应定期检查，保证完好。
处理底片前至少应检查以下设施：工作台（用于装换胶片）、安全红灯、裁纸刀、温度计、显影槽及温控器、停显影槽、定影槽、冲洗水槽、洗片架等，确保工作台干燥整洁，暗室红灯不影响底片处理质量以及盛装化学药品的容器不存在跑冒滴漏现象。
五、胶片处理：胶片曝光后，应尽快处理，放置时间最长不能超过24小时。
采用双片透照技术，一个暗袋中的两张胶片要同时处理。
手工处理胶片的主要步骤包括：显影、停显影、定影、冲洗、干燥和保存。
1) 显影a) 应使用与胶片相适合的显影液。
新配置的显影液需静置24小时，或用曝过光的胶片进行老化后方能使用。
暗室处理操作规程
暗室处理操作规程一、为保持暗室内的室内卫生和温度（18-22℃），除暗室处理人员外，其他无关人员不得随便入内。
二、暗室处理人员应定期对暗袋和增感屏进行保洁。
每次装片前，应检查暗袋是否破损、漏光，增感屏间是否有脏物，如有上述问题存在，则不得立即装片。
三、显影液和定影液必须严格按配方和配制方法进行配制。
对于已老化的显影液和定影液，应及时进行更换，以保证底片的冲洗质量。
四、进入暗室工作，应确保暗室内安全灯的光线强度不会使胶片的灰雾度增加。
在裁片和装片时，手要保持清洁、干燥。
拿取胶片应沿胶片的边角部位。
裁好的胶片应远离安全灯光，并快装入暗袋。
五、每次裁胶片应以当班够用为宜，裁好而未装入暗袋的胶片必须用纸隔开、包好，放回胶片盒内。
在拿取胶片的过程中，要避免胶片与其他物体相摩擦，产生划痕和感光。
六、暗室处理人员在操作过程中，要确保显影的时间在3-8分钟之间。
显影结束后，应将胶片在停影液中停显30-60秒，然后放入定影液中，定影5-15分钟（视定影液的老化程度而定）。
在显影和定影过程中，应经常摇动底片，使显影和定影能均匀进行。
七、定影结束后，将底片放入水洗槽中用流水冲洗15-20分钟，但需注意水流量不宜过大。
八、底片的干燥必须十分仔细，要用微湿的干净毛巾擦去底片表面的水份或将底片放入脱水剂中浸泡10-20秒钟后拿出，放进底片干燥箱中烘干。
九、每天的暗室处理工作结束后，暗室处理人员应将暗袋摆放整齐，将显影槽和定影槽的盖子盖好，将工作平台和地面清理干净，关好门，以保持室内清洁和温度。
共1页第1页。
暗室处理技术
3.叙述显影液的成分及作用 3.叙述显影液的成分及作用 显影剂----米吐尔+对苯二酚或菲尼酮+对苯二酚, ----米吐尔 (1)显影剂----米吐尔+对苯二酚或菲尼酮+对苯二酚, 将感光的卤化银还原成金属银; 将感光的卤化银还原成金属银; 保护剂----亚硫酸钠,阻止显影剂与氧发生作用, ----亚硫酸钠 (2)保护剂----亚硫酸钠,阻止显影剂与氧发生作用, 使其不被氧化; 使其不被氧化; 促进剂----碳酸钠,硼砂,氢氧化钠, ----碳酸钠 (3)促进剂----碳酸钠,硼砂,氢氧化钠,增强显影 剂的显影能力和速度; 剂的显影能力和速度; 抑制剂----溴化钾,苯并三氮唑, ----溴化钾 (4)抑制剂----溴化钾,苯并三氮唑,抑制灰雾的产 生.
2.叙述胶片处理的药液配置时的药液配置时的注意 2.叙述胶片处理的药液配置时的药液配置时的注意 事项 配液的容器应使用玻璃,搪瓷或塑料制品, (1)配液的容器应使用玻璃,搪瓷或塑料制品,也 可使用不锈钢制品, 搅拌棒也应用上述材料制作, 可使用不锈钢制品, 搅拌棒也应用上述材料制作, 切忌使用铜, 铝制品. 切忌使用铜,铁,铝制品. (2)配液用水可使用蒸馏水,去离子水,煮沸后 配液用水可使用蒸馏水,去离子水, 冷却水或自来水,对井水或河水应进行再制, 冷却水或自来水,对井水或河水应进行再制,以降 低硬度,提高纯度. 低硬度,提高纯度. 配制显景液的水温一般在30℃----50 ℃, 30℃---(3)配制显景液的水温一般在30℃----50 ℃,水 温太高会促使某些药品氧化, 温太高会促使某些药品氧化,太低又会使某些药品 不易溶解.配制定影液的水温可升到60 ℃----70 不易溶解.配制定影液的水温可升到60 ℃----70 ---因为硫代硫酸钠溶解时会大量吸热; ℃,因为硫代硫酸钠溶解时会大量吸热;
暗室处理技术
暗室处理技术暗室处理技术射线检测一般需要三个工序过程即：射线穿透工件后对胶片进行曝光过程；胶片的暗室处理；底片的评定过程。
暗室处理又是射线照相过程中的最后一个环节，胶片在暗室处理的好坏，直接影响到底片质量以及底片的保存期，甚至会使透照工作前功尽弃。
此外，正确的暗室处理是透照工艺合理与否的信息反馈，为透照工艺的进一步改进提供依据。
胶片暗室处理，按操作方式区分，有手工和自动之分。
目前国内多数仍采用手工操作。
胶片的处理程序主要包括显影、停显、定影、水洗和干燥五个过程。
1. 暗室基本知识 1.1 暗室布局知识暗室是射线照相进行暗室处理的特殊房屋，是工业射线照相工作中不可缺少的设施。
暗室设计应根据工作量的大小、显定影方式以及设施水平等具体条件统筹安排，但必须满足防辐射、不漏光、安全灯的安全可靠、室内机具布局合理、室内通风以及保持一定的温度、湿度等原则。
对手工暗室操作的暗室设计，应充分考虑如下几点： (1)防辐射暗室不得有任何射线的辐射线(包括散射线)，射线不仅使胶片感光，同时危及工作人员的健康。
在无法远离射线源的暗室(包括暗室门)，应采取适当的防护措施。
暗室基本知识 (2)遮光性良好胶片在显影及装片时暗室是不允许任何室外光透入的，以免胶片感光，影响底片质量。
暗室一般不开窗户，设有前室或迷路口的暗室门，可有效地防止暗室门漏光，而工作人员出入也很方便。
此外，暗室的排风装置、空调机、供水管线穿墙等也是漏光点，应采取适当措施堵实，以防漏光。
(3)暗室应有适当空间，器具布局合理暗室主要用来装片和处理已摄胶片，若有条件宜分室进行。
共用一室的平面布置应分成干燥和潮湿部分，干燥区用来布置存放暗盒、增感屏以及胶片的橱柜及工作台，潮湿区布置成显影―停显―定影一水洗作业。
(4)要有通风设施暗室不仅潮湿，而且常有醋酸气体，影响工作人员健康，容易引起电器设备漏电，同时对材料器具使用寿命也不利，故应有通风设施。
一般可以装排风扇或自然排风管解决。
射线检测 第5章 暗室处理技术
洁，以防腐蚀造成称量失准。（砝码需要校准）
+ 4、洗片槽--胶片手工处理可分为盘式和槽式两种方式，其中盘 式处理易产生伪缺陷，所以目前多采用槽式处理。洗片槽用不 锈钢或塑料制成，其深度应超过底片长度20％以上，使用时应 将药液装满槽，并随时用盖将槽盖好，以减少药液氧化。槽应 定期清洗，保持清洁。
胶片处理程序： 胶片手工处理分为显影、停显、定影、水洗、干燥五个步骤。
+ 胶片处理的操作要点
1、显影温度对底片质量影响很大，必须严格控制。 2、胶片放入显影液前应在清水中预浸一下，以避免显影不均匀。 3、显影时的搅动：最初30s不间断搅动，以后每隔30s搅动一次。 4、停显时应不间断搅动。 5、停显温度最好与显影温度相同。
停显温度过高会导致“网纹”、“褶皱”等缺陷。 6、定影时间应为通透时间的2倍。通透时间指胶片放入定影液开始到
乳剂的乳白色消失为止的时间。 7、水洗应使用清洁的流水漂洗，水洗不充分的底片长期保存后会发
生变色现象。
+ 胶片处理的操作要点
8、水洗水温应适当控制，水温高时水洗效率也高，但药膜高度 膨胀易产生划伤、药膜脱落等缺陷。一般控制在16-24 ℃ 9、底片干燥应选择没有灰尘的地方进行，因为湿底片极易吸附 空气中的尘埃。
+ 常用的显影液类型 1）P-Q型显影液：由菲尼酮和对苯二酚组合而成的显影液。 特点： 菲尼酮与对苯二酚配合使用时用量少，成本低。 PQ配方的超加作用是MQ配方的2~4倍。 其活性受溴化物的抑制作用小。 受PH值影响小 显影液稳定性好 保存性好 不污染照片（菲尼酮的氧化产物为无色）
2） M-Q型显影液：由米吐尔和对苯二酚组成 特点： 二者合用有良好的超加作用 一份已知重量的对苯二酚，大约需要1/4重量的米吐尔才能形成
第五章 暗室处理技术
13
5.2暗室处理技术 5.2暗室处理技术
（3）坚膜剂：硫酸铝钾、硫酸铬钾 胶片乳剂层吸水膨胀，易造成划伤和药膜脱落；降 低胶片吸水性，使其易于干燥。 （4）酸性剂：醋酸和硼酸 中和停显阶段未除净的显影液碱性物质，维持酸性。
2、影响定影的因素
（1）定影时间：2倍通透时间 ）定影时间：2 （2）定影温度：16～24℃ ）定影温度：16～24℃ （3）定影液的老化：定影时间增加到新液时间的2倍， ）定影液的老化：定影时间增加到新液时间的2 更换药液。 （4）搅动：定影均匀
8
5.2暗室处理技术 5.2暗室处理技术
（2）保护剂 作用：阻止显影剂与进入显影液中的氧发生作用 常用药品：无水亚硫酸钠 下降。 显影剂易发生氧化，导致显影能力下降、浑浊，寿命
亚硫酸钠比显影剂具有更强的与氧结合能力，因此能优先 与氧结合，减少显影剂的氧化。同时还能与显影剂的氧化物反应， 生成可溶的无色的显影剂璜酸盐，从而延长显影剂的寿命。
2
5.1暗室基本知识 5.1暗室基本知识
5.1.2暗室设备器材使用知识 5.1.2暗室设备器材使用知识 暗室常用器材有安全灯、温度计、天平、洗片槽、 烘干箱等。有的配备自动洗片机。
1、安全灯 不同种类胶片具有不同的感光波长范围。工业用射线胶 片对可见光的蓝色部分最敏感，对红色和橙色 片对可见光的蓝色部分最敏感，对红色和橙色不敏感。因此 红色和橙色不敏感。因此 用于射线胶片处理的安全灯一般采用暗红色和暗橙色 用于射线胶片处理的安全灯一般采用暗红色和暗橙色。 暗红色和暗橙色。 2、温度计 量程大于50℃ 量程大于50℃。 3、天平 天平使用后及时清洁。
5.2.2停显 5.2.2停显
从显影液中取出胶片后，显影仍在进行。 直接放入定影：易产生不均匀条纹和两色雾翳、污染定 影液。 停显液一般为2％～3 停显液一般为2％～3％的醋酸溶液。注意搅动（酸碱中 和产生CO 和产生CO2气泡。
暗室处理技术PPT课件
暗室不得有任何射线的辐射线(包括散射线)，射线不仅使胶片 感光，同时危及工作人员的健康。
在无法远离射线源的暗室(包括暗室门)，应采取适当的防护措 施。
.
3
暗室基本知识
(2)遮光性良好
胶片在显影及装片时暗室是不允许任何室外光透入的，以免 胶片感光，影响底片质量。暗室一般不开窗户，设有前室或 迷路口的暗室门，可有效地防止暗室门漏光，而工作人员出 入也很方便。此外，暗室的排风装置、空调机、供水管线穿 墙等也是漏光点，应采取适当措施堵实，以防漏光。
来调节pH值。显影液中加人硼砂，pH值为8-9．2；加入碳酸
钠，pH值为9—11；加入碳酸钠和氢氧化钠，pH值为10．5—
12。显影液的pH值越低，则显影速度越慢，所得影像颗粒较
细，反差较小。显影液的pH值高，则显影速度较快，所得影
像颗粒较粗，反差较大，灰雾也增大。根据性质和作用，称
硼砂为软性促进剂，碳酸钠为中性促进剂，氢氧化钠为硬性
(2)为保证安全，对新购置的安全灯应进行测试，对长期使用 的安全灯也应作定期测试。
测试方法为：在工作位置放置胶片，上盖黑纸，打开安全灯， 每隔数分钟移动一下黑纸，使胶片不同部位在安全灯下经受 不同时间的曝光，然后进行标准显影处理，将曝光部分与未 曝光部分比较，以黑度不明显增大为安全，据此可确定安全 灯的性能以及允许工作时间和工作距离。
米吐尔显影能力强、速度快、初影时间短，得到的影像较柔 和，反差小，称为软性显影剂。米吐尔适用的溶液PH值范围 很宽，在6-10之间均可使用。温度的变化对米吐尔的显影能 力影响不大。
菲尼酮是另一种软性显影剂，呈白色结晶粉末状，常温
下不溶于水，但易溶于碱性水溶液。菲尼酮与对苯二酚配合
使用时表现出极强的显影能力，且性能稳定。
暗室处理技术
象。 8.水洗水温应适当掌握，水温高时水洗效率也高，但药膜高度膨胀易产生
划伤药膜脱落等缺陷。 9.底片枯燥应选择没有灰尘的地方进展，由于湿底片极易吸附空气中的尘
埃。 10.热风干焊能缩短枯燥时间，但如温度过高易产生枯燥不均的条纹。 11.水洗后的底片外表附有很多水滴，如不除去会因枯燥不均产生水迹，可
用湿海绵擦去水漓，或浸入脱水剂溶液，使水从底片外表快速流尽。
暗室根本学问
二、显影液的配制及显影操作 (一)显影液的配制 1.显影液的组成及作用 一般显影液中含有四种主要成分：显影剂、爱护剂、促进剂
和抑制剂，此外有时还参加一些其他物质，例如坚膜剂和水 质净化剂等。
(1)显影剂 显影剂的作用是将已感光的卤化银复原为金属银。 常用的显影剂有米吐尔、菲尼酮、对苯二酚，它们各有不同
暗室根本学问
合理的显影液药物参加挨次应当是：爱护剂、显影剂、 促进剂，最终参加抑制剂。
但由于米吐尔难溶于亚硫酸钠溶液，故一般配制挨次 是：米吐尔、亚硫酸钠、对苯二酚、无水碳酸钠、溴 化钾。
显影液的配制应遵守以下各项规定： (1)各种药品应按配方中规定的数量称重。 (2)溶剂水温应掌握在50度左右。 (3)按配方中规定的挨次顺次溶解药品。 (4)肯定要在前一种药品完全溶解后，再参加下一种
特点。通过选择不同显影剂和不同的配方来调整显影性能。
米吐尔为白色或灰白色针状结晶或粉末，易溶于水，不易溶 于亚硫酸钠溶液，因此配制显影液时将米吐尔在参加亚硫酸 钠之前溶解。
暗室根本学问
米吐尔显影力量强、速度快、初影时间短，得到的影像较严 峻，反差小，称为软性显影剂。米吐尔适用的溶液PH值范围 很宽，在6-10之间均可使用。温度的变化对米吐尔的显影力 量影响不大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、定影液的组成及作用（酸性溶液）
定影液含四种成分：定影剂、保护剂、坚膜剂、 酸性剂
5.2.3定影
（1）定影剂：硫代硫酸钠（大苏打、海波） 硫代硫酸根离子与阴离子反应形成多种形式的络合物并溶 于水，同时卤离子也进入溶液，但并不参与反应，这样卤 化银就从乳剂层中 除去而溶解在定影液中。
AgBr N a 2 S 2O3 NaBr NaAgS2O3
配置溶解顺序： ①米吐尔－亚硫酸钠－对苯二酚－碳酸钠－溴化钾 ②亚硫酸钠－对苯二酚＋菲尼酮－碳酸钠－溴化钾 保管 显影液中虽然有亚硫酸钠起保护作用，但如长时 间暴露在空气中，仍然会受氧化而失去显影力。 因此，显影液应密封保存、避免高温。槽中显影 应加盖保存，盘中显影时 用毕应及时倒人瓶中密封保存，减少与空气接触 时间，延长其使用寿命。
5.2.3定影
(2)定影温度
温度影响到定影速度，随着温度的升高，
定影速度将加快。
温度过高，胶片乳剂膜过度膨胀，容易造成
划伤或药膜脱落。
通常规定为16—24℃。
5.2.3定影
(3)定影液的老化 定影液在使用过程中定影剂不断消耗，浓度 变小，而银的络合物和卤化物不断积累，浓 度增大，使得定影速度越来越慢，所需时间 越来越长，此现象称为定影液的老化。 使用老化的定影液，经过若干时间后，会分 解出硫化银，使底片变黄，所以对使用的定 影液，当其需要的定影时间已长到新液所需 时间的两倍时，即认为已经失效，需要换新 液。
5.1.4胶片处理程序和操作要点
胶片处理的注意事项：
1、显影温度对底片质量影响很大，必须严格控制
2、胶片放入影液前应在清水中预浸一下，以避
免显影不均匀。
3、显影时的搅动：最初30s不间断搅动，以后每
隔30s搅动一次。 4、停显时应不间断搅动。 5、停显温度最好与显影温度相同。 停显温度过高会导致“网纹”、“褶皱”等缺陷
5.3自动洗片机
自动洗片:
3）质量好——只要拍片条件正确，通过自动洗片
机处理的底片表面光洁、性能稳定、像质好。
4）劳动强度低——操作者只需将胶片逐张输入自
动洗片机即可，对操作者的技术熟练要求不高。
暗室处理技术
江苏省特检院 常州分院 陆志春 2015年 常州
暗室处理是射线照相检验的一道重要工 序，被射线曝光的带有潜影的胶片经过 暗室处理后变为带有可见影像的底片。 底片质量的好坏与暗室工作的技术水平 以及操作正确与否密切相关。 暗室处理分为手工处理和自动洗片机处 理。
5.1暗室基本知识
5.2.1显影
2、影响显影的因素 （1）时间 （2）温度 （3）搅动 （4）显影液的活性：显影液的种类、浓度、PH值 显影液的老化：显影作用减弱、活性降低、速度变慢、 反差减小、灰雾增大。 补充液：壁显影液有更高的PH值、显影剂和亚硫酸盐 浓度。 当加入的补充液达到原显影液体积的2倍时，药液必须 废弃。
5.2.1显影
显影液的配制 必须遵循一定的技术要求和某些原则，如果粗心大意 引起操作不当，往往会造成不应有的损失。 水量 配制时约占总量3／4的清水，使 水质 不得含有害杂质，最好用蒸馏水，或用煮沸冷 却并过滤的自来水。 水温 以50℃为宜，温度过高，容易引起显影剂氧化， 过低则药品溶解速度太慢。 按显影液配方中的排列顺序和数量逐一加入其他药品， 待前一种药品完全溶解后，再加入下一种药品，待全 部药品溶解后，再加入清水至全量。
像。
显影是暗室处理中最重要的环节，也是与影像质 量关系最密切的暗室处理过程。
5.2.1显影
1、显影液的组成及作用（碱性溶液）
显影液含显影剂、保护剂、促进剂和抑制剂四种成
（1）显影剂
作用：将已感光的卤化银还原为金属银。 常用的药品有： ①米吐尔－易溶于水，不易溶于亚硫酸钠溶液，因 此配置时应先溶解米吐尔。
5.1.1暗室布置知识
手工冲洗的暗室简图如下:
5.1暗室基本知识
5.1.2暗室设备器材使用知识
暗室常用器材有安全灯、温度计、天平、洗片槽、
烘干箱等。有的配备自动洗片机。
1、安全灯 用于胶片冲洗过程中的照明
不同种类胶片具有不同的感光波长范围。工业用 射线胶片对可见光的蓝色部分最敏感，对红色和橙 色不敏感。因此用于射线胶片处理的安全灯一般采 用暗红色和暗橙色。
胶片手工处理可分为盘式和槽式两种方式，盘 式处理易产生伪缺陷，所以目前多采用槽式处 理。 洗片槽用不锈钢或塑料制成，其深度应超过底 片长度20％以上，使用时应将药液装满槽，并 随时用盖将槽盖好，以减少药液氧化。槽应定 期清洗，保持清洁。
5.1.3配液注意事项
1、容器
使用玻璃、搪瓷、不锈钢或塑料制品，切忌使 用铜、铁、铝制品，因铜、铁等金属离子对显 影剂的氧化有催化作用。 2、水 配液使用蒸馏水、去离子水、煮沸后冷却水或 自来水。井水及河水应降低硬度后使用。
5.1.3配液注意事项
3、水温 配置显影液水温一般在30～50 ℃，温度不宜 太高，太高会促使某些药品氧化，太低有些药 品不易溶解。 配置定影液水温60～70 ℃ ，因硫代硫酸钠溶 解会吸收大量热量。
5.1.3配液注意事项
4、配液顺序
配液时应按配方的规定次序进行，不可改 变或颠倒顺序。 显影药液配置时，由于米吐尔不能溶于亚 硫酸钠溶液，因此应先加入，然后加入亚 硫酸钠，其他药品都应在亚硫酸钠后加 定影液配置时，亚硫酸钠必须在加酸前溶 解以防止硫代硫酸钠分解；硫酸铝钾必须 在加酸后溶解，以防止水解产生氢氧化铝 沉淀。
（2）保护剂 作用：阻止显影剂与进入显影液中的氧发生作用 常用药品：无水亚硫酸钠 显影剂易发生氧化，导致显影能力下降、浑浊， 寿命下降。 亚硫酸钠比显影剂具有更强的与氧结合能力，因
此能优先与氧结合，减少显影剂的氧化。同时还能
与显影剂的氧化物反应，生成可溶的无色的显影剂 璜酸盐，从而延长显影剂的寿命。
9.底片干燥应选择没有灰尘的地方进行，因为湿 底片极易吸附空气中的尘埃。
10.热风干焊能缩短干燥时间，但如温度过高易 产生干燥不均的条纹。
11.水洗后的底片表面附有许多水滴，如不除去 会因干燥不均产生水迹，可用湿海绵擦去水漓，
或浸入脱水剂溶液，使水从底片表面快速流尽。
5.1.6控制使用单位胶片处理的方法
5.2.3定影
(4)定影时的搅动 搅动可以提高定影速度，并使定影均匀。在 胶片刚放入定影液中时，应作多次抖动。在 定影过程中，应适当搅动，一般每两分钟搅 动一次。
5.2.4水洗和干燥
1、水洗：
16～24℃流动水冲洗20～30min。
目的: 将胶片表面和乳剂膜内吸附的硫代硫酸钠及银盐 络合物清除掉。否则硫化银会使底片发黄，影响底 片影像质量。
5.2.2停显
停显
从显影液中取出胶片后，显影仍在进行。
直接放入定影：易产生不均匀条纹和两色
雾翳、污染定 影液。
停显液一般为2％～3％的醋酸溶液。 注意搅动（酸碱中和产生CO2气泡。
5.2.3定影
定影
经过显影之后，胶片乳剂层中感光的卤化银还 原为金属银，但大部分未感光的卤化银没有发生变 化，还保留在乳剂层中。 将胶片表面未感光的卤化银从乳剂层中去除。
2、干燥
去除膨胀的乳化剂中的水分。 自然干燥和烘箱干燥（热风温度不超过40 ℃）
5.3自动洗片机
自动洗片:
采用连冲洗方式，能自动完成显影、定影、水洗、
烘干整个暗室处理过程，
它与手工处理胶片相比有以下优点：
1）速度快——自动洗片机能在8min~12min内提 供干燥好的可供讦定的射线照相底片。 2）效率高——每小时约可处理360mmXIOOmm 胶片100张~200张。
5.1.1暗室布置知识
1、足够的空间，不宜过小、过窄。 2、暗室应分干、湿区。 干区： 摆放胶片、暗袋、增感屏等器材、装、切片 湿区： 显影、定影、水洗、干燥等操作 3、器材摆放位置合理，易于操作。
5.1.1暗室布置知识
4、暗室要完全遮光，进口处设过渡区或双重门 5、暗室附近如有射线源，应注意屏蔽。 6、暗室应有通风换气设备和排水系统以及温湿 度控制设施。 7、地面及工作台应保持干燥、清洁。
子。因此显影液不仅要呈碱性，而且还应具有保持
碱性PH值的良好缓冲性能。
显影液的PH值低 显影速度慢
显影液的PH值高 显影速度快
影像颗粒细 反差小
影像颗粒粗 反差大
5.2.1显影
（4）抑制剂 作用：抑制灰雾。 常用药品：溴化钾、苯丙三氮唑 不加抑制剂的显影液对已感光和未感光的溴化银颗粒区 别能力很小，从而形成灰雾倾向。 加入溴化钾后，溴离子会吸附在溴化银颗粒周围，从而 阻滞显影作用，但这种阻滞程度不同，对未感光的颗粒阻滞 作用大，对已感光的溴化银颗粒阻滞作用小，从而使显影灰 雾降低。 抑制剂在抑制灰雾的同时也抑制了显影速度，这样有利 于显影均匀。 抑制剂对影像层次和反差起调节和控制作用。
2、影响定影的因素
（1）定影时间
（2）定影温度
（3）定影液的老化 （4）搅动
5.2.3定影
2、影响定影的因素 （1）定影时间 通透时间 从胶片放入定影液中，胶片乳剂膜的乳黄色消 失，变为透明这段时间称为“通透时间”,这时意味着 显影的卤化银已被定影剂溶解， 定影时间 规定整个定影时间为通透时间的2倍。 定影速度因定影配方不同而异，定影温度、搅动 以及定影液老化程度。射线照相底片在标准条件下， 采用硫代硫酸钠配方的定影液，所需的定影时间一 般不超过15min。 如采用硫代硫酸铵作定影剂，定影时间将大大缩短。
5.1.4胶片处理程序和操作要点
