手机USB充电器电路原理与电路分析说明

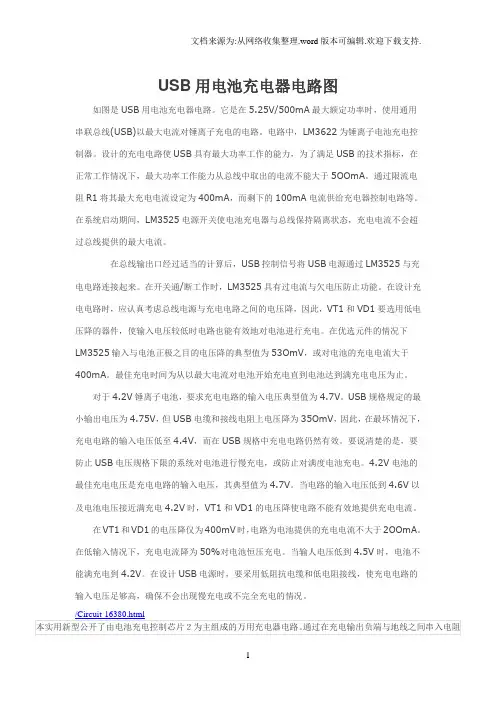

手机充电器原理分解和图

USB用电池充电器电路图如图是USB用电池充电器电路。

它是在5.25V/500mA最大额定功率时，使用通用串联总线(USB)以最大电流对锤离子充电的电路。

电路中，LM3622为锤离子电池充电控制器。

设计的充电电路使USB具有最大功率工作的能力，为了满足USB的技术指标，在正常工作情况下，最大功率工作能力从总线中取出的电流不能大于5OOmA。

通过限流电阻R1将其最大充电电流设定为400mA，而剩下的100mA电流供给充电器控制电路等。

在系统启动期间，LM3525电源开关使电池充电器与总线保持隔离状态，充电电流不会超过总线提供的最大电流。

在总线输出口经过适当的计算后，USB控制信号将USB电源通过LM3525与充电电路连接起来。

在开关通/断工作时，LM3525具有过电流与欠电压防止功能。

在设计充电电路时，应认真考虑总线电源与充电电路之间的电压降，因此，VT1和VD1要选用低电压降的器件，使输入电压较低时电路也能有效地对电池进行充电。

在优选元件的情况下LM3525输入与电池正极之目的电压降的典型值为53OmV，或对电池的充电电流大于400mA。

最佳充电时间为从以最大电流对电池开始充电直到电池达到满充电电压为止。

对于4.2V锤离子电池，要求充电电路的输入电压典型值为4.7V。

USB规格规定的最小输出电压为4.75V，但USB电缆和接线电阻上电压降为35OmV，因此，在最坏情况下，充电电路的输入电压低至4.4V，而在USB规格中充电电路仍然有效。

要说清楚的是，要防止USB电压规格下限的系统对电池进行慢充电，或防止对满度电池充电。

4.2V电池的最佳充电电压是充电电路的输入电压，其典型值为4.7V。

当电路的输入电压低到4.6V以及电池电压接近满充电4.2V时，VT1和VD1的电压降使电路不能有效地提供充电电流。

在VT1和VD1的电压降仅为400mV时，电路为电池提供的充电电流不大于2OOmA。

在低输入情况下，充电电流降为50%对电池恒压充电。

USB供电的充电电路图及原理介绍

USB供电的充电电路图及原理介绍USB（Universal Serial Bus）是一种用于连接电子设备的通用接口标准，广泛应用于电脑、手机、摄像机等设备之间的数据传输和充电。

USB供电的充电电路主要由电源适配器、USB线和充电设备三部分组成。

下面将详细介绍USB供电的充电电路图及其原理。

1.电源适配器：电源适配器是提供稳定电压和电流的装置，一般使用交流电源，通过内部的变压器、整流电路和滤波电路转换为直流电。

其输出电压通常为5V，输出电流根据充电设备的需求而定。

电源适配器中也包含了过压保护、短路保护等安全电路，确保充电过程中的安全性和稳定性。

B线：USB线是连接电源适配器和充电设备之间的传输介质，它由四根线组成，分别是VCC线、数据线（D+和D-）和地线。

其中VCC线是供电线，传输电源适配器输出的电压和电流给充电设备，数据线用于传输数据和控制信号。

3.充电设备：充电设备是通过USB线接收电源适配器提供的电源，并将电能转化为电池中储存的化学能。

充电设备通常由电池管理芯片、充电管理芯片和电池组成。

电池管理芯片用于监测电池的电压和电流，并控制电池的充电状态。

当电池电压低于一定阈值时，电池管理芯片会启动充电管理芯片。

充电管理芯片根据电池管理芯片的信号控制充电电流和电压，并对电池进行适当的充电。

充电管理芯片还会监测充电过程中的温度和电压，以保证充电安全和充电效率。

电池是充电设备的能量储存器，通过充电将电能储存在电池中。

电池的类型有很多种，如锂离子电池、镍氢电池等，不同类型的电池具有不同的充电方式和特性。

1.电源适配器将交流电转换为稳定的直流电，并输出到USB线中的VCC线上。

B线将电源适配器的输出电压和电流传输给充电设备。

3.充电设备中的电池管理芯片监测电池电压，并判断是否需要充电。

4.当电池管理芯片判断需要充电时，会发送信号给充电管理芯片。

5.充电管理芯片根据电池管理芯片的信号控制充电电流和电压，对电池进行充电。

手机充电器原理图分析

手机充电器原理图分析
手机充电器是用来给手机充电的设备，其原理图可以分为输入部分和输出部分。

输入部分主要包括电源插头、电源线和电源适配器。

电源插头将交流电源接入充电器，电源线将电源信号传输到电源适配器。

电源适配器将交流电转换为直流电，并对电压进行调整。

输出部分主要包括输出线和USB插头。

输出线将调整后的直
流电传输到USB插头，供手机充电使用。

在电源适配器中，常见的电力转换器是开关电源。

开关电源包括变压器、整流器、滤波器和稳压器。

变压器将输入的交流电源通过变压比转换为较低或较高的交流电压。

整流器将交流电压转换为脉冲形式的直流电压。

滤波器通过滤除脉冲中的高频噪声，使输出电压变得更加平滑。

稳压器将滤波后的直流电压调整为所需的稳定电压，用于供给手机充电。

通过手机充电器原理图分析，我们可以看到其主要包括输入部分和输出部分。

输入部分包括电源插头、电源线和电源适配器，用于将交流电转换为直流电，并对电压进行调整。

输出部分包括输出线和USB插头，用于将调整后的直流电传输到手机进
行充电。

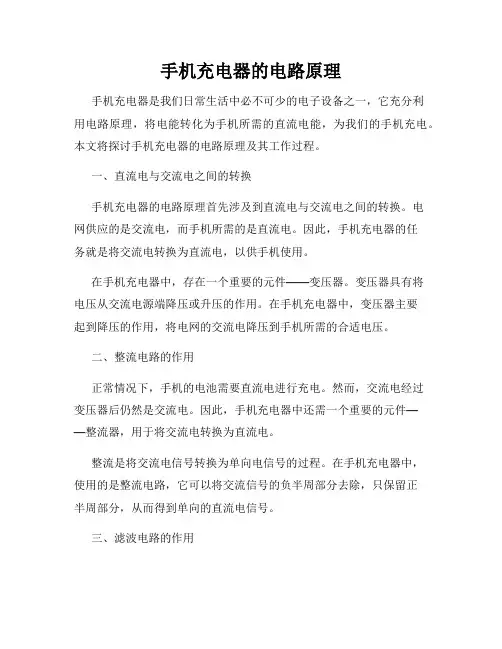

手机充电器的电路原理

手机充电器的电路原理手机充电器是我们日常生活中必不可少的电子设备之一，它充分利用电路原理，将电能转化为手机所需的直流电能，为我们的手机充电。

本文将探讨手机充电器的电路原理及其工作过程。

一、直流电与交流电之间的转换手机充电器的电路原理首先涉及到直流电与交流电之间的转换。

电网供应的是交流电，而手机所需的是直流电。

因此，手机充电器的任务就是将交流电转换为直流电，以供手机使用。

在手机充电器中，存在一个重要的元件——变压器。

变压器具有将电压从交流电源端降压或升压的作用。

在手机充电器中，变压器主要起到降压的作用，将电网的交流电降压到手机所需的合适电压。

二、整流电路的作用正常情况下，手机的电池需要直流电进行充电。

然而，交流电经过变压器后仍然是交流电。

因此，手机充电器中还需一个重要的元件——整流器，用于将交流电转换为直流电。

整流是将交流电信号转换为单向电信号的过程。

在手机充电器中，使用的是整流电路，它可以将交流信号的负半周部分去除，只保留正半周部分，从而得到单向的直流电信号。

三、滤波电路的作用在经过整流电路后，产生的直流电仍然存在一些脉动。

手机充电器的电路原理中还包括一个滤波电路，用于去除这些脉动，使得输出的直流电更加稳定。

滤波电路通常采用电容器进行构建。

电容器具有储存电荷的特性，它能够吸收脉动电流并释放稳定的直流电流，从而实现对直流电信号的平滑调节。

四、稳压电路的作用在手机充电器的电路原理中，还有一个重要的元件——稳压器，用于稳定输出的直流电压。

稳压器可以抵消电源电压波动、负载变化等因素对输出电压的影响，从而确保手机充电时电压始终保持稳定。

稳压器通常采用集成电路的形式。

通过对输入电压进行采样并进行反馈控制，稳压器可以自动调节输出电压的大小，保持恒定。

这样，手机充电器就能够准确地提供所需的电压，以保证手机安全充电。

五、保护电路的作用在手机充电器的电路原理中，还有一个必不可少的部分——保护电路。

保护电路可以监测充电过程中的电流和电压，并根据需要进行调节，以保护手机免受过电流、过电压等不良因素的影响。

USB供电的充电电路图及原理介绍

USB充电电路图及原理介绍除直接供电USB器件外，USB更有用的一个功能是用USB电源进行电池充电。

由于很多便携装置（如MP3播放机,PDA）与PC交换信息,所以，电池充电和数据交换同时在一条缆线上进行将会使装置方便性大大增强。

把USB和电池供电功能结合起来,扩大了“非受限”装置（如移动web相机连接PC或不连接PC 工作）的工作范围。

在很多情况下，不必携带不方便的AC适配器。

从USB对电池充电可以复杂也可以简单，这取决于USB设备要求。

对设计有影响的因素通常是“成本"、“大小”和“重量”.其它重要的考虑包括：1）当设备插入到USB端口时，带放电电池的设备能够以多快的速度进入完全工作状态；2)所允许的电池充电时间；3)受USB限制的电源预算；4）包含AC适配器充电的必要性。

本文从电源观点详述USB之后，将针对这些问题给出解决方案。

图1 USB电压降（来自通用串行总线规定Rev2。

0）图2 USB器件插孔图3 从USB简单充电100mA和从AC适配器充电350mA不需要枚举,这是因为USB 充电电流不超过“一个单元负载”(100mA).3。

3V系统负载总是从电池汲取电流。

USB电源所有主机USB设备(如PC和笔记本电脑)至少可以供出500mA电流或每个USB插口提供5个“单元负载”。

在USB述语中,“一个单元负载”是100mA。

自供电USB插孔也可以提供5个单元负载。

总线供电USB插孔保证提供一个单元负载(100mA)。

根据USB规范和图1的说明，在缆线外设端，来自USB主机或供电插孔的最小有效电压是4。

5V，而来自USB总线供电插孔的最小电压是4。

35V。

这些电压在为锂离子电池充电时（一般需要4。

2V),其余量是很小的。

插入USB端口的所有设备开始汲取的电流不得大于100mA。

在与主机通信后，器件可决定它是否可以占用整个500mA。

USB外设包含两个插孔中的一个.两个插孔都比PC和其他USB主机中的插口要小。

单口USB充电器工作原理

单口USB充电器工作原理
单口USB充电器工作原理：
1. 交流电输入：单口USB充电器通常通过插入交流电源来获取电能，一般是通过供电插头将交流电连接到电源适配器的输入端。

2. 变压器：交流电输入后，充电器通常会包含一个变压器，用于将高电压（如220V或110V）的交流电转换为较低的直流电压。

3. 整流器：变压器转换交流电压后，通常使用整流器将交流电转换为直流电。

整流器通常包含一系列二极管，用于将交流电转换为只有一个方向的直流电。

4. 滤波器：由于整流后的直流电可能存在一些波动或噪声，因此单口USB充电器通常还会包含一个滤波器，用于去除这些不稳定部分，以获得更稳定的直流电。

5. 稳压器：为了确保输出的电流和电压在规定的范围内，单口USB充电器通常会配备一个稳压器，可以保持电压和电流的稳定输出。

6. USB输出：经过稳压后的直流电被连接到USB插口，以便连接到设备需要充电的USB接口上。

综上所述，单口USB充电器通过交流电输入，经过变压器转
换为较低的直流电压，然后通过整流器、滤波器和稳压器处理，最终输出稳定的电流和电压供连接设备充电。

USB手机电池充电器原理

USB手机电池充电器原理一、产品简介万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。

用户根据需要可以调节充电器电极距离。

两个状态指示灯，一个电源识别，另一个充电指示。

通过状态指示灯可方便看出电池的充电情况。

1.主要性能指标（1）输入电压：AC: ~220V（2）输出电压：USB输出：DC5V ；电池充电输出：4.2V（3）输出电流：最大200mA（4）自动识别电池极性（5）用途：手机电池充电；MP3,MP4充电（6）电池充满后自动断电2.工作原理该充电器电路主要由振荡电路、充电电路、充电指示电路、USB电源输出电路、电池极性自动判别电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、4mA，输出电压DC4．2V、输出电流在150mA～180mA。

在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性已识别，可以接通电源充电。

（1）高压整流电路该电路由二极管D4、电解电容C4组成。

对工频220V直接进行半波整流。

当空载时可输出310V高电压。

当振荡电路工作后此电压降低到100V左右。

（2）振荡电路该电路主要由三极管Q1、Q9及开关变压器T1等组成。

R3、R4、R13及T1-1主线圈为Q1设定了合适的静态工作点，使Q1工作在放大区。

C3、R2及T1-2副线圈组成反馈回路，为Q1提供正反馈电压，使Q1形成振荡输出。

Q9、D1、D3、D10、C1的作用是稳定去Q1的振荡工作点。

使Q1输出稳定的交流电压。

C3、T1的参数可控制振荡器的振荡频率。

此振荡器振荡频率可达几千赫兹。

（3）低压整流电路D5、C2组成低。

手机充电器的电路原理

手机充电器的电路原理手机充电器是一种将交流电转换为手机所需直流电的电子设备。

其工作原理涉及到交流转直流、变压、电压稳定等关键电路。

手机充电器的主要工作原理是通过变压器将交流电转换为较低电压的交流电，然后通过整流电路将交流电转换为直流电，最后通过电压稳定电路将输出电压稳定在合适的范围内。

变压器是充电器中最关键的部件之一。

它由一个铁芯和两个线圈组成，一个被称为主线圈，另一个被称为辅助线圈。

当主线圈中通有交流电时，铁芯会产生磁场，这个磁场通过铁芯传递给辅助线圈，从而使辅助线圈中产生电流。

由于主线圈和辅助线圈的匝数不同，因此变压器可以实现输入电压和输出电压的变换。

在手机充电器中，输入电压通常为220V，而输出电压通常为5V。

整流电路是将交流电转换为直流电的关键部分。

它通过一系列的二极管或整流桥来实现。

当输入交流电通过二极管或整流桥时，它们会将负半周的电流方向反转，使得输出电流变成单向的直流电。

这种变换的过程可以通过使用整流桥来实现全波整流，或者使用两个二极管来实现半波整流。

电压稳定电路是将输出电压稳定在合适范围内的关键部分。

由于电网电压的波动或负载变化，输出电压可能会有一定的波动。

为了解决这个问题，充电器通常会采用电容器滤波。

电容器可以平滑输出电压的波动，使其保持在稳定的范围内。

此外，稳压电路还可以通过负反馈控制输出电压的稳定性。

当输出电压变化时，负反馈电路将检测到这一变化，并通过调整控制元件（如稳压管）的导通状态来控制输出电压的稳定性。

此外，充电器还包含一些保护电路，用于保护充电器和手机的安全。

例如，过流保护电路可以检测到输出电流超过一定限制时，立即切断电源以防止损坏。

过热保护电路可以检测到温度超过一定限制时，同样切断电源。

这些保护电路保证了充电器和手机在使用过程中的安全性。

综上所述，手机充电器的工作原理主要涉及到变压、整流和稳压等关键电路。

通过变压器将交流电转换为较低电压的交流电，然后通过整流电路将交流电转换为直流电，最后通过电压稳定电路将输出电压稳定在合适的范围内。

usb线充电原理

usb线充电原理
USB线充电原理是通过将电流从电源传输到充电设备的过程。

在USB线中，有四根线，其中两根是用于传输数据的数据线，另外两根则是用来传输电流的电源线。

当插上USB线时，电源线中的一根将连接到电源的正极，另
一根则连接到电源的负极。

这样就形成了一个完整的电路，电流可以从电源源源不断地流入充电设备中。

USB线传输电流的原理主要依靠电压差。

正常情况下，电源
会提供一个固定的电压，例如5伏特。

当电源线连接到充电设备后，充电设备内部会有一个电路，它会根据电压差来决定电流的大小。

充电设备内部设置了一个电阻，这个电阻的阻值决定了通过USB线传输的电流大小。

通常情况下，充电设备会根据这个
电阻的阻值来确定需要多大的电流来充电。

不同的设备根据其充电需求设置了不同的电阻阻值。

当USB线连接到电源后，电源会提供固定的电压，充电设备
内的电阻会将电压转换成电流并输入到设备中进行充电。

这样就实现了通过USB线进行充电的原理。

手机usb充电线原理

手机usb充电线原理
手机USB充电线是一种用于手机充电的电源线。

它的原理是利用USB接口传输电能，使手机能够从电源源头获得充电电流。

USB充电线由四根导线组成：红色和黑色的导线是用于传输电源正负极的直流电，绿色和白色的导线则是用于数据传输的差分信号线。

在充电过程中，主要是通过红色和黑色的导线进行电力的传输。

当充电器插入电源时，电流从电源输入端进入充电器，并通过充电器内部的电路进行稳压和充电保护。

之后，电流通过USB充电线的红色导线传输到手机的正极（即手机的充电接口）。

同时，黑色导线将电流从手机的负极返回到充电器。

手机的充电接口有一个内部的充电控制芯片，它负责将接收到的电流转换为手机需要的电压和电流，并进行合适的分配和管理，以保证手机充电的安全和稳定。

充电线内的绿色和白色导线主要用于数据传输，例如连接手机与电脑进行文件传输或充电器与手机之间的通信。

这些导线的作用是通过差分传输方式传递数据信号，以便双方设备进行通信和数据交换。

总的来说，手机USB充电线的原理是通过传输电流的红色和黑色导线将电能从电源传输到手机，以实现手机的充电功能。

同时，绿色和白色导线用于数据传输和通信。

这种充电线的设
计和构造使得手机能够方便地进行充电和与其他设备进行连接和数据交换。

USB充电器的电路

USB充电器的电路本文介绍一种比较常见USB充电器的电路，其电路图如下：该电路的工作过程：R4是启动电阻，C3和R7是正反馈电路，IC1，Q2，D8和R10组成稳压电路。

稳压过程是这样的，当USB输出电压因为负载轻而升高时，流过IC1发光管的电流会增大，因为I≈（Vusb-Vd8-Vled）/R10,其中Vd8是稳压管D8的稳压值，它是一定的，Vled是光电耦合器IC1里发光管的正向压降，当Vusb增大，则（Vusb-Vd8-Vled）增大，因此流过IC1发光管的电流I会增大，而流过IC1的光敏三极管的电流也会增大，因此，Q2的基极电流会增加，Q2的Vce 会降低，这将导致Q1的基极电压下降，这样会使Q1提前截止，Q1提前截止则会使Vusb输出电压降低。

而当Vusb因为负载重而降低时，其稳压过程与上面的过程相反，这个就不分析啦。

过流保护电路的分析，过流保护电路由R1,R2和Q2组成，当Q1因为未知原因Ic增大时，（由于Q2基极的电流由两部分组成，光藕IC1的电流和由R2流入的电流，）IcXR1会增大，I R2=(I c XR1-V Q2 BE)/R2也会随之增加，当正常工作时，这部分电路产生的电流会很小，当Q1工作异常时，这部分的电流会增加很多，当增加足够大时，Q2会饱和导通，致使Q1截止，停止工作，起到保护Q1不会因为大电流而烧毁的作用。

常见故障及维修：1.充电器插在交流电源上无反应，电源指示灯LED1不亮，则主要检查启动电阻R4是否开路。

再就检查正反馈电路C3和R7是否正常。

C4是否短路。

2.充电器如果Q1三极管是被炸裂，保险电阻烧断。

该电路Q1坏时，Q2几乎不能幸免，因此换Q1时Q2多数也是需要换的，换完后需要检测一下,稳压回路的器件是否完好，特别是D8。

过流电路的电阻R1是否烧毁。

3.光电耦合器IC1的检测，在usb充电器输出端接一个可调的直流稳压源，先将输出调到4V左右，然后缓慢的调节到5V，同时用万用表检测光藕三级管端的两脚电阻是否有变化，如果有变化，则Ic完好，否则Ic损坏。

手机充电用的什么原理线

手机充电用的什么原理线手机充电线的原理是基于电磁感应和电流传输的。

手机充电线通常由一个USB插头和一个连接电池充电接口的插头组成。

在进行充电时，首先将USB插头插入电源适配器或电脑的USB接口，然后将另一端插入手机的充电口。

首先，了解一下电磁感应的原理。

电磁感应是指当一个导体在磁场中运动或磁场发生变化时，会在导体中产生感应电动势，从而产生电流。

根据法拉第电磁感应定律，感应电动势与导体中的磁场变化率成正比，并且感应电动势的方向与磁场变化的方向相反。

在手机充电线中，电源适配器或电脑的USB接口上的电流激励起一个交变电流。

当充电线插入电源适配器或电脑的USB接口时，交变电流通过线圈中的导线，产生一个变化的磁场。

同时，手机内部充电口的附近也有一个类似线圈的感应线圈。

当充电线插入手机的充电口时，感应线圈中的导线也会受到电源适配器或电脑USB接口上交变电流产生的磁场的影响。

根据电磁感应原理，当感应线圈中的导线处于交变磁场中时，会在导线中产生感应电动势。

这个感应电动势会驱动电荷在导线中形成电流，进而传输到手机电池中进行充电。

另外，为了提高充电速度和效率，手机充电线一般使用铜作为导线材料。

铜具有良好的导电性能，能够更好地传输电流。

此外，手机充电线还会采用多股细导线或铝箔包围导线的软栓线设计，这样可以增加导线的灵活性和耐用性。

此外，手机充电线还会采用多层绝缘材料来包裹导线，从而减少导线与外界环境的干扰。

绝缘材料可以防止导线短路或受到其他外界物质的损坏。

总结来说，手机充电线的原理是基于电磁感应和电流传输的。

当充电线插入电源适配器或电脑的USB接口时，交变电流激励导线中产生变化的磁场。

同时，手机内部的感应线圈受到这个交变磁场的影响，产生感应电动势，驱动电流流入手机电池中进行充电。

手机充电线还采用优质的导线和绝缘材料，以提高传输效率和保护导线。

综上所述，手机充电线的原理是基于电磁感应和电流传输。

USB充电器电路

MP3、MP4、手机USB充电器电路与说明图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。

接通电源后，C1会有300V 左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。

当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。

本电路虽然元件少，但是还设计有过流过载短路保护功能。

当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。

因此，改变R1的大小，可以改变负载能力，如果要求输出电流小，例如只需要输出5V100MA，可以将R1阻值改大。

当然，如果需要输出5V500MA的话，就需要将R1适当改小。

注意：R1改小会增加烧坏Q1的可能性，如果需要大电流输出，建议更换13003、13007中大功率管。

C4、R5、D5起什么作用呢？T1变压器是电感元件，Q1工作在开关状态，当Q1截止时，会在集电极感应出很高的电压，这个电压可能高达1000伏以上，这会使Q1击穿损坏，现在有了高速开关管D5，这个电压可以给C4充电，吸收这个高压，C4充电后可以立即通过R5放电，这样Q1不会因集电极的高电压击穿损坏了，因此，这三个元件如有开关或者损坏，Q1是非常危险的，分分秒秒都可能会损坏。

USB移动充电器电路图讲解

USB移动充电器电路图讲解在笔记本（电脑）和计算机中使用（USB）移动充电器插座可以更轻松地为移动设备充电。

该电路为您的（手机）充电提供 4.7 伏的受控电压。

USB插座提供5伏直流（电源）和100毫安（电流），足以为手机轻轻充电。

我们还可以利用该电路在路上为手机充电。

因此，我们可以将其归类为手机旅行充电器电路。

充电是使用手机的USB （连接器）完成的，这是为手机充电非常有用的电压源。

当今市场上的大多数计算机都有两到四个USB （端口）。

USB 一词代表通用串行总线。

这是将数据传入和传出计算机的（最新）迭代方式之一。

事实上，USB 端口向外部设备提供5 伏的电力，并且可以在引脚1 处找到，但引脚4 的电压为0V，这一事实引起了我们的担忧。

USB 端口可提供高达100 毫安的电流，对于这种普通应用来说绰绰有余。

USB移动充电器电路图：该电路中使用的元件：R1-470EC1-100uF/25VT1-BC547（齐纳）（二极管）-4.7V/。

5W二极管-1N4007组件说明：（电阻）：电路中的电流由电阻控制。

（电容器）：主要用于储存电荷。

它有极化和非极化两种类型，（电解电容）器是极化的例子，而陶瓷和纸（电容）器是非极化的。

（晶体管）：用于放大（信号）强度或打开或关闭电路。

齐纳二极管：当电压达到击穿点时，它开始工作，但处于反向偏置状态。

二极管：它有两个（端子），称为阳极和阴极。

它允许电流仅在正向流动，而阻止电流在反向流动。

USB移动充电器电路说明：大量移动电池工作电压为3.6 伏，容量为1000 至1300mAh。

这些电池由三个（锂电池）组合而成，每个锂电池的额定电压为 1.2 伏。

为了快速为手机充电，需要 4.5 伏电压和300-500 mA 电流范围。

如果您想提高电池效率，最好缓慢充电。

下面描述的电路在4.7 伏的稳压电压下工作，并提供足够的电流为您的手机缓慢充电。

输出端的电压由名为T1 的晶体管协调。

手机usb充电原理

手机usb充电原理
手机USB充电原理是通过将充电器连接至手机的USB插口来
传输电能，以供给手机充电使用。

当充电器插入手机的USB
插口时，充电器内的电源会将交流电转换成直流电，并通过USB线缆传输到手机中。

USB插口一般有4根线：VCC（电源正极）、D+（数据+）、D-（数据-）和GND（接地）。

在充电过程中，VCC和GND
起到给手机供电的作用，而D+和D-则用于与手机进行通信。

当充电器插入手机时，手机会检测到USB插口接入的是一个
充电器而不是一个数据传输设备。

手机会通过D+和D-线路发
送一些特定的电压信号给充电器，以告知充电器是否支持快速充电、是否支持高电流充电等。

充电器接收到这些信号后，会根据手机的需求进行相应的电流和电压输出调整。

一旦充电器输出所需的电流和电压，手机的充电管理电路会控制电流的流向，将电能输入到手机的电池中进行储存。

手机的电池充电过程中，充电管理电路会通过监测电池电压、电流和温度等参数，来确保充电过程的安全和高效。

总之，手机USB充电原理是通过充电器将交流电转换成直流电，并通过USB线缆传输到手机中，手机的充电管理电路会
控制充电过程以确保电池的安全和高效充电。

手机充电器的原理

手机充电器的原理
手机充电器的原理是利用变压器的工作原理来实现将交流电转换为直流电并传递给手机电池充电的过程。

具体原理如下：
1. 输入端：手机充电器将输入220V交流电通过插头连接到电源上。

交流电是一种周期性改变方向的电流。

2. 变压器：手机充电器内部有一个变压器，变压器是由若干匝的主线圈和次线圈组成。

通过改变主次线圈的匝数比例，可以实现输入电压的升降。

3. 变压器的工作原理：通过输入220V的交流电使主线圈产生交变磁场，这个磁场会通过次线圈传递出去。

根据电磁感应定律，当磁场发生变化时，会在次线圈中引起感应电动势。

而次线圈的匝数比例决定了感应电动势的大小，从而实现电压的升降。

4. 整流电路：变压器输出的是交流电，而手机电池需要直流电才能充电。

所以在手机充电器中有一个整流电路，将交流电转换为直流电。

常见的整流电路是采用二极管桥整流器，将交流电转换成脉冲的直流电。

5. 滤波电容：直流电经过整流电路后会变成脉冲形式，为了让充电电流更加稳定，手机充电器会使用一个滤波电容来平滑电流，将脉冲形式的电流转换为平稳的直流电流。

6. 输出端：经过整流和滤波后的稳定直流电流会传递给手机电
池进行充电。

充电器会根据电池的类型和状态，对输出电流进行控制，以确保充电效果最佳且不损害电池。

手机充电器电路图及原理分析

手机充电器电路图及原理分析充电器简单原理分析:分析一个电源，往往从输入开始着手。

220V 交流输入，一端经过一个IN4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，只能推断输出段没有续流管和储能电感推断出为反激电路。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

手机充电器电路原理和检修方法

手机充电器电路原理和检修方法一、手机充电器电路原理1.交流输入电路：手机充电器一般采用交流输入电压，交流输入电路主要由输入电源插座、保险丝、开关、滤波电容和稳压电容等组成。

输入电源插座将外部交流电源与充电器连接，通过保险丝保护充电器电路的安全，开关控制电路的通断，滤波电容用于消除输入电压的高频噪声，稳压电容能够对输入电压进行稳定。

2.整流滤波电路：整流滤波电路用于将交流电转换为直流电。

它一般由整流桥、滤波电容和滤波电阻组成。

整流桥将交流电转换为脉冲直流电，滤波电容通过充电和放电的过程平滑输出电流，滤波电阻能够进一步消除输出电流中的高频噪声。

3.电压稳定电路：电压稳定电路用于将输出电压稳定在手机所需的电压范围内。

它一般由稳压二极管、稳压三极管和反馈电路组成。

稳压二极管能够将输出电压稳定在一定范围内，稳压三极管通过反馈电路对输出电压进行调整，保持其稳定工作。

4.输出电路：输出电路用于将稳定电压输出给手机进行充电。

它一般由输出插座、输出滤波电容和保护电路组成。

输出插座将手机连接到充电器，输出滤波电容能够消除输出电压中的杂波，保护电路用于保护充电器和手机免受电流过大或电压过高的损害。

二、手机充电器的检修方法1.检查充电线：有时手机充电器不能正常工作是由于充电线断裂或损坏导致的。

可以通过检查充电线上是否有外露的金属线，或使用万用表检测充电线是否通电来判断充电线是否正常。

2.检查充电插座：有时手机充电器不能正常工作是由于充电插座接触不良或脱落导致的。

可以通过检查插座是否有变形、氧化或松动来判断插座是否需要更换。

3.检查保险丝：有时手机充电器不能正常工作是由于保险丝熔断导致的。

可以通过检查保险丝是否熔断或使用万用表测试保险丝是否导通来判断保险丝是否需要更换。

4.检查电容和电阻：有时手机充电器不能正常工作是由于电容和电阻损坏导致的。

可以通过使用万用表测试电容和电阻的阻值是否正常来判断它们是否需要更换。

5.检查稳压电路：有时手机充电器不能正常工作是由于稳压电路故障导致的。
