初三物理欧姆定律专项综合练习题(含答案)

合集下载

(物理)初三物理欧姆定律专项测试题(含答案)

(物理)初三物理欧姆定律专项测试题(含答案)

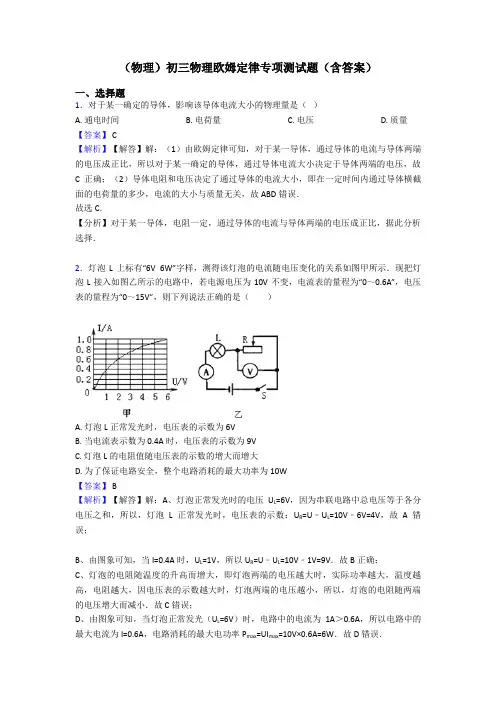

(物理)初三物理欧姆定律专项测试题(含答案)一、选择题1.对于某一确定的导体,影响该导体电流大小的物理量是()A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解:(1)由欧姆定律可知,对于某一导体,通过导体的电流与导体两端的电压成正比,所以对于某一确定的导体,通过导体电流大小决定于导体两端的电压,故C正确;(2)导体电阻和电压决定了通过导体的电流大小,即在一定时间内通过导体横截面的电荷量的多少,电流的大小与质量无关,故ABD错误.故选C.【分析】对于某一导体,电阻一定,通过导体的电流与导体两端的电压成正比,据此分析选择.2.灯泡L上标有“6V 6W”字样,测得该灯泡的电流随电压变化的关系如图甲所示.现把灯泡L接入如图乙所示的电路中,若电源电压为10V不变,电流表的量程为“0~0.6A”,电压表的量程为“0~15V”,则下列说法正确的是()A. 灯泡L正常发光时,电压表的示数为6VB. 当电流表示数为0.4A时,电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全,整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解:A、灯泡正常发光时的电压U L=6V,因为串联电路中总电压等于各分电压之和,所以,灯泡L正常发光时,电压表的示数:U R=U﹣U L=10V﹣6V=4V,故A错误;B、由图象可知,当I=0.4A时,U L=1V,所以U R=U﹣U L=10V﹣1V=9V.故B正确;C、灯泡的电阻随温度的升高而增大,即灯泡两端的电压越大时,实际功率越大,温度越高,电阻越大,因电压表的示数越大时,灯泡两端的电压越小,所以,灯泡的电阻随两端的电压增大而减小.故C错误;D、由图象可知,当灯泡正常发光(U L=6V)时,电路中的电流为1A>0.6A,所以电路中的最大电流为I=0.6A,电路消耗的最大电功率P max=UI max=10V×0.6A=6W.故D错误.【分析】由电路图可知,灯泡L与滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流;(1)灯泡正常发光时的电压和额定电压相等,根据欧姆定律求出电压表的示数;(2)根据图象读出当电流表示数为0.4A时,灯泡两端的电压,根据电阻的串联特点求出电压表的示数;(3)灯泡两端的电压越大时,实际功率越大,温度越高,电阻的越大,根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化,进一步得出灯泡电阻与电压表示数之间的关系;(4)根据图象可知灯泡正常工作时的额定电流,并与电流表的量程相比较得出电路的最大电流,即可判断灯泡是否能正常工作;根据P=UI求出电路消耗的最大电功率.3.如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是螺线管。

九年级物理欧姆定律专题练习(附标准答案)

九年级物理欧姆定律专题练习(附标准答案)

九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意,电阻R1=12Ω,电流I1=0.3A,I2=0.5A。

根据欧姆定律,I=U/R,故可列出方程组:0.3=U/(12+R2),0.5=U/R2.解得U=15V,R2=10Ω。

2.根据题意,滑动变阻器为20Ω,滑片在中点时,R1=10Ω,I=0.24A,U=7.2V。

根据欧姆定律,可列出方程组:U=I1(R1+R2),I1=I2(R1+R2)/R2.解得R1=15Ω,电源电压为12V。

当滑片移到右端时,R2=0Ω,I2=I1=0.6A,U=I1(R1+R2)=9V。

3.根据题意,电源电压为6V,R1=10Ω,I=0.2A。

根据欧姆定律,可列出方程组:U=I(R1+R2),R2=U/I-R1.解得U=12V,R2=40Ω。

当滑片移到某一位置时,电压表和电流表中有一个已达满刻度,说明该电表的量程不够,需要更换合适的电表。

二、并联电路1.根据题意,电源电压为12V,总电阻为7.5Ω,L1的电阻为10Ω。

根据并联电路公式,可列出方程组:1/L2=1/7.5-1/10,I=12/7.5=1.6A,IL1=12/10=1.2A。

解得L2的电阻为15Ω,IL2=0.4A。

2.根据题意,R1=5Ω,滑动变阻器为“1A、20Ω”,电源电压为4.5V,K断开时I=1A,K闭合时I=1.5A。

根据欧姆定律,可列出方程组:4.5=I1(R1+R2),1.5=I2R2,I1=I2+1A。

解得L1的电阻为3Ω,L2的电阻为6Ω。

三、取值范围1.根据题意,电流表量程为0.6A,电压表量程为15V,电源电压为36V,R2的阻值为24Ω,I=0.5A。

根据欧姆定律,可列出方程组:U=I1(R1+24),I1=I2(R1+24)/R1.解得R1的阻值为48Ω,R2的阻值最小不能小于12Ω,电压表的读数为9V。

2.根据题意,R1=5Ω,滑动变阻器为“1A、20Ω”,电源电压为4.5V,电流表量程为0~0.6A,电压表量程为0~3V。

中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)

中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)

中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)学校:___________班级:___________姓名:___________考号:___________1.真真同学设计了一款弹力秤,用来测量某段时间的降雨量。

其原理如图甲所示,它主要由轻质弹簧,杠杆OAB ,压力传感器R (电阻值随所受压力的大小发生变化的变阻器)和显示压力大小的仪器A (实质是电流表)等关键元件构成,其中OA∶OB=1∶2,已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所;。

电源电压为6V 且保持不变,真真将一个质量为600g ,棱长为10cm 的实心正方体木块悬挂在弹簧下端,静止时木块下表面距离空烧杯底正上方4cm 处,若烧杯底面积为300cm 2,轻质弹簧自然状态时长度为10cm ,且弹簧每受到1N 的力时长度变化0.5cm ,杠杆始终水平。

当水槽内收集一些水时;(1)弹簧恰好处于自然状态,求此时通过仪器A 的电流;(2)若仪器A 示数为0.2A 时,求物体排开水的体积V 排;(3)仪器A 示数为0.2A 时,求水槽中水的总质量。

2.如图甲所示是小华同学设计的一种测定油箱内油量的装置,其中其中0R 为定值电阻,R 为压敏电阻,其阻值随所受压力变化的图像如图乙所示。

油量表由量程为03V 的电压表改装而成。

已知油箱重80N ,压敏电阻R 能够承受的最大压力为800N 。

电源电压保持6V 不变。

(g 取10N/kg )(1)若压敏电阻与油箱的接触面积是42410m -⨯,则压敏电阻能承受的最大压强为多大?(2)压敏电阻受到压力最大时油箱内汽油的质量多大?若油箱内油的密度为30.8g/cm ,此时油箱内油的体积是多少立方米?(3)若压敏电阻受到最大压力时,电压表的示数达到最大值,则定值电阻0R阻值为多大?(4)若电压表示数为2V,此时油箱内油的重力是多少牛顿。

3.某同学设计了一个测量身高和体重的电路,其原理如图甲所示。

九年级物理欧姆定律专项训练100(附答案)

九年级物理欧姆定律专项训练100(附答案)

九年级物理欧姆定律专项训练100(附答案)一、欧姆定律选择题1.如图所示,电源电压不变,当开关S1、S2同时闭合时,电流表的示数是0.3A,电压表示数是6V。

若两表互换位置,当开关S2闭合、S1断开时,电流表示数是0.2A,则下列说法不正确的是()A. R1和R2的阻值之比是2:1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时,等效电路图如图所示:由图可知,电源电压为6V,即R1两端的电压为6V,则R1的阻值:R1===20Ω当S2闭合S1断开时等效电路如图所示:由图可知两电阻串联,电压表仍测电源的电压,所以电压表示数为6V,故C正确;电路中的总电阻R总===30Ω,R2的阻值R2=R总-R1=30Ω-20Ω=10Ω,故B错误所以R1:R2=20Ω:10Ω=2:1,故A正确;R2消耗的电功率P=I′2R2=(0.2A)2×10Ω=0.4W,故D正确;故选B.【分析】先画出等效电路图;当S1、S2同时闭合时,两电阻并联,电压表测量电源两端的电压,电流表测量通过R1的电流;由欧姆定律可得出R1的阻值;两表位置互换,当S2闭合S1断开时,两表串联,电压表测量的仍为电源电压,电流表测电路中的总电流;则由欧姆定律可得出电路中的总电阻,由串联电路的规律可得出R2的阻值;由P=I2R可求R2消耗的功率.2.如图甲所示,粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化),小灯泡的额定电压为6V.闭合开关S后,滑片P从最左端A滑到最右端B的过程中,小灯泡的I﹣U图象关系如图乙所示.则下列计算结果正确的是()A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1:8【答案】D【解析】【解答】解:(1)由图甲可知,当滑片位于B端时,电路为L的简单电路,此时电路中的电流最大,由图乙可知,通过灯泡的电流为1A,灯泡两端的电压为6V,即电源的电压U=6V,故A错误;灯泡的额定功率P L=U L I L=6V×1A=6W,故B错误;(2)当滑片P在最左端A时,电阻丝AB 完全接入电路中,电路中的电流最小,由图乙可知,通过小灯泡的电流为I=0.5A,灯泡两端电压U L′=1.5V,因串联电路中总电压等于各分电压之和,所以,电阻丝AB两端电压:U AB=U﹣U L′=6V﹣1.5V=4.5V,因串联电路中各处的电流相等,所以,由I= 可得,电阻丝AB的阻值:R AB= = =9Ω,故C错误,灯泡的电功率:P L′=U L′I=1.5V×0.5A=0.75W,则滑片P在A、B两端时小灯泡的电功率之比:P L′:P L=0.75W:6W=1:8,故D正确.故选D.【分析】(1)由图甲可知,当滑片位于B端时,电路为L的简单电路,此时电路中的电流最大,根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压,根据P=UI求出灯泡的额定功率;(2)滑片P在最左端A时,电阻丝AB完全接入电路中,电路中的电流最小,根据图乙读出灯泡两端的电压和通过的电流,根据串联电路的电压特点求出AB两端的电压,根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值,根据P=UI求出灯泡的电功率,然后得出滑片P在A、B两端时小灯泡的电功率之比.3.小华设计了一种输液提示器,能在护士站观察到药液量的变化。

人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)

人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)

人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)一、单选题1.小刚利用如图所示电路探究“导体电流跟导体电阻的关系“,当A、B两点间的电阻由5Ω更换为10Ω后,为了完成探究,他接下来的操作应该是()A.眼睛观察电压表,将变阻器滑片适当向右移动,记录电流表示数B.眼睛观察电压表、保持变阻器滑片不动,记录电流表示数C.眼睛观察电流表,将变阻器滑片适当向左移动,记录电压表示数D.眼睛观察电流表,适当增加电池的节数,记录电压表示数2.关于欧姆定律,下列说法中正确的是()A.电压一定时,导体的电阻与通过的电流成反比B.电阻一定时,通过导体的电流与导体两端的电压成正比C.电流一定时,导体的电阻与导体两端的电压成正比D.导体两端的电压与通过导体的电流成正比,与导体的电阻成反比3.在如图所示的四个电路中,电源电压U为已知且恒定,R0为已知阻值的定值电阻,不能测出未知电阻R x的阻值的电路是()A.B.C.D.4.如图所示的电路中,电源两端电压保持不变。

闭合开关S,将滑动变阻器的滑片P 向右滑动,下列判断正确的是()A.滑动变阻器接入电路中的阻值变小B.电流表的示数变大C.R2两端电压变大D.电压表的示数变大5.如图所示,这是一种显示汽车油箱油量的装置图,其中滑杆P相当于滑动变阻器R 的滑片,下列关于该装置的说法错误的是()A.若电流表读数增大,R接入电路的电阻减小B.若电流表读数增大,表明油量增多C.若电流表读数减小,电阻0R的功率减小D.若电流表读数减小,滑动变阻器R两端的电压减小6.有一种金属导体材料在0~100℃之间时,电阻R与温度t(℃)满足关系:R=100+2t (单位Ω)。

用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V,电压表量程为0~3V,R0阻值为200Ω。

若把电压表的刻度盘改为指示水温的刻度盘,则下列说法正确的是()A.水温刻度不均匀,环境温度越高,对应电压表读数越大B.该装置的测温范围是0~100℃C.水温刻度盘上的0℃与电压表0V对应D.若将R0换成更大的电阻,则温度计的测温范围会变小7.如图为利用光敏电阻设计的监控装置示意图,R1是光敏电阻,当光照射的强度增大时其阻值变小,R2是定值电阻,电源电压不变。

九年级物理欧姆定律题20套(带答案)含解析

九年级物理欧姆定律题20套(带答案)含解析

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1.当一导体两端的电压是6V,通过的电流是0.6A,则该导体的电阻是()A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解:由I= 可得,导体的电阻: R= = =10Ω.故选A.【分析】已知导体两端的电压和通过的电流,根据欧姆定律求出导体的电阻.2.图是一种输液时所用报警电路:电源电压恒定,R为定值电阻,闭合开关S,贴在针口处的传感器M接触到从针口处漏出的药液后,其电阻R M发生变化,导致电压表的示数增大而触犯警报器(图中未画出)报警,则M接触药液后()A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解:由电路图可知,定值电阻R与传感器电阻M串联,电压表测R两端的电压,电流表测电路中的电流.由题意可知,M接触药液后,警报器报警,电压表V的示数增大,由I= 的变形式U=IR可知,电压表示数增大时,电路中的电流变大,即电流表的示数变大,则电压表与电流表的乘积变大,故C错误;由P=UI可知,电源电压不变时,电路消耗的总功率变大,故B正确;由R= 可知,电路中的总电阻变小,因串联电路中总电阻等于各分电压之和,所以,M的电阻R M变小,故A错误;由R= 可知,电压表V与电流表A的比值等于定值电阻R的阻值,则电压表与电流表的比值不变,故D错误.故选B.【分析】由电路图可知,定值电阻R与传感器电阻M串联,电压表测R两端的电压,电流表测电路中的电流.根据题意可知,M接触药液后,警报器报警,电压表V的示数增大,根据欧姆定律可知电路中电流的变化,进一步可知电压表V与电流表A的乘积变化;根据P=UI可知电路消耗总功率的变化,根据欧姆定律可知电路中总电阻的变化,根据电阻的串联可知M的电阻变化;根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化.3.甲图是小灯泡L和电阻R的I-U图象。

物理欧姆定律题20套(带答案)

物理欧姆定律题20套(带答案)

物理欧姆定律题20套(带答案)一、欧姆定律选择题1.如图甲所示,电源电压恒为9V,滑动变阻器的最大阻值为100Ω,电流在0.1A~0.4A之间时电子元件均能正常工作.若通过此电子元件的电流与其两端电压的关系如图乙所示,则下列判断正确的是()A. 电子元件工作时,电阻保持不变B. 为使电子元件处于正常工作状态,变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时,电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时,电路消耗的最小功率为3.6W【答案】 B【解析】【解答】(1)从图象可知,电子元件的电阻是在变化的,故A错误;(2)电子元件处于正常工作状态时,电路电流最小为0.1A,电子元件两端的最小电压为2V,所以滑动变阻器两端的最大电压为U1=9V-2V=7V,此时滑动变阻器接入电路的电阻最大,R大===70Ω,电路电流最大为0.4A,电子元件两端的最大电压为4V,所以滑动变阻器两端的最小电压为U2=9V-4V=5V,滑动变阻器接入电路的电阻最小,R小===12.5Ω.所以滑动变阻器的阻值范围应控制在12.5欧~70欧,故B正确;(3)因为电子元件与滑动变阻器串联,通过的电流相等,所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比,因无法判断电子元件与滑动变阻器电阻的大小关系,所以无法判断它们两端电压的关系,故C错误;(4)当电路消耗的功率最小时,电路电流最小,为I小=0.1A,电路消耗的最小功率P=UI小=9V×0.1A=0.9W,故D错误.故选B.【分析】(1)从图象可知,电流与电子元件两端的电压不是正比关系,电子元件处于正常工作状态时,电路消耗的最小功率根据公式P=UI可求.(2)当P在中点时,无法判断电子元件与滑动变阻器电阻的大小关系,根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比.(3)由图象可知,电路电流最小为0.1A,电流最大为0.4A,找到对应的电压,根据串联电路电压的规律求出滑动变阻器两端的电压,进一步求出滑动变阻器接入电路的电阻.2.如图所示电路,电源电压不变,闭合开关S,当滑片P置于变阻器的B端时,电压表的示数为6V,在10s内定值电阻R1产生的热量为36J;当滑片P置于变阻器的中点时,电压表的示数变化了2V.下列结果正确的是()A. R1先后两次消耗的电功率之比为3:4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知,R1与滑动变阻器串联,电压表测量滑动变阻器两端的电压,当滑片P置于变阻器的B端时滑动变阻器的阻值最大,根据Q= 得R2= =10Ω,B符合题意;滑片P置于变阻器的B端时电路中的电流I1= =0.6A,U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V,此时电路中的电流I’= =0.8A,U总=U1+U2=0.8AR1+4V……②,根据P=I2R得P1:P1’=(0.3A)2R1:(0.4A)2R1=9:16,A不符合题意;解由①②组成的方程组得:电源电压为12V、R1的阻值为10Ω,C、D不符合题意。

人教版九年级全一册物理第十七章 欧姆定律 专项练习题(含答案解析)

人教版九年级全一册物理第十七章 欧姆定律 专项练习题(含答案解析)

人教版九年级全一册物理第十七章欧姆定律专项练习题一、单选题1.如图所示,已知电源电压恒定不变,闭合开关S,将滑片P由图示位置向下滑动的过程中,下列说法正确的是()A.电流表A1的示数变小B.电流表A2的示数变大C.电压表的示数变大D.灯泡L的亮度不变2.如图所示,电源电压15V保持不变,滑动变阻器的滑片在最右端。

闭合开关S1,断开开关S2,滑片P 移至中点附近时,电流表的示数是0.5A,保持滑片P不动,闭合开关S2,断开开关S1时,电流表的示数是0.2A,则电阻R3的阻值是A.20ΩB.30ΩC.45ΩD.50Ω3.如图所示的四幅电路图中,在滑动变阻器的滑片P从a端滑到b端的过程中,灯从亮变暗且电压表示数从小变大的是:A.B.C.D.4.如图所示,电源电压为5V,闭合开关S,电压表的示数为1V。

则()第1页共22页第 2 页 共 22 页A .灯泡L 1两端的电压是1VB .电压表测灯泡L 2两端的电压C .灯泡L 1和L 2的电阻之比是4:1D .通过灯泡L 1的电流比L 2的电流大5.如图所示电路,电源两端电压保持不变.闭合开关S ,当滑动变阻器的滑片P 向右滑动时,下列说法中正确的是( )A .电压表V 1示数和电流表A 示数的比值变小B .电压表V 2示数和电流表A 示数的比值变小C .电压表V 1示数变化量和电流表A 示数变化量的比值1U I ∆∆不变 D .电压表V 2示数变化量和电流表A 示数变化量的比值2U I∆∆变大 6.如图所示的电路中,电源电压保持不变,R 0为定值电阻,灯泡阻值不变,R 为光敏电阻,其阻值随照射在它上面的光强(表示光照射强弱的物理量)减小而增大,闭合开关S ,当光照增大时( )A .电压表V 1示数减小B .电压表V 2示数增大C .电压表V 1与电流表A 示数比值不变D .电压表V 2与电流表A 示数比值不变二、多选题7.在探究“电流与电阻关系”的实验中,某同学根据实验数据绘制了如图所示的图像,下列说法正确的是()A.电压一定,导体中的电流与导体的电阻成反比B.电源至少选用两节干电池C.换用2Ω电阻做实验时,需要更换电压表的量程D.多次实验的目的是为了探究普遍规律8.如图为“探究电流与电阻关系”的电路图。

中考物理总复习《欧姆定律》专项测试题(附参考答案)

中考物理总复习《欧姆定律》专项测试题(附参考答案)

中考物理总复习《欧姆定律》专项测试题(附参考答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.用伏安法测一固定电阻的阻值,已知电流表内阻为0.2欧,电压表内阻为20千欧,待测电阻约为10欧,则最佳的测量电路是图中的A.B.C.D.2.如图所示电路中,电源电压保持不变,R1为定值电阻,闭合开关S后,将滑动变阻器R2的滑片从右向左移动,在此过程中()A.电流表A示数变大,电压表V2示数变大B.电压表V1示数与电流表A示数的比值变小C.电压表V1示数变化量与电流表A示数变化量的比值变大D.电压表V2示数变化量与电流表A示数变化量的比值不变3.小明在用“伏安法”测电阻的实验中,根据测量数据绘制出如图所示I-U图像,对此作出的判断中,正确的是()A.通过R1的电流与它两端所加电压不成正比B.R2的电阻比R1的阻值大C.将R1、R2并联接入到同一电路中,R2两端的电压较大D.将R1、R2串联接入到同一电路中,通过R1的电流较大4.为了减少食物浪费,某自助餐厅开展了“吃多少,拿多少”的活动,在平台上放了一个电子秤。

图是电子秤的原理图,R0是定值电阻,R是滑动变阻器,它的金属滑片P与弹簧顶端固定在一起,下列说法正确的是()A.电路中R0起到保护电路的作用,R与R0是并联的B.电子秤仪表是由电压表改装而成的C.食品质量越大,通过R的电流越大D.食品质量越大,仪表示数越小5.如图所示的电路中,电源电压保持不变,闭合开关,在保证电路元件安全的前提下,向左移动滑动变阻器的滑片。

在移动滑片的过程中,下列说法正确的是()A.电流表的示数变小,电压表的示数变大B.电流表的示数变大,电压表的示数变大C.电流表的示数变小,电压表的示数变小D.电流表的示数变大,电压表的示数变小6.如图所示的电路中,A、B、C分别表示电流表或电压表,它们的示数以安或伏为单位。

物理欧姆定律专题练习(及答案)含解析

物理欧姆定律专题练习(及答案)含解析

物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1.在综合实践活动课上,小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中,如图甲所示.闭合开关,滑动变阻器的滑片P由a端向b端移动的过程中,电流表和电压表示数变化情况如图乙所示,针对该实验过程,下列结果正确的是()A. R x是定值电阻,其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时,R x的阻值变大【答案】 B【解析】【解答】由电路图可知,电阻R x与滑动变阻器R串联,电压表测滑动变阻器两端的电压;当滑动变阻器的滑片P位于a端,滑动变阻器接入电路的阻值最大,电路总电阻最大,电路中的电流最小,由图象可知,最小电流I最小=0.1A,电路消耗的功率最小:P最小=UI最小=6V×0.1A=0.6W,故B正确.当电路中的电流最小时,对应电压表示数U滑=4.5V,由欧姆定律得,滑动变阻器的最大阻值:,故C错误.根据串联电路电压规律可知,电阻R x两端的电压:Ux=U-U滑=6V-5.0V=1V,此时R x的阻值:当滑动变阻器的滑片P位于b端,滑动变阻器接入电路的阻值为零,电路总电阻最小,电路中的电流最大,由图象可知,最大电流I最大=1.0A,则电阻R x两端的电压:U x′=U=6V,此时R x的值由上述可知,R x不是定值电阻,故A错误.当P从a端移向b端时,R x的阻值变小,故D错误.故答案为:B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压,分析出滑片在a端和b端时滑动变阻器应用的阻值,由图象乙确定出对应的电流值,由欧姆定律和电功率的公式进行计算即可解答.2.有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2,不考虑温度对灯丝电阻的影响,下列说法正确的是()A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时,两灯一样亮C. L1和L2并联在一起同时使用时,两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻,接在电源电压为12V的电路中,L1也能正常发光【答案】D【解析】【解答】解:A.由P=UI可得,两灯泡正常发光时的电流分别为:I1= = =0.5A,I2= = = A,所以两灯泡正常发光时的电流不一样,故A错误;B.由P=UI= 可得,两灯泡的电阻分别为:R1= = =12Ω,R2= = =27Ω,两灯泡串联时通过的电流相等,但灯泡的电阻不同,由P=I2R可知,两灯泡的实际功率不相等,亮度不同,故B错误;C.L1和L2并联在一起同时使用时,它们两端的电压相等,但灯泡的电阻不同,由P= 可知,两灯泡消耗的电功率不相等,故C错误;D.将L1串联在一个12Ω的电阻时,电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω,电路中的电流I= = =0.5A,因电路中的电流和灯泡L1正常发光时的电流相等,所以L1能正常发光,故D正确.故选D.【分析】(1)灯泡正常发光时的电压和额定电压相等,根据P=UI求出两灯泡的正常发光时的电流,然后比较两者的关系;(2)根据P=UI= 求出两灯泡的电阻,根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系,实际功率大的灯泡较亮;(3)L1和L2并联在一起同时使用时,它们两端的电压相等,根据P= 比较两灯泡消耗的电功率关系;(4)将L1串联在一个12Ω的电阻时,根据电阻的串联和欧姆定律求出电路中的电流,然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光.3.如图所示的电路,闭合开关S,当滑片P向左移动时,不考虑灯丝电阻受温度影响.下列说法正确的是()A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解:因电压表的内阻很大、在电路中相当于断路,所以,滑片移动时,接入电路中的电阻不变,此时灯泡与滑动变阻器的最大阻值串联,电压表测滑片右侧部分两端的电压,电流表测电路中的电流,由I= 可知,电路中的电流不变,即电流表的示数不变,故B错误;因灯泡的亮暗取决于实际功率的大小,所以,由P=I2R可知,灯泡的实际功率不变,亮暗不变,故A错误;由P=UI可知,电路的总功率不变,故D正确;当滑片P向左移动时,电压表并联部分的电阻变大,由U=IR可知,电压表的示数变大,故C错误.故选D.【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变,此时灯泡与滑动变阻器的最大阻值串联,电压表测滑片右侧部分两端的电压,电流表测电路中的电流,根据欧姆定律可知电路中电流的变化,根据P=I2R可知灯泡实际功率的变化,进一步判断亮暗的变化,根据P=UI可知电路总功率的变化,根据滑片的移动可知滑片右侧部分电阻的变化,根据欧姆定律可知电压表示数的变化.4.对于某一确定的导体,影响该导体电流大小的物理量是()A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解:(1)由欧姆定律可知,对于某一导体,通过导体的电流与导体两端的电压成正比,所以对于某一确定的导体,通过导体电流大小决定于导体两端的电压,故C正确;(2)导体电阻和电压决定了通过导体的电流大小,即在一定时间内通过导体横截面的电荷量的多少,电流的大小与质量无关,故ABD错误.故选C.【分析】对于某一导体,电阻一定,通过导体的电流与导体两端的电压成正比,据此分析选择.5.在如图所示电路中,电源电压相同且不变,电路元件均完好,电流表A1的示数比A2大,下列方案中有可能使两电流表示数相同的有()方案:①用一个更小的电阻替换R3②将如图(a)中的R2与(b)中的R1互换③用一个更大的电阻替换R2④将如图(a)中的R1与(b)中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联,电流表A1在干路上,b图R1、R3串联,电源电压相同且不变,电流表A1的示数比A2大,要使两电流表示数相同,可以减小A1的示数或者增大A2的示数,根据欧姆定律可知,可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2,故①③符合题意;因R1、R2、R3的大小未知,故②④不确定。

物理欧姆定律题20套(带答案)及解析

物理欧姆定律题20套(带答案)及解析

物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1.如图所示是小刚同学测定小灯泡电功率的电路图,当闭合开关时,发现灯L不亮,电流表有明显示数,电压表示数为零,若故障只出现在灯L和变阻器R中的一处,则下列判断正确的是()A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时,电压表串联在电路中,会有示数,而电压表的电阻很大,所以电流表无示数,A不符合题意;B. 灯L短路时,电压表同时被短路,不会有示数,此时电路是通路,所以电流表会有示数,B符合题意;C. 变阻器R断路时,整个电路是断路状态,两电表都不会有示数,C不符合题意;D. 变阻器R短路时,只有灯连接在电路中,电压表和电流表都应该有示数,D不符合题意;故答案为:B。

【分析】本题利用了串联电路的电流特点分析电路故障,小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2.如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中()A. 电压表V1的示数变大,电流表A的示数变大B. 电压表V2的示数变大,电流表A的示数变小C. 电压表V1的示数变大,电流表A的示数变小D. 电压表V2的示数变大,电流表A的示数变大【答案】 A【解析】【解答】解:由图知,定值电阻R1和滑动变阻器R2串联,V1测量R1两端的电压,电压表V2测量R2两端的电压,电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中,滑动变阻器的电阻变小,由串联分压的规律可知,变阻器分担的电压变小,即电压表V2示数变小;电源电压不变,所以定值电阻两端的电压就变大,即电压表V1示数变大;定值电阻的阻值不变,滑动变阻器的电阻变小,所以整个电路的总电阻变小,电源电压不变,由欧姆定律可知,电路中的电流就变大,即电流表的示数就变大。

BCD不符合题意,A 符合题意。

故答案为:A。

中考物理总复习《欧姆定律》专项练习题(附带答案)

中考物理总复习《欧姆定律》专项练习题(附带答案)
A.短路 B.开路 C.实际功率太小
(3)实验记录的数据如下表所示,其中第4次实验时电压表的示数如图乙所示,为__________V,接下来测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片向__________(选填“左”或“右”)端移动;
实验次数
1
2
3
4
5
电压U/V
0.6
1.0
1.5
2.5
电流I/A
(4)小明根据实验数据绘制了 和 的图像,如图丙、丁所示。由图像可以得到的实验结论是:在电阻一定的情况下,通过导体的电流跟这段导体两端的电压成______;在电压一定的情况下,通过导体的电流跟导体的电阻成______。
14.小红用如图1所示的电路测量定值电阻Rx的阻值。
(1)在图1中连接错误的一根导线上打叉并改正______(要求滑片P左移时,电流表示数变大);
A. 可能是灯泡L1短路B. 可能是灯泡L2短路
C. 可能是灯泡L1断路D. 一定是灯泡L2断路
3.如图所示,电源电压恒定不变,闭合开关后,当滑动变阻器滑片P向左端滑动时,下列说法正确的是( )
A. 电流表A示数变大,电压表V示数变小
B. 电流表A示数变小,电压表V示数变大
C. 电流表A示数变大,电压表V示数不变
(3)排除故障后,闭合开关,移动滑动变阻器的滑片,当电压表的示数为 时,电流表示数如图乙所示,则小灯泡正常发光时的电流为_________A,小灯泡正常发光时的电阻为_________ (计算结果保留一位小数);
【拓展】该同学实验兴致正浓,他又分别测出了 和 电压下小灯泡的电阻,然后用这三次电阻的平均值作为小灯泡正常发光时的电阻值。他的这种做法是_________(选填“正确”或“错误”)的,理由是_________。

初三物理欧姆定律专项综合练习题(含答案)

初三物理欧姆定律专项综合练习题(含答案)

初三物理欧姆定律专项综合练习题(含答案)一、选择题1.在如图甲所示的电路中,当滑片P由b移到a的过程中,电压表示数U及滑动变阻器接入电路的电阻R0的变化情况如图乙所示,下列说法正确的()A. 电阻R1的阻值为20ΩB. 滑片P移到b端时,R2两端的电压为6VC. 滑片P移到a端时,R1消耗的功率为0.2WD. 当滑片P移到中点时,通过R1的电流为0.3A【答案】 D【解析】【解答】图像是串联电路,根据乙图,当滑片在b端时,电压表示数最大为6V,则电源电压为6V,电压表测量R1的电压,R2两端电压为0,B不符合题意;当滑片在a 端,电压表示数最小,此时电压表为2V,滑动变阻器分压4V,滑变电阻为最大,电阻为20Ω,根据U1:U2=R1:R2,R1的阻值为10Ω,A不符合题意;滑片P在a端时,R1分压最小,为2V,此时R1的电功率为,C不符合题意;滑片P在中点时,电阻为10Ω,此时电路中的电流为, D符合题意。

故答案为:D.【分析】结合电压和滑动变阻器变化的图像,分析在不同电阻时对应不同电压,利用欧姆定律可以计算电流的大小,根据电压和电阻计算电功率的大小。

2.如图所示是电阻甲和乙的U﹣I图象,下列说法正确的是()A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中,当电源电压为2V时,电路的总电流为0.3AD. 甲、乙串联在电路中,当电路电流为0.2A时,甲的功率为0.6W【答案】 C【解析】【解答】解:AB、由图象可知,乙元件中电流与两端电压图象不是过原点直线,说明乙元件的电流与电压不成正比,即乙的电阻不是定值,故A、B错误;C、甲、乙并联在2V电源时,甲和乙电压都为2V,由图象可知,I甲=0.1A,I乙=0.2A,故干路电流I=I甲+I乙=0.1A+0.2A=0.3A,故C正确;D、甲、乙串联在电路中时,当电路电流为0.2A时,甲和乙电流都为0.2A,由图可知U甲=4V,所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W,故D错误.故选C.【分析】(1)根据欧姆定律可知,电阻一定时,通过电阻的电流与两端的电压成正比,据此分析图象甲乙电阻的变化;(2)根据并联电路的电压特点结合图象读出对应的电流,再根据并联电路的电流特点得出干路电流;(3)根据串联电路的电流特点读出图象中对应的电压,根据P=UI计算甲的功率.3.如图是一个油量表的示意图,滑动变阻器规格为“20 Ω 1 A”。

中考物理《欧姆定律、电功率》专项练习题(附带答案)

中考物理《欧姆定律、电功率》专项练习题(附带答案)

中考物理《欧姆定律、电功率》专项练习题(附带答案)一、选择题1.空调、洗衣机、电视机和电冰箱,额定功率最接近1kW的是()A. 空调B. 洗衣机C. 电视机D. 电冰箱2.一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯泡会更亮,其原因是()A. 灯丝电阻增大,功率增大B. 灯丝电阻减小,功率增大C. 灯丝两端电压增大,功率增大D. 灯丝中电流增大,功率减小3.电阻R1和R2串联在电路中时,电功率比为1:2,如R1和R2并联在电路中,电功率之比为()A. 1:4B. 1:2C. 2:1D. 4:14.如图所示的电路中,闭合开关S,滑动变阻器的滑片P向右滑动时,则()A. R2的电功率一定减小 B. R2的电功率一定增大C.电流表的示数增大 D.电压表的示数减小5.如图所示,L1“3V 3W”、L2“3V 1.5W”。

灯丝电阻不变,电源电压3V.开关S闭合后,下列说法正确的是()A.L1和L2的电阻之比是2:1 B.L1和L2的电流之比是1:2C.L1两端电压是2V D.两灯消耗的总功率是1W6.如图,电源电压保持不变,电阻R1的阻值为20Ω,闭合开关S,电流表A1的示数为0.3A,电流表A2的示数为0.2A,电路通电时间为3min.下列说法中不正确的是()A. 电源电压为6VB. 电阻R2的阻值为30ΩC. 电路的总功率为3WD. 这段时间电路消耗的电能为9J二、填空题7.有一只标有“3.8V 0.3A”的小灯泡。

其中“3.8V”是指小灯泡的。

将小灯泡接在3.0V的电路中,实际的电功率是W.(灯丝电阻不变,结果保留两位小数)8.如图所示,小灯泡L上标有“8V 8W“字样,闭合开关S后,电流表的示数为0.5A。

若不考虑小灯泡电阻随温度的变化,则此时小灯泡的电功率是W,小灯泡在1min内消耗的电能是J。

9.如图甲所示,小灯泡的额定电压为2.5V,开关闭合后,小灯泡正常发光,图乙是通过定值电阻R和小灯泡L的电流与电压关系图象,则小灯泡正常发光时的电流为_________A;通电10s,定值电阻R产生的热量为__________J。

中考物理总复习《欧姆定律》专项练习题(附参考答案)

中考物理总复习《欧姆定律》专项练习题(附参考答案)

中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级:___________姓名:___________考号:___________一、选择题的理解,下列说法中正确的是()1.对于公式R=UIA.导体的电阻与加在导体两端的电压成正比B.导体的电阻与通过导体的电流成反比C.导体的电阻与加在导体两端的电压成正比,与通过导体的电流成反比D.导体的电阻与加在导体两端的电压、通过导体的电流都无关2.图所示的电路中,电源两端电压保持不变.闭合开关S后,滑动变阻器的滑片P向右移动,下列说法中正确的是()A.电流表示数变小,电压表示数不变B.电流表示数变大,电压表示数变大C.电流表示数变小,电压表示数变大D.电压表与电流表的示数之比保持不变3.如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像,若将它们串联接入电路,小灯泡 L 恰好正常发光,由图可知()A.电源电压为 5V B.定值电阻的阻值为 20ΩC.小灯泡正常发光时的阻值比定值电阻大D.若将它们并联接入 0.5V 的电路中,干路电流为 0.25A 4.如图是一种自动测定油箱内油面高度的装置。

其中R是滑动变阻器的电阻片,滑动变阻器的滑片P跟滑杆连接,滑杆可以绕固定点转动,则下列说法正确的是()A.电路中R和R0是并联连接的B.油量表是由电流表改装而成的C.油位越高,通过R0的电流越小D.油位越低,R两端的电压越大5.如图所示,甲图是小灯泡L和电阻R连接电路图,乙图是小灯泡L和电阻R中电流随电压变化的图象,当电流表的示数为0.35A时,此时()A.灯L的两端的电压为3V B.灯L电阻为8ΩC.R的电阻为10ΩD.R的两端电压为1V6.按图甲所示连接好电路后,闭合开关,电路正常工作,电压表V1和V2的示数均如图乙所示,已知R1的阻值为5Ω。

下列判断正确的是()A.电源电压为6VB.R2的阻值为25ΩC.将图甲电路改接成图丙电路,R2两端的电压为5VD.将图甲电路改接成图丙电路,经过R1和R2的电流之比为1∶47.用图甲所示电路“探究电流和电阻的关系”的实验,电源电压保持3V不变,分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路,变阻器标有“50Ω 1A”字样。

中考物理《欧姆定律》专项练习题(附带答案)

中考物理《欧姆定律》专项练习题(附带答案)

中考物理《欧姆定律》专项练习题(附带答案)一、单选题1.如图所示,甲图是小灯泡L和电阻R连接电路图,乙图是小灯泡L和电阻R中电流随电压变化的图象,当电流表的示数为0.35A时,此时()A.灯L的两端的电压为3V B.灯L电阻为8ΩC.R的电阻为10ΩD.R的两端电压为1V2.如图是汽车油量表的原理图,它能自动测定汽车油箱内的油量多少。

R是滑动变阻器,油量表相当于电流表,从油量表指针所指的刻度,就可以知道油箱内油量。

R0为定值电阻。

当汽车行驶时,电路中的变化情况正确的()A.电流表示数变大B.电流表示数变小C.电路中的电阻变小D.电流表示数和电路中的电阻都不变3.下列对欧姆定律公式I= U R的理解中,不正确的是()A.对某一段导体来说,导体中的电流与这段导体两端的电压成正比B.在相同电压的条件下,不同导体中的电流跟的电阻成反比C.导体中的电流既与导体两端的电压有关,也与导体的电阻有关D.因为电阻是导体本身的一种性质,所以导体中的电流只与导体两端的电压有关4.如图所示,电源电压恒为5V,电压表的量程为“ 0∼3V”,电流表的量程为“ 0∼0.6A”,滑动变阻器的规格为“20Ω 1A”,灯泡标有“3V 1.8W”字样。

闭合开关,在电路安全的情况下(不考虑灯丝电阻的变化),则下列说法中正确的是()A.滑动变阻器的电阻允许调节的范围是0~20ΩB.电流表示数的变化范围是0.1~0.6AC.电压表示数的变化范围是1V~3VD.灯泡的最小功率是1W5.下列关于欧姆定律(I= UR)说法正确的是()A.由I= U R可知,当导体电阻R一定时,导体两端电压U跟电流I成正比B.由I= U R可知,当导体两端电压U一定时,导体的电阻R跟电流I成反比C.由I= U R变形可得R= U I,说明导体的电阻跟其两端电压成正比,跟通过它的电流成反比D.由I= U R变形可得R= U I,说明导体的电阻R在数值上等于U跟I的比值,但由于电阻时导体本身的属性,其大小跟U、I无关6.如图所示,R0为定值电阻,闭合开关后,当滑片P在某两点之间滑动时,电流表的示数变化范围是1~2A,电压表的示数变化范围是3~6V,小明通过推算,得出四个结论,其中错误的是()A.定值电阻R0的阻值为3ΩB.变阻器连入电路的电阻变化范围为1.5~6ΩC.实验中R0两端的电压变化范围为2~4VD.电路消耗的总功率的变化范围为9~18W7.如图所示电路中,电源电压稳定,闭合开关后,使滑动变阻器的滑片P从b端逐渐滑动到a端,当滑动到a端时,小灯泡恰好正常发光,小灯泡的I﹣U关系图象如图所示,下列说法正确的是()A.电源电压为15V B.小灯泡正常发光时的电阻为3ΩC.小灯泡的额定功率为3W D.滑动变阻器的最大阻值为9Ω8.如题1图所示是电阻甲和乙的I-U图像,下列说法正确的是()A.电阻乙为定值电阻B.当电阻甲两端电压为2V时,R甲=10ΩC.如题2图所示,当开关闭合,电路电流为0.2A时,电路总电阻是15ΩD.如题3图所示,当开关闭合,电源电压为2V时,电路总电流为0.4A9.已知甲、乙两灯的额定电压均为6V,如图是甲、乙两灯电流随其两端电压变化的曲线.现将两灯串联后接在某一电源两端,要使其中一个灯泡正常发光.并保证电路安全,则电路的工作电流和电源电压最大分别是()A.0.5A 9 V B.1.5 A 12 VC.1.5 A 8 V D.0.5 A 8 V10.小明将酒精气体传感器、电阻R与电压表组成如图所示电路,闭合开关,将传感器逐渐靠近装有酒精的杯口上方,发现电压表示数逐渐增大,此过程中()A.通过传感器的电流逐渐减小B.传感器两端的电压逐渐增大C.传感器的电阻逐渐减小D.传感器的电阻逐渐增大11.在图的电路中,电源电压保持不变,电键S由断开到闭合,关于电压表V1与电压表V2示数的变化情况判断正确的是()A.V1 表的示数变大,V2表的示数变大B.V1表的示数变小,V2表的示数变大C.V1 表的示数变小,V2 表的示数变小D.V1表的示数变大,V2 表的示数变小12.如图所示电路中,电源电压不变,闭合开关S1、S2,两灯都发光。

中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)

中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)

中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)学校:___________班级:___________姓名:___________考号:___________一、计算题1.电学实验中的电流表是由灵敏电流计G 改装而成,其改装电路如图甲所示,图乙为灵敏电流计的表盘,已知灵敏电流计的内阻为R g =10Ω,满偏电流为I g =3mA 。

(1)要想使改装后的电流表的量程为3A ,则g 0R R 的值为多大?(2)由于灵敏电流计的表盘刻度是均匀的,若将灵敏电流计的表盘刻度改标为电流表的表盘刻度,需要通过干路电流I ′与通过灵敏电流计的电流I g '成正比。

请证明:通过干路电流I ′与通过灵敏电流计的电流I g '成正比。

2.如图所示为一种人体秤的工作原理示意图,电源电压恒定不变。

体重显示表是由电流表改装而成,定值电阻R 0起保护电路作用,其电阻值为10Ω。

在人体秤上不施加力时滑片P 在电阻R 的最上端,施加的力最大时滑片P 移至电阻R 的最下端。

已知人体秤测量范围0~100kg ,电路中电流变化范围0.1~0.6A ,求: (1)则电源电压为多大? (2)滑动变阻器的最大值为多少?3.如图所示的电路中,电源电压不变,电阻R 1的阻值为20Ω 。

当断开开关S 1和S 2,闭合开关S 3时,电流表的示数为0.50A ;当断开开关S 2,闭合开关S 1、S 3是,电流表的示数为0.90A 。

求: (1)电阻R 2的阻值。

(2)断开开关S 1和S 3,闭合开关S 2时,加载电R 1两端的电压。

4.交警使用的某型号酒精测试仪的工作原理如图所示,电源电压恒为9V,图中R1为酒精气体传感器,它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻,当酒精气体的浓度为0时,R1的阻值80Ω,电压表的示数为1V.求:(1)此时电路中的电流是多少?(2)R2的阻值是多少?(3)某驾驶员对着测试仪吹气10s,若电压表的示数达到3V,就表明驾驶员醉驾.此时酒精传感器R1的阻值多大?5.如图所示电路,电源电压恒定,滑动变阻器的规格为“30Ω 1A”。

《第17章 欧姆定律》综合练习(含答案)-2024-2025学年人教版物理九年级全一册

《第17章 欧姆定律》综合练习(含答案)-2024-2025学年人教版物理九年级全一册

第17章欧姆定律1、下列关于电流跟电压、电阻的关系说法正确的是( )A.电流一定与电压成正比 B.电流一定与电阻成反比C.电压一定时,电流跟电阻成反比 D.电阻一定时,电压跟电流成反比2、如图所示电路中,电源电压恒定,断开S1、S2,闭合S2,两电表均有示数;若断开S2,闭合S1、S3,此时两电表的示数与前者相比( )A.两表示数均变大 B.两表示数均变小C.电流表示数变大,电压表示数变小 D.电流表示数变小,电压表示数变大3、如图所示,电源电压保持不变。

当开关S1闭合、S2断开时,电流表的示数为0.2 A;当开关S1、S2都闭合时,电流表的示数为0.8 A。

则电阻R1与R2的比值为( )A.1︰3 B.3︰l C.2︰3 D.3︰24、如图所示电路中,把一根粗细均匀的电阻丝变成圆环,A、B、C、D是环上四等分点,当闭合开关S后,滑片由B经C滑至D的过程中,电流表示数将:()A.由小变大 B.先变大后变小 C.由大变小 D.先变小后变大5、三个电阻并联后的总电阻值:()A.一定比其中任何一个电阻值都大 B.一定比其中任何一个电阻值都小C.一定等于各电阻的倒数之和; D.一定比其中最小的电阻值大,比其中最大的电阻值小6、如图所示,电源电压不变,电路中的电阻为R,电压表的读数为U,若要使电压表的读数变为U,则下列方法可取的是:()A.在AC间串联一个阻值为3R的电阻 B.在CD间串联一个阻值为3R的电阻C.在CD间并联一个阻值为3R的电阻 D.在DB间串联一个阻值为的电阻7、如图所示研究,电流跟电压、电阻的关系,分“保持电阻不变”和“保持电压不变”两步进行,在“保持电阻不变”这一步实验要求:()A.保持R′滑片位置不变B.保持R两端电压不变C.保持R不变,调节R′的滑片到不同位置D.保持电路中电流不变8、有一个阻值Rx已看不清的电阻器,现要测出它的电阻值.某同学用现有的器材:电压表和电流表各一只,已知阻值的电阻R一只、电池组一个、开关两个、导线若干条,连接成图8-83所示的四个电路,其中不能测出阻值Rx的是:()9、如图所示,电路中的两只电压表的规格完全相同,均有两个量程(0-3 V,0-15 V).闭合开关,两只电压表的指针偏转角度相同,则电阻R1与R2的比值为 ( )A.1:5 B.5:1 C.1:4 D.4:110、如图所示,电源电压为4.5 V且恒定不变,当开关S闭合后,滑动变阻器的滑片P从a端滑向b端的过程中,三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3,下列可能出现的情况是 ( ) A.△U1=0V,△U2=2V,△U3=1 V B.△U1=0V,△U2=2V,△U3=2VC.△U1=0.5 V,△U2=1 V,△U3=1.5 V D.△U1=0.2 V,△U2=1 V,△U3=0.8V11、有两个阻值相同的电阻,它们串联时的总电阻是并联时总电阻的________倍.12、如图所示电路,电阻R1= 6欧,开关断开时,电压表示数为9伏,此时电流表的示数为开关闭合时的3/4,则电阻R2= ________欧,电源电压U = ________伏.13、两电阻串联时总电阻是36欧,并联时总电阻是8欧,这两个电阻分别是________和________.14、如图所示,电路中的电源电压不变,电阻R = 10欧,闭合开关S后,电流表的读数为I,当将一个阻值为________欧的电阻与电阻R________联时,电流表的读数为2I.15、电阻R1= 10欧,R2= 20欧,串联后接在电压为9伏的电源上,通过R1的电流强度是________安;并联后再接到上述电源上,这时通过R2的电流强度是________安,通过电源的电流强度是________安.16、如图是关于电阻A、B的I-U图像.由图可知,电阻值较大的电阻是_______Ω.若将A、B两电阻并联后接在电压为2 V的电源两端,则并联电路干路中的电流是_______A,此时电路总电阻值是_______Ω.17、利用如图甲所示电路,在研究通过导体的电流跟电阻的关系时,要保持导体两端电压不变.实验中,不断改变R x 的阻值,调节滑动变阻器使电压表示数保持不变,得到了I 与R 的关系图像,如图乙所示.由图像可以得出的结论是_______;此次实验中,电压表的示数始终保持_______V 不变.18、如图所示,电源电压为6V ,并保持不变,当S 1、S 2闭合,S 3断开时,电流表示数为0.5 A ,则R 1的电阻值为_______Ω;当S 1、S 3断开,S 2闭合时,电压表示数为4V ,则R 2的电阻值为_______Ω;如果电路中只闭合S 3,电压表示数是_______V .19、如图所示,两电阻接入电路,在图中○内填上电压表或电流表.20、如图所示,R 1 = 15欧,电压表示数为6伏,电流表示数为0.2安.已知图中矩形框内的电阻只能是下面四个电阻中的两个的连接,这四个电阻是:R 2 = 10欧,R 3 = 20欧,R 4 = 40欧,R 5 = 120欧,问矩形框内是哪两个电阻?怎样连接?作图表示.21、图甲是测量定值电阻R 的实物连接图(缺一根导线)。

人教版 九年级物理第十七章欧姆定律专题练习(含答案)

人教版 九年级物理第十七章欧姆定律专题练习(含答案)

第十七章欧姆定律专题练习一、单选题1.如图所示的四种电路中,电阻R0为已知,当通过闭合或断开电路中的不同开关时,不能测算出未知电阻R x阻值的电路是()A. B.C. D.2.“节能减排,从我做起”,小吴同学养成了随手断开家中暂时可以不用的用电器的习惯.当他断开一个用电器后,家庭电路中不变化的物理量是()A. 总电流B. 总电压C. 总电阻D. 总功率3.如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是螺线管.闭合开关,待弹簧测力计示数稳定后,将滑动变阻器的滑片缓慢向右移动的过程中,下列说法正确的是()A. 电压表示数变大,电流表示数也变大B. 电压表示数变小,电流表示数也变小C. 螺线管上端是N极,弹簧测力计示数变小D. 螺线管上端是S极,弹簧测力计示数变大4.定值电阻A和小灯泡B的电流与电压的关系如图所示。

请你根据图判断,下列说法中不正确的是A. 定值电阻A的阻值为5ΩB. 小灯泡B的阻值不可能与定值电阻A的阻值相同C. 将A和B并联后接在2V的电源两端,通电5s则电路消耗的总电能为7JD. 将A和B串联后接在电源两端,测得通过电路的电流为0.3A,则灯泡的功率为0.6W5.用一个导体制成长度相等但横截面积不同的圆柱体a和b(a和b互相连接),a比b的横截面积大,将它们接入电路中,如图所示,通过a、b电流分别为I a,I b,a、b两端电压分别为U a,U b,则下列说法正确的是()A. I a>I b、U a=U bB. I a<I b、U a=U bC. I a=I b、U a>U bD. I a=I b、U a<U b6.在用电流表、电压表测电阻的实验中,下列注意事项中错误的是()A. 连接电路之前,先闭合开关B. 连接电路时,可以先从电源的负极开始C. 在无法估计被测值大小时,电流表、电压表应选用较大的量程D. 能将电压表直接接在电源的两极上7.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测,它的原理是其中的电阻随一氧化碳浓度的增大而减小.将二氧化锡传感器接入如图所示的电路中,则当二氧化锡传感器所处空间中的一氧化碳浓度增大时,电压表示数U与电流表示数I发生变化,其中正确的是()A. U变大,I变大B. U变小,I变小C. U变小,I变大D. U变大,I变小8.在用伏安法测电阻的实验中,某同学列出下列几条注意事项,其中没有必要的是()A. 连接电路过程中,开关始终是断开的B. 应从电源正极开始接线,开关应靠近电源正极C. 使用电表前要选择量程,调零D. 不准用导线将电源正、负极直接连在一起9.有两个电路元件A、B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示。

九年级物理欧姆定律综合能力题专题含答案

九年级物理欧姆定律综合能力题专题含答案
神奇的光敏电阻
光敏电阻是利用物体的导电率会随着外加光照的影响而改变的性质而制作的一种特殊电阻。光敏电阻没有极性,使用时既可加直流电压,也可以加交流电压。光敏电阻在无光照的时候,其暗电阻的阻值一般很大,在有光照的时候,其亮电阻的阻值变得很小,两者的差距较大。光敏电阻是利用半导体的光电效应制成的,光敏电阻的主要特点是灵敏度高、体积小、重量轻、电性能稳定、可以交直流两用,而且工艺简单,价格便宜等,正是由于这些优点,使光敏电阻被广泛应用于照相机日光控制、光电自动控制、光电藕合、光电自动检测、电子光控玩具、自动灯开关及各类可见光波段光电控制测量场合。
(5)求光敏电阻在光照状态下的电流为多大?(______)
3.小桃子设计了一个电子秤,通过改装电压表来容器对称的压力。如图,电源电压恒定,R0为定值电阻,在压敏电阻Rx上放有托盘,托盘上放有容器(容器重力为10N,不计托盘的质量),容器内装有40N的水。闭合开关S,用轻质绳连接不吸水的圆出),第一次工件下表面距水面2cm,电压表示数为6V,细绳的拉力为20N,此时压敏电阻的阻值为20Ω;第二次工件下表面距水面6cm,电压表示数为4V,细绳的拉力为4N,压敏电阻上表面的受力面积为500cm2,其电阻值Rx随压力F的变化关系如表。g取10N/kg,ρ水=1.0×103kg/m3,求:
(1)如图所示当红表笔和黑表笔之间不接任何电阻时,指针指在“∞”的,电阻无穷大,电流I=______A;
(2)当红表笔和黑表笔直接连接,指针指在“0”刻度,电阻为0Ω,电流I=________A(用符号U、Rg、R和r表示);
(1)该生产线一天能连续工作7小时,一天生产产品的数量为____________个;
(2)该生产线的速度是___________米/秒;
(3)该产品对传送带的压强为多少?(______)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

初三物理欧姆定律专项综合练习题(含答案)一、选择题1.如图所示,电源电压保持不变,闭合开关,调节变阻器,各电表示数变化情况是()A. 滑片向右移动,甲表示数变小,乙表示数变大B. 滑片向左移动,甲表示数变大,乙表示数变大C. 滑片向左移动,甲表示数变大,乙表示数变小D. 滑片向右移动,甲表示数变小,乙表示数不变【答案】D【解析】【解答】由实物图可知,电阻和滑动变阻器并联接入电路中,该电路为并联电路;电表乙并联在滑动变阻器两端,故乙为电压表,测量的是电源的电压,保持不变;电表甲串联在干路中,故甲为电流表,测量的是电源电压;滑片向右移动时,滑动变阻器接入电路的电阻变大,根据欧姆定律可知,通过滑动变阻器的电流减小;由于定值电阻两端的电压、电阻不变,故通过定值电阻的电流不变,根据并联电路的电流关系可知,干路中的电流减小,电流表示数减小,即甲表示数变小,乙表示数不变,D符合题意,A不符合题意;滑片向左移动时,滑动变阻器接入电路的电阻变小,根据欧姆定律可知,通过滑动变阻器的电流增大;由于定值电阻两端的电压、电阻不变,故通过定值电阻的电流不变,根据并联电路的电流关系可知,干路中的电流增大,电流表示数增大,即甲表示数增大,乙表示数不变,BC不符合题意;故答案为:D。

【分析】由图可知是并联电路,电压表测量电源电压,当电阻增大时,电流减小.2.灯L1标有“6V 6W”字样,灯L2标有“12V 12W”字样,将L1、L2连成如图所示电路,闭合开关S,两灯都能发光,则()A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1:2C. 若一电表示数突然减小,另两电表示数不变,则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路,两灯都能发光,则实际功率之比为1:2【答案】 D【解析】【解答】解:由P=可知,灯泡电阻:R1===6Ω,R2===12Ω;由图示电路图可知,两灯泡并联,电压表测电源电压,电流表A1测干路电流,电流表A2测L2支路电流;A、两灯泡并联,灯泡两端电压U相等,R1<R2,由P=可知:P1>P2,灯L1比L2亮,故A错误;B、两灯泡并联,它们两端的电压相等,灯泡实际电压之比为1:1,故B错误;C、电压表测电源电压,电流表A1测干路电流,电流表A2测L2支路电流,如果灯L2灯丝断了,通过L2的电流为零,两电流表示数都变小,电压表示数不变,不符合题意,故C错误;D、若将灯L1、L2串联后接入电路,通过两灯泡的电流I相等,两灯都能发光,则实际功率之比:===,故D正确;故选D.【分析】已知灯泡额定电压与额定功率,应用电功率公式求出灯泡的电阻,然后应用串并联电路特点与电功率公式比较灯泡实际功率大小,再分析答题.3.已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中,闭合S则通过它们的电流之比及它们两端的电压之比是()A. I1∶I2 =3∶2 U1∶U2 =1∶1B. I1∶I2 =3∶2 U1∶U2 =3∶2C. I1∶I2 =2∶3 U1∶U2 =1∶1D. I1∶I2 =1∶1 U1∶U2 =2∶3【答案】A【解析】【解答】两电阻并联在电源上,它们两端的电压相等,都等于电源电压,则它们两端的电压之比,通过它们的电流之比故答案为:A。

【分析】在并联电路中电压都相等,当电压相等时,电流和电阻成反比.4.如图所示,将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S,各表均有一定示数,滑动变阻器的滑片向右滑动到某一位置,电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是()A. V1示数变大,V2示数不变B. V1示数变大,△U1>△U2C. V2示数变小,V2示数和电流表示数之比变小D. V2示数变小,V2示数和电流表示数之比不变【答案】D【解析】【解答】滑动变阻器的滑片右移,滑动变阻器连入电路的电阻变大,电路中的电流变小,所以V2的示数变小,R1与R2串联,V1、V2示数之和为电源电压,不变,所以V1的示数变大,且△U1=△U2, A、B两项都错误;V2示数和电流表示数之比为R2阻值,不变,C不符合题意,D符合题意。

故答案为:D。

【分析】R1与R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,电流表测电路中的电流。

闭合开关S,各表均有一定示数,根据滑片的移动可知接入电路中电阻的变化,根据欧姆定律可知电路中电流的变化和R2两端的电压变化,利用串联电路的电压特点可知R1两端的电压变化,再利用串联电路的电压特点可知两电压表示数变化量之间的关系,最后根据欧姆定律结合定值电阻R2的阻值判断V2示数和电流表示数之比的变化.5.如图所示,电源电压6V保持不变,测量额定电压为3.8V小灯泡的额定功率,下列说法错误的是()A. 闭合开关前,滑片P应移动到B端B. 闭合开关后,小灯泡不发光,可能是小灯泡灯丝断了C. 滑片P向A端移动时,小灯泡额定功率变大,亮度变亮D. 当电压表示数为3.8V时,读出电流表的示数,可算出小灯泡的额定功率【答案】 C【解析】【解答】A、由图,为保护电路,开关闭合前,滑片应滑到最大值B端,故A正确;B、小灯泡灯丝断了,闭合开关后,小灯泡不能发光,故B正确;C、滑片P向A端移动时,灯泡电压大于额定电压,实际功率大于其额定功率,但额定功率不会变,故C错误;D、当电压表示数为3.8V时,读出电流表的示数,利用P=UI可计算其额定功率的大小,故D正确.故选C.【分析】(1)为保护电路,开关闭合前,滑片应滑到最大值处;(2)小灯泡灯丝断了小灯泡不能发光;(3)额定功率是指用电器在额定电压下的功率,一个用电器的额定功率只有一个,实际功率可以有多个;(4)在额定电压下,可以运用公式P=UI计算其额定功率的大小.6.我国刑法规定,从201年5月1日起,驾驶员醉酒后驾车要负刑事责任.为了打击酒驾行为,交警常用酒精浓度监测仪对驾驶人员进行酒精测试,如图甲所示是一款酒精浓度监测仪的简化电路图,其电源电压保持不变,R0为定值电阻,R为酒精气体浓度传感器(气敏电阻),R的阻值与酒精浓度的关系如图乙所示.当接通电源时,下列说法正确的是()A. 当酒精浓度减小时,R的阻值减少B. 当酒精浓度增大时,电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时,电压表的示数变大D. 当酒精浓度增大时,电流表的示数变小【答案】 C【解析】【解答】解:根据图象可知酒精气体的浓度越小传感器的电阻越大,故A错误;由电路图可知,定值电阻与传感器的电阻串联,电压表测量定值电阻两端的电压,所以电压表的示数与电流表的示数的比值为定值电阻的阻值,它是不变的,故B错误;由题知,酒精气体传感器的电阻随酒精气体浓度的增大而减小,测试到的酒精气体浓度越大,酒精气体传感器的电阻越小,根据欧姆定律可知,电路电流越大,定值电阻两端的电压越大,即电压表示数越大;故C 正确;当酒精气体浓度增大时,酒精气体传感器的电阻减小,根据欧姆定律可知,电阻减小,电路电流增大,电流表示数增大,故D错误.故选C.【分析】由电路图可知,定值电阻与传感器的电阻串联,电压表测量定值电阻两端的电压;根据图象可知酒精气体的浓度越小传感器的电阻越大,由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化,再由串联电路的电压特点可知传感器两端的电压变化.7.如图所示,电源电压恒为3V,灯泡L标有“3V 1.5W”字样(不计温度对灯丝电阻的影响),滑动变阻器R最大阻值为30Ω,电压表量程“0﹣3V”,电流表量程为“0﹣0.6A”。

在电路安全的情况下,下列判断正确的是()A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S,滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S,该电路的最大功率是2.5WD. 将滑片P移到R的最左端,闭合开关S、S1,电流表示数为0.6A【答案】D【解析】【解答】A、根据可得,灯泡正常发光时的电阻:,A不符合题意;B、C、只闭合开关S时,滑动变阻器R与灯泡L串联,电压表测R两端的电压,电流表测电路中的电流;当滑片位于左端时,此时电压表的示数为零,灯泡两端的电压等于电源电压3V,通过灯泡的电流,即最大电流为:,电路的最大功率为灯泡的额定功率0.5W,C不符合题意;当变阻器接入电路中的阻值变大时,电流变小,电压表示数增大,但不会超过电源电压3V,两电表都是安全的,所以,滑动变阻器的取值范围是0~30Ω,B不符合题意;D、将滑片P移到R的最左端,闭合开关S、S1,滑动变阻器R的最大阻值与灯泡L并联,两端电压都为电源电压3V,电流表测干路中的电流。

灯正常工作,通过小灯泡的电流为0.5A;通过滑动变阻器的电流:;故干路电流,即电流表的示数:,D符合题意;故答案为:D。

【分析】根据P=UI=求出灯泡正常发光时的电阻;只闭合开关S时,滑动变阻器R与灯泡L串联,电压表测R两端的电压,电流表测电路中的电流,根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流,然后与电流表的量程相比较判断出灯泡可以正常发光,根据P=UI可求最大功率;当电压表的示数最大时,滑动变阻器接入电路中的电阻最大,根据串联电路的电压特点求出灯泡两端的电压,根据电源电压为3V变阻器接入电路中的最大阻值,然后得出滑动变阻器的取值范围;将滑片P移到R的最左端,闭合开关S、S1,滑动变阻器R与灯泡L并联,电压表测导线两端的电压,电流表测干路中的电流,由欧姆定律可求电流.8.一只小灯泡标有“3.8V”字样,额定功率模糊不清,某同学设计了如图甲所示的电路进行测量,电源电压恒为6V,电压表、电流表使用的量程分别为0﹣3V、0﹣0.6A,滑动变阻器的规模为“10Ω1A”,他根据实验数据作出电压表、电流表示数的U﹣I图象,如图乙所示,则以下判断正确的是()A. 小灯泡的额定功率为0.88WB. 滑片向左移时电压表示数变大,小灯泡变亮C. 变阻器允许连入电路的最大阻约为8.82ΩD. 小灯泡正常发光2s内,变阻器产生的电热为3.04J【答案】 C【解析】【解答】解:由电路图可知,灯泡L与滑动变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流 :(1)因串联电路中总电压等于各分电压之和,所以,灯泡两端的电压U L=3.8V时滑动变阻器两端的电压:U R=U﹣U L=6V﹣3.8V=2.2V,由图象可知,电路中的电流I=0.4A,小灯泡的额定功率:P L=U L I=3.8V×0.4A=1.52W,故A错误;2s内变阻器产生的电热:Q R=W R=U R It=2.2V×0.4A×2s=1.75J,故D错误;(2)滑片向左移时,接入电路中的电阻变小,电路中的总电阻变小,电路中的电流变大,由图象可知,滑动变阻器两端的电压变小,灯泡两端的电压变大,灯泡的实际功率变大,即电压表的示数变小,小灯泡变亮,故B错误;(3)当电压表的示数最大U R′=3V时,滑动变阻器接入电路中的电阻最大,由图象可知,电路中的电流I′=0.34A,则滑动变阻器接入电路中的最大电阻:R大= = ≈8.82Ω,故C正确。
