摄像头参数

监控摄像机说的4mm,6mm是指监控摄像头的镜头的大小,镜头的mm数量越小,监控的面积越大,角度越宽,但监控的距离不远,mm数量越大,监控的距离越远,但监控的角度会相应的小很多
1/4 和1/3指的是摄像机感光芯片的尺寸，就是我们常说的CCD，CCD的尺寸一般选大的好。

例如专业的摄像机用的是1/2英寸的。

480线420线520线指的是摄像机的清晰度，在监视器上水平扫描的线数。

镜头大小3.6mm 6mm 8mm 12mm是指摄像机配不同的镜头看的距离，3.6mm 适合看广角的地区，12mm适合看20-30米的地区实际（2MM-4米；4MM-5.5米；6MM-8米；12MM-15米；）
1/3是CCD的尺寸（也就是1/3英寸），CCD就是摄像机的核心——感光元件。

好比显示器的尺寸。

CCD的尺寸还有1/2英寸和1/4英寸，CCD尺寸越大感光越好，图像就越清晰，当然价格也越贵。

摄像机的线路板介绍

摄像机的线路板介绍俗话说：内行看门道，外行看热闹。

我们也拆开外壳，看看摄像机到底装了什么东西。

今天说说：摄像机的电路板。

市面上流行的不外乎以下几种方式：1、CCD、DSP、电源集中在一块电路板上，这就是市场上所谓的单板机。

2、CCD一块板，DSP和电源集中在一块板上，这就是双板机。

这两种板机的造价比较便宜，但相对来讲品质也比较差，主要用在档次低的普通枪机、普通塑料半球、红外防水机以及可视门铃上。

3、CCD一块板、DSP一块板、电源和功能模块集中在一块板上。

4、CCD一块板、DSP一块板、电源一块板、功能模块在一块或多块板上。

其实板子大小及数量问题，除了技术外，主要还是市场问题，在相同质量的条件下，板子越少当然越难做，如何把同样的零件塞到小空间内还要考虑干扰及发热等问题，这就不是一般人能做的到的。

但这是指质量不变的状况，看看韩国C-PRO的机子，SONY高线机，含自动光圈电路还有其它控制功能，再加个DIP SW 及VR，总耗电量90毫安，该有的EMI组件一颗也不少，质量及稳定性也不差，全部挤在38 X 38 一片版子内，结果是成本高，当然售价也高，在国内肯定卖不了，有哪家组装厂愿花500块以上去买这样的板子？(不要说质量好就有人买，一个月跟他买几百片，他先倒闭给你看！)好的单板难做，那一般的呢？简单！EMI组件拿掉，电源保护拿掉，滤波组件不要，OLPF改玻璃的，软件找个好点儿来抄，不就得了！又小又便宜！杂讯大？不稳定？就那点钱还要求什么？所以说单板机好不好？应该说质量好的单板就好，质量不好的板子就不好，这样说了好象白说，其实问了也是白问，就好象问三厢的车好还是两厢的车好一样！再来就是多板机了，如果问研发人员哪种好？一定会说多板好！因为好搞定嘛！见过最好的索尼版是索尼的展示板，不过大小跟瓦片一样大，是拿来验证用的，其实板子的多少跟方案有关，索尼2163方案如果12V的话，42 x42 就能搞定，要是加电源同步那就至少再加一片， 3172方案，如果一片板肯定会有问题，因为芯片太热了，会影响到CCD，4103如果不加电源同步，42x42 到32 x32 单版都做的到，3142的话，最大就42x42单板或32x32双板了，如果3142还搞两块大板的话，可能有三个原因：1. 懒得改了就用老设计2. 技术太差改不了3. 故意不改，这样看起来份量够。

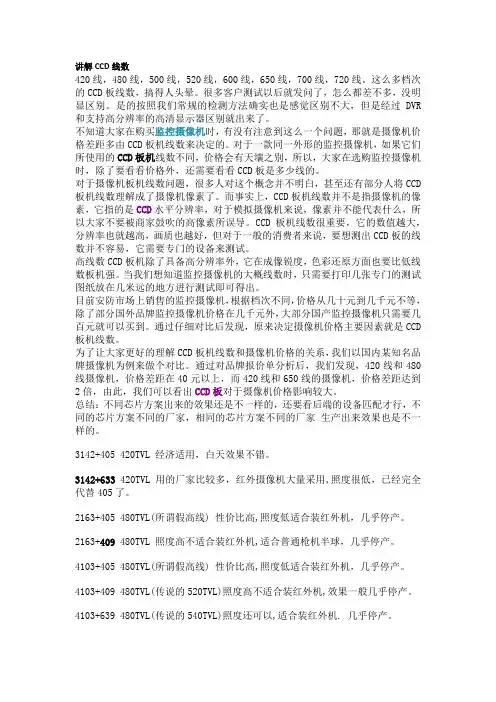

讲解CCD线数

讲解CCD线数420线，480线，500线，520线，600线，650线，700线，720线。

这么多档次的CCD板线数，搞得人头晕。

很多客户测试以后就发问了，怎么都差不多，没明显区别。

是的按照我们常规的检测方法确实也是感觉区别不大，但是经过DVR 和支持高分辨率的高清显示器区别就出来了。

不知道大家在购买监控摄像机时，有没有注意到这么一个问题，那就是摄像机价格差距多由CCD板机线数来决定的。

对于一款同一外形的监控摄像机，如果它们所使用的CCD板机线数不同，价格会有天壤之别，所以，大家在选购监控摄像机时，除了要看看价格外，还需要看看CCD板是多少线的。

对于摄像机板机线数问题，很多人对这个概念并不明白，甚至还有部分人将CCD 板机线数理解成了摄像机像素了。

而事实上，CCD板机线数并不是指摄像机的像素，它指的是CCD水平分辨率，对于模拟摄像机来说，像素并不能代表什么，所以大家不要被商家鼓吹的高像素所误导。

CCD板机线数很重要，它的数值越大，分辨率也就越高，画质也越好，但对于一般的消费者来说，要想测出CCD板的线数并不容易，它需要专门的设备来测试。

高线数CCD板机除了具备高分辨率外，它在成像锐度，色彩还原方面也要比低线数板机强。

当我们想知道监控摄像机的大概线数时，只需要打印几张专门的测试图纸放在几米远的地方进行测试即可得出。

目前安防市场上销售的监控摄像机，根据档次不同，价格从几十元到几千元不等，除了部分国外品牌监控摄像机价格在几千元外，大部分国产监控摄像机只需要几百元就可以买到。

通过仔细对比后发现，原来决定摄像机价格主要因素就是CCD 板机线数。

为了让大家更好的理解CCD板机线数和摄像机价格的关系，我们以国内某知名品牌摄像机为例来做个对比。

通过对品牌报价单分析后，我们发现，420线和480线摄像机，价格差距在40元以上，而420线和650线的摄像机，价格差距达到2倍，由此，我们可以看出CCD板对于摄像机价格影响较大。

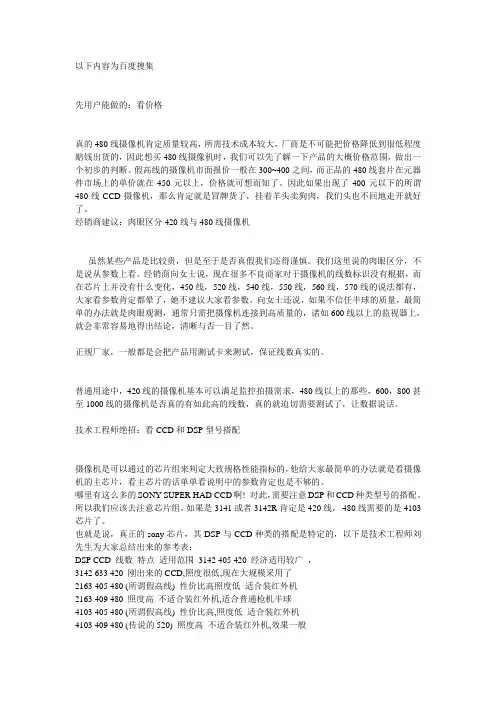

监控摄像机420线480线区别

以下内容为百度搜集先用户能做的：看价格真的480线摄像机肯定质量较高，所需技术成本较大，厂商是不可能把价格降低到很低程度赔钱出货的，因此想买480线摄像机时，我们可以先了解一下产品的大概价格范围，做出一个初步的判断。

假高线的摄像机市面报价一般在300~400之间，而正品的480线套片在元器件市场上的单价就在450元以上，价格就可想而知了。

因此如果出现了400元以下的所谓480线CCD摄像机，那么肯定就是冒牌货了，挂着羊头卖狗肉，我们头也不回地走开就好了。

经销商建议：肉眼区分420线与480线摄像机虽然某些产品是比较贵，但是至于是否真假我们还得谨慎。

我们这里说的肉眼区分，不是说从参数上看。

经销商向女士说，现在很多不良商家对于摄像机的线数标识没有根据，而在芯片上并没有什么变化，450线，520线，540线，550线，560线，570线的说法都有，大家看参数肯定都晕了，她不建议大家看参数。

向女士还说，如果不信任半球的质量，最简单的办法就是肉眼观测，通常只需把摄像机连接到高质量的，诸如600线以上的监视器上，就会非常容易地得出结论，清晰与否一目了然。

正规厂家，一般都是会把产品用测试卡来测试，保证线数真实的。

普通用途中，420线的摄像机基本可以满足监控拍摄需求，480线以上的那些，600，800甚至1000线的摄像机是否真的有如此高的线数，真的就迫切需要测试了，让数据说话。

技术工程师绝招：看CCD和DSP型号搭配摄像机是可以通过的芯片组来判定大致规格性能指标的，他给大家最简单的办法就是看摄像机的主芯片，看主芯片的话单单看说明中的参数肯定也是不够的。

哪里有这么多的SONY SUPER HAD CCD啊! 对此，需要注意DSP和CCD种类型号的搭配。

所以我们应该去注意芯片组。

如果是3141或者3142R肯定是420线，480线需要的是4103芯片了。

也就是说，真正的sony芯片，其DSP与CCD种类的搭配是特定的，以下是技术工程师刘先生为大家总结出来的参考表：DSP CCD 线数特点适用范围3142 405 420 经济适用较广，3142 633 420 刚出来的CCD,照度很低,现在大规模采用了2163 405 480 (所谓假高线) 性价比高照度低适合装红外机2163 409 480 照度高不适合装红外机,适合普通枪机半球4103 405 480 (所谓假高线) 性价比高,照度低适合装红外机4103 409 480 (传说的520) 照度高不适合装红外机,效果一般4103 639 480(传说的540) 照度还可以, 适合装红外机3172 639 480 (传说的540) 试用过多家产品效果烂2163 255 420 低线低照用的少不做评论2163 529 480 高线低照用的少不做评论通过这张表，我们可以把所有的摄像机对号入座，判别真假咯。

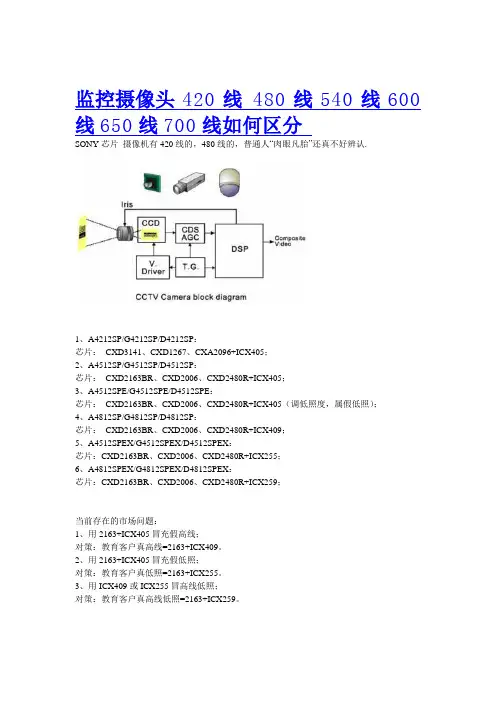

监控摄像机线数区分

监控摄像头420线480线540线600线650线700线如何区分SONY芯片摄像机有420线的，480线的，普通人“肉眼凡胎”还真不好辨认.1、A4212SP/G4212SP/D4212SP：芯片：CXD3141、CXD1267、CXA2096+ICX405；2、A4512SP/G4512SP/D4512SP：芯片：CXD2163BR、CXD2006、CXD2480R+ICX405；3、A4512SPE/G4512SPE/D4512SPE：芯片：CXD2163BR、CXD2006、CXD2480R+ICX405（调低照度，属假低照）；4、A4812SP/G4812SP/D4812SP：芯片：CXD2163BR、CXD2006、CXD2480R+ICX409；5、A4512SPEX/G4512SPEX/D4512SPEX：芯片：CXD2163BR、CXD2006、CXD2480R+ICX255；6、A4812SPEX/G4812SPEX/D4812SPEX：芯片：CXD2163BR、CXD2006、CXD2480R+ICX259；当前存在的市场问题：1、用2163+ICX405冒充假高线；对策：教育客户真高线=2163+ICX409。

2、用2163+ICX405冒充假低照；对策：教育客户真低照=2163+ICX255。

3、用ICX409或ICX255冒高线低照；对策：教育客户真高线低照=2163+ICX259。

SONY日夜转换型：1、D4212SPRI：CXD3141R、CXD1267、CXA2096+ICX405；（如用CXD3142R代替3141，则多外同步功能）。

2、D4812SPRI：CXD2163BR、CXD2006、CXD2480R+ICX409。

3、A4212SPR/G4212SPR：CXD3141R、CXD1267、CXA2096+ICX405；（效果不明显，暗时有色斑）。

4、G4512SPR：CXD2163BR、CXD2006、CXD2480R+ICX409；（效果明显，暗时为黑白，没有色斑）。

摄像机参数详解

SECAM（Sequentiel Couleur A Memoire ）：
按顺序传送彩色与存储俄罗斯、法国、埃及
同步方式
摄像机必须依靠一个同步信号来协调各信号处理模块的运作；分为内同步、电源同步和外同步三种
内同步（INT）
采用摄像机内部晶振产生的时钟信号作为同步信号；
电源同步（LL，Line Locked）
P帧
➢ 单向帧间编码帧。大部分情况下P帧也是参考帧。
B帧
➢ 双向帧内参考帧。B帧一般不是参考帧。
端口
http端口 80 SDK端口根据厂家不同其端口也不同：海康8000，大华：
37777 rtsp端口海康554，大华未知 tcp访问海康SDK端口+200，大华未知
网络摄像机外网访需要以上4个端口映射，路由器中协议选择 ALL或TCP；
红外灯-发展
第一代红外摄像机用普通插件LED，例如5mm，8mm， 10mm封装；机型目前的IR1，IR3，IR5，IRT系列；
散热差,功率小
透
镜
晶元
H
透镜
支
架
晶元
Hale Waihona Puke 封装结构铝基板
第二代红外摄像机采用铝基板加大功率LED；机型目前的红
外半球11系列DS-2CC51XXP(N)-VPIR;
CMOS传感器
CMOS集成度高，在百万像素级别以上的方案中，CMOS的价格优势非常明显，并且宽动态性能良好， CMOS会被越来越广泛的应用；主要厂商有 OV、Pixelplus、Aptina，海康威视主要使用Aptina系列CMOS传感器；
传感器类型功耗低照度效果动态范围价格
CCD 较大较好
清晰度是由摄像器件像素多少决定的，摄像器件的像素越多，得到的图像越清晰，反之亦然。

关于摄像机线数问题

这是倒因为果的问题!因为就像素来讲,目前安防用能拿的到的只有两种CCD,在PAL制,有27万及41万两种,27万叫"低解"CCD(说好听点叫"中解"或"普解"),41万叫"高解"CCD.用低解CCD,加上能买到的DSP,做出来的机子,在解析度上大家都差不多,约在300多线,这是"做"出来的,另外还有增加线数的方法,叫做"吹"出来的!350!380!420!还有"软件增强450条"!高兴多少就写多少,反正既不被罚款也不会坐牢!没事的!用高解CCD,加上能买到的DSP,做出来的机子,在解析度上大家还是都差不多,约在400多线,至于要写470,480,520,550还是600?随你高兴,没人管的!一般VCD约200多条,DVD4-500条,电视台用的betacam录像机约350条,这是指机子能表现出来的,如果内容太差劲是不算的像素和解析度之间有必然的联系么？他们直接是什么关系呢，还有就是用同样的CCD及DSP作出来的摄像机的像素和解析度会相同么？？？像数越高当然解析度越高,不过市面上就那几种CCD跟DSP,也由不得你东挑西检的,以目前普遍的技术,用同样的CCD及DSP作出来的摄像机的解析度,各家其实都差不多.但是日本索尼及松下虽然用跟我们一样的CCD,但DSP是特殊订制的,做出来的机子是好些电视线跟像素是两个概念！！电视线的概念来源于清晰度．清晰度分水平清晰度和垂直清晰度．清晰度的概念来源于应用光学．清晰度是用来表示：光学系统对被观测物在某个约定的环境下的细节程度的表现．比如camera.的水平清晰度，电视的清晰度．像素是对CCD,CMOS或者显示模块的物理像素．像素比较直观．它们之间实际效果（对于安防的测试)没有直接的换算关系！当然CCD,CMOS,前端的像素越高，相对性同等的DSP的处理．像素越高清晰度越高！清晰度跟整个摄像机有关．前端用什么CCD,CMOS.后端用什么DSP 处理用什么算法．后端输出用什么格式．镜头用什么镜头的都关系．比如说前端是用了300W的CCD,后端DSP用了很多高斯滤波．效果会很模糊．清晰度甚至于不到200线．一个好的摄像机．每个环节都很重要．但基本上说镜头决定你的清晰度的80%！对于用户来说．唯一办法就是用标准的测试方法测试清晰度其实测解析度多少条并不重要,因为CCD现在只有两种:高线及低线.用高线CCD,不管那个品牌CCD配那个品牌DSP,做出来的机子,解析度都差不多,人眼在50条范围内一般不容易分辨的出来,除非技术太差,把高线机搞成低线机了,或跟本就是假高线!可是有些人有这方面的经验:明明是真的高线机,为什么比较两个厂家的,硬是有的比另一家清楚?如果说人眼在50条范围内一般不容易分辨出来,那肯定两台解析度超过50条了?又跟上面说的互相矛盾了!如果真的把机子拿到仪器上测,又会发现解析度还真的差不多!这是啥回事?还是人眼的问题,要分辨影像好坏,除了解析度外,还有颜色及影像的干净度,颜色跟色彩还原性有关,干净度跟噪讯有关,这两点会严重影响到眼睛对清析度的判断.举个例子,中央电视台放的节目,大概就350条,但没有人觉得它不好!为什么?因为颜色是正确的,从导播室出来的影像都是校正过的.电视台用的录像机每台都是几十万,贵在那儿?其中有一项就是颜色.拉回来摄像机这块,只要把颜色调正确,噪讯降低,在一样的解析度下,用眼睛决对看的出差别,明明是低线机,为什么么有人标450条?很简单!你的低线机标420,但我的机子看起来硬是比你"清楚",所以我是450线!在仪器上其实都差不多---300多条而已!所以,在摄像机行业中,技术指标跟本是无义意的,低线机解析度就是420,标380的就准备倒闭吧!高线机标480就算老实的了,讯噪比就是>48dB,或标50,52,全国统一,标SONYCCD都还有可能是假的的,标EX-View就更离谱,全国卖掉的EX-VIEW机可能比SONY生产出来的CCD还多!整个规格大概只有型号及尺寸两样是对的,连重量都懒得去称称看,还有彩色机分EIA,CCIR,黑白机分NTSC,PAL的,总之.乱!乱!乱!习惯就好了.......其实我针对性的测试过一次，就是SONY的号称480线也只是带宽而已，实际测试只有400线左右；测试设备：VM700A＋1000线黑白监视器＋透射式综合测试卡；根据我的测试结果看，日系产品的标注线数也只是设备的通道带宽，并不是实际的视频表现能力。

防爆摄像机画面显示关键参数及原理分析

防爆摄像机画面显示关键参数及原理分析从某种程度上来讲，防爆摄像机的像素、线数和清楚度这几个参数与大家常常利用的电脑显示器、电视机、电话显示屏的相关参数是一样的，三者都是对防爆摄像机画面质感的描述，这样有利于从多种角度了解和把握防爆摄像机的画面质感。

一、像素像素是组成图像的大体元素，防爆摄像机的监控画面是由持续快速出现的图像组成的，而这些图像都是由一个一个像素点组成。

就相当于把一副图像放大很多倍以后，再将它从左到右从上到下有规则的分成很多个格子，在每一个格子内填充一个颜色，再把图像缩小为原来的大小，这样就组成了一副咱们平时看到的图像。

而这些格子就相当于像素点，像素点数量的多少一般由厂家视情况而定。

像素点越多，图像就越细腻越清楚，也就是分辨率越高。

二、清楚度通常所说的清楚度包括水平清楚度和垂直清楚度，图像像素点的数量可以从这两个指标取得。

咱们仍是拿格子来讲明，一幅图像被分为很多行和很多列格子，同一行格子从左到右有多少像素点，称为水平清楚度；同一列格子从上到下有多少像素点组成绩称为垂直清楚度。

由于每一行格子形成垂直方向的一个像素，因此咱们也可以讲，“垂直清楚度”就是一幅图像由多少条“水平扫描线”组成。

而一幅图像有多少条水平扫描线是由信号格式决定的。

因此只要信号格式肯定了，垂直清楚度就肯定了。

对于PAL制来讲，你最后看到的垂直分辨率是625。

进一步讲，咱们看到的一幅画面并非是由所有的625行组成。

实际上，还有49行用于传输其它信息，比如闭合字幕、图文、测试信号等，同时当电子束从最底部回到最上部来开始扫描下一幅图像还需要一些时间。

去掉这些咱们“看不到”的行数，咱们看到的一幅画面实际上最多由576行组成。

这也是PAL 制的最高垂直分辨率。

更进一步，由于显像的原因和人的视觉特性，这576行只是理论上的分辨率算了。

实际你“看到”的图像的垂直分辨率还必需乘以一个小于1的修正系数，这个系数称为Kell系数。

对于隔行扫描，Kell系数，因此对于PAL制来讲，最后显示出来的图像的垂直清楚度是400线左右。

摄像机的主要参数

摄像机的主要参数（1）ccd的尺寸目前采用的芯片大多数为1/3”和1/4”。

在购买摄像头时，特别是对摄像角度有比较严格要求的时候，ccd 靶面的大小，ccd与镜头的配合情况将直接影响视场角的大小和图像的清晰度。

在相同的光学镜头下，成像尺寸越大，视场角越大。

1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。

2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。

（2）ccd的像素是ccd的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。

ccd是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。

现在市场上大多以25万和38万像素为划界，38万像素以上者为高清晰度摄象机。

目前SONY及SHARP均为高清晰度摄像机。

（3）水平的分辨率分辨率是用电视线（简称线tv lines）来表示的。

彩色摄象机的典型分辨率是在320到500电视线之间，主要有330线、380线、420线、460线、500线等不同档次。

分辨率与ccd和镜头有关，还与摄像头电路通道的频带宽度直接相关，通常规律是1mhz的频带宽度相当于清晰度为80线。

频带越宽，图像越清晰，线数值相对越大。

（4）最小照度照度又称灵敏度。

是ccd对环境光线的敏感程度，或者说是ccd正常成像时所需要的最暗光线。

照度的单位是勒克斯（Lux），数值越小，表示需要的光线越少，摄像头也越灵敏。

照度是反映光照强度的一种单位，单位是每平方米的流明数，1Lux大约等于1烛光在1米距离的照度1Lux=1lm/m*m（lm是光通量的单位）黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。

摄像机线数和像数

摄像机线数和像数分辨率和图象的像素有直接的关系，我们来算一算，一张分辨率为640×480像素的图片，那它的分辨率就达到了307，200像素，也就是我们常说的30万像素，而一张分辨率为1600×1200的图片，它的像素就是200万。

这样，我们就知道，分辨率的两个数字表示的是图片在长和宽上占的点数的单位分辨率（Resolution） - 影象清晰度或浓度的度量标准。

举例来说，分辨率代表垂直及水平显示的每英寸点（dpi）的数量。

BitWare 可以用普通或标准（100 乘 200 dpi）及精细分辨率（200 乘 200 dpi）发送及接收传真文档。

分辨率是一个表示平面图像精细程度的概念，通常它是以横向和纵向点的数量来衡量的，表示成水平点数×垂直点数的形式。

在一个固定的平面内，分辨率越高，意味着可使用的点数越多，图像越细致。

显示分辨率显示分辨率是平板电视在显示图像时的分辨率，分辨率是用点来衡量的，显示器上这个“点”就是指像素(pixel)。

显示分辨率的数值是指整个显示器所有可视面积上水平像素和垂直像素的数量。

例如1366×768的分辨率，是指在整个屏幕上水平显示800个像素，垂直显示600个像素。

显示分辨率的水平像素和垂直像素的总数总是成一定比例的，最常见的为16:9。

传统CRT电视所支持的分辨率较有弹性，而液晶电视的像素间距已经固定，所以支持的显示模式不像CRT电视那么多。

液晶电视的最佳分辨率，也叫最大分辨率，在该分辨率下，液晶电视才能显现最佳影像。

液晶电视呈现分辨率较低的显示模式时，有两种方式进行显示。

第一种为居中显示：例如在XGA 1024×768的屏幕上显示SVGA 800×600的画面时，只有屏幕居中的800×600个像素被呈现出来，其它没有被呈现出来的像素则维持黑暗。

目前该方法较少采用。

另一种称为扩展显示：在显示低于最佳分辨率的画面时，各像素点通过差动算法扩充到相邻像素点显示，从而使整个画面被充满。

视频监控上460线、560线的意思

这是扫描线的概念
电视的画面清晰度是以水平清晰度作为单位。通俗地说，我们可以把电视上的画面以水平
方向分割成很多很多扫描线，分得越细，这些画面就越清楚，而水平线数的扫描线数量也
就越多。清晰度的单位是“电视行(TVLine)”也称线。意思是从水平方向上看，相当于将
每行扫描线竖立起来，然后乘上4：3或者16：9的宽高比，构成水平方向的总线数。
所以目前很少有支持色差输入720p的电视机，但是支持1080i或者1080i Ready的就不少。
数字高清电视的720p、1080i和1080p是由美国电影电视工程师协会确定的高清标准格式，
其中1080p被称为目前数字电视的顶级显示格式，这种格式的电视在逐行扫描下能够达到
1920×1080的分辨率。目前世界上只有60英寸以上的显示屏才能够显示出1920×1080的信号。
D5为1080p格式，是标准数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，
16：9，分辨率为1920×1080逐行扫描，专业格式。
此外还有576i，是标准的PAL电视显示模式，625条垂直扫描线，576条可见垂直扫描线，
4：3或16：9，隔行/50Hz，记为576i或625i。
以上标准中“i”表示隔行，“P”表示逐行。HDTV标准是高品质视频信号标准，包括
1080i、720p、1080p，也就是说D3、D4、D5属于HDTV标准，但目前支持480p也大概称
为支持HDTV。要注意的是，对于电视机处理能力(例如带宽)的要求则是480i<480p<1080i<720p。
D1为480i格式，和NTSC模拟电视清晰度相同，525条垂直扫描线，483条可见垂直扫描线，

关于摄像机线数问题

这是倒因为果的问题! 因为就像素来讲,目前安防用能拿的到的只有两种CCD,在PAL制,有2 7万及41万两种,27万叫"低解"CCD(说好听点叫"中解"或"普解") ,41万叫"高解"CCD.用低解CCD,加上能买到的DSP,做出来的机子,在解析度上大家都差不多,约在300多线,这是"做"出来的,另外还有增加线数的方法,叫做"吹"出来的!350!380!420! 还有"软件增强450条"! 高兴多少就写多少,反正既不被罚款也不会坐牢! 没事的!用高解CCD,加上能买到的DSP,做出来的机子,在解析度上大家还是都差不多,约在400多线,至于要写470,480,520,550 还是600? 随你高兴,没人管的!一般VCD约200多条,DVD 4-500条,电视台用的betacam录像机约350条,这是指机子能表现出来的,如果内容太差劲是不算的像素和解析度之间有必然的联系么？他们直接是什么关系呢，还有就是用同样的CCD及DSP 作出来的摄像机的像素和解析度会相同么？？？像数越高当然解析度越高,不过市面上就那几种CCD跟DSP,也由不得你东挑西检的,以目前普遍的技术,用同样的CCD及DSP作出来的摄像机的解析度,各家其实都差不多.但是日本索尼及松下虽然用跟我们一样的CCD,但DSP是特殊订制的,做出来的机子是好些电视线跟像素是两个概念！！电视线的概念来源于清晰度．清晰度分水平清晰度和垂直清晰度．清晰度的概念来源于应用光学．清晰度是用来表示：光学系统对被观测物在某个约定的环境下的细节程度的表现．比如camera.的水平清晰度，电视的清晰度．像素是对CCD,CMOS或者显示模块的物理像素．像素比较直观．它们之间实际效果（对于安防的测试)没有直接的换算关系！当然CCD,CMOS,前端的像素越高，相对性同等的DSP的处理．像素越高清晰度越高！清晰度跟整个摄像机有关．前端用什么CCD,CMOS.后端用什么DSP处理用什么算法．后端输出用什么格式．镜头用什么镜头的都关系．比如说前端是用了300W的CCD,后端DSP用了很多高斯滤波．效果会很模糊．清晰度甚至于不到200线．一个好的摄像机．每个环节都很重要．但基本上说镜头决定你的清晰度的80%！对于用户来说．唯一办法就是用标准的测试方法测试清晰度其实测解析度多少条并不重要,因为CCD现在只有两种:高线及低线. 用高线CCD,不管那个品牌CCD配那个品牌DSP,做出来的机子,解析度都差不多,人眼在50条范围内一般不容易分辨的出来,除非技术太差,把高线机搞成低线机了,或跟本就是假高线!可是有些人有这方面的经验:明明是真的高线机,为什么比较两个厂家的,硬是有的比另一家清楚? 如果说人眼在50条范围内一般不容易分辨出来,那肯定两台解析度超过50条了? 又跟上面说的互相矛盾了! 如果真的把机子拿到仪器上测,又会发现解析度还真的差不多! 这是啥回事?还是人眼的问题,要分辨影像好坏,除了解析度外,还有颜色及影像的干净度,颜色跟色彩还原性有关,干净度跟噪讯有关,这两点会严重影响到眼睛对清析度的判断.举个例子,中央电视台放的节目,大概就350条,但没有人觉得它不好! 为什么? 因为颜色是正确的,从导播室出来的影像都是校正过的. 电视台用的录像机每台都是几十万,贵在那儿?其中有一项就是颜色.拉回来摄像机这块,只要把颜色调正确,噪讯降低,在一样的解析度下,用眼睛决对看的出差别,明明是低线机,为什么么有人标450条? 很简单! 你的低线机标420,但我的机子看起来硬是比你"清楚", 所以我是450线! 在仪器上其实都差不多---300多条而已!所以,在摄像机行业中,技术指标跟本是无义意的,低线机解析度就是420,标380的就准备倒闭吧!高线机标4 80就算老实的了,讯噪比就是>48dB,或标50,52,全国统一,标SONY CCD都还有可能是假的的, 标EX-Vi ew 就更离谱,全国卖掉的EX-VIEW机可能比SONY生产出来的CCD还多! 整个规格大概只有型号及尺寸两样是对的, 连重量都懒得去称称看,还有彩色机分EIA,CCIR, 黑白机分NTSC ,PAL 的,总之. 乱! 乱! 乱!习惯就好了.......其实我针对性的测试过一次，就是SONY的号称480线也只是带宽而已，实际测试只有400线左右；测试设备：VM700A＋1000线黑白监视器＋透射式综合测试卡；根据我的测试结果看，日系产品的标注线数也只是设备的通道带宽，并不是实际的视频表现能力。

sony常见摄像机控制线说明

1 2 3 4 5 6 7 8
2 1 6 4 5 3 8 7
SONY系列摄像头的连线控制系列摄像头的连线控制
11)RS-232C方式下控制二个摄像头的连线及设置。 •终端使用控制线接第一个摄像头的RS-232C输入接口，使用摄像头间连接（菊花莲）线一头接在第一个摄像头的RS-232C输出接口，另一头接第二个摄像头的RS-232C输入接口。 •将第一个摄像头的地址码开关拨为1，将第二个摄像头的地址码开关拨为2，并重启摄像头。 •在终端的摄像头设置菜单中，选择所需的摄像头类型，将摄像头一（CAM1）的地址码设置为1，将摄像头二（CAM2）的地址码设置为2，控制方式同一为RS-232方式。
协议开关
SONY系列摄像头的连线控制系列摄像头的连线控制
14)多个摄像头的控制。 •一个控制接口可控制多个摄像头。 •终端提供可以同时使用的多种控制接口。 •不同控制方式下相同的地址码是不冲突的。因此如果两个摄像头用终端的RS-232口控制，另两个摄像头用终端的RS-422接口控制，这样就可以控制４个摄像头了。
Байду номын сангаас
SONY系列摄像头的连线控制系列摄像头的连线控制
12)终端使用RS-422接口控制多个摄像头时，摄像头之间需要有一根连线。
6 7 8 9 5
3 4 1 2 5
SONY系列摄像头的连线控制系列摄像头的连线控制
13)RS-422方式下控制二个摄像头的连线及设置。 •终端使用控制线接第一个摄像头的RS-422输入，使用摄像头间连接线一头接在第一个摄像头的RS-422输出接口，另一头接第二个摄像头的RS-422输入接口。 •将第一个摄像头的地址码开关拨为1，将第二个摄像头的地址码开关拨为2，将摄像头的底部协议开关选为RS-422协议，并重启摄像头。 •在终端的摄像头设置菜单中，选择所需的摄像头类型，将摄像头一（CAM1）的地址码设置为1，将摄像头二（CAM2）的地址码设置为2，控制方式同一为RS-422方式。

摄像机几个主要参数

摄像机几个主要参数摄像机几个主要参数以下对摄像机的几个主要参数作一介绍.A、CCD (charge coupled device) 尺寸及像素数(pixel)CCD尺寸指的是CCD图像传感器感光面的对角线尺寸，早期的CCD尺寸比较大，为lin、2/3in和1/2in等几种，因而近年来用于电视监控摄像机的CCD尺寸以1/3in为主流。

像素数指的是摄像机CCD传感器的最大像素数，有些给出了水平及垂直方向的像素数，如500H*582V，有些则组出了前两者的乘积值，如30万像素。

对于一定尺寸的CCD芯片，像素数越多则意味着每一像素单元的面积越小，因而由该芯片构成的摄像机的分辨率也就越高。

例如，在电视监控摄像机中使用的CCD传感器的像素有的已达到48万像素。

B、分辨率 (resolution)分辨率是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。

工业监视用摄像机的分辨率通常在380~460线之间，广播级摄像机的分辨率则可达到700线左右.C、低照度(usable illumination)低照度指的是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。

测定此参数时，还应特别注明镜头的最大相对孔径。

例如，使用F1. 2的镜头，当被景物的光亮度值低到0. 04lx时，摄像机输出的视频信号幅值为最大幅值的50%，即达到350mV（标准视频信号最大幅起来700mV），则称此摄像机的最低照度为0. 04lx/F1. 2。

被摄景物的光亮度值再低，摄像要输出的视频信号的幅值就达不到350mV 了，反映在监视器的屏幕上，将是一屏很难分辨出层次的、灰暗的图像。

D、信噪比(S/N ratio)及伽玛校正系数(Gamma characteristic)信噪比也是摄像机的一个主要参数。

其基本定义是信号对于噪声的比值乘以20log，一般摄像机给出的信噪比值均是在AGC（自动增益控制）关闭时的值，因为当AGC接通时，会对小信号进行提升，使得噪声电平也相应提高。

摄像机的性能指标

摄像机的性能指标更新日期:2009-10-24 14:58在常用的摄像机中，根据数据接口的不同，可分为常规摄像机和数字式摄像机，前者输出标准的AV和S端子信号，后者以USB和IEEE1394为通信标准。

1. 常规摄像机的主要性能指标（1）CCD尺寸（Image Sensor）由于生产工艺的不同，CCD所采用的原材料可接受的刻蚀精度也不同，厂家常用的CCD尺寸有1/4寸和1/3寸两种规格，近期出现了1/2.7寸和1/1.8寸规格。

（2）CCD有效像素（Effective Pixels）有效像素指CCD感光元件可受光信号、并转换成电信号的最大区域。

PAL制下的CCD一般有效像素为：752（H）×585（V）。

（3）水平扫描线（Horizontal Resolution）由于CCD元件的电信号采样是采用垂直和水平两方向交叉定位的方式来提取单点元素的RGB数值，所以水平和垂直扫描的精度直接影响着图像的精度。

人们常以水平扫描的线数来衡量镜头的精度等级，作为通信用的专业摄像机，该数值一般要求在450以上，目前市面上的产品以480线为主流。

（4）光学变焦倍数（Lens Zoom）目标物体的反射的光信号，需要经过光学镜头组，才能聚焦在CCD上，形成清晰的图像，光学镜头组所采用的玻璃透光性、滤光性是各厂家需要保证的根本要素。

此外，光学镜头组在超声波电机的带动下，能够实现的光学变焦倍数成为了一个面对用户最主要的指标。

常见的倍数有8x、10x和12x，某厂家推出来的产品，该参数可以达到22x。

（5）数字变焦倍数（Digital Zoom）数字变焦是采用软件差值计算的方式，将CCD形成的当前的图像进行局部取样，形成指定像素的信号。

数字变焦倍数的数值依赖于CCD的有效像素和内置DSP芯片的处理能力，各厂家一般都提供10x和12x两档常规指标。

（6）信号制式（Video Signal）信号制式一般有NTSC和PAL两种。

板机以及监控摄像机解决方案

板机以及监控摄像机解决方案板机就是我们平时常说的单板机和双板机，简单点说就是把CCD,DSP以及其他相关芯片放在一块PCB板上，用以实现其功能。

单板机就是用1块PCB板，双板机是用2块PCB板，目前常见的尺寸有32x32mm,38x38mm,32x38mm,42x42mm等，一般来说尺寸越大所能集成的芯片越多，性能就越好。

而常说到的方案，就是电子元件的搭配，最主要的是CCD和DSP 这两块芯片的组合。

方案的好坏直接影响了摄像机的性能，但是并不是说好的方案做出来的效果就一定好，这还要跟厂家的技术实力有关，有些厂家用的SONY高线方案做出来的东西甚至没有别人用SHARP低线方案做的好。

当然，在其他条件基本相同的情况下，方案越好其性能相对来说也越好。

说到方案，就要先搞懂摄像机的结构，如下图：上面的每一块芯片，全部组合起来就是一套方案，下面先简单介绍下各个芯片的功能：CCD:就像是人的眼睛,把光影像转成电子讯号,靠的就是上头的感光点,每一点就像一颗太阳能电池,被光照到后会产生电能,依照光的强度不同,会产生不同大小的电能.V-Driver: CCD里头每一点被光照到产生电能,那如何取出来?就是靠这颗V-DRIVER,它会产生不同的脉波,把CCD每点的讯号”挤”出来.CDS/AGC: CCD挤出来的讯号,在这颗晶片内做”修整”,送进D.S.P注意，上述阶段中，传输的全都是模拟讯号D.S.P:D.S.P 是Digital Signal Processor 的缩写,也就是数位讯号处理器,可是不是说CDS/AGC出来是模拟讯号吗?因此DSP里头包了一颗Decoder (A/D Converter, 模拟数位转换器),先把模拟转成数位,再做一大堆的运算(颜色,亮度,白平衡…..),然后再把数位转模拟(Encoder,也是包在DSP里头),就是视频输出了.挺复杂的,我们所谓的方案就是以用那颗DSP 来说的T.G: Timing Gen: 这是在控制整个处理过程的快慢用的,现在一般看不到了,都包在DSP内了.下面主要介绍下目前监控摄像机中主要采用的一些方案。

安防监控摄像头参数详细介绍之令狐采学创编

安防监控摄像头参数详细介绍欧阳家百（2021.03.07）核心提示：一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。

比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。

1、镜头的...一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。

1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。

当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。

增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。

镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。

焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。

光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。

通常用F（光通量）来表示。

F=焦距（f）/通光孔径。

在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。

在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。

摄像机主要性能参数

摄像机主要性能参数摄像机基础培训（三）一.CCD彩色摄像机的主要技术指标或测量方法1. CCD彩色摄像机的主要技术指标（1 ）CCD尺寸，亦即摄像机靶面。

一般来说,尺寸越大•含的像素越多•清晰度就越高「性能也就越好。

在像素数目相同的条件下,尺寸越大，则显示的图像层次越丰富。

（2 ）CCD像素，是CCD的主要性能指标■它决走了显示图像的清晰程度, 分辨率越高f图像细节的表现越好。

CCD是由面阵感光元素组成,每一个元素称为像素•像素越多,图像越清晰。

现在市场上大多以25万和38万像素为划界,38万像素以上者为高清晰度摄像机。

（3 ）水平分辨率。

彩色摄像机的典型分辨率是在320到500电视线之间, 主要有330线.380线.420线.460线、500线等不同档次。

分辨率是用电视线（简称线TV LINES ）来表示的,彩色摄像头的分辨率在330-500线之间。

分辨率与CCD 和镜头有关f还与摄像头电路通道的频带竟度直接相关r通常规律是1M H N的频带竞度相当于清晰度为80线。

频带越竞,图像越清晰.线数值相对越大。

分辨率是水平线的数量乘上0・75。

因此最高垂直分辨率为：NTSC : 525 X 0.75 =393 条；PAL : 625 X 0.75 = 470 条。

水平分辨率测量方法：a.检验（解析）图：将摄影机直接拍摄检验图■在监视器上直接读取垂直及水平分辨率。

当多个摄像机进行测试时,应使用相同镜头,（推荐使作定焦、二可变镜头）.以测试卡中心園出现在监视器屏幕的左右边为准•清晰准确的数出已给的刻度线共10组垂直线和10组水平线。

分别代表着垂直清晰度和水平清晰。

如垂直350线水平800线。

此时最好用高线的黑白监度,并给出相应的线数视器。

测试时可在远景物聚焦,也可边测边聚焦。

最好能两者兼用,可看出此摄像机的差异（对远近会聚1b.频竞测量：使用示波器测量摄影机读取图像讯号频竟，测量出频竞再乘80就是摄影机的分辨率,如：测量出频竞为5 MHZ,则用5 X 80 =400条。

网点线数

首先你要知道dpi的意思，就是：dpi是指单位面积内像素的多少，也就是扫描精度也就是分辨率。

而lpi是：lines per inch（行数/英尺），是挂网线数的单位。

它们换算关系式：描点数（DPI）=加网线数（LPI）×质量系数（QF）×放大倍率（RF）=加网线数×（1.5~2）×（印刷品尺寸/原稿尺寸）质量系数的取值一般为1.5~2。

0。

即如果扫描的图像以相同尺寸输出，则其扫描分辨率应是其最终输出网线数目的两倍左右。

若产品的印刷采用150Lpi，那么扫描时应采用300dpi进行扫描。

所以反之：300dpi =150lpi由于印刷品是由网点组成的，故印刷图像加网线数是指印刷品在水平或垂直方向上每英寸的网线数，即挂网网线数。

称为网线数是因为最早的印刷品网点有线状的。

挂网线数的单位是Line/Inch(线/英寸)，简称LPI。

例如150Lpi是指每英寸加有150条网线。

给图像加网，挂网目数越大，网线越多，网点就越密集，层次表现力就越丰富。

因为电脑图像是点阵的，即是由一个个的像素(图像的最小单位称为像素)组成的。

图像分辨率可以形象地理解为在水平或垂直方向上，单位长度内的一条线由多少个像素去描述，描述这条线所用像素越多，分辨率就会越高。

图像分辨率的单位一般是Pixels Per lnch(像素/英寸)，通常用英文表示为PPI。

例如某图像的分辨率为300PPI，则指它在水平或垂直方向上每英寸有300个像素；某图像的分辨率为72PPI，则指它在水平或垂直方向上每英寸有72个像素。

有些设备的分辨率和图像的分辨率类似，只是它们是用点来表达的，故其表示为Dot Per lnch，简称DPI。

如分辨率为1200DPI的图像扫描仪是指该扫描仪的图像输入精度为每英寸可采集1200个点，或像素。

3600DPI的激光照排机是指该照排机的图文输出精度为每英寸可曝光3600个激光点。

图像分辨率PPI与印刷分辨率LPI(加网线数)既有联系又有区别：图像分辨率要高于印刷分辨率，一般是2×2个以上的像素生成1个网点，即LPI是DPI的1/2左右。

安防监控常用线缆类别和型号的区分

安防监控常用线缆类别和型号的区分视频线、射频线、屏蔽与非屏蔽、信号线、控制线等等,各种型号，初入行者经常被搞混，下面是几个常用型号的区分：RVV 与 KVV RVVP 与 KVVP区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

AVVR 与 RVVP区别: 东西一样,只是内部截面小于0.75平方毫米的名称为AVVR,大于等于0。

75平方毫米的名称为RVVP。

安防监控项目中线缆的好坏鉴别线缆的好坏鉴别，真正的检测是需要专门的设备和仪器。

而这些设备和仪器又是设计和工程单位不具备的。

工程实际中,怎样鉴别视频线的好坏呢：一、目测外观鉴别：1。

PVC护套：表面能看出压紧里面编网有规律的“不平度”，说明加工工艺好，不会产生相对滑动，是好电缆。

外观光滑，看不出压紧编网的“不平度"，用手捏护套有松动感，是差电缆；2。

检查屏蔽层编网：编数是否够？铜材编网，检查可焊性，镀锡铜线刮看里面是不是铜线，铝镁合金线的硬度明显大于铜线；编网稀疏，分布不均匀，与绝缘层包裹不紧等是差电缆;3。

检查芯线：直径——SYV电缆为0.78-0.8mm,SYWV电缆为1。

0mm；近来出现了一种SYV75-5芯线直径是1。

0mm的电缆,这种电缆的特性阻抗，肯定不是75欧姆,不应用到75欧姆传输系统中;4.检查芯线与绝缘层的沾合力:斜向切开绝缘层，按剥离方向拉开芯线，看芯线和绝缘层有没有沾合工艺材料；好电缆有较大的沾合力，差电缆没有沾合；5.纵向抗拉实验:取一米电缆，分层剥开芯线，绝缘层，屏蔽层，外户套,各留10公分长。

方法是：两只手分别握电缆的相邻两层，向相反方向拉动；好电缆一般力量拉不动，差电缆不费大力就可以轻松拉出来——电梯电缆这一条十分重要，不少所谓“电梯专用电缆”都存在这方面的问题;二、传输性能测试：视频线，顾名思义，是用来传输视频信号的传输线。
