机械臂控制
机械手臂的控制系统

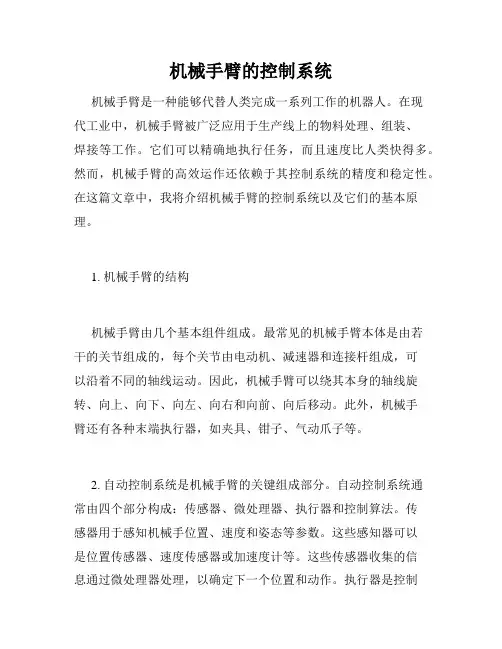

机械手臂的控制系统机械手臂是一种能够代替人类完成一系列工作的机器人。
在现代工业中，机械手臂被广泛应用于生产线上的物料处理、组装、焊接等工作。
它们可以精确地执行任务，而且速度比人类快得多。
然而，机械手臂的高效运作还依赖于其控制系统的精度和稳定性。
在这篇文章中，我将介绍机械手臂的控制系统以及它们的基本原理。
1. 机械手臂的结构机械手臂由几个基本组件组成。
最常见的机械手臂本体是由若干的关节组成的，每个关节由电动机、减速器和连接杆组成，可以沿着不同的轴线运动。
因此，机械手臂可以绕其本身的轴线旋转、向上、向下、向左、向右和向前、向后移动。
此外，机械手臂还有各种末端执行器，如夹具、钳子、气动爪子等。
2. 自动控制系统是机械手臂的关键组成部分。
自动控制系统通常由四个部分构成：传感器、微处理器、执行器和控制算法。
传感器用于感知机械手位置、速度和姿态等参数。
这些感知器可以是位置传感器、速度传感器或加速度计等。
这些传感器收集的信息通过微处理器处理，以确定下一个位置和动作。
执行器是控制系统中另一个重要的组成部分，它们用来控制机械手臂的运动。
执行器可以是电动机、气动元件、液压元件和电磁阀等。
控制算法是用于计算执行器行动的向量和平衡动作的方案。
控制算法包括了许多的模式识别的技术，例如 PID 算法和局部响应神经网络等。
3. 机械手臂的控制模式机械手臂的控制模式分为两种：开环控制和闭环控制。
开环控制是指远程指令控制的机动模式。
在这种模式下，执行器接收来自远程控制器的指令，并执行相应的动作。
这种模式下机械手臂的运动是较为单一的，只能进行预编排的基本操作。
闭环控制是指机械手臂较为复杂的控制模式。
在这种模式下，机械手臂会使用感测器来不断的检查其位置、速度和姿态等参数，并将这些信息输入到微处理器中，微处理器再运用不同的控制方法计算下一个动作。
这种模式下机械手臂能够完成较为复杂的任务和变化的操作等。
4. 机械手臂的控制方法机械手臂的控制方法有很多种，每种控制方法都有其优势和劣势。
机械臂控制原理
机械臂控制原理
机械臂控制原理是指控制机械臂进行一系列动作的方法和技术。
其基本原理是通过电脑或其他交互设备发出指令，由控制器将指令转
化为机械臂各关节的运动，从而实现机械臂的自动化控制。
机械臂控
制一般分为以下几种类型：
1. 直接控制：机械臂与控制器之间没有任何传感器或反馈机制，
通过电脑或其他交互设备直接控制机械臂的运动。
2. 位置控制：机械臂上装有位置传感器，通过实时检测机械臂的
位置状态，控制器可以计算出各关节应当转动的角度，从而实现机械
臂运动的精准控制。
3. 力控制：机械臂上装有力传感器，通过实时检测机械臂与被操
作物体之间的力量情况，控制器可以计算出应施加的力量和压力大小，从而实现机械臂的力量控制。
4. 跟踪控制：机械臂根据预设的轨迹或目标，通过视觉传感器或
其他跟踪设备实时监测工作环境的变化，从而控制机械臂的运动，实
现准确的目标跟踪和定位。
在实际应用中，机械臂控制原理需要结合实际场景和工作要求进
行具体应用。
随着人工智能和物联网技术的不断发展，机械臂控制原
理也将不断完善和发展。
机械臂控制器 机械臂运动控制与轨迹规划方法介绍
机械臂控制器机械臂运动控制与轨迹规划方法介绍机械臂控制器机械臂运动控制与轨迹规划方法介绍机械臂作为一种重要的自动化设备，广泛应用于工业生产线、仓储物流等领域。
机械臂的运动控制和轨迹规划是保证机械臂正常工作和高效运行的关键。
在本文中，我将介绍机械臂控制器的基本原理和常用的机械臂运动控制与轨迹规划方法。
一、机械臂控制器的基本原理机械臂控制器是实现机械臂运动控制的关键设备，其基本原理如下：1. 传感器数据采集：机械臂控制器通过内置传感器或外接传感器获取机械臂的位置、速度和力等数据。
2. 数据处理与分析：控制器对传感器采集到的数据进行处理和分析，得出机械臂当前位置及状态。
3. 控制命令生成：基于机械臂的当前状态，控制器生成相应的控制指令，包括力/位置/速度等。
4. 控制信号输出：控制器将生成的控制指令转化为电信号输出给机械臂执行机构。
5. 反馈控制：机械臂执行机构通过传感器反馈实际执行情况给控制器，以实现闭环控制和误差校正。
二、机械臂运动控制方法机械臂运动控制方法常见的有以下几种：1. 位置控制：通过控制机械臂的关节位置，实现精确的运动控制。
位置控制适用于需要机械臂准确到达目标位置的场景，如精密装配、焊接等。
2. 力控制：通过控制机械臂的力传感器，实现对执行器施加的力的控制。
力控制适用于需要机械臂对外界力做出动态响应的场景，如物料搬运、协作操作等。
3. 轨迹控制：通过控制机械臂的关节位置或末端执行器的位姿，实现沿预定轨迹运动。
轨迹控制适用于需要机械臂按照特定轨迹完成任务的场景，如拾取放置、喷涂等。
三、机械臂轨迹规划方法机械臂的轨迹规划方法决定了机械臂在特定任务中的运动轨迹。
1. 离散点插补：将机械臂的预定轨迹划分为多个点，通过插值计算相邻点之间的中间点，实现机械臂的平滑运动。
2. 连续路径规划：基于数学模型和运动学计算，实现对机械臂路径的连续规划和优化。
常用的连续路径规划方法包括样条曲线插值、最优化算法等。
机械臂简易操作流程

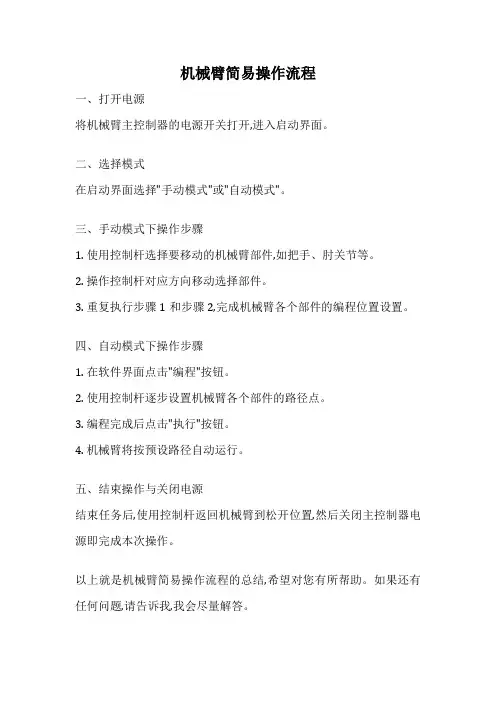

机械臂简易操作流程
一、打开电源
将机械臂主控制器的电源开关打开,进入启动界面。
二、选择模式
在启动界面选择"手动模式"或"自动模式"。
三、手动模式下操作步骤
1. 使用控制杆选择要移动的机械臂部件,如把手、肘关节等。
2. 操作控制杆对应方向移动选择部件。
3. 重复执行步骤1和步骤2,完成机械臂各个部件的编程位置设置。
四、自动模式下操作步骤
1. 在软件界面点击"编程"按钮。
2. 使用控制杆逐步设置机械臂各个部件的路径点。
3. 编程完成后点击"执行"按钮。
4. 机械臂将按预设路径自动运行。
五、结束操作与关闭电源
结束任务后,使用控制杆返回机械臂到松开位置,然后关闭主控制器电源即完成本次操作。
以上就是机械臂简易操作流程的总结,希望对您有所帮助。
如果还有任何问题,请告诉我,我会尽量解答。
机械手臂是如何控制的原理

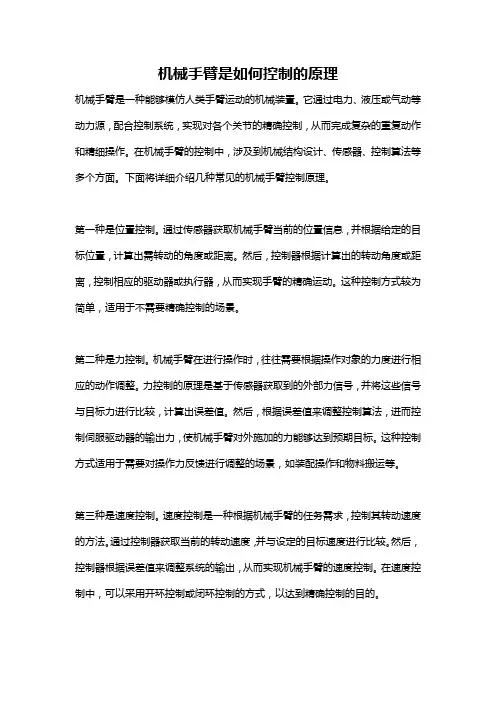

机械手臂是如何控制的原理机械手臂是一种能够模仿人类手臂运动的机械装置。
它通过电力、液压或气动等动力源，配合控制系统，实现对各个关节的精确控制，从而完成复杂的重复动作和精细操作。
在机械手臂的控制中，涉及到机械结构设计、传感器、控制算法等多个方面。
下面将详细介绍几种常见的机械手臂控制原理。
第一种是位置控制。
通过传感器获取机械手臂当前的位置信息，并根据给定的目标位置，计算出需转动的角度或距离。
然后，控制器根据计算出的转动角度或距离，控制相应的驱动器或执行器，从而实现手臂的精确运动。
这种控制方式较为简单，适用于不需要精确控制的场景。
第二种是力控制。
机械手臂在进行操作时，往往需要根据操作对象的力度进行相应的动作调整。
力控制的原理是基于传感器获取到的外部力信号，并将这些信号与目标力进行比较，计算出误差值。
然后，根据误差值来调整控制算法，进而控制伺服驱动器的输出力，使机械手臂对外施加的力能够达到预期目标。
这种控制方式适用于需要对操作力反馈进行调整的场景，如装配操作和物料搬运等。
第三种是速度控制。
速度控制是一种根据机械手臂的任务需求，控制其转动速度的方法。
通过控制器获取当前的转动速度，并与设定的目标速度进行比较。
然后，控制器根据误差值来调整系统的输出，从而实现机械手臂的速度控制。
在速度控制中，可以采用开环控制或闭环控制的方式，以达到精确控制的目的。
第四种是力矩控制。
力矩控制是指根据机械臂当前的力矩信息，并与设定的目标力矩进行比较，通过调整命令信号，使得机械手臂输出的力矩接近目标力矩。
这种控制方式可以使机械手臂具有更强的动态性能和抗扰性能，适用于需要对末端执行器施加精确力矩的场景，如精密装配和力度调整等。
除了以上几种基本控制方式外，还可以结合运动学和动力学模型进行控制。
机械手臂的运动学模型可以描述机械手臂各个关节之间的几何关系，而动力学模型则可以描述机械手臂在外部力作用下的运动和力矩输出。
通过对运动学和动力学模型的建模，可以对机械手臂进行精确的轨迹控制和力矩控制。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种能够在工业生产中广泛应用的设备，它具有灵活的操作能力和高效的工作效率，可以执行各种复杂的任务。
机械臂的控制系统设计是关键的一步，它直接影响着机械臂的工作性能和稳定性。
本文将介绍机械臂的控制系统设计的一般原则和具体步骤，以帮助读者更好地理解和应用机械臂控制系统设计。
一、机械臂的控制系统概述机械臂的控制系统是指对机械臂的运动进行控制和调节的系统，它主要包括硬件和软件两部分。
硬件部分包括传感器、执行器和控制器等元件，软件部分包括控制算法和程序。
通过这些元件和程序，机械臂可以完成各种运动和操作，实现各种功能。
机械臂的控制系统设计的一般原则是稳定性、精准性和灵活性。
稳定性是指机械臂在工作过程中能够保持稳定的运动状态，不会发生摆动或脱离控制的情况。
精准性是指机械臂能够按照预定的路径和速度准确地执行任务，达到预期的效果。
灵活性是指机械臂能够适应不同的工作环境和任务需求，具有一定的自适应能力。
1. 确定控制需求在设计机械臂的控制系统之前，首先需要确定机械臂的控制需求，包括工作范围、运动速度、负载能力等。
这些需求将直接影响到控制系统的设计参数和性能指标。
2. 选择传感器和执行器传感器和执行器是控制系统的核心元件，传感器可以实时监测机械臂的位置、姿态和力量，执行器可以控制机械臂的运动和操作。
在选择传感器和执行器时，需要考虑其精度、可靠性和成本等因素。
3. 设计控制算法控制算法是控制系统的核心部分，它根据传感器采集的数据和预设的任务要求，计算出控制指令并发送给执行器，从而实现机械臂的精确控制。
常见的控制算法包括PID控制、模糊控制和神经网络控制等。
4. 编写控制程序控制程序是控制算法的具体实现，它通常由PLC、单片机或工控机中的控制软件编写而成。
控制程序需要根据机械臂的具体运动规律和任务要求进行编写，确保机械臂能够按照预期的方式进行运动和操作。
5. 调试和优化一旦控制系统的硬件和软件都搭建完成，就需要进行系统的调试和优化。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种重要的工业装备，其广泛应用于工业生产线上的自动化操作中。
机械臂的控制系统设计是机械臂实现准确、高效操作的关键。
下面将从机械臂控制系统的概述、控制算法、硬件设计等方面进行论述。
机械臂控制系统的概述机械臂控制系统的主要任务是实现机械臂的精确定位和运动控制。
其基本组成部分包括传感器、运动控制器和执行机构。
传感器用于实现机械臂的姿态测量，运动控制器负责计算机械臂的运动轨迹和控制信号，执行机构是机械臂动作的实际驱动执行部分。
机械臂控制算法机械臂控制系统使用的控制算法根据具体的应用需求而定。
常用的控制算法包括PID 闭环控制算法、模糊控制算法和神经网络控制算法等。
PID控制算法基于反馈控制原理，根据系统当前的误差和误差的变化率进行调整，以实现系统的稳定性和精确控制。
模糊控制算法通过模糊推理和模糊规则库进行控制决策，适用于具有非线性和不确定性的系统。
神经网络控制算法基于人工神经网络，通过学习和训练来实现机械臂的控制，其应用灵活性较强。
机械臂控制系统的硬件设计机械臂控制系统的硬件设计包括电路设计、传感器选型和执行机构设计等。
电路设计主要包括电源、信号转换、信号放大和信号过滤等电路的设计，以实现信号的稳定和精确的测量。
传感器选型应根据机械臂所需测量的姿态和位置信息进行选择，如光电编码器、位移传感器和陀螺仪等。
执行机构设计主要包括电机选择和驱动器设计，以实现机械臂的运动驱动。
机械臂控制系统的应用机械臂控制系统具有广泛的应用领域，如工业生产线上的自动化装配、物料搬运和焊接等。
在食品加工领域，机械臂控制系统可用于食品的搬运、烹饪和包装等操作。
在医疗行业，机械臂控制系统可用于手术机器人和康复设备等。
在军事领域，机械臂控制系统可用于炮台的瞄准和装填等。
总结机械臂的控制系统设计是机械臂实现精确操作的关键。
其概述包括传感器、运动控制器和执行机构等。
控制算法的选择应根据应用需求进行选择。
硬件设计包括电路设计、传感器选型和执行机构设计。
机械臂的运动控制与灵敏度分析
机械臂的运动控制与灵敏度分析机械臂作为现代工业生产中的重要设备，扮演着关键的角色。
它能够代替人力完成一些繁重、危险或精细的工作，提高生产效率和质量。
而机械臂的运动控制和灵敏度分析，则是保证机械臂能够稳定、准确地完成工作任务的重要因素之一。
一、机械臂的运动控制机械臂的运动控制一般包括位置控制、速度控制和力控制三个方面。
在位置控制中，机械臂需要准确地移动到给定的目标位置。
为了实现位置控制，通常会使用编码器等传感器来测量关节或末端执行器的位置，反馈给控制系统，并根据误差调整电机的输出信号，从而使机械臂达到目标位置。
速度控制则是指机械臂在执行任务时需要按照一定的速度进行移动。
在速度控制中，需要根据任务要求和环境条件，合理地设置机械臂的速度限制，以防止机械臂因为过快的速度而引发危险。
力控制是机械臂在接触或与外界进行互动时需要考虑的因素。
比如在装配过程中，机械臂通过力控制来保持与零件的接触，以便准确地完成装配操作。
在力控制中，通常会使用力传感器等设备来测量外界施加在机械臂上的力矩，然后根据测量结果进行相应的调整，以达到所需的力量和力矩。
二、机械臂的灵敏度分析机械臂的灵敏度指的是机械臂对输入信号的响应程度。
在机械臂的运动控制中，灵敏度分析是一项非常重要的工作，它可以帮助我们了解机械臂的运动性能、稳定性和精度等方面。
首先，对于位置控制而言，灵敏度分析可以帮助我们了解机械臂在不同位置误差下的修正能力和稳定性。
通过分析机械臂的灵敏度，可以确定合适的控制策略和参数，从而提高机械臂的位置控制精度。
其次，对于速度控制来说，灵敏度分析可以帮助我们了解机械臂在不同速度变化下的响应能力和稳定性。
通过分析机械臂的灵敏度，可以设置适当的速度限制，以防止机械臂因为速度过快而出现摆动或不稳定的情况。
最后，对于力控制而言，灵敏度分析可以帮助我们了解机械臂在不同力矩变化下的响应能力和稳定性。
通过分析机械臂的灵敏度，可以确定合适的力控制策略和参数，从而保证机械臂能够准确地接触和保持所需的力量。
机械臂控制原理
机械臂控制原理机械臂是一种能够模拟人手臂动作的机械装置，广泛应用于工业生产、医疗手术、物流搬运等领域。
机械臂的控制原理是指如何通过控制系统来实现机械臂的运动和动作，下面将详细介绍机械臂控制的原理和方法。
首先，机械臂的控制原理包括位置控制、速度控制和力控制。
位置控制是指控制机械臂末端执行器的位置，使其达到期望的位置。
速度控制是指控制机械臂的末端执行器的运动速度，以实现精准的动作。
力控制是指控制机械臂的末端执行器的受力情况，以保证机械臂在操作过程中不会对物体造成损坏。
其次，机械臂的控制方法主要包括开环控制和闭环控制。
开环控制是指根据预先设定的运动轨迹和速度来控制机械臂的运动，但无法对实际运动情况进行反馈调整。
闭环控制是指通过传感器实时监测机械臂的运动情况，并将反馈信息送回控制系统进行调整，以实现精准的控制。
此外，机械臂的控制系统通常包括传感器、执行器、控制器和通信模块。
传感器用于监测机械臂的位置、速度和力信息，执行器用于驱动机械臂的运动，控制器用于处理传感器反馈信息并生成控制指令，通信模块用于与外部设备进行数据交换和控制指令传输。
最后，机械臂的控制原理还涉及运动学和动力学建模。
运动学建模是指根据机械臂的结构和关节参数推导出机械臂末端执行器的位置和姿态，动力学建模是指根据机械臂的质量、惯性和关节驱动力矩推导出机械臂的运动方程。
这些模型为机械臂的控制系统设计提供了重要的理论基础。
总之，机械臂的控制原理涉及位置控制、速度控制和力控制，控制方法包括开环控制和闭环控制，控制系统包括传感器、执行器、控制器和通信模块，同时还需要进行运动学和动力学建模。
通过对机械臂控制原理的深入理解，可以更好地设计和实现机械臂的控制系统，满足不同应用场景的需求。
机械臂动力学与控制
描述物体角动量的变化与力矩的关系，即力矩等于角动量变化率 。
关节型机械臂动力学
连杆长度与速度关系
根据刚体动力学原理，分析连杆长度变化对末端执行 器速度的影响。
力矩与关节角度关系
研究关节驱动力矩与关节角度之间的关系，建立动力 学模型。
动态平衡与稳定性
分析机械臂在运动过程中的动态平衡与稳定性问题。
操作臂动力学
操作臂建模
根据操作臂的结构和运动特点，建立操作臂的动 力学模型。
动态特性分析
分析操作臂的动态特性，如固有频率、阻尼比等 。
控制策略设计
基于操作臂的动力学模型，设计合适的控制策略 ，实现精确的运动控制。
02
机械臂控制方法
经典控制理论
01
02
03
04
PID控制
PID控制器是一种线性控制器 ，通过比较期望输出与实际输 出的误差来调整系统参数。
发展更安全、更自然的人机协作模式 ，使机械臂能够更好地适应人类的操 作习惯和工作流程。
模块化设计
通过模块化设计，使机械臂能够根据 特定任务技术
利用新型材料和先进的制造技术，优 化机械臂的结构和性能。
技术前沿与展望
柔性机械臂
自适应控制算法
结合柔性材料和传感器技术，实现更自然 、更安全的机械臂设计。
通过训练神经网络或其他机器学习模型，基于学习的轨迹规划能够自适应地处理各种复杂环境和任务，提高机械臂的适应性 和灵活性。
04
机械臂应用与实例
工业机械臂
工业机械臂是用于自动化生产 线上的重要设备，能够执行重 复性、高强度的工作，提高生 产效率和降低成本。
工业机械臂通常具有较高的负 载能力和精度，能够完成搬运 、装配、焊接等复杂任务。
机器人工程中的机械臂运动控制技巧
机器人工程中的机械臂运动控制技巧机械臂是机器人系统中重要的一部分，广泛应用于工业生产、医疗辅助、军事领域等。
机械臂的运动控制是实现机械臂精确、高效运动的关键技术。
本文将介绍机器人工程中的机械臂运动控制技巧。
1. 坐标系和坐标转换机械臂的运动控制涉及到坐标系的定义和转换。
常见的坐标系有笛卡尔坐标系、极坐标系和关节坐标系等。
在机械臂运动控制中，需要定义工件坐标系和机械臂基坐标系，并进行坐标转换。
工件坐标系是指机械臂需要完成任务的目标位置坐标系，通常以工件为中心建立。
机械臂基坐标系是指机械臂的参考坐标系，通常以机械臂基座为中心建立。
通过坐标转换，可以将工件坐标系的位置和姿态信息转换到机械臂基坐标系下进行运动控制。
2. 逆运动学逆运动学是机械臂运动控制中的重要问题之一。
给定机械臂末端的目标位置和姿态信息，逆运动学可以计算出机械臂关节的位置和角度。
逆运动学问题通常是一个多解问题，需要根据实际情况和任务需求选择最优解。
解决逆运动学问题的方法有很多，包括解析解法、数值解法和近似解法等。
解析解法适用于特定类型的机械臂，通过数学公式直接计算逆运动学解。
数值解法使用数值优化方法，通过迭代计算逆运动学解。
近似解法利用几何关系和几何约束，通过求解一系列近似等式，得到逆运动学解。
3. 基于力的运动控制基于力的运动控制是机器人工程中的重要研究方向之一。
通过传感器检测机械臂和工件之间的力和力矩信息，可以实现力的感知和控制。
基于力的运动控制可以解决机械臂在力接触、装配和协作操作中的精确控制问题。
基于力的运动控制包括力控制、力矩控制和力/力矩双控制等。
力控制是控制机械臂施加给工件的力大小，实现力的精确控制。
力矩控制是控制机械臂施加给工件的力矩大小，实现力矩的精确控制。
力/力矩双控制是同时控制机械臂施加给工件的力和力矩大小，实现更加精确的控制。
4. 路径规划路径规划是机器人工程中的核心问题之一。
通过路径规划，可以确定机械臂从起始位置到目标位置的最优路径，实现机械臂的高效运动控制。
机械臂控制原理
机械臂控制原理
机械臂控制原理是指通过控制器对机械臂的电机或液压系统进行精确控制，实现机械臂运动的过程。
具体来说，机械臂控制原理包括以下几个方面：
1. 传感器信号采集：机械臂通常会配备各种传感器，如位置传感器、力传感器、摄像头等。
这些传感器能够感知机械臂的位置、力度、姿态等状态，并将采集到的信号传输给控制器。
2. 动力系统控制：机械臂通常采用电动或液压系统作为动力源。
控制器通过控制电机或液压系统，调整机械臂的关节或臂长的运动，以实现所需的工作任务。
3. 运动规划算法：机械臂控制器内部集成了各种运动规划算法。
这些算法会根据用户输入的工作任务和目标路径，计算出机械臂的运动轨迹，并实时监控机械臂的当前状态，进行调整和修正。
4. 闭环控制：为了保证机械臂的精确性和稳定性，控制器通常采用闭环控制方法。
即将传感器采集到的机械臂状态与目标状态进行比较，计算出误差，并根据误差调整控制信号，使机械臂能够快速、准确地达到目标位置。
5. 前馈补偿：为了提高机械臂的动态响应能力，控制器往往会引入前馈补偿技术。
通过预测机械臂的运动轨迹和工作负荷变化，提前调整控制信号，以减小系统响应时间和误差。
总结起来，机械臂控制原理主要包括传感器信号采集、动力系统控制、运动规划算法、闭环控制和前馈补偿等方面。
这些原理的综合应用，能够实现对机械臂的精确控制，满足各种工业生产和操作任务的需求。
机械臂控制原理
机械臂控制原理《机械臂控制原理》一、基本概念机械臂控制原理是控制工程的一个基本概念，它是指在控制系统中，对机械臂的运动、位置和姿态进行控制的一组原理。
在工业自动控制领域，机械臂控制作为一种技术，为机械臂的高精度运动提供了一种有效的解决方案。
机械臂控制原理应用广泛，包括精密机械加工、手术机器人、空中机器人、穿透式激光焊接系统、微型机器人、核心部件检测系统等。
二、基本原理机械臂控制原理根据机械臂结构分为两类：结构自由度高的基于空间变换的控制原理和结构自由度低的基于关节运动的控制原理。
1、基于空间变换的控制原理基于空间变换的控制原理是一种基于机械臂空间位置的运动控制原理，它将复杂的六自由度的空间运动转换为机械臂的空间变换表示，以期控制机械臂到达指定的位置。
主要包括六自由度机械臂的位置控制和姿态控制。
a) 六自由度机械臂的位置控制六自由度机械臂的位置控制，是指通过控制机械臂的空间位置，让机械臂去到指定的位置，完成工件操作。
这种位置控制通常使用空间位置传感器，检测机械臂的实时位置，并且通过控制算法使机械臂达到预定位置。
b) 六自由度机械臂的姿态控制六自由度机械臂的姿态控制，是指通过控制机械臂的空间姿态，让机械臂做出预定的姿态动作，完成工件操作。
姿态控制常使用空间姿态传感器，检测机械臂的实时姿态，并通过控制算法使机械臂达到预定姿态。
2、基于关节运动的控制原理基于关节运动的控制原理是一种基于关节的运动控制原理，它将机械臂的复杂空间运动分解为每个关节的运动，以期控制机械臂到达指定的位置。
在关节运动控制中，要求关节的精确控制，通常使用位置或速度传感器，检测关节的实时位置或速度，再根据控制算法使关节达到预定位置或速度。
三、机械臂控制技术机械臂控制技术是指各种机械臂控制算法和方法，这些技术主要包括以下几种：1、运动控制技术运动控制技术是指用于控制机械臂运动的技术，包括位置控制、速度控制、加速度控制、力矩控制等。
2、多自由度运动规划技术多自由度运动规划技术是指在机器人系统中，为了完成基于多自由度运动的控制任务，采用的数学模型与方法，其中包括轨迹规划、路径规划和六自由度规划等。
机械臂控制原理
机械臂控制原理
机械臂控制原理是指利用各种传感器和执行器对机械臂进行控制和指导其运动的一种技术。
机械臂的控制原理主要包括传感器信号的采集、数据的处理与分析、运动规划和运动控制等几个方面。
在机械臂的控制系统中，传感器起到了至关重要的作用。
通过安装在机械臂上的传感器，可以实时采集到机械臂当前的位置、姿态、力矩等信息。
这些传感器可以是编码器、加速度计、力传感器等，通过获取这些信息，可以将机械臂的状态反馈给控制系统，从而实现对机械臂的准确控制。
数据的处理与分析是机械臂控制中不可或缺的部分。
控制系统会对传感器采集到的数据进行处理，以得到机械臂的准确状态。
利用数据处理技术，可以对机械臂的轨迹、速度、加速度等进行分析，从而为运动规划和控制提供输入。
运动规划是机械臂控制的核心环节之一。
在运动规划中，控制系统会根据用户的需求以及机械臂的运动学模型，确定机械臂的轨迹和运动方式。
运动规划需要考虑到机械臂的自身约束条件，如关节的运动范围、碰撞检测等，从而确保机械臂运动的安全和有效。
运动控制是机械臂控制的最终目标。
根据运动规划得到的轨迹和运动方式，控制系统会向执行器发送控制指令，控制机械臂按照规划的轨迹和方式运动。
执行器可以是电机、液压驱动系统等，通过执行器的控制，可以实现机械臂的精确控制和定位。
综上所述，机械臂的控制原理包括传感器信号的采集、数据的处理与分析、运动规划和运动控制。
通过这些环节的组合和协调，可以实现对机械臂的高精度控制和灵活运动。
机械臂力控制分类
机械臂力控制分类
机械手的种类，按驱动方式可分为液压式、电动式、气动式、机械式机械手；按适用范围可分为专用机械手和通用机械手两种；按运动轨迹控制方式可分为点位控制和连续轨迹控制机械手等。
（1）按控制方式分
固定程序机械手：控制系统是一个固定程序的控制器。
程序简单，程序数少，而且是固定的，行程可调但不能任意点定位。
（2）按驱动方式分
液压传动机械手
气压传动机械手
机械传动机械手
（3）根据所承担的作业的特点，工业机械手可分为以下三类：
承担搬运工作的机械手：这种机械手在主要工艺设备运行时，用来完成辅助作业，如装卸毛坯、工件和工夹具。
生产工业用机械手：可用于完成工艺过程中的主要作业，如装配、焊接、涂漆、弯曲、切断等。
通用工业机械手：其用途广泛，可以完成各种工艺作业。
（4）按功能分类
专用机械手：它是附属于主机的具有固定程序而无独立控制系统的机械装置。
专用机械手具有动作少，工作对象单一，结构简单，实用可靠和造价低等特点，适用于大批大量的自动化生产，如自动机床，自动线的上、下料机械手和“加工中心”附属的自动换刀机械手。
机械臂动作的控制
机械臂动作的控制1. 引言机械臂是一种具有多个关节链接的机械结构，可以模拟人类手臂的运动。
机械臂的控制是指通过控制机械臂的关节运动，实现特定的动作。
在实际应用中，机械臂的控制技术被广泛应用于工业自动化、医疗器械、军事等领域。
本文将介绍机械臂动作的控制方法。
2. 机械臂的结构和工作原理机械臂通常由若干个关节和连接件组成。
每个关节都可以用来控制机械臂在不同方向上的运动。
机械臂的运动由控制信号驱动，通过控制信号改变关节的角度，从而实现机械臂的运动。
机械臂可以通过直接控制关节角度、位置或速度来实现特定的动作。
3. 机械臂动作的控制方法3.1 关节角度控制机械臂的关节角度控制是最基本的控制方法之一。
通过改变每个关节的角度，可以控制机械臂在不同方向上的运动。
关节角度控制通常使用 PID 控制器进行实现。
PID 控制器通过测量关节当前的角度和设定的目标角度之间的误差，然后根据误差的大小调整控制信号，使机械臂逐渐接近目标位置。
3.2 关节位置控制机械臂的关节位置控制是在关节角度控制的基础上进一步发展而来的控制方法。
通过设定机械臂的目标位置，然后计算每个关节对应的目标角度，从而实现机械臂的移动。
关节位置控制通常需要使用逆运动学方法来求解关节角度。
逆运动学是通过已知目标位置求解关节角度的数学方法，可以根据机械臂的几何参数和关节限制条件来计算关节角度。
3.3 关节速度控制机械臂的关节速度控制是指控制机械臂的关节达到特定速度的控制方法。
通过设定关节的目标速度，然后控制关节的运动速度，机械臂可以实现特定的动作。
关节速度控制通常使用速度环控制器来实现。
速度环控制器通过测量关节的实际速度和设定的目标速度之间的误差，并根据误差大小调整控制信号，从而控制关节的运动速度。
4. 机械臂动作控制的实例4.1 机械臂的抓取动作机械臂的抓取动作是机械臂最常见的应用之一。
通过控制机械臂的关节角度，使机械臂达到适当的位置和角度，然后使用夹爪或其他工具来抓取目标物体。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种可以代替人工完成各种工作的智能设备，其控制系统设计是机械臂正常运行的关键。
良好的控制系统设计可以使机械臂实现精准的动作和高效的工作，提高生产效率和质量。
本文将从机械臂的运动控制、传感器系统和用户界面设计三个方面来讨论机械臂的控制系统设计。
一、机械臂的运动控制1.1 机械臂的运动方式机械臂的运动方式通常包括旋转运动和直线运动两种。
旋转运动包括关节轴的旋转，而直线运动包括伸缩臂的伸缩和升降臂的升降。
在控制系统设计中，需要对机械臂的运动方式进行合理的分析和设计，确定机械臂的关节轴数目和运动范围，以及运动的速度和加速度等参数。
1.2 运动控制算法针对机械臂的不同运动方式，需要设计相应的运动控制算法。
对于关节轴的旋转运动，通常采用PID控制算法；对于伸缩臂和升降臂的直线运动，可以采用电机控制算法来实现。
在运动控制算法的设计中，需要考虑机械臂的运动平滑性、速度和位置的精度等因素。
1.3 运动控制系统的硬件设计在机械臂的运动控制系统中，需要使用电机和传动装置来实现机械臂的运动。
对于不同的运动方式，可以选择不同类型的电机和传动装置，如步进电机、直流电机、伺服电机等。
还需要设计相应的传感器和反馈装置，用于检测机械臂的运动状态和位置，并对其进行闭环控制。
二、机械臂的传感器系统2.1 位置传感器机械臂的运动控制需要实时监测机械臂的位置，因此需要设计相应的位置传感器系统。
常用的位置传感器包括编码器、光电开关和激光测距传感器等。
这些传感器可以实时检测机械臂的位置，并将数据传输给控制系统，用于实现机械臂的闭环控制。
对于需要实现力反馈的机械臂，还需要设计相应的力传感器系统。
力传感器可以实时监测机械臂在工作过程中的受力情况，以便对机械臂的工作力度进行调节。
三、机械臂的用户界面设计3.1 操作界面设计机械臂的操作界面是机械臂控制系统的重要组成部分，它直接影响着用户对机械臂的操作体验。
操作界面需要设计直观、简单易用的人机交互界面，提供包括运动控制、参数设置、故障诊断等功能的操作按钮和指示灯。
机械臂动力学与控制
力控制
总结词
力控制是一种基于末端执行器与环境相互作用力的控制策略。
详细描述
力控制的目标是使末端执行器与环境之间的作用力保持在预定范围内，或者根据任务需求进行精确的力控制。它 通常需要使用力传感器来测量末端执行器与环境之间的作用力，并通过反馈机制调整关节角度以实现力的控制。 力控制在机器人操作任务中具有重要应用，如抓取、装配和人机交互。
运动学模型是描述机械臂末端 执行器与关节角度之间关系的 数学模型。
正运动学
正运动学是确定机械臂末端执行器位置和姿态的问题，给定关节角度，求解末端执 行器的位置和姿态。
正运动学可以通过几何学和线性代数的知识进行求解，常用的方法有解析法和数值 法。
正运动学模型是机械臂控制和路径规划的基础。
逆运动学
逆运动学是确定关节角度以实现特定 位置和姿态的末端执行器的问题，给 定末端执行器的位置和姿态，求解关 节角度。பைடு நூலகம்
随着人工智能技术的不断发展，机械臂的智能化控制已成为未来的发展趋势。通过引入 深度学习、强化学习等算法，机械臂能够自主地适应不同的任务和环境，提高自身的决
策能力和工作效率。
详细描述
智能化控制的核心在于让机械臂具备自主学习和决策的能力。通过训练机械臂识别任务 目标、理解环境信息，并自主规划运动轨迹，可以显著提高机械臂在复杂环境中的适应 性和鲁棒性。此外，智能化控制还可以降低对人工干预的依赖，减少人力成本，为自动
医疗机械臂
手术辅助
医疗机械臂在手术中起到 稳定、精准的操作作用， 提高手术成功率，减少患 者创伤。
康复训练
针对肢体残疾患者，医疗 机械臂可以辅助进行康复 训练，帮助患者恢复肌肉 功能和运动能力。
药物投送
在药物投送方面，机械臂 能够精确控制药物的投放 位置和剂量，提高治疗效 果。
机械臂的控制原理与应用
机械臂的控制原理与应用1. 简介机械臂是一种能够模拟人的手臂运动的机械装置，广泛应用于工业生产线、医疗手术、科学研究等领域。
机械臂的控制原理和应用是其设计和使用的关键。
2. 机械臂的基本结构一般来说，机械臂的基本结构包括以下几个部分： - 底座：机械臂的基本支撑结构，通常固定在工作台上。
- 关节：机械臂上的可动部分，用于连接不同的臂段，并提供运动自由度。
- 臂段：机械臂的主要构件，通常由金属材料制成，具有一定的长度和强度。
- 手爪：机械臂的末端工具，用于抓取和操纵物体。
3. 机械臂的控制原理机械臂的控制原理可以分为两个方面：位置控制和力/力矩控制。
3.1 位置控制位置控制是机械臂控制中最基础的一种方式。
通常采用的方法有以下几种： -正解法：根据机械臂的关节角度和长度，计算出机械臂的末端位置。
- 逆解法：根据机械臂的末端位置和长度，计算出机械臂的关节角度。
- PID控制：通过测量机械臂的末端位置误差和速度误差，并进行比例、积分和微分的控制，实现位置控制。
3.2 力/力矩控制力/力矩控制是机械臂控制中的高级方式，通过感知机械臂末端的力和力矩信息，实现对机械臂的控制。
常见的方法有以下几种： - 动态力学建模：将机械臂建模为多体动力学系统，通过求解运动方程，计算出机械臂的力和力矩。
- 状态反馈控制：根据机械臂末端的力和力矩信息，设计反馈控制器，实现对机械臂的控制。
4. 机械臂的应用领域机械臂具有广泛的应用领域，以下是几个典型的应用领域： - 工业自动化：机械臂在工业生产线上的应用十分广泛，如装配、搬运、焊接等。
- 医疗手术：机械臂在医疗领域的应用主要集中在手术操作上，如精细手术、微创手术等。
- 科学研究：机械臂在科学研究领域的应用主要用于实验室操作或模拟人类手臂运动。
5. 总结机械臂的控制原理和应用是机械臂设计和使用的关键。
位置控制和力/力矩控制是机械臂控制中常用的方法。
机械臂的应用领域广泛，包括工业自动化、医疗手术和科学研究等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江西理工大学应用科学学院微机控制课程设计报告设计题目：机械手控制(继电器+发光二极管)设计者：学号：班级：电气工程及其自动化指导老师：完成时间：2012/7/6设计报告用户板软件设计答辩（20）平时（20）总评格式（10）内容（10）检测（5）绘图（15）程序（10）调试情况（10）摘要随着工业自动化的普及和发展，控制器的需求量逐年增大主要在汽车，电子，机械加工、食品、医药等领域的生产流水线或货物装卸调运, 可以更好地节约能源和提高运输设备或产品的效率，满足现代经济发展的要求。
机械手技术涉及到电子、机械学、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。
随着工业自动化发展的需要，机械手在工业应用中越来越重要。
文章主要叙述了机械手的设计过程，文章中介绍了四自由度机械手的设计理论与方法。
本设计以51 单片机为核心，利用继电器控制电机正转，反转和停止。
本机械手的执行机构主要由四台电机组成，分别控制机械臂的X轴伸缩、Z 轴升降、底盘、腕回转功能。
动作模式有两种：自动模式，手动模式。
单片机驱动继电器，继电器动作由发光二极管指示（二极管代表各电机）。
【关键词】：四自由度机械手， 51 单片机，直流电机，继电器，发光二极管.目录摘要 (2)目录 (3)1 绪论 (5)1.1 机械手概述 (5)1.2 设计要求及设计内容 (7)1.2 此次设计研究的主要内容应解决的问题 (7)2 设计方案 (9)2.1用户板抄板步骤及过程 (9)2.1.1原理图绘制说明 (9)2.2 户板检测步骤及过程 (11)2.4 各部分电路介绍 (11)2.4.1 51单片机系统板电路介绍 (11)2.4.2 机械手控制电路介绍 (13)2.4.3 主要器件介绍 (16)3 系统程序设计 (18)3.1、程序流程图 (18)3.2、程序设计 (19)3.3、电路总图 (23)总结 (24)致谢 (26)参考文献 (27)附录 (28)附录1：元件清单 (28)附录2：硬件原理图: (29)附录3：程序清单 (30)1 绪论1.1 机械手概述机械化、自动化已成在现代工业中突出的主题。
化工等连续性生产过程的自动化已基本得到解决。
但在机械工业中，加工、装配等生产是不连续的，机器人的出现并得到应用，为这些作业的机械化奠定了良好的基础。
机械手，多数是指程序可变（编）的独立的自动抓取、搬运工件、操作工具的装置（国内称作工业机械手或通用机械手）。
机械手是一种具有人体上肢的部分功能，工作程序固定的自动化装置。
机械手具有结构简单、成本低廉、维修容易的优势，但功能较少，适应性较差。
目前我国常把具有上述特点的机械手称为专用机械手，而把工业机械手称为通用机械手。
简而言之，机械手就是用机器代替人手，把工件由某个地方移向指定的工作位置，或按照工作要求以操纵工件进行加工。
机械手一般分为三类。
第一类是不需要人工操作的通用机械手。
它是一种独立的、不附属于某一主机的装置，可以根据任务的需要编制程序，以完成各项规定操作。
它是除具备普通机械的物理性能之外，还具备通用机械、记忆智能的三元机械。
第二类是需要人工操作的，称为操作机（Manipulator）。
工业中采用的锻造操作机也属于这一范畴。
第三类是专业机械手，主要附属于自动机床或自动生产线上，用以解决机床上下料和工件传送。
这种机械手在国外通常被称之为“Mechanical Hand”，它是为主机服务的，由主机驱动。
除少数外，工作程序一般是固定的，因此是专用的。
机械手按照结构形式的不同又可分为多种类型，其中关节型机械手以其结构紧凑，所占空间体积小，相对工作空间最大，甚至能绕过基座周围的一些障碍物等这样一些特点，成为机械手中使用最多的一种结构形式。
要机械手像人一样拿取东西，最简单的基本条件是要有一套类似于指、腕、臂、关节等部分组成的抓取和移动机构——执行机构；像肌肉那样使手臂驱动－传动系统；像大脑那样指挥手动作的控制系统。
这些系统的性能就决定了运动的机械手的性能。
一般而言，机械手通常就是由执行机构、驱动－传动系统和控制系统这三部分组成，如图1-1所示：图1-1 机械手的一般组成对于现代智能机械手而言，还具有智能系统，主要是感觉装置、视觉装置和语言识别装置等。
目前研究主要集中在赋予机械手“眼睛”，使它能识别物体和躲避障碍物，以及机械手的触觉装置。
机器人的这些组成部分并不是各自独立的，或者说并不是简单的叠加在一起，从而构成一个机械手的。
要实现机械手所期望实现的功能，机械手的各部分之间必然还存在着相互关联、相互影响和相互制约。
它们之间的相互关系如图1-2 所示。
图1-2机械手的机械系统主要由执行机构和驱动－传动系统组成。
执行机构是机械手赖以完成工作任务的实体，通常由连杆和关节组成，由驱动－传动系统提供动力，按控制系统的要求完成工作任务。
驱动－传动系统主要包括驱动机构和传动系统。
驱动机构提供机械手各关节所需要的动力，传动系统则将驱动力转换为满足机械手各关节力矩和运动所要求的驱动力或力矩。
有的文献则把机械手分为机械系统、驱动系统和控制系统三大部分。
其中的机械系统又叫操作机(Manipulator)，相当于本文中的执行机构部分。
1.2 设计要求及设计内容机械手是一种能模拟人的手臂的部分动作，按预定的程序轨迹及其它要求，实现抓取、搬运工作或操纵工具的自动化装置。
四自由度机械手的结构及运动四自由度机械手为圆柱坐标型，可实现X轴伸缩、Z轴升降、底盘、腕回转功能。
驱动全部采用步进电机控制，夹爪采用气动方式控制。
具体要求如下：控制4个关节的机械手动作。
动作模式有两种：自动模式，手动模式。
单片机驱动继电器，继电器动作由发光二极管指示（二极管代表各电机）1.2 此次设计研究的主要内容应解决的问题1)继电器对直流电机的控制：如何解决由继电器对电机的正反转控制和电机的停转。
2）单片机对继电器的控制：如何由单片机实现对继电器的通断处理，由继电器的通断实现对直流电机的控制。
3）系统在手动模式下的按键设计，这里采用基于单片机的按键设计，实现对电机的控制。
4）继电器控制电机，自然要由按键实现对继电器的控制，在自动模式的基础上，设计按键对继电器的控制，实现对电机的控制，从而达到控制机械手的目的。
5）自动模式和手动模式的切换，使用按键来实现。
6）单片机程序的设计，自动模式和手动模式的自由切换程序，自动模式下的I/O 实现对继电器的控制，手动模式下的按键I/O口对继电器控制I/O口的输出控制。
7）检测与调试电路实现所有模块的功能。
达到控制目的。
2 设计方案2.1用户板抄板步骤及过程1）仔细观察用户板，了解用户板的大致结构与布局。
2）准备纸笔，绘制用户板用户板各个模块的线路草图，了解每个模块的功能，在此过程中使用万能表检测每条线路的通断，将所有元件的连接电路绘制出来。
同时检测元件是否完好。
3）用Proteus软件绘制用户板的原理图，进一步了解系统的控制原理，由继电器对发光二极管的亮灭的控制代替机械手的执行机构。
掌握单片机对继电器的控制方法，继电器对LED灯的控制过程。
掌握单片机和按键的结合控制原理，实现I/O口的输入输出控制。
4）将绘制好的各个模块组合到一起，用万用表对用户板的各个元件参数进行测量，记录元件名称、数量、参数，完成对用户板的原理图绘制。
2.1.1原理图绘制说明振荡电路：MCS-51单片机内部有一个用于构成振荡器的高增益反相放大器，该高增益反相放大器的输入为引脚XTAL1，输出端为引脚XTAL2，这两个引脚跨接石英晶体振荡器和微调电容，就构成一个稳定的自激振荡器。
如图2-1是MCS-51内部时钟方式的振荡器电路。
图2-1 振荡电路图电路中的电容1C 和2C 典型值通常选择为30pF 左右。
该电容的大小会影响振荡器频率的高低、振荡器的稳定性和起振的快速性。
复位电路：最简单的上电自动复位电路如图2-2所示。
上电自动复位电路是通过外部复位电容充电来实现的。
当电源cc V 接通时只要电压上升时间不超过1ms ，就可以实现自动上电复位。
当时钟频率为6MHZ ，3C 取22μF ，R 取1K Ω。
图2-2 复位电路图2、原理图绘制(1)打开Proteus 软件，进入其界面，然后新建一个图纸文件，软件默认为LandspaceA4纸张，符合我们的要求，所以不需要修改。
(2)开始绘图，点击按钮P ，弹出选择添加器件框图，如图2-3所示，在keywords 里直接输入所需器件的名称或者在category 的下面各个选项里一次查找所需的器件名称，然后点击ok图2-3 选择添加器件框图(3)依次添加AT89C51芯片，晶振，电容,地及电源找不到P89V51可以修改名称。
(4)按照设计的要求正确连接电路，连接时注意管脚的分配及AT89C51的工作原理。
(5)对连接好的电路图进行仿真，如有错误要先按下暂停，然后对电路作进一步的调整与修改，再进行仿真，保存原理图文件。
2.2 户板检测步骤及过程1）检查用户板完整程度。
2）用万用表检测元器件的完好程度，更换损坏的元器件。
3）用万用表检测电路的通断，排除有虚短，虚焊等问题。
4）连接系统板与用户板，检查是否能正常工作。
2.4 各部分电路介绍2.4.1 51单片机系统板电路介绍1） 51单片机最小系统复位电路的极性电容C1的大小直接影响单片机的复位时间，一般采用10~30uF，51单片机最小系统容值越大需要的复位时间越短。
2） 51单片机最小系统晶振Y1也可以采用6MHz或者11.0592MHz，在正常工作的情况下可以采用更高频率的晶振，51单片机最小系统晶振的振荡频率直接影响单片机的处理速度，频率越大处理速度越快。
3） 51单片机最小系统起振电容C2、C3一般采用15~33pF，并且电容离晶振越近越好，晶振离单片机越近越好4） P0口为开漏输出，作为输出口时需加上拉电阻，阻值一般为10k。
其他接口内部有上拉电阻，作为输出口时不需外加上拉电阻。
设置为定时器模式时，加1计数器是对内部机器周期计数（1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12）。
计数值N乘以机器周期Tcy就是定时时间t。
设置为计数器模式时，外部事件计数脉冲由T0或T1引脚输入到计数器。
在每个机器周期的S5P2期间采样T0、T1引脚电平。
当某周期采样到一高电平输入，而下一周期又采样到一低电平时，则计数器加1，更新的计数值在下一个机器周期的S3P1期间装入计数器。
由于检测一个从1到0的下降沿需要2个机器周期，因此要求被采样的电平至少要维持一个机器周期。
当晶振频率为12MHz时，最高计数频率不超过1/2MHz，即计数脉冲的周期要大于2 ms。
标识符号地址寄存器名称P3 0B0H I/O口3寄存器PCON 87H 电源控制及波特率选择寄存器SCON 98H 串行口控制寄存器SBUF 99H 串行数据缓冲寄存器TCON 88H 定时控制寄存器TMOD 89H 定时器方式选择寄存器TL0 8AH 定时器0低8位TH0 8CH 定时器0高8位TL1 8BH 定时器1低8位TH1 8DH 定时器1高8位2.4.2 机械手控制电路介绍自动模式一、继电器驱动原理下图2-4是51单片机实验板上继电器驱动电路原理图，三极管Q1的基极接到单片机的I/O口，三极管的发射极E接到继电器线圈的一端，线圈的另一端接到＋5V电源VCC上；继电器线圈两端并接一个二极管IN4148，用于吸收释放继电器线圈断电时产生的反向电动势，防止反向电势击穿三极管Q1及干扰其他电路；R和发光二极管LED组成一个继电器状态指示电路，当继电器吸合的时候，LED点亮，这样就可以直观的看到继电器状态了。
