监控立杆接地设计
室外监控立杆基础、手井、接地、顶管、线圈、安装接线等施工指导手册
室外监控立杆基础、手井、接地、顶管、线圈、安装接线等施工指导手册一、概述本手册是为了让项目实施人员尽快掌握施工要求及方法，保证施工质量，供相关人员参考，由于现场情况不一，实际操作情况还需要进行调整。
参考标准：电气装置安装工程电缆线路施工及验收规范GB50168-2006混凝土结构施工质量验收标准gb50204-2015电气装置安装工程接地装置施工及验收规范GB 50169-2016二、施工方法及工艺2.1 工程勘察现场勘察就是了解现场情况，把所有需要记录的数据通过拍照、绘图等方式详细地记录下来，并编制成文档及图纸，在施工前需完成勘察工作。
2.2 施工现场的准备工作施工现场必备的各种施工用具及计量仪器设备，检查各种设备的性能，保证满足施工要求。
组织施工组成员学习施工安全知识，准备安全防护用具。
一切准备工作结束后，开始展开施工。
2.3 立杆基础施工（1）确定基础位置立杆基础开挖时，首先根据前期勘察资料或借助纬度仪、GPS等仪器，落实点位具体位置，并根据施工图确定基础开挖具体位置。
（2）基础尺寸参考基础开挖需要根据立杆横臂（以L杆为例）确定立杆基础尺寸，必须满足设计图纸要求，如现场条件不满足时应保证立杆基础的体积和设计体积相等，基础规格可参考下表。
若立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松的话，基础均需要加大。
（3）基础施工流程基础浇筑完成后，必须要养护一段时间，对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7天，养护期内温度确保零上5摄氏度及以上。
对掺用缓凝外加剂、矿物掺和料或有抗渗性能要求的混凝土，不得少于14天，以确保混凝土能达到一定的安装强度。
基础的浇注、混凝土强度等级必须符合GB50204-2015的要求。
立杆基础的开挖、浇筑流程，如下面所示：1）基础在开挖过程中需注意垂直、美观，一般土质情况下打两根角钢（一般情况1.5m）下去，做接地使用；2）打入角钢后（角钢末端预留30公分露出坑底泥土面），基础底部采用直径为：8MM的圆钢筋敷设一层尺寸为：20CM*20CM的钢筋网并浇筑上20公分厚混凝土，表面抹至水平状态，作为立杆基础的占底层；3）两根角钢，通过扁铁和地笼焊接，并将地笼固定，固定时需要注意地笼的相位，确保杆件横臂垂直车辆行驶方向，地笼的地脚螺杆从基础底部起每隔50CM横向于基础坑壁焊接一根角钢用于加固，保证基础的地笼和混凝土浇筑后有优良的一体性；4）地笼内引入PE管，固定住，并通往杆件配套的手井；5）在浇灌过程中，混凝土尽量对准地笼中间浇灌，以免地笼偏移，并保证浇灌过程中分三次震动，浇灌后立即使用水平仪测量地笼是否安装垂直；6）浇灌后的基础效果图。
监控立杆,摄像机立杆,监控杆设计规范安装施工

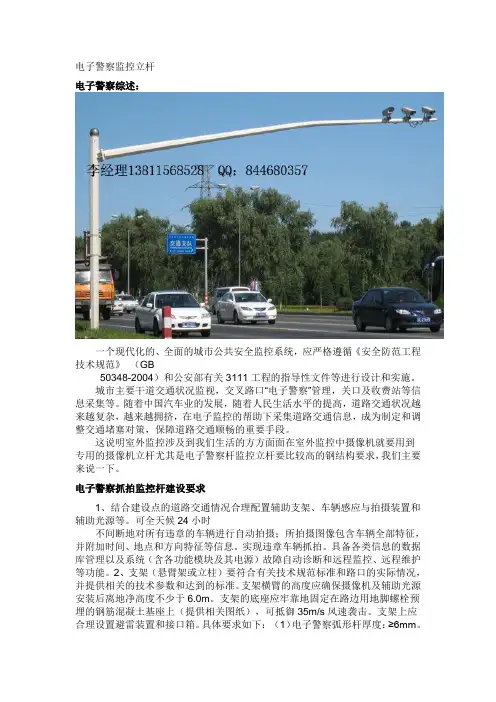

电子警察监控立杆电子警察综述：一个现代化的、全面的城市公共安全监控系统，应严格遵循《安全防范工程技术规范》（GB50348-2004）和公安部有关3111工程的指导性文件等进行设计和实施。
城市主要干道交通状况监视，交叉路口“电子警察”管理，关口及收费站等信息采集等。
随着中国汽车业的发展，随着人民生活水平的提高，道路交通状况越来越复杂，越来越拥挤，在电子监控的帮助下采集道路交通信息，成为制定和调整交通堵塞对策，保障道路交通顺畅的重要手段。
这说明室外监控涉及到我们生活的方方面面在室外监控中摄像机就要用到专用的摄像机立杆尤其是电子警察杆监控立杆要比较高的钢结构要求，我们主要来说一下。
电子警察抓拍监控杆建设要求1、结合建设点的道路交通情况合理配置辅助支架、车辆感应与拍摄装置和辅助光源等。
可全天候24小时不间断地对所有违章的车辆进行自动拍摄；所拍摄图像包含车辆全部特征，并附加时间、地点和方向特征等信息。
实现违章车辆抓拍。
具备各类信息的数据库管理以及系统（含各功能模块及其电源）故障自动诊断和远程监控、远程维护等功能。
2、支架（悬臂架或立柱）要符合有关技术规范标准和路口的实际情况，并提供相关的技术参数和达到的标准。
支架横臂的高度应确保摄像机及辅助光源安装后离地净高度不少于6.0m。
支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上（提供相关图纸），可抵御35m/s风速袭击。
支架上应合理设置避雷装置和接口箱。
具体要求如下：（1）电子警察弧形杆厚度：≥6mm。
（2）地面至悬臂杆中心线高度为：6.0mm。
（3）构件全部采用A3钢。
（4）杆件要求整体成形。
（5）焊条采用T42。
（6）所有钢构件都进行热镀锌防腐处理，紧固件表面：350/m2,其它为：600g/m。
（7）混凝土采用C20，基础规格不低于1500*1500*2200（mm），具体规格视路口情形定。
（8）所有各焊处必须满焊、牢固、不得虚焊，表面美观。
室外监控立杆安装施工方案
一、工程概况本工程为室外监控立杆安装工程，主要涉及城市道路、小区等公共场所的监控立杆安装。
为确保监控立杆的安装质量，提高监控效果，特制定本施工方案。
二、施工准备1. 施工人员：施工队伍需具备相关资质，施工人员应熟悉监控立杆的安装工艺和操作规程。
2. 施工材料：监控立杆、基础混凝土、钢筋、接地极、扁钢、螺栓、焊接材料、防锈漆、黄油、胶带等。
3. 施工工具：电焊机、扳手、锤子、水平尺、线锤、测量仪器等。
三、施工流程1. 确定监控立杆位置：根据监控需求，确定监控立杆的安装位置，确保监控范围覆盖。
2. 基础开挖：按照设计要求，进行基础开挖，基础表面高度应与周边地表高度保持一致。
基础长宽深为净空，误差不得超过5cm。
3. 打入接地极：将接地极打入坑底，顶部露出300mm，同时用扁钢引出到旁边的检修井内，作为补充接地极预留导体。
4. 下地笼：用扁铁焊接的方式将接地极和地笼临时固定，地笼基础顶板平面低于地表100mm左右。
用水平尺在基础顶板水平、垂直两个方向测量，保证地笼的水平度，同时注意地笼的相位，保证横臂方向与路面车辆行驶方向垂直。
5. 防腐处理：对所有焊点、切割口刷防锈漆进行防腐处理。
螺栓口抹涂黄油并用胶带包扎。
6. 监控立杆安装：按照设计要求，将监控立杆安装在基础地笼上，确保立杆垂直、水平。
7. 接地连接：将立杆箱体地线与接地极连接，确保接地电阻小于4欧。
8. 检查验收：施工完成后，进行现场检查验收，确保监控立杆安装质量符合设计要求。
四、施工注意事项1. 施工过程中，应严格按照设计要求和操作规程进行施工，确保施工质量。
2. 基础开挖时，注意周边环境，避免损坏地下管线。
3. 接地极、地笼等焊接部位，应确保焊接质量，防止因焊接不良导致接地电阻过大。
4. 监控立杆安装时，确保立杆垂直、水平，避免因安装偏差影响监控效果。
5. 施工过程中，注意安全防护，防止意外事故发生。
五、施工进度安排根据工程规模和现场实际情况，制定合理的施工进度计划，确保工程按期完成。
室外监控立杆基础、手井安装、接地、顶管、线圈、安装接线等施工指导手册
室外监控立杆基础、手井、接地、顶管、线圈、安装接线等施工指导手册第1节概述本手册是为了让项目实施人员尽快掌握施工要求及方法,保证施工质量,供相关人员参考,由于现场情况不一, 实际操作情况还需要进行调整,参考标准:电气装置安装工程电缆线路施工及验收规范GB50168-2006混凝土结构施工质量验收标准gb50204-2015电气装置安装工程接地装置施工及验收规范GB 50169-2016第2节施工方法及工艺2.1工程勘察现场勘察就是了解现场情况,把所有需要记录的数据通过拍照.,绘图等方式详细地记录下来, 并编制成文档及图纸, 在施工前需完成勘察工作.2.2施工现场的准备工作施工现场必备的各种施工用具及计量仪器设备(见附表一),检查各种设备的性能,保证满足施工要求。
组织施工组成员学习施工安全知识,准备安全防护用具.一切准备工作结束后,开始展开施工.2.3立杆基础施工(1) 确定基础位置立杆基础开挖时,首先根据前期勘察资料或借助纬度仪,GPS等仪器,落实点位具体位置,并根据施工图确定基础开挖具体位置(2) 基础尺寸参考基础开挖需要根据立杆横膏(以L杆为例) 确定立杆基础尺寸,必须满足设计图纸要求, 如现场条件不满足时应保证立杆基础的体积和设计体积相等,基础规格可参考下表.若立杆防风等级高于8级, 抗意等级高于5级或基础开挖处土质松的话, 基础均需要加大.(3)基础施工流程基础浇筑完成后, 必须要养护一段时间,对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7天,养护期内温度确保零上5摄氏原及以上.对掺用缓凝外加剂,矿物掺和料或有抗渗性能要求的混凝土,不得少于14天!以确保混凝土能达到一定的安装强度,基础的浇注,混凝土强度等级必须符合GB50204-2015的要求.立杆基础的开挖.浇筑流程,如下面所示:1)基础在开挖过程中需注意垂直!美观,一般土质情况下打两根角钢(一般情况1.5m)下去,做接地使用,如下图:打入角钢后（角钢末端预留30公分露出坑底泥土面），基础底部采用直径为：8MM的圆钢筋敷设一层尺寸为：20CM*20CM的钢筋网并浇筑上20公分厚混凝土，表面抹至水平状态，作为立杆基础的占底层，如下图：3）两根角钢，通过扁铁和地笼焊接，并将地笼固定，固定时需要注意地笼的相位，确保杆件横臂垂直车辆行驶方向，地笼的地脚螺杆从基础底部起每隔50CM横向于基础坑壁焊接一根角钢用于加固，保证基础的地笼和混凝土浇筑后有优良的一体性，如下图：4）地笼内引入PE管，固定住，并通往杆件配套的手井，如下图：5）在浇灌过程中，混凝土尽量对准地笼中间浇灌，以免地笼偏移，并保证浇灌过程中分三次震动，浇灌后立即使用水平仪测量地笼是否安装垂直，如下图：6）浇灌后的基础效果图，如下图：2.4接地施工前端设备安装于室外，易遭到雷电打击；前端设备的电源一般在现场就近取用，易受雷电波影响产生高压和浪涌电流；如果没有必要的防雷、避雷措施，前端设备的运行将得不到保障，有可能导致摄像主机等设备短期内大量损坏，使系统瘫痪。
监控立杆接地标准
监控立杆接地标准1. 简介监控立杆接地是指在监控系统中，立杆与地面之间的接地措施。
良好的接地标准能够确保监控立杆与外界的良好接地连接，从而保证监控系统的正常运行和安全性。
2. 接地标准的重要性接地是一种重要的电气安全措施，它能够将电流迅速引导到地面，避免电流通过人体而引起触电事故。
对于监控立杆而言，接地标准的合理设计能够保障监控设备的正常工作，防止雷电等自然现象对设备的损坏。
3. 接地标准的要求为了确保监控立杆的接地效果达到标准，需满足以下要求：3.1 接地电阻值接地电阻值是衡量接地效果的重要指标，它表示系统的接地电阻路径是否良好。
一般来说，接地电阻值应小于等于4欧姆，这样能够降低接地电位，提高接地效果。
3.2 接地导线选择接地导线的选择应符合国家相关标准，一般选用铜质或铜包铝导线。
导线的截面积需要根据实际情况进行计算，以确保能够承受电流的要求。
3.3 接地装置的设置合理设置接地装置可以有效改善接地效果。
接地装置一般包括接地极、接地线和接地体等。
接地极是将导线固定在立杆下部地面形成的一个金属棒，接地线则将地杆与接地体相连接，形成完整的接地回路。
3.4 接地位置选择接地位置的选择应根据立杆周围的土壤情况和地形特点等因素进行综合考虑。
一般情况下，接地位置应选择在离立杆底部一定距离的地方，避免因灌浆导致接地效果不佳。
4. 参考标准为了保证接地标准的统一和有效性，相关行业制定了一些参考标准，如下：•《建筑物电气设计规范》(GB 50052-2009)•《工业企业电气设施设计规范》(GB 50054-2011)•《电气装置的接地设计规范》(GB 50169-2006)•《建筑物防雷设计与施工规范》(GB 50057-2010)这些参考标准细化了接地措施的设计要求和验收标准，提供了可靠的技术依据。
5. 接地标准的检测方法为了确保监控立杆接地符合标准，需要进行接地标准的检测。
常用的接地标准检测方法包括：5.1 接地电阻测量仪接地电阻测量仪是一种便携式仪器，能够直接测量接地电阻值。
室外监控立杆要求
室外监控立杆要求室外监控立杆制作及基础预置件要求1、一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面２０~３０mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
8、设计依据：设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
焊接材料1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。
室外监控立杆基础、手井、接地、线圈、安装接线等施工指导手册【最新版】
室外监控立杆基础、手井、接地、线圈、安装接线等施工指导手册本手册是为了让项目实施人员尽快掌握施工要求及方法，保证施工质量，供相关人员参考，由于现场情况不一，实际操作情况还需要进行调整。
参考标准:电气装置安装工程电缆线路施工及验收规范GB50168-2006混凝土结构施工质量验收标准gb50204-2015电气装置安装工程接地装置施工及验收规范GB 50169-2016二、施工方法及工艺2.1 工程勘察现场勘察就是了解现场情况，把所有需要记录的数据通过拍照、绘图等方式详细地记录下来，并编制成文档及图纸，在施工前需完成勘察工作。
2.2 施工现场的准备工作施工现场必备的各种施工用具及计量仪器设备(见附表一)，检查各种设备的性能，保证满足施工要求。
组织施工组成员学习施工安全知识，准备安全防护用具。
一切准备工作结束后，开始展开施工。
2.3 立杆基础施工(1) 确定基础位置立杆基础开挖时，首先根据前期勘察资料或借助纬度仪、GPS等仪器，落实点位具体位置，并根据施工图确定基础开挖具体位置。
(2) 基础尺寸参考基础开挖需要根据立杆横臂(以L杆为例)确定立杆基础尺寸，必须满足设计图纸要求，如现场条件不满足时应保证立杆基础的体积和设计体积相等。
若立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松的话，基础均需要加大。
(3)基础施工流程基础浇筑完成后，必须要养护一段时间，对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7天，养护期内温度确保零上5摄氏度及以上。
对掺用缓凝外加剂、矿物掺和料或有抗渗性能要求的混凝土，不得少于14天，以确保混凝土能达到一定的安装强度。
基础的浇注、混凝土强度等级必须符合GB50204-2015的要求。
立杆基础的开挖、浇筑流程，如下面所示:1) 基础在开挖过程中需注意垂直、美观，一般土质情况下打两根角钢(一般情况1.5m)下去，做接地使用，如下图:2) 打入角钢后(角钢末端预留30公分露出坑底泥土面)，基础底部采用直径为:8MM的圆钢筋敷设一层尺寸为:20CM*20CM的钢筋网并浇筑上20公分厚混凝土，表面抹至水平状态，作为立杆基础的占底层，如下图:3) 两根角钢，通过扁铁和地笼焊接，并将地笼固定，固定时需要注意地笼的相位，确保杆件横臂垂直车辆行驶方向，地笼的地脚螺杆从基础底部起每隔50CM横向于基础坑壁焊接一根角钢用于加固，保证基础的地笼和混凝土浇筑后有优良的一体性，如下图:4) 地笼内引入PE管，固定住，并通往杆件配套的手井，如下图:5) 在浇灌过程中，混凝土尽量对准地笼中间浇灌，以免地笼偏移，并保证浇灌过程中分三次震动，浇灌后立即使用水平仪测量地笼是否安装垂直，如下图:6) 浇灌后的基础效果图，如下图:2.4 接地施工前端设备安装于室外，易遭到雷电打击;前端设备的电源一般在现场就近取用，易受雷电波影响产生高压和浪涌电流;如果没有必要的防雷、避雷措施，前端设备的运行将得不到保障，有可能导致摄像主机等设备短期内大量损坏，使系统瘫痪。
监控立杆规格及施工规范
监控立杆规格及施工规范一、说明：监控杆一般分按用途可分为：民用建筑监控立杆(民用)、工业建筑/市政道路监控立杆/电子警察立杆；监控杆主要由立杆、造型支臂、预埋钢结构、避雷针、接地极、设备箱、连接法兰等构成。
（图-1）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。
二、监控立杆：监控立杆一般由钢铁材料、铝合金材料、不锈钢材料制作，可做成圆型杆、锥型杆、方形杆、矩形杆等。
日前市面上主要为圆型上小下大铁杆为主。
钢铁制品监控立杆应采用无缝钢管，整体热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。
外层保护层采用高温漆面，颜色均匀(常用色：白色、灰色、浅蓝色)具体由项目确定。
监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。
监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200。
监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控杆及其首要构件垂直容许误差为塔身高度的1/1000。
如下图-2：（图-2）A、工业建筑/市政道路监控立杆/电子警察立杆:工业建筑/市政道路监控立杆/电子警察立杆一般安装高度高，横臂较长，安装设备多、重。
因此所使用的管径大，管壁更厚。
1、立杆下端管径应不小于140 mm±3mm、上端管径应不小于89mm±3mm，横臂应在管径应不小于76mm±3mm，管壁厚度应≥4mm，底盘厚度不小于10mm；2、设备箱外壳采用优质冷轧钢板壁厚≥１.２m m，箱体需达到防水、防盗、隔热、散热效果。
监控系统杆件安装接地
监控系统杆件安装接地
1、接地体的要求
接地体结构、尺寸如下图所示；接地体施工要求应包括：(1)应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》的有
关规定；
(2)接地体的焊接应采用搭焊，搭焊长度为钢管直径的6倍；
(3)接地体安装点下方应无任何管道、线缆经过；
(4)接地体安装深度如接地体安装示意图所示；
(5)接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4Ωo备注：雨后不应立即测量电阻。
(6)室外配电箱及杆件都应接到此接地极上。
依地体结构示愈授旭体安聚，AW
接地体安装结构图
(7)在开挖好基础的四个角分别打入1根热镀锌防雷角铁：两个角铁之间距离要求达到1米；防雷角铁要求：角铁长宽(50*50*1500)角铁上面再加焊一条扁铁(30*30*"1500〃)1500mm o
前端监控点的防雷接地接地电阻要达到4Ω以下，必要时需要在基础的附近增加接地体或补加接地桩，或使用降阻剂等手段达到接地电阻的标准。
立杆整体接地形式如下图：
Qa/α上学■・■整体接地结构。
监控立杆避雷针化防雷设计
摄像机立杆避雷针化防雷设计目前安防行业流传最多的“专业防雷厂家”设计是这样描述的：“前端设备，如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。
当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。
如有困难，避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8的镀锌圆钢。
为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地”。
还有更明确的描述：“室外金属立杆摄像机需不需要与立杆绝缘？不需要，且必须进行可靠的等电位连接。
当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场，这一磁场达到一定强度时会对附近的电子设备放电；而摄像机外壳与金属立杆连接后不存在电位差；摄像机更安全。
”我们把这类设计称为“摄像机立杆避雷针化设计”，它的典型架构如图1所示。
安防行业许多工程的防直击雷就是照此设计的，一个多次被雷劈了的案例就是这么做的。
然而这种看似可以很好的防雷设计在不少工程中运用中并不防雷，不仅造成了设备的损害，甚至还影响到工程的整体质量。
安防行业还有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。
把接地当成了安防系统防雷、防干扰的“法宝”，导致多点接地的安防系统屡见不鲜。
大量工程案例表明，这样的工程不打雷不下雨还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。
对上述这些现象，EIE实验室经过多年的模拟实验研究和典型工程案例分析，初步揭开了其中的奥秘。
防雷器、浪涌保护器是否真能防护雷击许多“专业防雷厂家”介绍，要在立杆避雷针摄像机端和主机视频输入点安装他们的“防雷器”或浪涌保护器。
这有用吗？曝光的案例是：连防雷器一起被烧毁。
这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。
1)先看前端串接在摄像机输出端的视频信号防雷器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时内部元件将视频线短路接地泄放雷电流，如图二所示。
监控用摄像机立杆制作及基础预埋件要求精选文档
监控用摄像机立杆制作及基础预埋件要求精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-监控用摄像机立杆制作及基础预埋件要求概述一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。
混凝土没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水；接地监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧。
螺栓预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。
手井孔杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
控制箱（电气控制柜）控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。
设计依据设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
结构用钢结构用钢不得有影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于。
焊接材料焊接符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
监控立杆安装施工方案
4.施工过程中，严格按照安全操作规程操作，防止安全事故的发生。
七、环保与文明施工
1.施工现场保持清洁卫生，垃圾及时清运。
2.减少施工噪音和扬尘，避免对周边环境造成污染。
3.遵守施工现场纪律，展现良好的职业道德和文明形象。
八、施工进度计划
1.基础施工：5个工作日
3.对施工人员进行质量培训，提高施工质量意识。
4.加强后期验收工作，确保工程质量。
八、环保及文明施工措施
1.施工现场保持整洁，及时清理施工垃圾。
2.施工过程中，减少噪音、扬尘等污染，避免影响周边环境。
3.遵守施工现场纪律，文明施工，树立良好形象。
本施工方案旨在确保监控立杆安装工程的顺利进行，为我国治安防控体系建设贡献力量。希望全体施工人员严格遵守相关规定，共同努力，确保工程顺利完工。
3.设备安装
-在立杆安装稳固后，进行监控设备的安装。
-确保设备安装符合设计要求，包括方向、角度和高度等。
-连接电源和信号线，并进行绝缘处理，保证线路安全。
4.调试与测试
-完成设备安装后，进行系统的调试和测试。
-确保监控图像清晰，系统运行稳定。
-记录调试数据，对发现的问题及时进行整改。
5.接地与防护
-对监控立杆和设备进行接地处理，以提高防雷和电气安全性能。
2.施工材料要求
-材料应符合国家相关标准，具备合格证明。
-严格把控材料质量，禁止使用不合格产品。
3.施工设备要求
-设备应具备相关资质，确保设备性能稳定。
-定期对设备进行维护、保养，保证设备正常运行。
4.施工安全要求
-施工现场应设立安全警示标志，提醒过往行人注意安全。
室外摄像机立杆的防雷简述
室外摄像机立杆的防雷简述前端摄像机主要分为两类：◆带云台摄像机和球机：在带云台摄像机和球机的视频线、控制线与电源线处加装TIT 三合一监控专用防雷器TPSS12D12，此款防雷器集视频线防雷，控制线防雷，电源线防雷与一体。
安装方便，易维护。
◆普通枪机：普通枪机的防雷我们只要考虑视频线和电源线的防雷保护，在进入摄像机的视频线处串接视频信号防雷器TS12L/BFM，如电源使用直流，并联安装TP20D12直流电源防雷器，如使用交流电，则安装TA10C24交流24V电源防雷器。
注：防雷器安装在离被保护设备距离越近越好。
1、前端设备直击雷的防护◆每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。
具体措施：在每根立杆顶端加装避雷针一根，根据滚球法计算，避雷针的有效保护范围在三十度夹角类，所以避雷针的高度，必须按照设备的安装位置计算。
2、前端设备的接地◆防雷器的接地非常重要,如果接地没有做好,防雷器起不了自己的作用,所以一个良好的接地是相当重要的.本司要求接地地阻应做到小于4欧姆以下.根据描述现场情况。
前端设备接地具体措施:摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,把摄像机与防雷器的地线直接焊接在立杆上即可.反之,如现场土壤情况情况恶劣(石沙等不导电物质较多).刚要借用导电设备.利用扁钢与角钢等.具体措施:用40*3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,用角钢打入地底2-3米,与扁钢焊接好.地阻测试根据国标小于4欧姆即可.监控避雷方案CCTV系统结构：电视监控系统（Closed Circuit Television，简称CCTV），一般由以下三部分组成：①前端部分：主要由黑白（彩色）摄像机、镜头、云台、防护罩、支架等组成。
②传输部分：使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。
③终端部分：主要由画面分割器、监视器、控制设备等组成。
监控系统立杆防雷设计方案三篇
监控系统立杆防雷设计方案三篇篇一：监控系统（立杆）防雷设计方案一、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。
道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。
道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。
为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。
监控系统中的前端摄像机一般分为室外安装型和室内安装型，室内型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。
进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。
2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。
3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。
4）雷电保护器对雷电袭击应具有足够快的响应速度。
二、监控系统防雷总体方案1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。
具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm 镀锌圆钢，安装方式为焊接。
2、防雷接地要求防雷接地由引下线、接地线和接地体组成。
引下线是引导雷击电流从避雷针入地的通道。
接地体埋于地下与引下线相连接，雷击电流由此泄放到大地，接地体满足接地电阻的要求。
防雷接地标准
监控系统电源信号防雷接地相应标准
一、防雷接地国家标准
1.GB 50343-2012 《建筑物电子信息系统防雷技术规范》
2.GB 50057-2010 《建筑物防雷设计规范》
二、相关标准具体要求
1、本工程为监控系统雷电防护，包含立杆直击雷防护和监控系统电源系统防护。
2、人工垂直接地体的长度宜为2.5m。
其间距以及人工水平接地体的长度宜为5m，当受地方限制时可适当减小。
3、人工接地体在土壤中的埋设深度不应小于0.5m，并宜敷设在当地冻土层以下，其距墙或基础不宜小于1m，接地体宜远离由于烧窑、烟道等高温影响使土壤电阻率升高的地方。
4、直击雷接地电阻不大于10Ω，电源及信号电涌保护器接地电阻不大于4Ω。
5、直击雷专设接地装置与电涌保护器接地分开，避免地电位反击，接地体在地下间距宜为3m。
三、施工方法
本工程接地系统分为直击雷接地及电涌保护器接地，采用Φ20×1500镀铜钢棒两支串接作为一组垂直接地体，直击雷接地采用3组垂直接地体，电涌保护器接地采用3组垂直接地体，接地体间距宜为5m，地方受限时可适当减小，但不应小于3m，水平接地体采用95mm2镀铜钢绞线。
直击雷接地与电涌保护器接地应尽量远离不同类型接地引入点间距不小于3m。
接地装置连接方式为焊接并做好防腐处理。
监控系统接地引入线采用BVR16mm2多股铜芯线从立杆内部引入，在防水盒内设置接地排或接地端子，各系统接地就近接入该接地排。
室外监控立杆施工方案
室外监控立杆施工方案一、工程概况二、工程准备在施工开始前，首先进行相关的工程准备工作。
包括但不限于：1.施工图纸准备：根据需求进行立杆的规划和设计，确保施工符合安全规范和要求。
2.材料准备：根据设计需求，准备好所需的立杆、固定器具、电缆、接线盒等材料。
3.施工人员准备：进行工人的培训，确保施工人员熟悉施工流程和操作要求。
4.设备准备：确保所有需要使用的设备（如起重机、钻孔机等）都处于良好的工作状态。
三、施工过程1.现场勘测：施工前进行现场勘测，根据设计图纸确定立杆的具体位置和高度，避免与其他设施冲突。
2.基础施工：根据立杆的高度和载荷要求，对立杆的基础进行施工，包括挖掘基坑、浇筑混凝土等过程。
3.立杆安装：将立杆按照设计要求固定在基础上，使用起重机等设备进行安装，确保立杆的垂直度和稳定性。
4.固定器具安装：按照设计要求，在立杆上安装固定器具，通常采用螺钉或者焊接方式进行固定。
5.电缆布线：根据设计要求，进行电缆的布线，将监控设备的电缆接入到立杆上的接线盒内。
6.电缆连接：将电缆连接到接线盒内，确保连接牢固并进行绝缘处理。
7.调试测试：完成安装后，对立杆上的监控设备进行调试测试，确保设备正常运行。
8.完结验收：完成调试测试后，对整个立杆施工工程进行验收，确保符合设计要求和施工规范。
9.现场清理：整理施工现场，清除多余材料和垃圾，保持整个工程环境整洁干净。
四、施工安全措施在室外监控立杆施工过程中，需要采取一系列的安全措施，确保施工人员和周围环境的安全。
例如：1.施工人员佩戴并正确使用个人防护装备，包括安全帽、安全鞋等。
2.确保施工现场周围的交通畅通，设置明显的安全标志，避免行人和车辆误入施工现场。
3.对施工现场进行临时围挡，并在围挡上设置警示标志。
4.使用合适的设备进行搬运和操作，避免造成人员伤害和设备损坏。
5.对施工过程中可能存在的危险因素进行评估和控制，例如高温、高空、雷电等。
6.施工现场进行定期巡查和安全检查，发现问题及时处理。
监控立杆规格与安装规范
监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。
没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

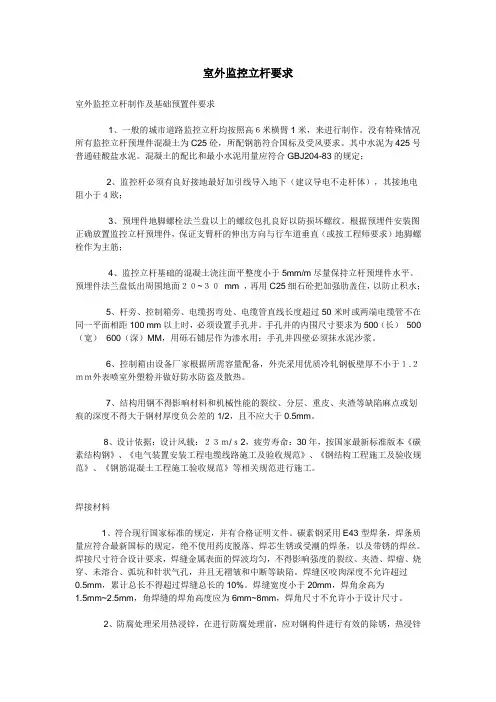

2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。
4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于1.2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。
7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
监控立杆安装规范1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。
2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
监控立杆避雷针化防雷设计
摄像机立杆避雷针化防雷设计目前安防行业流传最多的“专业防雷厂家”设计是这样描述的：“前端设备，如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护围之。
当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。
如有困难，避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8的镀锌圆钢。
为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管以达到屏蔽作用，屏蔽金属管的两端均应接地”。
还有更明确的描述：“室外金属立杆摄像机需不需要与立杆绝缘？不需要，且必须进行可靠的等电位连接。
当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场，这一磁场达到一定强度时会对附近的电子设备放电；而摄像机外壳与金属立杆连接后不存在电位差；摄像机更安全。
”我们把这类设计称为“摄像机立杆避雷针化设计”，它的典型架构如图1所示。
安防行业许多工程的防直击雷就是照此设计的，一个多次被雷劈了的案例就是这么做的。
然而这种看似可以很好的防雷设计在不少工程中运用中并不防雷，不仅造成了设备的损害，甚至还影响到工程的整体质量。
安防行业还有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。
把接地当成了安防系统防雷、防干扰的“法宝”，导致多点接地的安防系统屡见不鲜。
大量工程案例表明，这样的工程不打雷不下雨还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。
对上述这些现象，EIE实验室经过多年的模拟实验研究和典型工程案例分析，初步揭开了其中的奥秘。
防雷器、浪涌保护器是否真能防护雷击许多“专业防雷厂家”介绍，要在立杆避雷针摄像机端和主机视频输入点安装他们的“防雷器”或浪涌保护器。
这有用吗？曝光的案例是：连防雷器一起被烧毁。
这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。
1)先看前端串接在摄像机输出端的视频信号防雷器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时部元件将视频线短路接地泄放雷电流，如图二所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；
②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
对于监控点来说遭到直接雷击破坏的可能性很小。
随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击、过电压、操作过电压以及雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
室外摄像机大多数选择金属或水泥立杆安装，在这里简要介绍金属立杆的选择要求：
1、监控杆为圆锥钢杆，其中双臂监控立杆高10m，臂长，壁厚4mm，;单臂杆高12m，臂长，壁厚4mm。
监控杆上口直径80mm，下口直径200mm。
监控立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm （部分立杆高度可根据实际要求按比例减少）
2、摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。
镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s,表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。
3、摄像机立杆颜色为乳白色。
4、室外机箱结构为露天防雨箱设计。
机箱高度为300mm，宽度为200mm，厚度为150mm米。
箱体防护等级达到IP54防护等级。
需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。
前端摄像机主要分为两类：
前端设备直击雷的防护
每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。
具体措施：
在每根立杆顶端加装避雷针一根，根据滚球法计算，避雷针的有效保护范围在三十度夹角内，所以避雷针的高度，必须按照设备的安装位置计算。
前端设备感应雷（包括过电压）的防护
为保障前端设备的长时间正常工作，应为各种信号安装匹配的浪涌保护器，并做标准的接地。
2、前端设备的接地
防雷器的接地非常重要,如果接地没有做好,防雷器起不了保护自己的作用,所以一个良好的接地是相当重要的.要求接地电阻应做到4欧姆以下.
根据描述现场情况。
前端设备接地具体措施:
摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,地坑尺寸在2000×1000×600mm，底部细土或潮湿的土壤比例达到85%，其内填筑细土，再垂直埋入一根1500mm×12mm的钢筋，浇注混凝土，到达地表时，嵌入固定螺栓（按照立杆基座尺寸固定），其中一根螺栓可与钢筋焊接，作为接地极使用。
等混凝土完全稳定后，在其周围回填细土并保证一定的潮湿。
最后把摄像机与防雷器的地线直接焊接在立杆上的接地极上即可。
做好防锈处理，及标示铭牌。
如现场土壤情况恶劣(石沙等不导电物质较多).则要使用增加接地体接触面积的材料了。
利用降阻剂、扁钢与角钢等. 具体措施：
前期操作如上，在浇混凝土基座前，应沿坑壁敷设厚度为150mm 的化学降阻剂，其中嵌入一根1500×40×40×3mm的角钢，（铁）用40×3的扁钢沿立杆拉下,
防雷器和摄像机的地线与扁钢妥善焊接,扁钢再与地下的角钢（铁）焊接好.地阻测试根据国标小于4欧姆即可.
室外监控摄像机立杆安装要求及避雷方案
安装立杆的要求挑臂长度以实际场地情况为准。
以下为具体工艺要求的详细阐述。
1. 基础施工
. 立杆基础
A．用途：固定摄像杆；
B．基础结构、尺寸：如图所示；
C．基础型号：由所需固定的摄像杆型号确定；
D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；
E．制作要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、基础与窨井之间应有穿线管，且放置铁丝；
3、基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
F．材料：8mm钢板、20mm钢筋、C25混凝土、碎石、英寸PVVC弯管；
. 窨井制作
A．用途：方便线缆敷设及系统检测维修；
B．基础结构、尺寸：如图所示。
图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；
C．制作位置：在《设备平面布置图》标注窨井位置处制作；
D．制作要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、窨井密封性能和防水性能良好。
E．材料：砖石、水泥、钢板；
走线管最好量化，标出高程数字、管道直径和管道材料。
. 线缆管敷设
A．用途：敷设线缆，防止线缆损伤；
B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。
注意图中所标明的管径；
C．制作要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、线缆管密封好，防水性能良好；
3、线缆管离地面应不小于米；
4、线缆管管口应无毛刺和尖锐棱角；
5、线缆管内放置穿线铁丝。
D．材料：
1、暗管敷设使用钢管；
2、明管敷设使用PVC管。
. 接地体安装
A．用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；
B．接地体结构、尺寸：如《接地体结构示意图》所示；
C．安装位置：按《设备平面布置图》标注接地体位置安装。
D．安装要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6倍；
3、接地体安装点下方应无任何管道、线缆经过；
4、接地体安装深度如《接地体安装示意图》所示；
5、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4Ω。
注意雨后不应立即测量电阻。
E．材料：英吋钢管和30*5扁钢。
2. 杆件制作与安装
. 杆件制作与安装
A．用途：安装摄像机云台；
B．摄像杆结构、尺寸：见《摄像杆图》；
C．制作要求：见《摄像杆图》文字说明；
E．安装方式：通过基础螺杆与摄像杆基础连接固定，如《摄像杆安装场景示意图》；
F．安装工具：活动扳手；
G．安装要求：
1、安装牢固；
2、摄像杆中心线应与水平面垂直；
3、摄像杆上成180o角两腰形孔的中心连线应与道路走向平行；
4、在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。
摄像杆安装场景示意图
. 摄像机云台制作与安装
A．用途：安装摄像机防雨罩；
B．结构：见《摄像头云台图》；
C．尺寸：见《摄像头云台图》；
D．制作要求：见《摄像头云台图》图中文字说明；
E．安装方式：通过抱箍将云台部件1固定于摄像杆上，如《摄像机云台安装示意图》；
F．安装工具：活动扳手、扶梯或登高车；
G．安装要求：
1、安装牢固；
2、对摄像机云台部件1，走线孔应正对摄像杆腰形孔；
土建施工及安装立杆的要求
1、投标方应实地测量技术数据，以便估算工程量。
2、线缆埋地的沟槽尺寸：人行道为×米（宽×深），车行道为×米（宽×深）。
沟底先铺C20砼垫层，线缆敷设后，用细砂回填、夯实，再根据实际情况复原路面。
3、敷设的线缆除埋在花坛的或有特别说明的用PVC管保护，其他部分要用镀锌钢管进行保护；裸露在外的线缆（架空的除外）全部采用镀锌钢管加以保护。
