GEOSOFT Oasis montaj各模块详细介绍
Geosoft Oasis Montaj 7.51
·容易创建,输入和输出: 图像,数据库,网格和点数据剖面
·Project Explorer用于浏览和追踪任务项目,包括数据库,网格和图像
·扩展数据处理/计算能力
·扩展图像编辑工具,包括CAD工具将解释结果绘到图像中
·支持超过2000个投影/基准面
·支持绘制自动程序任务
·E(电子)许可管理选项,包括许可浏览,升级,存放及两台电脑间传输
■□■□■□■□■□■□■□■ 长 期 有 效 □■□■□■□■□■□■□■□
动态链接
Geosoft Oasis Montaj 7.51提供各种手段动态交换数据,评估结果,将数值插入到任务周期中.采用montaj软件,地球科学家可以交互式编辑图像,将图像进行动态链接,对追踪的图像进行处理,所有这些都在一个图像环境中完成.对Geosoft Oasis Montaj 7.51中多个图形,图像,剖面,数据进行动态链接,可以对视图中的共同特性及感兴趣的区域提供快速参考.
高性能的数据库
Geosoft Oasis Montaj 7.51的高性能数据库可以储存非常大的数据,进入数据库可以看到表格窗和完整剖面显示窗口.数据库可以在每一个项目周期的每一阶段中采集,保存,处理和分析大量数据,将其可视化,并与其它数据和信息整合在一起.
快速的数据处理
montaj的处理功能可以让用户对数据进行各种滤波和处理.它可以实时地对数据进行快速评估和实验.用户可以很容易地合并数据,并能打开多个剖面窗口进行比较.它可以处理许多数据点或处理单点数据. Geosoft的高级投影功能可以提供空中投影,并能处理超过2000个基准面和投影.
使用montaj,地球科学家可以在一个完整的环境下有效地输入,观看,处理和分享地球科学数据,对数据进行网格化和成像. Geosoft Oasis Montaj 7.51软件包包括丰富的内置数据输入,处理,可视化,成像及一体化.它代表了Geosoft完整的基本和高级的网格应用和成图功能.
Oasis_montaj_Work_withData
Oasis montaj How-To Guide在Oasis montaj中使用电子表格本使用指南带您了解在电子表格视图显示、编辑和处理Geosoft数据库数据。
电子表格创建或打开数据库后，会看到电子表格。
电子表格视图是Oasis数据库的"窗口"，它还让您可以灵活设置工作环境。
所有数据安全地存储在底层数据库(*.GDB)中 —您只需决定要在电子表格中显示哪些数据，保持其它所有数据隐藏在后台查看不到。
电子表格按行、列和测线(在钻孔绘图等其它应用程序中也被称为组)组织。
行和列与标准电子表格作用类似，可以根据需要编辑与删除。
系统还启用数据库中的多个“工作表”。
具体取决于正在使用的数据类型(测线、随机测线或钻孔)，工作表有不同名称。
要查看使用的名称类型，查看电子表格左上角的测线标题单元。
例如"L" 表示正使用测线数据。
如果数据未基于测线采集(地球化学数据)，您可将所有数据存储在一条单独的测线中。
电子表格一般功能包括：通过电子表格窗口显示来自数据库的数据的功能任何采样间隔的处理完整的编辑和数学处理功能处理所选样本、所选列和所选测线或组电子表格如何显示工程数据电子表格不显示实际数据，而是显示数据视图。
这让您能够使用电子表格中的数据，而在您决定保存数据库之前，不实际作出对数据的更改。
在您保存数据库后，您的更改是永久的。
根据工程类型的不同，电子表格会将数据显示为值或数组。
对于每个测站记录一个值的测量(例如地磁测量)每个数据单元将包含一个单独的值。
对于每个站记录多个读数的测量(例如激发极化或电磁测量)每个数据单元将包含多个值。
Oasis montaj How-To Guide在电子表格中显示数据系统在电子表格窗口中自动显示所有数据。
当系统创建数据库时，其自动创建测线0 (L0:0)。
在数据导入过程中，如果导入的数据不包含测线0，并因此在该测线中没有数据，则会自动删除该测线。
Oasis_montaj_Get_Start
Oasis montaj How-To GuideOasis montaj入门Oasis montaj绘图与处理系统 (MAPS) 是针对处理大容量空间数据的Geosoft核心软件平台。
平台提供定位、管理、可视化、调整、显示和共享定位地球科学数据所需的功能。
Oasis montaj环境通过电子表格窗口和集成的剖面图显示窗口，提供对 Oasis数据库包含的数据的直接访问。
Oasis数据库是一个高效的数据库，提供对海量空间数据集的高效存储和访问。
元数据 (有关数据的数据)由Oasis montaj在第一次接触数据时捕捉。
基于ISO 19115标准的元数据信息被存储在数据内部(如果支持)或作为伴随的XML文件存储。
界面提供直观的数据链接，使您可以动态地连接电子表格、剖面图、图和ArcGIS MXD视图中的数据。
DAT技术(用于访问网格图和图像)使Oasis montaj中的界面可以使用各种各样的网格图与图像格式。
Oasis montaj核心平台为所有Geosoft应用程序和工具提供基本资源。
Geosoft提供各种致力于探测地球物理学、钻孔地质学、勘查地球化学和其它领域的特定应用的系统。
这些系统包含菜单和在核心平台上运行的相关Geosoft可执行文件(GX)。
Oasis montaj绘图和处理系统Oasis montaj绘图和处理系统包括各种各样内置数据导入、处理、分析、可视化、绘图和集成功能。
此系统使您可以执行复杂处理、编辑、绘图和解释任务，包括可以：创建、导入和导出：图、数据库、网格图、体元三维图、MXD文件、图像和剖面图自动元数据创建。
Oasis montaj在您使用数据、存储用户名、日期、时间和执行的操作时自动创建元数据。
XML元数据查看器和编辑器使您可以轻松访问元数据。
使用Geosoft的网格化、等值线绘制和一维滤波器算法处理数据高级网格图实用工具和网格化工具包包括一系列用于数据可视化选项的三维绘图，包括体元三维图、多表面和剖面，每种都有各自的起伏与内容，每种都有各自在三维空间的方向。
基于Oasismontaj平台的磁法数据处理解释研究
科技广场2015.10 引言Geosoft软件主要包括Oasis Montaj平台及有关模块。
Oasis Montaj平台对大量的地球物理、地球化学和地质数据进行综合、视图和比较。
它能够对数据进行快速分析，以帮助用户及时解决问题并作出决定。
montaj 扩展模块有地球物理和地球化学分析、三维钻孔成图、重力和磁力滤波、水平校准、解释和其他功能。
另外，由Geosoft公司的技术合作伙伴开发的montaj+扩展模块，采用Oasis Montaj平台在montaj环境下提供专业的重力和磁力数据处理和正演。
本次数据处理采用克里格网格化，并对其化磁极，垂向一阶导数得出成果图再将其3D成图，结合RGIS经同样的方法得出的成果图进行比较。
基于Oasis montaj平台的磁法数据处理解释研究Study on Accurate Interpretation of Magnetic Data Based on Oasis Montaj Platform汤乐峰Tang Lefeng（江西省煤田地质勘察研究院，江西南昌330001）（Jiangxi Research Institute of Coalfield Geological Survey，Jiangxi Nanchang 330001）摘要：高精度磁法勘探是常用的地球物理方法，随着新的数据处理的出现和资料解释技术的提高，其应用领域越来越广泛，并且数据处理软件也层出不穷，如RGIS、Geosoft等等。
本文通过对玉华山部分地区磁法数据利用Geosoft的Oasis montaj平台的数据存取、可视化、处理、成图及图形输出进行了解开发。
对其进行克里格（kringing）网格化、化磁极和垂向一阶导数成果图，并生成3D图。
再经过RGIS，用同样的方法得出成果图，并将其进行对比，突显出哪种软件效果更明显，对其解释更好，从而判断哪种软件在高精度磁法数据处理更有利。
关键词：Oasis montaj；化磁极；垂向一阶导数；3D中图分类号：P631 文献标识码：A 文章编号：1671-4792（2015）01-0076-05Abstract：High-precision magnetic exploration is one of the commonly used geophysical methods. With the e-mergence of new data processing and the improvement in data interpretation techniques, it has an increasingly more domains of application, and its data processing software is emerging, such as the RGIS, and Geosoft, etc. Based on the magnetic data of some areas in Yuhua Mountain, by using the Geosoft's Oasis montaj platform, the paper carries on data access, visualization, processing, mapping and understanding of graphics output. Through the kringing grid, the reduction to magnetic pole and the first derivative of the vertical obtained results map, we gener-ate the 3D map. In the same way, we obtain the final map from RGIS. We compare these two maps to determine the more advantageous software for high-precision magnetic data processing.Keywords：Oasis Montaj；Reduce to Magnetic Pole；First Derivative of the Vertical；3D76基于Oasis montaj 平台的磁法数据处理解释研究1 数据处理及3D 成图1.1克里格网格化对玉华山部分地区实测数据进行正常场校正和日变校正，得到该区域的每个测点的磁异常值，然后将这些点的异常值分别用Oasis motaj 和RGIS 软件进行克里格（Kringing ）网格化处理后，分别得到该区域的磁异常等值线图，如图一和图二所示。
浅谈绘制物探图件应用的几款软件及数据转换的问题

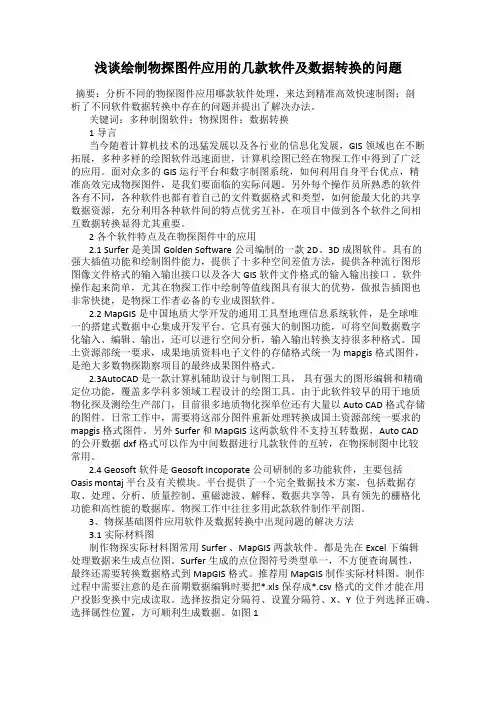

浅谈绘制物探图件应用的几款软件及数据转换的问题摘要：分析不同的物探图件应用哪款软件处理，来达到精准高效快速制图；剖析了不同软件数据转换中存在的问题并提出了解决办法。
关键词：多种制图软件；物探图件；数据转换1导言当今随着计算机技术的迅猛发展以及各行业的信息化发展，GIS领域也在不断拓展，多种多样的绘图软件迅速面世，计算机绘图已经在物探工作中得到了广泛的应用。
面对众多的GIS运行平台和数字制图系统，如何利用自身平台优点，精准高效完成物探图件，是我们要面临的实际问题。
另外每个操作员所熟悉的软件各有不同，各种软件也都有着自己的文件数据格式和类型，如何能最大化的共享数据资源，充分利用各种软件间的特点优劣互补，在项目中做到各个软件之间相互数据转换显得尤其重要。
2各个软件特点及在物探图件中的应用2.1 Surfer 是美国Golden Software公司编制的一款2D、3D成图软件。
具有的强大插值功能和绘制图件能力，提供了十多种空间差值方法，提供各种流行图形图像文件格式的输入输出接口以及各大GIS软件文件格式的输入输出接口。
软件操作起来简单，尤其在物探工作中绘制等值线图具有很大的优势，做报告插图也非常快捷，是物探工作者必备的专业成图软件。
2.2 MapGIS是中国地质大学开发的通用工具型地理信息系统软件，是全球唯一的搭建式数据中心集成开发平台。
它具有强大的制图功能，可将空间数据数字化输入、编辑、输出，还可以进行空间分析，输入输出转换支持很多种格式。
国土资源部统一要求，成果地质资料电子文件的存储格式统一为mapgis格式图件，是绝大多数物探勘察项目的最终成果图件格式。
2.3AutoCAD 是一款计算机辅助设计与制图工具，具有强大的图形编辑和精确定位功能，覆盖多学科多领域工程设计的绘图工具。
由于此软件较早的用于地质物化探及测绘生产部门，目前很多地质物化探单位还有大量以Auto CAD格式存储的图件。
日常工作中，需要将这部分图件重新处理转换成国土资源部统一要求的mapgis格式图件。
Oasismontaj模块介绍
学数据的高质量。易于使用的标准化 分析和复制制图工具简化了质量控制 过程。
·项目信息加载 ·提取和绘制标准化图，用于快 速显示新的和历史标准以及误差范 围。 ·提取和绘制复制试样，用于快速显示复制数据对。 嵌合体 QA/QC 模块包括易于使用的标准化分析和复制功能，这些功能简化了质量控 制过程。因而，使用户能够确认使用的实验室数据的有效性，这是一项基础工作。
一维快速傅里叶滤波器包括： 用于增强波长较短的数据特征的锐化 滤波器。这些滤波器包括：高通滤波器、向 下延拓处理和垂直与水平导数计算。这类滤 波器通常用于增强反映浅层地质特征的信 号。 用于增强波长较长的数据特征的平滑 滤波器。通常采用滤除或衰减波长较短的信 号的方法。这类滤波器包括：低通滤波器、
向上延拓处理和积分计算。平滑滤波器通常用于滤除短波长的噪音数据或者滤除浅层地质特 征的影响。
该扩展模块提供平面图、剖面图、叠加剖面和 3D 可视化功能。还提供了柱状录井图和 合成工具，用于显示柱状图，每张底图上最多能绘 16 个柱状图，还可以计算和注释柱状图 上的合成间距。
Montaj 钻孔绘图模块用于： 处理和分析大量钻孔数据 直接从采集数据库管理系统输入 数据 建立数据验证 QA/QC 报告 快速选择感兴趣的钻孔 建立钻孔平面图，剖面图和柱状 图 在真三维空间里从不同角度对钻 孔数据作可视化显示 产生高质量图像，用于解释和确定目标 建立和管理钻探项目
地质统计分析 Montaj 地球物理处理模块提供了多种处理海量地球物理数据的统计分析工具，包括：
概要分析和先进的统计分析，直方图分析、散点图分析和三角剖分分析工具，以及基于编码 或图群分类的数据子集划分。
直方图
散点图
用于地下勘探的软件-Geosoft
用于地下勘探的软件w w w.g e o s o f t.c o m导入数据并进行质量控制创建栅状图创建地表网格图和等值线图和 DEM 数据集成创建条带录井图地质体元三维图创建多个断面图Target 地球化学模块提供用于地表、地下地球化学数据处理的 QA/QC 工具、分析工具和高级成图技术。
易于使用的标准样本和副样本处理流程简化了质量控制过程。
由于使用了交互的统计直方图、散点图、概率图和三端元图来鉴别出露地层和分布范围，多元素地球化学分析变的更简单了。
这个扩展模块还包括 SEMPlot ，这是一种易于使用的工作流程，可以在金刚石矿勘探中进行指示矿物颗粒的地球化学分析。
使用 Target ，可以轻松把您所有的地表地下勘探数据进行集成和可视化。
一次性快速处理数千个钻孔的数据。
在数分钟之内创建或重新创建断面图。
生成具专业品质的地质图，并把地球物理信息、地球化学信息和地质信息全部集成在其中。
主要功能在条带录井图、断面图或三维图中显示您的数据生成断面图、平面图或等值面图Target 是一款为从基础钻探项目到开采钻探项目提供全面解决方案的基本勘探软件。
对于与多学科数据、地质数据、地球化学数据和地球物理数据打交道的地球勘探家们来说，Target™ 软件是最佳选择，它建立在 Geosoft ® Oasis montaj™ 软件平台基础之上，而后者是用于处理勘探地球科学数据的工业标准。
您可以用功能全面的 Geosoft 地球化学扩展模块来扩充您的 T arget 软件。
T arget 地球化学模块提供了一个全面的地球化学解决方案，包括从原始数据的导入、质量分析/质量控制 (QA/QC)、成图到高级统计分析功能。
“Geosoft 公司的 Target 软件提供了出色的可视化功能，可以浏览和展示我们作为地质学家所做的一切工作。
我们发现 Target 的条带录井图功能是一个非常有效的工具，可以在一个页面中为潜在投资者展示钻孔数据和透视的整体情况”。
geoframe菜单解说大全(绝对原创)
MD：测量深度。TVD垂直深度。TVT：真实垂直厚度 TST：真实地层厚度。TVDSS:水下真实垂直深度。
不同数据传输，不同界面交互。双击井进入 Borehole edit
构造图（小），
作用类似structural gridding，但范围更大，整个工区。 Project gridding—grid peremter ---大小、最值、插值算法(algorithm) （收敛法）、等值线。Inclusive data 在范围内做。Slip data Boundary—大范围做后切需要的。创建：edit– boundary—clipping Surface—break-save—survey、name。或edit– boundary—inclusive Data—MB3—break—save as。显示：post-interpretation—最后两栏
by ploygon(?) 1.Enter：手工画。MB3—close封闭区域。Break—断开。选层位 选断层。2.edit：编辑，活动操作(单击MB1,表示选中要编辑的点 移动后再单击则固定位置)。MB3—break/slip 分开。 （地震遍历、移动路径） 剖面中线，任意线是否跨survey 输出层位控制面积范围
解释
路径
井
工区导航器
文件属性。图片以CGM格式输出等。与basemap类似
3dv
二维地震测线选择。
鼠标放至*处，ctrl+MB1调出滚动定义菜单
还原
Post：投图，解释层位，断层，井显示，网格属性。 Parameter:设置显示方式
在3dv中投井位
在3dv中查看切片和网格、属性。
MB3键均可得到其快捷菜单
快速调用gf中链接模块（wellpix、welledit、 Synthetic等模块）
Geosoft-Oasis montaj应用--How-To_Filter_A_Voxel
Oasis montaj How-To Guide 3D Voxel Utilities-Filter a VoxelThe software described in this manual is furnished under license and may only be used or copied in accordance with the terms of the license.Manual release date:April-17-12.Please send comments or questions to info@©2012Geosoft Inc.All rights reserved.Geosoft is a registered trademark and Oasis montaj is a registered trademark of Geosoft Inc.Other brand and product names mentioned herein are properties of their respective trademark owners.No part of this publication may be reproduced,stored in a retrieval system or transmitted,in any form,or by any means,electronic,mechanical,photocopying,reading,or otherwise,without prior consent from Geosoft Inc.The software described in this manual is furnished under license and may only be used or copied in accordance with the terms of the license.OM.h.2012.04Windows™,and Windows NT are either registered trademarks or trademarks of Microsoft Corporation.Geosoft IncorporatedQueen’s Quay Terminal207Queen’s Quay WestSuite810,PO Box131Toronto,OntarioM5J1A7CanadaTel:(416)369-0111Fax:(416)369-9599Website:E-mail:info@SupportFor obtaining technical support,email support@If you wish to speak to a technical support representative in your region,please visit the Geosoft Support page at:/about-geosoft/contact-us/world-offices for contact information.Spatial convolution filters can be applied to an existing voxel.Three3x3x3convolution filters are supplied.You can also save a custom filter in a file and apply it to a voxel.The supplied filters are:The Smoothing filter,useful for spatially smoothing3D measured or calculated data.The Laplace filter,useful for emphasizing areas of rapid intensity changes.The Total Gradient filter,useful for delineating rock unit/contact boundaries.To Smooth a Voxel1.From the3D menu,select Voxel Utilities|Filter a Voxel.The Filter a Voxel dialog opens.e the button next to the Input Voxel field to select the voxel to filter.3.Provide the name of the Output Voxel.If the selected file already exists,you will be prompted toeither enter a different name or overwrite the existing file.4.From the drop down list of filters,select the Smoothing filter.5.Enter the desired number of passes of the smoothing filter.The larger the number of passes,the smoother the outcome.6.Select Dummy for the handling of the edges of the voxel.7.Click OK and the filtered voxel willappear.How to Filter a VoxelTo Smooth a VoxelHow to Filter a VoxelTo Emphasize the Areas of Rapid ChangeIn each direction,the convolution operation requires3consecutive data points to apply the filter.The outcome of the operation will be located on the central point.Thus,the filtering of the edgepoints can be approached in2different ways:on output,the edge points are truncated because in at least one direction,they are missing avalid data point,the next point adjacent to each end point is first extrapolated using valid data,after which thefilter is applied,and the output voxel will be of the same size as the input voxel.A linearinterpolation is performed for the inside dummy points and the nearest valid point is assignedfor exterior extrapolation.The supplied Geosoft filters have the extension flt3d and are installed in the Geosoft\Oasismontaj\etc directory.The convolution filter coefficients are supplied in the increasing order of X,then Y,and finally Z.In analogy to the supplied filter format,you can create your own custom filter.This filter canreside in any directory,however if you intend to use it in other projects,we recommend to save itin the directory Geosoft\Oasis montaj\user\etc.To Emphasize the Areas of Rapid Change1.Follow steps1,2,3from the smooth a voxel procedure.2.From the drop down list of filters,select the Laplace filter.Although you can enter up to3passes of the Laplace filter-since this filter accentuatesthe local variations-it is recommended not to go above1pass unless you have acompelling reason to do so.3.Select Interpolate for the handling of the edges of the voxel.4.Click OK and the filtered voxel willappear.The visible edge effect of the Laplace Voxel is due to the fact that on the outside,the nearest neighbour value is assigned to extend thevoxel.If you find excessive noise in the Laplace voxel,you can apply a smoothing filter to the Laplace Voxel to smooth out the noise.To Apply a Gradient Filter1.Follow steps 1,2,3from the smooth a voxel procedure.2.From the drop down list of filters,select the Total Gradient filter.3.You will notice that only one pass of the Total Gradient convolution filter can be applied.4.Select Interpolate for the handling of the edges of thevoxel.How to Filter a VoxelTo Apply a Gradient FilterHow to Filter a VoxelTo Apply a Gradient Filter 5.Click OK and the filtered voxel will appear.。
Geostudio各模块详尽中文说明及应用
V ADOSE/W模块使用步骤通过一个一维算例介绍VADOSE模块的使用步骤。
启动程序，得到如下界面，点击Create a VADOSE/W analysis,可创建一个VADOSE/W文件。
一、设置界面图幅在菜单Set中点击Page，如下左图，得到下面右图界面：一般选择mm单位，这里的设置在整个过程中不断完善，直至满意为止。
二、设置计算单位如下图进入单位设置，使用前面两种，在下一步输入土性函数时，必须和这里的单位一致。
三、设置材料参数1，输入水力学参数（1）渗透系数函数：如下图进入设置界面设置界面如下图所示，有两种途径输入：1）从函数库中调入，在VADOSE库函数中有20多种；2）从已有的计算文件中调入；3）自行输入。
（2）土水特征曲线按下图所示进入土水特征曲线设置界面，同上有三种设置方式。
2，热力学函数：（1）导热系数函数按下图所示设置导热系数函数按下图设置体积含水量-比热容函数：四、设置材料属性输入完所需要的土性函数后，设置所要土层的材料属性，按下图所示进入设置界面：点击Copy按钮才保存设置，可以设置多种材料。
五、划分单元格设置好材料属性后，就可以划分模拟对象单元了，点击菜单Draw—Region进入主体单元划分，如下图所示界面，在该界面中选择单元材料属性和单元划分格式。
选择单元材料属性如下界面：划分单元如下界面：六、添加表层单元在气候作用模拟时，需要施加气候边界条件，而气候边界条件必须施加在表层单元上。
点击菜单Draw—surface region进入如下界面设置表层单元：按上述设置划分表层单元如下图所单元划分好后，可以进行边界条件设置，如下图所示进入气候边界条件参数输入：气候数据输入界面如下图所示：八、施加边界条件按下图所示进入施加边界条件界面：边界条件选择界面如下图：完成上述步骤后，可以设置分析计算方法，按下图进入设置界面：按下图所示设置为瞬态分析模式，初始状态按地下水位确定：按下面所示设置，表示二维分析，允许表层积水下图所示界面设置计算时间步长、保存时刻、误差控制方法、误差限：点击菜单Draw—initial water table设置地下水位，下图表示最大负水压力头为4m，地下水位以上负水压力按线性变化。
Geosoft-Oasis montaj 中文操作手册
软件平台
北京迈勤能源技术服务有限公司
北京迈勤能源技术服务有限公司
Oasis montaj 软件taj 软件简介 ..................................................................................................... 1 Oasis montaj 软件模块简介 ............................................................................................. 2 Oasis Montaj Mapping and Processing（软件平台） ..................................................... 9 3.1 新建工程................................................................................................................... 9 3.2 中英文切换............................................................................................................. 11 3.3 新建数据库............................................................................................................. 12 3.3.1 直接加载 Database 文件 .......
2014 胥值礼 基于OasisMontaj平台的航空物探数据处理软件系统 物探化探计算技术
（２）航磁数 据 处 理 功 能 。 ［７－１０］ 它 包 括 日 变 数 据 预 处 理 、日 变 校 正 、滞 后 校 正 、方 向 差 校 正 、正 常 场 校 正 、航 磁 总 精 度 统 计 模 块 。
针 对 上 述 问 题 ，本 次 研 究 对 现 有 的 软 件 （多 为 使 用 ＦＯＲＴＲＡＮ 语言 编 写 的 独 立 程 序，且 不 具 备 直 观的软件操作界面）统 一 使 用 Ｃ／Ｃ＋ ＋ 语 言 进 行 了 移植、优化，并开发 了 新 的 功 能，集 成 为 一 套 能 处 理 航 空 电 磁 法 、航 空 磁 法 、航 空 放 射 性 数 据 的 航 空 物 探 数 据 处 理 软 件 系 统 ，以 满 足 越 来 越 多 、越 来 越 高 的 社 会需求。
图 １ 系 统 架 构 图 Ｆｉｇ．１ Ｔｈｅ ｄｉａｇｒａｍ ｏｆ ｓｙｓｔｅｍ ａｒｃｈｉｔｅｃｔｕｒｅ
１．３ 系 统 功 能 本 系 统 的 主 要 功 能 分 为 ：数 据 管 理 、航 磁 数 据 处
理、航电数据处理、航 放 数 据 处 理、数 据 调 平 处 理 五 大 类 （图 ２）。
本系统选用的开发平台为加拿大 Ｇｅｏｓｏｆｔ公司 的 Ｏａｓｉｓ Ｍｏｎｔａｊ（简称 ＯＭ）基本软件平台。 它是目
前在地球科学领域 中 应 用 最 广 泛 的 软 件 平 台，是 最 著名的矿产勘查和地球科学调查领域的领先软件， 得到了各著名矿 业 公 司、油 气 公 司、勘 探 公 司、咨 询 公 司 、科 研 院 所 和 政 府 部 门 的 一 致 认 可 和 长 期 使 用 。 它具有高性能的数 据 库 系 统，可 高 效 地 存 储 和 处 理 多达 ６４Ｔ 字节的数据，能为多种地球物理勘查海量 数据提 供 强 有 力 的 存 储 管 理 支 撑。 它 提 供 的 ＧＸ Ｄｅｖｅｌｏｐｅｒ二次开发软 件 包，具 有 数 据 库 操 作、数 据 滤 波 、数 据 成 图 等 诸 多 基 本 功 能 ，可 进 行 应 用 功 能 的 快速定制开 发 。 ［６］ 因 此 采 用 这 种 开 发 模 式，可 将 开 发重点集中在对专 业 数 据 处 理 方 法 的 研 究 上，适 合 于多种数据处理软 件 功 能 的 开 发，具 有 较 强 的 灵 活 性 ，能 大 大 地 提 高 开 发 效 率 和 开 发 质 量 、节 约 开 发 成 本。
Oasis_montaj_Seeker
Oasis montaj How-To GuideOasis montaj中的Geosoft Seeker工具Geosoft Seeker工具设计用于帮助您下载存储在包括Geosoft DAP服务器和WMS服务器在内的全球和企业空间服务器上的数据，以及通过Dapple搜索服务和Desktop Cataloger空间数据检索本地化发现的数据。
在搜索数据菜单中选择Seeker，打开Seeker并找到相关的勘探数据。
使用Seeker工具的步骤：1. 搜索 – 使用搜索工具定义您要搜索的空间和文本条件。
2. 结果 –以快速缩略视图的方式或在地理环境下使用预览图预览数据集并查看元数据。
3. 下载 – 将所选的数据集直接下载到工程中。
搜索数据Seeker让您能够以3个简单步骤查找、查看和下载数据集。
第一步是查询服务器列表，以确定匹配目标区域(AOI)的可用数据。
可用数据源包括DAP服务器、WMS服务器、Dapple搜索数据服务器和Desktop Cataloger索引的本地数据。
在打开Seeker时，初始搜索范围基于当前打开的图。
如果没有打开图，目标区域(AOI)就是整个世界。
要通过元数据缩窄结果，请单击高级搜素选项卡。
Oasis montaj How-To Guide搜索工具包括服务器列表、文本搜索、目标区域和高级搜索。
使用搜索工具1. 在搜索数据菜单上选择Seeker。
Seeker工具打开，系统显示搜索页面。
如果窗口中显示的目标区域和打开的图中不同，单击从当前图范围更新目标区域按钮()2. 收窄您的搜索。
有几种方法将搜索收窄到指定的区域或数据类型：在文本搜索文本框中指定关键词或短语，这样数据集只有与目标区域相交和/或包含与文本字串匹配的文本才会被显示。
可以键入多个词和使用通配符 (*)及逻辑算子(AND、OR和AND NOT)。
完成文本搜索框填写后，单击结果、放大镜()或简单按Enter键，转至结果页。
Oasis Montaj精准调入位图的方法
Oasis Montaj精准调入位图的方法张平;龚志强【摘要】Oasis Montaj是数据处理和成图软件,实际应用中常需要导入位图进行综合分析.在Oasis Montaj中,通过对位图进行注册的方法,将位图导入到DATA类图层中,可随成图比例尺进行任意变换,达到精准调入位图的目的.文章介绍了几种获取图像变换参数和对位图进行注册的方法,对Oasis Montaj平台在平面图、三维图精准调入位图的应用效果进行了展示.【期刊名称】《矿产勘查》【年(卷),期】2016(007)001【总页数】5页(P198-202)【关键词】Oasis Montaj;位图;图层;坐标变换【作者】张平;龚志强【作者单位】有色金属矿产地质调查中心,北京100012;有色金属矿产地质调查中心,北京100012【正文语种】中文【中图分类】P623Oasis Montaj软件是用于地球物理、地球化学勘探的成图及数据处理软件。
该软件能够对大量的地球物理、地球化学和地质数据进行综合、处理、可视化和比较，可对大量数据进行快速分析[1-2]。
特别是对地球物理数据的处理和成图，其功能非常强大，是物探工作者必须熟悉的软件之一。
众所周知，物探异常的综合解释是结合工作区已有地质资料进行的，最基本的方法是分析物探异常和地质现象的对应关系，对物探异常进行地质解释，这就需要将地质图和物探异常图叠合表示在同一幅图面上。
因不同软件导出导入文件格式的兼容性问题，由地质软件导出的地质成果图很难直接导入到Oasis Montaj上，实际中当我们在Oasis Montaj上要导入地质图时，面对的文件往往都是影像文件格式(位图)，如不同版本的TIF格式、JPG格式、BMP格式等，这些文件中一般是没有实际坐标信息的，需要设置变换参数，而对一些扫描的位图文件，因变形比较严重，还需进行坐标校准处理。
组成Oasis Montaj平面图的图层分为两大类，DATA类和BASE类。
GEOSOFT Oasis montaj各模块详细介绍
Oasis montaj软件各模块详细介绍Geosoft公司北京办事处目录一、 montaj地球物理模块 (1)二、 montaj地球化学模块 (7)三、 montaj钻孔成图模块 (12)四、 montaj航测遥感数据质量控制模块 (16)五、 montaj地球物理水准校正模块 (19)六、 montaj UX(未爆炸物)检测模块 (23)七、 montaj MAGMAP滤波模块 (28)八、 montaj 栅格图缝合模块 (31)九、 montaj重力/磁法解释模块 (33)十、 montaj 激发极化模块 (38)十一、 montaj 256道放射性测量数据处理模块 (41)十二、 montaj重力和地形校正模块 (43)十三、 合作伙伴开发的montaj扩展模块 (46)Oasis montaj模块介绍一、montaj地球物理模块特点说明montaj地球物理扩展模块提供了一组滤波器和统计工具，可以处理海量地球物理数据。
空间一维滤波器能让野域滤波器(线性和非线性)进行数据处理。
一维FFT滤波器可以应用多种傅里叶域滤波器对一维(线性)位场数据和其它数据进行滤波处理。
应用多种地质统计工具可以进行概要分析和高级的统计分析，包括直方图、散点图和三角剖分图分析，还可以进行基于编码或图群分类的数据子集划分。
montaj地球物理模块应用于：数据平滑处理，在平滑处理过程中，使用带有非线性滤波功能或不带有非线性滤波功能的一维空间滤波器。
实现褶积滤波，包括差分滤波、Fraser滤波、拉普拉斯滤波、低通滤波、带通滤波、高通滤波以及用户自定义滤波。
使用一维快速傅里叶滤波器(FFT)增强波长较短的数据特征。
这些滤波方法包括区域滤波、向上/向下延拓以及垂直与水平导数计算。
通过对指定的延迟数移动开始的基准点,将延迟校准加到数据道中.将场源校正应用到数据中进行系统位移，系统位移量是测线行程方向的函数。
对磁测道进行磁场基站校正。
