KPF大连式手动静态平衡阀工作原理
动态平衡阀和静态平衡阀的分析
动态平衡阀和静态平衡阀的分析动态平衡阀和静态平衡阀的分析动态平衡阀分为流量(流量动态控制阀)和压差(自力式压差控制阀)控制两种,根据实际需求选用。
动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。
其和静态区别在于:静态平衡阀(也叫数字锁定平衡阀)需要通过专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理范围内,但是每次改动都需要通过仪表对阀进行再锁定,动态的是自力的不用这么麻烦的,依靠管网中被调介质自身的压力变化进行自动恒定流量,静态的在工程造价上要略微便宜些。
动态平衡阀的工作原理:通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化,从而达到控制流量的目的。
动态平衡阀可安装在供水管上,也可安装在回水管上。
当系统流体工作压力超过散热器允许工作压力时,为安全起见,动态平衡阀宜安装在供水管上。
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,用于解决管路设计中存在的支路压差平衡问题。
静态平衡阀的工作原理是:通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
静态平衡阀既可安装在供水管上,也可以安装在回水管上,一般要安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。
无论静态平衡阀或动态平衡阀,自身都是阻抗元件,尤其是动态平衡阀,要求系统在选配水泵时必须考虑该平衡阀引起的附加扬程。
平衡阀英络克,压差平衡阀,流量平衡阀,流量平衡阀英络克,平衡阀到英络克,压差平衡阀英络克,流量平衡阀来英络克,流量平衡阀找英络克动态平衡阀和静态平衡阀的分析动态平衡阀分为流量(流量动态控制阀)和压差(自力式压差控制阀)控制两种,根据实际需求选用。
动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。
静态平衡阀工作原理
静态平衡阀工作原理
静态平衡阀是一种常用于流体控制系统中的阀门,其工作原理主要是通过调节
阀门的开启程度来控制流体的流量和压力。
在静态平衡阀中,通过调节阀芯的位置,可以改变阀门的开度,从而实现对流体的精确控制。
静态平衡阀的工作原理可以简单地分为以下几个步骤,首先,当流体通过阀门时,阀芯的位置会影响流体的流通通道,进而影响流体的流量和压力。
其次,通过调节阀芯的位置,可以改变流体的流通通道的大小,从而实现对流体流量和压力的调节。
最后,通过不断调节阀芯的位置,可以实现对流体的精确控制,满足不同工况下的流体控制需求。
静态平衡阀的工作原理基于流体力学和控制理论,通过对流体流动的规律和阀
门结构的设计,实现对流体的精确控制。
在实际应用中,静态平衡阀通常用于需要对流体流量和压力进行精确控制的场合,如供水系统、空调系统、化工生产等领域。
静态平衡阀的工作原理使其具有以下特点,首先,可以实现对流体流量和压力
的精确控制,满足不同工况下的流体控制需求。
其次,具有较高的控制精度和稳定性,能够保证系统的稳定运行。
最后,结构简单、维护方便,具有较长的使用寿命和可靠性。
总之,静态平衡阀的工作原理是基于流体力学和控制理论,通过对阀门结构和
流体流动规律的设计,实现对流体流量和压力的精确控制。
在实际应用中,静态平衡阀广泛应用于供水系统、空调系统、化工生产等领域,发挥着重要的作用。

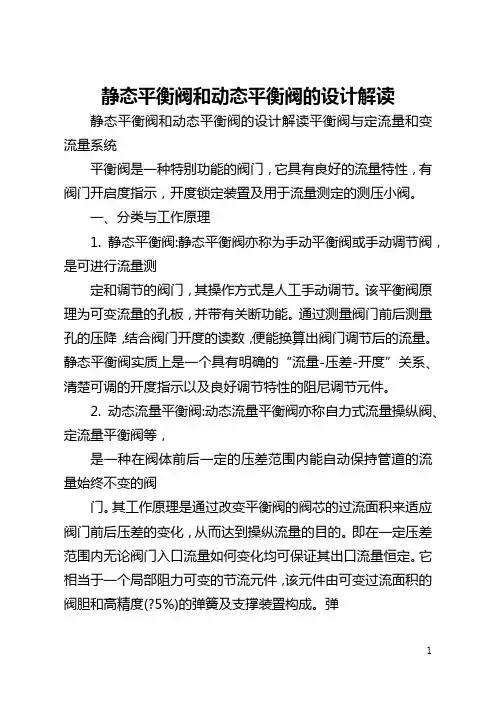

静态平衡阀和动态平衡阀的设计解读
静态平衡阀和动态平衡阀的设计解读静态平衡阀和动态平衡阀的设计解读平衡阀与定流量和变流量系统平衡阀是一种特别功能的阀门,它具有良好的流量特性,有阀门开启度指示,开度锁定装置及用于流量测定的测压小阀。
一、分类与工作原理1. 静态平衡阀:静态平衡阀亦称为手动平衡阀或手动调节阀,是可进行流量测定和调节的阀门,其操作方式是人工手动调节。
该平衡阀原理为可变流量的孔板,并带有关断功能。
通过测量阀门前后测量孔的压降,结合阀门开度的读数,便能换算出阀门调节后的流量。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清楚可调的开度指示以及良好调节特性的阻尼调节元件。
2. 动态流量平衡阀:动态流量平衡阀亦称自力式流量操纵阀、定流量平衡阀等,是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。
其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化,从而达到操纵流量的目的。
即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。
它相当于一个局部阻力可变的节流元件,该元件由可变过流面积的阀胆和高精度(?5%)的弹簧及支撑装置构成。
弹簧受压差的作用自动操纵阀胆上过流面积的大小,从而使通过阀门的流量恒定。
流量值的大小可以根据系统要求进行定制。
3. 动态压差操纵阀:动态压差操纵阀亦称自力式压差操纵阀、定压差阀、动态压差平衡阀等,其工作原理:其阀体可设定压差值,通过调整阀门自身的开度,能自动将系统两个关键点之间的压差恒定在设定压差值。
动态压差操纵阀是基于弹簧-隔膜组合的方法进行设计的。
4. 动态平衡电动二通开关阀:具有动态平衡和电动开关功能,当阀门开启时,它能动态地将管道的实际流量恒定在设计流量值,并不受系统压力波动的影响。
5. 组合式或一体式动态平衡电动调节阀:是将动态压差平衡阀与电动调节阀组合,一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。
它既具有动态平衡功能,即能动态地平衡系统的压力波动,使流经管道的流量不受系统压力波动的影响,又具有电动调节功能,即能根据目标区域的负荷变化自动地调节开度从而调节流量值,保证目标区域的温度始终恒定在设定温度。
KPF手动平衡阀工作原理
KPF手动平衡阀工作原理KPF手动平衡阀工作原理为了克服现有技术中机械式动态平衡电动调整阀结构简单、使用不便利,电子式动态平衡电动调整阀系统误差大、流量掌握不稳、断电失效、防水差、无报警装置、工作状态难精确把握和掌握等缺陷,本有用新型供应一种采纳PID调整器掌握器的动态平衡电动调整阀,电子式动态平衡电动调整阀,结构设计简洁,流量掌握精确,通过积分掌握消退系统的稳态误差,通过微分掌握加快大惯性系统响应速度并减弱积分掌握造成的超调。
1.1、手动平衡阀的工作原理手动平衡阀是一次性手动调整的,不能够自动地随系统工况变化而变化阻力系数,所以称静态平衡阀。
手动平衡阀作用的对象是阻力,能够起到手动可调孔板的作用,来平衡管网系统的阻力,达到各个环路的阻力平衡的作用。
能够解决系统的稳态失调问题:当运行工况不同于设计工况时,循环水量多于或小于设计工况,由于平衡阀平衡的是系统阻力,能够将新的水量根据设计计算的比例平衡的安排,使各个支路的流量将同时按比例增减,仍旧满意当前负荷下所对应的流量要求调整芯上设有用于调整流量的调整段,调整芯内设有具有两个开口的等压管道,等压管道的一个开口设在所述调整段上,等压管道的另一个开口设在助力腔内,调整阀本体内还设有泄压通道,泄压通道与所述泄压腔连通,调整段和泄压腔均设在平衡段的左侧,助力腔设在平衡段的右侧。
作为上述方案的进一步改进,助力腔在沿调整芯延长方向投影的面积与调整段在沿调整芯延长方向投影的面积的比值为0.52之间。
作为上述方案的进一步改进,调整芯上设有用于与调整阀本体密封的调整阀本体密封件。
作为上述方案的进一步改进,平衡段上设有用于与平衡腔密封的平衡密封件。
作为上述方案的进一步改进,调整阀本体包括连接在一起的调整部件和内螺纹部件,所述平衡腔设在调整部件内,所述操作部与内螺纹部件螺纹连接。
1.2、KPF手动平衡阀工作原理的选型与设计中应留意的问题(1)阀门特性曲线打算了阀门的调整性能,如截止阀的流量曲线,假如认为95%~100%之间的流量变化是没有意义的,那么开度从0~5%即实现了流量的全程变化,这样的阀门是不能作为水利工况平衡调整使用的。
平衡阀的工作原理
平衡阀的工作原理平衡阀的工作原理是指通过调节介质流量来实现系统压力的稳定的一种阀门。
它主要由阀体、阀芯和弹簧组成。
下面详细介绍平衡阀的工作原理。
一、阀体结构平衡阀的阀体通常由铸铁、不锈钢等材料制成,具有较高的强度和耐腐蚀性。
阀体内部有一个流道,介质通过该流道进入阀体。
二、阀芯结构平衡阀的阀芯是控制介质流量的关键部件,它由阀杆、阀盘和阀座组成。
阀芯通过阀杆与手柄相连,可以手动调节阀门的开启程度。
阀盘与阀座之间形成密封,阀盘上有一定数量的孔,通过调节阀盘与阀座之间的间隙大小,可以控制介质的流量。
三、弹簧结构平衡阀的弹簧起到平衡介质压力的作用。
弹簧通常位于阀体内部,与阀芯相连。
当介质进入阀体时,介质的压力作用在阀芯上,同时也作用在弹簧上。
通过调节弹簧的紧度,可以控制阀芯的位置,从而实现对介质流量的调节。
四、工作原理当介质进入阀体时,介质的压力作用在阀芯上。
当阀芯受到介质压力的作用时,阀芯会向上移动,同时弹簧也会被压缩。
当阀芯上升到一定位置时,阀盘上的孔与阀座之间的间隙会变大,从而使介质流量增大。
相反,当阀芯下降时,阀盘上的孔与阀座之间的间隙会变小,从而使介质流量减小。
平衡阀的工作原理是通过调节阀芯的位置来控制介质流量。
当介质压力增大时,阀芯会上升,从而减小阀盘与阀座之间的间隙,降低介质流量。
当介质压力减小时,阀芯会下降,增大阀盘与阀座之间的间隙,增加介质流量。
通过不断调节阀芯的位置,平衡阀可以实现对介质流量的精确控制,从而实现系统压力的稳定。
五、应用领域平衡阀广泛应用于各种工业领域,如石油化工、电力、冶金、制药等。
它可以用于调节液体、气体和蒸汽等介质的流量,确保系统的稳定运行。
平衡阀的工作原理简单、可靠,具有很高的使用寿命和较低的维护成本,因此受到广大用户的青睐。
综上所述,平衡阀的工作原理是通过调节阀芯的位置来控制介质流量,从而实现系统压力的稳定。
它由阀体、阀芯和弹簧组成,具有结构简单、使用寿命长等优点,在各个工业领域得到广泛应用。

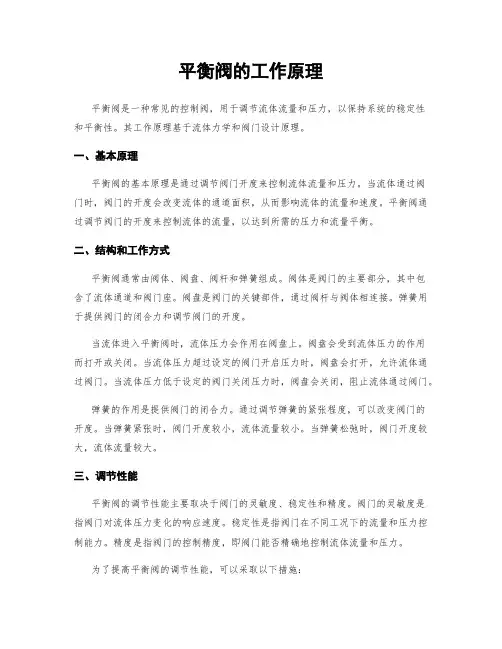

平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常见的控制阀,用于调节流体流量和压力,以保持系统的稳定性和平衡性。
其工作原理基于流体力学和阀门设计原理。
一、基本原理平衡阀的基本原理是通过调节阀门开度来控制流体流量和压力。
当流体通过阀门时,阀门的开度会改变流体的通道面积,从而影响流体的流量和速度。
平衡阀通过调节阀门的开度来控制流体的流量,以达到所需的压力和流量平衡。
二、结构和工作方式平衡阀通常由阀体、阀盘、阀杆和弹簧组成。
阀体是阀门的主要部分,其中包含了流体通道和阀门座。
阀盘是阀门的关键部件,通过阀杆与阀体相连接。
弹簧用于提供阀门的闭合力和调节阀门的开度。
当流体进入平衡阀时,流体压力会作用在阀盘上。
阀盘会受到流体压力的作用而打开或关闭。
当流体压力超过设定的阀门开启压力时,阀盘会打开,允许流体通过阀门。
当流体压力低于设定的阀门关闭压力时,阀盘会关闭,阻止流体通过阀门。
弹簧的作用是提供阀门的闭合力。
通过调节弹簧的紧张程度,可以改变阀门的开度。
当弹簧紧张时,阀门开度较小,流体流量较小。
当弹簧松弛时,阀门开度较大,流体流量较大。
三、调节性能平衡阀的调节性能主要取决于阀门的灵敏度、稳定性和精度。
阀门的灵敏度是指阀门对流体压力变化的响应速度。
稳定性是指阀门在不同工况下的流量和压力控制能力。
精度是指阀门的控制精度,即阀门能否精确地控制流体流量和压力。
为了提高平衡阀的调节性能,可以采取以下措施:1. 优化阀门结构设计,减小阀门的内部流体阻力,提高流体的流通能力。
2. 选择合适的阀门材料,以确保阀门的耐腐蚀性和密封性能。
3. 使用高精度的控制系统,以提高阀门的控制精度和稳定性。
4. 定期维护和检修阀门,确保阀门的正常运行和长期稳定性。
四、应用领域平衡阀广泛应用于工业生产和建筑领域。
在工业生产中,平衡阀常用于调节流体流量和压力,保持系统的稳定性和平衡性。
在建筑领域,平衡阀常用于供暖、通风和空调系统中,调节热水、冷水和空气流量,以保持室内温度和湿度的稳定性。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用的流体控制装置,用于调节流体介质在管道中的流量和压力。
它通过改变阀门的开度来控制流体的流量,以实现流量的平衡和稳定。
平衡阀的工作原理可以分为以下几个方面:1. 阀芯和阀座结构:平衡阀通常由阀芯和阀座组成。
阀芯是阀门的关键部件,它可以根据需要上下移动,改变阀门的开度。
阀座是阀门的固定部件,用于支撑阀芯并提供密封。
2. 压力平衡机构:平衡阀的压力平衡机构是实现流量平衡的关键。
它通常由平衡弹簧、平衡孔和调节螺母组成。
平衡弹簧的作用是提供一个与流体压力相关的力,使阀芯保持在平衡位置。
平衡孔用于调节流体通过阀芯的速度和压力。
调节螺母用于调整平衡弹簧的预紧力,以适应不同的工作条件。
3. 流体力学原理:平衡阀的工作原理基于流体力学原理,主要包括质量守恒定律和动量守恒定律。
质量守恒定律要求流体通过阀门的质量流量保持不变,即入口流量等于出口流量。
动量守恒定律要求流体通过阀门的动量保持不变,即入口动量等于出口动量。
平衡阀通过调节阀芯的开度,使得入口和出口的流量和动量达到平衡,从而实现流量的稳定控制。
4. 控制信号和执行机构:平衡阀通常由控制信号和执行机构控制。
控制信号可以是电信号、气压信号或液压信号,用于传递控制指令。
执行机构根据控制信号的输入,通过改变阀芯的位置和开度来实现流量的调节。
总结起来,平衡阀的工作原理是通过阀芯和阀座结构、压力平衡机构、流体力学原理以及控制信号和执行机构的协同作用,实现流体介质在管道中的平衡流量和稳定压力控制。
它在工业生产和流体系统中起着重要的作用,广泛应用于石油化工、电力、冶金、建筑等领域。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用的控制阀,用于调节流体的压力和流量。
它能够自动调节阀门的开度,以保持系统中的压力稳定。
平衡阀在工业生产中具有广泛的应用,特别是在液压系统中常见。
工作原理:平衡阀的工作原理基于流体力学和压力平衡的原理。
它由阀体、阀芯、弹簧和调节装置等组成。
当流体通过平衡阀时,流体的压力作用在阀芯上。
阀芯上的压力将与弹簧上的压力相平衡,从而使阀芯保持在一个稳定的位置。
当系统中的压力发生变化时,阀芯会自动调节阀门的开度,以保持系统中的压力稳定。
平衡阀的调节装置通常由手动调节装置和自动调节装置组成。
手动调节装置允许操作人员手动调节阀门的开度,以满足系统的需求。
自动调节装置通常由传感器和控制器组成,可以根据系统压力的变化自动调节阀门的开度。
应用领域:平衡阀广泛应用于各种工业领域,特别是在液压系统中。
以下是一些平衡阀的应用场景:1. 液压系统中的平衡阀用于控制液压系统的压力和流量,以确保系统的稳定性和安全性。
2. 石油和天然气工业中的平衡阀用于控制流体的压力和流量,以保护设备和管道免受过高或过低的压力影响。
3. 化工工业中的平衡阀用于控制化学品的流动,以确保生产过程的安全和稳定。
4. 制药工业中的平衡阀用于控制药品的流动,以确保药品的质量和安全性。
总结:平衡阀是一种控制阀,通过自动调节阀门的开度来保持系统中的压力稳定。
它的工作原理基于流体力学和压力平衡的原理。
平衡阀在液压系统和其他工业领域中具有广泛的应用。
通过使用平衡阀,可以确保系统的稳定性和安全性,提高生产效率和产品质量。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用的流体控制装置,它能够根据系统压力的变化自动调节流体的流量,以保持流体在管道中的平衡状态。
平衡阀通常由阀体、阀盖、阀芯、弹簧和调节螺母等部件组成。
下面将详细介绍平衡阀的工作原理。
1. 工作原理概述平衡阀通过调节阀芯的开度来控制流体的流量。
当系统压力变化时,阀芯会受到压力的作用而移动,从而改变流体通过阀门的通道面积,以达到调节流量的目的。
平衡阀的工作原理可以分为以下几个步骤:- 步骤1:初始状态下,阀芯处于关闭状态,流体无法通过阀门。
- 步骤2:当系统压力增加时,压力作用在阀芯上,使得阀芯向上移动,打开阀门通道,流体开始流动。
- 步骤3:流体通过阀门后,压力降低,阀芯受到弹簧力的作用向下移动,减小阀门通道面积,限制流体的流量。
- 步骤4:当系统压力降低时,阀芯受到压力差的作用向下移动,打开阀门通道,增加流体流量。
- 步骤5:通过不断的上述调节过程,平衡阀能够保持流体在管道中的平衡状态,并根据系统压力的变化自动调节流量。
2. 阀芯结构和工作原理阀芯是平衡阀的关键部件,它的结构和工作原理对于平衡阀的性能具有重要影响。
一般来说,阀芯由阀杆、阀座和阀盖组成。
阀杆连接阀盖和阀座,阀座是阀芯与阀体之间的密封部件。
在工作过程中,阀芯通过受力平衡来实现流量的调节。
当系统压力增加时,阀芯受到压力的作用而向上移动,打开阀门通道,使流体通过。
同时,阀芯上的弹簧也会受到压力的作用而被压缩,形成一种力的平衡状态。
当系统压力降低时,阀芯受到弹簧力的作用而向下移动,减小阀门通道面积,限制流体的流量。
3. 弹簧的作用弹簧是平衡阀中的重要组成部分,它起到平衡阀芯受力的作用。
弹簧通常安装在阀芯上方,通过调节螺母来控制弹簧的压缩程度,从而调节阀芯的开度。
弹簧的刚度和压缩程度会影响到平衡阀的响应速度和流量调节范围。
刚度较大的弹簧可以提高阀芯的稳定性,但响应速度较慢;刚度较小的弹簧可以提高阀芯的灵敏度,但稳定性较差。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常见的流体控制装置,广泛应用于工业、建造、供水系统等领域。
它的主要作用是通过调节介质的流量和压力,实现系统的稳定运行。
下面将详细介绍平衡阀的工作原理。
一、平衡阀的基本结构平衡阀通常由阀体、阀芯、阀座、弹簧、调节螺钉等部份组成。
阀体是平衡阀的主要承压部件,通常采用铜、铸铁、不锈钢等材质创造。
阀芯是阀门的关键部件,它通过上下挪移来控制介质的流量。
阀座是阀芯的密封部位,通常采用耐磨损、耐高温的材质创造。
弹簧用于提供阀芯的回位力,保证阀门的正常关闭。
调节螺钉用于调整阀门的开启度和流量。
二、平衡阀的工作原理基于压力平衡的原理。
当介质通过阀门时,阀芯会随着介质的压力变化而上下挪移,从而改变阀门的开启度。
具体工作原理如下:1. 阀门关闭状态:当介质的压力低于设定值时,弹簧会将阀芯向下压紧,使阀门关闭。
此时,阀芯与阀座之间的间隙被彻底封闭,介质无法通过阀门。
2. 阀门开启状态:当介质的压力超过设定值时,阀芯会受到压力的作用向上挪移。
阀芯与阀座之间的间隙逐渐打开,介质开始通过阀门。
随着介质流量的增加,阀芯会继续上移,使得阀门的开启度增大。
3. 压力平衡调节:当介质的压力达到设定值时,阀芯会住手上移。
此时,阀芯与阀座之间的间隙保持一定的开启度,使得介质以恒定的流量通过阀门。
当介质的压力再次变化时,阀芯会根据压力的变化而上下挪移,以保持阀门的开启度不变。
三、平衡阀的特点和优势平衡阀具有以下特点和优势:1. 稳定性高:平衡阀通过压力平衡的原理,能够自动调节阀门的开启度,使得介质以恒定的流量通过阀门,从而保持系统的稳定运行。
2. 节能效果好:平衡阀能够根据实际需求自动调节阀门的开启度,避免了过量的流量损失,从而达到节能的效果。
3. 响应速度快:平衡阀采用了弹簧回位的设计,能够快速响应介质压力的变化,及时调整阀门的开启度,保持系统的稳定性。
4. 维护成本低:平衡阀的结构简单,零部件少,维护成本低。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常见的流体控制装置,用于调节流体的压力和流量。
它的工作原理基于压力平衡和流体力学原理,通过调节阀芯的位置来控制流体的通量和压力。
一、结构和组成平衡阀通常由阀体、阀盖、阀座、阀芯和弹簧等组成。
阀体是阀门的外壳,阀盖用于固定阀体和阀芯,阀座是阀芯的密封面,阀芯是控制流体通量的关键部件,弹簧用于提供阀芯的力量。
二、工作原理平衡阀的工作原理可以分为两个阶段:开启阶段和调节阶段。
1. 开启阶段当平衡阀关闭时,阀芯被弹簧推向阀座,阀芯与阀座之间形成密封。
此时,流体无法通过阀门。
当外部压力增加,超过设定的开启压力时,阀芯开始向上移动,与阀座分离,从而允许流体通过阀门。
2. 调节阶段一旦阀芯开始移动,流体就可以通过阀门。
阀芯的位置会根据流体压力的变化而调整。
当流体压力增加时,阀芯会向下移动,减小流体通量,从而降低压力。
相反,当流体压力减小时,阀芯会向上移动,增加流体通量,从而提高压力。
平衡阀通过阀芯的位置调节流体通量和压力,以实现对流体系统的控制。
当流体压力和通量达到设定值时,阀芯会保持在一个平衡的位置,从而保持稳定的流体控制。
三、特点和应用平衡阀具有以下特点和应用:1. 自动调节:平衡阀能够根据流体压力的变化自动调节阀芯的位置,实现流体的自动控制。
2. 稳定性:由于阀芯的自动调节,平衡阀能够保持流体压力和通量的稳定性,确保系统的正常运行。
3. 大流量:平衡阀可以处理大流量的流体,适用于需要大量流体控制的工业应用。
4. 多种介质:平衡阀适用于多种介质,包括液体、气体和蒸汽等。
5. 广泛应用:平衡阀广泛应用于石油、化工、冶金、电力等行业的流体控制系统中,如供水系统、蒸汽系统、冷却系统等。
总结:平衡阀是一种常见的流体控制装置,通过调节阀芯的位置来控制流体的通量和压力。
它具有自动调节、稳定性、大流量、适用于多种介质和广泛应用等特点。
在工业领域中,平衡阀被广泛应用于各种流体控制系统中,起到关键的作用。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀门,用于调节流体的流量和压力。
它的工作原理基于流体力学和力的平衡原理。
本文将详细介绍平衡阀的工作原理。
一、平衡阀的结构平衡阀通常由阀体、阀盖、阀芯、弹簧、调节螺母等部件组成。
阀体和阀盖之间有一个密封面,通过调节螺母可以改变阀芯的位置,从而控制流体的流量和压力。
二、1. 压力平衡原理平衡阀的工作原理基于压力平衡原理。
当流体通过阀体进入阀芯的两端时,会产生不同的压力。
阀芯两端的压力差将会使阀芯产生力的不平衡,从而使阀芯发生位移,调节流体的流量和压力。
2. 弹簧力的作用平衡阀中的弹簧起到平衡压力的作用。
当流体压力增加时,弹簧会受到压力的作用而发生压缩,从而使阀芯的位移减小。
相反,当流体压力减小时,弹簧会发生伸展,使阀芯的位移增加。
通过调节弹簧的压力,可以实现对流体流量和压力的精确控制。
3. 调节螺母的作用平衡阀中的调节螺母用于调节阀芯的位置。
通过旋转调节螺母,可以改变阀芯与阀座之间的间隙,从而控制流体的流量和压力。
当调节螺母旋转时,阀芯的位移将会发生变化,进而影响流体的流量和压力。
三、平衡阀的工作过程平衡阀的工作过程可以分为以下几个步骤:1. 初始状态:当流体压力平衡时,阀芯处于初始位置,流体无法通过阀体。
2. 流体进入:当流体压力增加时,流体开始通过阀体,进入阀芯的两端。
3. 弹簧压缩:流体压力增加使阀芯受到不平衡的力,弹簧开始被压缩。
4. 阀芯位移:弹簧的压缩使阀芯位移,改变阀芯与阀座之间的间隙。
5. 流量调节:阀芯位移改变了流体的流通通道,从而调节流体的流量。
6. 压力调节:阀芯位移还可以改变流体通过阀体时的压力,从而实现对流体压力的调节。
四、平衡阀的应用领域平衡阀广泛应用于各种管道系统中,用于控制流体的流量和压力。
它可以用于供水系统、暖通空调系统、石油化工系统等领域。
平衡阀的精确调节能力使得管道系统的运行更加稳定和高效。
总结:平衡阀是一种常用的控制阀门,其工作原理基于流体力学和力的平衡原理。
静态平衡阀工作原理
静态平衡阀工作原理
静态平衡阀又叫平衡阀、双位调节阀。
静态平衡阀工作原理是对阀芯与阀座间的距离进行改变,从而改变流通阻力,并对调节流量。
该阀的作用是调节系统内,各分配点的预定流量,让供暖系统的总流量合理分配。
通过改变阀芯跟阀座间的开度大小,使介质的流动阻力发生改变,最终实现调节流量的目的。
该阀能把新的水量按比例进行平衡分配,最终使水利管网达到静态平衡。
静态平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。
同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。
阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。
在管道系统中安装静态平衡阀,通过对其的调节来改变系统管道特性阻力数比值,达到与设计要求一致。
系统调试合格后,不存在静态水力失衡。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用的流体控制装置,用于调节管道中的流量和压力。
它能够在管道系统中自动调节流量,以保持系统的稳定性和平衡性。
下面将详细介绍平衡阀的工作原理。
一、平衡阀的结构平衡阀由阀体、阀盘、阀杆和弹簧等组成。
阀体是平衡阀的主要部件,通常由铸铁、不锈钢等材料制成。
阀盘是阀体内的移动部件,通过阀杆与阀体相连。
阀杆上的弹簧起到平衡阀的压力调节作用。
二、平衡阀的工作原理基于流体力学和弹簧力学的原理。
当管道中的流体通过平衡阀时,流体的压力作用在阀盘上。
当流体压力超过设定的阀盘开启压力时,阀盘会被推开,流体可以通过阀体进入下游管道。
当流体压力低于设定的阀盘关闭压力时,阀盘会被弹簧推回,关闭阀体,阻止流体继续流动。
平衡阀通过调节阀盘上的弹簧紧度来控制阀盘的开启和关闭压力。
当弹簧紧度增加时,阀盘的开启压力也会增加,流体需要更高的压力才能推开阀盘。
相反,当弹簧紧度减小时,阀盘的开启压力减小,流体只需要较低的压力就能推开阀盘。
这样,通过调节弹簧紧度,可以实现对平衡阀的流量和压力的精确控制。
三、平衡阀的应用平衡阀广泛应用于工业管道系统中,特别是在热力系统、供水系统和化工系统中。
它们通常用于调节流体的流量和压力,以确保管道系统的正常运行。
平衡阀还可以用于防止管道中的流体逆流,提高系统的安全性和稳定性。
在热力系统中,平衡阀可以用于调节供热管道中的流量和温度,确保不同区域的供热均匀和稳定。
在供水系统中,平衡阀可以用于调节不同楼层或不同区域的水压,以保证供水的平衡和稳定。
在化工系统中,平衡阀可以用于调节不同工艺装置中的流体流量和压力,以满足生产过程的需求。
四、平衡阀的优点平衡阀具有以下几个优点:1. 精确控制:平衡阀可以通过调节弹簧紧度来实现对流量和压力的精确控制,确保系统的稳定性和平衡性。
2. 自动调节:平衡阀能够根据流体压力的变化自动调节阀盘的开启和关闭,无需人工干预。
3. 耐用性强:平衡阀采用高强度材料制成,具有良好的耐腐蚀性和耐磨性,能够在恶劣环境中长时间稳定工作。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种特殊功能的阀门,阀门本身无特殊之处,只在于使用功能和场所有区别。
在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设阀门,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡,该阀门就叫平衡阀。
平衡阀是在水力工况下,起到动态、静态平衡调节的阀门。
如静态平衡阀。
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
动态平衡阀分为动态流量平衡阀,动态压差平衡阀,自力式自身压差控制阀等。
动态流量平衡阀亦称:自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等,它是跟据系统工况(压差)变动而自动变化阻力系数,在一定的压差范围内,可以有效地控制通过的流量保持一个常值,即当阀门前后的压差增大时,通过阀门的自动关小的动作能够保持流量不增大,反之,当压差减小时,阀门自动开大,流量仍照保持恒定,但是,当压差小于或大于阀门的正常工作范围时,它毕竟不能提供额外的压力,此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀,亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等,它是用压差作用来调节阀门的开度,利用阀芯的压降变化来弥补管路阻力的变化,从而使在工况变化时能保持压差基本不变,它的原理是在一定的流量范围内,可以有效地控制被控系统的压差恒定,即当系统的压差增大时,通过阀门的自动关小动作,它能保证被控系统压差增大反之,当压差减小时,阀门自动开大,压差仍保持恒定。
自力自身压差控制阀,在控制范围内自动阀塞为关闭状态,阀门两端压差超过预设定值,阀塞自动打开并在感压膜作用下自动调节开度,保持阀门两端压差相对恒定。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种特殊功能的阀门,阀门本身无特殊之处,只在于使用功能和场所有区别。
在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设阀门,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡,该阀门就叫平衡阀。
平衡阀是在水力工况下,起到动态、静态平衡调节的阀门。
如静态平衡阀。
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
动态平衡阀分为动态流量平衡阀,动态压差平衡阀,自力式自身压差控制阀等。
动态流量平衡阀亦称:自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等,它是跟据系统工况(压差)变动而自动变化阻力系数,在一定的压差范围内,可以有效地控制通过的流量保持一个常值,即当阀门前后的压差增大时,通过阀门的自动关小的动作能够保持流量不增大,反之,当压差减小时,阀门自动开大,流量仍照保持恒定,但是,当压差小于或大于阀门的正常工作范围时,它毕竟不能提供额外的压力,此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀,亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等,它是用压差作用来调节阀门的开度,利用阀芯的压降变化来弥补管路阻力的变化,从而使在工况变化时能保持压差基本不变,它的原理是在一定的流量范围内,可以有效地控制被控系统的压差恒定,即当系统的压差增大时,通过阀门的自动关小动作,它能保证被控系统压差增大反之,当压差减小时,阀门自动开大,压差仍保持恒定。
自力自身压差控制阀,在控制范围内自动阀塞为关闭状态,阀门两端压差超过预设定值,阀塞自动打开并在感压膜作用下自动调节开度,保持阀门两端压差相对恒定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
KPF大连式手动静态平衡阀原理作用:
KPF大连式手动静态平衡阀也被称为手动平衡调节阀是在水力工况下,起到流量平衡调节的阀门。
一般分为:静态平衡阀、动态平衡阀、压差平衡阀。
KPF大连式手动静态平衡阀(手动平衡调节阀)的作用对象为介质的阻力。
静态平衡阀主要通过调节阀体的开度,即调整阀门的Kv值(Cv值)来到达流量的调节;动态平衡阀和压差平衡阀主要通过管道介质自身的阻力压差来平衡。
KPF大连式手动静态平衡阀(手动平衡调节阀)既可安装在供水管上,也可以安装在回水管上,一般要安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上。
注意:安装有KPF大连式手动静态平衡阀(手动平衡调节阀)的系统,必须要该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了"大流量,小温差"的不合理现象。
该产品是供热系统中的理想产品。
KPF大连式手动静态平衡阀性能特点:
①具有预设定、测量、锁闭、注/排水功能;
②测压嘴为双O型圈密封,并自关断防止漏水;
③有清晰、准确的阀门开度指示,流量特性好。
KPF大连式手动静态平衡阀技术参数:
KPF大连式手动静态平衡阀选型
计算公式:Q=Kv×√(ΔP)(Q:流量,单位m3/h;Kv:阀门参数;ΔP:阀门前后压差,单位Bar)静态平衡阀选型时,若无法准确知道所安装处应补偿的阻力值时,为不增加系统阻力,则阀门全开情况下其前后压差不大于5KPa。
①公称压力:1.6MPa
②公称通径:15~600mm
③适用介质:水、油等非腐蚀性液体
④适用温度:0~100℃
⑤法兰标准:GB/T17241.6GB/T9113
⑥实验标准:GB/T13927API598
KPF大连式手动静态平衡阀部件材质:
①阀体:灰铸铁、球墨铸铁、铸钢
②阀盖:灰铸铁、球墨铸铁、铸钢
③阀杆:不锈钢
④垫圈:橡胶石棉板
⑤填料:膨胀石墨
KPF大连式手动静态平衡阀外形尺寸:
尺寸(mm)
公称通径(mm)
L H H1D0 1513015016080 2015016017080 2516018219780
3218019220790 40200250270100 50230264284120 65290380410200 80310413448200 100350446506240 125400540595240 150480623688360 200495687762400 250622782867500 3006989141009500 3507879681073680 40091410371152680 50097814401440-600129517901790-。
