(建筑电气工程)电气控制技术复习资料
建筑电气控制技术1
建筑电气控制技术11. 简介建筑电气控制技术是用于控制建筑内部电气设备和系统的技术。
它是建筑自动化的一个重要组成部分，通过控制电气设备的运行和优化能源利用，提高建筑的安全性、舒适性和可持续性。
本文将介绍建筑电气控制技术的基本原理、应用领域以及未来的发展方向。
2. 基本原理建筑电气控制技术基于电气系统的基本原理，包括电路理论、电动机控制、电子技术等。
它通过使用传感器、执行器和控制器来实现对建筑内部电气设备的监测和控制。
其中，传感器用于感知建筑内部环境的各种参数，如温度、湿度、光照等；执行器用于控制电气设备的操作，如开关、调光等；控制器用于处理传感器的信号和执行器的命令，实现对电气设备的自动化控制。
3. 应用领域建筑电气控制技术广泛应用于各类建筑物中，包括住宅、商业建筑、工业厂房等。
它可以用于控制建筑内部的照明、空调、通风、安防系统等。
通过对电气设备的精确控制，可以提高建筑的能源利用效率，降低能源消耗和运营成本。
此外，建筑电气控制技术还可以提高建筑的安全性和舒适性，满足用户对建筑环境的不同需求。
4. 未来发展趋势随着科技的发展和建筑行业的变革，建筑电气控制技术也在不断创新和发展。
未来，建筑电气控制技术将更加智能化和集成化，实现建筑内部电气设备的网络化管理和远程控制。
同时，随着对能源消耗的关注和可持续发展的要求，建筑电气控制技术将更加注重能源管理和优化。
例如，通过使用可再生能源和能量储存技术，实现建筑的能源自给自足，减少对传统能源的依赖。
5. 结论建筑电气控制技术是提高建筑安全性、舒适性和能源利用效率的重要手段。
它基于电气控制原理，在建筑内部实现对电气设备的监测和控制。
建筑电气控制技术在各类建筑物中得到广泛应用，并且其未来发展趋势是更加智能化和集成化。
通过不断创新和发展，建筑电气控制技术将为建筑行业带来更多的可能性和机遇。
参考文献•ABC,。
建筑电气复习资料
建筑电气复习资料建筑电气复习资料建筑电气工程是建筑领域中不可或缺的一部分，它涉及到电力供应、照明、通信、安防等方面。
为了更好地掌握建筑电气知识，我们需要有一些复习资料来帮助我们系统地学习和理解这一领域的知识。
一、电气基础知识在学习建筑电气之前，我们首先需要掌握一些电气基础知识。
这包括电流、电压、电阻、电功率等基本概念。
此外，还需要了解欧姆定律、基尔霍夫定律等电路分析的基本原理。
通过掌握这些基础知识，我们可以更好地理解建筑电气系统的运行原理。
二、建筑电气系统建筑电气系统由电源系统、配电系统、照明系统、通信系统和安防系统等组成。
在复习资料中，我们需要了解每个系统的设计原则、组成部分和工作原理。
例如，电源系统负责为建筑提供稳定的电力供应，我们需要了解不同类型的电源系统以及其在建筑中的应用。
配电系统负责将电力分配到不同的用电设备，我们需要了解不同类型的配电系统以及其设计和运行要求。
照明系统负责提供建筑内的照明，我们需要了解不同类型的照明设备和照明设计原则。
通信系统和安防系统也是建筑电气系统中重要的组成部分，我们需要了解其设计和运行要求，以及与其他系统的协调工作。
三、电气设备和材料建筑电气系统中使用了各种电气设备和材料，如开关、插座、电缆、电线等。
在复习资料中，我们需要了解不同类型的电气设备和材料的特点、选型原则和安装要求。
例如，开关和插座的选型需要考虑其额定电流、额定电压和使用环境等因素。
电缆和电线的选型需要考虑其导电能力、绝缘性能和耐火性能等因素。
通过了解电气设备和材料的特点和要求，我们可以更好地进行电气系统的设计和安装。
四、电气安全在建筑电气系统的设计和使用过程中，电气安全是至关重要的。
复习资料中应包含与电气安全相关的知识，如接地保护、漏电保护、过载保护等。
我们需要了解不同类型的安全保护装置的原理和使用方法，以及在建筑电气系统中的应用。
此外，还需要了解电气事故的原因和预防措施，以保障建筑电气系统的安全运行。

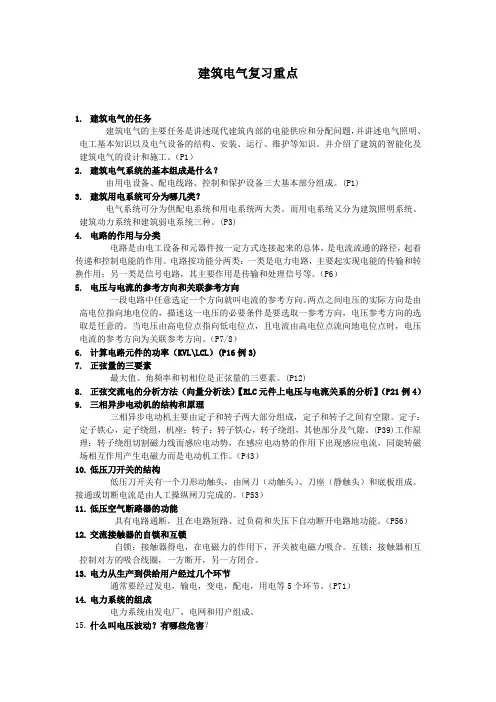

建筑电气复习重点
建筑电气复习重点1.建筑电气的任务建筑电气的主要任务是讲述现代建筑内部的电能供应和分配问题，并讲述电气照明、电工基本知识以及电气设备的结构、安装、运行、维护等知识。
并介绍了建筑的智能化及建筑电气的设计和施工。
（P1）2.建筑电气系统的基本组成是什么？由用电设备、配电线路、控制和保护设备三大基本部分组成。
(P1)3.建筑用电系统可分为哪几类？电气系统可分为供配电系统和用电系统两大类。
而用电系统又分为建筑照明系统、建筑动力系统和建筑弱电系统三种。
(P3)4.电路的作用与分类电路是由电工设备和元器件按一定方式连接起来的总体，是电流流通的路径，起着传递和控制电能的作用。
电路按功能分两类：一类是电力电路，主要起实现电能的传输和转换作用；另一类是信号电路，其主要作用是传输和处理信号等。
（P6）5.电压与电流的参考方向和关联参考方向一段电路中任意选定一个方向就叫电流的参考方向。
两点之间电压的实际方向是由高电位指向地电位的，描述这一电压的必要条件是要选取一参考方向，电压参考方向的选取是任意的。
当电压由高电位点指向低电位点，且电流由高电位点流向地电位点时，电压电流的参考方向为关联参考方向。
（P7/8）6.计算电路元件的功率（KVL\LCL）(P16例3)7.正弦量的三要素最大值、角频率和初相位是正弦量的三要素。
(P12)8.正弦交流电的分析方法（向量分析法）【RLC元件上电压与电流关系的分析】（P21例4）9.三相异步电动机的结构和原理三相异步电动机主要由定子和转子两大部分组成，定子和转子之间有空隙。
定子：定子铁心，定子绕组，机座；转子：转子铁心，转子绕组，其他部分及气隙。
(P39)工作原理：转子绕组切割磁力线而感应电动势，在感应电动势的作用下出现感应电流，同旋转磁场相互作用产生电磁力而是电动机工作。
（P43）10.低压刀开关的结构低压刀开关有一个刀形动触头，由闸刀（动触头）、刀座（静触头）和底板组成。
接通或切断电流是由人工操纵闸刀完成的。
(整理)电气控制知识复习资料
电气控制知识复习资料一、基本概念1.电器的定义电器是一种能根据外界的信号（机械力、电动力和其他物理量），自动或手动接通和断开电路，从而断续或连续地改变电路参数或状态，实现对电路或非电对象的切换、控制、保护、检测和调节用的电气元件或设备。
2.电器的分类按工作电压等级分：高压电器（交流额定电压1200V 、直流额定电压1500V 以上）和低压电器（交流额定电压1200V 、直流额定电压1500V 及以下）按动作原理分：手动电器和自动电器按用途分：控制电器（继电器，接触器，按钮等）、配电电器（低压隔离器，熔断器，断路器等）、执行电器（电磁铁，电磁离合器等）按工作原理分：电磁式电器（依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等）和非电量控制电器（依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等）二、常用电气元件1. 控制按钮按钮是一种结构简单、应用广泛的主令电器。
在低压控制电路中，用于手动发出控制信号，短时接通和断开小电流的控制电路。
按钮也常作为可编程控制器的输入信号元件。
符号：SB2. 行程开关行程开关又称限位开关或位置开关，是一种利用生产机械某些运动部件的撞击来发出控制信号的小电流主令电器，主要用于生产机械的运动方向、行程大小控制或位置保护等。
符号：SQ3. 接近开关和光电开关接近开关是一种非接触式的、无触点的行程开关，内部为电子电路，按工作原理分为高频振荡性、电容型和永磁型三种类型。
当运动着的物体接近它到一定距离时，它就能发出信号，从而进行相应的操作。
接近开关不仅能代替有触点行程开关来完成行程控制和限位保护，还可以用于高频计数、测速、液面检测等。
光电开关是另一种类型的非接触式检测装置。
它有一对光的发射和接收装置。
根据两者的位置和光的接收方式可以分为发射式和反射式，作用距离从几厘米到几十米不等。
行程开关、接近开关、光电开关的选择方式：选用时，要根据使用场合和控制对象确定检测元件的种类。
建筑电气控制技术复习题
建筑电气控制技术复习题一、单项选择题1、交流接触器的作用是 A 。
A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路2、延时断开常闭触点的图形符号是 B 。
A、B、C、D、3、下列元件中，开关电器有 A 。
A、组合开关B、接触器C、电流继电器D、时间继电器4、下列元件中，主令电器有 B 。
A、熔断器B、按钮C、刀开关D、速度继电器5、熔断器的作用是C 。
A、控制行程B、控制速度C、短路或严重过载D、弱磁保护6、三相笼形电动机采用星-三角降压起动，使用于正常工作时 A 接法的电动机。
A、三角形B、星型C、两个都行D、两个都不行7、接触器的额定电流是指 B 。
A、线圈的额定电流B、主触头的额定电流C、辅助触头的额定电流D、以上三者之和8、交流接触器在不同的额定电压下，额定电流 B 。
A、相同B、不相同C、与电压无关D、与电压成正比9、接触器的型号为CJ10-160，其额定电流是 B 。
A、10AB、160AC、10~160AD、大于160A10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。
A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、星型—三角形减压电路中，星型接法起动电压为三角形接法电压的 A 。
A、1/3B、1/2C、1/3D、1/212、有型号相同，线圈额定电压均为380V的两只接触器，若串联后接入380V回路，则 A 。
A、都不吸合B、有一只吸合C、都吸合D、不能确定13、通电延时时间继电器，它的延时触点动作情况是 A 。
A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。
A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为6.8A，则动作范围应选用 D 。

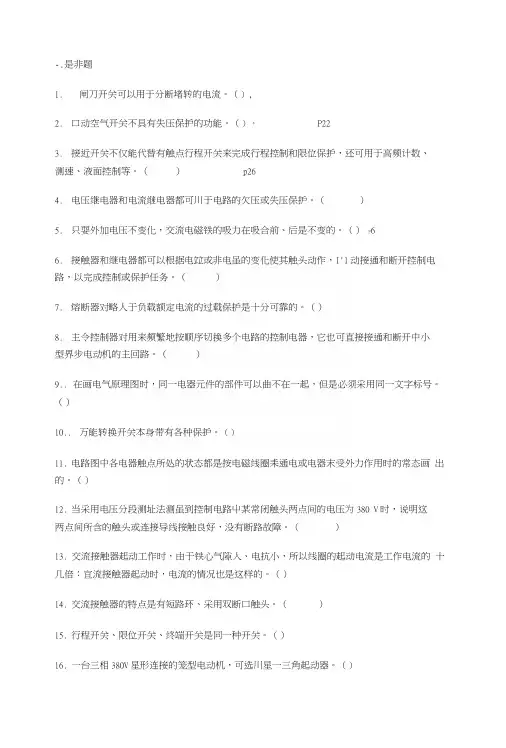

建筑电气控制复习提纲.docx
-.是非题1.闸刀开关可以用于分断堵转的电流。
（）,2.口动空气开关不具有失压保护的功能。
（），P223.接近开关不仅能代替有触点行程开关来完成行程控制和限位保护，还可用于高频计数、测速、液面控制等。
（）p264.电压继电器和电流继电器都可川于电路的欠压或失压保护。
（）5.只耍外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）P66.接触器和继电器都可以根据电竝或非电虽的变化使其触头动作，I'l动接通和断开控制电路，以完成控制或保护任务。
（）7.熔断器对略人于负载额定电流的过载保护是十分可靠的。
（）8.主令控制器对用来频繁地按顺序切换多个电路的控制电器，它也可直接接通和断开中小型界步电动机的主回路。
（）9..在画电气原理图时，同一电器元件的部件可以曲不在一起，但是必须采用同一文字标号。
（）10..万能转换开关本身带有各种保护。
（）11.电路图中各电器触点所处的状态都是按电磁线圈耒通电或电器末受外力作用时的常态画出的。
（）12.当采用电压分段测址法测虽到控制电路屮某常闭触头两点间的电压为380 V时，说明这两点间所含的触头或连接导线接触良好，没有断路故障。
（）13.交流接触器起动工作时，由于铁心气隙人、电抗小，所以线圈的起动电流是工作电流的十几倍：宜流接触器起动时，电流的情况也是这样的。
（）14.交流接触器的特点是有短路环、采用双断口触头。
（）15.行程开关、限位开关、终端开关是同一种开关。
（）16.一台三相380V星形连接的笼型电动机，可选川星一三角起动器。
（）10.当采用电阻分段测量法测量到某常闭触头两点间的电阻为0时，说明这两点间所含的触头或连接导线接触不良或有断路故障。
（）18.在控制线路屮，如果两个常开触点串联连接，则它们是或逻辑关系。
（）19.交流励磁的交流接触器不町以采用相同电压等级的直流电励磁。
（）1111101101118hhh20.在画电气安装接线图时，同一电器元件的部件都要画在一起。
建筑电气工程师 复习资料
建筑电气工程师——复习资料一、名词解释1、动态平均电压（管压降）：在规定的环境温度、标准散热条件下，当元件流过正弦半波的额定电流平均值和处于稳定结温时，元件阳极与阴极之间电压降的平均值称为通态平均电压。
2、维持电流：在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流为维持电流。
3、掣住电流：在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为掣住电流。
4、晶闸管断态电压临界上升率：晶闸管的结在阻断状态下相当于一个电容，若突加一正向阳极电压，便会有一个充电电流流过结面，该充电电流经靠近阴极的PN结时，产生相当于触发电流的作用，如果这个电流过大，将会使元件误触发导通，因此对晶闸管必须规定允许的最大断态电压上升率。
我们把在规定条件下，晶闸管直接从断态转换到通态的最大阳极电压上升率称为断态电压临界上升率。
5、GTR安全工作区：是指在输出特性曲线上GTR能够安全运行的电流电压的极限范围。
6、换相重叠角：在以前分析和计算可控整流电流时，都认为晶闸管为理想开关，实际上整流变压器有漏抗，晶闸管之间的换流不能瞬时完成，会出现参与换流的两个晶闸管同时导通的现象，同时导通的时间对应的电角度称为换相重叠角。
7、晶闸管的伏安特性：晶闸管阳极与阴极之间的电压U a与阳极电流I a的关系曲线。
8、换相过电压：是指晶闸管与全控型器件反向并联的二极管在换相结束后不能立刻恢复阻断，因而有较大的反向电流流过，当恢复了阻断能力时，该反向电流急剧减少，会由线路电感在器件两端感应出过电压。
9、关断过电压：全控型器件关断时，正向电流迅速降低而由线路电感在器件两端感应出的过电压。
10、控制角：在单相相控整流电路中，定义晶闸管从承受正向电压起到触发导通之间的电角度称为控制角或触发角。
11、导通角：晶闸管在一个周期内导通的电角度称为导通角。
12、自然换相（流）点：是三相电路中各相晶闸管能被正常触发导通的最早时刻，在该点以前，对应的晶闸管因承受反压而不能触发导通，称为自然换流点。
电气控制技术复习资料
电气控制技术复习资料电气控制技术是现代工业中极为重要的一门技术，它不仅对工业生产的效率、质量和安全产生着重要影响，而且对节能减排以及环境保护也有着不可或缺的作用。
因此，对电气控制技术的学习和掌握至关重要。
在这篇文章中，我们将提供一些常用的电气控制技术复习资料，帮助大家更好地复习和掌握电气控制技术。
一、常用的控制元件和设备控制元件和设备是电气控制技术的基础，其作用是将电信号转换为机械行动或其他形式的控制信号。
常见的控制元件和设备主要包括接触器、继电器、按钮、指示灯、电流互感器、电压互感器、延时器、计数器、PLC等。
在复习过程中，需要掌握这些元件和设备的基本原理、特点以及使用方法。
二、常见的电气控制电路电气控制电路是实现电气控制的基本手段。
掌握电气控制电路的基本原理，对于理解和设计电气控制系统至关重要。
常见的电气控制电路主要包括三相电机直接启动电路、三相电机自动转开电路、交流电动机变频调速电路、升压器恒定电流电路、稳压器电路等。
复习电气控制电路时，需要了解电路构成、原理和特点。
三、PLC的基本原理和编程PLC是目前工业领域中应用最为广泛的控制器之一，其在工业生产过程中扮演着重要角色。
掌握PLC的基本原理和编程，对于工业自动化及控制领域的工作者至关重要。
PLC的编程语言有LD、FBD、ST、IL等，需要了解这些编程语言的基本语法和使用方法。
四、工业自动化控制系统的组成和工作原理工业自动化控制系统主要由传感器、执行器、控制器以及控制网络等组成。
在复习过程中，需要了解每个组成部分的具体作用和工作原理，以及它们之间的互联关系和控制方式。
可以进行一些工业控制系统的案例学习，加深对自动化控制系统的理解。
五、控制系统的分析与调试当一个工业控制系统出现故障时，需要进行及时的分析与调试，以确保系统的正常运行。
复习控制系统的分析和调试，需要了解故障排除的一般方法和流程。
另外，需要准备一些常见故障的案例，加深对故障排除方法的理解。
(建筑电气工程)工厂电气控制技术主要复习内容精编
（建筑电气工程）工厂电气控制技术主要复习内容工厂电气控制技术主要复习内容在生产实践环节中，对机械设备进行自动控制的电气控制系统主要是（继电器——接触器控制系统）。
继电器——接触器控制系统主要由（继电器）、（接触器）、（按钮）、（行程开关）等电器元件组成。
电磁机构由（电磁线圈）、铁心（静铁心）、衔铁（动铁心）、极靴、铁轭和空气隙等组成。
电磁机构中的（线圈）、（铁心）在工作状态下是不动的；（衔铁）则是可动的；通过（衔铁）的动作过程将（电磁能）转换为（机械能）带动（触点系统）动作，由于（触点系统）动作后（触点状态）发生了改变，即可对电路中其他电器或电路进行（接通）或（分断）的控制。
在控制电路中以串联方式连接的电磁机构类型的电器称为（电流型电器）。
在控制电路中以且联方式连接的电磁机构类型的电器称为（电压型电器）。
串联型电磁机构的电磁线圈的主要特征是（线圈导线粗）、（线圈匝数少）、（线圈内阻值小）。
且联型电磁机构的电磁线圈的主要特征是（线圈导线细）、（线圈匝数多）、（线圈内阻值大）。
在表示电磁机构的工作情况时常用电磁机构的（吸力特性）和（反力特性）来表示。
影响电接触工作情况的主要因素是触点的（接触压力）和（接触电阻）。
电接触形式主要有（点接触）、（线接触）和（面接触）三种形式。
电磁机构中相对应的动、静触点之间最终打开的距离称为（触点开距），也叫做（触点行程）。
触点弹簧压缩的距离称为触点的（超行程）。
即：从动、静触点刚刚开始接触到触点压紧后动触点（继续压紧）的距离。
动、静触点完全闭合后动触点不再继续压紧时的触点压力称为（终压力）。
磁吹式灭弧装置是借助（电弧）和（弧隙磁场）相互作用而产生的（电磁力）实现灭弧的装置。
低压电器是指工作在交流（1200V）、直流（1500V）电压以下的各种电器以及电气设备。
低压电器的用途是对供电、用电系统进行（开关）、（控制）、（保护）和调节。
低压电器根据其控制对象的不同，分为（配电电器）和（控制电器）俩大类。
建筑电气工程电气控制与PLC资料精编
建筑电气工程电气控制与PLC资料精编一、引言建筑电气工程中的电气控制与PLC（可编程逻辑控制器）技术是现代建筑自动化的重要组成部分。
本文旨在对建筑电气工程中的电气控制与PLC技术进行详细介绍，包括其基本原理、应用场景以及相关资料的精编。
二、电气控制基本原理1. 电气控制系统的组成：电气控制系统通常由电源、控制装置、执行器和传感器组成。
电源提供电能，控制装置通过控制信号对执行器进行控制，传感器用于感知环境参数并将其转化为控制信号。
2. 电气控制系统的工作原理：电气控制系统通过控制信号的传递和执行器的动作来实现对设备或系统的控制。
控制信号可以是电压、电流、数字信号等形式，执行器可以是电动机、电磁阀等设备。
3. 电气控制系统的分类：根据控制信号的不同形式，电气控制系统可以分为模拟控制系统和数字控制系统。
模拟控制系统使用连续变化的电压或电流信号进行控制，而数字控制系统使用离散的数字信号进行控制。
三、PLC技术介绍1. PLC的定义：PLC是一种专门用于工业自动化控制的计算机控制系统。
它具有可编程性、可扩展性和可靠性等特点，广泛应用于工业领域。
2. PLC的工作原理：PLC由中央处理器、存储器、输入/输出模块和通信模块等组成。
中央处理器负责执行程序，存储器用于存储程序和数据，输入/输出模块用于与外部设备进行数据交换，通信模块用于与其他设备进行通信。
3. PLC的编程语言：PLC的编程语言包括指令列表（IL）、梯形图（LD）、功能块图（FBD）、结构化文本（ST）等。
不同的编程语言适用于不同的应用场景，开发人员可以根据需要选择合适的编程语言。
四、建筑电气工程中的电气控制与PLC应用1. 照明控制系统：通过PLC技术可以实现对建筑照明系统的自动控制，包括灯光亮度调节、定时开关、光感控制等功能。
2. 空调控制系统：利用PLC技术可以实现建筑空调系统的智能控制，包括温度调节、风速控制、湿度控制等功能，提高能源利用效率。
建筑电气复习资料
建筑电气复习大纲一章建筑电气基础知识1、电路由那几部份组成？2、电路具有哪几种特殊状态。
3、电路的主要作用有哪些？4、正确理解电压的表示方法，如Uab 中ab表示的含意。
掌握电阻电路的串并联的计算方法。
5、正确理解克希霍夫电流、电压定律的内容表达式。
6、正弦交流电路的三要素是什么？周期与角频率关系是什么？7、交流电压（或电流）的最大值与有效值的关系是什么？8、熟悉电感感抗、电容容抗的公式，阻抗的计算公式，会计算简交流电路。
（P9复习例题1－2及作业）。
9、在单相正弦交流电路中，有功功率，无功功率Q和视在功率S等于什么？10、提高功率因数的意义及方法？P2111、对称三相电源的幅值，角频率，相位相差有什么特点？12、在三相电路中，星形接法时，其线电压与相电压的关系是什么？三角形接法时线电流与相电流的关系是什么？对称三相电路的有功功率等于什么？视在功率等于什么？二章：电气设备13、了解交流电动机的工作原理，熟悉异步笼型交流电动机的基本结构（定子、转子）14、正确理解异步笼型交流电动机的转速与极对数的关系：n1=60f/p15、电动机定子有哪两种接法？分别有哪两种起动方法？降压起动有哪两种方法？16、熟悉低压断路器、接触器、熔断器、热继电器的作用及常见型号的含义。
（P51.52复习作业）RL1-100/60 RC1-60/40 DZ30-100/330 C65N-C10/1P CJ20-4017、选择导线截面的基本原则是什么？P48三章电气施工图基础18、熟悉电气基本图形符号及灯具、导线的标注方式。
（P72，见附表：）BLV--3×10+1×6BV-3×50+2×25WL2-BV(3×2.5)SC15-WC：表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷19、会画建筑电气照明系统图，。
四章建筑照明设备、20、电光源分为几类？光的波长范围是多少？21、什么是发光强度、照度和亮度？（写出其基本定义式）22、按范围照明方式分为几类？根据使用种类照明分为几类？P8323、照明器有几种布置方式？24、什么是炫光？怎样防止炫光？P94五章建筑工程供电系统25、电力负荷分为几类？对供电各有什么要求？26、供电质量要求是什么？（电压±5%，频率±0.2HZ，可靠性P140）27、掌握供配系统的计算负荷的计算方法，利用系数法及二项式法。
(建筑电气工程)电气控制技术练习精编
（建筑电气工程）电气控制技术练习《电气控制技术》学习中心：专业：学号：姓名：作业练习二壹、填空题：1.电动机的降压起动控制电路有定子电路串电阻降压启动星形—三角形(Y-△) 降压起动自耦变压器及延边三角形降压起动。
2.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
3.直流电机的调速方法有、、。
4.笼型异步电机的降压起动方法有：：定子电路串电阻降压起动、星形—三角形(Y-△) 降压起动,自耦变压器降压起动。
5.低压电器基本结构是电磁机构、触电系统和灭弧装置。
6.在交流接触器的铁心上壹定要安装，目的是。
7.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。
8.用Y-△降压起动时,起动电流为直接用△接法起动时的,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
9.反接制动时，当电机接近于零时，应及时防止。
10.伺服电动机为了防止“反转”现象的发生，采用的方法。
11.低压电器的基本结构是电磁机构、触电系统、灭弧装置。
12.熔断器又叫保险丝，用于电路的或用电设备的短路保护，使用时应接在电路中。
13.机床电气控制是对控制对象进行控制。
14.电磁制动是使电动机产生壹个和旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
15.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：摇臂沿外立柱的上升、下降，立柱的夹紧和松开以及摇臂和外立柱壹起绕内立柱的回转运动。
摇臂的上升、下降由壹台交流异步电动机M2 拖动，立柱的夹紧和松开、摇臂的夹紧和松开以及主轴箱的夹紧和松开由另壹台交流电动机M3 拖动壹台齿轮泵，供给夹紧装置所需要的压力油推动夹紧机构液压系统实现的。
而摇臂的回转和主轴箱沿摇臂水平导轨方向的左右移动通常采用手动。
此外仍有壹台冷却泵电动机M4 对加工的刀具进行冷却。
二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习一、填空1、用热继电器对电动机进行过载及断相保护，其额定电流值应由热元件的最大额定电流值来确定。
2、自动空气开关在电路发生严重过载和短路或欠电压等故障时，能自动切断故障电路。
3、热继电器它是利用电流的热效应原理而动作的。
它的发热元件应串接于电动机电源回路中。
4、电气原理图由主电路和控制电路组成。
5、电动机的正反转控制电路，在任何时候都只允许其中一组电路工作，因此必须进行互锁，以防止电源相间短路。
6、C650普通车床的主轴电动机容量为30KW，采用全压下的空载串电阻起动、能实现正、反旋转的连续运行，还能实现单方向的点动控制。
7、Z3040摇臂钻床运动部件较多，分别采用主轴电动机、冷却泵电动机、摇臂升降电动机和摇臂的夹紧与放松电动机拖动。
8、M7130型卧轴距台平面磨床的电磁吸盘控制电路可分为三个部分，分别是整流装置、控制装置和保护装置。
9、X62W卧式铣床的主轴变速可以在主轴不转时进行，也可在主轴旋转时进行，不需要再按下停止按钮。
10、凸轮控制器触点直接用来控制电动机主电路，所以要求触点_容量大_______，主令控制器触点只控制接触器，再由接触器控制电动机，所以触点容量较凸轮控制器触点容量小。
11、低压电器按操作方式分为手动电器和自动电器。
由此可知，交流接触器属于自动电器，组合开关属于手动电器。
12、在接触器控制线路中，依靠自身的辅助触点保持线圈通电的环节叫自锁环节；串入对方控制线路的动断触点叫互锁触点。
13、固态继电器（SSR）是一种新颖的无触点开关，采用固体半导体元器件组装而成。
14、三相笼型异步电动机可以通过改变定子绕组磁极对数，电压频率以及转差率S可以实现调速的目的。
15、电磁式中间继电器实质上是一种电磁式电压继电器，其特点是触头数量多，故可以用中间继电器来扩大控制回路的数目。
16、如需要在不同的场所对电动机进行控制，可在控制电路中并联几个起动按钮和串联几个停止按钮。
17、T68卧式镗床的电气原理图中，KM4、KM5控制主轴电动机的速度变化，低速运行时，KM4 触头闭合，高速时运行时KM5 触头闭合。
18、Z3040摇臂钻床的摇臂移动严格按照摇臂放松、摇臂移动、移动到位，摇臂夹紧的程序进行。
19、电气图一般分为电气系统框图和框图、电气原理图、电器布置图和电气安装接线图。
20、在自然环境下通断电路时，如果被通断电路的电流（电压）超过某一数值时，在触头间隙中就会产生电弧。
21、气囊式时间继电器要调整其延时时间可改变进气量的大小，进气快则延时短，进气慢则延时长。
22、接触器主要由电磁系统、触头系统、灭弧装置、释放弹簧、触头弹簧、触头压力弹簧、支架及底座等组成。
23、电动机的正反转控制电路，其实就是与电路的组合。
24、三相异步电动机可通过改变定子绕组磁极对数，电压频率以及转差率S来实现调速。
25、起重机的工作方式属于短时工作制，对电气上影响最大的是它的负载持续率及每小时接通的次数。
26、为操作方便，X62W铣床可两地控制，其中一处在机床左边，另一处机床右边。
27、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用电气反接制动。
加工过程中为显示电动机工作电流设有电流表检测主轴电动机负载环节。
28、晶体管时间继电器的延时电路由阻容环节、鉴幅器、输出电路、电源四部分组成。
29、在直流电动机的控制电路中，应将欠电流继电器的动和触头和过电流继电器的_动断___触头串联在电枢的控制电路中。
30、凸轮控制器扳动过程中火花过大，其原因是动、静触头接触不良或控制容量过载。
31、主令电器主要用来接通或分断控制电路，刀开关用来接通或分断主电路。
32、电磁式电器主要由电磁机构、触头系统和灭弧装置组成，而电磁机构由吸引线圈、铁芯和衔铁组成。
33、电气控制设计的一般程序是拟定设计任务书、选择拖动方案与控制方式、选择电动机、选择控制方式等7各方面的内容。
34、常用的电气控制系统图有电气原理图、电器布置图与安装接线图35、起重机的工作方式属于短时工作制，对电气上影响最大的是它的负载持续率及每小时接通的次数。
二、判断划线部分的对错，并写出改正意见1、电流继电器根据用途可分为过电流继电器和欠电流继电器，它们为正常工作状态时（即电流为规定的正常值时）衔铁都是吸合的。
（×）过电流继电器正常工作状态时衔铁是断开的2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声。
（×）消除3、凸轮控制器与主令控制器都是利用控制器触头直接控制电动机主电路。
（×）主令控制器触点只控制接触器，再由接触器控制电动机P165 4、T68卧式镗床的主轴变速与进给变速可在停车时进行但不可在运行中进行。
（×）可以5、自动空气开关又称断路器，其电磁脱扣机构作长期过载保护用。
(× ) 欠压或零压保护6、主令电器主要用来接通或分断主电路。
( × ) 控制电路7、在自然环境下通断电路时，如果被通断电路的电流（电压）大于某一数值时，在触头间隙中就会产生电弧。
( √ )8、晶体管时间继电器是利用电感对电压变化的阻尼作用来实现延时的。
（×）电容充、放电原理9、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用能耗制动。
(× ) 反接制动10、X62W卧式铣床的长工作台可做上下、前后、左右运动，但在同一时刻，只允许一个方向运动，因此，各运动方向之间应有可靠的联锁。
( √ )11、“RL6-100”是螺旋式熔断器，它可以用来对电动机进行过电流保护。
（×）过载保护和短路保护12、固态继电器按输入与输出端之间的隔离分，有光电隔离和磁隔离两种。
（√）13、热继电器是利用感应原理工作的电器，可以用来做电动机的长期过载保护。
（×）热效应原理14、电源切断后，将直流电源接入电动机的定子绕组使电动机迅速停转的方法称为反接制动。
（×）能耗制动15、在许多顺序控制中，要求有一定的时间间隔，此时往往用接触器来实现。
（×）时间继电器16、変极调速是通过接触器触头来改变电动机绕组的接线方式，获得不同的电阻来达到调速目的。
（×）磁极对数17、分析设备电气控制的依据是设备本身的基本结构、运行情况、加工工艺要求和对电力拖动自动控制的要求。
（）18、采用主令控制器控制的电路可以获得重载或轻载时的低速下降。
（√）19、电气控制装置设计包括原理与框图设计两个方面。
（×）原理与工艺20、电气控制线路的设计方法有经验设计法和逻辑设计法两种。
经验设计法的特点是有固定设计程序和设计模式，灵活性大，主要靠经验进行。
（×）无固定21、电流继电器根据用途可分为过电流继电器和欠电流继电器，它们为正常工作状态时（即电流为规定的正常值时）衔铁都是吸合的。
（×）过电流继电器正常工作状态时衔铁是断开的22、“RL6-100”是螺旋式熔断器，它可以用来对电动机进行短路保护。
（√）23、固态继电器按输入与输出端之间的隔离分，有光电隔离和磁隔离两种。
（√）24、変极调速是通过接触器触头来改变电动机绕组的接线方式，获得不同的极对数来达到调速目的。
（√）25、自动空气开关又称断路器，其电磁脱扣机构作欠电压或零压保护用。
(√ )26、主令电器主要用来接通或分断主电路。
( × ) 控制电路27、在自然环境下通断电路时，如果被通断电路的电流（电压）小于某一数值时，在触头间隙中就会产生电弧。
(× ) 大于28、晶体管时间继电器是利用电阻对电压变化的阻尼作用来实现延时的。
（×）电容充、放电原理29、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用能耗制动。
(× ) 反接制动30、X62W卧式铣床的长工作台可做上下、前后、左右运动，但在同一时刻，只允许一个方向运动，因此，各运动方向之间应有可靠的联锁。
( √ )三、单项选择题1、与中间继电器结构及原理相似的是（D ）Ａ．电压继电器Ｂ．热继电器Ｃ．电流继电器Ｄ．交流接触器2、接触器的文字符号是（ A ）Ａ．KM Ｂ．KS Ｃ．KV Ｄ．FR3、在Z3040摇臂钻床的电气原理图中，位置开关SQ2动作表示摇臂（D）Ａ．基本夹紧Ｂ．完全夹紧Ｃ．基本放松Ｄ．完全放松4、在M7130平面磨床的电气原理图中，欠电流继电器KA动作表示（D）Ａ．电磁吸力小，不能吸持工件Ｂ．电磁吸力较大但不能吸持工件Ｃ．电磁吸力大但吸持工件不可靠Ｄ．电磁吸力大且能吸持工件5、按钮的文字符号是（ C）Ａ．SA Ｂ．SQ Ｃ．SB Ｄ．KS6、低压断路器的文字符号是（A ）Ａ．QS Ｂ．QF Ｃ．QK Ｄ．QL7、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是（C ）A．接触器线圈反相B．控制回路自锁触头有问题C．引入电动机的电源相序错误D．电动机接法不符合铭牌8、在笼型异步电动机的反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止（B）A．损坏电机B．电动机反转C．电动机堵转D．电机失控9、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（B ）Ａ．生产厂家Ｂ．使用类别Ｃ．国标Ｄ．电压级别10、热继电器可以用来对电动机进行的保护是（C ）Ａ．过电流Ｂ．欠电压Ｃ．长期过载Ｄ．短路11、为避免衔铁振动，通常在铁心端面的槽内嵌入（A ）Ａ．短路环Ｂ．双金属片Ｃ．线圈Ｄ．气囊12、热继电器的文字符号是（B ）Ａ．FJ Ｂ．FR Ｃ．FU Ｄ．FS13、接近开关的文字符号是（A ）A．SQ Ｂ．SA Ｃ．SJ Ｄ．SB14、速度继电器的文字符号是（B ）Ａ．KM Ｂ．KS Ｃ．KV Ｄ．KT15、由接触器、按钮等构成的电动机可逆控制回路中，如漏接互锁环节，其后果是（C ）A．电动机无法起动B．电动机只能点动C．电源相间短路D．电机无法停止16、由于电弧的存在，将导致电路的分断（A ）A．时间加长B．时间缩短C．能力提高D．时间不变17、在电动机的控制电路中，采用速度原则控制必用（B ）A．时间继电器B．速度继电器C．电流继电器D．电压继电器18、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（B ）A．生产厂家B．使用类别C．国标D．电压级别19、由于热惯性的原因，热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作，所以在使用热继电器作过载保护的同时，还必须设有（C ）A．欠电压保护B．过电流保护C．短路保护D．温度保护20、电动机的选择包括电动机的种类、结构形式、额定转速和（D ）A．额定电压B．额定电流C．额定频率D．额定功率21、与中间继电器结构及原理相似的是（D ）Ａ．电压继电器Ｂ．热继电器Ｃ．电流继电器Ｄ．交流接触器22、速度继电器的文字符号是（B ）Ａ．KM Ｂ．KS Ｃ．KV Ｄ．FR23、在Z3040摇臂钻床的电气原理图中，位置开关SQ3动作表示摇臂（B）Ａ．基本夹紧Ｂ．完全夹紧Ｃ．基本放松Ｄ．完全放松24、在M7130平面磨床的电气原理图中，欠电流继电器KA动作表示（D）Ａ．电磁吸力小，不能吸持工件Ｂ．电磁吸力较大但不能吸持工件Ｃ．电磁吸力大但吸持工件不可靠Ｄ．电磁吸力大且能吸持工件25、行程开关的文字符号是（B ）Ａ．SA Ｂ．SQ Ｃ．SB Ｄ．SJ26、低压断路器的文字符号是（A ）Ａ．QS Ｂ．QF Ｃ．QK Ｄ．QL27、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是（C ）A．接触器线圈反相B．控制回路自锁触头有问题C．引入电动机的电源相序错误D．电动机接法不符合铭牌28、在笼型异步电动机的反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止（ B ）A．损坏电机B．电动机反转C．电动机堵转D．电机失控29、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（B ）Ａ．生产厂家Ｂ．使用类别Ｃ．国标Ｄ．电压级别30、干簧继电器是利用线圈内磁场来驱动（A ）动作的。
