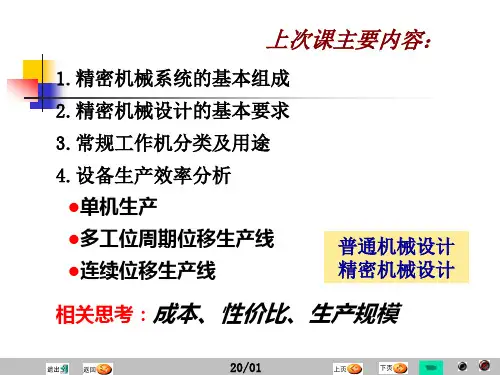

精密机械设计基础(绪论)
• 精密机械设计的基本要求：
① 满足精密机械系统要求的运动规律和运动范围。 ② 满足仪器仪表功能和技术指标所要求的精度指标。 ③ 提高机构的效率，满足机构的灵敏性要求。 ④ 保证精密机械系统运转速度的平稳性。 ⑤ 保证任一机械构件具有足够的强度和刚度。 ⑥ 保证仪器在可能遇到的各种环境条件下都能稳定
• 精密机械系统与结构的质量直接影响仪器 仪表的性能指标、工作可靠性和稳定性。
汽车覆盖件机械设计的基本任务和要求
• 研究精密机械中常用机构和常用的零、 部件。
• 从机构分析、工作能力、精度和结果等 方面来研究这些机构和零、部件的工作 原理、特点、应用范围、选型、材料、 精度以及一般设计计算的原则和方法。
工作。 ⑦ 实现安全、舒适、简便、无误的操作。 ⑧ 在满足技术性能要求的前提下，尽可能取得良好
的经济性能指标。
主要内容
• 工程力学：工程静力学、材料力学 • 材料及热处理 • 机械原理 • 机械设计 • 精度设计与互换性
精密机械设计基础（绪论）
• 机、光、电、算一体化的精密机械应用广泛， 如各种科学仪器，自动化仪器仪表，精密加 工机床，医疗仪器设备，计算机及其外围设 备；仿生技术中的机械臂、机器人；宇航技 术中的火箭、卫星以及测控伺服系统中的动 力传递和精密传动等。
• 精密机械系统是现代仪器仪表的基础和重 要的组成部分。
精密机械设计的基础知识
精密机械设计的基础知识精密机械设计是一门关键性的工程学科，它为各种行业的发展提供了必要的支持。
本文将介绍精密机械设计的基础知识，包括材料选择、结构设计以及性能优化等方面。
一、材料选择在精密机械设计中，材料的选择至关重要，因为不同的材料拥有不同的特性和性能。
常见的材料选择包括金属、塑料和陶瓷等。
金属常用于承载结构和传递力量，而塑料则常用于隔离和减震。
陶瓷具有较高的硬度和耐磨性，常用于高速旋转部件的设计。
二、结构设计在精密机械的结构设计中，需要考虑多个因素，例如刚度、稳定性以及装配性等。
首先，设计师需要确保结构具有足够的刚度，以便在工作过程中不会产生过大的变形。
其次，稳定性也是一个重要的考虑因素，特别是在高速运转的设备中。
最后，装配性的考虑在设计过程中也非常关键，以确保零部件可以准确地安装和拆卸。
三、性能优化性能优化是精密机械设计的核心目标之一。
在设计过程中，需要根据具体的应用要求，优化机械的工作效率、精确度和稳定性等性能指标。
例如，在高速电机设计中，需要通过减小机械传动的阻尼和损耗来提高效率。
同时，采用精密加工和装配工艺，能够提高机械的精确度和稳定性。
四、热处理与表面处理热处理和表面处理是精密机械设计中的重要工艺步骤。
通过热处理，可以改善材料的硬度和耐磨性。
常见的热处理方法包括淬火、回火和表面渗碳等。
此外，表面处理也非常关键，可以提高机械零部件的抗腐蚀性能和摩擦特性。
例如，镀铬和氮化处理可显著改善零部件的表面硬度和润滑性。
五、精密机械加工精密机械加工是精密机械设计中不可或缺的步骤。
通过精密加工，可以确保零部件的尺寸和形状精确到微米级别。
常见的精密加工方法包括数控加工、电火花加工和激光切割等。
此外，还需要使用精密测量工具对零部件进行检测和校准，以确保其质量和精度。
在总结中，精密机械设计涉及多个方面，包括材料选择、结构设计、性能优化、热处理与表面处理以及精密机械加工等。
只有掌握了这些基础知识，才能设计出高效、精确和稳定的精密机械产品，满足不同行业的需求。
第一章精密机械设计的基础知识
静应力: 表面压碎 ——脆性材料, 表面塑性变形——塑性材料
变应力：疲劳点蚀——齿轮、滚动轴承的常见失效形式。
多数出现疲劳点蚀（局部应力大于许用强度）——在循环应力作用下接触表面产生疲劳裂纹，裂纹扩展导致表面小块 金属脱落。点蚀又分：扩张性点蚀（产生于硬度大的材料）；局限性点蚀（产生于软载荷小的材料），疲劳点蚀使零件表 面失去正确形状、降低工作精度、产生噪声和振动、降低零件使用寿命。
在表面接触应力作用下的零件强度称 为接触强度
计算依据：弹性力学的赫兹公式
1）表面接触强度（应力）
(1)两圆柱体接触
2021/9/23
Hmax Hmax
F
1 b
2a 2
F
20
H
F
1Eµ 112
1µ22 E2
δH ——最大接触应力； Fμ——接触线单位长度上的应力，=Ｆ／b； ρ——两圆柱体在接触处的综合曲率半径。
B）对变应力情况下的强度：零件失效形式主要为疲劳断裂 （先形成初始裂纹---扩展直到断裂），它不仅与应力的大 小有关，还与应力循环次数有关。因此提出疲劳极限用 δrN的概念 特别是 当r=一定时，应力循环N次后，材料不发生疲劳破坏时
2021/9/2的3 最大应力称为表示。N—δrN关系图为应力疲劳曲线15
应力-应变图
2021/9/23
14
2）将零件在载荷作用下的实际安全系数sδ、sτ与许用安全 系数 [sδ]、[sτ]比较，其强度条件为
sδ=δlim/δ< [sδ]、sτ=τlim/τ< [sτ]
1）
A）对静应力情况下的强度：可以使用以上两种判断方法。 对塑性材料制成的零件取材料的屈服极限δs、τs作为零 件的极限应力；对脆性材料制成的零件取材料的强度极 限sb、τb作为零件的极限应力。
变应力：疲劳点蚀——齿轮、滚动轴承的常见失效形式。
多数出现疲劳点蚀（局部应力大于许用强度）——在循环应力作用下接触表面产生疲劳裂纹，裂纹扩展导致表面小块 金属脱落。点蚀又分：扩张性点蚀（产生于硬度大的材料）；局限性点蚀（产生于软载荷小的材料），疲劳点蚀使零件表 面失去正确形状、降低工作精度、产生噪声和振动、降低零件使用寿命。
在表面接触应力作用下的零件强度称 为接触强度
计算依据：弹性力学的赫兹公式
1）表面接触强度（应力）
(1)两圆柱体接触
2021/9/23
Hmax Hmax
F
1 b
2a 2
F
20
H
F
1Eµ 112
1µ22 E2
δH ——最大接触应力； Fμ——接触线单位长度上的应力，=Ｆ／b； ρ——两圆柱体在接触处的综合曲率半径。
B）对变应力情况下的强度：零件失效形式主要为疲劳断裂 （先形成初始裂纹---扩展直到断裂），它不仅与应力的大 小有关，还与应力循环次数有关。因此提出疲劳极限用 δrN的概念 特别是 当r=一定时，应力循环N次后，材料不发生疲劳破坏时
2021/9/2的3 最大应力称为表示。N—δrN关系图为应力疲劳曲线15
应力-应变图
2021/9/23
14
2）将零件在载荷作用下的实际安全系数sδ、sτ与许用安全 系数 [sδ]、[sτ]比较，其强度条件为
sδ=δlim/δ< [sδ]、sτ=τlim/τ< [sτ]
1）
A）对静应力情况下的强度：可以使用以上两种判断方法。 对塑性材料制成的零件取材料的屈服极限δs、τs作为零 件的极限应力；对脆性材料制成的零件取材料的强度极 限sb、τb作为零件的极限应力。
精密机械设计
精密机械设计第一章精密机械设计的基础知识1、什么是机械？答：一般认为它是“机器”和“机构”的总称2、机器的基本组成要素是什么？答：机械零件3、机器的基本组成部件是什么？答：各种机构4、什么叫部件？答：几个零件的组合体称为部件5、设计精密机械时应满足那些基本要求？答：1、功能要求设计精密机械时首先应满足它的功能要求。
2、可靠性要求要使精密机械在一定的时间内和一定的使用条件下有效的实现预期的功能，则要求其工作安全可靠，操作维修方便。
为此，零件应该具有一定的强度、刚度和振动稳定性等工作能力。
3、精度要求精度是精密机械的一项重要技术指标，设计时必须保证机密机械正常工作时所要求的精度。
4、经济性要求组成精密机械的零、部件能最经济的被制造出来，要求零件结构简单、节省材料、工艺性好，尽量采用标准尺寸和标准件。
5、外观要求设计精密机械时应使其造型美观大方、色泽柔和。
6、强度的概念是什么？答：强度是零件抵抗外载荷作用的能力。
7、什么叫静载荷、变载荷、名义载荷、计算载荷答：静载荷和静应力不随时间变化或变化缓慢的载荷和应力变载荷和变应力随时间作周期性变化的载荷和应力名义载荷在稳定和理想的工作条件下，作用在零件上的载荷计算载荷考虑影响零件强度的各种因素时，将名义载荷乘以某些系数，作为计算时采用的载荷，此载荷称为计算载荷8、什么叫静应力、变应力、应力循环，应力循环的三种形式答：静载荷和静应力不随时间变化或变化缓慢的载荷和应力变载荷和变应力随时间作周期性变化的载荷和应力应力循环应力作周期性变化时，一个周期所对应的应力变化称为应力循环三种形式①当r=-1时，称为对称循环；②当r≠-1时，称为非对称循环；③特例r=0时称为脉动循环9、什么是疲劳极限？何为有限寿命疲劳极限阶段和无限寿命疲劳阶段？答：当循环特性r 一定时，应力循环N 次后，材料不发生疲劳破坏时的最大应力称为疲劳极限，用表示，0N 称为循环基数，0N N ≥区为无限寿命区，0N N ≤区为有限寿命区。
精密机械设计基础
理论位移——B1B0；实际位移——B1′B0′
B1 B0
B 1 ′ B0 ′
位移误差： Δ B1 B0 B1 B0
相对位移误差： Δ Δ
20/13
五. 精度概念（不确定度）
表征测量结果与真实值的接近程度。
精度的高低常用误差的大小来度量，误差
越小，则精度越高（不确定度越小）。
20/07
1. 加工误差 机械零件的实际尺寸和几何形状与理想 值之间的差异。 如：几何参数误差：长度、高度、角度等 几何形状误差：圆度、直线度等 相对位置误差：平行度、垂直度等 造成加工误差的因素十分复杂，如设备、 检具、人为等，正常误差值符合正态分布。
误差在系统中存在累积，可以利用原理 性方法予以控制。
机械设计中控制精度的方法：
公差与配合：标准公差等级、基本偏差
例1：预控制长度尺寸100的精度 设计标注为：100±0.03
0 50 h 7 例2：外圆尺寸精度设计： 0.025
20/14
六. 机械设计的误差分析
1. 设计误差（原理性误差） 采用近似机构代替理想机构（或近似假 设），使得设计的零件或机构在原理上产生 了误差。
规划、方案、技术、施工
2.功能设计法（最重要的设计途径） 以分析产品功能为基点，运用相应技术
手段寻求实现的总体方案设计。
设计主要流程：
主要功能→原理性构思→简图→方案整合
20/02
二. 零件的工作能力及其计算 产品由多机构组成，机构的最小单元是零 件，实现产品预定功能必须保证零件质量。 机械设计要素：运动、动力
σ s( σ b) σ max σ n
20/06
三. 零件的误差 机械制造过程，各类误差客观存在。
B1 B0
B 1 ′ B0 ′
位移误差： Δ B1 B0 B1 B0
相对位移误差： Δ Δ
20/13
五. 精度概念（不确定度）
表征测量结果与真实值的接近程度。
精度的高低常用误差的大小来度量，误差
越小，则精度越高（不确定度越小）。
20/07
1. 加工误差 机械零件的实际尺寸和几何形状与理想 值之间的差异。 如：几何参数误差：长度、高度、角度等 几何形状误差：圆度、直线度等 相对位置误差：平行度、垂直度等 造成加工误差的因素十分复杂，如设备、 检具、人为等，正常误差值符合正态分布。
误差在系统中存在累积，可以利用原理 性方法予以控制。
机械设计中控制精度的方法：
公差与配合：标准公差等级、基本偏差
例1：预控制长度尺寸100的精度 设计标注为：100±0.03
0 50 h 7 例2：外圆尺寸精度设计： 0.025
20/14
六. 机械设计的误差分析
1. 设计误差（原理性误差） 采用近似机构代替理想机构（或近似假 设），使得设计的零件或机构在原理上产生 了误差。
规划、方案、技术、施工
2.功能设计法（最重要的设计途径） 以分析产品功能为基点，运用相应技术
手段寻求实现的总体方案设计。
设计主要流程：
主要功能→原理性构思→简图→方案整合
20/02
二. 零件的工作能力及其计算 产品由多机构组成，机构的最小单元是零 件，实现产品预定功能必须保证零件质量。 机械设计要素：运动、动力
σ s( σ b) σ max σ n
20/06
三. 零件的误差 机械制造过程，各类误差客观存在。
