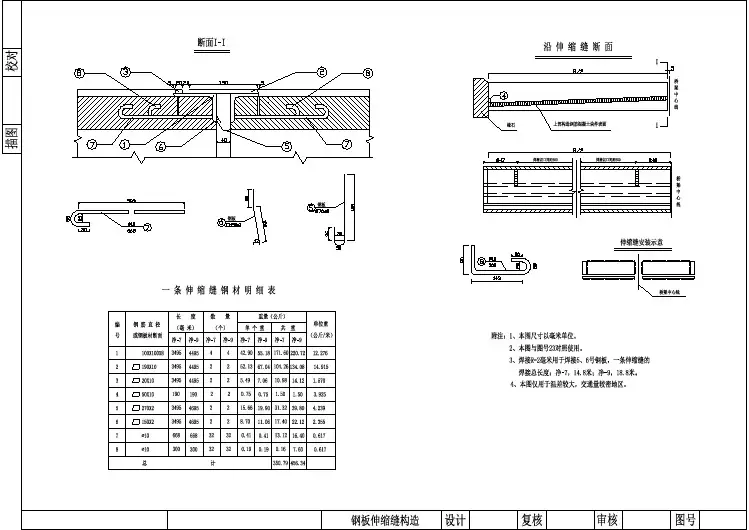

钢板伸缩缝构造图一
伸缩缝
伸缩缝编辑词条建筑伸缩缝也称为伸缩缝，是指为防止建筑物构件由于气候温度变化（热涨、冷缩），使结构产生裂缝或破坏而沿房屋长度方向的适当部位竖向设置的一条构造缝。
伸缩缝是将基础以上的建筑构件如墙体、楼板、屋顶（木屋顶除外）等分成两个独立部分，使建筑物沿长方向可做水平伸缩。
中文名建筑伸缩缝别名伸缩缝功能使建筑物沿长方向可做水平伸缩适用于楼顶、建筑物上方类型GQF-C型、GQF-Z型、GQF-E型等其它伸缩缝又称温度缝目录•1类型简介•2桥梁应用•3构造要求•4设计要点•整体设计•实例设计•结语•5型号简介•6施工工序•7控制要点•8安全安装•9破损原因•10注意事项•11类型•12冲击改进•改进思想•相关弊端类型简介桥梁伸缩缝GQF-C型、GQF-Z型、GQF-E型、GQF-F型、GQF-MZL型,全都是采用热轧整体成型的异伸缩缝型钢材设计的桥梁伸缩缝产品。
其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型桥梁伸缩装置适用于伸缩量80mm以下的的桥梁, GQF-MZL型桥梁伸缩装置型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁.伸缩缝【expansion joint】指的是为适应材料胀缩变形对结构的影响而在结构中设置的间隙。
伸缩缝又称温度缝，是建筑工程常用名词之一。
其主要作用是防止房屋因气候变化而产生裂缝。
其做法为：沿建筑物长度方向每隔一定距离预留缝隙，将建筑物从屋顶、墙体、楼层等地面以上构件全部断开，建筑物基础因其埋在地下受温度变化影响小，不必断开。
伸缩缝的宽度一般为2厘米到3厘米，缝内填保温材料，两条伸缩缝的间距在建筑结构规范中有明确规定。
若建筑物平面尺寸过长，因热胀冷缩的缘故，可能导致在结构中产生过大的温度应力，需在结构一定长度位置设缝将建筑分成几部分，该缝即为温度缝。
对不同的结构体系，伸缩缝间的距离不同，我国现行规范《混凝土结构设计规范》GB50010-2010对此有专门规定。
主桥SSFB-400型伸缩缝构造示意图
图文详解桥梁的伸缩缝施工，再也不是现场小白了
图文详解桥梁的伸缩缝施工，再也不是现场小白了导读：本文分为两个部分1、概述2、施工工艺正文1、概述：概念：为适应材料胀缩变形对结构的影响，为了使车辆平稳通过桥面，而在桥梁结构的两端设置的间隙称为伸缩缝装置分类：对接式、钢制支承式、橡胶组合剪切式、模数支承式、无缝式五大类安装要求：满足梁体的自由伸缩耐久性、行驶的舒适性、防水性及施工方便适应温度变化混凝土的徐变及收缩引起的伸缩，梁的挠度等因素引起的伸缩变化等。
第1～4类伸缩缝结构示意图1.桥面铺装2.伸缩缝装置的锚固系统3.伸缩装置的伸缩体4.梁（板）体第5类伸缩缝结构示意图1.桥面铺装2.桥面整体化混凝土3.伸缩体4.梁（板）体5.锯鏠第1～4类伸缩缝施工工序第5类伸缩缝施工工序第1～4类伸缩缝施工第5类伸缩缝施工施工工艺㈠无缝伸缩缝施工工艺概念：接缝构造不伸出桥面时，在桥梁端部的伸缩间隙中填入弹性材料并铺上防水材料，然后在桥面铺装层铺筑粘弹性复合材料，使伸缩接缝处的桥面铺装与其它铺装部分形成一连续体，以连接缝的沥青混凝土等材料的变形承受伸缩的一种构造。
施工工艺1.开槽2.整平、干燥和清洁4.海绵泡沫条5.倒料6.铺钢板7.盖钢板：8.做伸缩缝：（1）将石子加热至200℃左右，倒入槽内推平4㎝厚，快速用手动压实板压实，然后均匀灌入加热好的BJ-200伸缩缝料，直到石子表面没有气泡为好。
（2）把石子与BJ-200伸缩缝料（比例为5：1）一起搅拌，把拌好后的混合料倒入槽内推平，推平后高出路面5㎜。
9.等到混合料温度降到70℃时，平板式压实机沾上水，放到混合料上震动压实。
10．混合料压实后，在槽两边距离槽口3㎝处各粘贴一条胶带纸。
11．铺砂12．做完以上工作后，等3个小时伸缩缝冷却后就可以通车。
施工质量控制：水平方向的伸缩量达±25㎜；垂直方向的伸缩量达±3㎜优点：易施工完全防水提供平稳行驶的路面施工快速易维修可以于相接路面一起修补免维护可以进行面层防滑修饰㈡板式橡胶伸缩缝施工工艺施工程序：桥面整体铺装→切缝→预留槽清理→将L螺栓、底角钢固定在定位支架上，一起放入预留槽内→布设横向钢筋，并通过∏形钢筋把它们同预埋筋焊接在一起→在混凝土接缝表面涂打底料→浇筑锚固系统的树脂混凝土→及时拆除定位支架→养生→安装伸缩体→完工。
[QL-126]伸缩缝构造图(一)
![[QL-126]伸缩缝构造图(一)](https://img.taocdn.com/s3/m/0b13ca9a844769eae109ed52.png)
