施工图所有符号含义
景观施工图中的符号含义
景观施工图中的符号含义
“FL”表示的是完成面的标高
“RL”原始标高；
“HP”最高点；
“LP”最低点；
“TF”顶标高；
“TRK”石块顶部；
“TSW”坐凳标高；
“TOP”顶点；
“TS”种植土标高
“FG”完成土标高
“BM”坡底标高
“TM”坡顶标高
“BP”种植槽底标高
“W F”水景区域；
“WL”是水面的标高；
“BF”是水底标高；
“TFW”跌水堰顶标高；
“POND”池塘及小溪；
“TW”墙顶标高；
“BW”墙底；
“TST”台阶顶部标高；
“B ST”台阶底部标高；
“T C”路牙顶；
“B C”路牙底；
“BL”池底标高；
“PA”种植区；
“PPA”私家花园区域；“LAWN”草坪区域；“MPA”移动绿化容器；“FF”室内楼地面标高；“FG”室外软景完成面标高；“BS”踏步底标高；
“BR”栏杆扶手底标高；“TR”栏杆标高；
“T P”栏杆顶标高；
“T PL”栏杆柱顶标高；“SL”结构板顶标高；“FF”室内楼地面标高；。
施工图中常用的符号
施工图中常用的符号（一）定位轴线—-用来确定主要承重结构和构件(柱、梁、承重墙、屋架、基础等)的位置。
以便施工时定位放线和查阅图纸。
1. 国标规定定位轴线的绘制线型:细单点长划线轴线编号的圆(用模板绘制，不能徒手绘制):细实线，直径8mm编号（以平面图为例)：水平方向，从左向右依次用阿拉伯数字编写。
竖直方向，从下向上依次用大写拉丁字母编写（不能用I、O、Z，以免与数字1、0、2混淆).2。
标注位置图样对称时，一般标注在图样的下方和左侧；图样不对称时，以下方和左侧为主，上方和有方也要标注。
3。
分轴线的标注对应次要承重构件,不用单独划为一个编号，可以用分轴线表示。
表示方法：用分数进行编号，以前一轴线编号为分母，阿拉伯数字（1、2、3)为分子依次编写.4. 详图中的轴向编号轴线编号的圆(用模板绘制）：直径10mm,细实线绘制。
当某一详图适用几个轴线时，其表示方法。
（二）标高符号在总平面图、平面图、立面图、剖面图上，经常有需要标注高度的地方。
不同图样上的标高符号的绘制各不相同.1. 平面图的标高符号：用相对标高，保留三位小数2。
立面图、剖面图的标高符号：用相对标高,保留三位小数3. 总平面图的标高符号（室内、室外)：用绝对标高，保留两位小数如标高数字前有“－"号，表示该完成面低于零点标高。
（三)索引符号和详图符号为了方便查找构件详图，用索引符号可以清楚地表示出详图的编号,详图的位置和详图所在图纸的编号。
1。
索引符号绘制方法：引出线指在要画详图的地方，引出线的另一端为细实线、直径10mm 的圆，引出线应对准圆心。
在圆内过圆心画一水平细实线，将圆分为两个半圆。
当索引符号用于索引剖面详图时,应在被剖切的部位绘制剖切位置线，引出线所在一侧应为投射方向.编号方法:上半圆用阿拉伯数字表示详图的编号;下半圆用阿拉伯数字表示详图所在图纸的图纸号，若详图与被索引的图样在同一张图纸上，下半圆中间画一水平细实线；如详图为标准图集上的详图，应在索引符号水平直径的延长线上加注标准图集的编号。
建筑施工图常用符号列表
建筑施工图作为专业的建筑图纸，具有一个严格的符号使用规则，这种专用的行业语言是保证不同的建筑施工人员能够读懂图纸的必要手段。下面向大家简单介绍一些建筑施工图的常用符号:
名称
线型符号
说明
索引符号
1.上部数字表示祥图编号
2.下部数字表示详图所在图纸号,如果详图在本页内的话,可用水平细实线表示
3.第三个符号，只适用钢筋杆件零件等设备的编号
4.第四个符号是带有方向的，用的人比较多
对称符号
用两组平行线表示，平行线距离2~3mm,平行线两侧长短相等，总长度为6~10mm
引出线
1.说文字写在横线上
2.共有同一种文字说明的引出线
3.多层构造说明的引出线
坡度
1.百分数表示坡度比例
2.下图多用于屋面
标高
1.表示建筑构造的高度位置，以三角尖所指的位置为准
2.用于一般图上为空心三角形，如为全黑三角形，只用于总平面图上
施工图纸符号大全
施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。
施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。
本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。
一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。
例如，墙壁、天花板和地面都可以用直线表示。
2、圆：圆通常用来表示圆形物体或曲面。
例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。
3、矩形：矩形通常用来表示方形物体或平面。
例如，窗户、门和墙壁都可以用矩形表示。
4、弧形：弧形代表曲线形状的物体或表面。
例如，穹顶、拱形门和曲线墙面都可以用弧形表示。
二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。
每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。
2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。
每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。
三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。
每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。
2、柱子符号：柱子符号代表建筑物中的支撑柱。
每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。
四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。
例如，箭头表示测量方向，波浪线表示连续测量。
2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。
例如，三角形表示标高的高度，虚线表示相对高度。
总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。
掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。
本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。
建筑施工图中符号大全
建筑施工图中符号大全引言建筑施工图作为一种重要的工程图纸，用于指导和记录建筑项目的施工过程。
其中，使用了许多特定的符号来表示不同的建筑元素、材料和施工方式。
本文将介绍建筑施工图中常见的符号，并提供相关解释和示例。
1. 符号分类建筑施工图中的符号可以根据其功能和用途进行分类，主要包括以下几类：1.1 标志符号标志符号用于标识建筑平面图中的不同标志点或标记，通常包括箭头、划线符号等。
例如：•建筑物入口的标志符号：➡️•逃生通道的标志符号：➡️1.2 构件符号构件符号用于表示建筑设计中的构件元素，如墙壁、柱子、梁等。
通常用简化的几何图形来表示，例如：•墙壁的符号：➡️•柱子的符号：➡️1.3 建筑材料符号建筑材料符号用于表示建筑施工图中使用的不同材料类型，如砖石、混凝土、玻璃等。
符号会根据材料的特色和属性进行设计，例如：•砖石的符号：➡️•玻璃的符号：➡️1.4 设备符号设备符号用于表示建筑施工图中的设备元件，如管道、排风扇、电缆等。
符号会根据设备的功能和形状进行设计，例如：•水管的符号：➡️•电缆的符号：⚡️2. 符号示例下面将介绍一些常见的建筑施工图符号，并提供相应的示例图：2.1 建筑物入口标志符号：➡️示例图：➡️________/ \\| |\\ __________/2.2 墙壁构件符号：➡️示例图：➡️➡️➡️➡️➡️➡️➡️➡️2.3 砖石建筑材料符号：➡️示例图：➡️➡️➡️➡️➡️➡️➡️➡️➡️➡️2.4 水管设备符号：➡️示例图：➡️➡️➡️➡️➡️➡️➡️➡️➡️➡️3. 结论本文介绍了建筑施工图中常见的符号，并提供了对应的解释和示例图。
这些符号在建筑施工图中起到了标识、表示和记录的重要作用，为建筑施工提供了必要的信息和指导。
对于建筑从业者来说，熟悉和理解这些符号是十分重要的。
希望本文可以为读者提供一些帮助和参考。
请注意，此文档仅提供了一些常见的建筑施工图符号示例，并不能覆盖所有的符号类型。

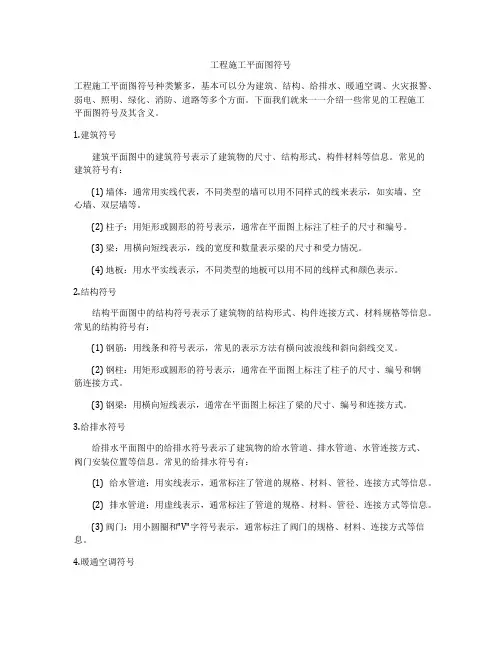

工程施工平面图符号
工程施工平面图符号工程施工平面图符号种类繁多，基本可以分为建筑、结构、给排水、暖通空调、火灾报警、弱电、照明、绿化、消防、道路等多个方面。
下面我们就来一一介绍一些常见的工程施工平面图符号及其含义。
1.建筑符号建筑平面图中的建筑符号表示了建筑物的尺寸、结构形式、构件材料等信息。
常见的建筑符号有：(1) 墙体：通常用实线代表，不同类型的墙可以用不同样式的线来表示，如实墙、空心墙、双层墙等。
(2) 柱子：用矩形或圆形的符号表示，通常在平面图上标注了柱子的尺寸和编号。
(3) 梁：用横向短线表示，线的宽度和数量表示梁的尺寸和受力情况。
(4) 地板：用水平实线表示，不同类型的地板可以用不同的线样式和颜色表示。
2.结构符号结构平面图中的结构符号表示了建筑物的结构形式、构件连接方式、材料规格等信息。
常见的结构符号有：(1) 钢筋：用线条和符号表示，常见的表示方法有横向波浪线和斜向斜线交叉。
(2) 钢柱：用矩形或圆形的符号表示，通常在平面图上标注了柱子的尺寸、编号和钢筋连接方式。
(3) 钢梁：用横向短线表示，通常在平面图上标注了梁的尺寸、编号和连接方式。
3.给排水符号给排水平面图中的给排水符号表示了建筑物的给水管道、排水管道、水管连接方式、阀门安装位置等信息。
常见的给排水符号有：(1) 给水管道：用实线表示，通常标注了管道的规格、材料、管径、连接方式等信息。
(2) 排水管道：用虚线表示，通常标注了管道的规格、材料、管径、连接方式等信息。
(3) 阀门：用小圆圈和"V"字符号表示，通常标注了阀门的规格、材料、连接方式等信息。
4.暖通空调符号暖通空调平面图中的暖通空调符号表示了建筑物的供暖系统、通风系统、空调系统、管道连接方式、设备位置等信息。
常见的暖通空调符号有：(1) 空调设备：用方形或圆形的符号表示，通常标注了设备的型号、规格、功率、连接方式等信息。
(2) 风管：用虚线表示，通常标注了风管的规格、材料、管径、连接方式等信息。
施工图常用符号及图例(很好很实用的)
2、索引符号与详图符号
连接符号 折断符号 4、引出线 对称符号 5、其他符号 指北针与风玫瑰 6、常用图例符号
为了使房屋施工图的图面 统一而整洁，制图标准对 常用的符号、图例画法做 了明确的规定。
3、标高符号
建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
引出线
多层构造引出线
共用引出线
5、其他符号
连接符号
1、用途 对于较长的构件，当其长度 方向的形状相同或按一定规律 变化时，可断开绘制，断开处 应用连接符号表示。 2、画法 连接符号为折断线(细实线) ，并用大写拉丁字母表示连接 编号。
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。 • （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号 对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； （2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之 间，有的需要用附加轴线表示，附加轴线用分数编号。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时 注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
附加定位轴线的编号
详图的轴线编号
2、索引符号与详图符号
1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图 符号。 2、画法： （1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直 径均应以细实线绘制。 （2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位 线， 并以引出线引出索引符号，引出线所在的一侧为投射方向。
水电施工图中符号表示
水电施工图中符号表示水电施工图中符号表示SC：钢管PC VC 聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV:电视线PE：接地（黄绿相兼）PEN:接零(蓝色) 3 项线(火线)：A 项（黄）KV 电压)千伏B 项(绿）C 项（红）BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC-—用阻燃塑料管敷设DGL-—用电工钢管敷设VXG——用塑制线槽敷设GXG-—用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM--沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA-—暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R--—嵌入式BR-——墙壁内安装（4)设备标注方法' ⑦配电线路的标注方法a—-b（c×d）e—-f 其中：a-—回路编号b——导线型号c——导线根数d--导线截面e—-敷设方式及穿管管径f—-敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b——型号或编号c-—每盏照明灯具的灯泡个数d--灯泡容量，W e-—灯泡安装高度,m f—-安装方式L—-光源种类，白炽灯或荧光灯PC：PVC 聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV：电视线PE：接地（黄绿相兼）PEN:接零（蓝色）3 项线（火线）：A 项(黄）B 项(绿）C 项(红）KV：(电压）千伏BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL--沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L——链吊式G--—管吊式B——壁装式R———嵌入式BR——-墙壁内安装（4)设备标注方法' ⑦配电线路的标注方法a—-b(c× d）e——f 其中：a--回路编号b—-导线型号c-—导线根数d--导线截面e--敷设方式及穿管管径f—-敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法: 灯具吸顶安装标注方法: 其中：a——灯数b—-型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能,描述电气工程的工作原理，提供安装技术数据和使用维护的依据. 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
施工图常用符号与图例(超级棒)
引出线
• 1、定义
• ⑴ 剖面图 假想用剖切面（平面或曲面）剖开物 体，移去观察者和剖切面之间的部分，将剩余部 分物体（与剖切面接触的区域内画上剖面线或材 料图例）向投影面投射所得的图形，称为剖面图 。
• ⑵ 断面图 假想用剖切面将物体某处切断，仅画 出该剖切面与物体接触部分（区域内画上剖面线 或材料图例）即剖切面截割物体的截断面图形， 称为断面图。剖面图包含了相应的断面图。
1、定位轴线
定位轴线应用细单点长画线绘制，圆用细实线绘制，直径为8mm10mm，定位轴线圆的圆心应在定位轴线的延长线或延长线的折线上 。 1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。
• （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
对称符号
1、用途 当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符
号，以节省图纸篇幅。 2、画法
在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。 平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等 。
标高符号及标高数字的注写
4、引出线
1、画法 （1）引出线是对图样上某些部位引出作文字说明、尺寸标注和
索引详图等用的，应以细实线绘制。可采用水平方向的直线或 者水平方向长30°，45 °，60 °，90 °的直线和折线。 （2）文字说明宜注写在横线的上方，也可注写在横线的端部。 （3）索引详图的引出线，应对准索引符号的图心 （4）对于同时引出几个相同部分的共用引出线，引出线应相互 平行，也可画成集中于一点的放射线
常用建筑图纸符号大全【完整版】
12施工网免费为您提供最详细的 建筑常用构件代号大全，包括柱代号、墙柱代号、梁代号、墙梁代号以及其他54种 建筑图纸符号大全 都有。
一、柱代号二、墙柱代号三、梁代号四、墙梁代号五、54种建筑图纸符号大全如果您想下载以上所有常用建筑图纸符号大全，请点击以下的一键下载按钮进行下载一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级 钢筋符号 。
1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
电气施工图中的一些符号解释
电气施工图中的一些符号解释符号解释1、电气图中BV-3*2.5PC20WC-SCE是什么意思？BV指聚氯乙烯绝缘绝缘电线，3*2.5指3根芯线为2.5平方毫米粗的导线，PC20WC指电线穿φ20的硬塑料管在墙内暗敷，SCE指在吊顶内穿金属管敷设。
2、电气施工图配电箱中C65N-2/1P,ie=10A,BV(3*2.5)G15-Wc 分别代表什么意思？C65N-2/1P 表示 1P+N 就是单片两进两出 65ABV(3*2.5)G15-Wc是阻燃铜芯线，导线截面是3*2.5平方，钢管敷设，管径是15；敷设在墙内。
3、电气施工图配电箱中C65N-2/1P,IE=10A BV(2*2.5+1*2.5)G15-WE,BE分别代表什么意思？C65N-2/1P 只有一对接点的施耐德牌微断IE=10A 国标额定电流10ABV(2*2.5+1*2.5)不明白BV为铜塑线2*2.5为两根2.5平的铜塑线 1X1.5指地线的截面积，G15为安装设备型号， WE安装方式，BE 沿屋架或跨屋架敷设。
4、L1 C65N-1P+N16A BV-3*2.5 KBG20 ACC WL1 电气系统中表示什么意思？L1 A相，C65N-1P +N16A 施耐德C65N系列断路器双进双出带漏电保护额定电流16A，BV-3*2.5 3根2.5mm2的聚氯乙烯铜导线，KBG20 穿20的KBG管，ACC暗敷在不能进入的顶棚内，WL1 是回路序号。
5、C65N-C10A/1PWL1 BV-3X2.5mm2 JDG20 WC 什么意思？C65N-C10A/1P 断路器（空开允许65的空气开关,也就是漏电保护），10A是最大通过电流，1P是指有几个位，WL1 回路代号，BV-3X2.5mm2 聚氯乙烯绝缘3相线截面积2.5mm2，JDG20－穿直径20的JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)，wc：暗敷设在墙内。
6、C65N-D16A/2P+vigi l△n=30mA是什么意思啊？C65是型号名称，N表示：分断能力为6000A，D表示：D型脱扣曲线，也就是动力保护，比如电动机之类的，16A表示：额定电流为16A，2P表示：2级可以接2个火线或一火线一零线，vigi l△n=30mA表示漏电保护附件，额定剩余动作电流为30mA。
建筑施工图的常见符号
建筑施工图的常见符号@表示钢筋间距Φ表示钢筋型号，CAD快捷键一览创建三维阵列 3A 创建三维面 3F在三维空间创建由直线段组成的多段线 3P在二维和三维空间中将某对象与其他对象对齐 AL 加载 AutoLISP、ADS 和 ARX 应用程序AP 创建圆弧 A计算对象或定义区域的面积和周长 AA 创建按指定方式排列的多重对象拷贝 AR 执行外部数据库命令的管理功能 AAD 输出选择对象的链接信息 AEX管理对象和外部数据库之间的链接 ALI显示并编辑表数据并创建链接和选择集 ARO从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句ASQ 创建属性定义 -AT改变不依赖于块定义的属性信息 -ATE 用图案填充封闭区域 H或BH 根据选定对象创建块定义 -B 用对话框定义块 B用封闭区域创建面域或多段线 BO（使用命令行）用封闭区域创建面域或多段线 -BO 部分删除对象或把对象分解为两部分BR 给对象加倒角 CHA修改现有对象的特性 -CH根据圆心和直径或半径绘制圆 C 复制对象 CO或CP 创建属性定义 AT编辑单个块的可变属性 ATE修改对象的颜色、图层、线型和厚度 CH 设置新对象的颜色 COL 编辑文字和属性定义 ED 显示夹点并设置颜色 GR 创建并修改标注样式 D 插入块或另一图形 I控制现有对象的特性 MO REN 设置绘图辅助工具 RM 设置对象选择模式 SE管理已定义的用户坐标系 UC 选择预置用户坐标系 UCP控制坐标和角度的显示格式及精度 UN 创建和恢复视图 V设置三维观察方向 VP创建对齐线性标注 DAL或DIMALI 创建角度标注 DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线 DCE从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT 创建圆和圆弧的直径标注 DDI或 DIMDIA 编辑标注 DED或DIMED创建线性尺寸标注 DLI或DIMLIN 创建坐标点标注 DOR或DIMORD 替换标注系统变量DOV或DIMOVER创建圆和圆弧的半径尺寸标注 DRA或DIMRAD 在命令行创建和修改标注样式 DST或DIMSTY 移动和旋转标注文字 DIMTED 测量两点之间的距离和角度 DI将点对象或块沿对象的长度或周长等间隔排列 DIV 绘制填充的圆和环 DO修改图像和其他对象的显示顺序 DR 打开鸟瞰视图窗口 AV输入文字时在屏幕上显示 DT 定义平行投影或透视视图 DV 创建椭圆或椭圆弧 EL 从图形删除对象 E将组合对象分解为对象组件 X 以其他文件格式保存对象 EXP 延伸对象到另一对象 EX通过拉伸现有二维对象来创建三维实体 EXT 给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表 FI 创建对象的命名选择集 G 使用命令行创建选择集 -G用图案填充一块指定边界的区域 -H 修改现有的图案填充对象 HE重生成三维模型时不显示隐藏线 HI以多种格式向 AutoCAD 图形文件中插入图像 IM 使用命令行插入图像 -IM控制选定图像的亮度、对比度和褪色度 IAD 向当前图形中定义并附着新的图像对象 IAT 为单个图像对象创建新剪切边界 ICL向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP 将命名块或图形插入到当前图形中 -I 插入链接或嵌入对象 IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体 INF 从两个或多个实体或面域的交集创建组合实体或面域 IN管理图层 LA在命令行上执行 LAYER 命令 -LA创 LE或LEAD 拉长对象 L创建、加载和设置线型 LT使用命令行创建、加载和设置线型 -LT 显示选定对象的数据库信息 LI或LS 设置线型比例因子 LTS把某一对象的特性复制到其他若干对象 MA 将点对象或块按指定的间距放置 ME 创建对象的镜像副本 MI 创建多线 ML在指定方向上按指定距离移动对象 M 从图纸空间切换到模型空间视口 MS 创建多行文字 T 或MT使用命令行创建多行文字 -T创建浮动视口和打开现有的浮动视口 MV创建对象的等距线，如同心圆、平行线和平行曲线 O 设置运行对象捕捉模式并修改靶框大小 OS使框大小 -OS 移动显示在当前视口的图形 P 使用命令行移动视口 -P插入剪贴板数据并控制数据格式 PA 编辑多段线和三维多边形网格 PE 创建二维多段线 PL将图形打印到绘图仪、打印机或文件 PLOT 创建点对象 PO创建用多段线表示的正多边形 POL 自定义 AutoCAD 系统参数的设置 PR 显示打印图形的效果 PRE从模型空间视口切换到图纸空间 PS删除数据库中未用的命名对象，例如块或图层 PU 退出 AutoCAD EXIT 绘制矩形多段线 REC 刷新显示当前视口 R 刷新显示所有视口 RA重生成图形并刷新显示当前视口 RE 重新生成图形并刷新所有视口 REA从选择的一组现有对象中创建面域对象 REG 修改对象名 -REN创染图像 RR 沿轴旋转二维对象以创建实体 REV 绕基点旋转对象 RO 设置渲染系统配置RPR在 X、Y 和 Z 方向等比例放大或缩小对象 SC 从脚本文件执行一系列命令 SCR 用剖切平面和实体截交创建面域 SEC 列出系统变量并修改变量值 SET 显示当前视口图形的着色图像 SHA 用平面剖切一组实体 SL规定光标按指定的间距移动 SN 创建二维填充多边形 SO 检查图形中文字的拼写 SP 创建二次或三次样条曲线 SPL 编辑样条曲线对象 SPE 移动或拉伸对象 S 创建命名样式 ST用差集创建组合面域或实体 SU校准、配置、打开和关闭已安装的数字化仪 TA 设置当前三维实体的厚度 TH控制对图纸空间的访问以及控制视口的行为 TI 创建形位公差标注 TOL显示、隐藏和自定义工具栏 TO 创建圆环形实体 TOR用其他对象定义的剪切边修剪对象 TR 通过并运算创建组合面域或实体 UNI 设置坐标和角度的显示格式和精度 -UN 保存和恢复已命名的视图 -V设置图形的三维直观图的查看方向 -VP 将块对象写入新图形文件 W创建三维实体使其倾斜面尖端沿 X 轴正向 WE 将一个外部参照附加到当前图形中 XA 将外部参照依赖符号绑定到图形 XB 使用命令行执行XBINDW命令 -XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面 XC 创建无限长的直线，称为参照线 XL 控制图形中的外部参照 XR使用命令行执行XREF命令 -XR放大或缩小当前视口对象的外观尺寸 Z。
施工图常用符号及图例(很好很实用的)
类似于对文章中的字词 等进行解释
5
索引符号与详图符号
6
7
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸
，它仅使用在建筑总平面图中。
相对标高:以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如
楼面、台阶顶面等标高。
结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁
顶面等标高。
2、标高符号画法及标高尺寸标注
（1）等腰直角三角形，细实线绘制，斜边上的高约3mm；
（2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形
（3）符号尖端应指被注高度的位置，一般应向下，也可向上。
ห้องสมุดไป่ตู้
全年静风频率
用八或十六N 个罗盘方 向定NW 位,是指从外面NE 重吹庆 向地区中心的。其中: 粗实线表示全年平均 风NW 向; 虚3线3 表示夏季E 平均风向; 细实线 表示SW 冬季平均风向SE; 风向为从外S 指向中心。
图 6-3 风向频率玫瑰图
风（向玫瑰）频率图（2）
17
坡度
在施工图中对倾斜部分的标注，通常用坡 度（斜度）来表示，当坡度方向不明显时 ，在坡度的数字下面应加注坡度符号，坡 度符号一般指向下坡方向 （1）坡度较大时采用 （2）坡度一般时采用 （3）坡度平坦且坡度方向不明显时采用 （4）道路及路面的坡度标志 本图适用于总图 （5）管道的坡度标志
18
6、常用图例符号 建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
教你看懂施工图符号
教你看懂施工图符号钢筋平法图集常用符号解释•la：非抗震构件的钢筋锚固长度。
••laE：抗震构件的钢筋锚固长度。
••bw：剪力墙的厚度。
••bf：转角处的暗柱的厚度。
••ln：梁的净跨度。
••llE：钢筋的搭接长度。
••hc：支座的净宽度。
••λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，••二级不宜大于150mm。
••bf：剪力墙厚度。
••bc：端柱端头的宽度。
••b w：剪力墙厚度。
••lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
••ln：梁跨度值。
••lae：纵向受拉钢筋抗震锚固长度。
••la：受拉钢筋最小锚固长度。
••lle：纵向受拉钢筋抗震(绑扎)搭接长度。
••ll：纵向受拉钢筋非抗震绑扎搭接长度。
••lni：梁本跨的净跨值。
••hac：暗柱长度。
••Hn：所在楼层的柱净高。
••hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
••hw：抗震剪力墙墙肢的长度（也表示梁净高）。
••hb：梁截面高度。
••Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
•••各类结构构件名称代码1柱KZ-框架柱•KZZ-框支柱•XZ-芯柱•LZ-梁上柱•QZ-剪力墙上柱••2剪力墙（1）墙柱•YDZ-约束边缘端柱•YAZ-约束边缘暗柱•YYZ-约束边缘翼墙柱•YJZ-约束边缘转角柱•GDZ-构造边缘端柱•GAZ-构造边缘暗柱•GYZ-构造边缘翼墙柱•GJZ-构造边缘转角柱•AZ-非边缘暗柱•FBZ-扶壁柱••（2）墙身•Q-剪力墙••（3）墙梁•LL-连梁（无交叉暗撑、钢筋）•LL（JC）连梁（有交叉暗撑）（03G）•LL（JG）连梁（有交叉钢筋）（03G）•LL（JC）连梁（对角暗撑配筋）•LL（JX）连梁（交叉斜筋配筋）•LL（DX）连梁（集中对角斜筋配筋）•AL-暗梁•BKL-边框梁••（4）墙洞•JD-矩形洞口•YD-圆形洞口••3梁KL-楼层框架梁•WKL-屋面框架梁•KZL-框支梁•L-非框架梁•XL-悬挑梁•JZL-井字梁••4梁板式筏形基础JZL-基础主梁•JCL-基础次梁•LPB-梁板筏基础平板••5平板式筏形基础ZXB-柱下板带•KZB-跨中板带•BPB-平板筏基础平板••6筏形基础相关构造类型SZD-上柱墩•XZD-下柱墩•WZJ-外包式柱脚•MZJ-埋入式柱脚•JK-基坑•HJD-后浇带••7楼板LB-楼面板•WB-屋面板•YXB-延伸悬挑板•XB-纯悬挑板••8板带ZSB-柱上板带•KZB-跨中板带••9楼板相关构造类型JQD-纵筋加强带•HJD-后浇带•ZMx-柱帽•SJB-局部升降板•JY-板加腋•BD-板开洞•FB-板翻边•TY-板挑檐•Crs-角部加强筋•Cis-悬挑阴角加强筋•Ces-悬挑阳角放射筋•Rh-抗冲切箍筋•Rb-抗冲切弯起筋••10独立基础DJj-普通独立基础阶形•DJp-普通独立基础坡形•BJj-杯口独立基础阶形•BJp-杯口独立基础坡形••11条形基础梁JL-基础梁•JQL-基础圈梁••12条形基础底板TJBp-条形基础底板坡形•TJBj-条形基础底板阶形••13独立承台CTj-独立承台阶形•CTp-独立承台坡形••14承台梁CTL-承台梁••15基础连梁JLL-基础连梁••16地下框架梁DKL-地下框架梁•17基础相关构造类型CJQ-窗井墙•JLL-基础连系梁•HJD-后浇带•SZD-上柱墩•XZD-下柱墩•JK-基坑（沟）•。
施工图常用符号及图例
•
安全在于心细，事故出在麻痹。20.10.2720.10.2704:31:4004:31:40October 27, 2020
•
踏实肯干，努力奋斗。2020年10月27日上午4时31分 20.10.2720.10.27
•
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月27日星期 二上午4时31分 40秒04:31:4020.10.27
•
人生得意须尽欢，莫使金樽空对月。04:31:4004:31:4004:3110/27/2020 4:31:40 AM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.2704:31:4004:31Oc t-2027- Oct-20
•
加强交通建设管理，确保工程建设质 量。04:31:4004:31:4004:31Tuesday, October 27, 2020
1、用途 用来表示该地区常年的风向 频率和房屋的朝向。 2、画法
根据当地多年平均统计的各个方向吹 风次数的百分数，按一定比例绘制的 。 3、阅读
风的吹向是指从外吹向中心。实线 范围表示全年风向频率，虚线范围表 示夏季风向频率。
N 风玫瑰图
② 风（向频率）玫瑰图
北
西
东
南
风（向频率）玫瑰图（1）
全年静风频率
上海环球金融中心
位于中国上海陆家嘴的一栋摩天大楼，2008年8月29日竣工。楼高492 米，地上101层，是目前中国第3高楼（截至2014年）、世界最高的平 顶式大楼。开发商为“上海环球金融中心有限公司”，1995年由日本森 大厦株式会社主导兴建。
谢谢
•
树立质量法制观念、提高全员质量意 识。20.10.2720.10.27Tuesday, October 27, 2020
施工图上常用符号大全
施⼯图上常⽤符号⼤全施⼯图纸常⽤的符号集锦2018-03-08⼴联达造价圈⼴联达造价圈⼀、钢筋平法图集常⽤符号解释la :⾮抗震构件的钢筋锚固长度。
laE :抗震构件的钢筋锚固长度。
bw :剪⼒墙的厚度。
bf :转⾓处的暗柱的厚度。
In :梁的净跨度。
IIE :钢筋的搭接长度。
he :⽀座的净宽度。
Av:为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2 ，应按360N/mm2 计算；箍筋或拉筋沿竖向间距：⼀级不宜⼤于100mm ,⼆级不宜⼤于150mm 。
bf :剪⼒墙厚度。
be :端柱端头的宽度。
bw :剪⼒墙厚度。
1c :为约束边缘构件沿墙肢的长度，不应⼩于图集中表内的数值、1.5bw 和450mm 三者的最⼤值，有翼墙或端柱时尚不应⼩于翼墙厚度或端柱沿墙肢⽅向截⾯⾼度；加300mm 。
In :梁跨度值。
lae :纵向受拉钢筋抗震锚固长度。
la :受拉钢筋最⼩锚固长度。
lie :纵向受拉钢筋抗震（绑扎）搭接长度。
II :纵向受拉钢筋⾮抗震绑扎搭接长度。
Ini :梁本跨的净跨值。
hac :暗柱长度。
Hn :所在楼层的柱净⾼。
hc :柱截⾯长边尺⼨（圆柱为截⾯直径），也表⽰为端柱的宽度。
hw :抗震剪⼒墙墙肢的长度（也表⽰梁净⾼）。
hb :梁截⾯⾼度。
Ac :为计算边缘构件纵向构造钢筋的暗柱或端柱的截⾯⾯积。
、各类结构构件名称代码1、柱KZ——-框架柱KZZ —-框⽀柱XZ——芯柱LZ-梁上柱——QZ - 剪⼒墙上柱2、剪⼒墙(1 ) 墙柱YDZ —-约束边缘端柱YAZ —-约束边缘暗柱YYZ ——约束边缘翼墙柱YJZ —约束边缘转⾓柱GDZ ――构造边缘端柱GAZ ――构造边缘暗柱GYZ ――构造边缘翼墙柱GJZ――构造边缘转⾓柱AZ ――⾮边缘暗柱FBZ——扶壁柱（2 ）墙⾝Q――剪⼒墙（3）墙梁LL――连梁（⽆交叉暗撑、钢筋）LL（ JC）连梁（有交叉暗撑）（03G）LL（ JG）连梁（有交叉钢筋）（03G）LL（ JC）连梁（对⾓暗撑配筋）LL（ JX）连梁（交叉斜筋配筋）LL（ DX）连梁（集中对⾓斜筋配筋）AL——暗梁BKL ――边框梁(4 )墙洞JD——矩形洞⼝YD――圆形洞⼝3、梁KL――楼层框架梁WKL ――屋⾯框架梁KZL ――框⽀梁L――⾮框架梁XL ――悬挑梁JZL ――井字梁4、梁板式筏形基础JZL――基础主梁JCL――基础次梁LPB――梁板筏基础平板5、平板式筏形基础ZXB ――柱下板带KZB ――跨中板带BPB――平板筏基础平板6、筏形基础相关构造类型SZD——上柱墩XZD——下柱墩WZJ——外包式柱脚MZJ——埋⼊式柱脚JK――基坑HJD ――后浇带7、楼板LB——楼⾯板WB ――屋⾯板YXB――延伸悬挑板XB――纯悬挑板8、板带ZSB——柱上板带KZB ――跨中板带9、楼板相关构造类型JQD ――纵筋加强带HJD ――后浇带ZMx——柱帽SJB ---- 局部升降板JY——板加腋BD ――板开洞FB――板翻边TY――板挑檐Crs ――⾓部加强筋Cis ――悬挑阴⾓加强筋Ces ――悬挑阳⾓放射筋Rh ――抗冲切箍筋Rb――抗冲切弯起筋10、独⽴基础DJj ――普通独⽴基础阶形DJp ――普通独⽴基础坡形BJj――杯⼝独⽴基础阶形BJp ――杯⼝独⽴基础坡形11、条形基础梁JL――基础梁JQL――基础圈梁12、条形基础底板TJBp ――条形基础底板坡形TJBj ――条形基础底板阶形13、独⽴承台CTj——独⽴承台阶形CTp——独⽴承台坡形14、承台梁CTL——承台梁。
施工图符号大全
施工图符号大全钢筋平法图集常用符号解释:la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度llE：钢筋的搭接长度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
.. 1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB 7 楼梯板 TB 8 盖板或沟盖板 GB 9 挡雨板或檐口板 YB 10 吊车安全走道板 DB
11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连系梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ 33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ
37 承台 CT
38 设备基础 SJ 39 桩 ZH
40 挡土墙 DQ 41 地沟 DG
42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T
46 雨篷 YP
47 阳台 YT
48 梁垫 LD 49 预埋件 M
50 天窗端壁 TD 51 钢筋网 W
52 钢筋骨架 G 53 基础 J
54 暗柱 AZ
这些字母不看到图纸 不好说出是代表什么意思，但是你说的这些貌似是汉语拼音的简写比如ZJC 可能是转角窗的意思 你对应图纸仔细看看，门窗表里也应该有说明
是什么样的建筑图？图纸还是电子版的？最好能付一张图我看一下。
字母在不同位置意思一样。
收集一些建筑图纸上面字母的含意...…… AL 暗梁/KL 框架梁/L 梁/M 门/C 窗/MLC 门连窗/JL 基础梁/TL 挑梁;KZ 框架柱/Z 柱;C10...
在建筑图纸上所有符号、字母所代表的含义?…… 不同地区,按照不同的地方规范,图纸符号、字母所代表的含义也会有所不同,要先看看你看的图纸上标示的设计... 建筑施工图里面,这些字母和数字,符号是什么意思?…… KZ1A --表示框架柱,编号是1A; 350×350--表示柱截面的长和宽分别是350mm 和350m...
建筑图中表示门窗用什么字母表示?比如BLM1、 C1等等…… 一般M 表示门,如M1,M0921,FM1021(一般表示防火门)。
c 一般代表窗,如C1,C1515... 建筑图纸中的字母和图标是什么意思啊?我知道的不多,像M 代表门…… 1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB ...
建筑图中字母DO 代表什么?…… 不唯独建筑工程,全世界的各种工程图纸里,都采用了单个拼音字母、拉丁字母、希腊字母或字母组 来代表特定...
建筑平面图中字母符号RD,QD,F ,XF ,PF ,PY ,S,N 代表什么意思…… 建筑平面图分为很多专业,你得确定是结施、建施、电施、水施、暖施等等,现在以电施来解释你的问题:RD 弱...
建筑施工图上字母在圈里面表示什么意思…… 第一:在图纸房间内的ABC 表示户型。
即A 户型B 户型C 户型。
第二在图纸旁边的ABC...123.......
cad 建筑图纸外面一圈字母和数字什么意思,有什么作用…… 1、那不是“图纸外面”,是图纸内的字母和数字。
2、圆圈内的字母和数字是轴线的编号。
一般规定,沿着建...。
