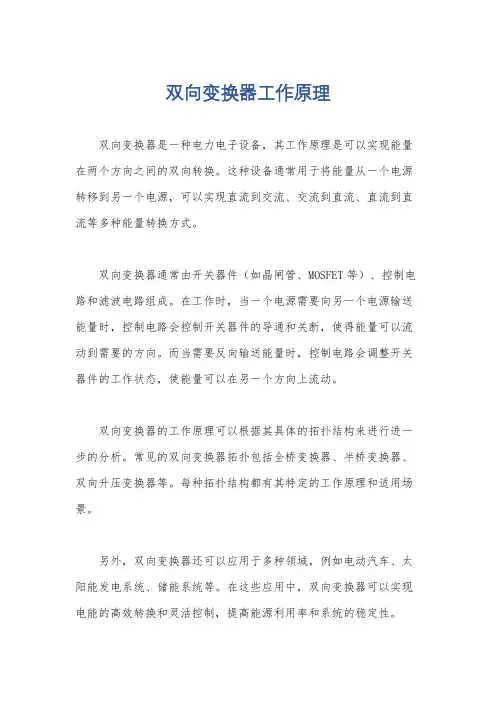

双向变换器工作原理
双向变换器工作原理
双向变换器是一种电力电子设备，其工作原理是可以实现能量在两个方向之间的双向转换。
这种设备通常用于将能量从一个电源转移到另一个电源，可以实现直流到交流、交流到直流、直流到直流等多种能量转换方式。
双向变换器通常由开关器件（如晶闸管、MOSFET等）、控制电路和滤波电路组成。
在工作时，当一个电源需要向另一个电源输送能量时，控制电路会控制开关器件的导通和关断，使得能量可以流动到需要的方向。
而当需要反向输送能量时，控制电路会调整开关器件的工作状态，使能量可以在另一个方向上流动。
双向变换器的工作原理可以根据其具体的拓扑结构来进行进一步的分析。
常见的双向变换器拓扑包括全桥变换器、半桥变换器、双向升压变换器等。
每种拓扑结构都有其特定的工作原理和适用场景。
另外，双向变换器还可以应用于多种领域，例如电动汽车、太阳能发电系统、储能系统等。
在这些应用中，双向变换器可以实现电能的高效转换和灵活控制，提高能源利用率和系统的稳定性。
总的来说，双向变换器的工作原理是通过控制开关器件的导通和关断，实现能量在两个方向之间的双向转换。
它在能源转换和控制领域具有广泛的应用前景，对于提高能源利用效率和促进可再生能源的发展具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910103093.3
(22)申请日 2019.02.01
(30)优先权数据
18155469.2 2018.02.07 EP
(71)申请人 西门子股份公司
地址 德国慕尼黑
(72)发明人 D.波蒂施
(74)专利代理机构 中国专利代理(香港)有限公
司 72001
代理人 姬亚东 刘春元
(51)Int.Cl.
H02M 3/335(2006.01)
(54)发明名称
双向的反激转换器电路
(57)摘要
本发明涉及一种双向反激转换器电路，其包
括具有电感耦合的初级绕组和次级绕组的变压
器以及初级侧开关元件和次级侧开关元件。
在
此，初级绕组与反激转换器电路的电压输入端连
接，并且次级绕组与反激转换器电路的电压输出
端连接。
初级侧开关元件与初级绕组串联布置。
次级侧开关元件与次级绕组串联布置。
此外，反
激转换器电路具有充电电容器，其借助第一接头
与初级侧和次级侧的共同电位连接。
充电电容器
借助第二接头通过第一二极管与初级侧开关元
件和初级绕组的共同电位连接并且通过第二二
极管与次级侧开关元件和次级绕组的共同电位
连接。
此外，在输入侧或在输出侧布置有降压斩
波器，通过其，在充电电容器上存在的电压可调
节到可预给定的值上。
权利要求书1页 说明书6页 附图1页CN 110120748 A 2019.08.13
C N 110120748
A
权 利 要 求 书1/1页CN 110120748 A
1.一种双向的反激转换器电路，所述反激转换器电路包括具有电感式耦合的初级绕组和次级绕组（Wl，W2）的变压器以及包括初级侧的开关元件（SE1）和次级侧的开关元件（SE2），其中，所述初级绕组（Wl）与所述反激转换器电路的电压输入端连接并且所述次级绕组（W2）与所述反激转换器电路的电压输出端连接，所述初级侧的开关元件与所述初级绕组（Wl）串联地布置，所述次级侧的开关元件与所述次级绕组（W2）串联地布置，其特征在于，设有充电电容器（C3），所述充电电容器借助第一接头（Al）与初级侧和次级侧的共同电位（M）连接，并且所述充电电容器借助第二接头（A2）通过第一二极管（Dl）与初级侧的开关元件（SE1）和初级绕组（Wl）的共同电位连接并且通过第二二极管（D2）与次级侧的开关元件（SE2）和次级绕组（W2）的共同电位连接，并且，借助布置在输入侧或输出侧的降压斩波器（TS）能够将在充电电容器（C3）上存在的电压（U3）调节到可预给定的值上。
2.根据权利要求1所述的双向的反激转换器电路，其特征在于，在充电电容器（C3）上存在的电压（U3）的可预给定的值能够以与所述反激转换器电路的最大的输入电压（Ul）和最大的输出电压（U2）中的分别较大的电压值的预给定的比例关系来确定。
3.根据权利要求2所述的双向的反激转换器电路，其特征在于，在充电电容器（C3）上存在的电压（U3）的可预给定的值具有在所述反激转换器电路的最大的输入电压（Ul）和最大的输出电压（U2）中的分别较大的电压值的至少两倍值。
4.根据以上权利要求中任一项所述的双向的反激转换器电路，其特征在于，所述初级侧的开关元件（SE1）如所述次级侧的开关元件（SE2）那样作为金属氧化物半导体场效应晶体管或MOSFET来实施。
5.根据以上权利要求中任一项所述的双向的反激转换器电路，其特征在于，布置在输入侧或输出侧的降压斩波器（TS）包括至少一个电感（L）、第三二极管（D3）以及开关元件（SE3）。
6.根据权利要求5所述的双向的反激转换器电路，其特征在于，所述降压斩波器（TS）的开关元件（SE3）作为金属氧化物半导体场效应晶体管或MOSFET来实施。
7.根据权利要求5所述的双向的反激转换器电路，其特征在于，所述降压斩波器（TS）的开关元件（SE3）作为双极型晶体管来实施。
8.根据权利要求5所述的双向的反激转换器电路，其特征在于，所述降压斩波器（TS）的开关元件（SE3）作为集成器件来实施，所述集成器件包括调节、驱动器功能和开关元件功能。
9.根据权利要求5所述的双向的反激转换器电路，其特征在于，初级侧的开关元件以及次级侧的开关元件（SE1，SE2）以及所述降压斩波器的开关元件（SE3）作为基于氮化镓的半导体开关来实施。
10.根据以上权利要求中任一项所述的双向的反激转换器电路，其特征在于，在布置在输入侧或输出侧的降压斩波器上下降的剩余能量能够被馈入到不同于所述反激转换器的输入电压（Ul）或输出电压（U2）的电压中。
2。
