档案学习 2012电气专业复习题缩印版

合集下载

电气专业2012第二季度考试题

一、填空（20分每空1分）1、正常情况下继电保护及自动装置投入或退出运行，必须按（工作票）的交代或（调度、值长）的命令执行。

2、在继电保护二次回路上的任何工作，必须使用工作票，必要时应（停用）该保护装置3、在保护，测量用交流二次回路上工作时，严禁（TV）二次侧短路，（TA ）二次侧开路4、切保护直流保险时，应先切（正极），后切（负极），合保护直流时顺序相反，已防止寄生回路造成保护误动作5、我厂母线差动保护型号为（BP—2B ),母线差动保护不受(运行方式)的影响，一次运行方式改变的同时，二次回路相应( 自动切换)6、BP-2B 微机母线失灵保护主要作用于南母线或北母线上的连接设备及（母联）开关，当母线上某个设备发生故障未跳闸，经（0.3 ）秒跳母联开关，（0.5 ）秒跳故障元件所在母线的所有元件。

7、220KV线路保护中距离保护设有（三段相间）距离和（三段接地）距离保护，用于切除相间故障和单相接地故障，还设有（快速）距离I 段，其最快速度不大于（15 ）ms8、零序保护在非全相运行时设置了瞬时段，通常称为（瞬时段），固定带方向，不灵敏I段由（零序I段）压板投退9、逆功率保护由逆功率保护和程跳逆功率两部分组成；保护元件电流取自发电机机端（ 8LH）、电压取自端电压（2TV）10、6.3KV厂用母线接地运行不得超过（2 ）小时11、停机快切装置切换厂用电，应将快切装置（复归），再进行（闭锁）12、切换厂用电不论正常切换还是事故切换，切换结束后都应检查（厂用电）及（快切装置)信号13、我厂新安装的安稳装置型号为（ CSC-100BE )二、选择题（20分每题1分）1、SF6断路器合闸闭锁压力为（A）A、24±0.5Mpa；B、25.5±0.5 Mpa ；C、22±0.5 Mpa ；D、25±0.5 Mpa2、干式变压器线圈的绝缘电阻值不得低于（ C ）A、25 MΩ；B、35 MΩ；C、50 MΩ；D、40 MΩ3、发电机定子三相不平衡电流不得大于（A）且最大一相不得大于额定电流；A、8% I e 531.6AB、8.5% I e 564.8AC、9% I e 598.1A4、全部励磁回路绝缘电阻值不得低于（ B ）A、8MΩ；B、0.5 MΩ；C、1.5MΩ；D10MΩ5、主变冷却器全停时在油温不超规定的情况下，允许运行（B ）A、15分钟；B、20分钟；C、18分钟；D、10分钟6、直流回路电阻低于（ B ）时绝缘检测装置发报警信号A、58KΩ；B、8KΩ；C、10KΩ；D、12KΩ7、发电机有功在135MW时，额定无功为（A ）A、83.67MV ARB、82.57MV ARC、84.69MV ARD、81.75MV AR8、启备变有载调压控制箱内F2表示（ B ）A、控制电源；B、交流动力电源；C、急停按钮；D就地增减调压开关9、大修后的大型电机轴承垫绝缘用1000V摇表测量其值不低于（ C ）A、1兆欧；B、1.5兆欧；C、0.5兆欧；D、2兆欧10、额定转速1500r/min电动机运行中振动不得超过（B）A、0.10；B、0.085；C、0.0511、发电机定子铁芯温度最高不得超过（ D ）A、108℃；B、115℃；C、118℃D、120℃12、励磁系统具有短时过载能力，强励倍数为2，允许强励时间为（ C ）A、18秒；B、15秒；C20秒；D25秒13、封闭母线微正压装置分子筛后硅胶颜色正常（ C）A、红色；B、绿色；C蓝色；D黄色14、220KV 隔离开关额定电压为（B）A、242KV；B、252KV；C、220KV；D、232KV15、直流接地时根据微机直流绝缘检测装置显示确定接地回路，假如报多个回路则应重点选择（ A）的回路；A报出绝缘电阻值最小；B、经常接地的回路；C、不重要的回路16、运行中汽轮机突然关闭主汽门，发电机将变成（ A ）运行A、同步电动机；B、异步电动机；C、异步发电机17、厂变BZT联跳自投功能工作电源进线开关跳闸时，联锁跳开低压侧开关，断开工作电源，自投备用电源。

2012年注册电气工程师(供配电)《专业知识考试(下)》真题及详解

2012年注册电气工程师（供配电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．在低压配电系统变压器选择中，一般情况下，动力和照明宜共用变压器，在下列关于设置专用照明变压器的表述中哪一项是正确的？（）A．在TN系统的低压电网中，照明负荷应设专用变压器B．当单台变压器的容量小于1250kVA时，可设照明专用变压器C．当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器D．负荷随季节性负荷变化不大时，宜设照明专用变压器答案：C解析：根据《20kV及以下变电所设计规范》（GB 50053—2013）第3.3.4条规定，动力和照明宜共用变压器。

当属下列情况之一时，应设专用变压器：①当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及光源寿命时，应设照明专用变压器；②单台单相负荷较大时，应设单相变压器；③冲击性负荷较大，严重影响电能质量时，可设冲击负荷专用变压器；④采用不配出中性线的交流三相中性点不接地系统（IT系统）时，应设照明专用变压器；⑤采用660（690）V交流三相配电系统时，应设照明专用变压器。

2．下面哪种属于防直接电击的保护措施？（）A．自动切断供电B．接地C．等电位联结D．将裸露导体包以合适的绝缘防护答案：D解析：根据《低压配电设计规范》（GB 50054—2011）第5.1节规定，直接接触防护措施包括：①将带电部分绝缘，带电部分全部用绝缘层覆盖；②采用遮栏或外护物；③采用阻挡物；④置于伸臂范围之外；⑤用剩余电流动作保护器的附加保护。

ABC三项属于间接接触保护措施。

3．关于中性点经电阻接地系统的特点，下列表述中哪一项是正确的？（）A．当电网接有较多的高压电动机或较多的电缆线路时，中性点经电阻接地可减少单相接地发展为多重接地故障的可能性B．当发生单相接地时，允许带接地故障运行1～2hC．单相接地故障电流小，过电压高D．继电保护复杂答案：A解析：根据《钢铁企业电力设计手册》（上册）P37中“1.5.4 中性点经电阻接地系统”的第（6）点使用范围：当电网接有较多的高压电动机或者较多的电缆线路时，由于它们的绝缘水平较低，瞬时性的接地故障相对较少，为了保证绝缘不受损坏，为减少单相接地发展为多重接地故障，宜采用中性点经电阻接地系统。

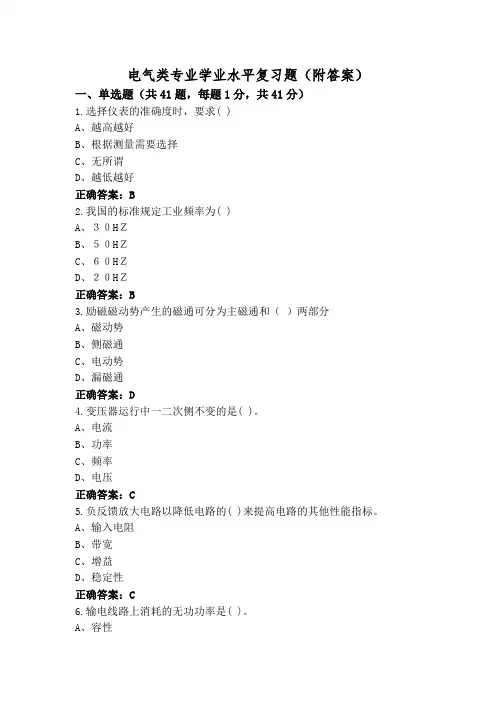

电气类专业学业水平复习题(附答案)

电气类专业学业水平复习题（附答案）一、单选题（共41题，每题1分，共41分）1.选择仪表的准确度时，要求( )A、越高越好B、根据测量需要选择C、无所谓D、越低越好正确答案：B2.我国的标准规定工业频率为( )A、３０HＺB、５０HＺC、６０HＺD、２０HＺ正确答案：B3.励磁磁动势产生的磁通可分为主磁通和（）两部分A、磁动势B、侧磁通C、电动势D、漏磁通正确答案：D4.变压器运行中一二次侧不变的是( )。

A、电流B、功率C、频率D、电压正确答案：C5.负反馈放大电路以降低电路的( )来提高电路的其他性能指标。

A、输入电阻B、带宽C、增益D、稳定性正确答案：C6.输电线路上消耗的无功功率是( )。

A、容性B、零C、感性D、不确定正确答案：D7.画放大器的直流通路时应将电容器视为。

( )A、开路B、不确定C、短路D、电池组正确答案：A8.将三相绕组的末端接成一点，用( )表示，称为中点或零点。

A、XB、UC、ND、Y正确答案：C9.变压器空载损耗为( )A、全部为铜损耗B、全部为铁损耗C、主要为铜损耗D、主要为铁损耗正确答案：D10.周期和频率互为( )。

A、倒数B、正比C、反比D、AB都正确正确答案：A11.关于放大电路中的静态工作点（简称Q点），下列说法中不正确的是。

( )A、Q点要合适B、Q点可根据直流通路求得C、Q点要稳定D、Q点要高正确答案：D12.对于变压器并联运行必须遵循的条件是( )。

A、冷却方式一致B、额定短路电压百分比相等C、相序一致D、变比相等正确答案：C13.电流互感器二次侧电流为( )A、５AB、２AC、３AD、４A正确答案：A14.采用比较式仪表测量电阻的方法为( )A、直接法B、常规法C、比较法D、间接法正确答案：C15.电刷和滑环在滑动接触时，电刷下面的气流有抬起电刷的趋势，这种现象称为( )。

A、气垫现象B、离心现象C、悬浮现象D、电磁现象正确答案：A16.发电机的允许频率偏移为( )。

电气专业知识题库及答案.doc

电气专业知识题库及答案电气专业知识题库(一)一、填空题：1、电压互感器有三种接线方式，分别为：Y，y，d接线，Y，y接线，V，v接线。

2、发电机并列条件：待并发电机与运行系统的电压、频率、相位之差小于规定值。

3、零序电流保护主要由零序电流(电压)滤过器、电流继电器和零序方向继电器三部分组成。

4、继电保护装置必须满足选择性、快速性、灵敏性和可靠性四个基本要求。

5、电流继电器的主要技术参数是动作电流、返回电流和返回系数。

6、电力生产的几个主要环节是发电厂、变电所、输电线。

7、二次回路的电路图按任务不同可分为三种，即原理图、展开图和安装接线图。

8、所谓不对应原理是指控制开关的位置与断路器的位置不对应。

9、变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。

10、检查二次回路的绝缘电阻应使用1000V的摇表。

11、安装接线图包括：屏面布置图、屏背面接线图和端子排图。

12、中央信号装置包括中央事故信号和中央预告信号两大部分。

13、电力系统中的消弧线圈按工作原理可以分为谐振补偿、过补偿、欠补偿三种方式。

14、安全工作规程是中规定：设备对地电压高于250V 为高电压;在250V 以下为低电压;安全电压为36V 以下;安全电流为10mA 以下。

15、值班人员因工作需要移开遮栏进行工作，要求的安全距离是10k V时0、7 m ，35k V时1、0 m ，110k V时1、5 m ，220k V时3、0 m 。

16、雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得接近避雷器、避雷针和接地装置。

17、遇有电气设备着火时，应立即将该设备的电源切断，然后进行灭火。

18、值班运行工的常用工具有钢丝钳、螺丝刀、电工刀、活板手、尖嘴钳、电烙铁和低压试电笔等。

19、在变压器的图形符号中Y表示三相线圈星形连接。

20、变电站(所)控制室内信号一般分为电压信号;电流信号;电阻信号。

21、在带电设备周围严禁使用皮尺、线尺、金属尺和进行测量工作。

2012年注册电气工程师考试发输变电专业知识真题及答案(上午)word版

2012年注册电气工程师考试发输变电专业知识真题及答案(上午)一.单项选择题（共40题，每题1分，每题的备选项中只有一个符合题意）1.110KV有效接地系统的配电装置，如地表面的土壤电阻率为500Ω.m。

单相接地短路电流持续时间为4s，则配电装置允许的接触电位差和跨步电位差最接近以下哪组数据？CA.259V,524VB.75V,150VC.129.5V,262VD.100V,200V2.某220KV变电所，其35KV侧共有8回出线，均采用架空线路（无架空地线），总长度为1400Km,架空电路单相接地电容电流为多少？ DA.8.49A,不需装设消弧线圈B.13.23A,需装设消弧线圈，容量为625KV AC.16.17A,不需装设消弧线圈D.13.23A,需装设消弧线圈，容量为361KV A3.变电所内，用于110KV有效接地系统的母线型无间隙金属氧化物避雷器的持续运行电压和额定电压应不低于下列哪组数值?DA.57.6KV,71.8KVB.69.6KV,90.8KVC.72.7KV,94.5KVD.63.5KV,82.5KV4.有一台300MW机组的无励磁调压低压厂用变压阿器，容量为1250KV A,变压器电抗Ud=10%，有一台200KW的0.38KV电动机正常启动，此时.038KV母线已带负荷.065（标幺值），请计算母线电压是下列哪个值？(设Kq=6,ŋd=0.95,cosΦd=0.8) A A.83% B.86%C.87%D.91%5.某电厂单元控制室的照度设计值为300lx,则其走廊通道的照度设计值不宜小于下列哪项值？ BA.15lsB.30lxC.60lsD.300ls6.某一市区电网日供电量为5568万千瓦时，日最大负荷为290万千瓦，则该电网日负荷率为： BA.75%B.80%C.90%D.60%7.下列哪种旋转电机的防爆结构不符合爆炸危险区域为1区的选型规定： AA.正压型防暴结构适用于鼠笼型感应电动机B.增安型防爆结构适用于同步电动机C.正压型防爆结构直流电动机慎用D.隔爆型防爆结构绕线型感应电动机慎用8.在电力系统中，220KV高压配电装置非出线方向的围墙外侧为居民区时，其静电感应场强水平（离地1.5m，空间场强)不宜大于下列哪项值？ BA.3KV/mB.5KV/mC.10KV/mD.15KV/m9.水电厂以下哪个回路在发电机出口可不装设断路器？ DA.扩大单元回路B.三绕组变压器C.抽水蓄能电厂采用发电机电压侧同期与换相D.双绕组无载调压变压器10.某变电所的三相35KV电容器组采用单星型接线，每相由单台500kvar电容器并联组合而成，请选择允许的单组最大组合容量是： BA.9000kvarB.10500kvarC.12000kvarD.13500kvar11.在火电厂动力中心（PC）和电动机控制中心（MCC）低压厂用电回路设计中塑壳空气开关的功能是： DA.隔离电器B.保护电器C.操作电器D.保护和操作电器12.在500KV长距离输电线路通道上，加装串联补偿电容器的作用是： CA.提高线路的自然功率B.提高系统电压稳定水平C.提高系统静态稳定水平D.抑制系统次同步谐振13.发电厂中的机组继电器室内屏柜带有后开门，背对背布置时，屏背后至屏背面的最小屏间距离为下列哪项值？ AA.800mmB.1000mmC.1200mmD.1400mm14.对于25MW的水轮发电机，采用低压启动的过电流作为发电机外部相间短路的后备保护时，其低电压的接线及取值应为下列哪项？ DA.相电压0.6倍B.相电压0.7倍C.线电压0.6倍D.线电压0.7倍15.配电装置中，相邻带电导体的额定电压不同时，其之间最小距离应按下列哪个条件确定： BA.按较高额定电压的A2值确定B.按较高额定电压的D值确定C.按较低额定电压的A2值确定D.按较低额定电压的B1值确定16.某城市电网需建设一座110KV变电所，110KV配电装置采用GIS设备，进线段采用150m电缆（单芯），其余为架空线约5Km，请问以下电压保护措施错误的是： BA.在110KV架空线与电缆连接处应装设金属氧化物避雷器B.对于末端的电缆金属外皮应经金属氧化物电缆护层保护器C.连接电缆段的1km架空线路段应装设避雷线D.根据电缆末端至变压器或GIS一次回路的任何电气部分进行检验后，在架空线与电缆连接处装设一组避雷器17...18...19...20...21...22.对于GIS配电装置避雷器的配置，以下哪种表述不正确： CA.与架空线连接处设避雷器B.避雷器宜采用敞开式C.GIS母线不需要装设避雷器D.避雷器的接地端应与GIS管道金属外壳连接23.某变电站10kv回路工作电流为1000A，采用单片规格为80*8的铝排进行无锡搭接，请问下列搭接处的电流密度哪一项是经济合理的？ DA.0.078A/mm2B.0.147A/mm2C.0.165A/mm2D.0.226A/mm224.g关于短路电流及其应用，下列表述中哪个是正确的？ DA.系统的短路电流与系统接线有关，与设备参数无关B.系统的短路电流与系统接线有关，与设备参数有关C.继电保护整定计算，与最大短路电流有关，与最小短路电流无关D.继电保护整定计算，与最大.最小短路电流有关25.下列哪种电机的防护结构不符合火灾危险区域为21区的使用条件？ BA.固定安装的电机防护结构为IP44B.携带式安装的防护结构为IP44C.移动式电机防护结构为IP54D.携带式电机防护结构为IP5426.火力发电厂升压站监控系统中测控装置机柜的接地，采用绝缘电缆位母线总接地铜排，接地电缆最小截面为下列哪项？AA.35mm2B.25mm2C.16mm2D.10mm227.300MW机组的火力发电厂，每台机组直流系统采用控制和动力符合合并供电方式，设两组220V阀控蓄电池。

电气类专业学业水平复习题+参考答案

电气类专业学业水平复习题+参考答案一、单选题（共41题，每题1分，共41分）1.三相异步电动机的机械负载愈重，其起动转矩（）A、愈大B、与负载轻重无关C、不变D、愈小正确答案：A2.励磁磁动势产生的磁通可分为主磁通和（）两部分A、漏磁通B、侧磁通C、电动势D、磁动势正确答案：A3.二进制数(1011.11)2转换成十进制数是( )10。

A、11.5B、11.2C、11D、11.75正确答案：D4.绝缘手套、绝缘靴的试验周期是( )。

A、6个月一次B、5个月一次C、3个月一次D、每年一次正确答案：A5.集成运放中的偏置电路，一般是电流源电路，其主要作用是( )。

A、直流传输B、交流传输。

C、电流放大D、恒流作用正确答案：D6.磁电系仪表只能测量( )A、交直流电B、交流电C、直流电D、都对正确答案：C7.潮流方程是( )。

A、微分方程B、代数方程组C、微分方程组D、代数方程正确答案：B8.对于电抗器正常时对于的最大压降为( )。

A、20%B、5%C、15%D、10%正确答案：B9.三相异步电动机的机械负载愈重，其起动转矩( )A、愈大B、与负载轻重无关C、愈好D、愈小正确答案：A10.当电枢绕组旋转时，绕组将切割气隙磁场而感应（）A、电流B、磁动势C、电动势D、电磁转矩正确答案：C11.变压器的调压分接头装置都装在高压侧，原因是( )。

A、高压侧线圈在里层B、高压侧线圈材料好C、高压侧线圈中流过的电流小，分接装置因接触电阻引起的发热量小D、高压侧相间距离大，便于装设正确答案：C12.在集成运放电路中，各级放大电路之间采用了( )耦合方式。

A、变压器B、直接C、阻容D、光电正确答案：B13.如果发电机在运行中频率过高，发电机的转速增加，转子的( )明显增大。

A、电流B、温升C、离心力D、损耗正确答案：B14.电压互感器一二次侧在运行时绝不允许( )A、通路B、断路C、短路D、接电流表正确答案：C15.一般规定，汽轮发电机的异步运行时间为( )。

2012注册电气专业基础真题资料

2012年度全国勘察设计注册电气工程师（供配电）一、单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

）1. 图示电路的输入电阻in R 为：（）。

（高频考点，第18页）（A ）Ω-11 （B ）Ω11 （C ）Ω-12 （D ）Ω122. 图示电路中，电压u 为：（）。

（高频考点，第19页）（A ）100V （B ）75V （C ）50V （D ）25V3.图示电路中，1*U 为：（）V 。

（高频考点，第8页）（A ）V 036.5176.5∠ （B ）V 065.3876.5∠ （C ）V 036.5188.2∠ （D ）V 065.3888.2∠4. 图示电路中，当R 电阻获得最大功率时，它的大小为：（）。

（高频考点，第25页）（A ）Ω5.2 （B ）Ω5.7 （C ）Ω4 （D ）Ω55. 图示电路中P 为无源线性电阻电路，当V u 151=和V u 102=时，A i 21=；当V u 201=和V u 152=时，A i 5.21=；当V u 201=，A i 51=时，2u 应该为：（）。

（高频考点，第24页）（A ）10V （B ）-10V （C ）12V （D ）-12V6. 图示电路中，电阻R 为：（）。

（高频考点，第12页）（A ）Ω16 （B ）Ω8 （C ）Ω4 （D ）Ω27. 已知正弦电流的初相为90°，在0=t 时的瞬时值为17.32A ，经过s 3105.0-⨯后电流第一次下降为零，则其频率为：（）。

（A ）Hz 500 （B ）Hz π1000 （C ）Hz π50 （D ）Hz 10008. 正弦电流通过电容元件时，下列关系中正确的为：（）。

（高频考点，第32页）（A ）dt dU C i C C = （B ）C C C I jX U **= （C ）C C C I jX U **-= （D ）i Cj U C ω1=9. 在R 、L 、C 串联电路中，若总电压U 、电感电压L U 及RC 两端的电压RC U 均为150V ，且Ω=25R ，则该串联电路中的电流I 为：（）。

电气类专业学业水平复习题及参考答案

电气类专业学业水平复习题及参考答案一、单选题（共41题，每题1分，共41分）1.负反馈放大电路以降低电路的( )来提高电路的其他性能指标。

A、带宽B、稳定性C、增益D、输入电阻正确答案：C2.万用表测电阻测的是( )A、绝缘电阻B、中电阻C、大电阻D、小电阻正确答案：B3.单相半波整流电路得到的输出电压平均值与变压器次级交流电压有效值关系为。

( )A、UoB、UoC、UoD、Uo正确答案：C4.在电网中装设带有方向元件的过流保护是为了保证动作的( )。

A、灵敏性B、可靠性C、快速性D、选择性正确答案：D5.电力线路中，电抗X主要反映线路带压运行后产生的( )。

A、热效应B、磁场效应C、电场效应D、电晕损耗正确答案：B6.基本的逻辑运算包括( )A、与逻辑B、或逻辑C、非逻辑D、以上选项都是正确答案：D7.集成运放的制造工艺，使得相同类型的三极管的参数( )。

A、受温度影响小B、准确性高C、一致性好D、以上选项都正确正确答案：C8.电感用( )字母表示。

A、VB、AC、TD、L正确答案：D9.线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为( )。

A、保护相继动作B、保护有死区C、保护既存在相继动作又存在死区D、保护不正确动作正确答案：A10.将５０HＺ、２２０／１２７Ｖ的变压器接到１００HＺ、２０Ｖ的电源上，铁心中的磁通将如何变化( )A、减小B、不变C、不能确定D、增加正确答案：B11.无论是发生对称短路还是不对称短路，( )将发生突变。

A、正序分量B、零序分量C、负序分量D、正序分量和负序分量正确答案：A12.在集成运放电路中，各级放大电路之间采用了( )耦合方式。

A、光电B、变压器C、阻容D、直接正确答案：D13.为减小线路纵联差动保护的不平衡电流，差动保护应采用( )的电流互感器。

A、同型号不同变比B、同变比C、同型号D、同型号、同变比正确答案：C14.仪表的准确度越高，基本误差越( )A、低B、小C、大D、高正确答案：B15.下列哪一项不是万用表的结构( )A、测量线路B、测量机构C、转换开关D、导线正确答案：D16.整流的作用是( )A、把直流电变成直流电B、把交流电变成直流电C、把交流电变成交流电D、把直流电变成交流电正确答案：B17.直接起动又被称为( )启动A、升压B、降压C、全压D、电动机正确答案：C18.安排电能生产计划基础的是( )。

电工基础知识复习题(20120326终稿小有答案)

电工基础知识题库二〇一二年三月二十六日前言为激发广大职工学技术练技能的热情，进一步提高电工技术水平，设备计量部根据《2012年度设备能源计量管理工作目标和月度工作要点》安排，针对公司各单位电工的岗位要求，将高低压电气设备安装、试验、检修和运行等专业相关基础知识汇编成《电工基础知识题库》，于本月在OA中予以发布。

本题库分为单项选择题、多项选择题、判断题和问答题四个部分，内容包括《电力系统基础知识》、《电业安全操作规程》、《电工基础知识》和《电气运行维修基础知识》。

请各单位要组织从事高低压电气设备安装、试验、检修和运行的人员进行认真学习，为6月份的电工基础知识竞赛做好充分准备。

本题库因内容较多，汇编过程中难免有错误和不妥之处，敬请大家批评指正。

设备计量部2012-3-26目录第一部分单项选择题（404题）一、（88题）二、（37题）三、（38题）四、（20题）五、（39题）六、（35题）七、（37题）八、（37题）九、（38题）十、（35题）第二部分多项选择题（54题）一、（16题）二、（20题）三、（18题）第三部分判断题（370题）一、（54题）二、（36题）三、（36题）四、（28题）五、（36题）六、（36题）七、（36题）八、（36题）九、（36题）十、（36题）第四部分问答题（310题）一、（100题）二、（88题）三、（42题）四、（80题）附：交流异步电动机常见故障的分析、诊断及处理电工基础知识复习题第一部分单项选择题一、（88题）1. 电荷的基本单位是（ C ）。

A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。

A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。

A. 3B. 1/3C. 9D. 1/94．产生串联谐振的条件是（ C ）。

A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL≤Xc5. 空载高压长线路的末端电压（ B ）始端电压。

2012考试题电气答案

2012年电气专业岗位知识与技能测试试题一、选择题1、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于（ a ）。

（A）4mm2 （B）6mm2（C）10mm2（D）16mm22、单相三孔插座，面对插座的左孔与（ b ）线相连，右孔与（ a ）线相连。

（A）相线（B）零线（C）地线（D）控制线3、刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于（ b ），在照明工程中不大于（ d ）。

（A）0.6m （B）0.8m （C）1.0m （D）1.2m4、当投标单位在审核工程量时发现工程量清单上的工程量与施工图中的工程量不符时，应（ d ）。

A．以工程量清单中的工程量为准B．以施工图中的工程量为准C．以上面A、B两者的平均值为准D．在规定时间内向招标单位提出，经招标单位同意后方可调整二、填空题1、施工现场临时用电必须符合（ 3 ）级配电系统、（ 2 ）级漏电保护系统，各级配电系统分别指（一级指一级柜、一级箱，二级指二级箱，三级指三级箱或开关箱）配电箱。

2、动力、照明系统管路暗敷设时，其保护层不应小于15mm；消防报警系统、应急照明系统管路暗敷设时，其保护层不应小于（ 30mm ）.3、进口电气设备、器具和材料进场验收，除符合规范规定外，尚应提供（商检）证明和（中文的）质量合格证明文件。

4、避雷带支架拉力测试时，拉力应不小于（ 5 ）kg。

6、按照GB50411-2007标准，低压配电系统选择的电缆、电线截面不得低于（设计）值，进场时应对其（截面积）和每芯导体（电阻）值进行见证取样送检。

7、根据明装风机盘管定额子目工作内容描述，由风机盘管至接线盒之间的导线及金属软管（不）在定额子目中，在计算工程量时应（单独）计取。

8、在现浇混凝土墙上预留暗装配电箱的洞口，属于电气专业工作内容，应执行（木套箱制作安装）相应定额子目，配电箱安装完毕后，由（电气）专业负责塞口、找平工作。

2012年电气工程师专业基础考试真题回忆版

2012年电气工程师专业基础考试真题回忆版2012年9月15日电气工程师专业基础真题总共60道题，根据网友的回忆，总结归纳出四十多道题，希望大家继续补充。

一、电路1、第一题选A，-112、有个直流电源直接串联一个5mH的电感，问开关闭合后，电感上的电流是多少？答案3000t3、供配电下午第三题求变压器电压U1选多少啊。

4、第四个受控源那题，求z最大功率R，我去算了无数次还是没有做出来，乱选了一个C记得好像是5.3几吧，2.5 7.5 5 45、U1=15V i=2A U2=10V;U1=20V i=2.5A U2=15V;U1=20V i=5A U2=?u2应该等于-10V，我是这样计算的，由于是线性电路的关系，可以看为两个电源分别作用：设k1,k2分别是电源1，电源二的线性变化系数，列方程： 15*k1 + 10*k2 = 2,20*k1+15*k2=2.5, 可解出k1 = 0.2,k2 = -0.1;然后 k1*20+k2*U2 = 5 ,解出U2 = -10V6、求A点电压（图上电阻参数忘记了）7、有一个U（t）=100根号2SIN（3000t）+30根号2sin(1000t),求电容U（2）的表达式。

w=10000时LC支路发生串联谐振，相当于短路，C2两侧无电压，当w=3000时，LC支路和C支路发生并联谐振，相当与开路，所以C2两端电压为30sin(30000t),应该选择A8、测功率 6600W？还有个谐振题 4欧姆 1H ？UAB=√3UAN∠30°=380∠30° UBC=√3UBN∠30°=380∠-90°UCA=√3UCN∠30°=380∠150° IB=UBN/Z=220∠-120°/22=10∠-120°UAC=380∠-150° P=ui= 380x10∠-150°∠-120°=380x10∠-270° P=UIcosφ==380x10xcos-270=09、耦合电感好像是15-36j10、一个R,L,C串联电路，R=25欧，U(L)=U(R+c)=150V，求电流i? 选那个？我画向量图，得出的3*根号3，你们算的是多少11、电容电压的题，是两个电容初始电压分别是15V和6V，电容分别是8u和4u，两个电容和300欧电阻串联，问电路开关合闸后电容的电压表达式12 无源网络，求无源网络的阻抗 R=4 L=113 还有那个三个电流表读数的题，我被那个“谐振”搞纠结了，不知道向量图能不能用了，根号136对否？应该是8二、电磁场1、有个电场最值那个是不是选e ？你没看清楚，球型是2，圆柱形才是12、求接地电阻值那个题的数据我忘了，是选3.几那个答案吗？3、电容那个题，力是几分之几F多少平板电容应该是不变，电容c 变化了，电量不变，电压增加一倍，距离增加，故f不变4. 终端短路的无损耗传输线长度为波长的倍数为下列哪项数值时,其入端阻抗的绝对值不等于特性阻抗？（A）1/8 （B）3/8 （C）1/2 （D）5/8 解：三、模电1、电流负反馈的作用提高输出电阻2、发射极电压与电流的关系3、计算运放的放大倍数有一道模拟电子技术Au/（u1-u2）=？-104、是整流电路的题，输入电压为24V，求稳压管的输出电压的范围，选6一18V5 模电有道蒙的20Hz，有谁知道答案？我算出来10HZ6 模电二极管压降那道,选100四、数电1、数电那个138那个题，我选的D比较器数电里面有个160MHZ的频率经过几个计数器之后，输出的频率是多少啊？2、m(0,1,2,3,4,6,8) d(10,11,12,13,14) /A/B+/D，用卡诺图可以算出来3、161和163计数器那个题，做不出答案，我猜选的256进制，这个题目的答案应该是D，同步196分频计算器，第一个计数器是一个16进制计数器，第二个是一个从3开始到16的计数器，f = 16*13 = 208,但在一个计数周期计数后，LD信号将第一个计数器装入一个12（1100）数，结果应该是208-12 = 1964、那道D/A数模变换的题按理说是送分的，可是我算了半天也没算出答案，输入10000000时，输出5V，输入10001000时输出多少V五、电气1、他励直流机？我算出来1.25，只好选1。

2012注册电气(供配电)专业知识空白真题(下午卷)

2012年注册电气工程师(供配电)考试专业知识(下午卷)一、单项选择题1、在低压配电系统变压器选择中，一般情况下，动力和照明宜共用变压器，在下列关于设置专用照明变压器的表述中哪一项是正确的?（）A、在TN系统的低压电网中，照明负荷应设专用变压器B、当单台变压器的容量小于1250kV·A时，可设照明专用变压器C、当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器D、负荷随季节性负荷变化不大时，宜设照明专用变压器2、下面哪种属于防直接电击的保护措施?（）A、自动切断供电B、接地C、等电位联结D、将裸露导体包以合适的绝缘防护3、关于中性点经电阻接地系统的特点，下列表述中哪一项是正确的?（）A、当电网接有较多的高压电动机或较多的电缆线路时，中性点经电阻接地可减少单相接地发展为多重接地故障的可能性B、当发生单相接地时．允许带接地故障运行1～2hC、单相接地故障电流小，过电压高D、继电保护复杂4、某建筑高度为36m的普通办公楼，地下室平时为Ⅲ类普通汽车库，战时为防空。

地下室，属二等人员隐蔽所，下列楼内用电设备哪一项为一级负荷?（）A、防空地下室战时应急照明B、自动扶梯C、消防电梯D、消防水泵5、110kV配电装置当出线回路数较多时，一般采用双母线接线，其双母线接线的优点，下列表述中哪一项是正确的?（）A、当母线故障或检修时，隔离开关作为倒换操作电气，不易误操作B、操作方便，适于户外布置C、一条母线检修时，不致使供电中断D、接线简单清晰，设备投资少，可靠性最高6、在城市供电规划中，10kV开关站最大供电容量不宜超过下列哪个数值?（）A、10000kV·AB、15000kV·AC、20000kV·AD、无具体要求7、以下是为某工程1OkV变电所电气部分设计确定的一些原则，请问其中哪一条不符合规范要求?（）A、1OkV变电所接在母线上的避雷器和电压互感器合用～组隔离开关B、10kV变电所架空进、出线上的避雷器回路中不装设隔离开关C、变压器0．4kV低压侧有自动切换电源要求的总开关采用隔离开关D、变电所中单台变压器(低压为0．4kV)的容量不宜大于1250kV·A8、低压并联电容器装置应采用自动投切，下列哪种参数不属于自动投切的控制量?（）A、无功功率B、功率因素C、电压或时间D、关合涌流9、10kV变电所的电容器组应装设放电装置，请问使电容器组两端的电压从峰值(1．414倍的额定电压)降至50V所需的时间，高、低压电容器分别不应大于下列哪组数值?(电容器组为手动投切)（）A、5min，1minB、4min，2minC、3min，3minD、2min，4min10、10kV配电所高压电容器装置的开关设备及导体载流部分的长期允许电流不应小于电容器额定电流的多少倍?（）A、1．2B、1．25C、1．3D、1．3511、容量为2000kV·A的油浸变压器安装于变压器室内，请问变压器的外轮廓与变压器室后壁、侧壁的最小净距是下列哪一项数值?（）A、600mmB、800mmC、1000mmD、1200mm12、总油量超过100kg的10kV油浸变压器安装在室内，下面哪一一种布置方案符合规范要求?（）A、为减少房屋面积，与10kV高压开关柜布置在同一房间内B、为方便运行维护，与其他10kV高压开关柜布置在同一房问内C、宜装设在单独的防爆间内，不设置消防设施D、宜装设存单独的变压器间内，并应设置灭火设施13、电容器的短时限速断和过电流保护，是针对下列哪一项可能发生的故障设置的?（）A、电容器内部故障B、单台电容器引出线短路C、电容器组和断路器之间连接线短路D、双星接线的电容器组，双星容量不平衡14、在设计远离发电厂的110／10kV变电所时，校验10kV断路器分断能力(断路器开端时间为0．15s)，应采用下列哪一项?（）A、三相短路电流第一周期全电流峰值一B、三相短路电流第一周期全电流有效值C、三相短路电流周期分量最大瞬时值D、三相短路电流周期分量稳态值15、继电保护、自动装置的二次回路的工作电压最高不应超过下列哪一项数值?（）A、110VB、220VC、380VD、500V16、当电流互感器二次绕组的容量不满足要求时，可以采取下列哪种正确措施?（）A、将两个二次绕组串联使用B、将两个二次绕组并联使用C、更换额定电流大的电流互感器，增大变流比D、降低准确级使用17、下列有关互感器二次回路的规定哪一项是正确的?（）A、互感器二次回路中允许接人的负荷与互感器精确度等级有关B、电流互感器二次回路不允许短路C、电压互感器二次回路不允许开路D、1．0级及2．C级的电度表处电压降，不得大于电压互感器额定二次电压的1．0％18、1kV及其以下电源中性点直接接地时，单相回路的电缆芯数选择，下列叙述中哪一项符合规范要求?（）A、保护线与受电设备的外露可导电部分连接接地的情况，保护线与中性线合用同一导体时，应采用三芯电缆B、保护线与受电设备的外露可导电部分连接接地的情况，保护线与中性线各自独立时，应采用两芯电缆C、保护线与受电设备的外露可导电部分连接接地的情况，保护线与中性线各自独立时，应采用两芯电缆与另外的保护线导体组成，并分别穿管敷设D、受电设备的外露可导电部分连接接地与电源系统接地各自独立的情况，应采用两芯电缆19、标称电压为110V的直流系统，其所带负荷为控制、继电保护、自动装置，问在正常运行时，直流母线电压应为下列哪一项数值?（）A、110VB、115．5VC、121VD、大于121V20、工业企业厂房内，交流工频500V以下无遮拦的裸导体至地面的距离不应小于下列哪一项数值?（）A、2．5mB、3．0mC、3．5mD、4．0m21、下列哪一项风机和水泵电气传动控制方案的观点是错误的?（）A、一般采用母线供电，电器控制，为满足生产要求，实现经济运行，可采用交流调速B、变频调速的优点是调速性能好，节能效果好，可使用笼型异步电动机；缺点是成本高C、串级调速的优点是变流设备容量小，较其他无级调速方案经济；缺点为必须使用绕线转子异步电动机，功率因数低，电机损耗大，最高转速降低D、对于100～200kW容量的风机水泵传动宜采用交一交变频装置22、变压器的纵联差动保护应符合下列哪一条要求?（）A、应能躲过外部短路产生的最大电流B、应能躲过励磁涌流C、应能躲过内部短路产生的不平衡电流D、应能躲过最大负荷电流23、在交流变频调速装置中，被普遍采用的交一交变频器，实际上就是将其直流输出电压按正弦波调制的可逆整流器，因此网侧电流中会含有大量的谐波分量一下列谐波电流描述中，哪一项是不正确的?（）A、除基波外，在刚侧电流中还含有km±1次的整数次谐波电流，称为特征谐波B、在网侧电流中还存在着非整数次谐波电流，称为旁频谐波C、旁频谐波直接和交一交变频器的输出频率及输出相数有关D、旁频谐波直接和交一交变频器电源的系统阻抗有关24、某电动机，铭牌上的负载持续率为FC=25％，现所拖动的生产机械的负载持续率为28％，问负载转矩M1与电动机铭牌上的额定转矩Mm应符合下列哪种关系?（）A、B、C、D、M1=Mm25、在环境噪声大于60dB的场所设置的火灾应急广播扬声器，按规范要求在其播放范围内最远点的播放声压级应高于背景噪声多少分贝?（）A、3dBB、5dBC、10dBD、15dB26、等电位联结作为一项电气安全措施．它的目的是用来降低下列哪一项电压?（）A、故障接地电压B、跨步电压C、安全电压D、接触电压27、在有梁的顶棚上设置感烟探测器、感温探测器：规范规定当梁间距为下列哪一项数值时不计梁对探测器保护面积的影响? （）A、小于1mB、大于1mC、大于3mD、大于5m28、按照国家标准规范规定，布线竖井内的高压、低压和应急电源的电气线路，相互之间的距离应等于或大于多少?（）A、100mmB、150mmC、200mmD、300mm29、火灾自动报警系统的传输线路采用铜芯绝缘导线敷设于线槽内时，应满足绝缘等级，还应满足机械强度的要求，下列哪一项选择符合规范规定?（）A、采用电压等级交流50V、线芯的最小截面面积1．00mm2的铜芯绝缘导线B、采用电压等级交流250V、线芯的最小截面面积0．75mm2的铜芯绝缘导线C、采用电压等级交流380V、线芯的最小截面面积0．50mm2的铜芯绝缘导线D、采用电压等级交流500V、线芯的最小截面面积0．50mm2的铜芯绝缘导线30、按照国家标准规范规定，公共建筑的工作房间和工业建筑作业区域内，邻近作业而外0．5m范围内的照度均匀度不应小于多少?（）A、0．5B、0.6C、0．7D、0．831、在有线电视系统工程接收天线的设计中，规范规定两幅天线的水平或垂直间距不应小于较长波长天线的工作波长的1／2，且不应小于下列哪一项数值?（）A、0．6mB、0．8mC、1．0mD、1．2m32、下列有关变频启动的描述，哪一项是错误的?（）A、可以实现平滑启动，对电网冲击小B、启动电流大，需考虑对被启动电机的加强设计C、变频启动装置的功率仅为被启动电动机功率的5％～7％D、适用于大功率同步电动机的启动控制，可若干电动机共用一套启动装置，较为经济33、规范规定综合布线系统的配线子系统当采用双绞线电缆时，其敷设长度不宜超过下列哪一项数值?（）A、70mB、80mC、90mD、100m34、仅供笼型异步电动机启动用的普通晶闸管软启动装置，按变流种类可归类为下列哪一种?（）A、整流B、交流调压C、交一直一交间接变频D、交一交直接变频35、规范规定综合布线区域内存在的电磁干扰场强高于下列哪一项数值时，宜采用屏蔽布线系统进行防护?（）A、3V／mB、4V／mC、5V／mD、6V／m36、可编程控制器PLC控制系统中的中枢是中央处理单元(CPU)，它包括微处理器和控制接口电路。

档案员电气专业复习题.doc

电气专业复习题1、电气工程施工文件（按分类）包括哪些内容？答：C1施工技术管理文件C4-1设备记录C5-2隐蔽及施T试验记录C5-3材料试验检验报告C5-4 T稈质量事故处理记录C5-5 丁稈质量检验（验收）记录2、建筑电气安装工程接地电阻测试记录填写内容及要求是什么？答：1、凡有保护接地、重复接地、工作接地、防雷接地、静力接地、屏蔽接地等工稈必须在敷设后作接地电阻测试记录。

测试品的电阻值应符合设计、设备技术标准及检验标准的要求。

2、由于接地种类多，在填写表时，应先明确接地种类，接地体设置形成与连接方法、与建筑物的距离、位置轴线、埋设深度等。

3、要明确测试时问的季节系数，所采用测试仪表型号及测试部位等情况，将测试值、测试结论填写在表屮4、测试计算值二实测阻值X季节系数5、接地装置工频接地电阻与冲击接地电阻的比值3、电气照明系统通电试验记录应填写的内容及要求是什么?答：1、通电试验是在建筑电气工稈完成后进行，是对进户电源、干线、分支线的电压、主干线的电源及务种器具、漏电开关的运行逐一进行试验，检查其是否运转正常，是占满足设计及规范要求，将其试验结果对应表式逐项填写。

2、通电试验前，应先检查三相电压是否平衡；设备器件是否完整；安装是否牢固；有无松动、脱落现象；螺口灯头的屮心触点必须接在相线上，开关安装开启方向应全楼一致，开关必须切断相线，插廉安装应按右极接零线（面对插朋），单相三孔插廉应上极接PE线，下面的接线柱（面对插瞬）右极接相线，左极接零线。

当确定无误后方可送电试验。

3、公共建筑照明系统通电连续试运行时间为24h,民间住宅照明系统通电连续试运行时间为8h.4、所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无障碍。

4、试填：“绝缘电阻测试记录”下图为某建筑配电线路的部分系统图，施工、监理单位有关人员用兆欧表（电压级别500伏），对备导线间的绝缘电阻进行了测试，其值均为50兆欧，根据系统图填写绝缘电阻测试记录表。

2012电气试题

第1页2012船舶电气1.关于船舶电缆的安全使用与维护的要求有：①船舶动力电缆的绝缘层破损后必须恢复绝缘，照明电缆则不需要；②船舶电缆连接后的绝缘强度必须保证符合相关规范的要求；③船舶电缆连接后必须保证电接触良好；④船舶动力电缆连接后必须保证有足够的机械强度，信号电缆则不需要；其中叙述正确的是_______。

A.①、② B.①、③ C.③、④ D.②、③2.控制线路中的某电器元件符号如图所示，它是______符号。

A.熔断器B.电流继电器线圈C.电阻D.电压继电器线圈3.干式变压器的冷却介质是______。

A.空气B.石英沙C.二氧化碳D.干粉4.采用可控硅整流的自励式同步发电机的调压装置，为解决起压问题，常采取______。

A.利用蓄电池向晶闸管提供触发电压B.利用蓄电池向发电机的励磁绕组直接充磁C.接入起压电容D.接入起压电阻5.对锚机的要求规定其工作时在______分钟内能起动______次。

A.25；25B.25；30C.30；25D.30；306.主机转速一般应_______额定转速，才允许船舶晶闸管轴带发电机启动。

A.≥30%B.≥85%C.≥75%D.≥45%7.用万用表电阻挡测量普通晶体管时，最好选择______挡。

A.R×1B.R×100C.R×10D.R×10K 、管路敷设技术通过管线敷设技术不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。

在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。

管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。

线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。

2012复习资料只留答案版

2012/2013（1）继电保护复习题及参考答案第 1 页共 6 页一、选择题1、输电线路通常要装设（）。

（C 主保护和后备保2、中性点直接接地系统，最常见的短路故障是（）。

（D ）单相接地短路3 、一般（）保护是依靠动作值来保证选择性 .（A ）瞬时电流速断4 、若为线路—变压器组，则要求线路的速断保护应能保护线路（）。

（A ） % 1005 、流入保护继电器的电流与电流互感器的二次电流的比值，称为（）。

（A ）接线系数 6 、相间短路保护功率方向继电器采用90°接线的目的是（）。

（B ）消除出口两相短路时方向元件的动作死区7 、零序电流保护具有（）特点。

（D ）接线简单、灵敏度高、保护区稳定8、确定零序速断保护最大零序电流时，应考虑（）。

（D ）系统运行方式、短路类型、短路点位置和电网联接方式 9 、中性点非直接接地系统发生单相金属性失地时，故障点的电容电流与（）有关（B ）电网电压及该级电压电网中线路长度10、影响距离保护正确动作的分支系数与网络接线方式有关，等于 1 或小于 1 11 、互感器二次侧应有安全可靠的接地，其作用是 _C___ 。

以防互感器一、二次绕组绝缘破坏时 , 高电压对二次设备及人身的危害；12、系统运行方式变化时，影响距离保护正确动作的分支系数（）。

（C ）随之改变 13、电力系统振荡闭锁装置，在系统正常运行时，（）。

（B ）应可靠闭锁保护 14、电力系统振荡闭锁装置，在系统发生振荡且被保护线路短路时，（）。

（A ）不应闭锁保护15、线路纵联差动保护可作线路全长的（）保护。

（A ）主保护 16、为减小线路纵联差动保护的不平衡电流，差动保护应采用（）的电流互感器。

（C ）同型号、同变比17、变压器的瓦斯保护能反应（）。

（C ）变压器油箱内故障和油面降低18、比相原理只适用于比较两（）之间的相位关系。
