在工业领域中，直线导轨是确保机械设备精准运动的关键部件。
而选择合适的直线导轨规格型号尺寸，对于实现高效、稳定的机械运动至关重要。
让我们一起深入了解直线导轨规格型号尺寸表，为您的设备找到最佳导向方案。
直线导轨规格型号尺寸表提供了详细的参数信息，包括导轨的宽度、长度、滑块的数量和尺寸等。
这些参数对于确保导轨与您的设备完美匹配至关重要。
宽度是直线导轨的重要尺寸之一，它决定了导轨的承载能力和稳定性。
根据您的设备负载要求，选择适当宽度的导轨可以确保其在运行过程中的可靠性。
长度则是根据您的设备结构和运动范围来确定的。
确保导轨的长度足够满足您的设备需求，同时也要考虑到安装和维护的便利性。
滑块的数量和尺寸也是需要考虑的关键因素。
滑块是与导轨配合运动的部件，它们的数量和尺寸直接影响到设备的运动精度和负载能力。
选择合适数量和尺寸的滑块，可以提高设备的运行效率和稳定性。
此外，直线导轨规格型号尺寸表还提供了其他重要参数，如导轨的精度等级、安装方式和润滑要求等。
这些细节对于确保导轨的性能和寿命至关重要。
在选择直线导轨规格型号尺寸时，建议您与专业的供应商或工程师进行沟通。
他们可以根据您的具体需求和应用场景，提供个性化的建议和解决方案。
总之，直线导轨规格型号尺寸表是选择最佳导向方案的重要工具。
通过仔细研究和比较不同的规格型号，您可以为您的设备找到最合适的直线导轨，实现高效、精准的机械运动。
直线导轨的应用场景
直线导轨的应用场景
直线导轨是一种用于工业自动化和机械设备中的重要组成部分。
它的应用场景非常广泛，包括但不限于以下几个方面：
1. 机床加工，直线导轨广泛应用于数控机床、磨床、铣床等各
种机床设备中。
它能够提供高精度、高速度和高负载的运动控制，
使得机床在加工过程中能够实现精准的定位和运动。
2. 机器人，在工业自动化领域，直线导轨被广泛应用于各类机
器人和自动化设备中。
通过直线导轨的精准运动控制，机器人能够
实现高效的生产作业，提高生产效率和产品质量。
3. 3D打印，直线导轨也被应用于3D打印设备中，它能够确保
打印头在三维空间内的精准移动，从而实现复杂的打印结构和高精
度的打印效果。
4. 医疗设备，直线导轨在医疗设备中也有着重要的应用，比如
医疗影像设备、手术机器人等。
它能够提供精准的定位和运动控制，确保医疗设备在医疗操作中的安全性和精准性。
5. 其他领域，除了上述几个应用场景外，直线导轨还被广泛应用于航空航天、汽车制造、电子设备等领域，为各种机械设备提供精准的运动控制和定位功能。
总的来说，直线导轨在工业自动化和机械设备中有着广泛的应用，它能够提供精准的运动控制和定位功能，为各种机械设备的高效运行和生产提供了重要支持。

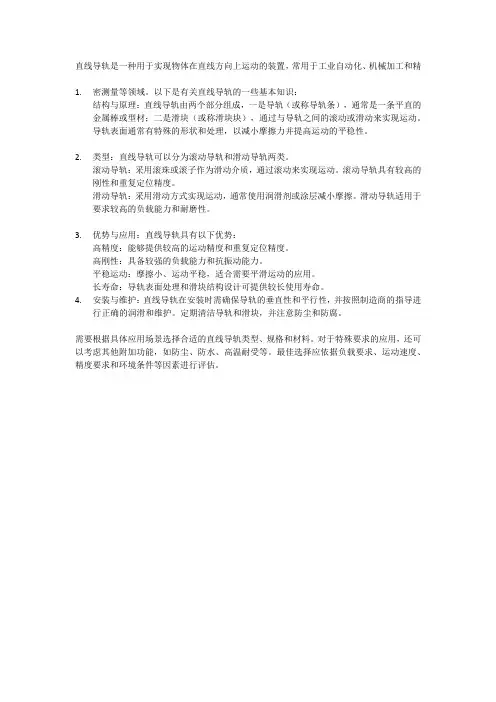

直线导轨知识
直线导轨是一种用于实现物体在直线方向上运动的装置，常用于工业自动化、机械加工和精
1.密测量等领域。
以下是有关直线导轨的一些基本知识：
结构与原理：直线导轨由两个部分组成，一是导轨（或称导轨条），通常是一条平直的金属棒或型材；二是滑块（或称滑块块），通过与导轨之间的滚动或滑动来实现运动。
导轨表面通常有特殊的形状和处理，以减小摩擦力并提高运动的平稳性。
2.类型：直线导轨可以分为滚动导轨和滑动导轨两类。
滚动导轨：采用滚珠或滚子作为滑动介质，通过滚动来实现运动。
滚动导轨具有较高的刚性和重复定位精度。
滑动导轨：采用滑动方式实现运动，通常使用润滑剂或涂层减小摩擦。
滑动导轨适用于要求较高的负载能力和耐磨性。
3.优势与应用：直线导轨具有以下优势：
高精度：能够提供较高的运动精度和重复定位精度。
高刚性：具备较强的负载能力和抗振动能力。
平稳运动：摩擦小、运动平稳，适合需要平滑运动的应用。
长寿命：导轨表面处理和滑块结构设计可提供较长使用寿命。
4.安装与维护：直线导轨在安装时需确保导轨的垂直性和平行性，并按照制造商的指导进
行正确的润滑和维护。
定期清洁导轨和滑块，并注意防尘和防腐。
需要根据具体应用场景选择合适的直线导轨类型、规格和材料。
对于特殊要求的应用，还可以考虑其他附加功能，如防尘、防水、高温耐受等。
最佳选择应依据负载要求、运动速度、精度要求和环境条件等因素进行评估。

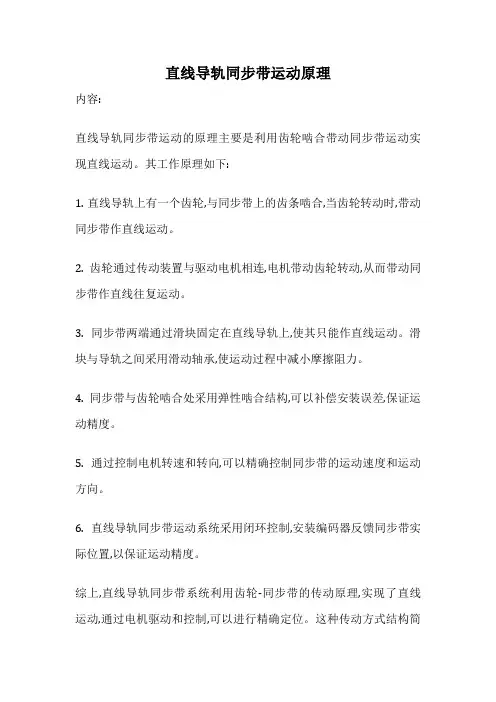

直线导轨同步带运动原理
直线导轨同步带运动原理
内容:
直线导轨同步带运动的原理主要是利用齿轮啮合带动同步带运动实现直线运动。
其工作原理如下:
1. 直线导轨上有一个齿轮,与同步带上的齿条啮合,当齿轮转动时,带动同步带作直线运动。
2. 齿轮通过传动装置与驱动电机相连,电机带动齿轮转动,从而带动同步带作直线往复运动。
3. 同步带两端通过滑块固定在直线导轨上,使其只能作直线运动。
滑块与导轨之间采用滑动轴承,使运动过程中减小摩擦阻力。
4. 同步带与齿轮啮合处采用弹性啮合结构,可以补偿安装误差,保证运动精度。
5. 通过控制电机转速和转向,可以精确控制同步带的运动速度和运动方向。
6. 直线导轨同步带运动系统采用闭环控制,安装编码器反馈同步带实际位置,以保证运动精度。
综上,直线导轨同步带系统利用齿轮-同步带的传动原理,实现了直线运动,通过电机驱动和控制,可以进行精确定位。
这种传动方式结构简
单、运动精度高、载荷能力强。
直线导轨维护与保养
直线导轨维护与保养
1. 清洁，定期清洁直线导轨表面和滑块，去除积聚的灰尘、金属屑和其他杂质。
可以使用清洁剂和软布进行清洁，确保导轨表面光滑干净。
2. 润滑，直线导轨的滑动部件需要定期进行润滑，以减少摩擦和磨损。
选择适当的润滑油或脂来润滑导轨，确保润滑油或脂的添加量和频率符合设备制造商的建议。
3. 检查，定期检查直线导轨的安装状态和固定螺栓，确保导轨安装牢固，不出现松动现象。
同时检查导轨的直线度和平整度，如有偏差需要及时调整。
4. 防止撞击和振动，避免直线导轨受到外部撞击和振动，以免损坏导轨表面和滑块，影响使用效果。
5. 注意环境温度，直线导轨在使用过程中需要注意环境温度，避免温度过高或过低对导轨材料和润滑油的影响。
6. 定期维护，制定定期的维护计划，包括清洁、润滑、检查等
内容，并记录维护情况和维护周期，以便及时发现问题并进行处理。
综上所述，直线导轨的维护与保养涉及清洁、润滑、检查、防
护等多个方面，需要定期进行并严格按照制造商的建议和要求进行
操作，以确保直线导轨的正常运行和延长使用寿命。
直线导轨的检查内容
直线导轨的检查内容直线导轨是一种常见的机械装置，广泛应用于各个领域。
为了确保直线导轨的正常运行和安全性，需要定期进行检查和维护。
本文将介绍直线导轨的检查内容，以帮助读者了解如何正确进行检查。
一、外观检查1. 检查导轨表面是否有明显的划痕、磨损或腐蚀。
如有，应及时处理，以免影响导轨的使用寿命。
2. 检查导轨的连接部分是否牢固，如有松动现象应立即进行紧固。
3. 检查导轨上是否有异物，如灰尘、油污等。
若发现，请及时清理。
二、润滑检查1. 检查导轨的润滑情况。
导轨通常需要经常进行润滑以减少摩擦和磨损。
检查润滑油或脂的添加情况，如有需要，请及时添加或更换润滑剂。
2. 检查润滑系统的工作情况，确保润滑油或脂能够顺畅供给到导轨上。
三、运动性能检查1. 检查导轨的平直度。
使用直尺等工具测量导轨表面的平直度，确保导轨的平直度在允许范围内。
2. 检查导轨的平行度。
使用测量工具测量导轨之间的平行度，确保导轨之间的平行度在允许范围内。
3. 检查导轨的垂直度。
使用测量工具测量导轨的垂直度，确保导轨的垂直度在允许范围内。
4. 检查导轨的运动平稳性。
将导轨推动或拉动，观察导轨的运动是否平稳，如有异常情况，请进行调整或修理。
四、安全性检查1. 检查导轨的防护装置是否完好。
如护栏、护板等，确保其完好无损。
2. 检查导轨的安全开关是否正常工作。
通过按下安全开关，观察导轨是否能够停止运动，确保安全开关起到应有的作用。
3. 检查导轨的紧急停止按钮是否灵敏。
通过按下紧急停止按钮，观察导轨是否能够立即停止运动，确保在紧急情况下能够迅速停止导轨的运动。
五、其他检查1. 检查导轨的电气连接是否正常。
检查导轨的电缆、插头等连接部分是否牢固，并确保电气连接正常。
2. 检查导轨的驱动装置是否正常工作。
如伺服驱动器、步进电机等，确保驱动装置能够正常运转。
总结：直线导轨的检查内容主要包括外观检查、润滑检查、运动性能检查、安全性检查和其他检查。
通过定期检查和维护，可以确保直线导轨的正常运行和安全性。
机械要素基础知识 - 直线导轨
Type 标准 宽幅
名称 SRG型 SRN型 SRW型
9
4.直线导轨导向要素
2-1. LM Guide的种类和特点
(1) Ball Retainer Type LM Guide
分类
Ball Retainer Type
LM Guide
形式
(2) 总 Ball LM Guide
分类
形式
总Ball LM Guide
7
4.直线导轨导向要素
(2) LM Guide Type 比较 [ 总 Ball Type ]
发生球之间的冲击噪音
2. LM Guide
[ Ball Retainer Type ]
球之间没有冲击噪音
互相摩擦
冲突噪音
金属接触在负荷领域发生， 最小化金属噪音。
8
4.直线导轨导向要素
(3) LM Guide的分类
滚珠丝杠
旋转 → 直线
把motor的旋转驱动变 成直线驱动，广泛使用 在最小化摩擦的部分
直线轴套
滚珠花键
直线 → 直线
直线 → 直线
主要使用在需要最小 摩擦的横方向，扭拧
主要使用在需要最小 摩擦的横方向
误差的吸收能力很好。
基准轴
运行轴
驱动传动 主 要素
要
零
异物对策 零件
件
LM 导轨 LM Block
(6) 按球花键（滚珠花键）的导向方式
•具有4, 6, 8, 10, 16, 20的复数的齿和槽。 •边软的直线运动可以传达大扭转力的系统。 •可以给预压的构造。 •替代linear bush直线轴套，可以设计的坚固。 •Overhang荷重，力矩作用时也可以使用。
直线导轨维护与保养
直线导轨维护与保养
1. 清洁，定期清洁直线导轨是非常重要的。
使用清洁剂和软布
擦拭导轨表面，确保没有灰尘、金属屑或其他杂质。
这有助于减少
摩擦和磨损，保持导轨表面的光洁度。
2. 润滑，正确的润滑是保持直线导轨正常运行的关键。
根据制
造商的建议，选择适当的润滑剂，确保导轨表面和滑块都得到充分
润滑。
定期检查润滑油的情况，及时补充或更换润滑剂。
3. 检查，定期检查直线导轨的安装情况和运行状态。
确保导轨
固定牢固，滑块运行平稳，没有异常声音或振动。
如发现问题，及
时进行调整或维修。
4. 防止污染，保持工作环境清洁，避免导轨受到污染物的侵害。
尽量减少灰尘、水汽等对导轨的影响，可以采取罩子或其他防护措施。
5. 注意安装，在安装直线导轨时，要确保安装平整、垂直，避
免受到外力影响。
正确的安装可以减少导轨的磨损和变形，延长使
用寿命。
6. 定期维护，制定维护计划，进行定期的维护和检查。
根据使用频率和工作环境的不同，制定相应的维护周期和内容，确保直线导轨的长期稳定运行。
综上所述，直线导轨的维护与保养涉及清洁、润滑、检查、防污染、注意安装和定期维护等多个方面。
通过严格执行这些维护措施，可以确保直线导轨的正常运行，延长其使用寿命，提高设备的稳定性和可靠性。
直线导轨的精度等级及标准
直线导轨的精度等级及标准摘要：一、直线导轨的概述二、直线导轨的精度等级三、直线导轨的精度标准四、直线导轨在工业中的应用五、结论正文：一、直线导轨的概述直线导轨，又称直线滑轨，是一种用于承载和导向的机械传动装置。
它主要由导轨和导轨滑块两部分组成，导轨为直线形块状部件，用于固定在机器、附件或工作台上；导轨滑块可以轴向移动，并有一个桥接件将其连接到附件或工作台上。
整个导轨系统同时可以面向轴向和径向提供位置参考。
直线导轨在各种机械传动中发挥着重要作用，主要用于机床、注塑机、半导体设备以及飞行器等高精度的工业产品中。
二、直线导轨的精度等级直线导轨的精度等级分为以下几个等级：1.普通级（无标注/c）：5m2.高级（h）：3m3.精密级（p）：2m4.超精密级（sp）：1.5m5.超超精密级（up）：1m三、直线导轨的精度标准直线导轨的精度标准主要从以下几个方面来衡量：1.直线度：直线度是测量导轨滑块和导轨的轴线之间距离变化的能力。
它表示了导轨在轴向上是否会产生偏差的程度。
通常，轴线的直线度受到导轨的品质、长度和底座顶的扭曲度的影响。
在实际应用中，要求导轨的直线度误差值越低，越接近于零。
2.平行度：平行度是测量导轨滑块平面与导轨面间的距离变化的能力。
它表示了导轨在平面方向上是否产生重大的变化或者偏移。
平行度误差会导致导轨在运动过程中出现震动或噪音，影响设备的正常运行。
3.垂直度：垂直度是测量导轨滑块在垂直于导轨面方向上的距离变化的能力。
它表示了导轨在垂直方向上是否产生偏差。
垂直度误差会影响导轨滑块的运动平稳性，从而影响设备的性能。
四、直线导轨在工业中的应用优质的制卡设备以及锂电池制造设备，均采用P 级以上导轨居多，甚至使用直线模组来代替直线运动部位。
在直线传动领域中，直线导轨副一直是关键性的产品，目前已成为各种机床、数控加工中心、精密仪器等高精度设备的不可或缺的重要功能部件。
五、结论直线导轨的精度与误差控制对保证工业制造质量至关重要。
直线导轨的性能特点有哪些？
直线导轨的性能特点有哪些？
直线导轨是一种常见的机械零件，常见于机械设备的移动部分。
它的主要功能
是作为机械设备的导轨，使机械设备能够进行直线运动。
那么，直线导轨的性能特点有哪些呢？
1. 高精度
直线导轨具有很高的精度，能够保证机械设备的精确定位。
通过采用高精度的
加工工艺和材料，直线导轨能够达到高精度的水平，使得机械设备的运动更加精准。
2. 高刚度
直线导轨的高刚度使得机械设备能够承受更大的负载，并且能够抵御外界的干扰。
这样，机械设备的运动更加平稳，能够提高生产效率和工作稳定性。
3. 长寿命
直线导轨具有长寿命的优点，能够有效地降低机械设备的维护成本。
通过采用
高强度的材料和精密的加工工艺，直线导轨的使用寿命能够更加稳定和长久。
4. 低噪音
直线导轨的运动过程中，摩擦力较小，摩擦噪音较低。
这使得直线导轨能够适
用于对声音有严格要求的场合，如实验室和医院。
5. 操作平稳
直线导轨在机械设备的运动中，能够保证操作平稳。
在高速运动时，由于刚度高，直线导轨的振动很小。
这使得机械设备运动更加顺畅，降低了运动过程中的冲击。
6. 安装调整方便
直线导轨的安装和调整相对来说比较容易，这意味着可以快速安装并调整到最
佳状态。
这对于机械设备的调试和维护非常有利。
综上所述，直线导轨的性能特点涉及到高精度、高刚度、长寿命、低噪音、操
作平稳以及安装调整方便。
这些特点使得直线导轨在机械设备的定位和运动方面具有不可替代的作用。
直线导轨的应用场景
直线导轨的应用场景
1. 工业生产。
在工业生产中，直线导轨被广泛应用于各种机械设备，如数控机床、注塑机、激光切割机等。
直线导轨能够提供高精度的直线运动，使得机械设备能够精确地加工和制造各种零部件和产品。
2. 交通运输。
直线导轨也被广泛应用于交通运输领域，例如高铁、地铁和电梯等设备都需要使用直线导轨来实现平稳、高速的运动。
直线导轨的高精度和稳定性能够保证交通工具的安全和舒适性。
3. 医疗设备。
在医疗设备中，直线导轨被应用于医疗影像设备、手术机器人和床位等设备中。
直线导轨能够提供精确的定位和运动控制，使得医疗设备能够准确地进行诊断和治疗。
4. 科学研究。
在科学研究领域，直线导轨被广泛应用于各种实验设备和科学仪器中。
直线导轨的高精度和稳定性能够满足科学研究对于实验数据的精确测量和控制需求。
总的来说，直线导轨在工业生产、交通运输、医疗设备和科学研究等领域都发挥着重要作用，它们的高精度、稳定性和可靠性使得各种设备和系统能够实现精确的运动控制和定位，从而推动了这些领域的发展和进步。
直线导轨的介绍
直线导轨的介绍
直线导轨是一种机械传动元件，主要用于工业机器人、数控机床、印
刷设备等高精度设备中，能够承受大的径向和轴向负载，并具有高精度、高刚性、低摩擦等特点。
下面将对直线导轨的结构、工作原理和
应用进行详细介绍。
一、结构
直线导轨由导轨和滑块两部分组成。
其中，导轨是由钢材经过加工而
成的直条形零件，其表面通过磨削或滚压等工艺处理，使其表面硬度
达到HRC58-62。
滑块则是安装在导轨上的零件，通常采用铝合金或
钢材制作，在滑块内部安装有滚珠或滚针等滚动体，以减小摩擦力。
二、工作原理
当机器运行时，导轨和滑块之间形成一个紧密的接触面。
此时，在外
界力的作用下，滑块会沿着导轨运动，并且在运动过程中接受来自外
界的径向和轴向负载。
同时，在滑块内部安装有滚珠或滚针等滚动体，以减小摩擦力，从而提高了导轨的运动精度和寿命。
三、应用
直线导轨广泛应用于工业机器人、数控机床、印刷设备等高精度设备中。
在工业机器人中，直线导轨能够提供高精度的运动控制，从而实现机器人的高速度、高精度运动。
在数控机床中，直线导轨能够提供稳定的支撑和高精度的运动控制，从而实现机床的高速切削和加工精度。
在印刷设备中，直线导轨能够提供稳定的支撑和高精度的运动控制，从而实现印刷品质的提升。
总之，直线导轨是一种具有重要作用的机械传动元件，在各个领域都有广泛应用。
通过了解其结构和工作原理，可以更好地理解其在各个领域中所起到的作用，并且为其后续研究和开发提供基础知识。
直线导轨滑块端头损坏的原因
直线导轨滑块端头损坏的原因
直线导轨滑块端头损坏可能有以下原因：
1.润滑不良：直线导轨需要充分的润滑，以保持其正常运转和延长使用寿命。
如果润滑不良，会导致滑块端头磨损加剧，甚至出现卡滞现象。
2.安装不当：如果直线导轨安装不正确，例如倾斜或扭曲，会导致滑块端头
承受不均匀的载荷，从而加速损坏。
3.异物侵入：直线导轨在运行过程中，如果有尘埃、沙子或其他异物进入，
会卡在滑块端头，导致磨损或损坏。
4.超载：如果滑块上承受的载荷超过了其设计承载能力，会导致滑块端头损
坏。
5.疲劳破坏：长时间运行或反复承受循环载荷的滑块端头可能会出现疲劳裂
纹，随着时间的推移，裂纹会逐渐扩展，最终导致损坏。
6.维护不当：定期检查和清洁直线导轨是非常重要的。
如果长时间不进行维
护，可能会导致滑块端头损坏。
7.环境因素：某些化学物质或气体可能会与直线导轨的材料发生反应，导致
滑块端头腐蚀或损坏。
8.品质问题：如果直线导轨的制造品质不良，例如材料强度不够或加工精度
不达标，也可能会导致滑块端头损坏。
为了防止直线导轨滑块端头损坏，建议采取以下措施：
1.确保直线导轨的安装正确、平直和稳固。
2.提供充分的润滑，并定期检查润滑状况。
3.避免直线导轨超载运行。
4.定期进行维护和检查，包括清洁、检查磨损和更换损坏的部件。
5.在使用过程中注意环境因素，避免直线导轨受到不良环境的影响。
6.选择品质可靠的直线导轨产品。
直线导轨的精密等级以及划分依据
直线导轨的精密等级以及划分依据【原创版】目录一、直线导轨的概述二、直线导轨的精度等级划分三、划分依据及具体指标四、不同精度等级的应用范围五、总结正文一、直线导轨的概述直线导轨，又称滑轨、线性导轨或线性滑轨，主要用于直线往复运动场合。
它具有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动，并且高效耐用。
直线导轨是由金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦。
二、直线导轨的精度等级划分直线导轨的精度等级分为普通级、高级、精密级、超精密级和超高精密级。
这些等级主要是根据滑块的间隙、载重时滑块的下沉量以及上拉力时滑块的上升量等指标来划分的。
三、划分依据及具体指标1.滑块的间隙：这是影响导轨行走精度、负荷承载能力和刚性的重要因素。
适当的间隙可以在一定程度上减免往复运动带来的振动和冲击。
2.载重时滑块的下沉量：这是评估导轨在承受负荷时是否能保持稳定运行的关键指标。
优质的导轨在载重时不会有明显的下沉。
3.上拉力时滑块的上升量：这是衡量导轨在受到上拉力时能否保持平稳运动的重要参数。
优秀的导轨在上拉力作用下，滑块的上升量应尽可能小。
四、不同精度等级的应用范围1.普通级（无标注/c）：适用于一般的直线运动设备，如普通机床、小型自动化设备等。
2.高级（h）：适用于精度要求较高的设备，如数控加工中心、精密机床等。
3.精密级（p）：适用于高精度设备，如高速数控机床、精密测量仪器等。
4.超精密级（sp）：适用于超高精度设备，如半导体制造设备、航空航天设备等。
5.超超精密级（up）：适用于极端高精度设备，如纳米级加工设备等。
五、总结直线导轨的精度等级划分是根据滑块的间隙、载重时滑块的下沉量以及上拉力时滑块的上升量等指标来判断的。
直线导轨相关计算
直线导轨相关计算直线导轨是一种常见的工业设备，用于实现水平运动的高精度定位。
它由固定在工作台上的导轨和固定在工作台上的滑块组成。
滑块可在导轨上自由滑动，从而实现工件的平稳移动。
在导轨设计和应用中，一些关键参数和计算是非常重要的。
1.导轨类型和尺寸选择：直线导轨的类型主要有滚动导轨和滑动导轨两种。
滚动导轨采用滚动体与导轨滚道接触，适用于高负载和高速度的应用。
滑动导轨则通过滑动阻力实现，适用于低速、低负载和高精度的应用。
选择合适类型的导轨需要考虑实际应用需求。
导轨的尺寸大小取决于工件的尺寸和负荷，并应满足运动平稳、定位精度高的要求。
2.导轨和滑块的材料选择：导轨和滑块的材料选择直接影响到导轨的耐磨性、刚度和稳定性。
常见的材料包括钢、铝合金、高密度聚乙烯等。
钢具有高刚度和耐磨性，适用于大负荷和高速度的应用；铝合金具有轻质、良好的尺寸稳定性，适用于低负荷和高精度的应用；高密度聚乙烯具有良好的自润滑性和降噪效果，适用于低负荷和低速度的应用。
3.导轨长度和支撑方式：导轨的长度应根据工件的移动范围进行选择，同时需要考虑导轨的刚度和平行度。
较长的导轨会增加刚度和平行度的要求，对支撑方式提出更高的要求。
常见的支撑方式有侧挂式、双向支撑式、减摆支撑式等。
不同支撑方式的选择应根据实际情况综合考虑。
4.导轨的静载荷和动载荷计算：静载荷指导轨与滑块之间的垂直负荷，用于计算导轨的刚度和滑块的尺寸；动载荷则考虑到滑块在工作过程中的加速度、速度和冲击负荷等。
静载荷和动载荷的计算是导轨设计的基础。
5.导轨的定位精度和重复定位精度要求：导轨的定位精度是指工件在导轨上的移动误差，重复定位精度则是在多次工作循环中，工件位置的重复误差。
定位精度的要求取决于实际应用，一般需要根据工件的尺寸和精度要求进行评估。
6.导轨的润滑和密封要求：导轨在工作过程中需要进行润滑，以减少摩擦和磨损，提高导轨的寿命和运动平稳性。
润滑方式有油脂润滑、油润滑等，根据实际需求选择润滑方式。
机床导轨的种类
机床导轨的种类
机床导轨是机床的重要组成部分，它承载着机床的工作台、滑块等部件，使其能够在运动过程中保持稳定和精密度。
根据导轨的不同结构和材料，可以将机床导轨分为多种类型。
本文将依次介绍直线导轨、滑块导轨、摇臂导轨和圆弧导轨。
直线导轨是一种常见的机床导轨，它由两个平行的导轨面和滑块组成。
滑块上有滚珠或滚针，可以在导轨面上滑动，实现工作台的水平移动。
直线导轨具有结构简单、刚性好、精度高等优点，广泛应用于数控机床、磨床、镗床等设备中。
滑块导轨是一种常用的机床导轨，它由滑块和导轨组成。
滑块通常采用滚动轴承或滚珠轴承，可以在导轨上滑动，实现工作台的平移运动。
滑块导轨具有承载能力高、刚性好、摩擦小等特点，广泛应用于加工中心、车床、铣床等设备中。
摇臂导轨是一种特殊的机床导轨，它由摇臂和导轨组成。
摇臂通过铰链连接在导轨上，可以实现工作台的旋转运动。
摇臂导轨具有结构简单、可靠性高、运动平稳等优点，广泛应用于钻床、镗床、刨床等设备中。
圆弧导轨是一种用于实现圆弧运动的机床导轨，它由滚动轴承和导轨组成。
滚动轴承可以在导轨上滑动，实现工作台的圆弧运动。
圆弧导轨具有精度高、刚性好、承载能力大等特点，广泛应用于数控
车床、磨床、切割机等设备中。
机床导轨是机床的重要组成部分，不同类型的导轨适用于不同的机床和加工需求。
直线导轨适用于需要直线运动的设备，滑块导轨适用于需要平移运动的设备，摇臂导轨适用于需要旋转运动的设备，圆弧导轨适用于需要圆弧运动的设备。
选择合适的机床导轨可以提高机床的工作精度和稳定性，提高加工效率和质量。
直线导轨同步带运动原理
直线导轨同步带运动原理
直线导轨同步带是一种常见的机械传动装置,其运动原理主要基于带轮与皮带的啮合传动。
具体来说,直线导轨同步带系统主要由直线导轨、滑块、同步带轮和同步带组成。
运动原理如下:
1. 直线导轨限定了滑块的移动方向,使滑块只能沿着导轨方向做直线往复运动。
2. 滑块通过连接件与同步带轮固定连接。
当滑块移动时,带动同步带轮一起运动。
3. 两端的同步带轮通过同步带相互啮合。
当其中一个带轮转动时,通过同步带的传动作用,使另一个带轮按照相同的速度和方向转动。
4. 这样,就实现了直线滑块的运动可以准确地传递给另一端的带轮,从而驱动另一滑块做直线往复运动。
两端滑块的运动速度和方向保持高度同步。
5. 通过调整带轮的大小比例,可以实现运动的速度放大或缩小。
6. 当滑块为工件时,直线导轨同步带系统可以将动力精确地从驱动端传递到从动端,实现工件的直线往复运动和定位。
综上,直线导轨同步带系统利用带轮与皮带的啮合传动原理,实现了两
端滑块的精确同步运动,是一种较为简单可靠的直线往复运动传动机构。
其运动精度高、传动稳定,广泛应用于机床和自动化设备中。
直线导轨安装步骤及注意事项
直线导轨安装步骤及注意事项嘿，朋友们！咱今天来聊聊直线导轨的安装步骤和要注意的那些事儿。
你看啊，安装直线导轨就好比搭积木，得一步一步来，还得细心加耐心。
先把安装面清理干净咯，就像咱洗脸一样，得把灰尘啊脏东西啥的都弄走，不然导轨装上去也不踏实呀。
然后呢，确定好安装的位置，可别马虎，这就像给家里摆家具，位置不对那可别扭啦。
接着把导轨轻轻放上去，哎呀，得轻点儿，别磕着碰着了。
然后用螺丝固定住，这螺丝就像是给导轨穿上了小鞋子，得穿得稳稳当当的。
安装滑块的时候也得小心哦，别把它弄疼啦。
把滑块顺着导轨慢慢推进去，就像给小火车铺轨道一样。
这当中可得注意了，别装歪了呀，不然这直线导轨跑起来不顺畅，那不就白折腾啦。
还有啊，螺丝得拧紧咯，但也别太紧了，太紧了导轨该喘不过气来了。
咱再说说其他要注意的。
安装的时候周围环境得安静点儿，别乱糟糟的，不然容易分心出错。
还有啊，工具得准备齐全了，别到时候缺这少那的，手忙脚乱可不行。
安装完了也别着急庆祝，得检查检查呀，看看导轨跑得顺不顺畅，有没有啥异常的声音。
要是有问题，赶紧解决，可别等用起来出毛病了才后悔。
直线导轨这东西啊，就像是机器的腿，腿不好使，机器还怎么好好工作呀。
所以咱可得认真对待安装这件事儿，别嫌麻烦。
反正啊，安装直线导轨可不是闹着玩的，得用心，得仔细。
大家可别小瞧了这些细节，往往细节决定成败呢！咱把直线导轨安装好了，机器才能稳稳当当、顺顺利利地工作呀，你们说是不是这个理儿？。
直线导轨.
直线导轨直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于高精或高速直线往复运动场合，且能够承当一定的扭矩，可在高负载的情况下实现高精度的直线运动。
在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。
直线导轨分类编辑播报合并图册(2张)分为方形滚珠直线导轨，双轴芯滚轮直线导轨，单轴芯直线导轨。
直线导轨作用编辑播报直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依推拿擦性质而定，直线运动导轨能够分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
直线轴承主要用在自动化机械上比拟多,像德国进口的机床,折弯机,激光焊接机等等,当然直线轴承和直线轴是配套用的。
像直线导轨主要是用在精度要求比拟高的机械构造上,直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。
直线导轨自动调心编辑播报来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，即由钢珠的弹性变形及接触点的转移，即便安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
具有互换性由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因而部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
所有方向皆具有高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠到达理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
直线导轨工作原理编辑播报能够理解为是一种滚动导引，是由钢珠在滑块跟导轨之间无限滚动循环，进而使负载平台沿着导轨轻易的高精度线性运动，并将摩擦系数降至平常传统滑动导引的五特别之一，能轻易地到达很高的定位精度。
滑块跟导轨间末制单元设计，使线形导轨同时承受上下左右等各方向的负荷，专利的回流系统及精简化的构造设计让线性导轨有更平顺且低噪音的运动。
直线导轨的精密等级以及划分依据
文章标题：直线导轨精密等级和划分标准的探讨一、引言直线导轨是一种用于工业机械设备上的重要组成部分，它能够确保机械设备在运行过程中的精密度和稳定性。
在实际应用中，我们常常会听到直线导轨被分为不同的精密等级，那么这些精密等级是如何划分的呢？本文将结合直线导轨的应用和精密等级的定义，深入探讨直线导轨的精密等级以及划分依据。
二、直线导轨的应用领域直线导轨作为一种重要的机械部件，广泛应用于数控机床、工业机器人、半导体设备、注塑机、风力发电设备等领域。
它能够有效地承受和传递机械设备在运行过程中的载荷，并且具有较高的定位精度和重复定位精度。
在不同的应用领域中，对于直线导轨的精密等级要求也会有所不同。
例如在数控机床上，对直线导轨的精密度要求非常高；而在一些工业机器人的应用中，对于其稳定性和耐磨性也有着较高的要求。
针对不同领域的需求，直线导轨的精密等级也会有所区别。
三、直线导轨的精密等级定义1. 一般来说，直线导轨的精密等级可以由其精度和重复定位精度来定义。
精度是指导轨在长度范围内的尺寸偏差，而重复定位精度则是指导轨在运行循环中的定位精度。
根据这两项指标，可以划分直线导轨的精密等级。
2. 最常见的直线导轨精密度等级包括P、H、N、L四个等级。
P等级为超精密级，H等级为高精密级，N等级为精密级，L等级为普通级。
其中P等级导轨的精密度最高，精度和重复定位精度都达到了极高的标准，适用于高精度的加工设备。
3. 国际上还有一些其他的精密等级标准，如ISO的精密等级标准。
在不同的标准体系下，对于直线导轨的精密等级划分也会略有不同。
四、直线导轨精密等级划分依据1. 制造工艺：直线导轨的精密等级与其制造工艺密切相关。
通过精密的加工工艺和质量控制，可以确保直线导轨的精密度达到相应的等级标准。
2. 材料选择：直线导轨的材料也是影响其精密等级的重要因素。
优质的材料能够提高导轨的耐磨性和稳定性，从而满足不同精密等级的需求。
3. 润滑方式：直线导轨在运行过程中需要进行润滑，不同的润滑方式会对导轨的精密度产生影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线导轨
◎直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动.
直线运动导轨的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
◎直线轴承主要用在自动化机械上比较多,像德国进口的机床,纸碗机,激光焊接机等等,当然直线轴承和直线轴是配套用的.像直线导轨主要是用在精度要求比较高的机械结构上,
滑块-使运动由曲线转变为直线。
新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。
直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。
由于直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。
当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。
作为导向的导轨为淬硬钢，经精磨后置于安装平面上。
与平面导轨比较，直线导轨横截面的几何形状，比平面导轨复杂，复杂的原因是因为导轨上需要加工出沟槽，以利于滑动元件的移动，沟槽的形状和数量，取决于机床要完成的功能。
例如：一个既承受直线作用力，又承受颠覆力矩的导轨系统，与仅承受直线作用力的导轨相比．设计上有很大的不同。
直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。
因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，如机床的刀架，拖板等。
直线导轨系统的固定元件(导轨)的基本功能如同轴承环，安装钢球的支架，形状为“v”字形。
支架包裹着导轨的顶部和两侧面。
为了支撑机床的工作部件，一套直线导轨至少有四个支架。
用于支撑大型的工作部件，支架的数量可以多于四个。
机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。
为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得．是在导轨和支架之间安装超尺寸的钢球。
钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。
如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。
这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地要减少预加负荷，而为了提高运动精度和精度的保持性，要求有足够的预加负数，这是矛盾的两方面。
工作时间过长，钢球开始磨损，作用在钢球上的预加负载开始减弱，导致机床工作部件运动精度的降低。
如果要保持初始精度，必须更换导轨支架，甚至更换导轨。
如果导轨系统已有预加负载作用。
系统精度已丧失，唯一的方法是更换滚动元件。
导轨系统的设计，力求固定元件和移动元件之间有最大的接触面积，这不但能提高系统的承载能力，而且系统能承受间歇切削或重力切削产生的冲击力，把作用力广泛扩散，扩大承受力的面积。
为了实现这一点，导轨系统的沟槽形状有多种多样，具有代表性的有两种，一种称为哥待式(尖拱式)，形状是半圆的延伸，接触点为顶点；另一种为圆弧形，同样能起相同的作用。
无论哪一种结构形式，目的只有一个，力求更多的滚动钢球半径与导轨接触(固定元件)。
决定系统性能特点的因素是：滚动元件怎样与导轨接触，这是问题的关键。
编辑本段世界主要直线导轨制造生产厂商
日本thk株式会社
◎中国大陆VAV(科易威）导轨
双轴心导轨
SVGB10/SVGB10N/SVGB15N/SVGB20N/SVGB20/SVGB25/SVGB35
滚珠线性导轨
VGH15CA/VGH20CA/VGH15CC/VGH20HA/VGH20CC/VGW20CC/VGW20HC/VGW20CC/ VGW20HC/
VGH25CA/VGW25HC/VGW25HC/VGW25CC/VGH15HC
VAV（科易威）双轴心导轨OSG-10N
OSG-20
OSG-25
OSG-30
OSG-40
◎台湾ABBA直线导轨
BRH-A/AL型
BRH-B/BL型
BRH-C/CL型
BRS-A/AS型
BRS-B/BS型
BRS-C/CS型
BRX-B/BL型
◎台湾上银HIWIN直线导轨四列超重负荷HGH/L/W系列低组装式EGH/W系列
微小型MGN/MGW系列
滚柱式RGH/W系列
自润式E2系列
定位式PG系列
金属端盖式SE系列
静音式Q1系列
==
韩国SBC直线导轨
SBI高负载直线导轨
SBI-FL/FLL
SBI-SL/SLL
SBI-HL/HLL
SBG标准直线导轨
SBG-FL/FLL
SBG-SL/SLL
SBG-HL/HLL
SPG,SPS低噪音直线导轨
微型直线导轨
SBM/SBML
====
编辑本段机床导轨之直线导轨介绍
新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。
直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。
由于直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。
当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。
作为导向的导轨为淬硬钢，经精磨后置于安装平面上。
与平面导轨比较，直线导轨横截面的几何形状，比平面导轨复杂，复杂的原因是因为导轨上需要加工出沟槽，以利于滑动元件的移动，沟槽的形状和数量，取决于机床要完成的功能。
例如：一个既承受直线作用力，又承受颠覆力矩的导轨系统，与仅承受直线作用力的导轨相比．设计上有很大的不同。
编辑本段直线导轨特点
(1) 自动调心能力
来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
(2) 具有互换性
由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
(3) 所有方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
编辑本段工作原理
直线导轨可以理解为是一种滚动导引，是由钢珠在滑块跟导轨之间无限滚动循环，从而使负载平台沿着导轨轻易的高精度线性运动，并将摩擦系数降至平常传统滑动导引的五十分之一，能轻易地达到很高的定位精度。
滑块跟导轨间末制单元设计，使线形导轨同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让HIWIN的线性导轨有更平顺且低噪音的运动。
编辑本段行业发展概况
中国经济持续快速的增长，为直线导轨产品提供了巨大的市场空间，中国市场强烈的诱惑力，使得世界都把目光聚焦于中国市场，在改革开放短短的几十年，中国直线导轨制造业所形成的庞大生产能力让世界刮目相看。
随着中国电力工业、数据通信业、城市轨道交通业、汽车业以及造船等行业规模的不断扩大，对直线导轨的需求也将迅速增长，未来直线导轨行业还有巨大的发展潜力。
