JK2511直流低电阻测试仪操作规程

合集下载

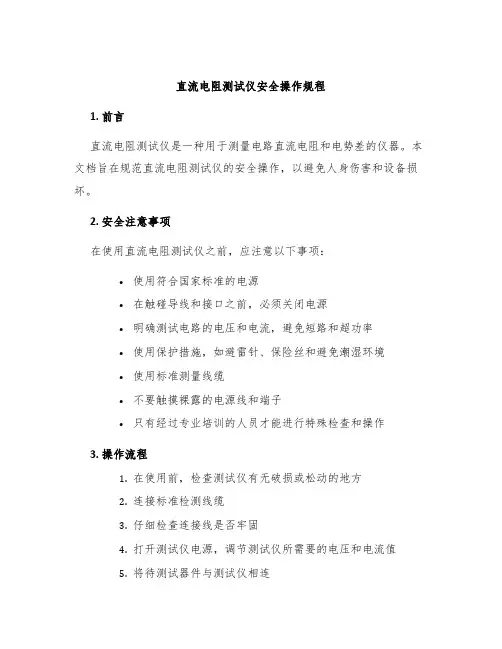

直流电阻测试仪操作规程

《直流电阻测试仪操作规程》

一、设备准备

1. 确保直流电阻测试仪处于正常工作状态，检查仪器外观、显示屏和连接线是否完好。

2. 确保测试仪的电源线正确接入并接通电源，检查电源指示灯是否亮起。

二、样品准备

1. 确保样品处于放置平稳且无外部干扰的环境下，准备测试夹具并将样品固定于夹具上。

2. 清洁样品表面，确保测试接触点干净无杂质。

三、测试操作

1. 打开直流电阻测试仪电源开关，待仪器启动完成后进入测试界面。

2. 设置测试参数，包括电流大小、测试时间等参数，确保测试参数符合样品要求。

3. 用测试夹具连接测试仪与样品，确保连接牢固且无杂质。

4. 按下测试按钮，开始测试过程。在测试过程中要保持样品不受外部振动影响，以确保测试结果准确。

四、测试结束

1. 测试完成后，关闭测试仪电源开关，断开连接线，并拔掉电源线。

2. 清洁测试夹具和仪器表面，并将设备放置在指定位置。

五、安全注意事项

1. 操作人员应穿戴静电防护设备，避免因静电造成的影响。

2. 操作人员应严格按照操作规程进行操作，禁止在未经培训的情况下操作测试仪。

3. 在测试过程中，要注意保持周围环境安静，避免外部振动影响测试结果。

通过严格按照《直流电阻测试仪操作规程》进行操作，可以保证测试结果的准确性和可靠性，同时能保障测试人员和设备的安全。

2511 直流低电阻测试仪--使用说明书

使用说明书

OPERATION MANUAL

2511

直流低电阻测试仪

警告

本仪器不允许对带电测试件进行测试!

测试中应注意的问题：

1.开机预热：仪器开机，测试前必须预热10分钟以上，以等待仪器内部线路电参数稳定后再进行测

试。

2.零点及清零：当使用20mΩ和200mΩ两量程时，应首先清零再进行测试，而在其它量程一般不必

清零。测试时，使用者可先选定量程，再把测试夹互夹，使S+端与S-端直接接触，D+端与D-端直接接触，并保持良好接触，若仪器显示不为零时，请按前面板清零键，则清零ON指示灯亮，仪器清零。

3.由于仪器采用了四端测量法，所以使用者在清零时，一定要使仪器的S+端与S-端直接接触，D+端D-端直接接触。具体地说：使两个测试夹有引出测试线的两金属片直接接触，无引出测试线的两金属片直接接触。否则在20mΩ和200mΩ两量程时，由于仪器增益极高，仪器会显示一非常不稳定的底数。

4.仪器内部所有器件的校正参数都存储在AT28C16EEPTOM集成电路内，所以仪器内许多集成电路

及电子元器件不要随便更换，否则可能使与AT28C16内部存储参数不符，造成测量不正确。

注1：

在开机或使用过程中机器出现死机或数据乱跳以及其他不合理现象。复位：先关机然后按住设置键同时开机！

在开机关机时请不要迅速地开启关闭电源。

第一章概述

一、引言:

2511智能直流电阻自动分选测试仪采用数码管显示，能对各种导线、变压器、电机、开关、继电器等各类电阻进行测试，仪器测量范围10uΩ-2.00kΩ仪器产生高精度恒流经被测件进行四端点测量，有效地扣除了引线误差，适合用户作高精度测量；由于使用直流测试，对各类变压器及电感的铜阻测量尤为适合；本仪器扩展了同类仪器的功能，采用无继电器切换量程,并带有短电数据保护功能.

JK2512 系列型智能直流低电阻测度仪使用说明书

MODEL2512B系列

智能直流低电阻测度仪

操作使用手册

常州市金艾联电子科技有限公司TEL：*************89187775

概述

JK2512B智能直流低电阻测试仪的外观流畅简洁，操作简便直观。以新颖的设计思路，让各类触及者拥有全新的感觉。

特点介绍

1直观的显示

使用液晶显示，使得各项参数的显示都有明确的提示，也不管白天黑夜，都有清晰的字符让您一目了然，更没有让人眼花缭乱的各种指示灯让您难以记忆。

2少量的按键

本仪器仅有四个操作按键，让您无须记忆更多条条款款，设置更多的功能数据。

3多参数显示

当您读出了电阻值将其换算成百分比误差而感到麻烦，当您读出了百分比误差而将仪器显示改为显示电阻时感到重复工作时，您不妨选择本仪器的分选功能吧。本仪器在分选测量时既显示电阻值，又显示百分比误差；在直读测量时既显示电阻值，又显示测量量程和读数范围，方便了您的阅读。并且在设置时显示文字告知您正在做什么。

4等级品讯示

在生产线上您也许要将电阻分成三个精度级别，本仪器完全可以满足您的要求。本仪器可以按百分比的形式设置为三个等级品。有合格闪光提示和合格的级别显示，也有合格讯响，但您可以关掉讯响而仅有合格灯指示和级别显示。

5通信接口

如果您需要自动化测量，您可以利用通信接口达到这一目的。本仪器的接口设计充分考虑了用户的方便性，您只要根据说明书对您的“编程器”或“计算机”简单编程，也可以用简单的硬件电路就可轻松完成。

6方便的校准

如果为了校准要打开仪器机箱是一件多么麻烦的事情，如果为了校准要调节电位器是一件多么古老的方法。本仪器的一种新的校准方法——人机对话的标准方式，只要按按键盘即可完成校准。

JK2511直流低电阻测试仪操作规程

深圳市尚科通电子科技有限公司

Q/HS.JS-23-2010 JK2511直流低电阻测试仪操作规程

发送部门：

分发编号：

受控状态：

编制:

审核:

批准:

2015年8月20日发布2015年8月20日实施深圳市尚科通电子科技有限公司发布

深圳市尚科通电子科技有限公司

JK2511直流低电阻测试仪操作规程

Q/SSC006-2015 1.目的

规范使用接触电阻测试仪，使设备得到正常使用和维护。

2．范围

适用本厂接触电阻测试仪的使用与维护。

3. 职责

3.1品质部负责制订本规程;

3.2品质部检验员负责本规程的执行;

3.3品质部主管负责检查检验员的操作情况，对违反规程的不规范操作进行适当的处罚。

4．使用方法（不能对带电物件进行测试）

4.1仪器电源插头插入220V电源，打开电源开关预热20分钟后，才可进行测试使用，以保障测试结果的准确性；

4.2查阅被测产品的电阻值要求，再按其要求调动准确位置；

零点及清零：当使用20mΩ和200mΩ两量程时，应首先清零再进行测试，而在其他量程一般不必清零。测试时，使用者可先选定量程，再把测试夹互夹，使S+端与S-端直接接触，D+端与D-端直接接触（两个测试夹有引出测试线的两金属片直接

接触，无引出测试线的两金属片直接接触。）并保持良好接触，若仪器显示不为零时，请按前面板清零键，则清零ON指示灯亮，仪器清零。

4.3开机或使用过程出现死机或数据乱跳等不良现象。复位：先关机然后按住设

置键同时开机；

4.4夹具与试件接触要尽量减少接触电阻，保证被测电阻的准确性

4.5测试完毕后，应关闭电源开关，拔掉电源插头。

直流低电阻测试仪的操作介绍

简介

直流低电阻测试仪是一种用于测量线路、电气设备中低电阻值的设备，常用于

电力、通信、铁路等领域。本文将介绍该测试仪的操作方法。

测量准备

在进行测量前，应先进行测量准备工作，包括： - 仪器检查：检查测试仪是否

正常运行、电源、电缆等是否齐全、接地是否牢固等； - 测线接口连接：将测试仪

与待测线路或设备用测线连接，在连接前需要检查测线是否损坏； - 测量范围设定：根据待测对象的不同，设定相应的电流、电压以及测量范围； - 接地测试：在测量

前对待测对象进行接地测试，确保待测对象接地良好，以免影响测量结果。

测量步骤

1.打开测试仪电源，进行自检。自检过程中，测试仪会自动检查电缆状

态、测量范围、电压、电流等参数，确保测试仪能正常工作。

2.根据测量对象属性，调整测试仪的参数。不同的测试对象需要设置不

同电流、电压，以及不同的测量范围。

3.连接测线。将测试仪的测量电缆分别连接待测对象的电极，保持连接

稳固可靠，以免影响测量结果。

4.开始测量。按下“测量”键，测试仪会开始发送电流，对线路进行测量。

测量时需要注意不要对电路产生影响，如防止电路发生短路现象等。

5.等待测量结果。测试仪会自动计算出待测对象的电阻值，并在仪器显

示窗口中显示。

6.关闭测试仪电源，拆除电缆，结束测量。

常见问题及解决方法

1.测量结果误差较大。可能是由于测试对象的接地不良或测量电缆不良

等原因引起，应重新进行接地测试并检查测量电缆状态。

2.测量数据异常。可能是由于测试对象中有其他电源或信号源干扰，应

检查周围环境并重新测量。若数据仍异常，可尝试进行屏蔽处理。

(ZJ)直流低电阻测试仪说明书

无
2511A
0.1%±5
0.1%±5
0.05%±5
0.1%±5
2512
2512A
0.1%±5
无
2512B
无
测试电流
2511
100 mA
100 mA
100mA
10mA
1 mA
100uA
无
2511A
1 A
100uA
10 uA
1 uA
2512
10 uA
1 uA
2512A
10 uA
无
2512B
无
LY2511前面板示意图
三、前后面板功能及制作说明
以下对前面板进行相应说明，其说明文字前面的数字为前面板图上的标号。
1、电阻值或百分比显示窗，5位数码管显示。
注意：量程锁定时若所测电阻远远小于该量程的测量范围则精度受影响。
2、分选指示灯：
上超灯，红灯，该灯亮表示实测值高于上限设定值。
通过灯，绿灯，该灯亮表示实测值在上下限设定值之间。
2. 按设置键显示上次设置标称值数据。
a)按开始键进入单位及小数点位置设置。
b) 用左右键选择单位及小数点位置。
c) 按开始键进入数据设置，同时显示上次设置数据，闪烁第一位数据，单位为改变过或未改变过的单位。
d) 按左右键改变第几位数据闪烁，按上下键改变闪烁位数值。

直流电阻测试仪使用操作指导书

一、三线电源插座的保护端应接妥地线，不能悬空，否则机箱失去屏蔽作用，发生跳动现象。接通电源，按下“POWER”键。

二、清零

将两测量夹子短接，然后清零。

三、功能选择

根据需要，进行速度调节，参数、显示形式、连续或单次测试的设置等。

四、电阻测量

根据待测电阻大小及需显示的位数选择合适量程和显示位数。

在被测电阻上连好测试夹子，夹子要紧靠被测部位夹持，读出电阻值。

五、连续测量时，不必重新调零。

不进行测量时，将电源及时断开。

六、注意事项

1）直流电阻快速测试仪每次测试完毕后，等待放电指示结束后

再拆测试线操作者应注意安全。

2）直流电阻快速测试仪测量过程中若出现异常情况，请按复位

键或关机。

3）测量结束要对被测量设备进行放点处理。

4）若测量时显示持续充电，则说明回路中开路或接触不良，重新将夹子夹持部位活动下，使之接触良好，再行测量。

直流低电阻测试仪操作规程

5.4.若被测电阻超出允许范围，“HIGH”和“LOW”指示灯亮，表示不合格。
6．注意事项
6.1.本仪器适用于测量1KΩ以上电阻值；
6.2.不允许被测试件带电测试。
7.质量记录
7.1《设备维修保养记录表》
4.4 《供应商监察控制程序》
5.操作程序:
5.1.打开电源开关，按下“设置”键，显示屏数字会闪动，调节“←” ，“→” ，“↑” ，“↓”
进行阻值允许范围设置，再按“设置”键回到测量窗口；
5.3.将输出端子夹在被测电阻的两端，显示的数字为被测电阻的欧姆数，同时“pass”指示灯亮起，并伴有“嘀嘀”声响；
1.目的:
为确保操作者能够正确使用直流低电阻测试仪,特制订本操作指南。
2.范围:
适用于本司操作者对直流低电阻测试仪的正确操作方法。
3.职责：
直流低电阻测试仪操作者应按本操作指南进行具体操作。
4百度文库相关资料：
4.1直流低电阻测试仪《使用说明书》
4.2 《不合格品处理控制程序》
4.3《标示和可追溯性控制程序》

直流低电阻测试仪说明书

2511系列直流低电阻测试仪使用说明书

、概

LY2511/2512系列直流低电阻测试仪是针对变压器、电机、开关、继电器、接插件等各类直流电阻进行测试的仪器。该仪器具有测量范围广，精度高，速度快的优点。而仪器采用了高精度恒流流经被测件和五端测量有效地扣除了引线误差，适合用户作高精度测量；同时仪器增加了分选功能，用户可直接设置电阻上下限值或百分比误差进行分选，极大地提高了同类产品的测试速度。

、技术指标与性能特点

1、显示：以五位数字显示阻值，首位大于

4时只显示四位；

以四位数字加一符号位显示百分比，范围为土

0.01% — 土 9999%。

2、测量范围：

2511: 10u Q 〜2.000K Q; 2511A : 1u Q 〜2.0000M Q; 2512: 1u Q 〜2.0000M Q 。 2512A : 1u Q 〜200.00K Q 2512B : 1u Q 〜20.000K Q

显示：超量程显示：QQQQQ 。 3

、

测试速度: 慢速（6次/秒）、快速（10次秒） 4、档位选择: 自动或手动。

5、电源： AC50/60HZ 220V

± 5%

6、操作环境: 温度：0C 〜40C ，RHC 80%

、

远控接口：

可选配。

8 外形： 270mm*110mm*300mm （宽 *高 *

深）。

9、

重量：

约 5 kg 。

10、远控分选输出：下超（LOW ）、合格（PASS ）、上超（HIGH ），均为低电平有效。

11、电阻测量范围，测量精度，显示分辨率及测试电流如下表所示：

直流低电阻测试仪指导书

文件编号2019.9.29A0 新发行

页码1/1

1.目的：为确保电阻测量仪正确运用，保证电阻测量结果有效特制定本管理办法。

2.适用范围：适用于本公司产品电阻测量。

3.作业环境：干燥、清洁的工作环境。

4.操作细则

4.1开机测试前需预热20分钟，连接测试夹具，

将测试夹具短路，按一下清零键。<图一>

图一：

4.2若要进行低阻高精度测试，应按<图二>方式短路，测试夹具必须在同一侧，短路片最好使用10×5×3

紫铜片或其他导电良好的材料，夹具尽量靠近，正常测量时，不要将夹具任意翻动。

图二：

4.3一：作单件测量时，等待仪器自动跳档，选到合适档位后读取数据，

二：同一品种测量，测第一个产品，数据稳定后按方式选择键锁定<图三>，下次测量，仪器就固定在该档上测量。

图三：

按下清零键.红灯亮起为开启

链接测试夹具，将测试夹具短路

测试夹具必须在同一侧

文件编号2019.9.29A0 新发行

页码2/1

5.注意事项

5.1 在任何显示模式下，进入设置状态，显示窗将显示“-pro-”，此时不能按“”键，若按下“”键，显示窗将显示“PASS”,此为仪器的标准电阻百分比校准功能，连续按<设置>键可以退出此功能。

5.2电阻测量需指定人员操作，其余人员不可作业。

5.3使用后，必须关闭电源开关，保持电阻测量仪表面的整洁。

直流电阻测试仪操作规程

******电缆有限公司
设备名称
直流电阻测试仪
直流电阻测试仪
操作规程
文件编号
编制部门
技术部
版次
A
页数
共1页
一、开机前的准备
取一根表面清洁无划伤的导体长度稍大于1.4m的试样，放置实验室恒温二小时。
二、开机操作
2.1、把导体线芯放入电桥夹具，两头分别用电位电极、电流电极夹紧。如果铝、铝合金线芯超过240mm2两头分别用0.2mm铜单丝缠紧并引出。
2.2、将电源线插入AC220V插座，测试线接入电桥C1、P1、P2、C2。
2.3、检测人员应带上手套后方可测量导体电阻。避免热接触导致导电电阻短时间电阻不稳定。
2.4、将电桥的电源开关合上，电桥应保持在测量状态；按钮保持在I+状态。当电阻小于0.100Ω/Km时正反电流各测量一次，数值求其平均值。
2.5、常规电流按钮拨制2000μΩ10A；测量按钮拨制校零状态，显示屏上应显示零，如果不是按调零按钮，一直调制到零。
2.6、校好零后，将调节器调节到1.00I,显示屏上将显示测量导体的电阻。
2.7、当测量的数据出现很大的波动，测量的数值不能用作测量的数值。必须当数值稳定后方可作为测量导体的数值。
三、停机后要求
3.1、把试验结果填入原始记录表本上，填写时确保记录本整洁。
3.2、关Байду номын сангаас电源、打扫卫生。

YD2511型直流低电阻测试仪使用说明书

YD2511型直流低电阻测试仪

使用说明书

一、概述

YD2511型直流低电阻测试仪是专门用于测量低值直流电阻的仪器。可广泛用于测量各种线圈的电阻、电动机变压器绕组的电阻，各种电缆的导线电阻，开关插头、插座等电器元件的接触电阻和金属铆接电阻。

本仪器运用了斩波稳零放大器和微处理器技术，有效的克服了直流漂移的影响，提高了测量精度。

仪器采用了五端测量的方法，有效的消除了测试电缆引线电阻及接触电阻的影响。

二、技术参数

2.1本仪器为四位半数码管显示，最高分辨率为10μΩ。

2.2测量范围：10μΩ～1.9999kΩ分五档

量程1、200mΩ：10μΩ～199.99mΩ

量程2、2Ω：100μΩ～1.9999Ω

量程3、 20Ω：1mΩ～19.999Ω

量程4、 200Ω：10mΩ～199.99Ω

量程5、 2kΩ：100mΩ～1.9999kΩ

2.3测量误差：

测量误差=工作误差+温度系数误差

2.3.1在环境温度为20±5℃的条件下，为±0.2%读数值±0.01%满度值。

2.3.2温度系数误差：

在0～15℃及25℃～40℃，各量程为：（±0.002%读数值±0.002%满度值）/℃。

2.4测试电流：

量程1：约100mA

量程2：约10mA

量程3：约1mA

量程4：约0.1mA

量程5：约0.01mA

2.5预热时间15分钟

2.6测量速度8次/秒

2.7分选功能

分选功能仅在锁定状态时有效。

上限设置：将上限设置拨盘开关拨至上限值。

下限设置：将下限设置拨盘开关拨至下限值。

上超灯：当测量值>上限时，上超灯（HIGH）亮。

美瑞克仪器RK2511AL BL系列直流电阻测试仪使用说明书

美瑞克仪器

MEIRUIKE INSTRUMENT

Manua l

使用说明书

深圳市美瑞克电子科技有限公司

版本历史：

由于说明书中可能存在错误或遗漏、改进和完善仪器功能、更新技术及升级软件，本说明书将做相应的调整和修订、不断完善以利于使用。

请关注所使用的软件版本及说明书版本。

2020年12月 VER1.0

2021年07月 VER2.0(地址更新)

2021年09月 VER3.0(售后电话变更)

2021年12月 VER4.0(修改单位符号K大小写、更正语句错误、添加附件型号)

声明：本公司可能对该产品的性能、功能、软件、结构、外观、附件、包装以及说明书等进行完善和提高，如有修改，恕不另行通知！如造成疑惑，请与本公司联系。

一、产品概述2二、产品规格...........................................................................................................22.1RK 2511AL 系列简介：.................................................................................22.2测试范围.......................................................................................................22.3测试量程...................................................................................................22.4显示范围...................................................................................................2.5测试速度...................................................................................................2.6触发方式...................................................................................................三、参数规格及相应说明.......................................................................................3.1具体参数...................................................................................................3.2一般技术指标...............................................................................................3.3测试端、基准端说明...................................................................................四、面板、后板介绍...............................................................................................4.1前面板功能介绍...........................................................................................4.2后面板功能介绍............................................................................................五、操作说明.......................................................................................................5.1上电启动...................................................................................................5.2开始测试.....................................................................................................5.3选择测试速度.............................................................................................5.4选择测试量程.............................................................................................5.5清零标准.....................................................................................................5.6功能菜单.....................................................................................................5.7后面板HANDLER 接口介绍（选配）........................................................5.8串行RS-232标准接口（选配）..............................................................六、串口通讯指令（仅适用于RK2511ALR ）七、常见故障及维护.............................................................................................7.1常见故障排除..............................................................................................7.2更换保险说明.................................................................................................7.3产品保修说明............................................................................................................................................................................................................334566788888991113152020207.4装箱清单. (21)

直流电阻测试仪操作规程

适应范围严禁事项安全防护应急措施

1、严禁未办理工作票

进行作业。

1、严禁测量时触碰带电部位。

2、严禁靠近其他带电设备。

1、严禁未经充分放电

接触被测设备

绕组直流电阻测量作业1、发生触电时，立即断电，严重时立即送往医院。
