法兰蝶阀是一种常见的工业阀门，其国标型号是指符合国家标准的阀门型号。

根据国标，法兰蝶阀的型号包括DN、PN、连接方式、材质等多个参数。

下面我们来详细介绍一下法兰蝶阀的国标型号。

首先是DN，DN是法兰蝶阀的公称直径，表示阀门的通径大小。

DN的单位是毫米，常见的有DN50、DN80、DN100等。

不同的使用场合需要选择不同的DN。

其次是PN，PN是法兰蝶阀的公称压力，表示阀门的承受压
力等级。

PN的单位是兆帕，常见的有PN10、PN16、PN25等。

不同的使用场合需要选择不同的PN。

再来说连接方式，法兰蝶阀的连接方式有法兰连接和蝶形连接。

法兰连接是指阀门与管道通过法兰连接固定在一起，蝶形连接是指阀门通过蝶形夹紧装置固定在管道上。

连接方式也需要根据具体使用场合来选择。

最后是材质，法兰蝶阀的材质通常包括铸铁、碳钢、不锈钢等。

不同材质的阀门具有不同的耐腐蚀性能和耐高温性能，需要根据具体使用要求来选择。

综上所述，法兰蝶阀的国标型号包括DN、PN、连接方式、材质等多个参数。

在选择法兰蝶阀时需要根据具体使用场合来确定这些参数，以确保阀门能够正常工作并满足使用要求。

蝶阀的型号编制及标准

蝶阀技术1蝶阀的发展史、定义及规格参数30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。

目前世界上一般在 DN300毫米以上蝶阀已逐渐代替了闸阀。

蝶阀与闸阀相比有开闭时间短，操作为矩小，安装空间小和重量轻。

以DN1000蝶阀的型号编制及标准蝶阀的型号编制类型代号（D 表示蝶阀）结构形式代号（表一）连接形式代号（表二）传动方式代号（表三）阀座密封面或衬里材料代号（表四）公称压力代号阀体材料代号（表五）表一表二结构形式代号结构形式代号杠杆式 0 法兰 4 垂直板式 1 对夹 7 斜板式 3 焊接 6表五阀门材料代号阀门材料代号 WCBC CF8（304） P8 1Cr5Mo ZG1Cr5Mo I CF3（304L ） P3 1Cr18Ni9TiZG1Cr18Ni9Ti P CF8M （316） R8 1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti RCF3M （316L ）R3蝶阀标准产品采用标准：JB/T8527-97法兰式连接尺寸：GB9113.1-9113.26-88整体钢制管法兰； GB9115.1-9115.36-88对焊钢制管法兰；结构长度：GB/T5188.2-94对夹式连接阀门的结构长度； GB/T12221-89法兰连接金属阀门的结构长度；压力试验：GB/T13927-92通用阀门压力试验。

蝶阀的原理、结构特点及应用范围蝶阀的原理及结构特点蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

蝶阀处于完全表三表四传动方式代号阀座密封面或衬里材料代号蜗轮 3 合金钢 H 气动 6 氟塑料F 液动 7 硬质合金 Y 电动 9铜合金T开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀型号a97a1x5-16cb3的意思

蝶阀是一种常用的流体控制装置，主要用于调节管道中流体的流量、压力和流速。

蝶阀型号a97a1x5-16cb3是一种具体的蝶阀型号，它的命名包含了一些特定的意义和信息，下面对其进行详细解析。

1. 型号：a97a1x5-16cb3中的“a97a1x5”代表着蝶阀的具体型号，这个部分通常由制造厂家根据产品的特性、参数等进行编制，用来唯一标识一种蝶阀产品。

2. 规格：16cb3中的“16”代表着蝶阀的公称通径，即蝶阀的口径大小，单位为毫米或英寸。

不同的蝶阀规格适用于不同的管道和流体系统，根据具体的工程需求进行选择。

3. 材质：16cb3中的“cb3”代表蝶阀的主要材质，包括阀体、阀盖、阀板等部件的材质和材料标准。

这对于蝶阀的性能、耐腐蚀性能和使用寿命具有重要影响。

4. 其他信息：除了以上的基本信息外，蝶阀型号a97a1x5-16cb3还可能包含其他重要的技术参数和特性描述，如耐压能力、密封性能、使用温度范围等，这些信息对于用户选择和使用蝶阀都具有重要意义。

蝶阀型号a97a1x5-16cb3的命名不仅仅是一个简单的代号，而是包含了丰富的技术信息和产品特性描述。

了解蝶阀型号的意义和信息，有助于用户正确选择和使用蝶阀产品，提高流体系统的控制效率和安全性。

蝶阀作为一种重要的流体控制装置，被广泛应用于各种工业领域，包括石油化工、冶金、电力、给排水等领域。

蝶阀型号a97a1x5-16cb3是其中的一个具体型号，它在流体控制领域具有重要的意义和价值。

接下来将对蝶阀型号a97a1x5-16cb3的特性和应用进行详细扩写。

1. 技术参数：蝶阀型号a97a1x5-16cb3具有一定的技术参数，包括公称通径、耐压能力、使用温度范围、密封性能等。

在选择蝶阀时，需要根据具体的流体介质、流量要求、管道特性等因素进行综合考虑，以确保蝶阀的适用性和性能可靠性。

2. 结构特点：蝶阀型号a97a1x5-16cb3的结构特点主要包括阀体、阀杆、阀板、密封件等部件的设计和制造工艺。

蝶阀型号大全

蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

蝶阀型号介绍

蝶阀型号介绍

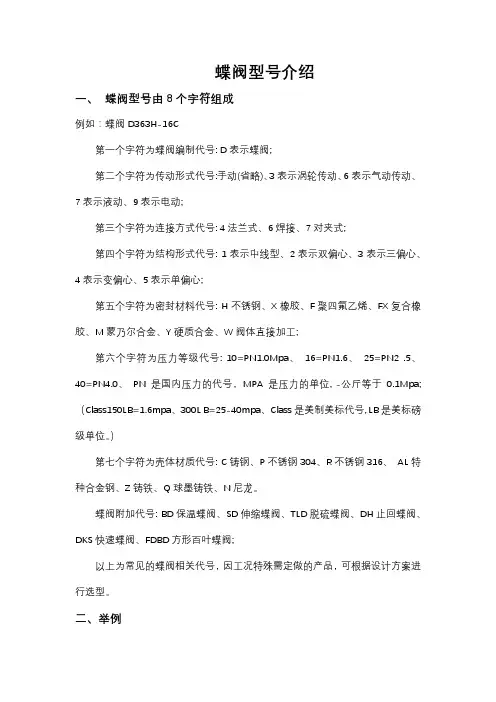

一、蝶阀型号由8个字符组成
例如：蝶阀D363H-16C
第一个字符为蝶阀编制代号: D表示蝶阀;
第二个字符为传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;
第三个字符为连接方式代号: 4法兰式、6焊接、7对夹式;
第四个字符为结构形式代号: 1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;
第五个字符为密封材料代号: H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;
第六个字符为压力等级代号: 10=PN1.0Mpa、16=PN1.6、25=PN2 .5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位, -公斤等于0.1Mpa; （Class150LB=1.6mpa、300L B=25-40mpa、Class是美制美标代号, LB是美标磅级单位。

）
第七个字符为壳体材质代号: C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

蝶阀附加代号: BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;
以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

二、举例
蝶阀D363H-16C中午意思就是涡轮传动焊接三偏心不锈钢蝶阀，可承受1. 6MPa 压力
D:示蝶阀;
3:表示传动方式为电动;
6:连接方式为法兰连接;
3:结构形式为三偏心;
H:密封副材料为不锈钢;
16:表示公称压力为1. 6MPa;
C:表示阀体材料为铸钢。

蝶阀型号表示方法剖析

蝶阀型号表示方法一、蝶阀代号蝶阀-----D；保温蝶阀-----BD; 伸缩蝶阀------SD；脱硫蝶阀------TLD二、传动方式代码手动-----1（省略）；蜗轮传动-----3；气动-----6；电动-----9；液动-----7；气液联动------8三、连接型号代号法兰-----4；焊接连接-----6；对夹连接-----7四、结构型代号中线型-----1；双偏心------2；三偏心------3五、密封面材料代号氟塑料----F；合金钢----H；硬质合金------Y；全衬氟塑料-----F46六、公称压力值用Mpa的10倍表示；用磅级表示；用K级表示七、阀体材料代号碳钢-----C; 1Cr18Ni12Mo2Ti-----R; 1Cr18Ni9Ti-----P;抗硫材-----S例：D341H-16C 代表蝶阀D、蜗轮传动3、法兰式4、中线型1、合金钢H、16公斤压力、碳钢阀门C止回阀型号编制方式止回阀型号含义止回阀型号编制含义;止回阀又称单向阀、背压阀、逆止阀、逆流阀等多属于自动阀门类，止回阀是管道系统中不可缺少的产品之一，其作用是防止介质倒流，阻止介质反向流动。

是通过介质本身的流动自行启闭的一种阀门。

随着管道系统的不断升级而改变，传统的止回阀已经达不到现代化的市场需求，近年来诞生了很多新型止回阀型号，为了给广大用户提供更多的止回阀型号知识，台臣公司根据常见的止回阀型号进行分析。

以下是我国常见的止回阀型号编制方法，止回阀型号编制是按照国际阀门型号编制方法细分成。

是专业对止回阀型号编制代表做更详细的说明。

如初次采购或对止回阀型号不熟的用户请认真阅读。

止回阀型号编制方式：如H41H-16C按顺序止回阀附加号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀；⑴止回阀类型：H代表止回阀；⑵止回阀连接：4法兰、6焊接、7对夹；⑶止回阀形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形；⑷止回阀密封：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工；⑸止回阀压力：16压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K；⑹止回阀材质：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I 铬钼钢；台臣止回阀常见型号：对夹升降式止回阀：H71X、H71H；对夹蝶形双瓣止回阀：H76X、H76H；对夹圆片式止回阀：H74H、H74I、H74M；静音止回阀：H42H、H42W；微阻缓闭式止回阀：HH44H、HH46H、HH49H;橡胶阀瓣式止回阀：HC44X；消声止回阀：HC41H、HC41X、HC41T；升降式止回阀：H41H、H41W;旋启式止回阀：H44H、H44W；滑道滚球式止回阀:HQ41X；焊接止回阀：H61Y、H62Y、H64Y。

法兰蝶阀的国标型号

法兰蝶阀是一种广泛应用于化工、石油、制药和食品等工业生产中的阀门。

它的主要作用是控制流体的流量、流向和压力，同时也可以起到切断和调节流量的作用。

在工业生产中，法兰蝶阀的使用非常广泛，因此其型号选择和使用也是非常重要的。

在中国，法兰蝶阀的标准型号是由国家标准化委员会制定的。

这些标准规定了法兰蝶阀的尺寸、材料、密封性能等方面的要求。

以下是法兰蝶阀的一些常见国标型号：1. D971X-6C：这是普通型法兰蝶阀，用于常温下的流体控制，其阀体材料为碳钢或不锈钢，密封材料为橡胶或聚四氟乙烯。

该型号的阀体采用全圆形结构，蝶板采用铸钢或锻钢制成，具有较高的强度和韧性。

2. D971X-6C-P：这是带有旁通阀的法兰蝶阀，用于常温下的流体控制。

它的阀体材料为碳钢或不锈钢，密封材料为橡胶或聚四氟乙烯。

该型号的阀体结构与普通型法兰蝶阀相同，但带有旁通阀，可以减少流体堵塞的情况发生。

3. D971X-10C：这是高温型法兰蝶阀，用于高温下的流体控制。

它的阀体材料为碳钢或不锈钢，密封材料为耐高温橡胶或聚四氟乙烯。

该型号的阀体结构与普通型法兰蝶阀相同，但采用耐高温材料制成，可以承受较高的温度。

4. D971X-6P：这是带有压力调节功能的法兰蝶阀，用于常温下的流体控制。

它的阀体材料为碳钢或不锈钢，密封材料为橡胶或聚四氟乙烯。

该型号的阀体结构与普通型法兰蝶阀相同，带有压力调节机构，可以调节流体的压力。

5. D971X-16C：这是超高压型法兰蝶阀，用于超高压下的流体控制。

它的阀体材料为碳钢或不锈钢，密封材料为耐高压橡胶或聚四氟乙烯。

该型号的阀体结构与普通型法兰蝶阀相同，但采用耐高压材料制成，可以承受较高的压力。

除了以上常见的国标型号外，还有许多其他类型的法兰蝶阀，如双向型、带锁止功能的、带手动功能的等等。

这些不同类型的法兰蝶阀适用于不同的工况条件，需要根据实际需求进行选择。

在使用法兰蝶阀时，需要注意一些事项：1. 正确选择法兰蝶阀的型号和规格，根据实际工况条件进行选择，以保证其性能和寿命。

蝶阀型号各部分代表含义

蝶阀型号各部分代表含
义
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
蝶阀型号各部分代表含义
蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=、16=、25=、40=、PN是国内压力的代号,MPA是压力的单位；Class150LB=、300LB=、Class是美制美标代号,LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.。

zsdf4蝶阀参数

zsdf4蝶阀参数
ZSDF4蝶阀是一种蝶阀型号，其参数主要包括以下几个方面：
1. 阀门类型：蝶阀。

蝶阀是一种常用的阀门类型，主要用于调节流体的流量。

2. 驱动方式：手动或电动。

ZSDF4蝶阀可以采用手动或电动驱动，根据实际需求选择。

3. 连接形式：对夹式。

ZSDF4蝶阀采用对夹式连接，适用于各种管道系统。

4. 结构特点：三偏心（斜板式）。

三偏心结构使得阀门在开启和关闭时，密封副之间具有良好的对称性，有助于防止泄漏。

5. 公称压力：16MPa。

ZSDF4蝶阀的公称压力为16MPa，表示阀门在正常工作状态下，能承受的最大压力为16MPa。

6. 阀体材料：碳素钢。

ZSDF4蝶阀的阀体采用碳素钢制造，具有较高的强度和耐腐蚀
性能。

7. 密封副材料：硬质合金。

硬质合金具有较高的硬度和耐磨性，确保阀门的密封性能。

8. 适用介质：水、气、油等非腐蚀性流体。

ZSDF4蝶阀适用于各种工业领域，如水处理、燃气、石油化工等。

9. 操作方式：手动或电动。

ZSDF4蝶阀可以采用手动或电动操作，方便控制流量的调节。

10. 口径范围：DN50-DN1200。

ZSDF4蝶阀的口径范围为DN50-DN1200，适用于不同规
模的管道系统。

总之，ZSDF4蝶阀是一种具有优良性能和广泛应用领域的阀门产品。

在选择和使用时，需
根据实际工况和需求，合理选用相应的参数。

蝶阀型号区别

1、D344H-10C DN4002、D343H-10C DN400先说说2个蝶阀型号的共同点:D代表蝶阀，3代表是涡轮驱动，中间的4代表是法兰连接，10代表的是10公斤压力，C代表的是蝶阀材质是铸钢，DN400代表的是阀的口径；再说说有差别的地方，2个型号中就有一个地方有差别，第1个型号中的第2个4代表的意思就是阀门的结构新式是密封型变偏心，第2个型号中的第2个3代表的是阀门的结构形式是三偏心，三偏心和密封型变偏心其实是一个意思。

密封型三偏心蝶阀，密封型变偏心蝶阀对应的是中线型蝶阀和密封型单偏心蝶阀。

蝶阀型号及安装|蝶阀概述及型号编制说明点击次数：420 发布时间：2009-4-4 22:20:24■1.概述随着科学技术的不断进步和产品的不断更新，工业阀门的需求量已有显著的提高，蝶阀的使用已从常温低压发展到高温高压，以及耐磨、耐腐蚀等领域。

由于蝶阀具有体积小、重量轻、操作灵活、安装方便、流通能力大等优点，在食品、医药、石油、化工、环保、高层建筑、给排水及冶金、矿山、轻纺、能源等领域中已大量的取代了闸阀、截止阀等其它阀门。

本厂研制的主要产品有：硬、软密封蝶阀、通风蝶阀、伸缩器。

引进消化国外先进工艺技术，在设计、制造、检验等过程中严格按照ISO9001国际质量体系的要求控制。

本产品还可根据顾客的配置设定，可选用气动、电动、蜗轮、手动四种型式提供配置。

■2.特点及用途蝶阀该产品结构紧凑，体积小，重量轻，操作灵活，密封性能好，流体阻力小，使用寿命长，安装方便，不有耐高温等优点。

同时采用三偏心结构，其连接形式为对夹式，也可采用法兰连接式、焊接式。

公称压力：PN0.1Mpa～6.4Mpa,公称通径:DN32～2500mm,工作温度-80～550oC,材质:铸钢、不锈钢、合金钢。

适用于蒸气、油品、硝酸、氧化性介质以及排水等管道设备。

■3.型号编制类型代号（D表示蝶阀）结构形式代号（表一）连接形式代号（表二）传动方式代号（表三）阀座密封面或衬里材料代号（表四）公称压力代号阀体材料■产品采用标准：JB/T8527-97法兰式连接尺寸：GB9113.1-9113.26-88整体钢制管法兰； GB9115.1-9115.36-88对焊钢制管法兰；结构长度：GB/T5188.2-94对夹式连接阀门的结构长度； GB/T12221-89法兰连接金属阀门的结构长度；压力试验：GB/T13927-92通用阀门压力试验。

蝶阀型号大全

蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W; 伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

法兰蝶阀的国标型号

法兰蝶阀的国标型号
摘要：
1.法兰蝶阀的定义和结构
2.国标型号的含义和作用
3.法兰蝶阀的国标型号列表
4.国标型号与德标型号的差异
5.如何选择合适的法兰蝶阀型号
正文：
法兰蝶阀是一种常用的阀门设备，其主要结构由阀体、蝶板和阀杆组成。

蝶阀的蝶板在阀体内可以做圆周运动，通过改变蝶板的角度来实现阀门的开启和关闭。

法兰蝶阀具有结构简单、操作方便、密封性能好等特点，被广泛应用于各种管道系统中。

国标型号是指符合我国国家标准的法兰蝶阀型号。

在我国，法兰蝶阀的国标型号由字母和数字组成，如D343H-16C、D373H-16C 等。

其中，D 表示法兰蝶阀，343 和373 分别表示蝶阀的结构形式，H 表示硬密封，16 表示阀门的公称压力，C 表示阀门的材质。

以下是一些常见的法兰蝶阀国标型号：
1.D343H-16C：硬密封法兰蝶阀，公称压力为1.6MPa，适用于水、蒸汽等介质。

2.D373H-16C：硬密封法兰蝶阀，公称压力为1.6MPa，适用于水、蒸汽等介质。

3.D343X-10Q：伸缩法兰蝶阀，公称压力为1.0MPa，适用于水、污水等介质。

4.D343X-16Q：伸缩法兰蝶阀，公称压力为1.6MPa，适用于水、污水等介质。

需要注意的是，德标法兰蝶阀和国标法兰蝶阀在法兰上有所区别。

德标法兰蝶阀的法兰采用德国标准，与我国的国标法兰有所不同。

因此在选择法兰蝶阀时，需要根据实际应用场景和法兰标准选择合适的型号。

总之，作为中文知识类写作助理，我们需要熟悉法兰蝶阀的国标型号、结构特点和应用场景，才能为读者提供准确、全面的信息。

蝶阀的型号分类

蝶阀的型号分类
蝶阀是一种常用的控制流体的阀门，广泛应用于化工、食品、医药等行业。

根据其结构、材质和用途的不同，蝶阀可以分为多种型号。

常见的蝶阀型号有以下几种：
1. 中线式蝶阀：其结构简单，通常用于低压、低温、中等流量的流体控制。

2. 双偏心蝶阀：其设计使阀门中心线与密封面中心线偏离，可以有效减少摩擦和磨损，适用于高温、高压和腐蚀性介质的控制。

3. 三偏心蝶阀：在双偏心蝶阀的基础上增加了一个偏心结构，使得阀门的密封性能更加优越，适用于高压、高温、粘度大的介质控制。

4. 波纹管式蝶阀：由于采用了波纹管密封结构，可以适应极端的温度和压力变化，常用于高温、高压、强腐蚀性介质的控制。

5. 不锈钢蝶阀：材质为不锈钢，具有优良的耐腐蚀性，广泛用于食品、医药、化工等行业。

6. PVC蝶阀：材质为聚氯乙烯，轻便、耐腐蚀、易安装，常用于化工、给排水等领域。

以上是常见的蝶阀型号分类，不同的型号适用于不同的场合和介质控制。

在选择蝶阀时，需要根据具体情况选择合适的型号。

- 1 -。

蝶阀各种型号及功能

之马矢奏春创作蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。

蝶阀全开到全关通常是小于900 ，蝶阀和蝶杆自己没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采取蜗轮减速器，不但可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操纵性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采取碳钢制造，阀板的密封圈采取金属环代替橡胶环。

大型高温蝶阀采取钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

蝶阀的优点如下： 1、启闭方便迅速、省力、流体阻力小，可以经常操纵。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

蝶阀的缺点如下： 1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可分为较密封型和硬密封型两种。

软密封型一般采取橡胶环密封，硬密封型通常采取金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的装置与维护应注意以下事项： 1、在装置时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的装置说明书进行装置，重量大的蝶阀，应设置牢固的基础。

气动蝶阀气动蝶阀是一种转角为90°的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。

配用的执行机构是GT型，BAW型，BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。

气动蝶阀执行机构分单作用和双作用两种型号。

单作用式的独特优点是一旦动力源发生故障，蝶阀将按控制系统的要求自动处于开启或关闭的位置。

产品广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领技术规范基本设计：GB/T 12238测试：GB/T 13927产品规格产品型号：D671X,D673X,D641X尺寸范围：DN50～DN600压力等级：1.6～1.6MPa壳体资料：碳钢、不锈钢、合金钢适用介质：气体、液体操纵方式：气动设计特色蝶板，阀杆，阀体，同心设计扭矩小可双向装置自清洁式阀座防吹出式阀杆ISO 5211 顶法兰可选加长式阀杆可提供对夹和法兰连接方式电动蝶阀电动蝶阀有开关型和调节型两种,采取一体化结构，接入220VAC 电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC 或1-5VDC）进行调节控制。

蝶阀型号表示方法符号

蝶阀型号表示方法符号
一般来说，蝶阀型号表示方法包括以下几个方面：
1.蝶阀材料：蝶阀的材料通常用字母表示，比如“C”代表碳钢，“S”代表不锈钢，“B”代表铜，“P”代表塑料等。

如果是特殊材料，还会用
到其他字母作为代表。

2.蝶阀尺寸：蝶阀的尺寸通常包括公称直径和长度。

公称直径指的是
蝶阀的管道连接口的尺寸，通常用英寸或毫米表示。

长度指的是蝶阀从连
接口到连接口的距离，也用英寸或毫米表示。

3.蝶阀类型：蝶阀有许多不同的类型，比如偏心蝶阀、双偏心蝶阀、
三偏心蝶阀等。

每种类型都有特定的符号表示，以区分不同的蝶阀类型。

4.蝶阀执行器：蝶阀通常需要配备执行器来控制开关。

执行器通常用
字母和数字组合表示，以表示执行器的类型和功能。

5.蝶阀特殊要求：有些特殊的蝶阀可能有特殊的要求，比如温度范围、压力等级、密封性等。

这些特殊要求通常用符号或字母表示。

除了以上这些表示方法，蝶阀型号还会根据不同的制造商和行业标准
有所不同。

一些制造商可能会使用自己的编码系统来表示蝶阀型号，而一
些行业标准又可能要求使用特定的符号表示。

总之，蝶阀型号表示方法主要是通过一些字母、数字和符号组合来标
识和识别不同的蝶阀型号。

这些表示方法可以提供蝶阀的特性、尺寸、材
料和功能等信息，使用户能够准确选择和识别所需的蝶阀。

蝶阀型号大全

蝶阀型号大全（正文开始）蝶阀作为一种常见的控制阀门，广泛应用于工业领域。

根据不同的使用场景和功能需求，蝶阀的型号也各不相同。

本文将为您介绍一些常见的蝶阀型号，以供参考。

1. 型号A：这是一种基本的蝶阀型号，适用于一般的流体控制。

它具有简单的结构，易于维护和操作。

这种型号的蝶阀通常使用铸铁或碳钢材料。

2. 型号B：这是一种高温蝶阀型号，适用于承受高温和高压的工作环境。

它采用特殊的合金材料，能够有效地抵抗高温腐蚀和磨损。

3. 型号C：这是一种高性能蝶阀型号，适用于需要更高控制精度和流量调节的场景。

它采用精密的设计和制造工艺，具有更好的密封性、可靠性和耐磨性。

4. 型号D：这是一种耐腐蚀蝶阀型号，适用于带有腐蚀性介质的工作环境。

它采用耐腐蚀材料制造，如不锈钢、合金钢等，能够有效保护蝶阀免受介质腐蚀的影响。

5. 型号E：这是一种防火蝶阀型号，适用于易燃易爆场所的阀门控制。

它采用防火设计，有效地防止高温和火焰的扩散，确保场所的安全。

6. 型号F：这是一种特殊环保蝶阀型号，适用于对环境保护要求较高的工作场所。

它采用低排放、低噪音、低震动的设计理念，减少对环境的污染和损害。

7. 型号G：这是一种自动化蝶阀型号，适用于需要自动化控制的场景。

它可以与控制系统连接，实现远程操控和自动调节，提高工作效率和精确度。

8. 型号H：这是一种大口径蝶阀型号，适用于需要处理大流量介质的场景。

它具有较大的阀门口径，能够满足大规模流体控制的需求。

9. 型号I：这是一种特殊介质蝶阀型号，适用于特殊介质的控制和处理。

它采用特殊的密封结构，确保阀门在特殊介质下的可靠性和稳定性。

10. 型号J：这是一种特殊工业领域蝶阀型号，适用于特殊行业的工作环境。

例如食品、医药、化工等行业，对阀门的卫生标准和材料要求较高。

总结：蝶阀作为一种常见的阀门类型，在不同的工业领域中发挥着重要作用。

通过选择适合的蝶阀型号，可以满足不同的控制需求和工作环境要求。

本文介绍了一些常见的蝶阀型号，希望能对您有所帮助。

蝶阀阀门的规格

蝶阀阀门的规格蝶阀阀门是一种常用的工业阀门，其规格包括口径、材质、压力等参数。

在工业生产中，蝶阀阀门被广泛应用于流体控制和调节的领域。

蝶阀阀门的口径是指阀门的内部通径大小，常见的口径有DN50、DN80、DN100等，其中DN表示公称直径。

不同口径的蝶阀适用于不同流量要求的场合。

例如，小口径的蝶阀适用于低流量的系统，而大口径的蝶阀适用于高流量的系统。

材质是蝶阀阀门的另一个重要规格。

蝶阀阀门的材质通常有铸铁、不锈钢、铝合金等。

选择合适的材质可以确保阀门的耐腐蚀性和耐磨性，以适应不同工况的要求。

压力是蝶阀阀门的另一个重要参数。

蝶阀阀门能够承受的最大压力取决于阀门的设计和材质。

一般来说，蝶阀阀门的压力等级有PN10、PN16、PN25等，其中PN表示公称压力。

蝶阀阀门的工作原理是通过旋转阀体来控制介质的流量。

当阀体旋转到一定角度时，阀门的通径与管道的通径保持一致，从而实现流体的畅通。

而当阀体旋转到另一个角度时，阀门的通径与管道的通径不一致，从而实现流体的截断。

蝶阀阀门具有结构简单、体积小、重量轻、操作灵活等优点。

它可以快速开启和关闭，具有良好的流量调节性能。

此外，蝶阀阀门的密封性能也较好，可以有效防止介质的泄漏。

在实际应用中，蝶阀阀门具有广泛的用途。

例如，在给排水系统中，蝶阀阀门可以用于调节管道的流量和压力，实现系统的稳定运行。

在化工生产中，蝶阀阀门可以用于控制介质的流向和速度，确保生产过程的安全和稳定。

蝶阀阀门的规格包括口径、材质、压力等参数，这些参数决定了阀门的适用范围和性能特点。

蝶阀阀门具有结构简单、操作方便、流量调节性能好等优点，被广泛应用于各个领域。

在实际选择和使用蝶阀阀门时，需要根据具体的工况要求和流体特性，选择合适的规格和型号，以确保阀门的正常运行和长期可靠性。

蝶阀型号

1：中线形式（另此项补充：还有2代表双偏心，3代表三偏心）
X：橡胶密封（此项补充：还有F代表PTFE）
1.6：压力级别（Mpa）耐压16公斤（此项补充：0.6、1.0、2.5等）
F46-全衬氟塑料
1、用MPa的10倍值表示
2、用磅级表示
3、用ቤተ መጻሕፍቲ ባይዱ级表示
C-碳钢
P：1Cr18Ni9Ti
R：1Cr18Ni12Mo2Ti
S：抗硫
D341X-1.6
涡轮传动法兰蝶阀
D:蝶阀（die拼音的第一个字母）
3：涡轮传动（此项补充：还有6代表气动，7代表液动，9代表电动）
4：法兰连接（此项补充：还有7代表对夹，6代表焊接）
D
6
4
3
H
—
16
C
蝶阀代号
驱动方式代号
连接形式代号
结构形式代号
密封面材料代号
公称压力值
阀体材料代号
D-蝶阀
BD-保温蝶阀
SD-伸缩蝶阀
TLD-脱硫蝶阀
手动（省略）
3-蜗轮传动
6-气动
9-电动
7-液动
8-气、液联动
4-法兰
6-焊接连接
7-对夹连接
1-中线型
2-双偏心
3-三偏心
F-氟塑料
H-合金钢
Y-硬质合金

蝶阀型号各部分代表含义

蝶阀型号各部分代表含义
蝶阀型号编制方法（按顺序）：例如D343H—10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号:D表示蝶阀;
②传动形式代号:手动(省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号:10=PN1。

0Mpa、16=PN1。

6、25=PN2。

5、40=PN4。

0、PN是国内压力的代号,MPA是压力的单位；Class150LB=1。

6mpa、300LB=2.5—4。

0mpa、Class是美制美标代号，LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
