第六章三菱系统铣、加工中心机床面板操作三菱系统铣床及加工中心操作面板三菱系统面板6.1 面板简介三菱系统铣床、加工中心操作面板介绍按钮名称功能简介紧急停止按下急停按钮,使机床移动立即停止,并且所有的输出如主轴的转动等都会关闭电源开打开电源电源关关闭电源进给倍率选择旋钮在手动方式下,用于调节进给速度三菱系统铣床、加工中心系统面板介绍6.2 机床准备6.2.1 激活机床检查急停按钮是否松开至状态,若未松开,点击急停按钮,将其松开。

点击启动电源。

6.2.2 机床回参考点1、进入回参考点模式系统启动之后,机床将自动处于“回参考点”模式。

若在其他模式下,须切换到“回参考点”模式。

2、回参考点操作步骤X轴回参考点点击按钮,选择X轴,点击将X轴回参考点,回到参考点之后,X轴的回零灯变为;Y轴回参考点点击按钮,选择X轴,点击将X轴回参考点,回到参考点之后,X轴的回零灯变为;Z轴回参考点点击按钮,选择Z轴,点击将Z轴回参考点,回到参考点之后,Z轴的回零灯变为;回参考点前的界面如图6-2-2-1所示:回参考点后的界面如图6-2-2-2所示:图6-2-2-1回参考点前图图6-2-2-2 机床回参考点后图6.3选择刀具依次点击菜单栏中的“机床/选择刀具”或者在工具栏中点击图标“”,系统将弹出“铣刀选择”对话框。

按条件列出工具清单筛选的条件是直径和类型(1) 在“所需刀具直径”输入框输入直径,如果不把直径作为筛选条件,请输入数字“0”。

(2) 在“所需刀具类型”选择列表中选择刀具类型。

可供选择的刀具类型有平底刀、平底带R刀、球头刀、钻头等。

(3) 按下“确定”,符合条件的刀具在“可选刀具”列表中显示。

指定序号:(如图6-3-1-1)。

这个序号就是刀库中的刀位号。

卧式加工中心允许同时选择20把刀具,立式加工中心同时允许24把刀具;图6-3-1-1选择需要的刀具:先用鼠标点击“已经选择刀具”列表中的刀位号,再用鼠标点击“可选刀具”列表中所需的刀具,选中的刀具对应显示在“已经选择刀具”列表中选中的刀位号所在行;输入刀柄参数:操作者可以按需要输入刀柄参数。

CNC加工中心安全技术操作规程范本(2篇)

CNC加工中心安全技术操作规程范本(2篇)

CNC加工中心安全技术操作规程范本1. 前言本操作规程旨在确保CNC加工中心的安全操作,并提供相关技术指导。

操作人员在进行CNC加工中心操作前,应仔细阅读并理解本规程的内容,并按照规定执行,以确保操作过程中的安全性和高效性。

2. 设备准备与维护2.1 设备安装与布置2.1.1 CNC加工中心应安装在平稳的工作台面上,确保稳定性。

2.1.2 加工区域应保持整洁有序,避免杂物和工具堆积。

2.2 电源与电气安全2.2.1 加工中心的电源线应与其他设备的电源线分开拉通,并采取可靠的绝缘措施。

2.2.2 定期检查电源插座和电线是否损坏或老化,若有问题及时更换。

2.3 刀具安全2.3.1 刀具应配备合适的夹具与刀柄,确保刀具与加工中心的连接牢固。

2.3.2 在装卸刀具时,应先关闭电源,并保持手部远离刀具,防止意外伤害。

2.4 加工液体和冷却液2.4.1 加工液体和冷却液应定期更换,避免因沉积物造成设备故障。

2.4.2 加工液体和冷却液使用过程中,应注意防止泄漏和污染环境。

3. 操作准备3.1 安全防护3.1.1 操作人员应佩戴适合的劳动防护用品,包括防护眼镜、耳塞、手套等。

3.1.2 操作人员在加工过程中,禁止戴手表、项链等可与设备接触的物品。

3.2 工件与夹持3.2.1 加工前应检查工件和夹具是否完好,确保安全夹紧。

3.2.2 夹持工件时,应保持手部远离夹具和刀具,避免夹伤。

3.3 编程与操作3.3.1 CNC加工中心的编程应由经过培训的操作人员进行。

3.3.2 操作人员在编程前,应对刀具、工件坐标等相关参数进行核对和确认。

3.3.3 在开机前,确认工件的初始位置,确保初始位置与工件坐标一致。

4. 加工操作和维护4.1 启动和关闭4.1.1 开机前,检查设备的各个部件是否完好,并确保电源接地可靠。

4.1.2 关闭设备前,先将CNC程序中的刀具回归到安全位置,并清理工作区域。

4.2 加工过程监控4.2.1 操作人员应注意观察加工过程中的异常情况,如异常声音、异味等,及时处理。

「0I-MC系列加工中心使用说明书」

「0I-MC系列加工中心使用说明书」
X1移动量:0.001mm/P
X10移动量:0.01mm/P
X100移动量:0.1mm/P
选择手轮方式后,选择X1、X10、X100任一倍率,再选择希望移动的座标轴(操作面板上相应的轴选指示灯亮),旋动手摇轮,可将滑板移动到指定的位置。手摇轮顺时针旋动发出正向指令,逆时针旋动发出负向指令。
FANUC手持盒
[DNC]DNC运行方式(RMT)是自动运行方式的一种,是在读入接在阅读机/穿孔机接口的外设上程序的同时执行自动加工(DNC运行)。它可以选择存储在外部输入/输出设备上的文件(程序)。
济南白马永诚机械制造有限公司
使 用说明 书

3-5


3-12

3)手动方式
1)[手轮]用于使用手持盒上的手轮移动滑板,此时移动轴和移动倍率均由手持盒上的选择开关选择:


2-3

2电源
2-1输入电压
本机床输入电源电压为三相交流380V 50HZ(出国可选择三相交流415V50HZ/60HZ或220V60HZ)。
电压波动允许在+10%,-15%范围内,否则,机床不能正常工作。
2-2主电源导线规格
主电源开关:100A(VMC450LVMC500L);150A(VMC700/800)
准备操作机床
2-5-2电源的断开
1、压下操作面板上NC“断开”键
2、左旋转主电源开关
注:必须严格按上述机床电源通、断电顺序要求操作,否则,会造成对系统的损坏。
济南白马永诚机械制造有限公司
使用说 明书

3-1


3-12

3、操作面板介绍操作面板见下图:
下面对每一按钮与开关逐一介绍:

马扎克430加工中心说明书

马扎克430加工中心说明书

马扎克430加工中心说明书
摘要:
I.引言
A.介绍马扎克430加工中心
B.说明本文的目的和结构
II.马扎克430加工中心的规格和性能
A.机床规格
1.工作台尺寸
2.刀具数量
3.最大工件尺寸
B.性能参数
1.主轴转速
2.进给速度
3.加速度/减速度
III.马扎克430加工中心的操作面板
A.控制器的布局
B.各按键的功能
C.显示屏的显示内容
IV.马扎克430加工中心的操作步骤
A.开机前的准备工作
B.开机后的操作流程
C.关机步骤
V.马扎克430加工中心的维护与保养
A.日常维护
1.清洁机床
2.检查润滑油
3.检查刀具
B.定期保养
1.更换润滑油
2.检查电气系统
3.检查机床精度
VI.马扎克430加工中心的常见故障及排除方法
A.故障现象
1.无法开机
2.加工过程中出现异常声音
3.加工精度不符合要求
B.排除方法
1.检查电源线
2.检查刀具和夹具
3.检查机床精度
VII.结论
A.总结马扎克430加工中心的特点
B.强调维护保养的重要性
C.展望未来的发展趋势
正文:
【提纲】
I.引言
A.介绍马扎克430加工中心
B.说明本文的目的和结构
马扎克430加工中心是一款高性能的数控机床,适用于各种零件的加工。

作为一款知识类写作助理,本文旨在为用户提供马扎克430加工中心的相关知识和使用指南。

全文分为七个部分,分别为:引言、马扎克430加工中心的规格和性能、操作面板、操作步骤、维护与保养、常见故障及排除方法、结论。

加工中心CNC850使用说明书(DOC)

加工中心CNC850使用说明书(DOC)

加工中心CNC850说明书1机械部分1.1主要用途和适用范围高速立式加工中心(V850)是配有CNC系统的三轴联动的加工中心。

该机床可实现铣削、镗孔、扩孔、铰孔、钻孔等多工序的自动工作循环;可精确、高效地完成平面内各种复杂曲线的凸轮、样板、压模、弧形槽等零件的自动加工。

本机床是钻、铣、镗多功能为一体的金属加工机床。

本机床控制部分采用SIEMENS802D交流伺服数控系统或三菱E60S交流伺服数控系统。

运动轴均采用精度较高有预紧力的零间隙滚珠丝杆,机床输出力矩大,工作稳定可靠,机床主轴转速高,运动轴除自动外还可手动操作。

本机床基本上能满足百分之八十左右零件的铣削、钻削要求。

机床适用性广泛,对各种较复杂曲线的凸轮、模板、模具、工具和刀具等零件的半精加工和精加工尤为适宜。

本机床三轴联动,并可控制第四轴,含有RS232接口,可与计算机联接加工复杂工件。

本机床适用于工业机械制造、仪器仪表、纺织、轻工等行业。

1.2机床的基本参数单机功率 18KW总功率 36KW工作台面积(长×宽)mm 1025mm×525mm刀库 BT40-16主轴锥度 ISO.40(BT40)工作台纵向行程 800mm工作台横向行程 500mm工作台垂向行程 500mm主轴转速范围 200-8000rpm主轴最高转速 10000rpmX、Y、Z快速移动速度 10000mm/minX、Y、Z进给速度 10-3000mm/minT型槽宽×槽数(mm) 18×3主电机功率 7.5kW进给电机 X、Z向1.5KW(伺服),Y向2KW(伺服)最小设定单位 0.005/0.001mm定位精度 0.01mm重复定位精度± 0.005mm工作气压 0.4-0.6MPa机床最大承载重量 400kg机床外形尺寸(长×宽×高) 3060mm×1900mm×2200mm机床重量 4200kg1.3高速雕刻基本参数(选件)高速电主轴转速范围:3000-25000r/min功率: 3KW安装夹头 ER201.4激光切割、雕刻基本参数(选件)1.5.1主轴传动说明主轴运动由主轴伺服电机直接由主轴伺服驱动控制电机轴,通过同步带轮驱动主轴旋转,使传速从200-10000rev/min范围内无级调速。

加工中心操作指导书

加工中心操作指导书

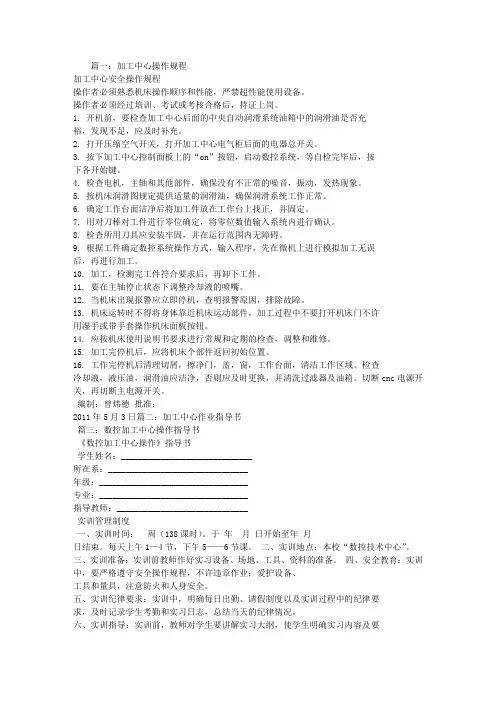

篇一:加工中心操作规程加工中心安全操作规程操作者必须熟悉机床操作顺序和性能,严禁超性能使用设备。

操作者必须经过培训、考试或考核合格后,持证上岗。

1. 开机前,要检查加工中心后面的中央自动润滑系统油箱中的润滑油是否充裕,发现不足,应及时补充。

2. 打开压缩空气开关,打开加工中心电气柜后面的电器总开关。

3. 按下加工中心控制面板上的“on”按钮,启动数控系统,等自检完毕后,按下各开始键。

4. 检查电机,主轴和其他部件,确保没有不正常的噪音,振动,发热现象。

5. 按机床润滑图规定提供适量的润滑油,确保润滑系统工作正常。

6. 确定工作台面洁净后将加工件放在工作台上找正,并固定。

7. 用对刀棒对工件进行零位确定,将零位数值输入系统内进行确认。

8. 检查所用刀具应安装牢固,并在运行范围内无障碍。

9. 根据工件确定数控系统操作方式,输入程序,先在微机上进行模拟加工无误后,再进行加工。

10. 加工,检测完工件符合要求后,再卸下工件。

11. 要在主轴停止状态下调整冷却液的喷嘴。

12. 当机床出现报警应立即停机,查明报警原因,排除故障。

13. 机床运转时不得将身体靠近机床运动部件,加工过程中不要打开机床门不许用湿手或带手套操作机床面板按钮。

14. 应按机床使用说明书要求进行常规和定期的检查,调整和维修。

15. 加工完停机后,应将机床个部件返回初始位置。

16. 工作完停机后清理切屑,擦净门,盖,窗,工作台面,清洁工作区域。

检查冷却液,液压油,润滑油应洁净,否则应及时更换,并清洗过滤器及油箱。

切断cnc电源开关,再切断主电源开关。

编制:曾炜德批准:2011年5月3日篇二:加工中心作业指导书篇三:数控加工中心操作指导书《数控加工中心操作》指导书学生姓名:______________________________所在系:________________________________年级:__________________________________专业:__________________________________指导教师:______________________________实训管理制度一、实训时间:周(138课时)。
