扫描电镜的结构原理

合集下载

扫描电镜工作原理

扫描电镜工作原理

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种常用的高分辨率显微镜,它利用电子束代替光束进行成像,可以观察到物质的表面形貌和微观结构。

下面将详细介绍扫描电镜的工作原理。

一、电子源扫描电镜的电子源通常采用热阴极电子枪,利用热电子发射原理产生高能电子束。

热阴极电子枪由电子发射体、聚焦极和加速极组成。

当电子发射体受到加热后,产生的热电子经过聚焦极的聚焦作用,形成一个细束电子束。

二、电子束的聚焦和加速经过电子源产生的电子束,会经过一系列的透镜系统进行聚焦和加速。

透镜系统由一组磁透镜和电透镜组成,它们分别通过调节磁场和电场来控制电子束的聚焦和加速。

通过透镜系统的调节,可以使电子束变得更加细致和聚焦,从而提高成像的分辨率。

三、样品的准备和固定在进行扫描电镜观察之前,需要对样品进行准备和固定。

通常情况下,样品需要经过化学固定、脱水、金属浸渍等处理步骤,以保持样品的形态结构和细节,并提高电子束的透射性。

四、样品的扫描和成像在样品固定后,将样品放置在扫描电镜的样品台上。

电子束从电子源发射出来后,经过透镜系统的聚焦和加速后,进入扫描线圈系统。

扫描线圈系统通过控制电子束的扫描范围和速度,使电子束在样品表面进行扫描。

扫描过程中,电子束与样品表面相互作用,产生多种信号。

五、信号的检测和处理样品与电子束相互作用后,会产生多种信号,包括二次电子、反射电子、背散射电子、X射线等。

这些信号被检测器接收到后,会转换成电信号,并经过放大和处理。

最终,通过将信号转换为图像,可以观察到样品表面的形貌和微观结构。

六、图像的显示和分析通过信号的检测和处理后,得到的图像可以通过显示器进行观察。

扫描电镜图像通常呈现出高对比度和高分辨率的特点,可以清晰地显示样品表面的细节和结构。

同时,还可以利用图像处理软件对图像进行后期处理和分析,如测量样品表面的尺寸、形状等。

总结:扫描电镜通过利用电子束代替光束进行成像,能够观察到物质的表面形貌和微观结构。

扫描电镜工作原理

扫描电镜工作原理

扫描电镜工作原理扫描电镜是一种高级显微镜,能够提供高分辨率的显微图像。

它的工作原理是利用电子束来扫描样品表面,通过收集反射、透射或者散射的电子信号来生成图像。

下面将详细介绍扫描电镜的工作原理。

一、电子源1.1 电子枪:扫描电镜中的电子源通常是由热阴极电子枪产生的。

电子枪通过加热阴极产生电子,然后通过加速电压加速电子束。

1.2 加速电压:加速电压决定了电子束的能量。

加速电压越高,电子束的穿透能力越强,分辨率也会提高。

1.3 调焦系统:扫描电镜中的调焦系统用于调整电子束的聚焦,以保证在样品表面形成清晰的图像。

二、样品准备2.1 导电涂层:为了避免电荷积累和减少散射,样品通常需要涂上导电涂层,如金属薄膜。

2.2 样品固定:样品需要被固定在样品台上,以保证在扫描过程中不会移动。

2.3 样品表面处理:为了获得清晰的图像,样品表面需要进行适当的处理,如抛光或者蒸镀。

三、扫描系统3.1 扫描线圈:扫描电镜中的扫描线圈用于控制电子束在样品表面的扫描范围,从而形成图像。

3.2 探测器:扫描电镜中的探测器用于接收反射、透射或者散射的电子信号,并将其转换成图像。

3.3 扫描速度:扫描速度决定了图像的分辨率,较高的扫描速度可以获得更高分辨率的图像。

四、信号处理4.1 图像重建:通过收集反射、透射或者散射的电子信号,扫描电镜可以重建样品表面的图像。

4.2 对比度调整:信号处理中可以对图像的对比度进行调整,以提高图像的清晰度。

4.3 图像分析:扫描电镜可以通过信号处理进行图像分析,如测量样品表面的形貌或者化学成分。

五、应用领域5.1 材料科学:扫描电镜在材料科学领域被广泛应用,可以观察材料的微观结构和表面形貌。

5.2 生物学:扫描电镜在生物学领域可以用于观察细胞结构和微生物形态。

5.3 纳米技术:扫描电镜在纳米技术领域可以用于观察纳米材料的结构和性质。

总结:扫描电镜通过利用电子束扫描样品表面,收集电子信号生成图像,具有高分辨率和广泛的应用领域。

扫描电镜工作原理

扫描电镜工作原理

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种高分辨率的显微镜,利用电子束而非光线来观察样品表面的微观结构。

它能够提供比传统光学显微镜更高的分辨率和更大的深度信息,因此被广泛应用于材料科学、生物学、纳米技术等领域。

扫描电镜的工作原理可以分为以下几个步骤:1. 电子源产生电子束:扫描电镜中的电子源通常采用热阴极发射电子的方式,如热丝或者热发射阴极。

当电子源受到加热时,电子会从阴极表面发射出来,形成电子束。

2. 加速和聚焦电子束:电子束经过加速电场,使其获得足够的能量。

然后,通过电磁透镜系统对电子束进行聚焦,以获得较小的束斑尺寸。

3. 样品表面的相互作用:将要观察的样品放置在扫描电镜的样品台上,并调整样品的位置和倾斜角度。

当电子束照射到样品表面时,它与样品中的原子和份子相互作用,产生多种信号。

4. 信号的检测和处理:样品与电子束相互作用后,会产生多种信号,包括二次电子、反射电子、散射电子、透射电子等。

这些信号被探测器捕捉,并转化为电信号。

5. 影像的生成和显示:电信号经过放大、转换和处理后,通过计算机系统生成样品的影像。

这些影像可以以黑白或者彩色的形式显示在显示器上,供操作者观察和分析。

扫描电镜相较于传统光学显微镜具有以下优势:1. 高分辨率:扫描电镜的分辨率通常可以达到纳米级别,远远高于传统光学显微镜的分辨率。

2. 大深度信息:扫描电镜可以提供样品表面的三维形貌信息,使观察者能够更全面地了解样品的结构。

3. 高放大倍数:扫描电镜可以实现高倍数的放大,使细微结构和纳米级粒子能够清晰可见。

4. 可观察多种样品:扫描电镜适合于观察各种不同性质的样品,包括金属、陶瓷、生物组织、纤维材料等。

5. 光学显微镜无法观察的细节:扫描电镜能够观察到光学显微镜无法分辨的细节,如纳米级的表面形貌、弱小的缺陷和晶体结构等。

然而,扫描电镜也存在一些限制和挑战:1. 样品制备要求高:扫描电镜对样品的制备要求较高,需要进行表面处理、金属涂覆或者冷冻等步骤,以确保样品的导电性和稳定性。

扫描电镜工作原理

扫描电镜工作原理

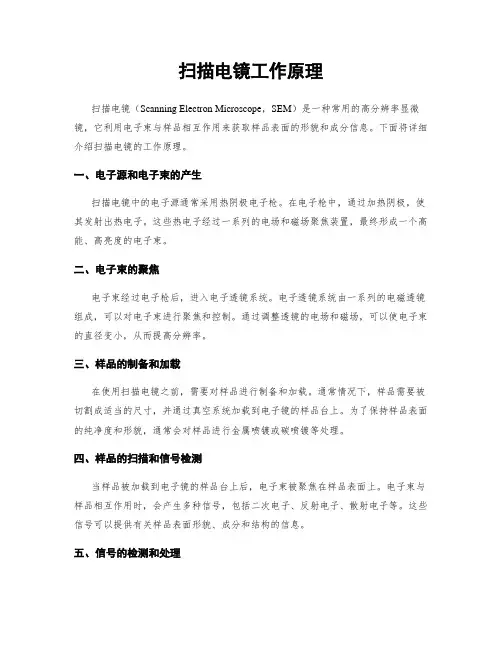

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种常用的高分辨率显微镜,它利用电子束与样品相互作用来获取样品表面的形貌和成分信息。

下面将详细介绍扫描电镜的工作原理。

一、电子源和电子束的产生扫描电镜中的电子源通常采用热阴极电子枪。

在电子枪中,通过加热阴极,使其发射出热电子。

这些热电子经过一系列的电场和磁场聚焦装置,最终形成一个高能、高亮度的电子束。

二、电子束的聚焦电子束经过电子枪后,进入电子透镜系统。

电子透镜系统由一系列的电磁透镜组成,可以对电子束进行聚焦和控制。

通过调整透镜的电场和磁场,可以使电子束的直径变小,从而提高分辨率。

三、样品的制备和加载在使用扫描电镜之前,需要对样品进行制备和加载。

通常情况下,样品需要被切割成适当的尺寸,并通过真空系统加载到电子镜的样品台上。

为了保持样品表面的纯净度和形貌,通常会对样品进行金属喷镀或碳喷镀等处理。

四、样品的扫描和信号检测当样品被加载到电子镜的样品台上后,电子束被聚焦在样品表面上。

电子束与样品相互作用时,会产生多种信号,包括二次电子、反射电子、散射电子等。

这些信号可以提供有关样品表面形貌、成分和结构的信息。

五、信号的检测和处理扫描电镜中的探测器可以检测样品表面产生的信号,并将其转换为电信号。

常用的探测器包括二次电子探测器和反射电子探测器。

这些电信号经过放大和处理后,可以通过计算机系统进行图像的重建和显示。

六、图像的生成和分析通过扫描电镜所得到的信号经过处理后,可以生成高分辨率的图像。

这些图像可以显示样品表面的形貌、纹理和微观结构等细节信息。

同时,可以利用图像处理软件对图像进行分析,如测量尺寸、计算表面粗糙度等。

七、应用领域扫描电镜在材料科学、生物学、地质学、纳米技术等领域具有广泛的应用。

它可以用于研究材料的微观结构、表面形貌、纳米颗粒的分布等。

同时,扫描电镜还可以用于质量检测、故障分析和材料表征等方面。

总结:扫描电镜通过利用电子束与样品相互作用来获取样品表面的形貌和成分信息。

扫描电镜的基本结构和工作原理讲解

扫描电镜的基本结构和工作原理讲解

扫描电镜的基本结构和工作原理讲解扫描电镜(Scanning Electron Microscope,SEM)是一种常用的高分辨率显微镜,用于观察和研究微观世界中的样品。

它通过利用电子束与样品的相互作用,获取样品表面的形貌和成分信息。

本文将详细介绍扫描电镜的基本结构和工作原理。

一、基本结构扫描电镜主要由以下几个部分组成:1. 电子枪(Electron Gun):电子枪是扫描电镜的核心部件之一,它产生高能电子束。

电子束的形成是通过热发射或场发射的方式,通过加热或加电场使金属阴极发射电子。

2. 准直系统(Condenser System):准直系统用于聚焦和准直电子束。

它由准直透镜和聚焦透镜组成,能够将电子束聚焦成细小的束斑并准直。

3. 样品台(Sample Stage):样品台是放置待观察样品的平台。

它通常具有微动装置,可以在水平和垂直方向上移动样品,以便于观察不同区域。

4. 扫描线圈(Scan Coils):扫描线圈用于控制电子束在样品表面的扫描。

通过调节扫描线圈的电流,可以控制电子束的位置和扫描速度。

5. 检测器(Detector):检测器用于接收样品表面反射、散射或发射的信号。

常用的检测器包括二次电子检测器和反射电子检测器。

6. 显示器和计算机系统:显示器用于显示扫描电镜获取的图像,计算机系统用于图像的处理和分析。

二、工作原理扫描电镜的工作原理可以简单概括为以下几个步骤:1. 电子束的产生:电子束由电子枪产生,通过加热或加电场的方式使金属阴极发射电子。

电子枪通常采用热阴极或场发射阴极。

2. 电子束的准直和聚焦:电子束经过准直系统的聚焦透镜和准直透镜,被聚焦成细小的束斑并准直。

3. 电子束与样品的相互作用:准直后的电子束通过扫描线圈控制在样品表面的扫描。

当电子束与样品相互作用时,会发生多种相互作用,包括二次电子发射、反射电子、散射电子等。

4. 信号的检测:样品表面反射、散射或发射的信号被检测器接收。

扫描电镜工作原理

扫描电镜工作原理

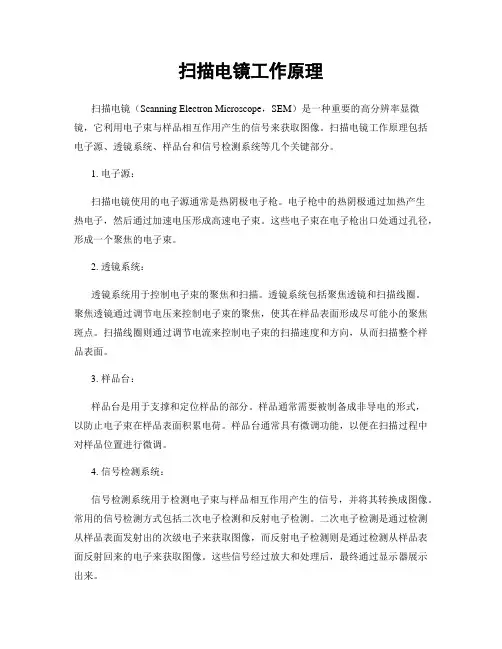

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种重要的高分辨率显微镜,它利用电子束与样品相互作用产生的信号来获取图像。

扫描电镜工作原理包括电子源、透镜系统、样品台和信号检测系统等几个关键部分。

1. 电子源:扫描电镜使用的电子源通常是热阴极电子枪。

电子枪中的热阴极通过加热产生热电子,然后通过加速电压形成高速电子束。

这些电子束在电子枪出口处通过孔径,形成一个聚焦的电子束。

2. 透镜系统:透镜系统用于控制电子束的聚焦和扫描。

透镜系统包括聚焦透镜和扫描线圈。

聚焦透镜通过调节电压来控制电子束的聚焦,使其在样品表面形成尽可能小的聚焦斑点。

扫描线圈则通过调节电流来控制电子束的扫描速度和方向,从而扫描整个样品表面。

3. 样品台:样品台是用于支撑和定位样品的部分。

样品通常需要被制备成非导电的形式,以防止电子束在样品表面积累电荷。

样品台通常具有微调功能,以便在扫描过程中对样品位置进行微调。

4. 信号检测系统:信号检测系统用于检测电子束与样品相互作用产生的信号,并将其转换成图像。

常用的信号检测方式包括二次电子检测和反射电子检测。

二次电子检测是通过检测从样品表面发射出的次级电子来获取图像,而反射电子检测则是通过检测从样品表面反射回来的电子来获取图像。

这些信号经过放大和处理后,最终通过显示器展示出来。

扫描电镜的工作原理可以简单总结为:电子源产生电子束,透镜系统控制电子束的聚焦和扫描,样品台支撑和定位样品,信号检测系统将电子束与样品相互作用产生的信号转换成图像。

通过这个过程,扫描电镜可以获得高分辨率、高放大倍数的样品表面形貌和微观结构图像。

扫描电镜的应用非常广泛。

在材料科学、生物学、医学等领域,扫描电镜被用于研究材料的形貌、表面结构、组织细胞的形态等。

它可以观察到微米甚至纳米级别的细节,对于研究和分析微观结构非常有帮助。

扫描电镜的高分辨率和放大倍数,使得它成为了许多科学研究和工业领域的重要工具。

扫描电镜原理

扫描电镜原理

扫描电镜原理扫描电镜(Scanning Electron Microscope, SEM)是一种用途广泛的显微成像技术,可以用于通过电子束显示、分析和测量显微尺寴的样品表面特性。

它是由一对离心机和聚焦器、电子枪和探针、探测器和屏幕组成,它主要用于分析微细结构,例如矿物、蛋白质、微生物和进一步的分析。

扫描电镜的原理是,一束聚焦的带电粒子通过样品的表面,形成电子衍射、共振及其他与表面凹凸形状有关的现象,从而产生电子表面分析图形。

由于扫描电镜中的聚焦电流峰在不断地扫描样品表面,所以它以扫描的方式收集信号。

用SCAN-A-Tron型扫描电子枪所产生的高真空电流被探测器检测,然后被屏幕上的电子扫描器显示出来,从而形成图形。

当电镜扫描样品时,光子将在聚焦点与样品交互作用,释放出一些特有的能带分子,例如电子、光子和反应中子,其中的反应电子是最主要的释放粒子,这些释放的粒子将进行电弹射,从而产生各种不同的电子衍射。

其中释放电子衍射是用于分析微细结构最常用的方式。

探测器根据表面上释放出的粒子探测信号,然后经过放大,被阳极束穿孔屏显示出来,从而形成图像。

这个原理同样也适用于电子束显微镜(Transmission Electron Microscope)和透射电子显微镜(TEM),只是其中的真空管和电子束会不断地射向样品,且形成的图像会清晰的展示出样品的细节,如孔洞结晶等信息,可以用来分析微细结构,从而识别、测量和测试机械特性。

扫描电镜也可用于光学显微成像,因为它具有较强的穿透能力,可以较深的观察,同时用户还可以改变显微镜的倍数来得到更多信息,从而实现极高的显微成像水平。

另外,它还可以在多种不同的研究领域上使用,如半导体、晶体、材料分析等。

扫描电镜工作原理

扫描电镜工作原理

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种常用的高分辨率显微镜,通过利用电子束与样品的相互作用来获取样品表面的形貌和成分信息。

其工作原理基于电子光学和电子物理的原理。

一、电子光学系统扫描电镜的电子光学系统由电子源、透镜系统和检测系统组成。

1. 电子源扫描电镜的电子源通常采用热阴极电子枪,通过加热阴极产生热电子。

热电子经过加速电压加速形成高速电子束。

2. 透镜系统透镜系统由几个磁透镜组成,包括聚焦透镜和扫描透镜。

聚焦透镜用于将电子束聚焦到极小的尺寸,提高分辨率。

扫描透镜用于控制电子束在样品表面的扫描。

3. 检测系统检测系统用于测量电子束与样品相互作用后的信号。

常用的检测器有二次电子检测器和反射电子检测器。

二次电子检测器用于观察样品表面形貌,反射电子检测器用于获得样品的成分信息。

二、扫描控制系统扫描控制系统由扫描线圈和扫描发生器组成。

扫描线圈用于控制电子束在样品表面的扫描范围和速度。

扫描发生器则产生扫描信号,控制电子束的扫描。

三、样品准备在进行扫描电镜观察之前,样品需要进行一系列的准备工作。

首先,样品需要被固定在样品架上,以保持稳定。

然后,样品需要被表面处理,如金属镀膜或碳镀膜,以提高导电性。

最后,样品需要被放置在真空环境中,以避免电子束与空气分子的相互作用。

四、工作过程1. 准备好样品并放置在样品架上。

2. 打开扫描电镜,并进行必要的预热和真空泵抽气。

3. 调整电子光学系统,使得电子束聚焦到最佳状态。

4. 设置扫描控制系统,确定扫描范围和速度。

5. 开始扫描,观察样品表面形貌和成分信息。

6. 根据需要,可以调整扫描参数和检测器,以获得更详细的信息。

7. 观察结束后,关闭扫描电镜并进行必要的清洁和维护。

五、应用领域扫描电镜在许多领域都有广泛的应用。

在材料科学中,它可以用于观察材料的晶体结构、表面缺陷和纳米结构。

在生物学中,它可以用于观察细胞和组织的形态和结构。

扫描电镜的基本结构和工作原理

扫描电镜的基本结构和工作原理

扫描电镜的基本结构和工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种常用的高分辨率显微镜,它通过扫描样品表面并利用电子束与样品相互作用来获取样品的表面形貌和成份信息。

下面将详细介绍扫描电镜的基本结构和工作原理。

一、基本结构1. 电子枪:扫描电镜的电子枪是电子束的发射源,它由热阴极和加速电极组成。

热阴极通过加热发射电子,加速电极则用于控制电子束的能量和聚焦。

2. 准直系统:准直系统包括准直磁铁和透镜,主要用于聚焦电子束并使其垂直于样品表面。

3. 扫描线圈:扫描线圈用于控制电子束在样品表面的扫描范围,通过改变扫描线圈的电流,可以实现对样品不同区域的扫描。

4. 检测系统:检测系统主要包括二次电子检测器和后向散射电子检测器。

二次电子检测器用于检测样品表面的二次电子发射信号,后向散射电子检测器则用于检测样品表面的后向散射电子。

5. 显示和记录系统:显示和记录系统用于将检测到的信号转化为图象,并显示在显示器上或者记录在存储介质上。

二、工作原理扫描电镜的工作原理主要分为以下几个步骤:1. 电子束的发射:扫描电镜中的电子束是通过热阴极发射的。

热阴极受到加热,产生高能电子。

2. 电子束的聚焦:经过准直系统的调节,电子束被聚焦为一个细小的束流,并且垂直于样品表面。

3. 电子束的扫描:扫描线圈控制电子束在样品表面的扫描范围。

电子束按照预设的扫描模式在样品表面扫描,扫描过程中,电子束与样品表面相互作用。

4. 信号的检测:样品表面与电子束相互作用后,会产生一系列的信号,包括二次电子和后向散射电子。

二次电子检测器和后向散射电子检测器将这些信号转化为电信号。

5. 图象的生成:检测到的电信号经过放大和处理后,转化为图象信号。

这些图象信号经过显示和记录系统的处理,最平生成可见的样品表面形貌图象。

扫描电镜的基本结构和工作原理使其能够在高分辨率下观察样品的表面形貌和成份信息。

相比传统的光学显微镜,扫描电镜具有更高的放大倍数和更高的分辨率,可以观察到更细微的细节。

扫描电镜原理

扫描电镜原理

扫描电镜原理
扫描电镜(Scanning Electron Microscope,SEM)是一种利用
电子束与样品发生相互作用来观察和分析物质表面形貌和微结构的仪器。

其工作原理基于电子物理原理和电子光学系统。

在扫描电镜中,电子源会产生高能电子束,通过电子光学系统将电子束聚焦到极小的直径。

聚焦后的电子束进一步通过准直系统,通过狭缝将束发散以得到所需的电子束束流。

然后,在透镜系统的控制下,电子束通过扫描盘(或称扫描线圈)轨迹进行扫描。

样品一般需要被制备成非导电的形式,以防止电子束与样品的电荷相互排斥而失去分辨能力。

通常,样品会被涂覆一层导电性物质,如金或碳。

导电层的存在可以使电荷得以释放,从而保持扫描电镜的高分辨率。

当电子束扫描到样品表面时,与样品相互作用的主要过程包括:①电子-电子散射;②电子-原子核散射;③电子-原子轨道间的相互作用。

这些相互作用导致电子的散射及吸收,产生所谓的“特性X射线”。

这些特性X射线会被探测器收集并转变为电
信号,从而可以得到物质的表面形貌和化学组成信息。

通过扫描电镜,我们可以获得高分辨率的二维或三维电子图像,进而观察和分析物质的微观结构、表面形貌和化学成分等重要信息。

扫描电镜因其高分辨率、大深度和较大的放大倍数,在材料科学、生物学和纳米技术等领域得到广泛应用。

扫描电镜工作原理

扫描电镜工作原理

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种重要的高分辨率显微镜,它通过利用电子束与样品相互作用产生的信号来获取样品表面的形貌和成份信息。

下面将详细介绍扫描电镜的工作原理。

1. 电子源和电子束的生成扫描电镜使用的电子源通常是热阴极电子枪。

在电子枪中,通过加热的方式将阴极材料加热到高温,使其发射出电子。

这些电子经过加速电压的作用,形成高能电子束。

2. 电子束的聚焦和缩小电子束通过一系列的电磁透镜系统进行聚焦和缩小。

这些透镜系统包括聚束透镜和缩小透镜。

聚束透镜通过调节电压和电流来控制电子束的聚焦,使其能够尽可能地聚焦到一个小的点上。

缩小透镜则通过调节电磁场的强度和方向来控制电子束的大小和形状。

3. 样品的准备和固定在使用扫描电镜之前,需要对样品进行准备和固定。

通常情况下,样品需要被切割成薄片,并使用特定的方法进行固定,以确保样品表面的平整度和稳定性。

4. 样品与电子束的相互作用当电子束照射到样品表面时,会与样品中的原子和份子相互作用。

这些相互作用会产生多种信号,包括二次电子、反射电子、散射电子、透射电子等。

5. 信号的检测和处理扫描电镜通过不同的探测器来检测样品表面产生的信号。

最常用的探测器是二次电子探测器和反射电子探测器。

二次电子探测器用于检测样品表面产生的次级电子信号,反射电子探测器用于检测样品表面反射的电子信号。

这些信号经过放大和处理后,可以转化成图象显示在显示器上。

6. 图象的生成和观察通过控制电子束的位置和扫描方式,可以在样品表面扫描出一系列的数据点。

这些数据点经过处理后,可以生成样品表面的图象。

扫描电镜的图象通常具有高分辨率和高对照度,可以清晰地显示样品表面的细节和形貌。

7. 成份分析和能谱检测扫描电镜还可以结合能谱仪进行样品的成份分析。

能谱仪可以检测样品表面产生的X射线信号,并通过分析这些信号的能量和强度,确定样品的元素成份和含量。

扫描电镜的工作原理

扫描电镜的工作原理

扫描电镜的工作原理扫描电镜(Scanning Electron Microscope, SEM)是一种利用电子束与样品交互作用的仪器,用于观察样品表面的微观形貌和结构。

其工作原理是通过电子束的扫描来获取样品表面的信号,再将信号转换成图像显示出来。

1. 电子源:扫描电镜使用的是高能电子。

常见的电子源有热阴极电子枪和场致发射电子枪。

电子源产生的电子经过聚焦电磁镜进行聚焦,然后被发射到一束电子束中。

2. 高压供应和框选系统:电子束经过聚焦后,需要进一步通过高压电势加速。

高压供应系统产生高压电位,加速电子束。

3. 框选系统控制电子束的轨迹。

它由电子透镜的集合体组成,主要有聚束透镜和偏转温度变换器。

框选系统控制电子束的直径,使其能够扫描样品表面。

4. 样品台:样品台是支持样品的平台。

在扫描电镜中,样品位于真空室内,以确保电子的自由通过。

样品通常需要进行前置处理,比如金属涂层,以增加其导电性。

样品台还可以在扫描过程中进行样品的取向调整。

5. 检测器:检测器用于捕捉经过样品表面的电子与样品交互作用后所释放出的信号。

常用的检测器有二次电子检测器(SE)和反射电子检测器(BSE)。

SE检测器检测样品表面的二次电子发射,而BSE检测器检测样品表面的反射电子。

6. 信号处理和图像显示系统:检测到的信号经过放大和处理之后,可以被转化为图像显示出来。

信号处理和图像显示系统通常包括放大器、扫描控制器和图像处理软件。

通过以上的步骤和系统的协调作用,扫描电镜可以获得高分辨率、三维的样品表面图像。

这种工作原理不仅能够观察样品的形态结构,还可以进行微区化学成分分析和表面形貌定量分析等。

扫描电镜分析原理

扫描电镜分析原理

扫描电镜分析原理扫描电镜(Scanning Electron Microscope,SEM)是一种通过扫描样品表面并检测由样品放射出的电子来获得样品表面形貌和成分的仪器。

SEM利用高能电子束与样品相互作用,通过分析电子束与样品之间的相互作用来获得样品的各种信息。

其工作原理如下:1.电子源:SEM中使用的电子源通常为热阴极发射电子源,通过升高阳极电压,使电子从热阴极发射出来。

发射的电子束通过一系列电子透镜系统聚焦并加速到一定的能量。

2.样品制备:在进行SEM观察前,需要对样品进行制备处理。

常见的样品制备方法包括金属喷镀、碳喷镀、冷冻切片、离子切割等。

制备后的样品需要放置在真空环境下进行观察。

3.电子束与样品的相互作用:电子束在与样品相互作用时,会发生多种相互作用,包括散射、透射、吸收等。

这些相互作用会导致电子束的改变,从而提供了关于样品形貌和成分的信息。

4.信号检测:SEM通过检测从样品表面散射出的电子来获取图像。

这些散射出的电子经过各种探测器的接收和放大后,转化为电子图像。

常见的探测器包括二次电子探测器和反向散射电子探测器。

- 二次电子探测器(Secondary Electron Detector,SED): SED可以检测到样品表面发射出的二次电子。

二次电子的发射数量与样品表面的形貌相关,可以获得样品表面形貌的信息。

- 反向散射电子探测器(Backscattered Electron Detector,BED): BED可以检测到电子束与样品中原子核的相互作用产生的反向散射电子。

反向散射电子的能量与样品中元素的原子序数相关,可以用以获得样品的成分信息。

5.图像形成:通过对来自探测器的信号进行处理和放大,得到由电子束在样品上扫描过程中记录下来的图像。

这些图像可以以灰度图的形式来展示样品表面的形貌和成分信息。

总结起来,SEM利用高能电子束与样品相互作用,通过探测从样品表面散射出的电子来获取样品表面形貌和成分的信息。

扫描电镜的结构和工作原理

扫描电镜的结构和工作原理

一、扫描电子显微镜的工作原理扫描电镜(Scanning Electron Microscope)是用聚焦电子束在试样表面逐点扫描成像。

试样为块状或粉末颗粒,成像信号可以是二次电子、背散射电子或吸收电子。

其中二次电子是最主要的成像信号。

由电子枪发射的能量为 5 ~35keV 的电子,以其交叉斑作为电子源,经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束,在扫描线圈驱动下,于试样表面按一定时间、空间顺序作栅网式扫描。

聚焦电子束与试样相互作用,产生二次电子发射(以及其它物理信号),二次电子发射量随试样表面形貌而变化。

二次电子信号被探测器收集转换成电讯号,经视频放大后输入到显像管栅极,调制与入射电子束同步扫描的显像管亮度,得到反映试样表面形貌的二次电子像。

二、扫描电镜具有以下的特点(1) 可以观察直径为0 ~30mm的大块试样(在半导体工业可以观察更大直径),制样方法简单。

(2) 场深大、三百倍于光学显微镜,适用于粗糙表面和断口的分析观察;图像富有立体感、真实感、易于识别和解释。

(3) 放大倍数变化范围大,一般为15 ~200000 倍,对于多相、多组成的非均匀材料便于低倍下的普查和高倍下的观察分析。

(4) 具有相当高的分辨率,一般为3.5 ~6nm。

(5) 可以通过电子学方法有效地控制和改善图像的质量,如通过调制可改善图像反差的宽容度,使图像各部分亮暗适中。

采用双放大倍数装置或图像选择器,可在荧光屏上同时观察不同放大倍数的图像或不同形式的图像。

(6) 可进行多种功能的分析。

与X 射线谱仪配接,可在观察形貌的同时进行微区成分分析;配有光学显微镜和单色仪等附件时,可观察阴极荧光图像和进行阴极荧光光谱分析等。

(7) 可使用加热、冷却和拉伸等样品台进行动态试验,观察在不同环境条件下的相变及形态变化等。

三、扫描电镜的主要结构1.电子光学系统:电子枪;聚光镜(第一、第二聚光镜和物镜);物镜光阑。

扫描电镜工作原理

扫描电镜工作原理

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种高分辨率的显微镜,利用电子束与样品之间的相互作用来获取样品表面的形貌和结构信息。

它在材料科学、生物学、医学、纳米技术等领域具有广泛的应用。

一、扫描电镜的基本原理扫描电镜的基本原理是利用电子束与样品表面的相互作用来获得样品表面的形貌和结构信息。

其主要由电子光学系统、扫描控制系统和图象显示系统三部份组成。

1. 电子光学系统扫描电镜的电子光学系统主要包括电子枪、透镜系统和探测器。

电子枪通过加热阴极产生热电子,经过加速电压加速后形成高速电子束。

透镜系统包括聚焦透镜和扫描线圈,通过调节透镜电压和扫描线圈电压来控制电子束的聚焦和扫描。

探测器用于检测样品表面的信号并转换为电信号。

2. 扫描控制系统扫描控制系统主要由扫描线圈和样品台组成。

扫描线圈通过改变电流大小和方向来控制电子束的扫描范围和速度。

样品台用于固定和调节样品位置,保证样品与电子束之间的距离和角度的稳定。

3. 图象显示系统图象显示系统主要由信号放大器、数字转换器和显示器组成。

信号放大器用于放大探测器输出的电信号,数字转换器将摹拟信号转换为数字信号,最后通过显示器将数字信号转换为可视的图象。

二、扫描电镜的工作过程扫描电镜的工作过程主要包括样品制备、样品加载、电子束扫描和图象获取四个步骤。

1. 样品制备样品制备是扫描电镜工作的前提,样品的制备质量直接影响到最终的观察结果。

常见的样品制备方法包括金属薄膜沉积、切片制备、离子切割等。

2. 样品加载样品加载是将制备好的样品放置到扫描电镜的样品台上,并调整样品位置和角度,使得样品表面与电子束之间的距离和角度适合观察要求。

3. 电子束扫描电子束扫描是通过控制扫描线圈的电流和方向,使得电子束在样品表面上进行扫描。

扫描过程中,电子束与样品表面的相互作用会产生多种信号,如二次电子信号、反射电子信号、散射电子信号等。

4. 图象获取图象获取是将样品表面的信号转换为电信号,并通过信号放大器、数字转换器和显示器将其转换为可视的图象。

扫描电镜工作原理

扫描电镜工作原理

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种利用电子束与样品相互作用产生的信号来获取样品表面形貌和成分信息的仪器。

它具有高分辨率、大深度和大放大倍数等特点,被广泛应用于材料科学、生物学、纳米技术等领域。

扫描电镜的工作原理主要分为电子光学系统、样品制备和信号检测三个部分。

1. 电子光学系统扫描电镜的核心是电子光学系统,主要包括电子源、电子透镜和扫描线圈。

电子源通常采用热阴极电子枪,通过加热阴极产生热电子,经过加速电场加速后形成电子束。

电子透镜用于聚焦电子束,使其成为一个细小的束斑。

扫描线圈则用于控制电子束在样品表面的扫描。

2. 样品制备在进行扫描电镜观察之前,样品需要进行制备。

一般情况下,样品需要被切割成适当的大小,并进行表面的平整处理。

然后,样品被放置在扫描电镜的样品台上,并使用导电胶或金属涂层使其具有导电性,以便电子束的传导。

3. 信号检测扫描电镜通过检测电子束与样品相互作用产生的不同信号来获取样品表面的形貌和成分信息。

主要的信号检测方式包括二次电子信号检测和背散射电子信号检测。

- 二次电子信号检测:当电子束与样品表面相互作用时,会产生二次电子信号。

这些二次电子信号受到样品表面形貌的影响,通过二次电子探测器可以获取样品表面的形貌信息。

- 背散射电子信号检测:当电子束与样品表面相互作用时,部分电子会被散射回来。

这些背散射电子信号受到样品表面成分的影响,通过背散射电子探测器可以获取样品表面的成分信息。

通过扫描电镜观察,可以获得高分辨率的样品表面形貌图像,并可以通过能谱仪等附加设备获取样品的元素分布信息。

此外,扫描电镜还可以进行样品的局部成分分析、表面形貌测量和纳米级尺寸测量等。

总之,扫描电镜通过利用电子束与样品相互作用产生的信号来获取样品表面形貌和成分信息。

它的工作原理包括电子光学系统、样品制备和信号检测三个部分。

通过扫描电镜的观察,可以获得高分辨率的样品表面形貌图像,并可以进一步分析样品的成分分布和表面形貌。

扫描电镜工作原理

扫描电镜工作原理

扫描电镜工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种利用电子束与样品相互作用来观察样品表面形貌和物质成分的仪器。

它具有高分辨率、大深度和大倍率的特点,被广泛应用于材料科学、生物学、纳米科学等领域。

扫描电镜的工作原理如下:1. 电子源:扫描电镜使用的电子源通常是热阴极电子枪,通过加热阴极,使其发射出高速电子。

2. 电子透镜系统:电子透镜系统由几个透镜组成,用于聚焦和控制电子束的形状和大小。

常见的透镜包括准直透镜、聚焦透镜和偏转透镜。

3. 样品台:样品台是放置样品的平台,通常由导电材料制成,以便电子束可以与样品相互作用。

样品台通常可以在x、y、z三个方向上移动,以便于观察不同位置的样品。

4. 扫描线圈:扫描线圈通过控制电子束的位置和方向,使其在样品表面进行扫描。

扫描线圈可以在水平和垂直方向上进行扫描,以获得样品表面的详细形貌。

5. 探测器:扫描电镜使用不同类型的探测器来检测样品与电子束相互作用产生的信号。

常见的探测器包括二次电子探测器和反射电子探测器。

6. 显示器和图像处理系统:扫描电镜通过显示器将样品的图像显示出来。

图像处理系统可以对图像进行增强、调整和分析,以获得更多的信息。

扫描电镜工作的具体步骤如下:1. 打开电子源并加热阴极,使其发射出电子束。

2. 通过透镜系统聚焦电子束,使其成为一束细且聚焦的电子束。

3. 将样品放置在样品台上,并调整样品台的位置,使样品与电子束相互作用。

4. 启动扫描线圈,控制电子束在样品表面进行扫描。

扫描线圈会逐行扫描样品表面,并记录下每个位置的信号。

5. 探测器检测样品与电子束相互作用产生的信号,并将信号转换为电信号。

6. 电信号经过放大和处理后,通过显示器显示出样品的图像。

7. 使用图像处理系统对图像进行增强、调整和分析,以获得更多的信息。

扫描电镜的优点包括:1. 高分辨率:扫描电镜的分辨率通常可以达到纳米级别,可以观察到样品表面的微观结构。

扫描电镜基本工作原理

扫描电镜基本工作原理

扫描电镜基本工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种利用电子束来对样品进行高分辨率成像的仪器。

相比传统的光学显微镜,SEM可以提供更高的分辨率和更清晰的图像细节。

其基本工作原理如下:1.电子源:SEM使用热阴极电子源或场发射电子源产生高能电子束。

热阴极电子源通过加热钨丝来产生热电子,而场发射电子源则通过透明导体材料和阳极加电场来发射电子。

2.聚焦系统:电子束通过聚焦系统来提高其聚焦度。

聚焦系统通常由一系列透镜组成,这些透镜通过电场或磁场对电子束进行聚束,使其更紧凑和尖锐,以提高分辨率和深度聚焦能力。

3.样品:待观察的样品被放置在SEM的样品台上。

样品通常需要经过一些处理步骤,如脱水、金属涂覆等,以提高电子的导电性和形状稳定性。

4.扫描系统:SEM的扫描系统由水平和垂直的扫描线圈组成。

扫描系统将电子束在样品表面上进行扫描,从而形成一幅图像。

扫描线圈产生的磁场可以将电子束定位到样品上的不同位置,形成图像的像素点。

5.信号检测:在电子束与样品相互作用时,许多不同类型的信号被产生,包括二次电子(SE)信号、背散射电子(BSE)信号、X射线和荧光等。

这些信号提供了样品的形貌和化学成分的信息。

6.信号处理与图像生成:SEM的检测器将从样品获得的信号转换成电信号,并通过放大、滤波等处理步骤,最后生成一幅与样品形貌和性质相关的图像。

这些图像可以呈现在显示器上供用户观察分析。

SEM的主要优势是其高分辨率和大深度聚焦能力,使得在高放大倍数下观察样品时依然能保持较高的清晰度。

此外,SEM对于不同形态的样品都具有广泛的适用性,可以观察金属、陶瓷、生物组织等各种材料。

然而,SEM也有一些局限性。

首先,SEM对样品的要求较高,如需要处理样品以提高导电性和形状稳定性。

其次,由于SEM是真空环境下工作,所以不适合观察水或有机溶液等非真空可观察样品。

此外,SEM对于非导电样品的成像需要额外的样品表面处理和特殊技术。

扫描电镜的结构原理

扫描电镜的结构原理

扫描电镜的结构原理扫描电镜(Scanning Electron Microscope,SEM)是一种常用的高性能显微技术,能够提供高分辨率的表面形貌和表面元素的微区分析。

它通过扫描样品表面并采集电子信号,从而实现对样品的显微观察。

下面我将详细介绍扫描电镜的结构原理。

1.电子枪:电子枪是扫描电镜的核心部件,它负责产生高能电子束。

电子枪主要由阴极、阳极和加速电极等构成。

在电子枪中,阴极加热后释放出一个电子云,然后通过加速电极的作用,使电子云加速并形成高能电子束。

2.聚焦系统:聚焦系统包括透镜和聚焦电极。

透镜的角度和形状可以控制电子束的聚焦,从而提高图像的清晰度和分辨率。

聚焦电极则用于调节透镜的焦距。

3.扫描线圈:扫描线圈主要包括水平和垂直线圈。

水平线圈和垂直线圈通过产生调制磁场来控制电子束的扫描范围和速度。

通过改变磁场的传送效果,可以将电子束精确地扫描到样品的各个位置,从而实现对样品表面的显微观察。

4.样品台:样品台用于支撑和定位样品。

它通常是由导电材料制成,以便在样品表面引入扫描电子束所需的信号。

样品可以在样品台上进行旋转和倾斜,以获得不同角度的观察。

5.信号检测和显示系统:信号检测和显示系统是扫描电镜的输出部分。

扫描电子束在扫描样品表面时与样品相互作用产生的信号,通过探测器收集并转化为电信号。

然后,被放大和处理后的信号通过显示器显示出来,形成样品表面的图像。

除了上述组成部分,扫描电镜还可以配备其他的功能模块,例如能量散射谱仪和电子背散射仪等,以提供更全面的样品表征能力。

总之,扫描电镜通过电子束在样品表面的扫描来实现显微观察,并通过信号的检测和处理,最终呈现出高分辨率的样品表面形貌。

它在材料科学、生物学、化学等领域具有广泛应用,为科学研究和工程技术提供了强大的工具。

扫描电镜的基本结构和工作原理教材

扫描电镜的基本结构和工作原理教材

扫描电镜的基本结构和工作原理教材扫描电镜的基本结构和工作原理扫描电镜(Scanning Electron Microscope,SEM)是一种利用电子束来观察物质表面形貌和成分的高分辨率显微镜。

相比传统光学显微镜,扫描电镜具有更高的放大倍率和更好的分辨率,能够观察到更细微的细节。

一、基本结构扫描电镜主要由电子枪、电子透镜系统、样品台、探测器和显示器等组成。

1. 电子枪:电子枪是扫描电镜的核心部件之一,负责产生高能电子束。

电子枪由热阴极和阳极组成,热阴极通过加热产生热电子,经过加速电场加速后形成电子束。

2. 电子透镜系统:电子透镜系统由多个透镜组成,用于控制电子束的聚焦和聚束。

电子束经过电子透镜系统后,能够形成较小的束斑并具有较高的聚焦度,从而提高分辨率。

3. 样品台:样品台是放置待观察样品的平台,通常由金属材料制成。

样品台上的样品通过调整样品台的位置和角度,可以在电子束下进行观察。

4. 探测器:探测器是用来接收经过样品表面反射或散射的电子信号,并将其转化为图像信号。

常见的探测器有二次电子探测器和反射电子探测器等。

5. 显示器:显示器用于显示扫描电镜观察到的图像,将电子信号转化为可见的图像。

二、工作原理扫描电镜的工作原理基于电子和物质的相互作用。

当高能电子束照射到样品表面时,会与样品中的原子和电子发生相互作用,产生各种信号。

1. 二次电子信号:当电子束照射到样品表面时,会激发样品表面的原子和电子,使其发射出较低能量的二次电子。

二次电子信号的强度与样品表面形貌和成分有关,通过探测器接收并放大二次电子信号,可以得到样品表面形貌的图像。

2. 反射电子信号:部分电子束会被样品表面反射回来,形成反射电子信号。

反射电子信号的强度与样品表面的原子排列和晶体结构有关,通过探测器接收反射电子信号,可以得到样品的晶体结构信息。

3. 辐射光谱:当电子束与样品表面相互作用时,还会产生X射线、荧光和透射电子等辐射。

通过分析这些辐射信号,可以获取样品的元素成分和化学状态等信息。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章 扫描电镜的结构原理
ξ1 扫描电镜的成像原理
1电子束和样品的作用— 二次电子; 特征X射线;
信息携带者
背散射电子
2 反差的形成
α
A
Cl
B
α α α 若: C > B> A
则: lC > lB> lA
e e e 则: 2 C > 2 B>2 A
表面形貌
2e能量较低(<50ev) 厚度:只能从表面几十埃的 薄层发出(<100埃) 面积:只从约等于电子束斑 照射的面积发出(几十埃) 分辨率~探针尺寸
原子序数差异
c
bdea源自f二次电子产率: a<b<d<e or f(边缘效应), e or f无法区分 a<b<d<c(尖端效应)
小鼠肾小球的二次电子像
3 扫描原理
e
S
I(行)
N
S
F
N
e
NS
NS
I(帧)
F
T(行) t(时间)
T(帧) t(时间)
扫描范围: 行——I(行) 帧——I(帧) 扫描速度: 行——T(行) 帧——T(帧) 扫描线数= T(帧)/ T(行)
• (一)透镜实习思考题 • 1如何找灯丝饱和点? • 2聚光镜有无像散,如何消? • 3观察聚光镜正焦,欠焦,过焦三种状态 • 4观察插入不同聚光镜光阑对观察的影响 • 5观察物镜光阑与图像反差的关系 • 6图像有无像散,如何消? • 7判断是否聚焦的标准? • 8如何做低倍,高倍观察? • 9染色与非染色标本的图像反差 • 10不同制备来源的标本观察
ξ2 扫描
电镜的结 构和工作 原理
电子枪:基本同透镜 但工作电压较低10~20KV,<50KV)?
逐级缩小50微 米~几十埃

孔径角:
r r
Qf
球差(分辨率) 景深
r 电子束弱
Q 束班尺寸大, (分辨率)
探测系统
+250kv +12kv
2e

电流
电压
闪烁体 光电倍增管 放大 聚焦极
显像管
正栅压 (强度正对应)
扫描发生器:
*同步扫描(位置完全对应)
*放大(衰减)
放大倍数
荧光屏尺寸 标本被扫区尺寸
观察(荧光屏):
快扫描:? 电子束在每点的驻留时间短,信噪比较低清晰度较差 所需扫描线数= T(帧)/ T(行)=荧光屏高度/人眼分辨率 =100mm/0.1mm=1000线
纪录(底片):
慢扫描:? 所需扫描线数= T(帧)/ T(行)=荧光屏高度/底片分辨率 =100mm/0.05mm=2000线
