贴片电阻的命名方法

合集下载

元器件封装命名规则

命名规则本命名规则采用英制mil为单位进行设计尺寸贴片封装式：举例1：贴片电阻(电感)R(L)0805A：R(L)代表贴片电阻(电感)；08代表贴片电阻(电感)的长80mil；05代表贴片电阻(电感)的宽50mil；A代表贴片电阻(电感)的焊盘延伸最长（其中也可能是B或C，B代表贴片电阻(电感)的焊盘延伸中等；C代表贴片电阻(电感)的焊盘延伸最短；S代表贴片电阻(电感)的特殊焊盘延伸程度）贴片电阻(电感)尺寸要求：0402；0603；0805；1206；2010等举例2：贴片电容C0805A：C代表贴片电容；08代表贴片电容的长80mil；05代表贴片电容的宽50mil；A代表贴片电容的焊盘延伸最长（其中也可能是B或C，B代表贴片电容的焊盘延伸中等；C代表贴片电容的焊盘延伸最短；S代表贴片电容的特殊焊盘延伸程度）贴片电容尺寸要求：0402；0603；0805；1206；2010等举例3：贴片二极管SOD-123A:SOD-123代表贴片二极管一类的封装命名，至于为什么是SOD-123不太清楚，这里用SOD-123是因为大家认为这种封装就代表这类贴片二极管，这里我的理解是S代表贴片，OD是DOIDE的简化，1代表贴片二极管本体尺寸长度100mil，23代表贴片二极管本体尺寸宽度23mil，A代表贴片二极管的焊盘延伸最长（其中也可能是B或C，B代表贴片二极管的焊盘延伸中等；C代表贴片二极管的焊盘延伸最短；S代表贴片二极管的特殊焊盘延伸程度）举例4：贴片二极管SMA-A:SMAA代表贴片二极管一类的封装命名，至于为什么是SMA不太清楚，这里用SMA是因为大家认为这种封装就代表这类贴片二极管，同时和DO-214AC封装相同，后者的-A代表贴片二极管的焊盘延伸最长（其中也可能是B或C，B代表贴片二极管的焊盘延伸中等；C代表贴片二极管的焊盘延伸最短；S代表贴片二极管的特殊焊盘延伸程度）举例5：贴片三极管SOT-23LASOT-23代表固定的贴片三极管封装, 算是一个固定的形式；L代表贴片三极管的第一引脚在左边（L）,或中间（M）,或右边（R）;A代表贴片三极管的焊盘延伸最长（其中也可能是B或C，B代表贴片三极管的焊盘延伸中等；C代表贴片三极管的焊盘延伸最短；S代表贴片三极管的特殊焊盘延伸程度）。

PCB库命名规则

PCB元件库命名规则1、集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm3、电阻3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41486 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装8、电感、变压器件电感封封装采用TDK公司封装9、光电器件9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管9.3 数码管使用器件自有名称命名10、接插10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm 如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm 如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针。

贴片电阻命名规则

国内贴片电阻命名方法：1、5%精度的命名：RS-05K102JTL2、1%精度的命名：RS-05K1002FTLR－表示厚膜片式固定电阻器（Thick film chip fixed resistor）S－是该贴片电阻额定功率所属系列为特殊功率系列（额定功率比此前的老款标准有所提升）：不同封装尺寸的贴片电阻功率不同，但是同一封装尺寸的贴片电阻具有统一的额定功率值。

具体数值如下：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

（备注：C 系列是较早的老一代贴片电阻的额定功率系列代号，现在已经基本不生产了。

因此基本上看不到。

C系列的额定功率参数表如下：0402是1/16W、0603是1 /16W、0805是1/10W、1206是1/8W、1210是1/4W、1812是1/2W、2010是1/2W、2512是1W）05－表示封装尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

点击查看封装尺寸英寸与国际标准尺寸对照表K－表示温度系数为100PPM。

其他型号包括：W：正负200PPM；U正负400PPM；K正负100PPM；L正负250PPM102－表示电阻阻值为1000Ω=1kΩE-24（5%精度贴片电阻）系列贴片电阻阻值采用三位数表示法：前两位为有效数字，后一位是有效数字后面零的个数，基本单位是Ω。

例如：103=10 000Ω=10kΩE-96系列（1%精度贴片电阻）采用4位数表示法：前三位为有效数字，后一位是有效数字后面零的个数，基本单位是Ω。

例如：1003=100 000Ω=100kΩ备注：1欧姆电阻的表示法比较特殊，用1R0表示，即1R0=1欧姆J－表示该贴片电阻的阻值误差精度在正负5%内。

333贴片电阻

333贴片电阻333贴片电阻是一种常见的电子元件，广泛应用于电子设备中。

它的命名中的“333”代表着其阻值，即33千欧姆。

贴片电阻的特点是体积小、安装方便，适用于高密度电路板的安装。

贴片电阻的外观呈长方形，两端有金属焊脚，焊接在电路板上。

它的尺寸通常是3.2mm x 1.6mm，这种尺寸也被称为“0805尺寸”，其中“0805”代表着英制单位下的尺寸。

贴片电阻具有很多优点，其中之一是它的尺寸小，可以在电路板上占用较少的空间。

这对于现代电子设备来说非常重要，因为电子设备的体积越来越小，需要更高的集成度。

贴片电阻的小尺寸使得电子设备的设计更加灵活，可以在有限的空间中安装更多的电子元件。

另一个优点是贴片电阻的安装方便。

贴片电阻可以通过自动化设备进行快速、准确的贴装，不需要手工焊接。

这大大提高了生产效率，降低了生产成本。

贴片电阻的焊接质量也比较稳定，不容易出现焊接不良的情况。

贴片电阻的阻值范围很广，从几个欧姆到几百兆欧姆都有。

不同的应用需要不同阻值的贴片电阻来满足需求。

在选择贴片电阻时，需要根据电路设计的要求来确定合适的阻值。

除了阻值外，贴片电阻还有一个重要的参数是功率。

贴片电阻的功率一般有1/16瓦、1/10瓦、1/8瓦等多种规格。

功率越大，贴片电阻的尺寸也会相应增大。

在选择贴片电阻时，需要根据电路的功率要求来确定合适的功率规格。

贴片电阻的材料通常是炭膜材料或金属膜材料。

炭膜材料的贴片电阻价格相对较低，适用于一般的应用。

金属膜材料的贴片电阻价格相对较高，但具有更好的稳定性和精度，适用于对电阻值要求较高的应用。

在实际应用中，贴片电阻常常用于电流限制、电压分压、电路匹配等功能。

它可以起到限制电流流过的作用，保护其他电子元件不受损坏。

同时，贴片电阻还可以用于电压分压，将高电压分压为低电压，以满足电路的工作要求。

此外，贴片电阻还可以用于电路匹配，使得电路的输入输出能够匹配，提高电路的性能。

333贴片电阻是一种常见的电子元件，具有体积小、安装方便等优点。

贴片电阻的分类及概述

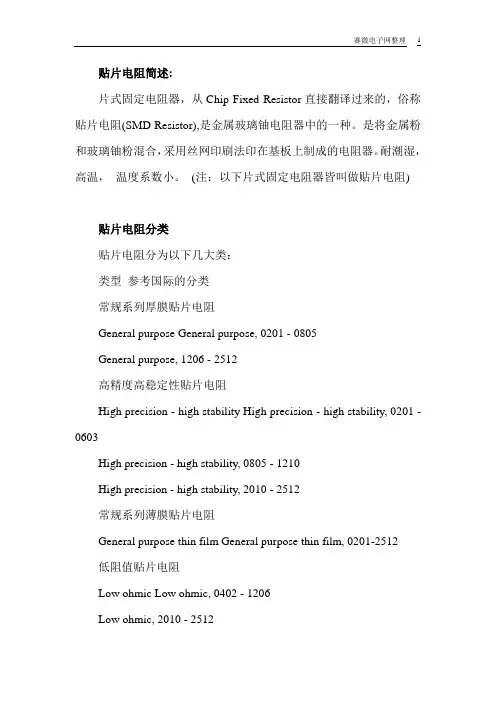

片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。

耐潮湿，高温，温度系数小。

(注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类：类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200。

贴片电阻的识别和标注方法文档

—————————————————————————————————— 表二
代码含义代码含义代码含义代码含义
A 100 D 103 G 106 Y 10-2
B 101 E 104 H 107 Z 10-3
C 102 F 105
X 10-1
—————————————————————————————————— (2)3 位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第 3 位数字表示在有效数字后面应添加”0”的个数.当电阻小于 10Ω 时,在代码中用 R 表示电阻值小数点的位置,这种表示法通常用有阻值误差为 5%电阻系列中.比如:330 表示 33Ω,而不是 330Ω;221 表示 220Ω;683 表示 68000Ω 即 68kΩ;105 表示 1MΩ;6R2 表示 602Ω. (3)4 位数字表示法,这种表示法前 3 位数字代表电阻值的有效数字,第 4 位表示在有效数字后面应添加 0 的个数.当电阻小于 10Ω 时,代码中仍用 R 表示电阻值小数点的位置,这种表示方法通用用有阻值误差为 1%精密电阻系列中.比如:0100 表示 10Ω 而不是 100Ω;1000 表示 100Ω 而不是 1000Ω;4992 表示 49900Ω,即 49.9kΩ;1473 表示 147000Ω 即 147kΩ;0R56 表示 0.56Ω.
18A = 150 02C = 10.2k
1、常用的标识方法，一般电一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为 10 的倍数，如上面的 332，即为 33 * 10 * 10 = 3300 欧，换一下单位就是 3.3K 了。
厂商也能生产误差 0.5%、0.25%或 0.1%的电阻，但电阻瓷棒要另外进口，因此每种阻值最低要求是 20,000 只，若是想规格齐全，一次 order 上百种数值，价格就不低，可以买奔驰车，而且这辈子还用不完。色码电阻通常会提供阻值及误差两种规格，但温度系数则不标示，Holco 电阻的温度系数由 50ppm 改成 100ppm，是原厂公布，若原厂不说，消费者就不会知道。有一种金属氧化膜 MOF 电阻，就是我们常用的射极电阻那种，外观呈灰黑色。金属氧化膜电阻的温度系数很高，标准品是 300ppm，但这是制造商公开在说明书上，一般消费者根本不知道。若是有人心存欺骗，说我定制的金属氧化膜电阻品质极佳，温度系数不到 50ppm，那不知情的消费者只能傻傻的上当。(注：温度系数与电压系数不同，电压系数比较低。)

风华贴片电阻命名方法

0402 W
±200
U
±400
Hale Waihona Puke 06030805 K
±100
1206 1210 2010 L 2512
±250
F
T
⑥
⑦
⑤ 电阻值代号
三位数(E-24 系列):前两位为有效数字,第三位表示有效数字后零的个数。四位数(E-96 系列):前三位表示有效数字,第四位表示有效数字后零的个数。 “000”表示跨接电阻。小数点用 R 表示。例如： 103=10kΩ (E-24) 1003=100kΩ (E-96) 1R0=1.0 Ω (E-24)
散装
③ 型号代号代号型号 005 01005 01 0201 02 0402 03 0603 05 0805 06 1206 1210 1210 10 2010
12 2512
④ 电阻温度系数 (ppm/℃)
型号代号温度系数
B 01005
L
±300 ±250
W 0201
U
±200 ±400
K
±100
※ 设计特色与构成
① 陶瓷基片 ② 背电极 ③ 面电极 ④ 电阻体 ⑤ 钝化层
⑥ 保护层 ⑦ 标记 ⑧ 端电极 ⑨ 中间电极 ⑩ 外部电极
应用领域开关电源、音响设备的过电流保护、电压调节器；电源转换器、充电器、LED 灯驱动电源、便携式设备等。
特点体积小、重量轻; 适应再流焊与波峰焊；电性能稳定，可靠性高；装配成本低，并与自动装贴设备匹配；机械强度高，高频特性优越；符合 RoHS 指令要求。
贴片式厚膜电阻
贴片常规厚膜电阻器
※ 品名构成
R
S
-
03

贴片电阻、贴片电容规格、封装、尺寸、功率

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电阻命名规则_201104150901

贴片电阻-最全面的介绍命名方法分类封装与尺寸功率特性133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值0603 0805 1206数量PCSQuantity10000 5000 4000 50000 25000 10000 5000 1500 1000 50000 10000 4000---------------------------------------贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

PCB元件库命名规则

PCB元件库命名规则PCB元件库命名规则1、集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm3、电阻3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41486 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装8、电感、变压器件电感封封装采用TDK公司封装9、光电器件9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管9.3 数码管使用器件自有名称命名10、接插10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针10.3 其他接插件均按E3命名。

贴片电阻值表示方法

贴片电阻表示方法1)2位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见表一/二.如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ代码表示数字代码表示数字代码表示数字代码表示数字01 100 26 182 51 332 76 60402 102 27 187 52 340 77 61903 105 28 191 53 348 78 63404 107 29 196 54 357 79 64905 110 30 200 55 365 80 66506 113 31 205 56 374 81 68107 115 32 210 57 383 82 69808 118 33 215 58 392 83 71509 121 34 221 59 402 84 73210 124 35 226 60 412 85 75011 127 36 232 61 422 86 76812 130 37 237 62 432 87 78713 133 38 243 63 442 88 80614 137 39 249 64 453 89 82515 140 40 255 65 464 90 84516 143 41 261 66 475 91 86617 147 42 267 67 487 92 88718 150 43 274 68 499 93 90919 154 44 280 69 511 94 92120 158 45 287 70 523 95 93521 162 46 294 71 536 96 95622 165 47 301 72 549 97 97323 169 48 309 73 562 98 98524 174 49 316 74 576 99 99825 178 50 324 75 590表二代码含义代码含义代码含义代码含义A 100 D 103 G 106 Y 10-2B 101 E 104 H 107 Z 10-3C 102 F 105 X 10-1(2)3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.(3)4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω.续（解）：300是30欧（这是国际标法）30R是30欧（这是英国标法）常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。

贴片电阻的识别和标注方法

一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。

贴片电阻封装、功率、耐压及标称阻值

贴片电阻的标准封装及额定功率国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、 1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。

05 －表示尺寸(英寸)：02 表示0402、03 表示0603、05 表示0805、06 表示1206、1210 表示1210、1812 表示1812、10 表示1210、12 表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002 是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装0805 的焊盘大小虽然固定，但是厚度和陶瓷的材质会有差别，普通的允许耗散功率是1/10W-1/8W,功率型（绿色）可以做到1/4W。

如果你想让贴片电阻有较大的功耗，建议你把焊盘做在面积比较大的覆铜上，这样，普通0805 封装的电阻1/4W 也不会有问题，只是热稳定性稍微差一点点。

1206 的在1/8W-1/2W 之间电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm2225=5.6mmx6.5mm封装额定功率@ 70°C英制(mil) 公制(mm) 常规功率系列提升功率系列最大工作电压(V)0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200标准阻值表1E-96 0603F(+1%) Standard Resistance Table阻值代码阻值代码阻值代码阻值代码阻值代码10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D11.0 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D 11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D 12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D12.7 11X 127 11A 1.27K 11B 12.7K 11C 127K 11D13.0 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D 13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D14.0 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D 14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D14.7 17X 147 17A 1.47K 17B 14.7K 17C 147K 17D15.0 18X 150 18A 1.50K 18B 15.0K 18C 150K 18D 15.4 19X 154 19A 1.54K 19B 15.4K 19C 154K 19D15.8 20X 158 20A 1.58K 20B 15.8K 20C 158K 20D16.2 21X 162 21A 1.62K 21B 16.2K 21C 162K 21D 16.5 22X 165 22A 1.65K 22B 16.5K 22C 165K 22D16.9 23X 169 23A 1.69K 23B 16.9K 23C 169K 23D17.4 24X 174 24A 1.74K 24B 17.4K 24C 174K 24D17.8 25X 178 25A 1.78K 25B 17.8K 25C 178K 25D18.2 26X 182 26A 1.82K 26B 18.2K 26C 182K 26D18.7 27X 187 27A 1.87K 27B 18.7K 27C 187K 27D19.1 28X 191 28A 1.91K 28B 19.1K 28C 191K 28D19.6 29X 196 29A 1.96K 29B 19.6K 29C 196K 29D20.0 30X 200 30A 2.00K 30B 20.0K 30C 200K 30D20.5 31X 205 31A 2.05K 31B 20.5K 31C 205K 31D21.0 32X 210 32A 2.10K 32B 21.0K 32C 210K 32D21.5 33X 215 33A 2.15K 33B 21.5K 33C 215K 33D22.1 34X 221 34A 2.21K 34B 22.1K 34C 221K 34D22.6 35X 226 35A 2.26K 35B 22.6K 35C 226K 35D23.2 36X 232 36A 2.32K 36B 23.2K 36C 232K 36D23.7 37X 237 37A 2.37K 37B 23.7K 37C 237K 37D24.3 38X 243 38A 2.43K 38B 24.3K 38C 243K 38D24.9 39X 249 39A 2.49K 39B 24.9K 39C 249K 39D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.1 41X 261 41A 2.61K 41B 26.1K 41C 261K 41D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28.0 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D 30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D。

圆柱贴片电阻

圆柱贴片电阻
（原创版）
目录
1.圆柱贴片电阻的定义和特点
2.圆柱贴片电阻的分类和命名规则
3.圆柱贴片电阻的应用领域
4.圆柱贴片电阻的选购和安装注意事项
正文
一、圆柱贴片电阻的定义和特点
圆柱贴片电阻，顾名思义，是一种圆柱形状的贴片式电阻。

它的主要特点是体积小、精度高、稳定性好、功率大，广泛应用于各类电子产品中。

二、圆柱贴片电阻的分类和命名规则
圆柱贴片电阻按照其功率和精度等级，可以分为多种类型。

其命名规则一般为：“电阻类型 + 外形尺寸 + 电阻值 + 公差 + 功率”。

例如：“080512K100J”，其中，“0805”表示外形尺寸为 0805，即长 0.8mm，宽0.5mm；“12K”表示电阻值为 12K 欧姆；“100J”表示公差为±1%；“J”表示功率为 1W。

三、圆柱贴片电阻的应用领域
圆柱贴片电阻广泛应用于各类电子产品中，如手机、电脑、电视、通信设备等。

其主要用于电源电路、信号处理电路、放大电路等，起到限流、分压、耦合等作用。

四、圆柱贴片电阻的选购和安装注意事项
选购圆柱贴片电阻时，应根据实际应用需求选择合适的电阻类型、尺寸、电阻值、公差和功率。

安装时，应注意以下几点：
1.确保电阻的尺寸与电路板孔径相匹配，避免过大或过小导致接触不良或短路。

2.安装时，应将电阻的焊脚与电路板上的焊盘对齐，避免错位导致焊接不良。

3.焊接时，应控制好焊接温度和时间，避免电阻损坏或性能下降。

121贴片电阻

121贴片电阻
121贴片电阻是一种常见的电子元件，用于调节电路中的电阻值。

它具有小尺寸、高精度和稳定性好的特点，常用于电路板的焊接和连接。

121贴片电阻的命名中的“121”代表了其结构和尺寸。

它的尺寸通常为长1.2毫米、宽0.6毫米，高度为0.45毫米，可以根据需要进行定制。

121贴片电阻的功率一般在1/16瓦特至1/32瓦特之间，阻值范围广泛，通常可达到数百欧姆到数十兆欧姆。

它能够在电子设备中提供精确的电阻值，以满足电路的要求。

121贴片电阻通常采用厚膜或薄膜制造工艺，这意味着它的电阻值是通过在陶
瓷基材或金属基材上制造导电层来实现的。

厚膜电阻使用厚膜材料，通过打印、剪切和焊接来完成制造过程。

而薄膜电阻使用金属薄膜材料，通过光刻、蚀刻和沉积过程来制造。

121贴片电阻广泛应用于各种电子设备和系统中，如计算机、通信设备、汽车
电子、家电产品等。

它们在电路中的主要作用是限制电流、分压、分流和阻止噪声等。

总而言之，121贴片电阻是一种常用的电子元器件，用于控制电路中的电阻值。

它具有小巧、高精度和稳定性好的特点，适用于各种电子设备和系统。

通过合适的制造工艺，121贴片电阻能够满足电路的要求，并有效地提高电子设备的性能和可
靠性。

贴片电阻561

贴片电阻561
贴片电阻561是一种电子元器件，常用于电路中作为电阻器使用。

它
采用贴片式结构，具有小体积、低功耗、高精度等特点，能够满足现
代电子设备对电路尺寸和性能要求的需要。

贴片电阻561的命名规则源于它的物理特性和性能参数。

其中，“贴片”表示其结构形式为直接贴装；“电阻”表示它的电学特性是阻碍
电流通过；“561”则表示其额定阻值为560Ω，偏差范围为±1%。

贴片电阻561的制造工艺较为复杂，需要通过精密的自动化设备进行
生产。

常见的制造工艺包括烧结、蒸镀、切割等步骤。

在制造过程中，需要注意阻值、温度系数、功率承受能力等重要参数的控制，以保证
产品的可靠性和性能。

除了用作电阻器外，贴片电阻561还可以用于滤波、分压、电流限制
等电路中。

在应用中，需要根据具体的电路要求选择合适的阻值和功
率等参数，以达到预期的效果。

总体来说，贴片电阻561是一种常见而重要的电子元器件，广泛应用
于各类电子设备中。

在选择和使用时，需要充分了解其规格参数和技
术要求，以确保电路性能的稳定和可靠。
