电磁流量计使用说明书

电磁流量计使用说明书

精心整理LDC 型 电磁流量计使用说明书1产品用途与适用范围1.1■ ■ 采用■ ■ 超低■ ■ ■ ■ ■ 具有■ ■ ■ 采用■ 1.2 水利1.3 1.4相对湿度:45%~85% 电源电压:220±2% 电源频率:50Hz ±5% 谐波含量小于5%。

预热时间:30min2 产品型式电磁流量计有分体型和一体型两种结构形式。

3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律。

当一个导体在磁场内运动,在与磁场方向、运动方向相互垂直方向的导体两端,会有感应电动势产生。

电动势的大小与导体运动速度和磁感应强度大小成正比。

在图1-1中,当导电流体以平均流速V (s m /)通过装有一对测量电极的一根内径为D (m )的绝缘管子流动时,并且该管子处于一个均匀的磁感应强度为B (T )的磁场中。

那么,在一对电极上就会感应出垂直于磁场方和流动方向的电动势(E )。

由电磁感应定律可写做(1)式:V D B E ⋅⋅=(V ) (1)通常,体积流量可以写作V Dq4π=(s m /) (2)由公式(1)和(2)可得到:smq 因此电动势可表示为:/q 可见,流量q 与电动势成正比。

图1-2 转换器电路结构电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流,以达到B 是个常量;同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号,便于流量的显示、控制与调节。

图1-2所示为转换器电路结构。

4 技术性能指标4.1执行标准JB/T9248-1999电磁流量计。

4.2基本参数与性能指标4.2.1传感器公称通经:3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000;4.2.2流量测量范围流量测量范围上限值的流速可在0.3m/s~15m/s范围内选定,下限值的流速可为上限值的1%。

电磁流量计的常见分类及工作原理

电磁流量计的常见分类及工作原理

电磁流量计的常见分类及工作原理电磁流量计的常见分类目前电磁流量计类型很多,分类方法也有很多种,常见的分类方法如下:1.按励磁方式分类;2.按传感器和转换器的构成分类;3.按连接方式分类;4.按用途分类实在分类说明如下:1.按励磁方式分类1)直流励磁型这种电磁流量计数目很少,只用于丈量液态金属流量,如常温下的汞和高温下的液态钠、钾等。

2)交流工频励磁型较早期的电磁流量计用50Hz工频市电励磁,由于易受电磁干扰和零点漂移等原因,现已渐渐被低频矩形励磁所代替。

但在丈量泥浆、矿浆等液固两相流时,低频矩形波励磁方式由于不能克服固体拂过电极表面产生的尖峰噪声,而工频交流励磁的仪表则不存在这一缺点,所以海内外尚有一些电磁流量计仍接受交流励磁方式。

3)低频矩形波励磁型用于低频矩形波励磁方式功耗小,零点不乱,是目前电磁流量计的紧要励磁方式。

其波形有“正—负”二值和“正—零—负—零”三值两种。

有的电磁流量计励磁频率可以由用户设定,一般小口径仪表用较高频率,大口径仪表用较低频率。

4)双频励磁型励磁电流的波形是在低频矩形波上叠加高频矩形波,紧要为克服二值矩形波励磁存在的浆液噪声和活动噪声,进步仪表的不乱性和响应特性。

2.按传感器和转换器的构成分类1)分别型这是电磁流量计的紧要型式。

传感器安装在畅通流畅管道上,转换器装在仪表室内或易于安装和操纵的传感器四周,间隔一般为数十到数百米。

其好处是转换器可阔别现场恶劣环境前提,电子器件的检查、调整和丈量参数的比较利便。

2)一体型传感器和转换器组装在一起,装在工艺管道上直接输出反映流量大小的电流(或频率)尺度信号。

其好处是缩短了传感器和转换器之间的流量信号线和励磁线的连接长度,没有外界的这类布线,因此电器接线简朴,价格也比较便宜。

但易受管道布置的限制,假如安装在人们不易接近的场所,维护很不利便;此外,转换器中的电子器件装在管道上,易受液体温度和管道振动的影响。

3.按连接方式分类按流量传感器与管道连接方法分类,有法兰连接、法兰夹装连接、卫生型连接和螺纹连接。

电磁流量计励磁方式有哪些如何选型安装

电磁流量计励磁方式有哪些如何选型安装

电磁流量计励磁方式有哪些如何选型安装电磁流量计主要用于测量导电液体介质,不能用于测量气体、蒸气以及含有大量气体的液体。

受流速分布影响,在轴对称分布的条件下,流量信号与平均流速成正比。

所以,电磁流量计前后也必须有一定长度的前后直管段。

易受外界电磁干扰的影响。

在使用中的效果受诸多因素影响。

测量的真实、可靠及精度除了与转换器有关外,更主要是取决于传感器,而传感器的励磁技术对流量检测影响很大。

电磁流量计特点有哪些:(1)结构简单,无活动部件和阻碍被测介质流动的扰动件或节流件,对易黏附和固液二相介质不易发生管道堵塞、磨损等问题。

可弥补质量流量计不易测量此类介质的不足。

(2)电磁流量计是一种测量体积流量的仪表,其测量不受流体的密度、温度、压力、粘度、雷诺数以及在一定范围内电导率的变化的影响。

电磁流量计只需用水作为试验介质进行标定,而不需要作附加修正就可用来测量其它导电性液体。

这是其他流量计所不具备的优点。

(3)电磁流量计测量范围很大,有的产品测量范围达1000:1。

对同一口径传感器,其满量程只要介质流速在0.3~15m/s范围内可任意设定。

电磁流量计的测量范围可涵盖紊流和层流状态两种速度分布状态,这是差压式流量计、涡轮式、涡街等流量计不能与之相比拟的。

(4)测量原理上是线性的,测量准确度高,而且完全电信号输出,测量的反映速度快,可测脉动流量和快速累积总量。

(5)耐腐蚀性能好。

(6)原理上是测量过水断面的平均流速,对流速分布的要求较低。

因此,传感器前后的直管段要求比其他流量计短。

(7)可测正、反两个方向的流动流体。

电磁流量计励磁方式:直流励磁上个世纪初,欧洲国家曾研制出用直流励磁的电磁流量计,并开始其工业应用。

直流励磁技术是利用永磁体或者直流电源给电磁流量传感器励磁绕组供电,以形成恒定的励磁磁场,如图1所示。

直流励磁技术的最大问题是直流感应电动势在两电极表面上形成固定的正负极性,引起被测流体介质电解,导致电极表面极化现象。

电磁流量计计量原理图

电磁流量计计量原理图

电磁流量计计量原理图电磁流量计是一种常用于工业领域的流量测量仪表,它通过测量导体内液体或气体的运动而实现流量的准确测量。

在电磁流量计中,重要的计量原理包括法拉第电磁感应定律和洛伦兹力原理。

1. 法拉第电磁感应定律法拉第电磁感应定律是电磁流量计的基本原理之一。

根据法拉第电磁感应定律,当导体(流体)移动时,导体内的液体或气体会与磁场产生相对运动。

这种相对运动会导致在导体内感应出电动势,进而产生涡流。

电磁流量计利用这种感应电动势的方式来测量流量。

2. 洛伦兹力原理洛伦兹力原理是电磁流量计中效应的另一个重要方面。

根据洛伦兹力原理,导体(流体)在磁场中运动时,会受到一个垂直于流体方向和磁场方向的力,即洛伦兹力。

这个力会影响导体内液体或气体的运动状态,从而可以测量流体的流速和流量。

3. 电磁流量计的计量原理图电磁流量计的计量原理图如下:+------------------------+| |+-------|---------> |------> + +Power | | Sensor | | |Supply| | | |-| +-----> Pulsed+-------| Tube |-------> | | +----> Output| | | || | | || | | |+------------------------+ + +在电磁流量计中,Power Supply为电源供应模块,通常采用外部直流电源供应;Sensor Tube为感应管,用于产生磁场和感应电动势;Pulsed Output为脉冲输出模块,用于将感应电动势转换成脉冲信号输出。

4. 测量原理电磁流量计的测量原理基本可以归结为利用洛伦兹力原理和法拉第电磁感应定律来检测导体内液体或气体的运动状态,并根据这些信息计算流量值。

当导体内的流体流过感应管时,感应管中的磁场会感应出电动势,进而产生涡流。

通过测量涡流的大小和反向等信息,可以精确地计算出流体的流速和流量。

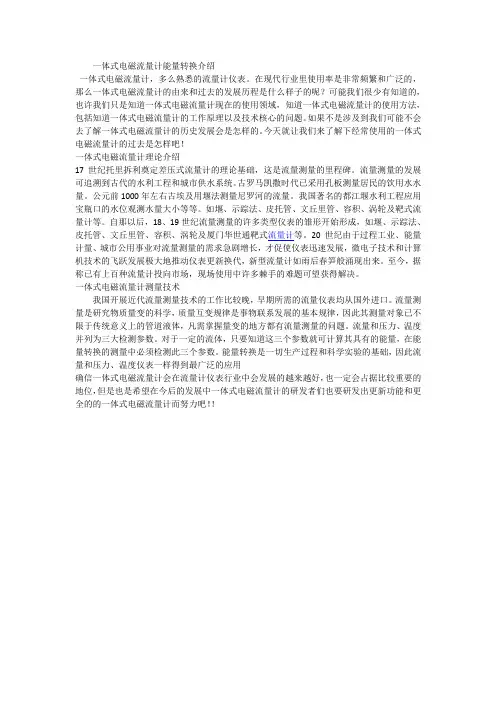

一体式电磁流量计能量转换介绍

一体式电磁流量计能量转换介绍

一体式电磁流量计能量转换介绍一体式电磁流量计,多么熟悉的流量计仪表。

在现代行业里使用率是非常频繁和广泛的,那么一体式电磁流量计的由来和过去的发展历程是什么样子的呢?可能我们很少有知道的,也许我们只是知道一体式电磁流量计现在的使用领域,知道一体式电磁流量计的使用方法,包括知道一体式电磁流量计的工作原理以及技术核心的问题。

如果不是涉及到我们可能不会去了解一体式电磁流量计的历史发展会是怎样的。

今天就让我们来了解下经常使用的一体式电磁流量计的过去是怎样吧!一体式电磁流量计理论介绍17世纪托里拆利奠定差压式流量计的理论基础,这是流量测量的里程碑。

流量测量的发展可追溯到古代的水利工程和城市供水系统。

古罗马凯撒时代已采用孔板测量居民的饮用水水量。

公元前1000年左右古埃及用堰法测量尼罗河的流量。

我国著名的都江堰水利工程应用宝瓶口的水位观测水量大小等等。

如堰、示踪法、皮托管、文丘里管、容积、涡轮及靶式流量计等。

自那以后,18、19世纪流量测量的许多类型仪表的雏形开始形成,如堰、示踪法、皮托管、文丘里管、容积、涡轮及厦门华世通靶式流量计等。

20世纪由于过程工业、能量计量、城市公用事业对流量测量的需求急剧增长,才促使仪表迅速发展,微电子技术和计算机技术的飞跃发展极大地推动仪表更新换代,新型流量计如雨后春笋般涌现出来。

至今,据称已有上百种流量计投向市场,现场使用中许多棘手的难题可望获得解决。

一体式电磁流量计测量技术我国开展近代流量测量技术的工作比较晚,早期所需的流量仪表均从国外进口。

流量测量是研究物质量变的科学,质量互变规律是事物联系发展的基本规律,因此其测量对象已不限于传统意义上的管道液体,凡需掌握量变的地方都有流量测量的问题。

流量和压力、温度并列为三大检测参数。

对于一定的流体,只要知道这三个参数就可计算其具有的能量,在能量转换的测量中必须检测此三个参数。

能量转换是一切生产过程和科学实验的基础,因此流量和压力、温度仪表一样得到最广泛的应用确信一体式电磁流量计会在流量计仪表行业中会发展的越来越好,也一定会占据比较重要的地位,但是也是希望在今后的发展中一体式电磁流量计的研发者们也要研发出更新功能和更全的的一体式电磁流量计而努力吧!!。

一体式电磁流量计基本原理.

一体式电磁流量计基本原理.

一体式电磁流量计基本原理一体式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表,一体式电磁流量计为什么会被广泛的应用在工业生产中及其工作原理,在此都会一一说明。

一体式电磁流量计工作原理,一体式电磁流量计所依据的基本原理是法拉第电磁感应定律,当导体做切割磁力线运动时,导体内将产生感应电动势。

该原理用于测量管内流动的导电流体,并且流体流动的方向与磁场方向相垂直。

流体中产生的感应电动势被位于管子径向两端的一对电极拾取,该信号电压UE与磁场强度B、电极间距离D 和平均流速V成正比。

因磁场强度B和电极距离D是常数,所以信号电压UE与平均流速V成正比。

计算体积流量的公式表明信号电压UE与平均流速V成线性正比。

在信号转换器中,该感应信号电压被变换成可编程的模拟和数字输出信号。

一体式电磁流量计的特点:1 流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高(0.3-0.5%/,量程比宽(1:1500。

2 测量管道内无阻流件,因此没有附加的压力损失,具有显著的节能意义。

3 测量管道内无可动部件,因此传感器寿命级长。

4一体式电磁流量计中传感器所需的直管段较短,方便安装。

5 合理选择电极和内衬材料,可耐腐蚀和磨损。

6 传感器可选IP68浸水型。

7 采用带背光宽温点阵容型液晶显示器,所有显示都是中文,功能多而使用,特别方便使用者操作,减少不必要的麻烦和错误。

双向测量系统,可测正反向流量。

综上所述,我们对一体式电磁流量计已经有了总体的了解,对于其它技术类的内容我们会在以后有关一体式电磁流量计的软文里一一进行介绍。

电磁流量测量仪的励磁方式及特点

电磁流量测量仪的励磁方式及特点

电磁流量测量仪的励磁方式及特点作者:王文青来源:《商情》2013年第38期【摘要】本文详细介绍了电磁流量测量仪发展过程中相继出现的直流励磁、交流励磁、低频矩形波励磁、三值低频矩形波励磁、高频矩形波励磁及双频矩形波励磁六种励磁方式的特点,以及它们在抗干扰能力、提高检测精度和仪表零点稳定性方面所起的作用。

【关键词】电磁流量测量仪励磁方式零点稳定性一、引言电磁流量测量仪的励磁方式即产生一个满足测量要求的恒定均匀磁场的方式,它是电磁流量测量仪的关键技术之一,决定着电磁流量测量仪的抗干扰能力和零点的稳定性,同时,不同的励磁方式也代表着不同时代电磁流量测量仪的特征和技术的进步。

二、直流励磁电磁流量测量仪在法拉第时代就采用直流励磁技术,它是利用永磁体或者直流电源给电磁流量传感器励磁绕组供电,以形成恒定的直流磁场。

直流励磁技术具有方法简单可靠、受工频干扰影响很小、流体中的自感现象可以忽略不计等特点。

但也存在如下问题:直流磁场所感应的直流信号电压,容易使流过测量管的电解质液体极化,电极上得到的是极化电压和信号电压的合成信号,极化电压随温度变化发生漂移,极难分离;同时随着时间的延长,电极处聚集的离子层不断加厚,引起电极间内阻增加,流量信号减弱。

即使电极采用极化电势很小的铂、金等贵重金属或其合金材料,常常也存在微弱的极化电势,同时仪表的制造成本也较高。

直流放大器的零点漂移、噪声和稳定性问题难以获得很好解决,特别是在小流量测量时,信号放大器的直流稳定度难以保证。

如今直流励磁技术仅在原子能工业中用于电导率极高,而又不产生极化效应的液态金属流量的测量。

三、交流励磁交流励磁是20世纪50~80年代的主要励磁方式,它利用工频(50Hz)电源给电磁流量传感器励磁绕组供电,其主要特点如下:所产生的磁场为正弦波交变磁场,能够基本上消除电极表面的极化现象,大大降低直流干扰漂移对测量的影响。

流量信号为工频正弦波信号,易于放大处理。

励磁频率高,测量反映迅速,适用于测量浆液和脉动流。

电磁流量计励磁方式的选择

电磁流量计励磁方式的选择

电磁流量计励磁方式的选择1、励磁方式介绍电磁流量计能否具有良好的抗干扰能力与较好的零点稳定性,很大程度上由励磁方式的类型决定。

励磁技术的不断改进推动着电磁流量计的发展,主要形成了直流励磁(含永磁励磁)、交流励磁、低频矩形波励磁、低频三值矩形波励磁、高频矩形波励磁和可编程脉宽矩形波励磁、双频矩形波励磁6类。

目前在造纸行业使用较多的是低频矩形波励磁、高频矩形波励磁和可编程脉宽矩形波励磁、双频矩形波励磁。

(1)低频矩形波励磁这种励磁方式是目前电磁流量计的主流励磁方式。

该励磁方式不会产生交流励磁中的涡流效应,也不会产生直流励磁中的极化现象。

因此,应用也最宽泛。

(2)高频矩形波励磁和可编程脉宽矩形波励磁依托微电子技术的不断发展,励磁技术也在不断进步,利用单片机的可编程特性、存储和运算功能,励磁方式可以做到脉冲宽度可编程。

高频励磁是相对于低频而言的,高频一般在25~100Hz,这2种励磁方式的优点是能够对浆液状流体进行流量测量,具有快速响应性。

缺点是高频矩形波励磁方式对磁性材料要求高,增加了工艺上的难度。

(3)双频矩形波励磁传感器采用双频励磁,在电磁流量计测量管道内形成一个具有高频和低频2个频率分量的电磁场。

高频频率选用75Hz,能有效抑制介质噪声,大幅度降低了液体对检测电极的极化作用;低频频率选用6.25Hz,有利于抑制零点的漂移。

采用双频励磁方式的电磁流量计能够在工况恶劣的条件下工作,具有良好的零点稳定性,同时还具有较强的浆液噪声抑制的能力。

2、不同励磁方式在实际应用中的选择在造纸行业中,电磁流量计励磁方式的选择主要根据浆液浓度来选择。

对于常规1%~3%或以下的浆料,一般的低频励磁方式就可测量,如12.5Hz或6.25Hz低频励磁。

当纸浆浓度为3%~15%时,浆料中液体的不均匀以及浆料摩擦电极引起的高频噪声,容易使得电磁流量计波动,因此,需选择励磁频率≥25Hz的高频励磁。

根据我公司高频电磁流量计的使用经验,高频励磁可降低40%~50%的流量波动幅度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一体式电磁流量计的几种励磁方式
电磁流量传感器和转换器共同组成一体式电磁流量计,可缩短电磁流量传感器和转换器之间的流量信号线和励磁线的链接长度,线路简单,价格便宜。

一体型电磁流量计受管道布置的限制,电磁流量传感器和转换器组装在一起,装在工艺管道上直接输出反映流量大小的电流(或频率)标准信号。

其好处是缩短了电磁流量传感器和转换器之间的流量信号线和励磁线的连接长度,没有外界的这类布线,因此电器接线简单,价格也比较便宜。

但易受管道布置的限制,如果安装在人们不易接近的场所,维护很不方便;此外,转换器中的电子器件装在管道上,易受液体温度和管道振动的影响。

一体式电磁流量计的几种励磁方式
1、直流励磁型:这种电磁流量传感器数量很少,只用于测量液态金属流量,如常温下的汞和高温下的液态钠、钾等。

2、交流工频励磁型:较早期的电磁流量传感器用50Hz工频市电励磁,由于易受电磁干扰和零点漂移等原因,现已逐渐被低频矩形励磁所代替。

但一体式电磁流量计在测量泥浆、矿浆等液固两相流时,低频矩形波励磁方式由于不能克服固体擦过电极表面产生的尖峰噪声,而工频交流励磁的仪表则不存在这一缺点,所以国内外尚有一些电磁流量电磁流量传感器仍采用交流励磁方式。

3、低频矩形波励磁型:用于低频矩形波励磁方式功耗小,零点稳定,是目前电磁流量传感器的主要励磁方式。

其波形有“正—负”
二值和“正—零—负—零”三值两种。

有的电磁流量计励磁频率可以由用户设定,一般小口径仪表用较高频率,大口径仪表用较低频率。

4、双频励磁型:励磁电流的波形是在低频矩形波上叠加高频矩形波,主要为克服二值矩形波励磁存在的浆液噪声和流动噪声,提高仪表的稳定性和响应特性。
