发电机无刷励磁的结构特点、工作方式、工作原理
发电机的励磁方法及工作原理

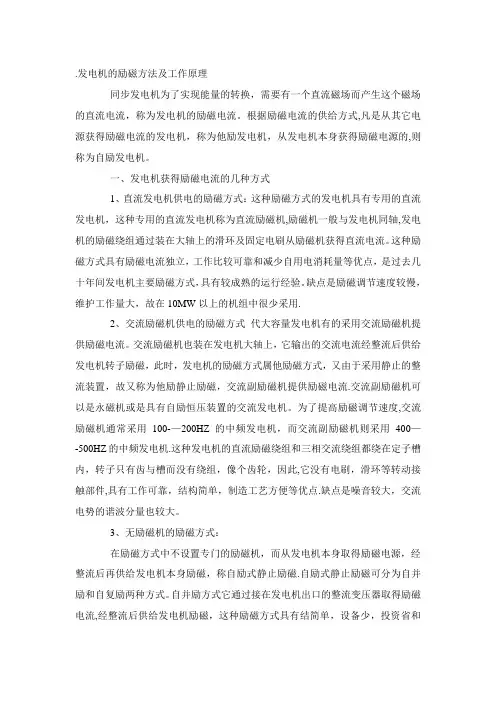

.发电机的励磁方法及工作原理同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。
根据励磁电流的供给方式,凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的,则称为自励发电机。
一、发电机获得励磁电流的几种方式1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机,励磁机一般与发电机同轴,发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用.2、交流励磁机供电的励磁方式代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流.交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度,交流励磁机通常采用100-—200HZ的中频发电机，而交流副励磁机则采用400—-500HZ的中频发电机.这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此,它没有电刷，滑环等转动接触部件,具有工作可靠，结构简单，制造工艺方便等优点.缺点是噪音较大，交流电势的谐波分量也较大。
3、无励磁机的励磁方式：在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁.自励式静止励磁可分为自并励和自复励两种方式。
自并励方式它通过接在发电机出口的整流变压器取得励磁电流,经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点.自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器。
两级式无刷交流发电机工作原理
两级式无刷交流发电机是一种高效、可靠且广泛应用在飞机和高端工业设备中的电力生成装置。
其工作原理基于电磁感应定律，具体过程如下：
1. 结构组成：
- 旋转部件：主要包括永磁体转子，它带有永久磁铁，可以产生恒定的磁场。
- 固定部件：包括定子绕组（线圈）和电子控制器。
定子绕组固定不动，并按照特定的方式缠绕以形成多个极对；而电子控制器用于调节输出电压并确保与电网同步。
2. 工作原理：
- 当永磁体转子在电机轴的驱动下旋转时，会形成一个不断变化的空间磁场。
- 这个旋转的磁场穿过定子绕组，由于磁通量的变化，在定子绕组中感应出交变电动势（即交流电）。
- 定子绕组的输出电压和频率与转子的转速以及磁场强度直接相关。
通过控制转子速度或调整励磁系统（对于某些设计），可以改变发电机的输出电压和频率。
- 由于是无刷设计，两级式发电机不使用电刷和滑
环来转换功率，而是采用电子换向器或传感器系统，监测转子位置并适时切换定子绕组的电流方向，从而维持稳定的交流电输出。
3. 两级工作模式：
- 在某些情况下，“两级”可能指的是发电机内部有两层或两个阶段的转换过程，例如初级和次级能量转换，或者指定了两种不同类型的绕组（如高频和低频绕组），它们共同作用来优化效率或适应特殊的电源需求。
总之，两级式无刷交流发电机利用了磁感应原理，通过先进的电子控制系统实现了无接触式的电力转换，提供了一种高效、低维护成本且耐用的发电解决方案。
有刷发电机和无刷发电机的区别
有刷发电机工作原理无刷发电机工作原理稀土发电机发电机的励磁结构有两种:一种是电流励磁，即依靠铜线圈绕组通过电流来励磁，磁场的大小取决于绕组的匝数和励磁电流的大小。
另一种就是永磁励磁，即通过永磁体提供磁场，磁场的大小取决于永磁体本身磁性能的高低和所用磁体的体积。
电流励磁的局限性就是线圈发热量大，电机温度高，需要较大的绕组空间，同时还存在较大的铜损等使得电机的效率和功率低。
永磁励磁无上述局限，而且结构简单、维护方便；特别对一些特殊要求如：超高速、超高灵敏度和特殊环境如:防爆等情况使用比电流励磁更优.稀土永磁电机的优点：1、体积小，重量轻，耗材少。
2、效率高（免去了产生转子磁场所需的励磁功率和碳刷、滑环之间磨擦的机械损耗，使得永磁式发电机效率大为提高。
）。
3、中、低速发电性能好，功率等级相同的情况下，怠速时，永磁式发电机要比励磁式发电机的输出功率高一倍。
缺点：1、输出电压稳定性差：输出电压不可调是其不足之处。
2、电磁干扰：永磁发电机制成后不需要外界能量即可维持其磁场，但也造成从外部调节、控制其磁场极为困难。
使永磁发电机的使用范围受到了限制。
3、维修不方便：由于永磁发电机的转子大多采用贴磁工艺制造，一旦出现故障，只能返厂维修或更换发电机。
4、不可逆退磁问题：设计或使用不当，永磁发电机在温度过高（钕铁硼永磁）或过低（铁氧体永磁）时在冲击电流产生的电枢反应作用下，在剧烈的机械振动时有可能产生不可逆退磁或失磁使电机性能降低甚至无法使用。
5、成本:同功率的发电机以10KW为列，比励磁发电机高出300元左右。
变频发电机变频数码发电机采用逆变器技术的极超静音发电机，它的许多优点是传统发电机无法比拟的。
关键部件是其内部的逆变器。
逆变器将发电机产生的原始交流电进行“净化”，电流经过“交-直-交”二级转换，使电压输出与发动机转速无关，同时将电压波形畸变降至最低限度，最终再次转化成洁净、平稳的交流电输出。
其波形是光滑的正弦波形。
无刷励磁发电机原理
无刷励磁发电机原理无刷励磁发电机是一种直流发电机，与传统的有刷励磁发电机相比，其结构更加简单，维护成本更低，同时具有更好的稳定性和可靠性。
下面将介绍无刷励磁发电机的原理以及工作过程。
无刷励磁发电机的原理是利用电磁感应的原理，通过旋转磁场产生电能。
其基本组成部分包括转子、定子、永磁体和电子元件。
其中，转子和定子是发电机的核心部分，永磁体则用于产生磁场，电子元件则用于控制和调节发电机的输出电压和电流。
具体来说，无刷励磁发电机的转子上固定有一组永磁体，这些永磁体产生的磁场随着转子的旋转而不断变化。
当转子旋转时，磁场会穿过定子上的线圈，并在其中产生电磁感应作用，从而产生电流。
电子元件则将这些电流进行整流和调节，最终将输出电流和电压调整到合适的水平。
无刷励磁发电机的工作过程可以分为四个阶段：励磁、发电、整流和调节。
首先是励磁阶段，此时电子元件会向转子上的永磁体提供一个电流，使其产生一个强磁场。
这个磁场会随着转子的旋转而不断变化，从而在定子上产生一个交变电场。
接下来是发电阶段，此时电磁感应作用开始发挥作用，定子上的线圈中就会产生电流。
这个电流的大小和方向取决于磁场的强度和方向，以及线圈的位置和方向。
然后是整流阶段，此时电子元件会对产生的交流电进行整流，将其转换为直流电。
整流后的直流电可以直接输出，也可以通过调节电子元件来控制电流和电压的大小。
最后是调节阶段，此时电子元件会对电流和电压进行调节，使其符合实际需求。
这个过程中需要进行多次反馈和控制，以确保输出的电流和电压稳定、可靠。
无刷励磁发电机的原理和工作过程非常复杂，需要多个部件和元件的协同作用才能实现。
但是，由于其结构简单、维护成本低、稳定性和可靠性高，因此在实际应用中得到了广泛的应用和推广。
斯坦福无刷发电机励磁介绍
底脚
A.V.R. 装在 A.V.M上
出线盒
P.M.G P.M.G 转子 定子
一、斯坦福发电机的结构 1.主定子
一、斯坦福发电机的结构 2. 转子
过渡轮毂 过渡盘片
单轴承主转子总成
发电机的驱动端由发动机的飞轮支撑.
励磁转子
轴承 (密封)
主转子
风叶
轴承 （密封）
轴
PMG转子 (建议用于 UC 机整)流模块
康明斯/斯坦福凸极同步发电机
STAMFORD发电机
产品型号识别
I
型号
控制系统
MX341/ MX321 SX440/ SX421
陆用 船用
机座号
极数
轴承数
铁芯长度
STAMFORD发电机
产品型号的识别
型号
轴的中心高 (厘米)
M - 船用 I - 陆用l
轴承数 极数
铁芯长度
控制系统
3 - PMG / AVR
7 8
X XX
永磁机励磁无刷发电机工作原理
• 发电机工作时，永磁机定子输出P2、P3、P4，电压值约 为130-150VAC之间，此电压值输入到稳压板（AVR）的 P2、P3、P4 端子，经AVR内部的二极管予以整流后， 输出×、××（空载时约8-9VDC）到电球的励磁机定子 线圈，励磁机转子线圈感应出交流电，经安装在励磁机转 子线圈上的6个二极管整流出直流。此直流电流到主转子 线圈，主转子线圈在旋转状态下产生一个磁场，主定子线 圈感应出交流电（如400VAC输出）。
MX321
MX321
通过检测发电机主绕组的 电压，以控制提供给 励磁机定子以及主 转子的电流，来维持发电机输 出电压介于指定的范围内，并补偿负载、转速、 温度及发电机的功率因数。而三相的RMS 检测可 提供更准确的电压调节，设有可 调节的缓慢起动 电路可控制发电机输 出电压的平滑建立。
无刷励磁发电机原理
无刷励磁发电机原理
无刷励磁发电机是一种采用无刷技术进行励磁的发电机。
其原理是利用转子上的永磁体产生磁场，通过感应原理在定子上产生交变电压，从而实现电能的转换。
无刷励磁发电机的转子上装有永磁体，并与电源相连。
当电源通电时，产生的电流通过转子线圈，流经永磁体，形成磁场。
这个磁场与定子线圈上的光滑铁芯产生磁链，引起定子上的感应电动势。
由于转子上的永磁体是恒定不变的，因此不需要通过刷子和电刷进行励磁，避免了刷子与电刷产生的摩擦和磨损，降低了噪音和维护成本。
在工作过程中，当转子通过磁铁甩过定子线圈时，由于磁感线的变化，产生的感应电动势就会引起定子上的电流。
这个电流经过定子绕组，然后导出电能。
由于定子线圈上没有电刷，因此电流可以直接通过导线导出，而不需要经过刷子和电刷的切换，更加稳定和高效。
无刷励磁发电机与传统的刷式励磁发电机相比有许多优点。
首先，无刷励磁发电机的转子没有刷子和电刷，所以没有摩擦和磨损，寿命更长。
其次，无刷励磁发电机的效率更高，因为没有电刷和刷子的能量损耗。
最后，无刷励磁发电机的噪音更小，因为刷子和电刷之间没有接触和摩擦的声音。
总之，无刷励磁发电机利用无刷技术的优势，通过转子上的永磁体和定子上的光滑铁芯之间的磁链耦合，实现了高效、稳定和低噪音的发电转换。
无刷励磁发电机原理
无刷励磁发电机原理无刷励磁发电机是一种利用磁场和电流相互作用产生电能的装置。
它的工作原理是基于电磁感应和磁场的相互作用，通过转动发电机的转子来产生电能。
无刷励磁发电机相比传统的励磁发电机具有结构简单、维护方便、效率高等优点，因此在现代发电领域得到了广泛的应用。
首先，无刷励磁发电机的核心部件是转子和定子。
转子上安装有永磁体，当转子转动时，永磁体会产生磁场。
定子上安装有线圈，当转子转动时，磁场会穿过定子线圈，产生感应电动势。
这是基本的电磁感应原理，也是无刷励磁发电机工作的基础。
其次，无刷励磁发电机的励磁原理是通过电子器件来实现的。
在传统的励磁发电机中，需要使用刷子和集电环来给转子通电，以产生磁场。
而无刷励磁发电机则通过电子器件来实现转子的励磁，不需要使用刷子和集电环，因此减少了摩擦和磨损，提高了发电机的可靠性和使用寿命。
另外，无刷励磁发电机的工作原理还涉及到电子调节技术。
通过电子器件控制转子的励磁电流，可以实现对发电机输出电压和频率的精确调节，从而满足不同负载条件下的电能需求。
这种电子调节技术使得无刷励磁发电机在电力系统中具有更好的稳定性和可控性。
总的来说，无刷励磁发电机的工作原理是基于电磁感应和电子调节技术的相互作用。
通过转子的旋转产生磁场，再通过电子器件实现对转子的励磁，最终将机械能转化为电能输出。
这种发电机具有结构简单、维护方便、效率高等优点，因此在风力发电、水力发电、汽车发电等领域得到了广泛的应用。
在实际应用中，无刷励磁发电机的原理和技术还在不断地发展和完善，以满足不同领域对电能的需求。
未来随着新材料、新工艺和新技术的不断涌现，无刷励磁发电机将会更加高效、稳定和可靠，为人类的生产生活提供更加可靠的电能支持。
无刷励磁系统工作原理
无刷励磁系统工作原理今天咱们来唠唠无刷励磁系统的工作原理，这可有点像探索一个神秘小世界呢。
你知道吗？无刷励磁系统就像是一个超级低调但又超厉害的幕后小助手，默默地在很多大型设备里发挥着巨大的作用。
先来说说它的基本构成吧。
这个系统主要有这么几个关键的部分，就像一个小团队里的不同成员一样。
有主励磁机、旋转整流器还有副励磁机呢。
主励磁机就像是一个能量大工厂，它的任务就是产生电能，而且是那种专门为了给发电机提供励磁电流的电能哦。
副励磁机呢，它就像是个小启动器，负责给主励磁机提供初始的励磁能量，让整个系统开始运转起来。
这就好比是一个小火苗，点燃了整个能量供应的大火炉。
那旋转整流器又是什么角色呢？它呀，就像是一个超级聪明的小管家。
主励磁机产生的交流电，就像一群调皮的小娃娃，乱糟糟的。
这个时候，旋转整流器就登场啦，它把这些交流电整整齐齐地变成直流电，就像把一群乱跑的小娃娃排成了整齐的队伍。
然后呢，这个变成直流电的电能就可以顺利地送到发电机的励磁绕组里面去啦。
咱们再深入一点，看看它到底是怎么工作的。
当整个设备开始启动的时候，副励磁机就先动起来啦，它输出一个比较小的交流电。
这个交流电就像一个小小的信号，告诉主励磁机：“兄弟，该干活啦！”主励磁机收到这个信号之后，就开始马力全开，产生出交流电。
这时候，旋转整流器就开始施展它的魔法，把交流电变成直流电。
这个直流电就像是一股稳定而强大的力量，顺着线路就跑到发电机的励磁绕组里面去了。
你看啊，无刷励磁系统的这个设计可真是巧妙极了。
它没有那种传统的电刷结构，这就避免了很多麻烦事儿呢。
要是有电刷的话，就像两个小伙伴在互相摩擦，时间长了就会磨损，还可能会产生电火花，就像两个小伙伴闹别扭了一样。
但是无刷励磁系统就没有这个烦恼啦，它就安安静静、稳稳当当的在那工作，像一个乖巧又能干的小天使。
而且哦，无刷励磁系统的这种工作方式，还能让整个发电系统更加稳定可靠。
就好比是一个队伍里，每个成员都分工明确，配合默契，没有那些磕磕绊绊的小问题。
无刷励磁发电机原理
无刷励磁发电机原理
无刷励磁发电机是一种利用磁场和电磁感应原理来实现发电的装置。
它不同于
传统的励磁发电机，无刷励磁发电机采用了无刷技术，使得其结构更加简单、效率更高、维护成本更低。
下面我们将详细介绍无刷励磁发电机的原理。
首先，无刷励磁发电机的原理基于电磁感应定律。
当导体在磁场中运动或磁场
的大小发生变化时，就会产生感应电动势。
无刷励磁发电机通过转子上的永磁体和定子上的线圈之间的相对运动，产生了感应电动势。
这个感应电动势经过整流和滤波后，就可以输出为稳定的直流电。
其次，无刷励磁发电机的励磁原理是利用永磁体来产生磁场，从而激发定子线
圈中的电流。
这种励磁方式相比传统的励磁发电机，无需外部直流电源来提供励磁电流，因此更加简单可靠。
同时，由于永磁体的磁场稳定性好，使得无刷励磁发电机的输出电压和频率更加稳定。
另外，无刷励磁发电机采用了电子换向技术，不再需要机械换向装置。
这使得
无刷励磁发电机的结构更加简单，同时也减少了维护成本。
电子换向技术通过控制电子器件对定子线圈的通断，实现了定子线圈的正确定向，从而保证了发电机的正常运行。
总的来说，无刷励磁发电机的原理是基于电磁感应定律和永磁体的磁场产生的。
它通过电子换向技术和永磁体励磁技术，实现了对定子线圈的正确定向和稳定的励磁磁场。
这使得无刷励磁发电机具有结构简单、效率高、维护成本低等优点，逐渐在各种领域得到了广泛应用。
以上就是关于无刷励磁发电机原理的详细介绍，希望对大家有所帮助。
如果你
对无刷励磁发电机还有其他疑问，欢迎继续阅读相关文档或咨询专业人士。
发电机无刷励磁工作原理
发电机无刷励磁工作原理
无刷发电机是现代化的发电机，它同传统的发电机一样，也是将
机械能转化为电能的装置。
在无刷发电机中，励磁是发电机工作的一
个重要环节。
励磁可以使发电机产生磁通，从而使旋转在磁场中的发
电机产生感应电势。
那么，无刷发电机的励磁如何实现呢？
首先，我们需要了解无刷发电机的结构。
无刷发电机由外壳、定子、转子和电子舱组成。
定子和转子中分别包含N个楔形的磁极，每
个磁极之间夹着N个线圈。
当转子旋转时，线圈中就会产生电磁感应，从而形成电能。
其次，我们需要了解无刷发电机的励磁。
在无刷发电机中，采用
的是传感器检测定子上的磁场，然后通过电子舱对转子的电流进行控制，从而产生所需的磁通。
具体地说，电子舱中的元器件可以对转子
线圈的电流进行调节，使得转子产生适当的磁通，并保证磁场的稳定性。
通过这种励磁方式，就可以保证发电机的输出电压和电流稳定，
并使得发电机可以在更广泛的负载下工作。
最后，需要说明的是，无刷发电机相比传统的发电机具有精度高、工作效率高、噪音小等优点。
在现代化的制造中，无刷发电机得到了
广泛的应用。
(整理)无刷交流同步发电机原理与构造.
无刷交流同步发电机原理与构造国民经济建设和人民生活时刻离不开电能，同步发电机由原动机驱动而旋转，把机械能转换成电能，向用电设备提供交流电源。
无刷同步发电机由于其无线电干扰小，无电刷，维护工作量少，运行可靠，性能优越，又便于实现无人值守，当今国内外己普遍推广应用。
第一节无刷同步发电机工作原理一、电与磁的关系（一）通电导体周围有磁场在导体中通入电流之后，导体周围便产生磁场，而且沿导体全部长度上都存在着，该磁场的强弱决定于电流的大小，电流越大，磁场强度越强，磁场的方向按右手定则决定，如图8-1所示，将右手姆指伸直表示电流方向，将其余四指卷曲，这时四指所指的方向，就是磁场方向。
通电线圈或螺线管周围也产生磁场。
磁场的强度与线圈匝数及电流大小成正比 , 磁场方向也以右手定则决定 , 如图 8一2 所示 , 伸出右手姆指，其余四指卷曲，使四指的方向符合线圈中电流方向 , 那么伸直的姆指所指的方向就是磁场方向。
发电机的磁场就是在磁极铁心外套上线图通以直流电而形成南、北磁极。
当线圈断电后，磁极铁心仍有一定的磁性，俗称“剩磁”，这是发电机自建电压的必不可少的条件。
（二）电磁感应当导体(线)在磁场中运动或磁场在导体周围运动，两者互相切割时，在导体(线)中便感应电动势，这种现象称为电磁感应。
感应电动势的方向与导体运动方向和磁场方向有关，可用“右手定则”来判定。
伸右手于磁场内，手心对着N极,四指与大姆指互相垂直，让大姆指指向导体运动方向，那么四指所指方向就是感应电动势方向。
发电机就是根据这个原理工作的。
如图8－3所示。
感应电动势的大小e与磁感应强度B,导体切割磁力线的速度 v和导体长度l成正比。
e=B1v要增大感应电动势，可采用下列办法：1、增加被切割的磁力线数目，即增强磁场强度，磁场越强，感应电动势越大。
2、增加导体切割磁力线速度，速度越快，感应电动势越大。
3、增加切割磁场的导体有效长度，即增加线圈匝数，匝数越多，感应电动势越大。
发电机励磁机无刷励磁
发电机励磁机无刷励磁无刷励磁是一种用于发电机励磁的技术，在发电机中起到稳定电压和电流的作用。
本文将详细介绍无刷励磁的原理、构造、工作过程以及维护方法等方面内容。
第一章无刷励磁原理无刷励磁采用电子器件（无刷励磁机）取代传统的直流励磁机，通过电磁控制电流和磁场，从而实现对电磁场和电势的控制。
1. 电磁控制电流通过电子器件控制电流，可以精确调节励磁机的电流大小，从而调节发电机的输出电压和电流。
2. 电磁控制磁场通过电磁控制磁场，可以调节励磁机的磁场大小和方向，从而控制发电机输出电压的波形和频率。
第二章无刷励磁机构造无刷励磁机由多个部件组成，包括主体结构、电子器件、传感器和控制器等。
1. 主体结构主体结构是无刷励磁机的基本支撑和固定部分，通常由金属材料制成，具有一定的强度和刚性。
2. 电子器件电子器件是无刷励磁机的核心部分，包括功率电子器件和控制电路等。
功率电子器件用于控制电流和磁场，控制电路用于控制功率电子器件的工作状态。
3. 传感器传感器用于检测电磁场和电流的大小和方向，将检测到的信息传输给控制器。
4. 控制器控制器是无刷励磁机的智能控制部分，根据传感器反馈的信息，控制功率电子器件的工作状态，确保无刷励磁的正常运行。
第三章无刷励磁工作过程无刷励磁工作过程包括启动、运行和停止三个阶段。
1. 启动阶段在启动阶段，控制器会向功率电子器件发送启动信号，使无刷励磁机开始工作。
同时，控制器会根据传感器反馈的信息，调节电流和磁场的大小，确保发电机输出电压和电流的稳定性。
2. 运行阶段在运行阶段，无刷励磁机根据控制器发送的信号，控制电流和磁场的大小和方向，确保发电机输出电压和电流满足需求。
3. 停止阶段在停止阶段，停止控制信号发送给功率电子器件，使无刷励磁机停止工作。
同时，控制器会确保无刷励磁机的电流和磁场逐渐减小，确保发电机平稳停止。
第四章无刷励磁维护方法为保证无刷励磁机的正常使用和延长使用寿命，需要进行定期维护。
发电机励磁机无刷励磁(两篇)
引言概述:发电机励磁机无刷励磁技术是现代电力系统中广泛应用的一种发电机励磁方式。
它采用无刷发电机励磁机替代传统的刷式励磁机，具有更高的效率、更稳定的输出和更长的使用寿命。
本文将对发电机励磁机无刷励磁技术进行详细的阐述，包括其原理、应用、优势和发展趋势。
正文内容:一、无刷励磁技术的原理1.磁铁产生永磁场2.旋转定子与固定转子之间产生电磁感应3.通过功率控制电路控制励磁电流二、无刷励磁技术的应用领域1.发电站和电力系统2.风力发电和太阳能发电3.汽车、船舶和飞机发电4.工业生产和工程建设三、无刷励磁技术的优势1.更高的效率和更稳定的输出2.更低的维护成本和更长的使用寿命3.更小的体积和更轻的重量4.更快的响应和更灵活的调节性能5.更低的噪音和更少的污染排放四、无刷励磁技术的发展趋势1.高性能稀土永磁材料的应用2.功率电子器件的进一步提升3.智能化控制系统的应用4.能量回收和能量存储技术的发展5.清洁能源和可再生能源的推广五、总结无刷励磁技术作为一种先进的发电机励磁方式，具有许多优势和广泛的应用领域。
随着现代电力系统的发展和技术的进步，无刷励磁技术将进一步提升其性能和应用范围。
我们对无刷励磁技术的研究和应用具有重要意义，将为电力行业的发展和环境保护做出贡献。
引言概述：发电机作为电力系统中的重要装置之一，起着重要的电力转换和供应作用。
发电机的无刷励磁技术在现代电力系统中得到了广泛应用，它具有高效、可靠、稳定等优点，成为现代电力系统中不可或缺的关键设备。
本文将从发电机无刷励磁的原理、结构、工作方式以及应用领域进行详细阐述。
正文内容：1.无刷励磁的原理1.1磁场原理详细介绍无刷励磁是如何通过转子上的永磁体产生磁场，去代替传统发电机励磁机的电磁励磁产生磁场。
1.2励磁控制原理详细介绍无刷励磁是如何通过电子元器件实现对发电机励磁电流的控制，以达到稳定输出电压的目的。
2.无刷励磁的结构2.1励磁机结构详细介绍无刷励磁机在整个发电机结构中的位置和作用，包括转子、定子、绕组等。
有刷电机与无刷电机不同：工作原理、调速方式、性能详细讲解【范本模板】
有刷电机与无刷电机不同:工作原理、调速方式、性能详细讲解一、有刷电机与无刷电机不同有刷电机：1、摩擦大，损耗大有刷电机的时候都碰到这个问题，那就是使用电机一段时间以后，需要开电机来清理电机的碳刷，费时费力，维护强度不亚于来一次家庭大扫除.2、发热大,寿命短由于有刷电机的结构原因，电刷和换向器的接触电阻很大，造成电机整体电阻较大，容易发热,而永磁体是热敏元件，如果温度太高的话，磁钢是会退磁的，使电机性能下降，影响有刷电机的寿命。
3、效率低，输出功率小上面说到的有刷电机发热问题，很大程度是因为电流做功在电机内部电阻上了，所以电能有很大程度转化为了热能,所以有刷电机的输出功率不大，效率也不高。
无刷电机:1、无电刷、低干扰无刷电机去除了电刷，直接的变化就是没有了有刷电机运转时产生的电火花,这样就极大减少了电火花对遥控无线电设备的干扰.2、噪音低，运转顺畅无刷电机没有了电刷，运转时摩擦力大大减小，运行顺畅，噪音会低许多,这个优点对于模型运行稳定性是一个巨大的支持。
3、寿命长,低维护成本二、有刷电机与无刷电机工作原理1、有刷电机的原理有刷电机采用机械换向，磁极不动，线圈旋转。
电机工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随电机转动的换相器和电刷来完成的。
在有刷电机中，这个过程是将各组线圈的两个电源输入端，依次排成一个环，相互之间用绝缘材料分隔，组成一个象圆柱体的东西，与电机轴连成一体，电源通过两个碳元素做成的小柱子（碳刷)，在弹簧压力的作用下，从两个特定的固定位置，压在上面线圈电源输入环状圆柱上的两点，给一组线圈通电。
随着电机转动，不同时刻给不同线圈或同一个线圈的不同的两极通电，使得线圈产生磁场的N-S 极与靠近的永磁铁定子的N-S极有一个适合的角度差，磁场异性相吸、同性相斥,产生力量,推动电机转动。
碳电极在线圈接线头上滑动，像刷子在物体表面刷，因此叫碳刷。
相互滑动，会摩擦碳刷，造成损耗,需要定期更换碳刷;碳刷与线圈接线头之间通断交替，会发生电火花，产生电磁破，干扰电子设备.2、无刷电机工作原理无刷电机采取电子换向，线圈不动，磁极旋转。
斯坦福无刷发电机励磁介绍[1]简版
![斯坦福无刷发电机励磁介绍[1]简版](https://img.taocdn.com/s3/m/62e6c022c381e53a580216fc700abb68a982ada6.png)
斯坦福无刷发电机励磁介绍斯坦福无刷发电机励磁介绍简介无刷发电机是一种电磁转换装置，利用无刷交流发电技术，通过永磁体和电磁线圈之间的相互作用，将机械能转化为电能。
斯坦福无刷发电机是一种常用的无刷发电机，具有励磁效果好、输出电压稳定等优点。
在无刷发电机中，励磁是发电过程中的一项重要工作，它可以提供稳定的磁场，保证发电机正常工作。
斯坦福无刷发电机采用一种特殊的励磁方法，能够在不需要外部电源的情况下自行励磁电流，大大简化了系统结构和操作。
本文将介绍斯坦福无刷发电机的励磁原理和特点，以及它在各个领域中的应用情况。
励磁原理斯坦福无刷发电机的励磁原理基于自激振荡电路，利用发电机产生的电流来维持励磁电流，从而实现无外部电源励磁的效果。
在斯坦福无刷发电机中，励磁线圈分为主线圈和辅助线圈。
主线圈通过励磁电容和辅助线圈串联连接，形成一个自激振荡电路。
当发电机开始工作时，产生的电流经过主线圈和励磁电容，形成一个振荡信号。
这个信号通过辅助线圈反馈给自身，形成自激振荡，从而产生稳定的励磁电流，维持发电机的工作。
斯坦福无刷发电机的励磁原理简单而稳定，不需要外部电源的支持，大大降低了系统复杂度和成本。
励磁特点斯坦福无刷发电机的励磁具有以下特点：1. 稳定性：励磁电流通过自激振荡电路产生，能够实现稳定的励磁效果，保证发电机正常工作。
2. 省电节能：无需外部电源，励磁电流由自身产生，不会对电网造成负荷，从而达到省电节能的效果。
3. 结构简单：励磁电路简单明了，仅需主线圈、励磁电容和辅助线圈等基本元件组成，减少了系统结构的复杂性。
4. 适应性强：斯坦福无刷发电机可调节励磁电流，适应不同负载的需求，具有较大的适应性。
应用领域斯坦福无刷发电机的励磁技术广泛应用于各个领域，主要包括以下几个方面：1. 新能源发电：斯坦福无刷发电机励磁技术适用于太阳能、风能等新能源发电系统，通过稳定的励磁电流，提高能源利用效率。
2. 电动车辆：斯坦福无刷发电机励磁技术在电动车辆中得到广泛应用，通过自激振荡电路实现电动机无刷化，提高电机效率。
发电机无刷励磁的结构特点 工作方式 工作原理
原理。
2．1结构：由主磁机、永磁副励磁机、旋转整流盘、空气冷却器、硅整流器、AVR 等组成。
主励：三相、200Hz 、2760KVA 、417V 、2820A 、cos#0.9、8极副励：三相、400Hz 、90KVA 、250V 、208A 、cos§0.95、16极f=pn/60旋转整流装置：全波不可控硅整流有熔断器及过电压保护，直流输出：2450KW500V4900N副励磁机为旋转磁极式，发出的电流送到主励磁机的定子作为主励磁机的励磁电流，由于主励磁机为旋转电枢式，电枢发出的电流通过转轴中孔送到旋转整流盘，经整流后送至转子线圈从而达到对发电机励磁。
2．2发电机励磁电流的调节过程△由副励磁机——可控硅——AVR 调节器——作为主励磁机定子励磁电流——来调节主励旋转电枢的输出电流——送至旋转整流盘——转子绕组△静止的永励副励磁机的电枢送出400Hz 的电源，通过励磁电压调节器中的三相全控桥式可控硅整流器形成可调的直流电源到交流励磁机的磁场绕组。
2．无刷励磁的结构特点、工作方式、工作通过控制全控桥整流器的导通角来调节交流励磁机的磁场电流，从而达到调节发电机励磁电流的目的。
当DAVR故障时，由厂用电经工频手动励磁调节装置整流后提供。
发电机励磁。
工作原理发电机的励磁电流由交流励磁机经旋转整流盘整流后提供，交流励磁机的励磁电流则由永磁机经调节装置中的可控硅全控桥整流后提供，励磁电流的大小由自励磁调节装置进行自动或手动调节，以满足发电机运行工况的要求。
2.3无刷励磁系统特点2.3.1励磁机与发电机同轴，电源独立，不受电力系统干扰2.3.2没有滑环和电刷，根除了碳粉污染，噪音低，维护简单2.3.3具备高起始、响应持久、能有效地提高电力系统稳定性2.3.4选扎整流盘设计合理、电流和电压余量大，运行可靠2.3.5采用双重数字AVR、功能齐全、故障追忆功能强无刷励磁系统原理框图整流盘及电路整流盘采用双盘结构，一个正极盘，另一个负极盘。
无刷励磁发电机原理
无刷励磁发电机原理无刷励磁发电机是一种常见的发电机类型，它利用电磁感应原理将机械能转化为电能。
在无刷励磁发电机中，励磁是一个重要的环节，它决定了发电机的性能和输出电压稳定性。
下面我们将详细介绍无刷励磁发电机的工作原理。
首先，无刷励磁发电机的基本结构包括转子和定子两部分。
转子上装有励磁绕组，而定子上装有电磁绕组。
当转子旋转时，励磁绕组产生磁场，通过电磁感应原理，感应出定子上的感应电动势，从而产生电流。
这样就实现了机械能到电能的转换。
其次，无刷励磁发电机的励磁原理是通过外部直流电源对励磁绕组施加电流，产生磁场。
这个磁场通过定子上的电磁绕组，感应出电动势。
在无刷励磁发电机中，由于没有电刷和换向器，励磁绕组和电磁绕组都是通过电子器件实现的，因此称为“无刷”。
在实际应用中，无刷励磁发电机的励磁系统通常采用PWM控制技术，即脉宽调制技术。
通过控制电源开关管的导通时间，可以控制励磁电流的大小，从而调节发电机的输出电压和电流。
这种控制方式具有响应速度快、稳定性好的特点，适用于各种工况下的发电要求。
另外，无刷励磁发电机的励磁原理还涉及到磁场分布和磁路设计。
合理的磁路设计可以提高磁场利用率，减小磁阻，从而提高发电机的效率。
同时，励磁绕组的设计也需要考虑到磁场分布的均匀性，以及与定子绕组的匹配性，从而确保发电机的性能稳定和可靠。
总的来说，无刷励磁发电机的原理是基于电磁感应和励磁控制技术的结合，通过合理的磁路设计和励磁系统控制，实现机械能到电能的高效转换。
它在风力发电、水力发电、汽车发电等领域有着广泛的应用，是一种重要的发电设备。
通过对无刷励磁发电机原理的深入了解，可以更好地应用和维护这类发电设备，为各种工程项目提供可靠的电力支持。
同时，不断改进和创新无刷励磁发电机技术，将有助于提高发电机的效率和可靠性，推动清洁能源领域的发展。
励磁系统工作原理
引言概述：励磁系统是电力系统中的重要组成部分，用于提供适当的励磁电流来激励发电机产生电能。
本文将深入探讨励磁系统工作原理的第二部分，包括励磁装置和励磁控制方法的详细解析。
通过对各种励磁装置和控制方法的介绍和分析，我们将更好地理解励磁系统的工作原理和优化其性能的方法。
正文内容：一、励磁装置1.1滑环励磁装置1.2反应励磁装置1.3无刷励磁装置1.4静止励磁装置1.5外加励磁装置二、励磁控制方法2.1手动励磁控制2.2自动调节励磁控制2.3频率调节励磁控制2.4功率系统励磁控制2.5电压调节励磁控制三、滑环励磁装置的工作原理3.1励磁传动机构3.2励磁电源3.3励磁发电机3.4励磁控制逻辑3.5励磁装置的优化策略四、反应励磁装置的工作原理4.1换流器4.2反应励磁传动装置4.3励磁系统的控制原理4.4励磁稳定性分析4.5励磁响应速度优化五、无刷励磁装置的工作原理5.1无刷励磁系统的结构和组成5.2无刷励磁的电机原理5.3无刷励磁的发电机原理5.4无刷励磁的控制原理5.5无刷励磁装置的优势和应用场景总结：励磁系统作为电力系统的重要组成部分，其工作原理对电力系统的稳定运行至关重要。
本文从励磁装置和励磁控制方法两个方面进行了详细的阐述。
对于励磁装置，滑环励磁、反应励磁、无刷励磁、静止励磁和外加励磁等各种类型的装置的工作原理和优化策略进行了介绍。
对于励磁控制方法，手动控制、自动调节控制、频率调节控制、功率系统控制和电压调节控制等不同的控制方法进行了详细的解析。
通过对励磁系统的工作原理的深入研究，我们可以更好地理解励磁系统的运行机制，优化励磁系统的性能，确保电力系统的稳定运行。

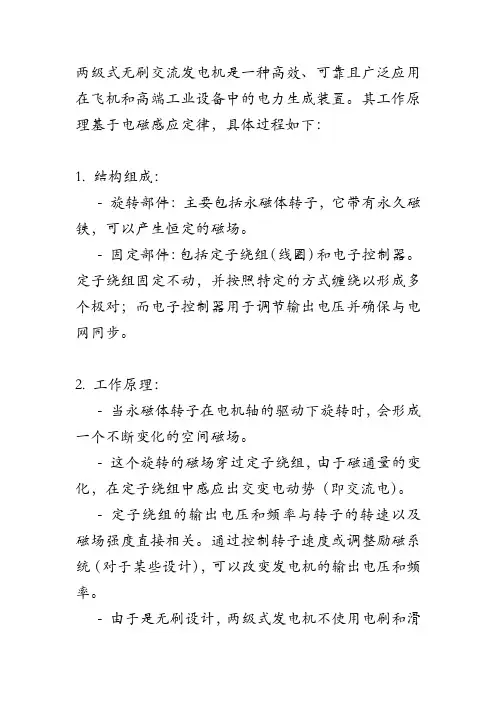

无刷发电机工作原理
无刷发电机工作原理
无刷发电机是一种常用的电力转换设备，其工作原理主要包括磁场产生、电枢激励和转子运动三个部分。
首先，磁场产生是无刷发电机工作的基础。
在无刷发电机中，通常由永磁体或电磁铁产生静态磁场。
这个磁场是通过驱动系统中的磁铁或永磁铁产生的。
这个磁场是固定的，不会随着转子的旋转而改变。
其次，电枢激励是无刷发电机的关键。
在无刷发电机的转子上，安装有一组电枢绕组，它们被连接到外部电源上。
当电流通过电枢绕组时，会产生一个磁场，这个磁场与静态磁场相互作用，从而产生一个转矩，推动转子旋转。
最后，转子运动是无刷发电机的核心。
转子上的永磁体或电枢绕组会随着转子的旋转而移动，从而改变与静态磁场之间的相对位置。
当永磁体或电枢绕组与静态磁场相互作用时，会在转子上产生感应电动势。
这个电动势会驱动电流在转子绕组中产生，并最终输出电能。
总结起来，无刷发电机的工作原理可以归纳为：通过静态磁场产生的磁场作用下，利用电枢激励产生的磁场与静态磁场相互作用，从而推动转子旋转，最终产生感应电动势并输出电能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

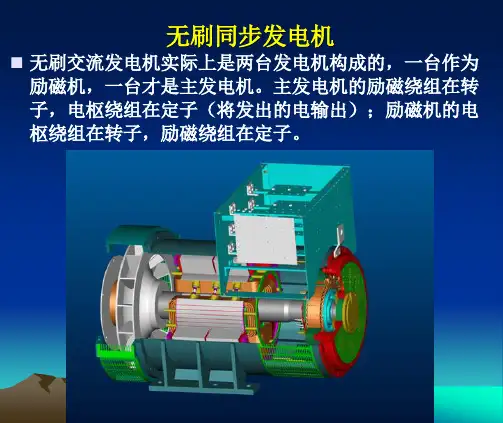

2．无刷励磁的结构特点、工作方式、工作原理。
2．1结构：由主磁机、永磁副励磁机、旋转整流盘、空气冷却器、硅整流器、A VR等组成。
主励：三相、200Hz、2760KV A、417V、2820A、cos∮0. 9、8极副励：三相、400Hz、90KV A、250V、208A、cos∮0.95、16极f=pn/60旋转整流装置：全波不可控硅整流有熔断器及过电压保护，直流输出：2450KW 500V 4900N副励磁机为旋转磁极式，发出的电流送到主励磁机的定子作为主励磁机的励磁电流，由于主励磁机为旋转电枢式，电枢发出的电流通过转轴中孔送到旋转整流盘，经整流后送至转子线圈从而达到对发电机励磁。
2．2 发电机励磁电流的调节过程△由副励磁机——可控硅——A VR调节器——作为主励磁机定子励磁电流——来调节主励旋转电枢的输出电流——送至旋转整流盘——转子绕组△静止的永励副励磁机的电枢送出400Hz的电源，通过励磁电压调节器中的三相全控桥式可控硅整流器形成可调的直流电源到交流励磁机的磁场绕组。
通过控制全控桥整流器的导通角来调节交流励磁机的磁场电流，从而达到调节发电机励磁电流的目的。
当DA VR故障时，由厂用电经工频手动励磁调节装置整流后提供。
发电机励磁。
工作原理发电机的励磁电流由交流励磁机经旋转整流盘整流后提供，交流励磁机的励磁电流则由永磁机经调节装置中的可控硅全控桥整流后提供，励磁电流的大小由自励磁调节装置进行自动或手动调节，以满足发电机运行工况的要求。
2.3 无刷励磁系统特点2.3.1 励磁机与发电机同轴，电源独立，不受电力系统干扰2.3.2 没有滑环和电刷，根除了碳粉污染，噪音低，维护简单2.3.3 具备高起始、响应持久、能有效地提高电力系统稳定性2.3.4 选扎整流盘设计合理、电流和电压余量大，运行可靠2.3.5 采用双重数字A VR、功能齐全、故障追忆功能强无刷励磁系统原理框图整流盘及电路整流盘采用双盘结构，一个正极盘，另一个负极盘。
整流盘与转轴间绝缘可靠、固定合理，能承受各种短路力矩的冲击而不产生位移。
电路接线是：励磁机电枢八个Y支路中心点通过短路环连接在一起形成公共中心点，八个“Y”支路的出线则分别接一个全波整流桥，它们在直流侧正极性和负极性分别在一起，而后送发电机转子，可称为多支路直流侧并联接线方式，着接线方式可确保各“Y”支路旋转整流管之间均良好。
每个“Y”支路每整流臂有二个整流管，一个电容器和一个保护电容器的小熔断器，它们组装为一体，称为整流组件。
另外还有二个主熔断器，主熔断器的端面带有机械熔断器指示器，在电机运转时，当熔丝熔断后，这种指示器弹出，用同步频闪仪能观察到二极管和主熔断器的参数。
主熔断器：电流670A 电压850V二极管：R6LO—40型平板式元件电流400A反向峰压2000V见图（二）2.4 数字式励磁电压调节器（DA VR）DA VR采用进口三菱公司的用于无刷励磁系统的全双通道数字式励磁电压调节装置MEC5230、DA VR按发电机机端和电网的工况自动地调整发电机的励磁，一旦发电机或励磁系统出现异常，可借助于多种限制功能单元，及时对异常工况限制或发出切机信号，使机组脱离电网并灭磁！2.4.1 DA VR主要性能：(a) 自动调节范围（恒电压模式）发电机空载工况：10%~110%额定电压发电机负载工况：95%~105%额定电压(b)手动调节范围（恒磁场电流模式）发电机空载工况：10%~110%额定电压发电机负载工况：允许达到110%发电机额定磁场电压（在额定负载和额定电压运行时）(c)调压精度：＜±1%(d)采样固期：20ms2.4.2 DA VR工作原理：DA VR控制方式：DA VR提供二种控制方式：发电机恒机端电压控制和恒励磁机磁场电流控制。
(a)发电机恒机端电压控制：这种方式与常规AVR自动工作方式一样，通过控制发电机的磁场电流使发电机的端电压与电压整定器（90k）的整定值相同，发电机端电压保持恒定值。
(b)恒磁场电流控制：这种方式相当于常规的手动工作。
通过励磁机磁场电流反馈使发电机磁场电流保持恒定，从而达到发电机磁场电流恒定。
工作：（1）恒电压控制：发电机机端电压和电流通过三相PT和CT，辅助PT和CT以及模拟式滤波器输入到A/D转换器，A/D转换器将模拟量转换为数字量，同时，有功（P）、无功(Q)、端电压（Vt）和电流（Ia）通过计算机被检测。
端电压信号与电压整定器（90k）的偏差信号通过增益/相位补偿器和控制系统的可条节元件的限制功能级，触发脉冲发生级产生对应这信号的相控制脉冲，控制可控硅的输出。
（2）恒磁场电流控制：手动电压整定器（70E）的整定值与通过A/D转换所获得的磁场电流（If）的偏差信号输出到触发脉冲输出级，产生对应这偏差的控制脉冲，控制可控硅的输出。
在这控制环节中形成磁场电流的闭环控制，从而达到控制磁场电流在某一恒定值。
3．氢气系统3.1 氢气系统功能3.1.1 以CO2为中间介质，实现发电机气体置换。
3.1.2 自动维持发电机内的氢压3.1.3 自动监测机内气体参数（氢压温度和纯度）及运行工况3.1.4 通过氢气干燥器连干燥机内氢气，维持机内氢气低温度。
3.2 系统简介：氢系统由运行和检测两部分组成正常运行时，纯度要求≥95%，在额定氢压下机内允许湿度露点为≤-5℃（≤3.25g/m3）这可通过控制氢源湿度、润滑油含水量及发电机氢系统培植的氢气干燥器来保证。
3.2.1 运行部分：供CO2、H2装置、氢气压力控制装置充排氢阀门组、氢气干燥器等。
3.2.2 检测部分、氢气纯度变送装置、浮子检漏计、发电机局部过热检测装置、氢油水工况检测柜等。
3.3 氢气系统主要部件简介3.3.1 氢气干燥器：氢气干燥器为冷凝式干燥器。
冷凝式干燥器是利用制冷机将氢气温度降低到-10~ -15℃左右，使氢气中的水分饱和析出并可以霜的形式凝结在蒸发器表面。
当霜结到一定的程度时，需停机化霜。
为了提高脱水效果，可用二台冷凝式干燥器并联运行，一台干燥，一台化霜，交替运行。
3.3.2 发电机机内局部过热检测装置该装置的作用是监测机内是否有局部过热现，其基本原理是定子铁心表面和线棒表面的绝缘漆温度达到一定程度（约200℃）时，就会引起热分解，从而产生大量高浓度超微粒子。
当粒子随氢流入该装置内离子室时，会被大量吸附，从而改变装置原先在正常情况下的输出电流，使之大大下降，从而发出报警信号，可及早发现事故隐患。
3.3.3 液体检漏器液体检漏器是指装在发电机机壳和主出线盒下面的浮子控制开关，其可指示出发电机里可能存在的冷却器漏出或冷凝成的任何液体。
在机壳的底部，每端机壳端环上没有开口，将收集起的液体排到液体检漏器。
3.3.4 发电机漏点检测3.3.4.1 发电机气密试验额定压力0.4mpa时，≤2.1米/3天L=0.0023VP/T 20℃时环境温度L——发电机的泄露量单位：立方米/天V——发电机容积单位：立方米P——保压期间机内压力变化量单位：毫米水柱T——保压时间单位：小时保压时间不少于4h 推荐为24h3.3.4.2 漏点、检测如果泄露量超过规定的限值，就应该用肥皂液拉开粉溶液或卤素检漏仪进行系统检查。
一般肥皂液或拉开粉溶液用于初检，而卤素检漏仪用语精检。
发电机和氢系统中凡有电气信号输入和输出以及有绝缘要求的部位，如接线端子、出线瓷瓶及测温元件因出导线等不能用肥皂液检漏，而只能用卤素检漏仪检漏。
拉开粉溶液精度高于肥皂液，相当于卤素检漏仪的末级精度，液体检漏仪必须、在0.1Mpa和额定氢压的压力下各做一次。
卤素检漏仪检漏我厂采用日本东芝公司的HAL—8型卤素检漏仪，灵敏度分六档，最高灵敏度档可测出卤素气体以百万分之一毫升每秒漏出时的泄露量；而取最低灵敏度档也可测出百万分之一毫升/秒的泄露量。
发电机气密试验时里面充的空气，用卤素检漏仪漏前，发电机内必须充有氟利昂（F12）气体，本数量配比为70克/立方米，但F12不能和H2混合，否则将是一种有毒的混合气体。
卤素检漏仪重点、检测部位：机座端盖、出线盒、转子引线、管道、阀门、氢气干燥器和氢气纯度、检测变送装置等。
4. 密封油系统4.1 功能特点：a．向密封瓦提供二个独立循环的密封油源，防止发电机内压力气体沿转轴逸出。
b．保证密封油油压始终高于机内气体压力某一个规定值，并确保密封瓦内氢侧与空侧油压维持相等其差压限定在允许变动的范围之内。
c．通过热交换器冷却密封油，从而带走因密封瓦与轴之间的摩擦损耗而产生的热量，确保瓦温与油温控制在要求的范围之内。
d．通过滤波器去除油中杂物，保证密封油的清洁度。
e．通过发电机消泡箱和氢侧回油控制箱，释放掉溶于密封油中的饱和氢气。
f．空侧油路有多路备用油源，以确保发电机安全连续运行。
g．利用差压控制器，压力控制器及差压变送器等，自动监测密封油系统的运行。
h．空氢侧各装有一套加热器，以保证密封油的运行油温始终保持于所要求的范围之中。
i．密封油系统大部分集中安装于一块底板中，便于运行巡检的维护。
4.2 主要部件简介:4.2.1 消泡箱从密封瓦氢侧出来的油先流入到消泡箱中，在那里气体得以从油中扩容逸出。
消泡箱装于发电机下半端盖中，通过直管溢流装置，使箱中的油位不至于过高。
消泡箱汽励端各装有一个，在他们之间的连接管道上装有-U形管，以防二侧风扇差压不一致使油烟在发电机内循环流动。
4.2.2 密封油泵氢空侧、交直流、共四台、螺杆式恒流泵。
4.2.3 密封油备用油源空侧：第一备用——气轮机高压备用油源。
第二备用——空侧直流备用泵和第三备用——气轮机低压润滑油源氢侧：当交流泵两端压降下降到0.035MPa 时，报警并自动起动直流备用油泵，使氢侧密封油压恢复正常。
4.2.4 冷油器由于密封油空、氢侧各自独立，因此冷油器也分开关均为卧式管壳型，内部为浮动式管板结构，壳侧通热油，管侧通冷却水。
5. 定子水冷系统5.1 系统的特点及功能简介：5.1.1 采用冷却水通过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机。
5.1.2 用水冷却器带走冷却水从定子线圈吸取的热量。
5.1.3 系统中没有过滤器以除去水中的杂质。
5.1.4 用旁路式离子交换器对冷却水进行软化，控制其电导率。
5.1.5 使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
5.1.6 具有定子线圈反冲洗功能，提高定子线圈冲洗效果。
5.1.7 水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。
5.2 系统主要部件简介5.2.1 水箱：是闭路循环水系统中的一个储水容器，定子线圈的出水首先进入水箱，回水中如含有微量的氢气可在水箱内释放。
当水箱内气压高于一定值时，可通过水箱上的安全阀自动排气。
