实习二(三点法求产状)
P4
实习二：用间接方法确定岩层产状要素 P5
其求解方法如下： (1) 求等高点 从最低点 C 作任一辅助线 CS，根据 A、C 点 间高差及 B 点高程用等比例线段法将其等分，在 AC 线上 得出与B点等高的D，点。 (2)求倾向 连D，B即为178m高之走向线，过C点作其平行 线，即为160m高之走向线，在D，B线上取任一点O作其垂 直线OF即为倾向线，箭头表示倾向，用量角器量其方位 角值(如图所示为1800即倾向S1800)。 (3)求倾角 根据B、C点间高差，按平面图比较尺取 OE'，连E，F，则∠ E'FO（α）现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责

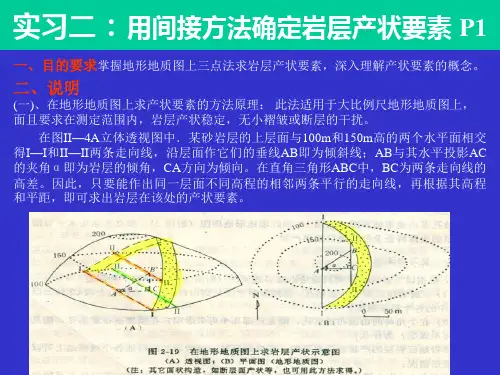

实习二：用间接方法确定岩层产状要素 P1
一、目的要求掌握地形地质图上三点法求岩层产状要素，深入理解产状要素的概念。
二、说明
(一)、在地形地质图上求产状要素的方法原理： 此法适用于大比例尺地形地质图上， 面且要求在测定范围内，岩层产状稳定，无小褶皱或断层的干扰。 在图II—4A立体透视图中．某砂岩层的上层面与100m和150m高的两个水平面相交 得I—I和II—II两条走向线，沿层面作它们的垂线AB即为倾斜线；AB与其水平投影AC 的夹角α 即为岩层的倾角，CA方向为倾向。在直角三角形ABC中，BC为两条走向线的 高差。因此，只要能作出同一层面不同高程的相邻两条平行的走向线，再根据其高程 和平距，即可求出岩层在该处的产状要素。
P3
Hale Waihona Puke 实习二：用间接方法确定岩层产状要素 P4
(二)三点法求岩层产状要素 (1)三点要位于同一层面上，但又不在一条直线上；(2)三点的方位、相互水平 距离和标高(或高差)为已知，并且三点相距不太远；(3)在三点范围内岩层面平 整，产状无变化，无褶皱和断层。 三点法的要点：从图II—5A可以看出，只要在最高点A和最低点C的连线上， 找到与B点等高的一点D，就可以作出走向线DB。过C点或A点可以作出与DB 平行的另一高程的走向线；根据两走向线各自高程和水平距离，可以求出倾向 和倾角(图II—5B)。
构造地质学课件—用间接法(相邻等高线法、三点法)确定岩层产状要素
1. 连接岩层上层面界限与不同相邻标高的两条等高 线的交点，Ⅰ—Ⅰ/ 、Ⅱ—Ⅱ/即为二个相邻高程 的走向线。
2. 从高的一条走向线Ⅱ—Ⅱ/上任一点C作垂线与低 的一条走向线Ⅰ—Ⅰ/ 交于A点，则CA代表倾向。
3. 若两线间高差为50M，按图上比例尺换算出线段 BC（长度50m）的直角三角形。
4. 用量角器量出∠BAC的角度即为岩层倾角（ａ） ，量出CA的方位角度，即为岩层的倾向。
适用条件：
1. 三点要位于同一界面上，且不 在一条直线上；
2. 已知三点的位置、相互水平距 离和标高，且三点相距不太远；
3. 在三点范围内界面平整、产状 无变化。
1. 求等高点：从最高点向最底点连线AC上，根据点间 高差及B点高程，在AC上得到B点等高的D点。
2. 求倾向：连接DB即为某一高程的走向线，过C点做 其平行线，为另一高程的走向线。在BD线上任选一 点O，作垂线OF，即为倾向线，由高走向线向低走向 线的方位即为其倾斜方向，用量角器量出。
1. 相邻等高线法求产状 2. 三点法求产状
岩层产状三要素
适用条件： 1. 大比例尺地质图； 2. 图区范围内岩层平直稳定；
3. 同一岩层面按走向线的定义，在 地形地质图上与不同标高的等高 线所代表的水平面有较高交点。
同一倾斜岩层上，任意相同标高的两点之间的连线为走向线。
AB是两条不同高度的走向线之间的距离，BC是两条不同高度 的走向线的高差，是倾角。
实习2间接方法确定岩层产状
实习2间接方法确定岩层产状实习2 间接方法确定岩层产状实习目的：通过实践运用间接方法，掌握确定岩层产状的技能。
实习原理：在地质勘探和工程实践中，岩层的产状是岩石学研究的基本内容之一。
对岩层产状的准确确定，对于地质灾害评价、矿产资源勘查与利用等领域具有重要意义。
然而，由于岩石体的局部或整体运动、剥蚀、变形等因素，有时难以直接观测和测量岩石体的产状。
因此，采用间接方法对岩层产状进行判断和测量是十分必要的。
实习步骤：1. 预实习准备在实习前，应对所要研究的地质背景、区域构造、岩石类型等有所了解。
同时，还需熟悉常用的地质、测量仪器及工具的使用方法。
2. 实地考察选择一个研究对象，到实地进行考察。
可以选择露头、切口、洞穴等地质标本，或者是通过遥感图像等方式进行观察。
3. 野外测量对研究对象进行测量和观测。
在实地，可以使用罗盘测量方法、测量尺、斜度仪等工具，来测量岩层的倾向、倾角、厚度等参数。
4. 取样分析根据实地观测结果，选择合适的取样点，采集岩层样品。
通过岩心、地质切片等方式，进行岩石薄片、显微镜鉴定等实验室分析工作。
通过分析岩石组分、矿物组成等属性，进一步了解岩层产状。
5. 数据处理将测量数据和实验分析结果整理汇总。
可以使用软件工具对数据进行处理和统计，并绘制相应的图表和图像。
6. 结果分析根据数据和分析结果，对所研究的岩层产状进行分析和解释。
可以对岩层产状与地质背景、地质构造等因素进行关联分析。
7. 结论总结从实习结果中总结实习过程中遇到的问题、解决方法以及实习所得到的经验教训。
对于所研究的岩层产状，可以给出自己的结论和看法。
实习注意事项：1. 在实地进行测量时，要注意安全，遵守实习规章制度。
2. 实习过程中要认真记录实地测量和实验分析的数据，并保证数据的准确性。
3. 实习结束后，要及时整理和归档所得数据和结果，并对实习过程进行总结和反思。
通过实践运用间接方法确定岩层产状，可以提高我们对地质环境的认识和理解。

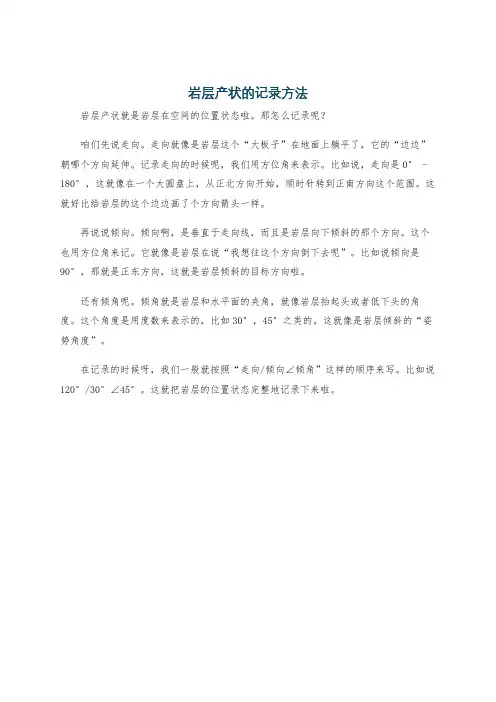

岩层产状的记录方法
岩层产状的记录方法
岩层产状就是岩层在空间的位置状态啦。
那怎么记录呢？
咱们先说走向。
走向就像是岩层这个“大板子”在地面上躺平了，它的“边边”朝哪个方向延伸。
记录走向的时候呢，我们用方位角来表示。
比如说，走向是0° - 180°，这就像在一个大圆盘上，从正北方向开始，顺时针转到正南方向这个范围。
这就好比给岩层的这个边边画了个方向箭头一样。
再说说倾向。
倾向啊，是垂直于走向线，而且是岩层向下倾斜的那个方向。
这个也用方位角来记。
它就像是岩层在说“我想往这个方向倒下去呢”。
比如说倾向是90°，那就是正东方向，这就是岩层倾斜的目标方向啦。
还有倾角呢。
倾角就是岩层和水平面的夹角，就像岩层抬起头或者低下头的角度。
这个角度是用度数来表示的，比如30°，45°之类的。
这就像是岩层倾斜的“姿势角度”。
在记录的时候呀，我们一般就按照“走向/倾向∠倾角”这样的顺序来写。
比如说120°/30°∠45°。
这就把岩层的位置状态完整地记录下来啦。
3浅谈岩层产状确定的几种方法
3浅谈岩层产状确定的几种方法浅谈岩层产状确定的几种方法廖帮贵李永胜（毕节地区煤矿勘测设计院 551700）【摘要】岩层产状直接影响煤矿开采巷道的布置与规划，浅谈岩层产状确定的几种方法。
1、引言毕节地区部分煤矿建设进度缓慢，主要原因是最基础的地质资料出了错，据我所知，部分煤矿的煤层产状与地质资料编制单位提交的地质资料不一致，事实上底层是东西走向的，但是地质资料提交的地质产状是南北走向，而设计单位知道这地质资料是错的，但是没有办法变更合法（提交的地质资料是经省国土资源厅已下文批复）而不合理的地质资料，只有将错就错编制没有可操作性的开采设计方案，开采设计方案批复后就立即开工建设，在建设的途中发现该设计方案没有可操作性，但是巷道已经建设了一部分，工业场地已经征地，工业广场的地面建设已经建设了大部分，这时煤矿业主束手无策，从而导致煤矿建设的部分巷道不合理，有的甚至要丢掉原来的全部建设，要从头再来，所以正确确定岩层产状是其中至关重要的一个环节。
2、浅谈岩层产状确定方法 1）直接确定法到煤矿现场，找一个能够代表周围一定范围内岩层产状的较为平整的岩层面，然后再用地质罗盘测量其产状要素（走向、倾向、倾角），具体确定方法（图1）如下：（1）岩层走向确定：把地质罗盘的长边紧贴岩层面并使地质罗盘的水准气泡居中，待磁针静止后，磁针所指罗盘上的刻度既是岩层的走向。
（2）岩层倾向确定：把地质罗盘的背面紧贴岩层面并使地质罗盘的水准气泡居中，待磁针静止后，磁针所指罗盘上的刻度即使岩层的倾向。
（3）岩层倾角确定：把地质罗盘的长边紧贴岩层面上旋转，同时拨动底盘背面的半圆形金属片使倾斜仪上的柱状水准气泡居中，读取倾斜仪中间线所指的最大倾斜角度数即使岩层的倾角。
2）目估确定法（1）掘进面标志层目估确定法如果有巷道掘进面的矿井，可以下井看看掘进面岩层产状情况，如果掘进面看见有标志层是水平的，可以确定该巷道是沿岩层真倾斜方向布置，先测定巷道的方位，巷道方位就是岩层倾斜方向，然而将巷道的方位加、减90o就是岩层的走向。
实习2用间接方法确定岩层产状
510
纪家坡
500
530 500
520 510 500
510
510
510
520
500 490
520 510
石
河
500
490
500
510
530 510
1. 在平面图上连接最高点与最低点，用插值法 在连线上求得中间海拔点； 根据
A(最高点)
D(求得的中间点)
B(中间点)
平面图
C(最低点)
AC hA hC AD hA hB
求得D点
三、三点法求解岩层的产状 操作方法
2. 连接已知的中间点和求得的中间点，得到中 间海拔走向线在水平面上的投影线；
A
B C
A B D
C
A
D B
C
(a)
(b)
(c)
三点法求解岩层产状要素的基本原理图解
解决问题的基本思路：在岩层层面上求出两条不同 海拔走向线，再根据这两条走向线在水平面内的投 影线解决问题。
三、三点法求解岩层的产状
基本原理
连接层面上最高点A′与最低点C′，用插值法在 连线上求取中间海拔点（D′）
2. 在陈家湾地形图（附图2）上，已知地下有一隐伏煤层呈平
板状，产状稳定，A、B、C三个位置钻井的见矿深度（即井
深）分别为40m、
陈家湾地形图
1∶2000
490 520 520
520
156m、75m。求： ①煤层顶面产状？ ②在设计钻井位 置D点处，预计打
520
530
510
A
520
多深可以打到煤
530
一、本次实习涉及的基本原理
岩层层面上不同海拔走向线与其在水平面内投影 线相互平行。
用间接方法确定岩层产状要素
层面相距太远的同高度的两点连接起来作为走向线，特别是当倾
斜岩层是构造某一部分时尤其要注意。
在地形地质图上，地形等高线与地质界线的 交点是该地质界面与相应海拔水平面的交点在 大地水准面上的投影点。
60 0
A C B P
1︰5000
C-P界面与海拔
为700m的水平
700
M
面的交点在大地 水准面的投影点
构造地质学实习
用间接方法确定岩层产状要素
目的与要求
掌握水平 / 倾斜 / 直立岩层在地质图上的表现特征。 学会在地形地质图上和用三点法求岩层产状要素， 进一步掌握岩层产状要素的概念。 实验用图和用品 1．实验用图:凌河地形地质图。 2．实验用品：铅笔（2H）、三角板（或直尺）、 量角器、方格纸等。
700
B
（ON）所对应的锐角
P
就是岩层倾角
三点法求岩层产状要素
◆原因：
（1）岩层产状平缓，不能用罗盘准确测定； （2）深埋地下，不能用罗盘直接测定； 适用于产状平缓，罗盘不易测量，或钻探得到岩面标高 资料求地下岩（矿）石产状.
◆三点法求岩层产状前提是： ①三点要位于同一层面上，且三点不共线； ②三点的方位，相互水平距离和标高或高差为已知，且三点 相距不太远； ③在三点范围内岩层面平整，产状无变化，无褶皱和断层.
用间接方法确定岩层产状要素
●走向线平行法 ●三点法
如右图： 当一倾斜岩层面(S) 被两个（或以上）等高 线所截时，则角BAC即 为该倾斜岩层的倾角。 其中，BC为等高线差 距-高差，AC为在平面 上两等高线间的平距。
B
150 Ⅱ-Ⅱ
C A 100 S Ⅰ-Ⅰ Ⅲ-Ⅲ
当倾斜岩层界线与多条地形 等高线相交时求岩层倾角示 意图
利用向量代数和空间解析几何原理确定岩层产状的方法
３１
文章编 号 ： １ ６ ７ ２— ７ ４ ７ ９ （ ２ ０ １ ３ ） ０ ２— ０ ０ ３ １ — ０ ３
利 用 向量 代 数 和 空 间解 析 几 何 原 理 确 定 岩 层 产 状 的 方 法
刘 洪涛
（ 铁道第三勘察设计 院集 团有 限公 司， 天津 ３ ０ ０ ２ ５ １ ）
原理 ： 已知 同一倾 斜岩 层 面上 不在 同一 直 １ 。 ３ 视 倾 角公 式 反 算 法 ｌ ２ 线上 的三点 的空 间坐标 ， 过最 高点 与最 低点 的 原理 ： 已知 同一倾 斜岩 层 面上不 在 同一直 连线上可 以找 到与 中间点高 程相 等 的点 ， 该 点 线上 的三点 的空 间坐标 ， 任 意两 点连 线视 为剖 与中间点连线 即为岩 层 的走 向线 ， 过最 高点 或 线 ， 则剖线走 向可求 ， 视倾角亦可根据点坐标求
数据 ， 一般工程勘察 中不适用 ， 仅长大 隧道工程
设向量商 和向量 的向量积为 ， 则
＝ × ＝ ａ ｘ
有测井资料时可 以借鉴 。 三点法 、 相邻 等高线 法 和视倾 角公 式反算 法均利用 了不在 同一直线上的三点确定一个平 面 的几何原理 。笔者 通过摸 索 ， 利 用 向量代数 和空 间解析几何 的基本 原理 ， 总结 了两 种求解
计 算公 式 。简述 了获得 岩层 标 志层 面上 点坐标 的 方法 。
关键 词 间接 法 向 量代数 和 空 间解 析 几何 中图分 类号 ： Ｐ ６ ４ ２ 文献 标识 码 ： Ａ 岩层倾 向和倾 角 坐标
山区铁路 勘察 时 ， 岩层产 状 的量测 非 常重要 ， 特别 是路 堑工 程 ， 产状 的准 确 性 直 接关 系 到开 挖 边 坡 是 否 顺层 的判 定 。但是 ， 有 时 工 程 附 近没 有 很 好 的 岩 层 出 露， 不能 就近 使用 罗盘 直接测 量 ， 只能 借鉴 附近 区域 的
地质剖面图绘制中岩层产状的确定方法及其优缺点
