岩层的产状类型和在地质图的表现
岩层的成层构造及其产状
泥裂
印痕
斜层理
斜层理
斜层理
沉积岩层的产状 类型：
根据岩层倾角α 的大小可分为：
水平岩层 α＜50°
倾斜岩层 50°＜α＜85°
直立岩层 α＞85°
水平岩层
水平岩层——没有经过构造变动的、仍然保持成 岩时的原始水平状态的沉积岩。
特征： 下老上新 地形地质图上的表现—— 岩层顶底之间垂直距离（海拔高差） =厚度
ห้องสมุดไป่ตู้
水平岩层地貌
水平岩层地貌
地质界线——与等高线平行或重合 岩层厚度——是其顶底面的高差 岩层出露宽度——是其顶、底面的水平距，其大小与岩层
厚度和地面坡度有关
倾斜岩层
倾斜岩层——就是指岩石层面向某个方向倾 斜的岩层。是岩层发生变形的 结果－即构造中最基本的、或 者说是最多见的现象。
“V”字形法则
根据岩层倾向，倾角和地面坡向，坡角的关系，分为三 种情况:
A.岩层倾向与地面坡向“相反”：
地质界线与等高线弯曲 方向一致，但比等高线 开阔。
“相反”——相 同
当地质界面倾向与地形坡向“相同”，但地 质界面的倾角大于地形的坡角时，地质界线在沟 谷处形成尖端指向下游的“V”字形，在山脊处 形成尖端指向上坡的“V”字形。
B.地层倾向与地形坡向“相同” 地质界面的倾角大于地形的坡角 ——在图上，地质界线与等高线弯曲方向“相反”。

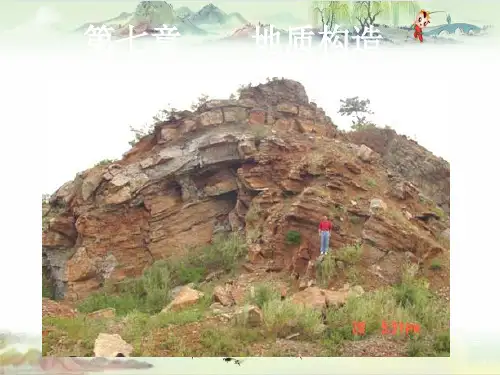

地质学基础：第七章 岩层产状及接触关系改
真厚度：顶底界面之间的垂直距离。 铅直厚度：顶底界面之间的铅直距离。
铅直 真厚度 厚度
顶面 底面
水平面
4、尖灭：
——厚度向一个方向变薄以至缺失成楔形时称尖灭。
5、透镜体：
——厚度向两个方向尖灭。
（二）岩石的原始产状及产状类型
1、岩层的产状——岩层的空间方位和产出状态。 2、岩层的原始产状
水平或近水平
岩层走向的剖面上， 岩层顶、底面之间的 垂直距离；
视厚度（h’）与铅直 厚度（H）的关系： h’ = H * cosβ
β——岩层视倾角；
2、倾斜岩层的厚度和埋藏深度
（1）厚度
真厚度（h）
顶底面之间垂直距离。
铅直厚度（H）
顶底面之间沿铅直方向的距离 h=Hcosα
（2）埋藏深度
地面某一点到目的层的铅直距离。
3、岩层的产状类型：
水平岩层 倾斜岩层 直立岩层 倒转岩层
岩层的产状——产出状态 产状三要素：
走向：层面与水平面的交线（走向线）的方向。 （岩层在水平地表的延伸方向）
倾向：在层面上与走向线垂直的射线（倾斜线）， 该线在水平面上的投影线（倾向线）方向（朝向）。
倾角：倾斜线与倾向线的夹角
记录格式： 倾向 倾角
角 度 不 整 合
角度不整合
张岩子
其它类型的不整合
非整合（nonconformity，国 内也称为角度不整合） 层状沉积岩覆盖于侵入岩和 深变质岩形成的剥蚀面上而 形成的不整合关系。代表较 深或时间较长的剥蚀期。
（三）不整合的观察与研究
1、不整合的识别标志
①古生物证据 ②发育古风化壳，古土壤等。上覆地层有时有底砾岩。 ③上下两套地层产状不一致。 ④上下两套地层的变形程度、岩浆作用和变质作用不同，下
岩层及岩层产状课件
表示方法
在地质图上，水平岩层通常用与 水平面平行的直线来表示。
适用情况
适用于沉积岩地层和部分变质岩 地层。
倾斜岩层在地质图上的表示方法
倾斜岩层 表示方法 适用情况
直立岩层在地质图上的表示方法
直立岩层 表示方法 适用情况
04
岩层产状的实际应用
工程地质勘查中的应用
总结词
不同层位的岩层。
火山活动则通过火山喷发和熔岩 流等过程，形成火山岩层。
岩层的分类
02
岩层产状
走向
01
走向的定义
02 走向的测定
03 走向的表示方法
倾向
倾向的定义
倾向的测定
倾向的表示方法
倾角
倾角的定义
倾角的测定 倾角的表示方法
03
岩层产状在地质图上的表示方法
水平岩层在地质图上的表示方法
水平岩层
岩层及岩层产状课件
contents
目录
• 岩层概述 • 岩层产状 • 岩层产状在地质图上的表示方法 • 岩层产状的实际应用 • 岩层产状的测量方法 • 岩层产状在工程设计中的应用
01
岩层概述
岩层的定义
岩层的形成
岩层形成的主要原因是地壳运动 和火山活动。
地壳运动包括地壳隆起、沉降和 水平运动等，这些运动导致地壳 物质重新分布，形成不同类型和
隧道工程设计中的应用
总结词
详细描述
水电工程设计中的应用
总结词
详细描述
THANKS
感谢观看
05
岩层产状的测量方法
罗盘仪测量法
01
准备工作
02
测量步骤
03
数据处理
2-2岩层及岩层的产状
44-26
V字形尖端
沟谷处
山脊处
沟谷上游 山脊下坡
44-27
V字形尖端
沟谷处
山脊处
沟谷下游 山脊上坡
44-28
总 结：
若地层没有倒转时，地质界线：
V字形尖端
沟谷处
山脊处
新地层
老地层
44-29
V字形法则，适用于：
岩层界面、断层面、不整合面等露头线的 分布形态。
44-30
2.岩层的露头宽度 水平岩层
岩层的产状——指岩层在地壳中的空间方位。 是以岩层面的空间方位及其 与水平面的关系来确定的。
44-2
分类
水平岩层 倾角＜5˚ 按产状可分为 倾斜岩层 倾角5˚～85˚
直立岩层 倾角≥85˚
44-3
1.水平岩层
水平岩层一般出现在地壳运动影响轻微的地区。
44-4
水平岩层特征
前提：岩层没有发生倒转 ⑴ 新岩层在上，老岩层在下； ⑵ 岩层的厚度等于岩层顶、底面标高之差；
决定于岩层的厚度和地面坡度。
44-31
岩层的露头宽度 倾斜岩层
Ａ
Ｂ
露头宽度与厚度、倾角的关系
Ａ－倾角不变，露头宽度随厚度而变化；
Ｂ－厚度不变，露头随倾角而变化
受岩层厚度、产状、地面坡度的共同影响。
44-32
①当岩层倾向与坡向相反时；
A
B
C
露头宽度与坡度的关系
44-33
②当岩层面与地面的交角不同时；
产状要素的表示方法地质图件方位角法象限角法野外记录和文字报告4418135?30?倾向倾角135n30方位角法0?文字表示法44194530nwsen45?e30?se走向倾角倾向象限009090象限角法4420长线代表走向短线代表倾向数字是倾角
第02章 沉积岩层的原生构造及产状
28
主要内容
1. 沉积岩的原生构造
2. 岩层的产状、厚度及出露特征
3. 地层接触关系
岩层的原始产状—近水平
但局部存在原始倾斜.
2020/8/11
第2章 沉积岩层的原生构造及产状
30
(一) 水平岩层主要特征
1. 地形地质图上表现为岩层界线与地形等高 线平行.
2. 老地层在下，新地层在上. 3. 岩层顶底面之间的高程差是岩层的厚度. 4. 岩层出露宽度取决于岩层厚度和地面坡度.
2. 类型：
1) 平行层理. 2) 斜层理. 3) 波状层理.
2020/8/11
第2章 沉积岩层的原生构造及产状
8
2020/8/11
第2章 沉积岩层的原生构造及产状
9
2020/8/11
第2章 沉积岩层的原生构造及产状
10
2020/8/11
第2章 沉积岩层的原生构造及产状
11
3、层理的识别 岩石成分的变化 岩石结构的变化 岩石颜色的变化 岩层的原生层面构造
1) 负荷构造.
2020/8/11
第2章 沉积岩层的原生构造及产状
23
2) 砂岩球、枕.
2020/8/11
第2章 沉积岩层的原生构造及产状
24
3) 火焰状构造.
2020/8/11
第2章 沉积岩层⒉滑塌、滑移作用——卷曲层理
2020/8/11
第2章 沉积岩层的原生构造及产状
2020/8/11
第2章 沉积岩层的原生构造及产状
34
2020/8/11
第2章 沉积岩层的原生构造及产状
35
2) 产状表示方法： 205°∠25°，倾向∠倾角。 或 以北或南为0 ° ，记N65 °W ∠25°SW，走向、倾角和倾向。
常见地质构造类型分类,识别和描述
常见地质构造类型分类,识别和描述：
地质构造是指地球表面和地球内部的各种地形和地貌，反映了地球内部和外部的力学和化学过程。
常见的地质构造类型包括以下几种：
1.水平构造：这种构造的原始产状是水平的，表现为先沉积的老岩层在下，后沉积的
新岩层在上，岩层层面在较大范围内保持水平或近似水平的状态。
2.单斜构造：这是指原来水平的岩层在受到地壳运动的影响后，产状发生变动，形成
单一倾斜的状态。
3.倾斜构造：这是指岩层层面在较大范围内向同一个方向倾斜，表现为顺倾斜方向岩
层逐渐变新。
4.褶皱构造：这是指岩层在受到地壳运动的影响后，发生弯曲变形的现象，包括背斜
和向斜两种基本类型。
5.断层构造：这是指岩层在受到地壳运动的影响后，发生断裂错动的现象，包括正断
层、逆断层、平移断层等类型。
识别和描述地质构造需要注意以下几个方面：
1.观察岩层的产状，即岩层的走向、倾向和倾角，以及岩层的变形特征。
2.分析岩层的层序和相对年代关系，了解岩层的形成顺序和地壳运动的过程。
3.注意观察岩层的颜色、矿物成分、结构和构造等特征，以便更好地了解岩层的形成
环境和过程。
4.结合地质图、地层柱状图、剖面图等资料，全面了解地质构造的特征和发展过程。
第2章地质体的基本产状及沉积岩层构造
负荷引起的软沉积变形 重力滑塌和滑移作用 孔隙压力效应 水体扰动 等等
砂岩球和砂岩枕发育过程示意图（右图）
竹叶状灰岩
泄水构造
鱼嘴构造
软沉积变形
软沉积变形的鉴定特征（参考）
1. 局限于一定层位或一定岩层中，例如某一地区整 套变形微弱的岩层中突然出现强烈变形岩层；
2. 软沉积变形常常局限于沉积盆地中一定的地段， 例如盆地边缘、大隆起边缘等；
倾斜岩层在地表的出露界线或 者地质界线常以一定规律展布。穿 越沟谷和山脊的地质界线的平面投 影均呈“V”字形态，这种规律叫 “V”字形法则。
倾斜岩层露头宽度的变化
直立岩层
岩层面与水平面垂直。
具以下特征：
在地形地质图上，其地质 界线为直线；
沿岩层的走向呈直线延伸；
地表出露宽度与岩层厚度 相等。
“V”字形法则
第2章 地质体的基本产状及沉积岩层构造
徐海军 地球科学学院
枕状熔岩（pillow lava）
柱状节理（columnar joint）
斜层理
粒序层理
一、面状构造与线状构造的产状
地质体及其界面
产状的基本概念
地质体：各种成因的自然岩石体 产状：地质体在三维空间的产出
或土质体。特点：形态各异，尺
水平岩层的出露宽度与地形坡度有 关，坡度越大出露宽度越小，反之 相反。
水平岩层与等高线之间的关系图
倾斜岩层分布区的基本特点
倾斜岩层是指岩层的倾角为 5~85° 之 间 的 岩 层 。 原 始 水 平 岩 层 因构造作用而改变其水平产状，形 成倾斜岩层。倾斜岩层是指倾向和 倾角基本一致的一套岩层，是变形 岩层和构造中最基本的一种。
2. 角度不整合形成过程
实习三 在地质图上求岩层的产状和埋深
b.在一定范围内岩层产状稳定；
c.研究区没有断层、褶皱干扰；
2.实例：如图,已知矿层的产状为90°∠30°，求矿层在B点的埋
深。
C
B
D
F
B
A
E
Aα
E
I
H
BE-高程差
G
H
EH-由产状确定
同学们主题讲座
主题： 1、“V”字形法则 2、求倾斜岩层的厚度 时间及要求： ①3月29日上课时间（周四7、8节） ②每人一个主题，做好PPT ③每组至少两人（每人5分钟） ④成绩代表整组平均成绩 ⑤资料自己搜集
线上； b.三点的方位、相互水平距离和标高为已知，
并且三点相距不太远； c.在三点范围内岩层面平整，产状无变化，
无褶皱和断层。
1、求岩层产状-（2）三点法
原理： （1）在同一倾斜岩层的最高点与最低点的
连线上可以找到一点，其高程与中间点的 高程相同，连接二点就可以得到倾斜岩层 的走向线； （2）过最高点或最低点作一走向线，由于 知道两走向线之间的距离和高差，从而就 可以求出倾斜岩层的产状。
实习三
在地质图上求岩层的 产状、埋深
一、实习目的
1.学会在地形地质图上求倾斜岩层的产状 （相邻等高线法，三点法）；
2.学会求倾斜岩层的埋藏深度； 3.了解怎样在地形地质图上求出倾斜岩层的
厚度。（本次实习要求）
二、实习内容
1、求岩层产状 （1）相邻等高线法 （2）三点法 2、求倾斜岩层的埋藏深度 3、求出倾斜岩层的厚度。
3、求倾斜岩层的厚度 1、适用条件：
a.有一张大比例尺地质图； b.在一定范围内岩层产状稳定； c.研究区没有断层、褶皱干扰；
a.同一等高线与倾斜岩层的顶、 底面相交，求岩层的厚度。
工程地质 第二节岩层及岩层产状
新 老
A
B
地层相对年代的确定（地层层序正常时）
A—地层水平；B—地层倾斜；
图中1，2，3，4表示从老到新的地层
B 地层相对年代的确定（地层层序倒转时）
A—原始褶皱时的地层；B—遭受剥蚀后的地层。
二、古生物法（生物演化律）
生物演化是由简单到复杂，由低级到高级，生物 种属由少到多，而且这种演化和发展是不可逆的。
走向指岩层面与水平面的交线所指的方向（OB和 OA），该交线是一条直线，被称为走向线。它有两 个方向，相差180°
倾向指岩层面上最大倾斜线在水平面上投影所指的 方向（OD’）。该投影线是一条射线，称为倾向线， 只有一个方向。倾向线与走向线互为垂直关系。
倾角指岩层面与水平面的交角。一般指最大倾斜线 与倾向线之间的夹角，又称真倾角。
水平岩层、倾斜岩层和直立岩层。
在地质时代形成的各种岩层，其原始产状绝大多数是水 平的或近于水平的，原始倾斜的产状则是局部的。如在比较 广阔而平坦的沉积盆地（如：海洋、湖泊）中，一层层堆积 起来的沉积岩，其原始产状大都水平或近于水平。但在沉积 盆地边缘、岛屿周围或水下隆起等处沉积的岩层，由于古地 形的影响，常出现岩层厚度向地形高起方向变薄或尖灭，层 面也呈一定倾斜，即原始倾斜。生物礁及其围岩也常具一定 的原始倾斜。
岩层沉积之初顶面总是保持水平的，所以水平岩层一 般出现在构造运动轻微的地区或大范围内均匀抬升、下 降的地区，一般分布在平原、高原或盆地中部。
水平岩层中新岩层总是位于老岩层之上，当岩层受切 割时，老岩层出露在河谷低洼区，新岩层出露于高岗上 。岩层顶面在上，底面在下。在同一高程的不同地点， 出露的是同一岩层 。
脊线
背斜横剖面上弯曲的最高点称为顶，背斜中同一岩层 面上最高点的连线称为脊线。
岩层产状的测定及表示方法测定方法
岩层产状的测定及表示方法测定方法：
岩层产状测量，是地质调查中的一项重要工作，在野外是用地质罗盘直接在岩层的层面上测量的。
测量走向时，使罗盘的长边紧贴层面，将罗盘放平，水准泡居中，读指北针所示的方位角，就是岩层的走向。
测量倾向时，将罗盘的短边紧贴层面，水准泡居中，读指北针所示的方位角，就是岩层的倾向。
测量倾角时，需将罗盘横着坚起来，使长边与岩层的走向垂直，紧贴层面，等倾斜器上的水准泡居中后，读悬锤所示的角度，就是岩层的倾角。
表示方法：（一组走向为北西320°，倾向南西230°，倾角35°的岩层产状）一般写成：（1）N320°W，SW230°W，<35°。
的形式，在地质图上，岩层的产状用符号""表示，长线表示岩层的走向，与长线垂直的短线表示岩层的倾向（长短线所示的均为实测方位），数字表示岩层的倾角。
（2）可记录为SW230°<35°的形式。
（3）230°<35°。
第二章沉积岩层的原生构造及产状
第二章沉积岩的原生构造及产状沉积岩是地壳表层分布最广泛的岩石，其分布面积约占地球大陆面积的75%，在我国约占77%。
大陆地壳表层的地质构造很多都是由沉积岩形成的。
观察分析沉积岩层的原生构造、岩层产状、厚度和岩层出露特征是研究地质构造的一项基础工作，也是本课程的基本内容之一。
第一节沉积岩层的原生构造沉积岩层的原生构造（Primary structure）是指在沉积物堆积与成岩过程中产生的非构造变动的构造特征，如：层理构造、层面构造、包卷构造、同生结核、叠层石、生物遗迹、叠锥等。
次生构造（Secondary structure）是指固结成岩之后所形成的构造，如：缝合线构造、次生褶皱与断裂等。
沉积岩的原生构造主要是岩石学和沉积学研究的内容，但是，它对地质构造的研究有着重要的意义。
沉积岩原生构造不仅为研究和判断岩层形成时的古地理（Paleogeography）和构造运动（Tectonic movement）特征提供重要资料，而且有些原生构造，如层理构造、层面构造等，还可以用来鉴别岩层顶、底面以及确定岩层相对层序的重要依据。
了解这些构造特征，对观察、分析构造形态和分析构造环境，确定岩层产状和岩石变形特征具有一定的指导意义，在某些情况下具有特殊作用。
一、层理及其识别（一）岩层、层面、层理的概念由两个平行或近于平行的界面所限制的岩性基本一致的层状岩体称为岩层（Terrane）。
由沉积作用所形成的岩层称为沉积岩层（Sediment terrane）。
岩层的形成过程是内动力地质作用（主要是地壳的升降作用）和外动力地质作用（包括风化、剥蚀、搬运、沉积等作用）相互影响、相互制约的过程。
如处于地壳不断下降过程中接受沉积的坳陷盆地，在其边缘沉积砾石，向盆地内部逐渐过渡为砂、细砂、粘土等物质，在盆地中心过渡为较稳定的化学沉积。
成岩以后即分别形成了粗、细不同的砾岩、砂岩、页岩、泥灰岩或石灰岩等（图2-1A ）。
如果地壳继续下降，沉积区继续扩大，沉积区段则发生变化，在原来砾石层上面又沉积了砂层，原砂层上面又沉积了细砂或粘土等，使水平方向和垂直方向上均呈现出由粗到细逐渐过渡的关系（图2-1B ）。
怎样分析和阅读地质图
把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。
从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。
因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。
一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。
根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。
一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。
由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。
（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。
如华北平原，在地面上只能看见松散沉积物的最上面的一层。
2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。
（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。
（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。
2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。
其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。
地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。
倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。
实习三 在地质图上求岩层的产状和埋深
二、实习内容
1、求岩层产状 （1）相邻等高线法 （2）三点法 2、求倾斜岩层的埋藏深度 求出倾斜岩层的厚度。 3、求出倾斜岩层的厚度。
1、求岩层产状-（1）相邻等高线法 、求岩层产状理解：同一倾斜岩层上，任意相同标高两 点的连线为走向线
AB为倾斜岩层上两不同标高走向线之间的距离； BC为两走向线之间的高差；α为岩层的倾角
1、求岩层产状-（2）三点法 、求岩层产状例如：A、B、C为同一倾斜岩层上标高460m、 360m、和160m的三个点，求岩层的产状。
A（460m） D E B（360m） D B’ A（460m） O
α
E
B（360m）
D’ α O F C（160m）
C（160m） F
2、求地面某一点处倾斜岩层的埋深
11求岩层产状求岩层产状22三点法三点法1在同一倾斜岩层的最高点与最低点的连线上可以找到一点其高程与中间点的高程相同连接二点就可以得到倾斜岩层的走向线
实习三
在地质图上求岩层的 产状、 产状、埋深
一、实习目的
1.学会在地形地质图上求倾斜岩层的产状 （相邻等高线法，三点法）； 2.学会求倾斜岩层的埋藏深度； 3.了解怎样在地形地质图上求出倾斜岩层的 厚度。（本次实习要求 本次实习要求） 本次实习要求
3、求倾斜岩层的厚度 适用条件： 1、适用条件： a.有一张大比例尺地质图； 有一张大比例尺地质图； 在一定范围内岩层产状稳定； b.在一定范围内岩层产状稳定； c.研究区没有断层、褶皱干扰； 研究区没有断层、褶皱干扰；
a.同一等高线与倾斜岩层的顶、 底面相交，求岩层的厚度。
2.方法： 2.方法： 方法
1.适用条件： a.有一张大比例尺地质图； b.在一定范围内岩层产状稳定； c.研究区没有断层、褶皱干扰； 2.实例：如图,已知矿层的产状为90°∠30°，求矿层在B点的埋 深。 C
构造地质学复习重点
六、节理
1、节理的力学性质分类
（2）张节理 ：由张应力产生的破裂面 张节理特点： ①产状不太稳定，延伸不远； ②节理面粗糙不平，无擦痕； ③常绕过砾石和粗砂粒； ④节理面多开口，常被矿脉充填； ⑤多条张节理呈不规则树枝状或锯齿状、共轭雁列状及放射状、同心圆状； ⑥尾端变化极不规则。
六、节理
3、节理的分期与配套
三 、劈理与线理
分类依 据 成因 类 型 主要特征 成岩过程中形成的线理，如岩浆岩的流线 构造变形过程中形成的线理，如拉伸线理、皱纹线理 拉伸线理：拉长的岩石碎屑、砾石、鲕粒、矿物颗粒或集合体等平行排列而 显示的线状构造。A 型线理。 矿物生长线理：由针状、柱状或板状矿物顺其长轴定向排列而形成的线理。 A 型线理。 皱纹线理：由先存面理上微细褶皱的枢纽平行排列而形成的线理。 交面线理：两组面理相交或面理与层理相交形成的线理。
六、节理
1、节理的力学性质分类
节理是岩石中的裂隙，是没有明显位移的破裂，是地壳上部岩石中发育的 最广泛的一种构造。 （1）剪节理： 由剪应力产生的破裂面 剪节理特点： ①节理面产状较稳定， 沿走向和倾向延伸较远； ②节理面较平直光滑，有时具有因剪切滑动而留下的擦痕； ③发育于砾岩和砂岩等岩石中的剪节理一般切穿砾石； ④典型的剪节理常呈共轭“X”型节理系； •主剪裂面由羽状微裂面组成，羽状微裂面与主剪裂面的交角 一般为 10° ~15° ,相当于岩石内摩擦角的一半，其锐角指示本盘错动方向。
分期 就是从时间尺度上对一定地区的所有节理进行分类，划分出先后序次， 确定其长幼关系。
配套 是指从亲缘关系（或成生联系）上对一定空间范围内的所有节理进行组
合，显然一个地区至少可以有一个或多个具亲缘关系的节理系。 分期与配套的目的是，为研究区域构造和恢复古应力场提供依据。
综合地质学沉积岩层的基本产状和原生构造2
地面坡向与地层倾向相反时
岩层弯曲的趋势与 地形等高线相同,但 是地质界线层倾向相同时(1/2)
地层倾角大于地面 坡角时
地质界线的弯曲趋 势与地形等高线相 反
地面坡向与地层倾向相同时(2/2)
地层倾角小于地面 坡角时: 地质界线 的弯曲趋势与地形 等高线相同,地质界 线更加紧闭(曲率大)
倾伏向：直线在水平面上的投影线所指示的该
直线向下顷伏的方位，用方位角表示
倾伏角：直线与水平投影线所夹的锐角
侧伏角：直线与所在平面走向线所夹的锐角 侧伏向：构成锐角的走向线那一端方位
倾伏向、倾伏角；侧伏向、侧伏角的差异 总是让人感到困惑！
2 水平岩层
几个概念
岩层：由沉积作用形成的层状岩石，包括沉积岩、
4 地层接触关系
整合接触(conformity) 不整合接触(unconformity )
平行不整合(parallel unconformity) 角度不整合(angular unconformity )
整合接触
上下地层时代连续 产状一致
角度不整合(angular unconformity )
水平岩层特征
地质界线与地形等 高线平行或重合
老地层在低洼处， 新地层在高处
地层厚度等于顶底 面标高之差
出露宽度与地层厚 度和地面坡度有关
水平岩层地质界线与地形等高线的关系
3 倾斜岩层
3.1 倾斜岩层地质界线的弯曲规 律: “V”字型法则
地层倾向与地面坡向相反时 地层倾向与地面坡向相同时
Cambrian
Proterozoic
Middle Yanshan Belt, K/J
J3b
岩层及岩层产状
主要内容
1 岩层 2 岩层产状 3 岩层产状的测量、记录和表示
1 岩层
1.1 岩层：岩石地层的简称，包括沉积岩、岩 浆岩、变质岩。 1.2 地质构造：地壳运动引起的岩层变形和变 位，这种变形和变位被保留下来的遗迹。 1.3 地质构造的类型：水平岩层，倾斜岩层， 直立岩层，褶皱，断裂。
水平岩层、倾斜岩层、 水平岩层、倾斜岩层、单斜岩层
直立岩层
2 岩层产状
2.1 岩层产状：岩层在空间的展布状态。 2.2 岩层产状3要素 岩层产状3 方位角：地面上，正北方向与某方向的夹角。 走向：岩层面与水平面的交线所指的方向。 倾向：层面上最大倾斜线在水平面上投影所指 的方向。 倾角：岩层面与水平面的交角。
3 岩层产状的测量、记录和表示 岩层产状的测量、
岩层产状的测量：罗盘
岩层产状的测量方法
岩层产状的记录：象限角法和方位角法 岩层产状的记录：
N45º N45ºE∠ 30ºSE 30º 135º 135º ∠Βιβλιοθήκη 30º 30º岩层产状的图示
指在地质图上的表示方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩层基本产状类型 及其在地质图上的表现形式
1. 岩层的基本产状类型
表2-1 岩层基本产状类型及其基本特征简表
类型 水平岩层 直立岩层
构造复杂区
倾斜岩层
中等复杂区
分 布 构造简单区 区 倾角 0，或小于5
90 露头宽度L
0～90 h=H×cos V字形法则
厚度h 铅直厚度H
地 质 平行于等高线 直线 图
地地 质质 界界 面面 的倾 倾向 角与 小地 于形 地坡 形向 的相 坡同 角，
（4）当地质界面水平时， 地质界线的弯曲形态随地形等 高线的变化而变化，且二者相 互平行或重合。 （5）当地质界面直立时， 地质界线呈直线沿其走向延伸， 不受地形变化影响。
地 质 界 面 直 立
4. 不整合接触关系 在地质图上的表现特征 4.1 平行不整合接触关系 不整合接触界面上下的 岩层时代存在明显的间断， 但其上下的地质界线与不整 合界线相互平行。
2. 地质图
2.1 地质图 用规定的符号、色谱、 花纹表示，按一定比例把地 壳或岩石圈某一部分地质组 成、构造地质现象等地质内 容正投影到地形图（水平面） 上得到的一种图件。
2.2 地质图的要素
图名 图例 比例尺 地形线 地质体 地质界线 制图单位 制图时间等
2.3 地质图类型
标准化地质图 按国家制图标 准和规范编制的 专门地质图 按某种特殊要求 编制的
超覆不整合
不整合接触关系在地质图上的表现特征
在不 地整 质合 图接 上触 的关 表系 现 特 征
大 别 高 压 超 高 压 变 质 带 构 造 简 图
3. 地质图上地质界线的V字形法则 3.1、几个概念 3.1.1 露头线 任一地质界面与天然地面的 交线。其形状取决于地质界面 的产状和地形两个基本要素。
3.1.2 地质界线 露头线在水平面上的正投影
3.1.3 露头宽度（L） 岩层顶面和底面正投影间的水 平距离。其大小取决于岩层厚度、 地形和岩层产状等三个因素及其 相互关系。
3.2 V字形法则 地质界线在地质图上 弯曲的规律。其特征受地 质界面倾角、地形坡度及 地形与地质界面产状之间 的相互关系等三个因素制 约。表现为：
(1) 当地质界面倾向与地 形坡向相反时，地质界线在沟 谷处形成尖端指向上游的“V” 字形，在山脊处形成尖端指向 下坡的“V”字形，地质界线的 弯曲紧闭度小于地形等高线的 弯曲紧闭度。
4.2 角度不整合接触关系 不整合接触界面上下的岩层 时代存在明显的间断，但其下覆 的各地质界线与不整合界线斜交， 其上的地质界线与不整合界线相 互平行。
角度不整合
4.3 超覆不整合接触关系 沿超覆不整合界线在超覆 处其下覆地质界线与不整合界 线斜交且存在沉积间断，而在 远离超覆处其上下地质界线与 不整合界线相平行且不存在沉 积间断。
地 质 界 面 倾 向 与 地 形 坡 向 相 反
（2）当地质界面倾向 与地形坡向相同，但地质 界面的倾角大于地形的坡 角时，地质界线在沟谷处 形成尖端指向下游的“V” 字形，在山脊处形成尖端 指向上坡的“V”字形。
地质界面倾向与地形坡向相同，
地质界面的倾角大于地形的坡角
（3）当地质界面倾向与地 形坡向相同，但地质界面的 倾角小于地形的坡角时，地 质界线在沟谷处形成尖端指 向上游的“V”字形，在山脊 处形成尖端指向下坡的“V” 字形，但地质界线的弯曲紧 闭度大于地形等高线的弯曲 紧闭度。
