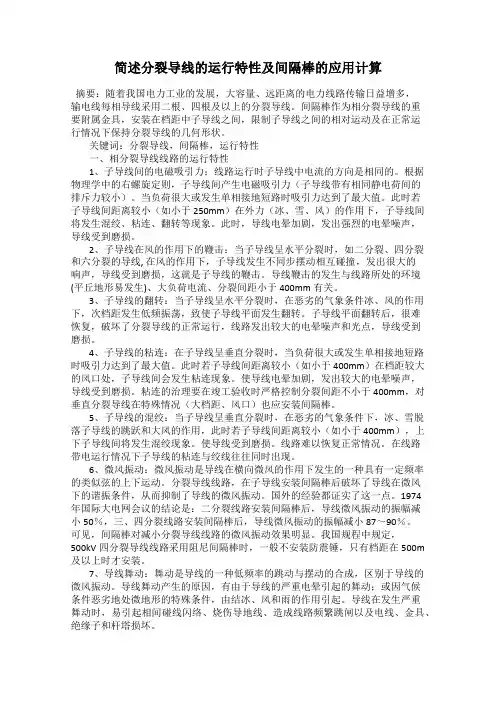

分裂导线的作用
简述分裂导线的运行特性及间隔棒的应用计算
3、相间间隔棒：为防止导线舞动，造成相间碰线闪络，用硅橡胶合成材料制成的绝缘间隔棒，安装于相导线间，将三相导线联在一起，利用三相导线不同步舞动互相阻尼，从而减小舞动的振幅，或抑制舞动发生。相间间隔棒应能承受线路的线间电压。
4、子导线的粘连：在子导线呈垂直分裂时，当负荷很大或发生单相接地短路时吸引力达到了最大值。此时若子导线间距离较小（如小于400mm）在档距较大的风口处，子导线间会发生粘连现象。使导线电晕加剧，发出较大的电晕噪声，导线受到磨损。粘连的治理要在竣工验收时严格控制分裂间距不小于400mm，对垂直分裂导线在特殊情况（大档距、风口）也应安装间隔棒。
5、子导线的混绞：当子导线呈垂直分裂时，在恶劣的气象条件下，冰、雪脱落子导线的跳跃和大风的作用，此时若子导线间距离较小（如小于400mm），上下子导线间将发生混绞现象。使导线受到磨损。线路难以恢复正常情况。在线路带电运行情况下子导线的粘连与绞线往往同时出现。
6、微风振动：微风振动是导线在横向微风的作用下发生的一种具有一定频率的类似弦的上下运动。分裂导线线路，在子导线安装间隔棒后破坏了导线在微风下的谐振条件，从而抑制了导线的微风振动。国外的经验都证实了这一点。1974年国际大电网会议的结论是：二分裂线路安装间隔棒后，导线微风振动的振幅减小50％，三、四分裂线路安装间隔棒后，导线微风振动的振幅减小87～90％。可见，间隔棒对减小分裂导线线路的微风振动效果明显。我国规程中规定，500kV四分裂导线线路采用阻尼间隔棒时，一般不安装防震锤，只有档距在500m及以上时才安装。
2、子导线在风的作用下的鞭击：当子导线呈水平分裂时，如二分裂、四分裂和六分裂的导线,在风的作用下，子导线发生不同步摆动相互碰撞，发出很大的响声，导线受到磨损，这就是子导线的鞭击。导线鞭击的发生与线路所处的环境(平丘地形易发生)、大负荷电流、分裂间距小于400mm有关。
（完整版）电力系统分析理论（刘天琪）课后思考题答案
（完整版）电力系统分析理论（刘天琪）课后思考题答案第一章1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。
电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。
b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。
c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。
2、电力线路的额定电压与输电能力有何关系？答：相同的电力线路，额定电压越高，输电能力就越大。
在输送功率一定的情况下，输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
3、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。
第二章1、分裂导线的作用是什么？分裂导线为多少合适？为啥？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。
所以最好为4分裂。
2、什么叫变压器的空载试验和短路试验？这两个试验可以得到变压器的哪些参数？答：变压器的空载试验：将变压器低压侧加电压，高压侧开路。
此实验可以测得变压器的空载损耗和空载电流变压器的短路试验：将变压器高压侧加电压，低压侧短路，使短路绕组的电流达到额定值。
此实验可以测得变压器的短路损耗和短路电压。
3、对于升压变压器和降压变压器，如果给出的其他原始数据都相同，它们的参数相同吗？为啥？答：理论上只要两台变压器参数一致（包含给定的空载损耗，变比，短路损耗，短路电压），那么这两台变压器的性能就是一致的，也就是说可以互换使用，但是实际上不可能存在这样的变压器，我们知道出于散热和电磁耦等因数的考虑，一般高压绕组在底层（小电流），低压绕组在上层（大电流，外层便于散热）。
分裂导线输电好处多
分裂导线输电好处多作者：华峰来源：《青苹果》2013年第07期大家在旅行的过程中，在欣赏沿途美景的同时，相信肯定会看到一座座巨人般的铁塔擎起了一根根高压线向远处延伸。
在一些超高压（220 kV及其以上的电压）的输电铁塔上，如果大家注意观察还会发现每相采用两根或两根（通常为三四根）以上并联的导线。
并且每隔一定的距离，导线间还要安装一个间隔棒。
这种每相采用两根或两根以上导线的输电线称为分裂导线。
超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成，各分导线间隔一定距离并按对称多角形排列。
超高压输电线路的分裂导线数一般取3～4根。
不知大家想过没有，为什么高压输电每相要采用分裂导线呢？它有哪些好处呢？一、使用分裂导线能够提高线路的输电能力因为与单根导线相比，分裂导线能使输电线的电感减小、电容增大，从而使其对交流电的阻抗减小，进而提高了线路的输电能力。
大量的实验研究结果表明：当每相导线总的横截面积大小恒定时，从单根导线过渡到分裂导线，线路的输送能力便会随之有较大的增加。
当每相分裂为两根导线时，输电能力可提高20%以上，分裂为三根导线时则可提高30%以上。
二、限制电晕的产生及其带来的相关危害电流在导体中有一个特性叫“集肤效应”（也叫趋肤效应），即电荷总是集中到导体的表面流动，导体表面的电流密度比中心大。
高压输电线路的负荷电流很大，如果只用单股导线就需要很大的截面积才能满足载流量，而且容易产生电晕，热量也不易散去。
由于超高压输电线的周围会产生很强的电场，而架空导线的主要绝缘介质是空气。
因此当导线表面的电场强度达到一定数值时，该处的空气就很有可能被电离成导体，从而发生放电现象。
当发生这种放电现象时，如果是在夜间，人们常常可以看到高压线周围笼罩着一层绿色的光晕（电晕）。
会发生这种现象，其实是在高压线路中的一种尖端放电现象。
电晕的出现会消耗一定的电能，即造成电晕损耗，从而导致电能的白白损失和浪费。
电力系统分析 第三版 (于永源 杨绮雯 著) 中国电力出版社 课后答案.解析
Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。

电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S 和线电压U、线电流I 之间的关系为UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。
另外，规定的标准电压等级过多也不利于电力工业的发展。
