变压器详解
115、变压器型号、铭牌的含义详解
引自电气设计工程师培训班资料变压器型号、铭牌的含义详解变压器型号含义第一部分干式变压器:例如,(SCB10-1000KVA/10KV/0.4KV):S的意思表示此变压器为三相变压器,如果S换成D则表示此变压器为单相。
C的意思表示此变压器的绕组为树脂浇注成形固体。
B的意思是箔式绕组,如果是R则表示为缠绕式绕组,如果是L则表示为铝绕组,如果是Z则表示为有载调压(铜不标)。
10的意示是设计序号,也叫技术序号。
1000KVA则表示此台变压器的额定容量(1000千伏安)。
10KV的意思是一次额定电压,0.4KV意思是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义。
(1)绕组藕合方式,涵义分:独立(不标);自藕(O表示)。
(2)相数,涵义分:单相(D);三相(S)。
(3)绕组外绝缘介质,涵义分;变压器油(不标);空气(G):气体(Q);成型固体浇注式(C):包绕式(CR):难燃液体(R)。
(4)冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(F):水冷却器(S)。
(5)油循环方式,涵义:自然循环(不标);强迫油循环(P)。
(6)绕组数,涵义分;双绕组(不标);三绕组(S);双分裂绕组(F)。
(7)调压方式,涵义分;无励磁调压(不标):有载调压抑(Z)。
(8)线圈导线材质,涵义分:铜(不标);铜箔(B);铝(L)铝箔(LB)。
(9)铁心材质,涵义;电工钢片(不标);非晶合金(H)。
(10)特殊用途或特殊结构,涵义分;密封式(M);串联用(C);起动用(Q);防雷保护用(B);调容用(T);高阻抗(K)地面站牵引用(QY);低噪音用(Z);电缆引出(L);隔离用(G);电容补偿用(RB);油田动力照明用(Y);厂用变压器(CY);全绝缘(J);同步电机励磁用(LC)。
第二部分变压器型号一、电力变压器型号说明如下:注:电力变压器后面的数字部分:斜线左边表示额定容量(千伏安);斜线右边表示一次侧额定电压(千伏)。
变压器基础知识制作流程详解

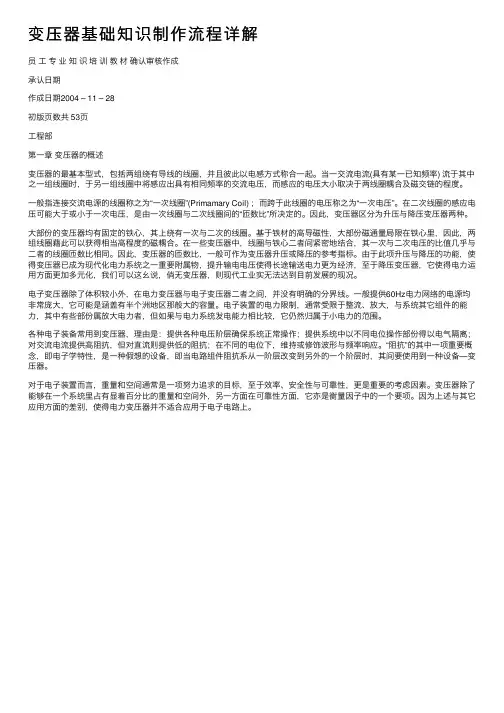

变压器基础知识制作流程详解员⼯专业知识培训教材确认审核作成承认⽇期作成⽇期2004 – 11 – 28初版页数共 53页⼯程部第⼀章变压器的概述变压器的最基本型式,包括两组绕有导线的线圈,并且彼此以电感⽅式称合⼀起。
当⼀交流电流(具有某⼀已知频率) 流于其中之⼀组线圈时,于另⼀组线圈中将感应出具有相同频率的交流电压,⽽感应的电压⼤⼩取决于两线圈耦合及磁交链的程度。
⼀般指连接交流电源的线圈称之为“⼀次线圈”(Primamary Coil) ;⽽跨于此线圈的电压称之为“⼀次电压”。
在⼆次线圈的感应电压可能⼤于或⼩于⼀次电压,是由⼀次线圈与⼆次线圈间的“匝数⽐”所决定的。
因此,变压器区分为升压与降压变压器两种。
⼤部份的变压器均有固定的铁⼼,其上绕有⼀次与⼆次的线圈。
基于铁材的⾼导磁性,⼤部份磁通量局限在铁⼼⾥,因此,两组线圈藉此可以获得相当⾼程度的磁耦合。
在⼀些变压器中,线圈与铁⼼⼆者间紧密地结合,其⼀次与⼆次电压的⽐值⼏乎与⼆者的线圈匝数⽐相同。
因此,变压器的匝数⽐,⼀般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能,使得变压器已成为现代化电⼒系统之⼀重要附属物,提升输电电压使得长途输送电⼒更为经济,⾄于降压变压器,它使得电⼒运⽤⽅⾯更加多元化,我们可以这⼳说,倘⽆变压器,则现代⼯业实⽆法达到⽬前发展的现况。
电⼦变压器除了体积较⼩外,在电⼒变压器与电⼦变压器⼆者之间,并没有明确的分界线。
⼀般提供60Hz电⼒⽹络的电源均⾮常庞⼤,它可能是涵盖有半个洲地区那般⼤的容量。
电⼦装置的电⼒限制,通常受限于整流、放⼤,与系统其它组件的能⼒,其中有些部份属放⼤电⼒者,但如果与电⼒系统发电能⼒相⽐较,它仍然归属于⼩电⼒的范围。
各种电⼦装备常⽤到变压器,理由是:提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电⽓隔离;对交流电流提供⾼阻抗,但对直流则提供低的阻抗;在不同的电位下,维持或修饰波形与频率响应。
变压器骨架各部分功能详解
变压器骨架各部分功能详解变压器是一种用来改变交流电电压的设备,它主要由骨架、绕组和冷却系统组成。
骨架是变压器的支撑结构,它对变压器的性能和使用寿命有重要影响。
下面将详细解释变压器骨架的各个部分的功能。
1.铁芯:铁芯是变压器骨架的主要组成部分,它通常由硅钢片叠压而成。
铁芯的主要功能是导磁,即通过铁芯使得磁场由绕组传导出来。
铁芯还能够减小磁通漏磁和损耗,提高变压器的效率。
另外,铁芯还具有抗短路能力,能够承受较大的短路电流而不损坏。
2.铁芯上下框架:铁芯上下框架是变压器骨架的一部分,它主要用来固定和支撑铁芯。
同时,铁芯上下框架还起到集中磁场的作用,使得磁通更加集中,减小磁通的漏磁。
3.绕组支撑架:绕组支撑架是变压器骨架的另一部分,主要用来支撑和固定绕组。
绕组支撑架通常采用坚固的绝缘材料制成,能够承受绕组的重量和磁力作用。
同时,绕组支撑架还可以隔离绕组和铁芯,减小电磁感应引起的涡流损耗。
4.弹性支撑件:弹性支撑件主要用于减小变压器骨架的振动和噪音。
它通常由橡胶或弹簧等材料制成,能够吸收和减缓变压器的振动,保证变压器的正常运行。
5.弧垛:弧垛是变压器骨架的一部分,主要用于支撑绕组支架和铁芯上下框架。
它具有良好的机械强度和刚度,能够承受变压器的重量和外部荷载。
6.端板:端板位于变压器的两端,主要用来固定和封闭变压器。
端板通常由钢板制成,具有足够的机械强度,能够承受变压器的压力和外部负荷。
7.接地脚:接地脚是变压器骨架的一部分,用来连接变压器与地面,起到接地保护的作用。
通过接地脚,当变压器发生故障或漏电时,能够及时将电流导入地面,保证人身安全和设备的正常运行。
总之,变压器骨架的各个部分在变压器中起到支撑和固定的作用,保证变压器的正常运行和安全性能。
同时,它们还能减小磁通漏磁和涡流损耗,提高变压器的效率。
因此,合理设计和制造变压器骨架对于确保变压器的性能和使用寿命具有重要意义。
变压器原理介绍
变压器原理介绍
变压器是一种基于电磁感应原理工作的电力设备,它主要用于改变交流电的电压大小。
其主要由两个或多个线圈(一般称为初级线圈和次级线圈)组成,这些线圈通过一个共同的铁芯连接,使得线圈之间的耦合达到最大。
变压器的工作原理是基于法拉第电磁感应定律和电感耦合的原理。
当交流电通过初级线圈时,流经导线的电流会产生磁场,这个磁场会通过铁芯传导到次级线圈中,使其产生感应电动势。
这样,当初级线圈上的交流电电压变化时,次级线圈上也会产生相应大小的电压变化。
根据变压器的原理,可以推导出两个重要的公式:
1. 变压器的电压比等于次级线圈的匝数与初级线圈的匝数之比,即:
电压比 = 次级线圈匝数 / 初级线圈匝数
2. 变压器的电流比等于初级线圈的匝数与次级线圈的匝数之比,即:
电流比 = 初级线圈匝数 / 次级线圈匝数
根据这两个公式,可以实现电压的升高或降低,并且在变压器中保持功率守恒。
当电压比大于1时,变压器被称为升压变压器,用于将低电压升高到高电压;而当电压比小于1时,变压器被称为降压变压器,用于将高电压降低为低电压。
变压器广泛应用于电力系统中,用于将发电厂产生的高电压输
送到远距离,并在配电站等地方将电压降低供给用户使用。
同时,变压器也被广泛用于各种电子设备中,用于提供不同的电压供给不同的电路部件。
变压器工作原理和图纸详解
变压器工作原理和图纸详解变压器工作原理:变压器是一种通过电磁感应现象将交流电的电压和电流从一个电路传递到另一个电路而进行电能转换的装置。
它主要由一个铁芯和多个线圈组成。
变压器的工作原理可以简单概括为:通过交变电压的施加在一个线圈(称为主线圈,也叫初级线圈)上,线圈中会产生一个交变磁场。
然后,这个交变磁场会穿透另一个线圈(称为副线圈,也叫次级线圈),从而在次级线圈上诱发出一定的电压和电流。
根据电磁感应定律,主线圈和次级线圈的电压与匝数之比等于电流与匝数之比。
具体来说,当交变电压施加在主线圈上时,主线圈中的电流和磁场大小随着时间的变化而变化。
这一变化的磁场会穿过副线圈,并诱发出在副线圈上的电压和电流。
根据电磁感应定律,两个线圈之间的电压比(称为变比)与两个线圈的匝数比成正比。
如果副线圈的匝数较大,则变压器可以实现电压升高(升压变压器);相反,如果副线圈的匝数较小,则变压器可以实现电压降低(降压变压器)。
图纸详解:请注意,由于限制,无法提供实际图纸。
下述文字仅为图纸详解描述。
1. 变压器的图纸通常由两个线圈(主线圈和副线圈)和一个铁芯组成。
线圈由导线绕制而成,而铁芯则由硅钢片叠加而成。
图纸上应该能够清楚地展示这些组件的位置和相互关系。
2. 主线圈和副线圈的形状应该可见。
这两个线圈通常是一个平面线圈,类似于一个螺旋形,或者一个方形线圈,根据具体的设计而定。
主线圈和副线圈应该被正确地连接到电源和负载上。
这些连接可以通过箭头和注释来表示。
3. 铁芯应该被正确地放置在线圈之间,通常是垂直放置。
图纸上应该清楚地展示铁芯的形状和尺寸,以及其与线圈的相对位置。
4. 图纸应该标明主线圈和副线圈的匝数,以及变压器的变比。
这些标记可以在线圈的周围,或者直接在线圈内部显示。
5. 图纸上应该还包括各个连接点、绕组方向、绕组的层数等详细信息,以便实际制造和组装变压器。
以上是对变压器工作原理和图纸的详解,希望能对您有所帮助!。
高中物理变压器详解
高中物理变压器详解原理:其工作原理是利用了电磁感应现象。
特征:正因为是利用电磁感应现象来工作的,所以变压器只能在输送交变电流的电能过程中改变交变电压。
2理想变压器的理想化条件及其规律在理想变压器的原线圈两端加交变电压U1后,由于电磁感应的原因,原、副线圈中都将产生感应电动势,根据法拉第电磁感应定律有:忽略原、副线圈内阻,有U1=E1,U2=E2另外,考虑到铁心的导磁作用而且忽略漏磁,即认为在任意时刻穿过原、副线圈的磁感线条数都相等,于是又有,由此便可得理想变压器的电压变化规律为。
在此基础上再忽略变压器自身的能量损失(一般包括线圈内能量损失和铁芯内能量损失这两部分,分别俗称为铜损和铁损),有P1=P2 而P1=I1U1,P2=I2U2,于是又得理想变压器的电流变化规律为由此可见:(1)理想变压器的理想化条件一般指的是:忽略原、副线圈内阻上的分压,忽略原、副线圈磁通量的差别,忽略变压器自身的能量损耗(实际上还忽略了变压器原、副线圈电路的功率因数的差别。
)(2)理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式。
3规律小结(1)熟记两个基本公式即对同一变压器的任意两个线圈,都有电压和匝数成正比。
②P入=P出,即无论有几个副线圈在工作,变压器的输入功率总等于所有输出功率之和。
(2)原副线圈中过每匝线圈通量的变化率相等(3)原副线圈中电流变化规律一样,电流的周期频率一样(4)公式中,原线圈中U1、I1代入有效值时,副线圈对应的U2、I2也是有效值,当原线圈中U1、I1为最大值或瞬时值时,副线圈中的U2、I2也对应最大值或瞬时值(5)需要特别引起注意的是:①只有当变压器只有一个副线圈工作时,才有:②变压器的输入功率由输出功率决定,往往用到:即在输入电压确定以后,输入功率和原线圈电压与副线圈匝数的平方成正比,与原线圈匝数的平方成反比,与副线圈电路的电阻值成反比。
式中的R表示负载电阻的阻值,而不是负载。
变压器工作流程和工作原理详解
变压器工作流程和工作原理详解下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、变压器工作原理变压器是一种利用电磁感应原理,实现交流电压和电流升降的设备。
变压器的工作原理详解
变压器的工作原理详解变压器是一种重要的电力设备,广泛应用于各种电力系统和电子设备中。
它通过改变电压来实现电能的传输和转换。
本文将详细解释变压器的工作原理。
一、变压器的基本结构为了更好地理解变压器的工作原理,我们首先来了解它的基本结构。
一个标准的变压器由两个主要部分组成:主线圈和副线圈。
主线圈是用较粗的导线绕成的,而副线圈则使用较细的导线。
两个线圈通过共同的铁芯连接在一起。
铁芯通常是由硅钢片堆叠而成,以减少能量损耗和磁滞。
二、变压器的工作原理变压器的工作原理依赖于法拉第的电磁感应定律。
当主线圈中的交流电通过铁芯时,会产生一个交变磁场。
这个磁场会穿透铁芯并传导到副线圈中。
由于副线圈和主线圈通过铁芯相连,副线圈中也会有一个相应的交变磁场产生。
由于磁场的存在,根据法拉第的电磁感应定律,副线圈中会引发感应电动势。
这个感应电动势会导致电流在副线圈中流动。
由于副线圈的导线较细,电流会根据欧姆定律产生电压降。
这个电压降会决定副线圈的输出电压。
根据变压器的基本原理,输出电压与输入电压的比值可以通过线圈的匝数比来确定。
具体地说,如果副线圈的匝数比主线圈的匝数大,那么输出电压将会比输入电压高。
相反,如果副线圈的匝数比主线圈的匝数小,那么输出电压将会比输入电压低。
三、变压器的应用变压器的应用非常广泛。
首先,变压器被用于电力系统中的变电站,将高压电能传输到远距离的地方。
通过提高输电线路的电压,电力损耗可以得到降低。
其次,变压器用于家庭和工业环境中,将电网的高压电能降低到安全合适的电压供应给家庭用电设备和工业设备。
此外,变压器还可用于各种电子设备,如计算机、电视机以及手机充电器等。
四、变压器的效率和损耗尽管变压器是高效的电力设备,但在其工作过程中仍然存在能量损耗。
变压器的主要损耗包括铁芯中的损耗和线圈中的损耗。
铁芯损耗可以通过使用高质量的硅钢片来减少,而线圈损耗可以通过使用较粗的导线来降低。
变压器的效率可以通过输入功率与输出功率的比值来衡量。
变压器的工作原理详解
变压器的工作原理详解变压器是一种常见的电气设备,其主要作用是将交流电的电压变换为适合特定用途的电压。
它在电力系统、电子设备以及工业生产中起到至关重要的作用。
本文将详细介绍变压器的工作原理,从结构到工作过程进行解析。
一、变压器的结构变压器主要由两个线圈(即主线圈和副线圈)和磁性材料的铁芯构成。
铁芯通常由硅钢片叠压而成,这样可以降低铁芯中的涡流损耗。
主线圈和副线圈分别由导线绕在铁芯上,它们之间通过互感作用来实现电压的变换。
二、变压器的工作原理变压器的工作原理可以从两个角度进行解释,即基于电磁感应和能量守恒定律。
1. 基于电磁感应当交流电流通过主线圈时,会产生一个交变的磁场。
这个交变的磁场穿过铁芯并影响副线圈,从而在副线圈中诱发出一定的电动势。
根据法拉第电磁感应定律,磁场的变化导致了电势的变化,因此在副线圈中会产生电压。
2. 基于能量守恒定律根据能量守恒定律,变压器的输入功率应等于输出功率。
当输入线圈中的电流引起磁场变化时,通过交流电路传输的功率等于电流乘以电压。
因此,输入线圈中的功率等于输出线圈中的功率,即Vin×Iin = Vout×Iout。
根据这个原理,我们可以推导出变压器的电压变换比率为Vout/Vin = Nout/Nin,其中Nout和Nin分别是副线圈和主线圈的匝数。
可以看出,变压器的主要作用是改变线圈的匝数比例,从而实现电压的升降。
三、变压器的工作过程在实际应用中,变压器通过输入线圈(即主线圈)中的电流生成交变的磁场。
这个交变磁场传导到铁芯中,再从铁芯传导到输出线圈(即副线圈),从而产生副线圈中的电压。
通过合适设计主副线圈的匝数比例,可以实现输出电压的升降。
变压器工作时,需要注意以下几点:1. 电压比例:根据需要调整主副线圈的匝数比例,以获得期望的电压变换效果。
2. 磁通耦合:为了提高能量的传递效率,主副线圈需要保持高度的磁通耦合。
这通常通过精确设计铁芯的结构和导线的布局来实现。
变压器知识-变压器参数详解
变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值,大家有一个简单的概念产品型号S9-250/10额定容量(kVA) 250短路阻抗ud(%)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量(kg)器身吊重675 油重190 总重1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h):空载7534 负载12960 合计20494年变损电量E=(p0+I0%×Sn/100×K)×t+(pk+ud%×Sn/100×K)×(Sj/Sn)2×τ铁心损耗E0=(p0+I0%×Sn/100×K)×t,k取0.1,t为变压器年受电时间,取8760h。
负载损耗Ek=(pk+ud%×Sn/100×K)×(Sj/Sn)2×τSj为变压器的计算负载,一般取变压器额定容量的80%,τ为变压器最大负荷年利用小时数,可以通过查表求得,计算时一般取4000h~5000h二、变压器参数的具体含义1、额定容量Se:指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kVA。
其计算公式为:三相变压器Se=1.732UeIe,单相变压器量Se=UeIe。
2、额定电压Ue:指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值,是指调压分接开关在中间分头时的额定电压);单位为kV。
3、额定电流Ie:在额定容量Se和允许温升条件下,允许长期通过的工作电流,单位为A。
4、短路电压Ud%:也称阻抗电压(UK%),将变压器的二次绕组短路,一次侧施加电压至额定电流值时,原边的电压和额定电压Ue之比的百分数。
即:Ud%=Ud/Ue·100%。
变压器的并列运行要求Ud%值相同,当变压器二次侧短路时,Ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
开关电源变压器参数详细讲解
开关电源变压器参数详细讲解开关电源变压器是一种用于开关电源电路中的变压器,其主要功能是通过变换输入电压的大小和输出电压的大小来实现对电源的调节和稳定。
下面将详细讲解开关电源变压器的参数。
1. 输入电压(Vin):开关电源变压器的输入电压是指供给变压器的电源电压。
在设计开关电源时,需要根据实际需求选择适当的输入电压,通常为220V或110V。
2. 输出电压(Vout):开关电源变压器的输出电压是指通过变压器转换后得到的电源输出电压。
输出电压的大小取决于变压器的绕组比例和输入电压的大小。
3. 额定电压(Vrated):开关电源变压器的额定电压是指其设计和制造时所能承受的最大电压。
超过额定电压的输入电压可能会导致变压器损坏或故障。
4. 额定功率(Prated):开关电源变压器的额定功率是指其设计和制造时所能承受的最大功率。
超过额定功率的负载可能会导致变压器过热或损坏。
5. 绝缘电阻(Rins):开关电源变压器的绝缘电阻是指变压器绕组之间的绝缘性能。
绝缘电阻越大,变压器的绝缘性能越好,能够有效防止漏电和电击等安全问题。
6. 频率(f):开关电源变压器的频率是指输入电源的频率。
在中国,标准的电源频率为50Hz,而在其他国家和地区可能有不同的标准频率。
7. 效率(η):开关电源变压器的效率是指输出功率与输入功率之间的比值。
通常情况下,开关电源变压器的效率应尽可能高,以减少能量损耗和热量产生。
8. 温升(ΔT):开关电源变压器的温升是指变压器在工作过程中产生的温度上升。
温升过高可能会导致变压器过热,甚至损坏。
9. 绝缘等级:开关电源变压器的绝缘等级是指变压器的绝缘性能,常用的绝缘等级有F、H等级。
绝缘等级越高,变压器的绝缘性能越好,能够更好地保护变压器和使用者的安全。
10. 尺寸和重量:开关电源变压器的尺寸和重量是指变压器的外形尺寸和重量。
在设计和选择开关电源变压器时,需要考虑变压器的尺寸和重量是否适合安装和使用的场所。
主变压器结构各部件作用
主变压器结构各部件作用主变压器是电力系统中的重要设备,用于改变电压的大小,以实现电能的传输和配送。
主变压器的结构主要包括铁芯、线圈、绝缘油箱、冷却装置等部件,每个部件都有其独特的作用,下面将分别对其进行介绍。
1.铁芯:主变压器的铁芯是由硅钢片叠压而成,用来传导磁场,降低磁阻,提高磁路的导磁性能。
铁芯的结构设计和材料选择直接影响主变压器的磁路损耗和铁损耗,对主变压器的性能和效率有着重要影响。
2.线圈:主变压器的线圈分为高压侧线圈和低压侧线圈,分别用来接通高压侧电网和低压侧负载。
线圈由绝缘导线绕成,能够耐受高压和大电流的作用。
线圈的匝数和结构设计决定了主变压器的变比和输出功率,是主变压器的关键部件之一3.绝缘油箱:绝缘油箱是主变压器内部线圈和绝缘介质的容器,能够提供良好的绝缘和冷却效果。
绝缘油箱通常采用油浸式设计,通过油的绝缘性能和散热效果,确保主变压器的正常运行。
同时,绝缘油还能抑制局部放电和减小绕组、铁芯的温升,延长主变压器的使用寿命。
4.冷却装置:主变压器的冷却装置用来散热,以保持主变压器内部的温度在安全范围内。
常见的冷却方法包括自然冷却、强迫风冷和冷却器冷却等,不同的冷却方式适用于不同的工作环境和负载条件。
合理设计的冷却装置能够有效地提高主变压器的功率因数和效率,减少损耗,降低运行成本。
5.油箱配件:主变压器的油箱配件包括油位计、油温计、油泵、绝缘控制器等,用来监测和控制主变压器内部的工作状态。
油位计和油温计能够实时监测油箱内的油位和油温,确保主变压器的正常运行;油泵用来循环冷却油并保持油温均匀;绝缘控制器则监测主变压器的绝缘状态,及时发现绝缘故障并采取措施,确保设备的安全性和可靠性。
综上所述,主变压器的结构各部件都起着不可替代的作用,协同工作,实现电压的改变和电能的传输。
通过科学的设计和合理的运行,主变压器能够提高电力系统的效率和稳定性,保障电力供应的可靠性和安全性。
保定天威详解变压器知识及其新技术的应用
ODFPS-334MVA/500kV变压器
官亭变电站现场
750kV变电站 ODFPS-500000/750kV变压器
1000kV晋东南变电站现场
ODFPS1000000/1000kV变压器
1000kV变电站 ODFPS-1000000/1000kV变压器
三峡工程SSP-840000/550变压器
发电厂
变压器的作用是什么?
重要的输电设备
升高或降低电压
高压 输电线
超高压变电所 500kV / 220kV
一次变电所 220kV / 110kV
家庭、学校
二次变电所 110kV / 35kV / 10kV
配电变压器 10kV / 400V
变压器的作用
用 户
发电机
(火力发电厂 或
水力发电站)
升压 升压
单相210MVA/500kV电厂用 变压器线圈的典型配置示意图
单相250MVA/500kV自耦有载 变压器线圈的典型配置示意图
(线圈的绝缘排列)
OSFPS-180MVA/220kV (带稳定线圈)
OSFPSZ-180MVA/220kV
铁
芯
主
ANTI TRY COM SER
柱
铁
芯
主
TRY COM TAP SER
连续式线圈:由单根或多根导线并联绕制而成,是典型的饼式线圈。 每匝导线在幅向(径向)上连续叠绕成一个线饼,多个正、反线饼沿轴向 交叠组成一个连续式线圈。线圈的导线从一个线饼通过换位过渡到另一个 线饼。
纠结式线圈:线匝不以自然数序排列,而是在相邻数序线匝间插入不相 邻数序的线匝。这样原连续式线圈段间线匝须借助于纠结换位(纠位)进行 交错纠连,形成纠结线段。
变压器由哪些部件组成?拆下来你还认识吗?本文详细讲解变压器!
变压器由哪些部件组成?拆下来你还认识吗?本⽂详细讲解变压器!内容概括:变压器(Transformer)1 变压器在电⼒系统中的作⽤2 常⽤变压器的种类3 电⼒变压器的基本结构4 电⼒变压器的主要部件及作⽤⼀变压器的作⽤;变压器是⼀种静⽌的电⽓设备,它利⽤电磁感应原理将⼀种电压等级的交流电能转变成另⼀种电压等级的交流电能。
1.变压器在电⼒系统中主要作⽤是变换电压,以利于功率的传输。
2.升⾼电压可以减少线路损耗,提⾼送电的经济性,达到远距离送电的⽬的。
3.降低电压,把⾼电压变为⽤户所需要的各级使⽤电压,满⾜⽤户需要。
⼆常⽤变压器的分类1 按相数分可分为:单相变压器:⽤于单相负荷和三相变压器组。
三相变压器:⽤于三相系统的升、降电压。
2:按冷却⽅式可分为:⼲式变压器:依靠空⽓对流进⾏冷却。
油浸式变压器:依靠油作冷却介质,如油浸⾃冷、油浸风冷、油浸⽔冷、强迫油循环风冷等。
3:按⽤途可分为电⼒变压器:⽤于输配电系统的升、降电压。
仪⽤变压器:如电压互感器、电流互感器、⽤于测量仪表和继电保护装置。
试验变压器:能产⽣所需电压,对电⽓设备进⾏试验。
特种变压器:如电炉变压器、整流变压器、调整变压器等。
4:按绕组形式分:双绕组变压器:⽤于连接电⼒系统中的两个电压等级。
三绕组变压器:⼀般⽤于电⼒系统区域变电站中,连接三个电压等级。
⾃耦变电压:⽤于连接不同电压的电⼒系统。
也可做为普通的升压或降后变压器⽤。
三电⼒变压器的基本结构电⼒变压器的基本结构图四变压器的主要部件及作⽤1.铁芯铁芯是变压器最基本的组成部件之⼀,是变压器的磁路部分,变压器的⼀、⼆次绕组都在铁芯上,为提⾼磁路导磁系数和降低铁芯内涡流损耗,铁芯通常⽤0.35毫⽶,表⾯绝缘的硅钢⽚制成。
铁芯分铁芯柱和铁轭两部分,铁芯柱上套绕组,铁轭将铁芯连接起来,使之形成闭合磁路。
为防⽌运⾏中变压器铁芯、夹件、压圈等⾦属部件感应悬浮电位过⾼⽽造成放电,这些部件均需单点接地。
为了⽅便试验和故障查找,⼤型变压器⼀般将铁芯和夹件分别通过两个套管引出接地。
图文详解变压器各种绕线工艺
一、传统变压器篇单路输出 Flyback 及常见的变压器绕组结构红色:初级绕组紫色:辅助绕组黄色:次级绕组特点:辅助绕组位夹在初级、次级中间缺点:1, 临近效应很强,绕组交流损耗大2, 初、次级间的漏感较大,吸收回路损耗较大,效率较低优点:1,工艺结构十分简单,易于制造2,初级外层接电位静止的V+端,易于实现无Y改进的 Flyback 变压器绕组结构(简易型)红色:初级绕组紫色:辅助绕组黄色:次级绕组特点:辅助绕组位于线包最里层,初级在中间、次级在最外边缺点:临近效应很强,绕组交流损耗大优点:1,工艺结构十分简单,易于制造2,初级外层接电位静止的V+端,易于实现无Y3,初次级间漏感较小,吸收回路损耗较小,效率较高改进的 Flyback 变压器绕组结构红色:初级绕组紫色:辅助绕组黄色:次级绕组特点:辅助绕组位于线包最里层,然后分别是初级的一半,次级全部,初级的另一半;缺点:1,次级临近效应很强,绕组交流损耗大2,初级的一半绕组没有任何的静电位层供屏蔽用,无法实现无Y优点:1, 工艺结构复杂,不利于制造;2, 初次级间漏感较小,吸收回路损耗较小,效率较高3, 初级临近效应较小,绕组交流损耗小Flyback 多路输出L3 与L4 之间的漏感,引起交叉调整。
实用的多路输出型高压输出绕组叠在低压绕组之上,双线并绕降低交叉调整功率传输变压器(含正激、推挽、半桥、全桥)合理的绕组结构, 层厚小于2Δ红色:初级绕组紫色:辅助绕组黄色:次级绕组实际变压器的模型虚线内为理想变压器脉冲变压器信号传输失真由于原边及幅边漏感,电阻分量的存在,脉冲在经过变压器后,产生延迟、斜率变缓、振铃、顶降脉冲电流的分解脉冲电流由基波电流及各高次谐波电流组成占空比越小,基波分量越小,高次谐波分量越大,因此线径的选择(穿透深度*2)不能只考虑基波电流的频率输出功率与频率的关系(EE25 单端变换器为例)理论上,对于指定的磁芯,在相同的磁密下,输出功率与频率呈正比,但实际上并非如此,原因有:1,频率升高,穿透深度下降,需要用较小的线径,窗口利用率下降,且绕组层厚与穿透深度的比值增大,交流电阻大增,有效输出功率下降;2,频率增加,绝缘材料的耐压下降,为保证同样的绝缘强度,需要加大绝缘层厚度,进一步降低窗口利用率;3,频率到达某一程度后,磁芯损耗大增,需要适当降底磁通密度(具体请参考磁损表)LLC 变压器LLC 电路结构LLC 集成磁件漏感由原边与副边之间的档墙宽度、磁芯的磁导率、以及中柱长度与窗口高度的比值决定红色:初级绕组黄色:次级绕组小漏感的 LLC 集成磁件个别应用中,需要用到较小的漏感,挡墙的宽度较小,安全间距可利用下面的结构来满足。
变压器详细讲解
变压器详细讲解变压器是一种电气设备,主要用于将交流电能从一种电压等级转换为另一种电压等级。
变压器的工作原理基于电磁感应现象,利用两个或多个线圈之间的磁场变化来实现电压的转换。
以下是变压器详细讲解:1. 基本结构:变压器主要由磁性材料制成的铁芯和绕组组成。
铁芯用于传递磁场,绕组则用于承载电流。
绕组通常用导线绕制,并分为高压绕组和低压绕组。
2. 原理:当交流电流通过高压绕组时,会在铁芯上产生磁场。
磁场的变化进而在低压绕组中产生电动势,从而实现电压的转换。
电压转换的大小取决于绕组之间的匝数比例。
3. 分类:根据用途和结构,变压器可分为以下几类:a. 配电变压器:用于配电系统,将高压电能转换为低压电能供给用户。
b. 电力变压器:用于发电、输电和配电系统中,实现电压的升高和降低。
c. 仪用变压器:用于电气测量和控制设备,提供标准电压信号。
d. 特殊变压器:如电炉变压器、整流变压器等,用于特殊场合的电压转换。
4. 参数:变压器的主要参数包括:a. 额定容量:表示变压器能承载的最大功率。
b. 额定电压:表示变压器输入和输出的电压等级。
c. 电压比:高压绕组与低压绕组之间的匝数比例,决定了电压转换效果。
d. 效率:表示变压器将电能转换为磁能和磁能转换为电能的能力。
5. 应用:变压器广泛应用于电力系统、工业生产、家电产品等领域。
例如,在家用电器中,变压器用于调节电源电压,以适应不同设备的电压需求。
6. 变压器的维护与安全:为确保变压器正常运行,需要定期进行检修和维护。
同时,应注意防止变压器过载、短路等事故,确保使用安全。
总之,变压器是一种重要的电气设备,它通过电磁感应实现电压的转换。
了解变压器的工作原理、分类和应用,有助于我们更好地在实际工程中选择和使用合适的变压器。
详解变压器的类型及其结构、参数
详解变压器的类型及其结构、参数变压器的种类很多,可按其用途、结构、相数、冷却方式等不同来进行分类。
1、按用途分类:有电力变压器、特种变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。
2、按结构分类:有双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器。
3、按冷却方式分类:有油浸式变压器、干式变压器。
4、按冷却方式分类:有自然冷式、风冷式、水冷式、强迫油循环风(水)冷方式、及水内冷式等。
5、按铁芯或线圈结构分类:芯式变压器(插片铁芯、C型铁芯、铁氧体铁芯)、壳式变压器(插片铁芯、C型铁芯、铁氧体铁芯)、环型变压器、金属箔变压器、辐射式变压器等。
6、按电源相数分类:单相变压器、三相变压器、多相变压器。
7、按导电材质分类:有铜线变压器、铝线变压器及半铜半铝、超导等变压器。
8、按调压方式分类:可分为无励磁调压变压器、有载调压变压器。
9、按中性点绝缘水平分类:有全绝缘变压器、半绝缘(分级绝缘)变压器。
变压器的结构铁芯和绕组是变压器中较主要的部件,构成了变压器的器身。
主要介绍三相油浸式电力变压器和环氧树脂浇注绝缘的三相干式电力变压器的结构。
1、三相油浸式电力变压器,如下图所示:1-铭牌;2-信号式温度计;3-吸湿器;4-油标;5-储油柜;6-安全气道;7-气体继电器;8-高压套管;9-低压套管;10-分接开关;11-油箱;12-放油阀门;13-器身;14-接地板;15-小车;16压力释放阀(补充:图左上侧)(1)铭牌:在技术参数中具体讲;(2)信号式温度计:热保护装置,监测油和绕组的温度,变压器的寿命取决于它的运行温度(3)吸湿器:吸湿器又名呼吸器,常用吸湿器为吊式吸湿器结构。
吸湿器内装有吸附剂硅胶,油枕内的绝缘油通过吸湿器与大气连通,内部吸附剂吸收空气中的水分和杂质,以保持绝缘油的良好性能。
为了显示硅胶受潮情况,一般采用变色硅胶。
变压器工作原理详解
变压器工作原理详解变压器是一种电力设备,广泛应用于电力系统中,用来调整电压的大小。
它的工作原理是基于电磁感应现象和电磁场的作用,通过变换电流和电压的比例来实现电能的传输和分配。
本文将详细介绍变压器的工作原理及其相关知识。
一、什么是变压器变压器由两个或更多的线圈(称为主线圈和副线圈)组成,它们通过磁场耦合在一起。
主线圈通常与电源相连,而副线圈则与负载设备相连。
二、变压器的工作原理变压器的工作原理是基于法拉第电磁感应定律,即变化的磁场可以在导体中产生感应电动势。
当主线圈中的电流变化时,它会产生变化的磁场,进而感应出副线圈中的电动势。
根据电磁感应定律,感应电动势的大小与主、副线圈之间的磁通量和变化速率有关。
三、变压器的结构和组成变压器由铁芯和线圈组成。
铁芯通常由硅钢片叠压而成,以减少磁场的损耗。
主线圈和副线圈由导线绕制而成,并通过绝缘材料隔开,以免发生短路。
四、变压器的工作模式变压器可以通过两种方式来工作,即电压升高的步升变压器和电压降低的步降变压器。
步升变压器是指副线圈的匝数比主线圈多,从而使输出电压大于输入电压。
步降变压器则是副线圈的匝数比主线圈少,输出电压小于输入电压。
五、变压器的效率变压器的效率是指输出功率与输入功率之间的比值。
在理想情况下,变压器的效率可以达到100%,但在实际应用中,由于电阻、磁滞和涡流等损耗的存在,会导致效率降低。
六、变压器的应用领域变压器广泛应用于电力系统、工业生产和民用电器中。
在电力系统中,变压器用于电能的传输和分配;在工业生产中,变压器用于大型设备的供电;在民用电器中,变压器用于调整家用电器的电压。
七、变压器安全使用的注意事项使用变压器时,应注意以下几点:1. 定期检查变压器的绝缘状况,确保其正常工作;2. 避免变压器过载运行,以免损坏设备或引发火灾;3. 在使用过程中,保持变压器周围的通风良好,避免过热;4. 切勿自行拆卸变压器,以免触电或造成其他安全风险。
综上所述,变压器是一种重要的电力设备,通过电磁感应原理实现电能的传输和分配。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
i1 → Ui i2←
E2
N1: 初级线圈
N2: 次级线圈
Ui & i1→ N1(电生磁)→ Ø 0 → 铁芯 → N2 (磁生电) → i2 & E2
7
Transformer基本原理
Transformer原理
Transformer基本工作原理
对直流信号有隔离效果
→
自耦变压器(Auto Transformer) 应用于可调式电源供应器
4
Transformer基本原理
Transformer原理
基础
相位变更(PHASE) 直流电(DC) .交流电(AC) 电生磁 . 磁生电
电磁感应!!
5
Transformer基本原理
Transformer原理
基础
自感
流过某一线圈回路的电流发生变化 → 产生一个变化的磁场→通过线圈自 身所围曲面的磁通量发生变化→引起感应电动势
互感
流过某一线圈回路的电流发生变化 → 邻近的另一个回路中引起电磁感应 的现象
6
Transformer基本原理
Transformer原理
Transformer基本工作原理
Transformer开路测试
29
Transformer测试
Transformer短路测试
30
END THANKS!
31
Transformer是什么?
变换电能 把电能从一个电路传递到另一个电路的静止装置
3
Transformer概述
Transformer概述 Transformer分类
电源变压器(Power Transformer) 将输入电压转成所须的电压
音频变压器(Audio Transformer) & 通讯变压 (Communications Transformer) 传送各种频率,振幅,波形不同的信号
22
Transformer高频参数概念及计算
Transformer高频概念及计算
插入损耗(Insertion Loss/IL) 返回损耗(Return Loss/RL) 串扰(Cross Talk/CT)
共模抑制比(Common mode rejection/CMRR)
23
Transformer高频参数概念及计算
9
Transformer特性
Transformer阻抗转换
10
Transformer等效线路
Transformer等效线路
电感等效线路 铁心损耗等效线路 绕线损耗等效线路
漏感等效线路
线间电容等效线路 层间电容等效线路
11
Transformer等效线路
电感等效线路
注:差模信号的电压放大倍数Aud与对共模信号的电压放大倍数Auc之比, 称为共模抑制比,英文全称是Common Mode Rejection Ratio, 因此一般用简写CMRR来表示。
27
Transformer测试
Transformer开路测试 Transformer短路测试
28
Transformer测试
插入损耗(Insertion Loss/IL)
24
Transformer高频参数概念及计算
返回损耗(Return Loss/RL)
25
Transformer高频参数概念及计算
串扰(Cross Talk/CT)
26
Transformer高频参数概念及计算
共模抑制比(Common mode rejection/CMRR)
dф1 E1(t)= Ui
i2←
E2
dt
当 Ui为直流电压时,磁通量Ф0的变化率趋近於0,即E2=0 变压器对直流信号相当於开路,具隔离效果(变压器功能之一)
8
Transformer特性
Transformer特性
绝缘隔离(Isolation) 阻抗转换(Matching) 传输信号(Transfer)
Transformer
Harvey Huang
2009.11.12
1
目录
Transformer概述 Transformer原理及特性
Transformer等效线路及频率响应
Transformer相关高频参数概念及计算 Transformer测试
2
Transformer概述
Transformer概述
12
Transformer等效线路
铁心损耗等效线路
13
Transformer等效线路
绕线损耗等效线路
14
Transformer等效线路
漏感等效线路
15
Transformer等效线路
线间电容等效线路
16
Transformer等效线路
层间电容等效线路
17
Transformer等效线路
Transformer等效线路
18
Transformer频率响应
Transformer频率响应等效线路
19
Transformer频率响应
Transformer低频响应
20
Transformer频率响应
Transformer高频响应
21
Transformer频率响应
Transformer全频段响应
