2、工程概况本工程为猫洞35kV变电站-猴场35kV变电站35kV线路新建工程，本工程线路起于猫洞35kV变电站进线间隔（自南向北第2个间隔），止于猴场35kV变电站进线构架挂点（自西向东第2个间隔，新建）。

全线单回架设，线路总长约，其中架设地线段，未架设地线段。

3、基础开挖临近带电体专项施工措施本工程全线基础临近带电体为N4、N5、N6、N26、N34号塔临近带电体。

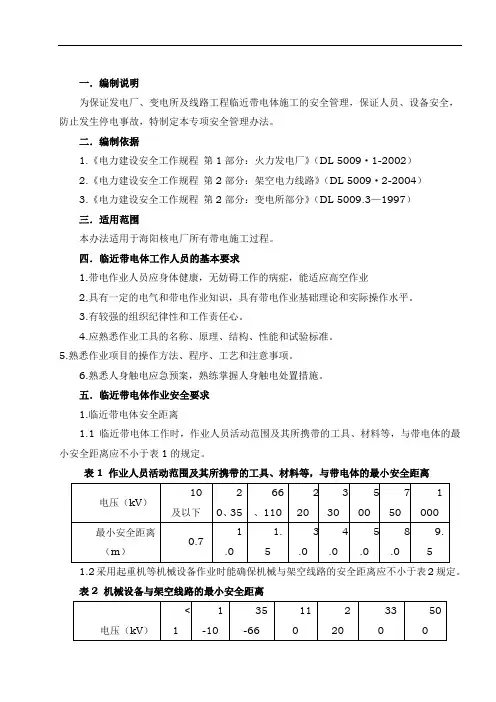

临近带电体安全距离临近带电体工作时，作业人员活动范围及其所携带的工具、材料等，与带电体的最小安全距离应不小于表1的规定。

表1 作业人员活动范围及其所携带的工具、材料等，与带电体的最小安全距离采用挖掘机机械设备作业时能确保机械与架空线路的安全距离应不小于表1规定。

表2 机械设备与架空线路的最小安全距离二、施工方法选择（1）铁塔组立1）采用内悬浮外拉线抱杆组立铁塔，单吊重量较大，有利于分片吊装，大大提高施工进度。

内悬浮外拉线施工需设置外拉线，外拉线不便距离铁塔较近，较近将影响单吊重量，并不能提高施工进度，反而会影响施工进度。

2）内悬浮内拉线抱杆铁塔组立方案，适用于外界环境较差、无法布置外拉线的塔位：由于其拉线设置在铁塔塔身内部，对场地要求低、机动灵活，同时与小钢管抱杆法相比其起吊重量较大。

内拉线内悬浮抱杆组立方案采用的时大截面抱杆，抱杆起立时受到部分场地限制，尤其受附近带电体的限制。

3）小钢管抱杆组立施工方案的特点：工器具配置简单：场地布置简单：适用范围大：对场地环境要求较小：允许起吊重量小。

因此采用小钢管抱杆组立铁塔时更适用于带电体附近铁塔组立。

（2）导地线架设1）带电体在线路侧面，且能满足风偏后电气距离（导地线展放过程中，导引绳、导地线对带电体距离）。

在此条件下，需在放线的过程中，放线两端牵张设备处设置临时接地，临近带电体现场设置专门人员安全监护：附件安装时，在前后耐张塔设置临时接地，临时接地应为新建线路电压等级专用接地线，全线贯通后方可拆除接地：感应电较大时，施工人员应佩戴绝缘手套，穿髙压带电作业服装。

2）带电体在线路侧面，不能满足风偏后电气距离，或是在新建线路下方，均应采取搭设跨越架或承力索式跨越网，以防止触电。

跨越带电体跨越架搭设详见标准化方案《跨越电力线路跨越架搭设施工方案》和《利用承力索跨越带电线路施工方案》。

三、施工措施1、内悬浮外拉线抱杆组立措施1）距离带电体施工时需设置专门安全监护人员现场监护，必要时需办理带电体的带电工作票。

2）采用的抱杆不宜太长，根据现场情况选择初始采用的抱杆长度。

3）根据现场情况对带电体搭设施工架子，对带电体进行有效保护，并防止拉线绳等工器具接触带电体，工器具及塔材对带电体距离严格按《电力建设安全工作规程（第2部分：架空电力线路）》实施。

4）抱杆起立时，尽量避开带电体，必要时需对拉线进行二次更换。

5）根据带电体与铁塔位置，设置上拉线坑的位置，必要时设置前后拉线坑，在抱杆较低时，采用近拉线坑，抱杆起立较高时，采用远拉线坑。

6）拉线跨越带电体时，釆用跨越架将拉线放通。

远拉线受到力，近拉线不受力时才可将近拉线拆除，拆除近拉线时需先拆除拉线坑处，放松张力后，然后拆除抱杆端。

7）组立铁塔吊片时，需选择在方便溜片一侧吊装，当溜片绳受力较大，需采用钢丝绳溜片，应保证钢丝绳等工器具对带电体距离。

8）铁塔组立完成，拆除抱杆时，抱杆需在塔身受力后才能放松抱杆拉线，拉线放松时徐缓慢放松张力，以防拉线绳触及带电体。

2、内拉线内悬浮抱杆组立措施1）距离带电体施工时需设置专门安全监护人员现场监护，必要时需办理带电体的带电工作票。

2）釆用的抱杆不宜太长，根据现场情况选择初始釆用的抱杆长度。

3）根据现场情况对带电体搭设施工架子，对带电体进行有效保护，并防止拉线绳等工器具接触带电体，工器具及塔材对带电体距离严格按《电力建设安全工作规程（第2部分：架空电力线路）》实施。

4）抱杆起立时，尽量避开带电体，必要时需对拉线进行二次更换。

5）组立铁塔吊片时，需选择在方便溜片一侧吊装，当溜片绳受力较大，需采用钢丝绳溜片，应保证钢丝绳等工器具对带电体距离。

风险分析及预控措施临近高压带电体作业施工过程中主要存在机械伤害、触电伤害、车辆伤害、起重伤害等危险因素。

安全预控措施：根据施工过程中的主要风险因素分析，结合现场实际情况，制定临近高压带电体作业施工过程中的安全预防措施。

作业前应针对作业步骤分析其中的风险并制定相应的控制措施。

施工中对潜在的安全风险采取如下流程：危害识别→制定措施（方案）→现场措施确认→技术交底→作业实施与现场监护→完工验收。

进入施工现场首先设置安全施工区域，设置围栏，施工中严禁超出施工围栏进行工作或其他活动。

临近高压带电体作业施工过程风险大，隐患多，是施工重点控制环节之一。

作业前现场负责人应对所有施工人员进行危险点告知、安全技术交底并进行必要的邻近带电作业安全培训。

临近高压线作业区域配专职安全员对施工现场不间断巡逻监控,在车辆进入高压线区域配指挥倒车人员，对施工现场倒车及卸料进行安全监控。

严格遵守机械与架空线路的安全距离（水平、垂直安全距离的规定）。

为防止吊车、挖掘机等机械设备意外碰撞线路，施工现场设专职起重指挥员人员一名，严格控制和监督吊车和挖掘机作业。

技术人员要对施工操作人员作好技术交底并检查作业过程，按照临近高压带电体作业票施工。

进入施工现场人员，必须戴好安全帽，并按规定佩戴安全防护用品和安全工具。

施工前通知甲方和监理做好相关协调工作，在专业人员现场监督下进行作业，落实好各项安全防护工作。

落实机械、人员和安全防护设施，做好现场安全封闭和交通管制。

在临近带电区域内使用吊车、挖掘机等机械设备时，车身应使用不小于16mm2的软铜线可靠接地。

凡从事特种车辆驾驶或操作的人员，必须经过政府职能部门的专业培训持证上岗。

吊装作业过程中，必须有专人进行指挥。

阴雨、雪、雾天及大风等恶劣性天气停止高压线下及附近施工，防止感应电伤人。

施工现场在明显处设立警示牌，写明高压线电压、安全操作距离，防护措施及注意事项。

施工期间发现异常或者检测出机械感应电集中现象，应立即停止作业，不得自行处理，必须立即上报，由专业人员进行解决。

邻近带电线路施工现场负责人、安全员、技术员应到岗到位并设专责监护人，高空作业人员、电工等特殊作业人员应持证上岗。

现场使用的安全带、钢丝绳、钢丝扣子、绞磨等工器具应有合格证，抱杆经外观检查合格后方可使用。

现场的临时拉线不得穿越带电线路，地锚埋设点应在带电线路内侧边导线以内，靠近带电侧的揽风绳应使用绝缘绳。

高空作业人员必须使用工具袋盛装工具材料，严禁上下抛掷工具等物件。

遇有6级以上大风、暴雨、大雾等恶劣天气时应停止高空作业。

4、铁塔组立临近带电体专项施工措施1）施工时需设置专门安全监护人员现场监护，必要时需办理带电体的带电工作票。

2）抱杆组立时应避开带电体。

3）拉线需跨越带电体时，需对带电体搭设跨越架，然后通过绝缘尼龙绳牵放跨越带电体。

4）吊片和升抱杆时，需保证工器具及塔材对带电体距离，工器具及塔材对带电体距离严格按《电力建设安全工作规程（第2部分：架空电力线路）》实施。

5）施工过程中，严防施工传递绳被风吹向带电体侧。

5、跨越架搭设临近带电体专项施工施工措施1）跨越架搭设施工措施主要用于35kV及以下线路跨越施工：2）跨越架搭设前，应事先与带电体管理部门联系，并办理相关手续，必要时需邀请其管理部门现场指导：3）靠近的跨越架材料应采用干燥竹竿或过塑钢竹搭设：4）上下传递工器具时应用绳索传递，严禁抛扔：5）跨越架搭设高度应满足封顶后，封顶网对被跨线距离应满足DL/T5106-1999《跨越电力线路架线施工规程》要求：6）跨越架体对带电体距离也应满足DL/T5106-1999《跨越电力线路架线施工规程》要求：7）跨越架搭设完毕，应设置拉线，保证跨越的稳固，防止受其他影响，造成跨越架倒塌，触及或损坏带电体。

8）跨越架搭设施工过程应设专门安全监护人员进行监护。

6、施工注意事项1）在整个施工过程中，应严格执行公司职业安全卫生管理体系文件，确保施工过程安全顺利进行，跨越带电体施工时须得到带电体运行管理部门同意，并办理相关手续，邀请其现场指导。

2）严格执行《电力建设安全工作规程》中有关工地运输和杆塔组立的规定，施工人员、工器具及塔材对带电体最小距离如下表:3）参加施工作业人员必须熟悉《电力建设安全工作规程》严格遵守有关规定并经考试合格，新工人必须进行三级安全教育，并经考试合格。

4）进入施工现场必须正确佩戴安全帽，高处作业人员必须扎安全带、穿胶底鞋，工作前严禁饮酒。

多人高处作业时应指定一名负责人，负责安全监督，相互照应，密切配合，高处作业区下和起吊构件下方不得有人。

5）进行带电体附近作业时，应由具有带电作业资质的人员进行现场监护。

6）施工前对所使用的安全防护用具、工器具、设备必须按照方案中规定的规格型号进行使用，不得以小代大。

绝缘工具必须定期进行绝缘试验，其绝缘性能应符合下表的规定：并在每次使用前进行外观检查。

7）各种绝缘绳索、封网、竹竿等使用时应处于干燥状态，不沾尘土污物。

现场应摆放在干燥的防水帆布上，不得直接放置在潮湿的地面上。

绝缘工器具的有效长度不得小于下表规定：8）施工中应避免绝缘材料与地面、铁塔等磨挂。

参加跨越施工人员应熟悉施工工器具使用方法、使用范围及额定负荷，不得使用不合格的工器具。

跨越施工用绝缘绳、网，在现场应按规格、类别及用途整齐摆放在防水帆布上。

9）施工中要保持通讯畅通，若信号中断时，要及时停止牵引和紧线。

10）由于作业期间要时刻注意各种工器具与带电体的距离及受力情况，发现隐患及吋进行处理。

11）高处作业避免双层作业，所需工具、材料，上下传递时应用绝缘绳索，严禁抛扔。

12）搬运材料时应注意周围是否有人，两人以上扛运应使用同肩、同起冋落。

13）临时地锚埋设应设专人负责，地锚规格应符合施工方案，马道对地夹角应与拉线对地夹角相一致（不大于45。

）、受力側为下坡地形时，地锚埋深应考虑坡度，经验算后确定其埋深。
