总平面设计建筑设计原理8
建筑设计原理习题(详细答案)

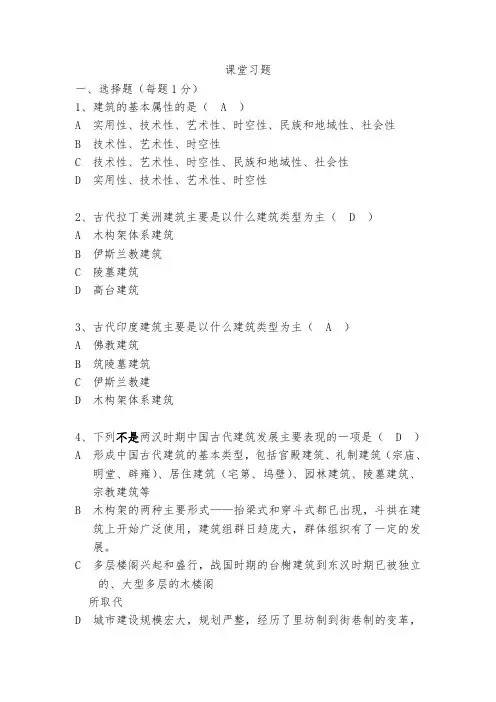

课堂习题一、选择题(每题1分)1、建筑的基本属性的是( A )A 实用性、技术性、艺术性、时空性、民族和地域性、社会性B 技术性、艺术性、时空性C 技术性、艺术性、时空性、民族和地域性、社会性D 实用性、技术性、艺术性、时空性2、古代拉丁美洲建筑主要是以什么建筑类型为主( D )A 木构架体系建筑B 伊斯兰教建筑C 陵墓建筑D 高台建筑3、古代印度建筑主要是以什么建筑类型为主( A )A 佛教建筑B 筑陵墓建筑C 伊斯兰教建D 木构架体系建筑4、下列不是两汉时期中国古代建筑发展主要表现的一项是( D )A 形成中国古代建筑的基本类型,包括宫殿建筑、礼制建筑(宗庙、明堂、辟雍)、居住建筑(宅第、坞壁)、园林建筑、陵墓建筑、宗教建筑等B 木构架的两种主要形式——抬梁式和穿斗式都已出现,斗拱在建筑上开始广泛使用,建筑组群日趋庞大,群体组织有了一定的发展。
C 多层楼阁兴起和盛行,战国时期的台榭建筑到东汉时期已被独立的、大型多层的木楼阁所取代D 城市建设规模宏大,规划严整,经历了里坊制到街巷制的变革,城市面貌发生了较大的改变。
5、下列不是清代建筑发展主要表现的一项是( D )A 园林建筑进入极盛期;藏传佛教建筑兴盛,住宅建筑百花齐放B 单体建筑在明代定性化基础上以规范的形式固定下来,建筑高度程式化C 建筑结构与建筑装饰分离,单体的建筑装饰精细、华丽,甚至由于装饰过分而产生繁缛和堆砌感D 城市建设规模宏大,规划严整,经历了里坊制到街巷制的变革,城市面貌发生了较大的改变6、希腊建筑长期的推敲改进主要集中在这些构件的形式、比例及其相互组合上,这套做法固定后形成了三种主要的柱式:( A )A 多立克柱式爱奥尼克柱式科林斯柱式B 多立克柱式爱奥尼克柱式塔斯干C 爱奥尼克柱式科林斯柱式复合柱式D 爱奥尼克柱式塔斯干复合柱式7、自然环境构思法主要是指( C )A 通过建筑形态、语言、符号等表达其内在的某种哲学或思想内涵,从而使观者产生联想、共鸣或启示B 建筑通过形象(含总平面、平面、立面及内外装饰)表达或蕴涵某一主题思想,从而增加建筑文化含量C 新建筑根据所处环境原有的道路、景观及建筑布局、形态、形式、风格、材料、色彩以及特点、个性等进行构思,从而达到新旧环境与建筑的谐调平衡。
《房屋建筑学》课后习题答案

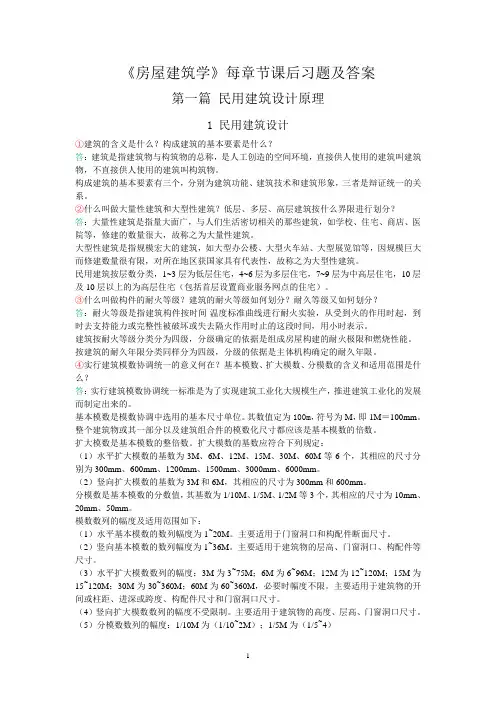

《房屋建筑学》每章节课后习题及答案第一篇民用建筑设计原理1 民用建筑设计①建筑的含义是什么?构成建筑的基本要素是什么?答:建筑是指建筑物与构筑物的总称,是人工创造的空间环境,直接供人使用的建筑叫建筑物,不直接供人使用的建筑叫构筑物。
构成建筑的基本要素有三个,分别为建筑功能、建筑技术和建筑形象,三者是辩证统一的关系。
②什么叫做大量性建筑和大型性建筑?低层、多层、高层建筑按什么界限进行划分?答:大量性建筑是指量大面广,与人们生活密切相关的那些建筑,如学校、住宅、商店、医院等,修建的数量很大,故称之为大量性建筑。
大型性建筑是指规模宏大的建筑,如大型办公楼、大型火车站、大型展览馆等,因规模巨大而修建数量很有限,对所在地区获国家具有代表性,故称之为大型性建筑。
民用建筑按层数分类,1~3层为低层住宅,4~6层为多层住宅,7~9层为中高层住宅,10层及10层以上的为高层住宅(包括首层设置商业服务网点的住宅)。
③什么叫做构件的耐火等级?建筑的耐火等级如何划分?耐久等级又如何划分?答:耐火等级是指建筑构件按时间-温度标准曲线进行耐火实验,从受到火的作用时起,到时去支持能力或完整性被破坏或失去隔火作用时止的这段时间,用小时表示。
建筑按耐火等级分类分为四级,分级确定的依据是组成房屋构建的耐火极限和燃烧性能。
按建筑的耐久年限分类同样分为四级,分级的依据是主体机构确定的耐久年限。
④实行建筑模数协调统一的意义何在?基本模数、扩大模数、分模数的含义和适用范围是什么?答:实行建筑模数协调统一标准是为了实现建筑工业化大规模生产,推进建筑工业化的发展而制定出来的。
基本模数是模数协调中选用的基本尺寸单位。
其数值定为100m,符号为M,即1M=100mm。
整个建筑物或其一部分以及建筑组合件的模数化尺寸都应该是基本模数的倍数。
扩大模数是基本模数的整倍数。
扩大模数的基数应符合下列规定:(1)水平扩大模数的基数为3M、6M、12M、15M、30M、60M等6个,其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。
建筑设计及原理

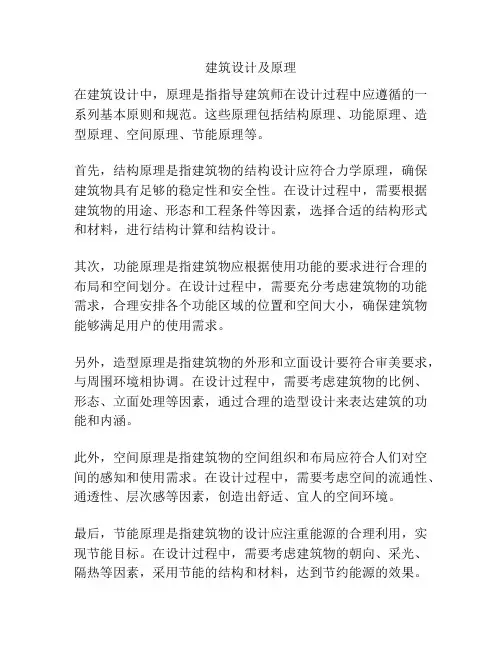

建筑设计及原理
在建筑设计中,原理是指指导建筑师在设计过程中应遵循的一系列基本原则和规范。
这些原理包括结构原理、功能原理、造型原理、空间原理、节能原理等。
首先,结构原理是指建筑物的结构设计应符合力学原理,确保建筑物具有足够的稳定性和安全性。
在设计过程中,需要根据建筑物的用途、形态和工程条件等因素,选择合适的结构形式和材料,进行结构计算和结构设计。
其次,功能原理是指建筑物应根据使用功能的要求进行合理的布局和空间划分。
在设计过程中,需要充分考虑建筑物的功能需求,合理安排各个功能区域的位置和空间大小,确保建筑物能够满足用户的使用需求。
另外,造型原理是指建筑物的外形和立面设计要符合审美要求,与周围环境相协调。
在设计过程中,需要考虑建筑物的比例、形态、立面处理等因素,通过合理的造型设计来表达建筑的功能和内涵。
此外,空间原理是指建筑物的空间组织和布局应符合人们对空间的感知和使用需求。
在设计过程中,需要考虑空间的流通性、通透性、层次感等因素,创造出舒适、宜人的空间环境。
最后,节能原理是指建筑物的设计应注重能源的合理利用,实现节能目标。
在设计过程中,需要考虑建筑物的朝向、采光、隔热等因素,采用节能的结构和材料,达到节约能源的效果。
综上所述,建筑设计中的原理包括结构原理、功能原理、造型原理、空间原理和节能原理等。
通过遵循这些原理,建筑师可以设计出具有稳定性、功能性、美观性和节能性的建筑物。
如何做建筑平面设置方案设计

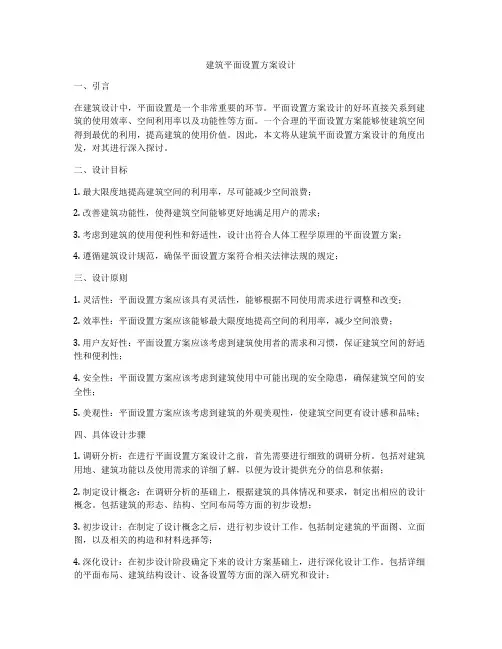

建筑平面设置方案设计一、引言在建筑设计中,平面设置是一个非常重要的环节。
平面设置方案设计的好坏直接关系到建筑的使用效率、空间利用率以及功能性等方面。
一个合理的平面设置方案能够使建筑空间得到最优的利用,提高建筑的使用价值。
因此,本文将从建筑平面设置方案设计的角度出发,对其进行深入探讨。
二、设计目标1. 最大限度地提高建筑空间的利用率,尽可能减少空间浪费;2. 改善建筑功能性,使得建筑空间能够更好地满足用户的需求;3. 考虑到建筑的使用便利性和舒适性,设计出符合人体工程学原理的平面设置方案;4. 遵循建筑设计规范,确保平面设置方案符合相关法律法规的规定;三、设计原则1. 灵活性:平面设置方案应该具有灵活性,能够根据不同使用需求进行调整和改变;2. 效率性:平面设置方案应该能够最大限度地提高空间的利用率,减少空间浪费;3. 用户友好性:平面设置方案应该考虑到建筑使用者的需求和习惯,保证建筑空间的舒适性和便利性;4. 安全性:平面设置方案应该考虑到建筑使用中可能出现的安全隐患,确保建筑空间的安全性;5. 美观性:平面设置方案应该考虑到建筑的外观美观性,使建筑空间更有设计感和品味;四、具体设计步骤1. 调研分析:在进行平面设置方案设计之前,首先需要进行细致的调研分析。
包括对建筑用地、建筑功能以及使用需求的详细了解,以便为设计提供充分的信息和依据;2. 制定设计概念:在调研分析的基础上,根据建筑的具体情况和要求,制定出相应的设计概念。
包括建筑的形态、结构、空间布局等方面的初步设想;3. 初步设计:在制定了设计概念之后,进行初步设计工作。
包括制定建筑的平面图、立面图,以及相关的构造和材料选择等;4. 深化设计:在初步设计阶段确定下来的设计方案基础上,进行深化设计工作。
包括详细的平面布局、建筑结构设计、设备设置等方面的深入研究和设计;5. 完善设计:在深化设计阶段完成后,对设计方案进行进一步完善和优化。
保证设计方案的完整性和可行性;6. 审查评估:在完成设计方案后,进行审查评估工作。
建筑方案设计过程中的设计原则及关键点分析

建筑方案设计过程中的设计原则及关键点分析摘要:我国经济发展十分迅速,智能化水平越来越高,建筑行业的发展成城镇化进程增加了不少的驱动力。
与此同时,所以人们收入获得了提升,对生活水平的需求越来越高,从此不像以往能吃满意就好,如今规定穿的舒服,住得舒服。
因此,根据这样的要求,人们对于建筑定居作用给出了更高的需求。
建筑是建筑中相当重要的一项工作,所以要选用更为有效设计方式,制作出适宜的计划方案,一定要依据建筑具体规定,能够确保建筑充足安全性,以及满足人们美的享受。
关键词:建筑方案;设计过程;设计原则;关键点前言:为了能够使建筑工程项目施工的顺利进行得以切实保障,设计人员需要与各方面的要求相结合,并对各个方面的因素进行综合的考虑,以此来实现建筑方案的初步成型,之后再通过系统的研究,并与具体的要求相结合来进一步优化方案设计。
1、建筑方案设计过程中的设计原则1.1发挥主导性作用设计工作人员是决定全部工程建筑方案设计实际效果的重要因素,对方案具体内容拥有决策权,为了确保设计的可行性、适用范围及艺术创意性,应切实发挥设计人员的导向性功效,进而保证设计过程与施工阶段有序开展。
在设计早期,工作员必须做好准备工作,利用自身丰富多彩理论知识与工作经历挑选出设计环节经常使用的数据和材料,以此作为下一步工作给予重要保障,以防推迟进展。
充沛的准备工作可缓解工作中压力,空出更多时间对设计好一点的方案开展优化与更改,实现及早发现难题妥善处理,以免引起无法挽回的财产损失。
设计过程时应注重细节,一旦发现与数据信息不一致的地区及时整改解决,全面提高方案的可行性与稳定性。
值得注意的是,实际人员是建筑方案的操作主体,对方案质量有着直接影响,应充分发挥其主导性作用,避免出现任何质量安全问题。
设计人员应不断提升自身的专业能力与综合素质,强化责任感与使命感,进而为建筑方案设计贡献自己最大的力量。
1.2遵循自上而下作为影响建筑工程项目开发进度的关键因素,建筑方案设计效果与建筑工程施工进度及施工效率存在着密切联系。
房屋建筑工程图集-平面图立面图剖面图详图

内墙: 内墙起承重及分隔空间的作用
墙
外墙: 外墙起承重、保护及围护作用
3、楼地面 楼面和地面是楼房中水平方向的承重构件,除承受荷载外,楼面
在垂直方向上将房屋空间分隔成若干层。 4、屋面
屋面是房屋顶部围护和承重的构件。
它和外墙组成了房屋的外壳,起围护作用,抵御自然界中风、雨、雪、太
阳辐射等条件的侵蚀,同时又承受各种作用。
66
二、房屋建筑工程图的分类
一套房屋工程图,根据其内容和作用不同,一般分为: (1)施工首页图(简称首页图) 包括图纸目录和设计总说明。
包括总平面图、平面图、立面图、剖 (2)建筑施工图(简称建施)
面图和构造详图等。 (3)结构施工图(简称结施) 包括结构设计说明、结构布置平面图和
各种结构构件的结构详图。
建造一幢房屋需要经历设计和施工两个过程 设计时需要把想象的房屋用图形表达出来,这种图形统称为房屋 建筑工程图,简称房屋建筑图。
设计过程包括两个阶段:
初步设计阶段 根据使用单位提出的设计要求、技术条件,进行初步 设计
技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题,供施工单位进行施工
99
五、建筑设计总说明
设计依据:立项,规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法:地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
(2)经各省、市、自治区等地方批准的通用标准图集,供本地区使用。
(3)各设计单位编制的标准图集,供本单位设计的工程使用。 全国通用的标准图集,通常采用“J×××”或“建×××”代号表示
建筑物平面设计原则

2. 辅助房间:例如住宅中的厨房、浴室、厕所、贮藏室等; 公共建筑中的厕所、贮藏间以及各种电气、水暖等设备 用房。
交通联系部分是建筑物中各个房间之间、楼层之
间和房间内外之间联系通行的面积,即各类建筑 物中的走廊、门厅、过厅、楼梯、坡道,以及电 梯和自动楼梯等所占的面积。
设计原理与使用房间基本一致,但 有自己的特点,主要是设备布置的问 题。
厕所
❖厕所的平面尺寸
• 确定设备的规格数量。
厕所卫生设备主要有大便器、小便器、洗手盆、污 水池等。另可见[厕所设备及组合尺寸]图所示
一般民用建筑每一个卫生器具可供使用的人数参考
• 再确定其平面尺寸。
厕所的平面形式可分为两种,一种是公共厕所。另 一种是专用厕所。见[住宅卫生设备及布置方式]图、
人流通畅:净宽≥两股人流, 紧急情况下的安全疏散: 搬运家具设备的需要 兼有其他功能时应加宽
3. 长度
➢对消防疏散的影响最大
直接影响火灾时紧急疏散人员所需要的时间 (该时间限度与建筑物的耐火等级有关
走道的长度应根据建筑性质、耐火等级及防火规 范来确定,如下图。最远房间出入口到楼梯间安 全出入口的距离必须控制在一定的范围内,见表 [房间门至外部出口或封闭楼梯间的最大距离 (m)]所示。
走廊长度
走道的采光
走道的采光:一般应直接采光并符合规范。 内走道采光方式:
走道尽端开窗, 利用门厅、过厅、楼梯间或两侧房间设高窗。 走道中设开敞空间或内外廊相结合:图
走廊采光
二、门厅和过厅
交通的枢纽,主要起接纳人流和分配人流的作用。 有时兼有其他功能。 门厅面积:根据建筑的使用性质、规模及标准确定, 门厅形式:从布局上分对称和非对称式。图 设计要求: 应处于总平面中明显而突出的位置。 人流导向明确,减少相互交叉干扰。图 例
建筑设计原理习题(详细答案)学习资料

建筑设计原理习题(详细答案)课堂习题一、选择题(每题1分)1、建筑的基本属性的是( A )A 实用性、技术性、艺术性、时空性、民族和地域性、社会性B 技术性、艺术性、时空性C 技术性、艺术性、时空性、民族和地域性、社会性D 实用性、技术性、艺术性、时空性2、古代拉丁美洲建筑主要是以什么建筑类型为主( D )A 木构架体系建筑B 伊斯兰教建筑C 陵墓建筑D 高台建筑3、古代印度建筑主要是以什么建筑类型为主( A )A 佛教建筑B 筑陵墓建筑C 伊斯兰教建D 木构架体系建筑4、下列不是两汉时期中国古代建筑发展主要表现的一项是( D )A 形成中国古代建筑的基本类型,包括宫殿建筑、礼制建筑(宗庙、明堂、辟雍)、居住建筑(宅第、坞壁)、园林建筑、陵墓建筑、宗教建筑等B 木构架的两种主要形式——抬梁式和穿斗式都已出现,斗拱在建筑上开始广泛使用,建筑组群日趋庞大,群体组织有了一定的发展。
C 多层楼阁兴起和盛行,战国时期的台榭建筑到东汉时期已被独立的、大型多层的木楼阁所取代D 城市建设规模宏大,规划严整,经历了里坊制到街巷制的变革,城市面貌发生了较大的改变。
5、下列不是清代建筑发展主要表现的一项是( D )A 园林建筑进入极盛期;藏传佛教建筑兴盛,住宅建筑百花齐放B 单体建筑在明代定性化基础上以规范的形式固定下来,建筑高度程式化C 建筑结构与建筑装饰分离,单体的建筑装饰精细、华丽,甚至由于装饰过分而产生繁缛和堆砌感D 城市建设规模宏大,规划严整,经历了里坊制到街巷制的变革,城市面貌发生了较大的改变6、希腊建筑长期的推敲改进主要集中在这些构件的形式、比例及其相互组合上,这套做法固定后形成了三种主要的柱式:( A )A 多立克柱式爱奥尼克柱式科林斯柱式B 多立克柱式爱奥尼克柱式塔斯干C 爱奥尼克柱式科林斯柱式复合柱式D 爱奥尼克柱式塔斯干复合柱式7、自然环境构思法主要是指( C )A 通过建筑形态、语言、符号等表达其内在的某种哲学或思想内涵,从而使观者产生联想、共鸣或启示B 建筑通过形象(含总平面、平面、立面及内外装饰)表达或蕴涵某一主题思想,从而增加建筑文化含量C 新建筑根据所处环境原有的道路、景观及建筑布局、形态、形式、风格、材料、色彩以及特点、个性等进行构思,从而达到新旧环境与建筑的谐调平衡。
旅馆建筑方案设计《建筑设计原理》

Back
9.5 旅馆建筑方案设计
9.5.3 旅馆的功能组成及功能分析
(1 现代旅馆不论类型、规模、等级如何,其最基本的功
能组成部分包括入口接待、住宿、餐饮、公共活动、后勤 服务管理五大部分(图9.154),各分区之间的关系见图 9.155。
随着社会的发展,旅馆除了以住宿、饮食、宴会或会 议为三大支柱外,正逐步成为社会交际、文化交流、信息 情报传递的重要社会活动场所。因此,旅馆的功能组成越 来越复杂,功能内容越来越丰富(图9.156)
9.5 旅馆建筑方案设计
b 员工生活部分(员工更衣、厕浴、员工餐厅、员工 休息室等)
c 后勤服务部分(洗衣房、各类库房、垃圾房、客房 管理部等)
⑥停车部分包括地面停车场、地下车库、自行车停车 处。
⑦机房与工程维修部分包括:
a 各类机房(锅炉房、变配电室、冷冻机房、煤气表
房与煤气调压站、空调机房、防灾中心、保安中心、电话
(3
旅馆规模一般用床位总数或客房总数来衡量。旅馆规 模应根据城市的发展和客源情况,经过科学论证后确定, 要避免盲目建设。旅馆规模见表9.35,我国招待所规模见 表9.36 (见P379)
由于规模、等级、性质、经营方式不同,旅馆建筑的 组成相差甚大,但一般由下列五部分组成。我国不同等级 旅馆设置设施标准参考见表9.37 (见P380)
9 综合实训课题
Back
9.5 旅馆建筑方案设计
图9.150 穿过建筑物的消防通道
9 综合实训课题
Back
9.5 旅馆建筑方案设计
图9.151 分散式布局
9 综合实训课题
Back
9.5 旅馆建筑方案设计
图9.152 集中式布局(上海城市酒店)
房屋建筑学课后习题答案

1 民用建筑设计①建筑的含义是什么.构成建筑的根本要素是什么.②什么叫做大量性建筑和大型性建筑.低层、多层、高层建筑按什么界限进展划分.③什么叫做构件的耐火等级.建筑的耐火等级如何划分.耐久等级又如何划分.④实行建筑模数协调统一的意义何在.根本模数、扩大模数、分模数的含义和适用围是什么.⑤两阶段设计与三阶段设计的含义和适用围是什么.⑥建筑工程设计包括哪几个方面的容.2 建筑平面设计⑴平面设计包含哪些根本容.⑵确定房间面积大小时应考虑哪些因素.试举例分析。
⑶影响房间形状的因素有哪些.试举例说明为什么矩形房间被广泛采用。
⑷房间的尺寸指的是什么.确定房间尺寸应考虑哪些因素.⑸如何确定房间门窗数量、面积大小、具体位置.⑹辅助使用房间包括哪些房间.辅助使用房间设置应满足哪些问题.⑺交通联系局部包括哪些容.如何确定楼梯的数量、宽度和选择楼梯的形式.⑻举例说明走道的类型、特点及适用围。
⑼影响平面组合的因素有哪些.如何运用功能分析法进展平面组合.⑽走道式、套间式、大厅式、单元式等组合形式的特点和适用围是什么.⑾基地环境对平面组合有什么影响.试举例说明。
⑿建筑物如何争取好的朝向.建筑物之间的间距如何确定.3 建筑剖面设计⑴如何确定房间的剖面形状.试举例说明。
⑵什么是层高、净高.确定层高与净高应考虑哪些因素.试举例说明。
⑶房间窗台高度如何确定.试举例说明。
⑷室外地面高差由什么因素决定.⑸确定建筑物的层数应考虑哪些因素.试举例说明。
⑹建筑空间组合有哪几种处理方式.试举例说明。
⑺建筑空间的利用有哪些手法.4 建筑体型及立面设计⑴影响体型及立面设计的因素有哪些.⑵建构筑图中的统一与变化、均衡与稳定、韵律、比照、比例、尺度等的含义是什么.并用图例加以说明。
⑶建筑物体型组合有哪几种方式.并以图例进展分析。
⑷简要说明建筑立面的具体处理手法。
⑸体量的联系与交接有哪几种方式.试举例说明。
5建筑构造概论⑴学习建筑构造的目的何在.⑵建筑物的根本组成有哪些.它们的主要作用是什么.⑶影响建筑构造的主要因素有哪些.⑷筑构造设计应遵循哪些原那么.6墙体与根底⑴述墙体类型的分类方式及类别。
总平面图设计教程

首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1
用地红线 周 围 街 区
4
2
周 围 街 区
3
道路线
图3-1 绘制建筑红线及道路线
A
B
C
图3-2 绘制建筑定位轴线
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
2.建筑定位轴线 根据建筑旳使用要求,与周围环境旳地形、地貌旳关系,布置建
筑及周围辅助用房,根据实际条件,从全局角度,合理拟定建筑朝 向。(绘制成果如图3-2所示 )
3.绘制停车位及辅助用房 1)绘制停车位 (绘制成果如图3-3所示 )
2)绘制辅助用房 (绘制成果如图3-4所示 )
用地红线
图3-3 绘制停车位
首页 向上 向下 未页 返回
图3-4 绘制辅助用房
AutoCAD全套建筑图纸设计教程
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1.初步设计阶段
初步设计是供主管部门审批而提供旳文件,也是技术设计和 施工图设计旳根据。其主要任务是提出设计方案,即根据设计 任务书旳要求和搜集到旳必要基础资料、结合基地环境、综合 基地环境、综合考虑技术经济条件和建筑艺术旳要求,对建筑 总体布置、空间组合进行旳合理安排,提出两个或多种方案供 建设单位选择。初步设计旳图纸和文件一般涉及设计阐明书、 设计图纸、主要设备材料表和工程概算等四部分,详细旳图纸 和文件有:设计总阐明、建筑总平面图、各层平面图、剖面图 、立面图、工程概算书。大型民用建筑与其他主要工程,必要 时需要绘制透视图、鸟瞰图或制作模型。
4.调入建筑屋顶平面图
在完毕基地旳停车场,辅助用房旳绘制,在此小节中将把建筑 主体安顿入总平面图中。正如前文提到旳,总平面图是最先绘制 旳,又是最终才完毕旳。一般进行到这一步时,作为建筑设计师 往往要根据有关规范、工作经验等,以甲方所提供旳设计任务书 为蓝本进行建筑旳平、立、剖面图旳设计和绘制。在几乎全部完 毕这些图纸后,再回过头来整顿总平面图。换言之,总平面图旳 完毕是在绘制完毕建筑旳屋顶平面图后才可能进行旳。接下来先 暂跳过平、立、剖面图旳绘制,完毕总平面图。 1)使用插入命令,如图 3-5所示。 2)插入住宅楼屋顶平面图如图3-6所示。
《建筑制图与识图》经典教案--第八章 建筑施工图

第八章建筑施工图第1-2节§8—1 概述§8—2 建筑总平面图一.教学目的了解房屋的组成,房屋施工图的设计过程、设计内容.熟识施工图中常用的各种符号。
掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。
二.教学重点讲课重点:施工图中常用符号建筑总平面图的图示内容,绘制方法。
三。
教学难点有序地讲解房屋的组成,不显得杂乱无序.索引符号的使用学生容易混淆。
总平面图的图示内容应事先整理好讲解的顺序。
四。
布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所,与人们关系密切相关。
房屋建筑图:将一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容,按照“国标”的规定,用正投影方法详细准确地画出的图样.它是用以指导施工的一套图纸,所以又称为“施工图”.一。
房屋的组成及其作用组成:基础(梁)、回填土(不是房屋的一部分),墙(内外墙)、地面、楼面、屋面(隔热层、女儿墙、檐口线)、楼梯(雨蓬、休息平台、安全板、梯间窗)、户门(房门)、梁、柱、窗户(窗台板、窗扇)其它细部构件(阳台、勒脚、散水、排水沟、防潮层、雨水管)。
注意前后顺序的安排。
二。
施工图的产生及其分类房屋建造需两个阶段:设计、施工。
房屋建筑图(施工图)的设计也需两个阶段:初步设计、施工图设计.(对一些复杂工程,还应增加技术设计(扩大初步设计)阶段,为调节各工种的矛盾和绘制施工图作准备)(一)初步设计阶段1。
设计前的准备2.方案设计3.绘制初步设计图(二)施工图设计阶段-—注意是将已经批准的初步设计图,按照施工的要求给予具体化。
一套完整的施工图,应包括:1。
图纸目录2.设计总说明3。
建筑施工图(建施)4。
结构施工图(结施)5。
建筑装修图6。
设备施工图(设施)三.施工图的图示特点1。
施工图中的各图样,主要是用正投影法绘制。
2.房屋形体较大,施工图一般采用较小比例绘制。
第二章建筑平、立、剖面图

返回
(五)建筑施工图的有关规定
我国2001年颁布了《房屋建筑制图统一标准》、 《建筑制图标准》、《总图制图标准》等国家制图 标准,在绘制和阅读建筑施工图时,应严格遵守国 家标准中的有关规定。
在本节将介绍建筑施工图图示方法、图示内容和 图示特点,以及阅读施工图的基本方法。
返回
一、房屋施工图概述
(一)房屋基本构件及其作用 (二)房屋施工图内容和用途 (三)房屋施工图的图示特点 (四)阅读房屋图的一般方法 (五)房屋施工图的有关规定
返回
(一)房屋基本构、配件及其作用
建筑物按其使用功能上的不同可分为: 工业建筑(厂房、动力车间等)
详图与被索引图 同在一张图纸上
详图与被索引图 不在同一张图纸上
2 详图编号
详图在本张图上
5 详图编号 8 详图所在图纸的编号
2
详图编号
5
详图编号
3
被索引的图纸编号
注:索引符号用细实线引出,并用直径10mm的细实线圆绘制; 详图符号用直径14mm粗实线绘制。
4、图例及代号
在房屋施工图中,众多房屋构配件、材料等均应使 用国家标准中规定的图例、代号来表示。
建筑物相对距离。
返回
(四)施工总说明
施工总说明一般包括:工程概况(如工程名称、 位置、建筑规模、建筑技术经济指标以及绝对标高与 相对标高间的关系等);结构类型,主要结构的施工 方法,以及对图纸上未能详细注写的用料、做法或需 统一说明的问题进行详细说明,构件使用或套用标准 图的图集代号等。
返回
三、建筑平面图
对多层楼房,原则上每一楼层均要绘制一个平面图,并在平 面图下方注写图名(如底层平面图、二层平面图等);若房屋某 几层平面布置相同,可将其作为标准层,并在图样下方注写适用 的楼层图名(如三、四、五层平面图)。若房屋对称,可利用其 对称性,在对称符号的两侧各画半个不同楼层平面图。
房屋建筑学课件chp8建筑平面设计

该案例在流线组织上非常顺畅,各个功能区域之间的联 系便捷,减少了不必要的交通和交叉,提高了建筑的效 率和舒适性。
优秀建筑平面设计案例二总结词:创意独特 总词:艺术性高 总结词:绿色环保
详细描述:该案例在平面设计中融入了独特的创意,使 得建筑具有鲜明的个性和特色,给人留下深刻的印象。
详细描述:该案例在平面设计上充分考虑了艺术性,通 过巧妙的构思和设计,使得建筑成为一件艺术品,给人 以美的享受。
采光与通风
安全性与无障碍设计
充分考虑住宅的采光和通风需求,合理安 排窗户和通风口的位置,保证室内光线充 足和空气流通。
注重住宅的安全性,合理规划逃生通道和 防火设施,同时考虑无障碍设计,满足特 殊人群的需求。
商业建筑平面设计
商业空间规划
根据商业类型和经营需求,合理规 划商铺、展示区、休息区等功能空 间,注重空间的开放性和流畅性。
详细描述
人性化设计理念在建筑平面设计中越来越受到关注。它注重研究人的行为习惯、心理需求和人体工程 学原理,以创造一个舒适、便捷、富有情感的建筑空间。人性化设计理念不仅关注建筑的功能和美观 ,更注重人的感受和体验,让建筑更好地服务于人类。
智能建筑设计理念
总结词
智能建筑设计理念强调利用先进的信息 技术,实现建筑的智能化管理和个性化 服务,提高建筑的效率和舒适度。
详细描述
绿色建筑设计理念在建筑平面设计中越来越受到重视。它注重利用可再生能源、采用节能技术、优化建筑布局以 减少对周围环境的干扰。绿色建筑设计理念旨在实现建筑与环境的和谐共生,为人类创造一个健康、舒适、可持 续的居住环境。
人性化设计理念
总结词
人性化设计理念强调以人的需求和感受为核心,通过满足人的心理和生理需求,提高建筑的使用舒适 度和满意度。
《建筑设计基本原理》复习题

1.大厅式组合一般适用于(剧院、电影院、体育馆)建筑类型,不适用于(展览馆)。
单元式组合不适用于(展览馆)。
套间式组合一般适用于(展览馆、陈列馆)建筑类型2.建筑立面的重点处理常采用(均衡)手法.建筑立面的虚实对比,通常是由(门窗的排列组合与墙面的对比)来体现的。
建筑立面中的(台阶)可作为尺度标准,建筑整体和局部通过与它相比较,可获得一定的尺度感。
3.对于大多数建筑物来说,(建筑功能)经常起着主导设计的作用.4.民用建筑中,窗子面积的大小主要取决于(室内采光)的要求。
走道宜有直接采光,解决采光最有效的方式是(利用楼梯间、门厅、过厅采光及走廊端部开窗采光)5.建筑物之间的距离主要依据(防火安全、地区日照条件)的要求确定。
6.一般走道均为双向人流,一股人流宽( 550 )mm 左右。
一般房间门的洞口宽度最小为(900)mm,厨房、厕所等辅助房间门洞的宽最小为( 700 )mm.一般民用建筑中的生活、学习或工作用房、窗台的高度为(900mm )。
为便于开启,门扇的宽度通常在(1000mm)以内.门的宽度(1200-1800mm )时,一般采用双扇门.中学普通教室设计中,为满足视听要求,第一排课桌前沿到黑板的水平距离不宜小于(2.0m),最后一排课桌的后沿与黑板的水平距离不宜大于(8.5m),前排边座的学生与黑板远端形成的水平视角不应小于(30°)影剧院中观众厅的疏散门的净宽不应小于(1400mm)mm。
公共建筑的走道净宽一般不应小于两股人流通行时所需的宽度,因此,走道的净宽一般不应小于(1100mm)mm。
7.房间的剖面形状主要是根据(使用功能 )要求确定的。
8.建筑外部形象包括(体型)及(立面)两个部分。
9.民用建筑包括居住建筑和公共建筑,其中(公寓)属于居住建筑.10.在建筑设计中,对于大型的比较复杂的工程,一般采用( 3个 )设计阶段.建筑设计过程分为两阶段设计或三阶段设计,两阶段设计是指初步设计和施工图设计两个阶段,一般的工程多采用两阶段设计。
建筑制图知识

绝对标高 青岛某处黄海海平面定为标高零点,总平面图中的室外地面标高即为绝对标高;相对标高以底层室内主要地坪标高定为相对标高的零点。
平面图上注法
总平面图上室外标高注法
索引符号和详图符号
指北针
用细实线绘制,直径24mm
常用建筑材料的图例
零件、钢筋、杆件、设备等编号
用细实线绘制,直径建筑轮廓、等高线等符合投影关系外,其它内容都是根据国家标准《总图制图标准》等中所规定的图例符号来表明。总平面图是总体设计的产物,具有全局性的指导作用。总平面图的形成:将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样,即为总平面图。
2 从立面图上了解建筑的高度。
建筑立面图的识读
了解建筑物的装修做法。了解立面图上的索引符号的意义。了解其它立面图。建立建筑物的整体形状。
建筑剖面图的形成
建筑剖面图
剖面图的形成
假想用一平行于某墙面的铅垂剖切平面将房屋从屋顶到基础全部剖开,把需表达的部分投射到与剖切平面平行的投影面上而成。剖面图表示房间内部的结构或构造形式、分层情况和各部位的联系、材料及其高度等。
楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修做法。
楼梯详图一般包括平面图、剖面图及踏步、栏板详图等,并尽可能画在同一张图纸内。平、剖面图的比例要一致,以便对照看图。踏步、栏板详图比例要大些。
楼梯详图分建筑详图和结构详图,并分别绘制。较简单的现浇钢筋混凝土楼梯,可合并绘制。
楼梯平面图
一般每一层楼都应画一楼梯平面图。三层以上的房屋,若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时,通常只画出底层、中间层和顶层三个平面图即可。
总平面设计要点

总平面设计要点你知道吗?总平面设计也是平面设计的一种,但是一般很少有人了解到它。
以下是有店铺为大家整理的总平面设计要点,希望能帮到你。
总平面设计要点一、交通分析1、车行道:注意从主干道进出小区路线是否顺畅;地下车库出入口与小区路、城市道路间的关系。
(1)小区通路出入口应距大中城市主干道交叉口的距离自道路红线交点量起,不应小于80m,次干道不小于70m。
(2)小区内道路至少应有两个出入口;住宅区内主要道路至少应有两个方向与外围道路相连接;机动车对外出入口数应控制其出入口间距不应小于150米。
人行出入口间距不宜超过80 米,当建筑物长度超过80米时,应在底层加设人行通道。
(3)住宅区内尽端式道路的长度不宜大于 120米,并应设不小于12米×12米的回车场地。
(4)当住宅区内道路纵坡在10%以上且坡超过30米时,应设步行梯道,每段梯步不得少于3级,每15级左右应设置高度不小于1.5米的缓冲平台,并在坡道旁附设推自行车的坡道。
(5)住宅区内道路最小转弯半径,视道路等级而不同,除满足消防车通行的规定外,宜采用9米~20米,最小可采用5米,会车最小视距为30米,停车视距为15米~20米;机动车、非机动车和人行道的横坡宜采用1%~2%。
(6)住宅区内各级道路宽度宜为:a、小区路路面宽度为5米~8米,建筑控制线宽度不宜小于10米;组团路路面宽度为3米~5米,b、建筑控制线宽度不宜小于8米;c、宅间小路路面宽度不宜小于2.5米。
2、人行道:研究人的活动模式;人车分流设计。
(1)城市中人行交通系统规划应以行人流量的大小和流向为依据,并结合建筑功能的需要,组成空中、地下和地面的人行交通系统。
(2)住宅区内人流量115~150人/分,人行道宽度3.5米;75~115 人/分,人行道宽度3.0米;小于75人/分人行道宽度2.0米;很少人流量,人行道宽度1.5米。
3、消防车道:坡度;与建筑物间距;回车场;(参见防火设计规范)地下室顶板对路面的降板处理;排水;荷载。
施工总平面布置原则及要求

施工总平面图施工总平面图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二)一切为全工地施工服务的临时设施的布置位置,包括:(1)施工用地范围,施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置,临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。
(三)永久性测量放线标桩位置许多规模巨大的建筑项目,其建设工期往往很长。
随着工程的进展,施工现场的面貌将不断改变.在这种情况下,应按不同阶段分别绘制若干张施工总平面图,或者根据工地的变化情况,及时对施工总平面图进行调整和修正,以便符合不同时期的需要。
二、施工总平面图设计的原则(1)尽量减少施工用地,少占农田,使平面布置紧凑合理。
(2)合理组织运输,减少运输费用,保证运输方便通畅。
(3)施工区域的划分和场地的确定,应符合施工流程要求,尽量减少专业工种和各工程之间的干扰。
(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活.(6)满足安全防火、劳动保护的要求。
三、施工总平面图设计的依据(1)各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
(2)建设地区的自然条件和技术经济条件。
(3)建设项目的建筑概况、施工方案、施工进度计划,以便了解备施工阶段情况,合理规划施工场地。
