室内配线工程
室内装修铺设电线实施方案
室内装修铺设电线实施方案
室内装修时，电线的铺设是一个非常重要的环节，它关系到整个装修工程的安全和美观。
因此，在进行室内装修时，我们需要制定一个科学合理的电线铺设实施方案，以确保电线的安全性和美观性。
下面，我将为大家详细介绍室内装修铺设电线的实施方案。
首先，我们需要根据实际情况绘制电线铺设的布局图。
在绘制布局图时，需要考虑到家具的摆放位置、插座的位置以及电器的使用位置等因素。
通过绘制布局图，可以清晰地了解电线的走向和连接方式，为后续的铺设工作提供指导。
其次，我们需要选择合适的电线材料。
在选择电线材料时，需要考虑到电线的承载能力、耐磨性和耐高温性能等因素。
同时，还需要根据实际情况选择合适的规格和型号的电线，以确保电线的安全可靠。
接下来，我们需要进行电线的铺设工作。
在进行电线铺设时，需要注意以下几点：首先，要保证电线的走向清晰、整齐，避免出现交叉、纠缠的情况；其次，要保证电线的固定牢靠，避免出现松动、脱落的情况；最后，要保证电线的绝缘性能良好，避免出现漏电、短路的情况。
最后，我们需要进行电线的接线工作。
在进行电线接线时，需要严
格按照电线的颜色和标识进行连接，避免出现接错线的情况。
同时，还需要使用专业的接线工具，确保接线的牢固和可靠。
总的来说，室内装修铺设电线的实施方案需要综合考虑布局图设计、电线材料选择、铺设工作和接线工作等环节，以确保电线的安全性
和美观性。
只有通过科学合理的方案和严格规范的操作，才能保证
室内装修电线的质量和安全。
希望以上内容能够对大家在室内装修
时的电线铺设工作有所帮助。

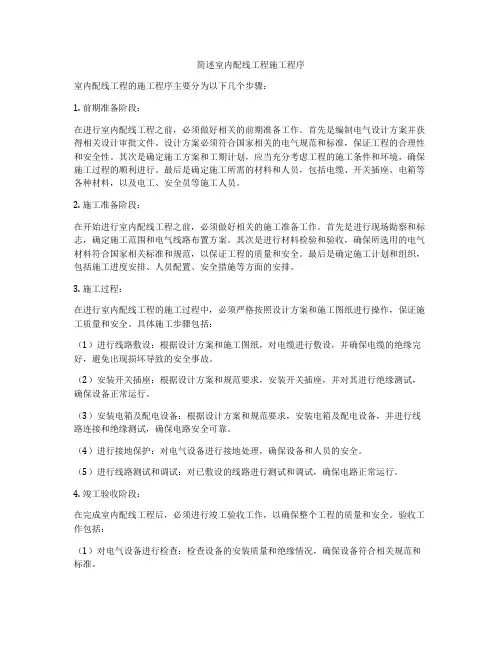

简述室内配线工程施工程序
简述室内配线工程施工程序室内配线工程的施工程序主要分为以下几个步骤：1. 前期准备阶段：在进行室内配线工程之前，必须做好相关的前期准备工作。
首先是编制电气设计方案并获得相关设计审批文件。
设计方案必须符合国家相关的电气规范和标准，保证工程的合理性和安全性。
其次是确定施工方案和工期计划，应当充分考虑工程的施工条件和环境，确保施工过程的顺利进行。
最后是确定施工所需的材料和人员，包括电缆、开关插座、电箱等各种材料，以及电工、安全员等施工人员。
2. 施工准备阶段：在开始进行室内配线工程之前，必须做好相关的施工准备工作。
首先是进行现场勘察和标志，确定施工范围和电气线路布置方案。
其次是进行材料检验和验收，确保所选用的电气材料符合国家相关标准和规范，以保证工程的质量和安全。
最后是确定施工计划和组织，包括施工进度安排、人员配置、安全措施等方面的安排。
3. 施工过程：在进行室内配线工程的施工过程中，必须严格按照设计方案和施工图纸进行操作，保证施工质量和安全。
具体施工步骤包括：（1）进行线路敷设：根据设计方案和施工图纸，对电缆进行敷设，并确保电缆的绝缘完好，避免出现损坏导致的安全事故。
（2）安装开关插座：根据设计方案和规范要求，安装开关插座，并对其进行绝缘测试，确保设备正常运行。
（3）安装电箱及配电设备：根据设计方案和规范要求，安装电箱及配电设备，并进行线路连接和绝缘测试，确保电路安全可靠。
（4）进行接地保护：对电气设备进行接地处理，确保设备和人员的安全。
（5）进行线路测试和调试：对已敷设的线路进行测试和调试，确保电路正常运行。
4. 竣工验收阶段：在完成室内配线工程后，必须进行竣工验收工作，以确保整个工程的质量和安全。
验收工作包括：（1）对电气设备进行检查：检查设备的安装质量和绝缘情况，确保设备符合相关规范和标准。
（2）进行电力检测：对敷设的线路进行电力测试，确保电路正常运行。
（3）进行安全检查：检查电气设备的接地情况和安全措施，确保设备和人员的安全。
室内电气配管配线安装工程施工工艺质量标准
室内电气配管配线安装工程质量管理细则一、施工准备：（1)、作业班组施工前要了解施工意图,熟悉施工现场。
（2）、材料准备：：1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。
镀锌丝:应顺直无背扣，扭接等现象，并具有相应的机械拉力。
2）护口：应根据管径的大小选择相应规格的护口。
螺旋接线钮，应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
3）LC型压线帽：具有阻燃性能氧指数为难27％以上，适用于铝导线2.5mm、4m㎡两种结头压接，分为黄白红、绿蓝五种颜色,可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红）。
4）套管：有铜套管，铜铝过度套管三种，选用时应采用与导线材质，规格相应的套管.5）接线端子(接线鼻），应根据导线的根数和总截面选择相应规格的接线端子。
6)辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。
7）小型工具由各劳务队自备，机具（手尖嘴钳、剥线钳、压接钳、放线架、放线车,电炉、锡锅等），仪表（万用表、兆欧表）应准备齐全，要求能满足施工要求。
(4)、作业条件：1）、配管工程或线槽安装工程配合土建结构施工完毕.2)、土建抹灰完成完成.二、工艺流程：1）选择导线：a、应根据设计图规定选择导线。
进出户的导线宜使用橡胶绝缘导线。
b、相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线,用黄绿相间的导线为保护地线。
2）清扫管路：①清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。
清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净.3）穿带线：①穿带线目的是检查管路是畅通，管路的走向及盒箱的位置是否符合设计要求.②穿带线的方法：一般均采用Φ1。
2～2.0mm的铁丝.穿带线受阻时，应用两面三刀根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起,然后将带线拉出。
4）放线及断线：a、放线前应根据施工图导线的规格，型号进行核对；放线时导线应置于放线架或放线车上。

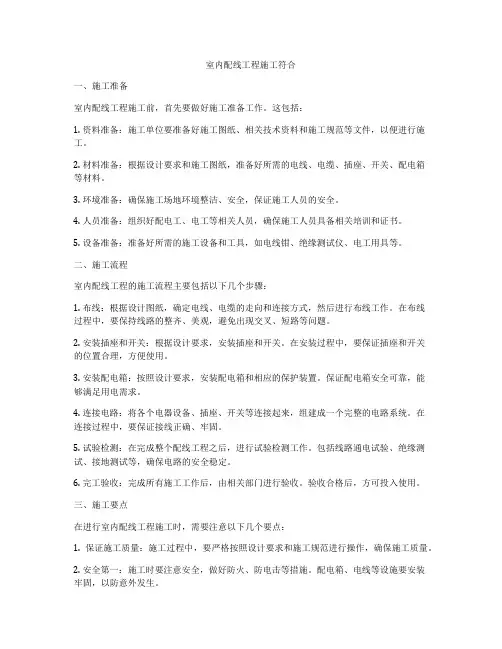

室内配线工程施工符合
室内配线工程施工符合一、施工准备室内配线工程施工前，首先要做好施工准备工作。
这包括：1. 资料准备：施工单位要准备好施工图纸、相关技术资料和施工规范等文件，以便进行施工。
2. 材料准备：根据设计要求和施工图纸，准备好所需的电线、电缆、插座、开关、配电箱等材料。
3. 环境准备：确保施工场地环境整洁、安全，保证施工人员的安全。
4. 人员准备：组织好配电工、电工等相关人员，确保施工人员具备相关培训和证书。
5. 设备准备：准备好所需的施工设备和工具，如电线钳、绝缘测试仪、电工用具等。
二、施工流程室内配线工程的施工流程主要包括以下几个步骤：1. 布线：根据设计图纸，确定电线、电缆的走向和连接方式，然后进行布线工作。
在布线过程中，要保持线路的整齐、美观，避免出现交叉、短路等问题。
2. 安装插座和开关：根据设计要求，安装插座和开关。
在安装过程中，要保证插座和开关的位置合理，方便使用。
3. 安装配电箱：按照设计要求，安装配电箱和相应的保护装置。
保证配电箱安全可靠，能够满足用电需求。
4. 连接电路：将各个电器设备、插座、开关等连接起来，组建成一个完整的电路系统。
在连接过程中，要保证接线正确、牢固。
5. 试验检测：在完成整个配线工程之后，进行试验检测工作。
包括线路通电试验、绝缘测试、接地测试等，确保电路的安全稳定。
6. 完工验收：完成所有施工工作后，由相关部门进行验收。
验收合格后，方可投入使用。
三、施工要点在进行室内配线工程施工时，需要注意以下几个要点：1. 保证施工质量：施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量。
2. 安全第一：施工时要注意安全，做好防火、防电击等措施。
配电箱、电线等设施要安装牢固，以防意外发生。
3. 合理布线：布线时要考虑线路的走向、连接方式等因素，避免出现交叉、短路等问题。
4. 接地保护：在配线工程中，要注意接地保护。
合理设置接地线，确保设备的安全可靠。
5. 保持整洁：施工过程中要保持施工场地整洁，避免杂物堆积，确保施工质量和施工人员的安全。
室内配线施工程序(3篇)
第1篇一、准备工作1. 熟悉施工图纸：根据施工图纸，了解室内配线的设计要求，包括线路走向、设备位置、线路截面等。
2. 材料准备：准备所需的各种导线、线管、线夹、绝缘子、灯具、插座等材料。
3. 工具准备：准备电线剥皮器、电笔、切割机、扳手、螺丝刀等施工工具。
二、定位划线1. 根据施工图纸，确定电器安装位置、线路敷设途径、线路支持件及导线穿过墙壁和楼板的位置等。
2. 使用粉线袋或边缘有尺寸的木板条在墙壁、顶棚等处划出线路走向。
三、预埋支持件1. 在土建抹灰前，对线路所有固定点处打好孔洞。
2. 预埋好支持件，如线槽、线管、线盒等。
四、装设绝缘支持物、线夹1. 将绝缘支持物固定在预埋的支持件上。
2. 将线夹固定在绝缘支持物上。
五、敷设导线1. 根据线路走向，将导线穿入线管或线槽。
2. 在导线穿过墙壁、楼板等处时，使用线盒进行连接。
3. 避免导线接头，若必须接头，则将接头放在接线盒、开关盒或灯头盒内。
六、安装灯具、插座等设备1. 根据施工图纸，确定灯具、插座等设备的安装位置。
2. 使用螺丝刀等工具，将灯具、插座等设备固定在预埋的支持件上。
3. 将导线与灯具、插座等设备连接。
七、测试导线绝缘、连接导线校验1. 使用电笔测试导线绝缘是否良好。
2. 对连接导线进行校验，确保连接牢固、无松动。
八、自检1. 检查线路走向、设备安装位置是否符合施工图纸要求。
2. 检查导线绝缘是否良好，连接是否牢固。
3. 检查线路是否安全、可靠。
九、试通电1. 对室内配线进行试通电，检查线路、设备运行是否正常。
2. 若发现问题，及时进行调整。
十、修补孔洞、清理现场1. 对施工过程中造成的建筑物、构筑物的孔、洞、沟、槽等进行修补。
2. 清理施工现场，确保环境整洁。
室内配线施工程序是一个复杂的过程，需要严格按照施工规范进行。
只有做好每个环节，才能确保室内配线的安全、可靠和美观。
第2篇一、施工准备1. 查阅设计图纸，了解电气系统的设计要求、线路走向、设备布置等。
建筑工程临时用电施工室内配线一般要求范本
建筑工程临时用电施工室内配线一般要求范本建筑工程临时用电施工室内配线是建筑工程施工中重要的一部分，它直接关系到工程质量和安全。
在进行临时用电施工室内配线时，需要遵守相关的法律法规和标准规范，确保施工过程安全可靠。
下面是一份临时用电施工室内配线的一般要求范本，供参考。
一、总体要求1. 临时用电施工室内配线应符合国家建筑电气工程施工和验收规范要求，以及相关标准规范。
2. 施工单位应具备相应的施工资质和专业技术人员，负责施工过程的安全和质量。
3. 施工过程中应有专人进行现场管理，负责现场勘察、技术交底、安全监督等工作。
4. 施工过程中应保证材料的质量，使用符合标准规范的电缆、线管等材料。
5. 施工过程中应防止临时用电配线与其他施工活动相冲突，确保施工进度和质量。
二、施工前准备1. 施工前应进行现场勘察，了解建筑物结构和要求，为配线的路径规划和设计提供依据。
2. 施工前应编制详细的施工图纸和工程方案，包括配线路径、线管布置、接线方式等。
3. 施工前应进行材料准备，保证所需的电缆、线管、插座等材料及时供应。
4. 施工前应进行技术交底，明确施工要求和流程，确保施工人员了解施工规范和要求。
三、施工过程1. 配线线管的布置应符合国家有关规范的要求，避免与其他设备、构件相冲突。
2. 配线线管应整齐美观，固定牢固，避免出现晃动、破损等情况。
3. 电缆的敷设应符合规范要求，应保证电缆不被损坏和压砸。
4. 插座的布置应合理，满足使用需求，避免违反相关安全规范和要求。
5. 施工现场应保持整洁有序，临时用电设备应与其他施工活动区分开，避免相互干扰。
四、接线与绝缘1. 灯具、插座等设备的接线应符合规范要求，确保线缆与设备连接牢固可靠。
2. 进行插座接线时，应保证接地线与零线、相线正确接线，避免发生电流短路等情况。
3. 接线点应进行绝缘处理，确保接线点与外界环境隔离，防止漏电等安全问题的发生。
4. 接线箱内的电缆应有合适的槽口进行引出，保证走线整洁，避免电缆损坏。
室内照明线路配线
选择合适的灯具
根据照明需求和室内装饰风格 ，选择合适的灯具款式和规格
。
布线规划
根据照明布局，规划合理的布 线路径和方式，确保线路安装
方便、美观。
预留扩展空间
在布线规划时，应考虑未来可 能的功能变化和扩展需求，预
留适当的扩展空间。
安全措施与注意事项
遵循电气安全规范
在照明线路设计和安装过 程中，应遵循国家和地方 的电气安全规范，确保安 全可靠。
安全问题与预防措施
总结词
重视安全问题，采取预防措施降低风险。
详细描述
室内照明线路配线涉及到用电安全问题，应采取相应的 预防措施降低风险。例如，定期检查线路和电器设备， 及时发现和修复隐患；不私拉乱接电线，避免使用多路 转接插头；注意电器设备的功率和电流，避免超负荷使 用；采用漏电保护器等安全装置，提高用电安全保障； 教育使用者正确使用电器设备和开关插座，避免误操作 造成安全事故。
为了保护导线不受外界环境的影响和 保证用电安全，需要在导线上包裹绝 缘材料，如聚氯乙烯绝缘线。
配线附件
开关、插座
用于控制照明灯具的开关和提供电源插座，可根据实际需求选择 合适的型号和规格。
配电箱
用于集中控制室内照明线路的电源和分配电能的设备，应选择符合 安全标准的合格产品。
连接器、端子排等附件
用于连接导线、固定线路和方便安装维修，应选用质量可靠的产品。
电路图种类
电路图的识读
电路图分为原理图、接线图、安装图 等，每种图都有不同的用途和表示方 法。
识读电路图需要掌握一定的电气知识， 了解电路中各元件的作用和工作原理， 以及电路的基本控制和保护功能。
电路图符号
电路图中的各种电器元件、导线和连 接件都有规定的符号表示，这些符号 是国际通用的。
室内配管配线工程施工技术交底
6、进配电箱的平立管应用钢管，在基础回填前予埋完。
7、进入各层分电箱的立管应随砌体施工随安设，在砖墙的留槽应用C20砼补齐，补平。
8、宽度大于30CM的配电箱应加过梁，配电箱不能留在梁下。
9、室内穿线应在室内装饰完成后进行。
10、所用电线的规格应符合设计要求及规范规定，并应有出厂合格证，并应按规定抽样做试验。
交底内容
1、一般住宅工程的电气预埋线管采用PVC管，PVC管的保护层不得小于20mm。
2、主管及埋设在砼内的管应随砌体施工预埋好，其他管线可在主体完成、装饰抹灰之前进行。
3、PVC管接头可采用扩管承插，承插时应涂胶合剂，以防止承插脱落和透水。
4、埋设穿线管时，在砖砌上的水平剔槽长度不大于1m，可采用垂直剔槽，管线走顶棚或地面。
11、不同电压，不同回路的交直流电线，不能穿于同一管内。
12、接地(PE)式接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。
13、电线穿管前应清除管内杂物和积水，立管应有保护措施，不进入接线盒(箱)的垂直管在穿线后应密封。
14、多相供电时(如三相四线)电线的颜色应符合下列规定
17、在接线盒内的接头应搪锡，包扎应用橡胶布和黑胶布。
18、绝缘电阻应测试合格，作好记录，并应签证齐全。
19、安装电工应持证上岗。
地线——黄绿相间色
零线——淡蓝色
相线：A相黄色
B相绿色
C相红色
15、BV型绝缘电线的绝缘层厚度应不小于下表规定。
序号
1
2
3
4
5
6
7
8
9
10
电线芯线标称截面积(mm )
《建筑电气施工技术》3 常用室内配线
3.1配线方式及基本规定
3.1.1配线施工前的准备工作
(1)必须全面熟悉施工图纸 ①弄清设计图纸的设计内容及设计意图，对图中选用的电气设备 和主要材料等进行统计，以做好备料工作。 ②注意图纸提出的施工要求。 ③考虑与主体工程和其它工程的配合，确定合理的施工方法。为 防止破坏建筑物的强度和损害建筑物的美观，应配合土建做好预埋 预留工作。同时还应根据规范要求考虑好与其它管线工程的关系， 避免施工时发生位置的冲突，而造成返工。 在熟悉图纸的同时，还必须熟悉有关电气安装工程的技术规范、 工程质量验收规范等有关的技术资料。 (2)做好工具、材料的准备。
件应埋设牢固。
10
3.1配线方式及基本规定
(6)配线工程施工结束后，应将施工中造成的建筑物、 构筑物的孔、洞、沟槽等修补完整。
(7)电气线路经过建筑物、构筑物的沉降缝或伸缩缝 处，应装设两端固定的补偿装置，导线应留有余量。
(8)电气线路沿发热体表面上敷设时，与发热体表面的 距离应符合设计规定。
(9)电气线路与管道间的最小距离，应符合表3.1的规 定。
(2)可靠。室内配线是为了供电给用电设备而设置的，
必须合理布局，安装牢固。
7
3.1配线方式及基本规定
(3)经济。在保证安全可靠运行和发展的可能条件下，
应该考虑其经济性，选用最合理的施工方法，尽量节约材
料。
(4)方便。室内配线应保证操作运行可靠，使用和维修
方便。
(5)美观。室内配线施工时，配线位置及电器安装位置
(2)掌握常用室内配线工程的安装步骤和工艺要求。
(3)掌握导线的连接方法和工艺要求。
2
课题3 常用室内配线
3.1 配线方式及基本规定 3.2 线管配线 3.3 普利卡金属套管的敷设 3.4 线槽敷设布线 3.5 塑料护套线配线 3.6 瓷夹和瓷瓶配线 3.7 钢索布线
第二章室内配线工程共43页PPT资料
图2.4 管端部的弯曲
• （2）线管的切断 • （3）套丝 • （4）钢管防腐 • 3）管路连接 • （1）管与管的连接 • （2）管与盒（箱）的连接 • 4）线管敷设 • （1）暗配管
图2.5 管与管的连接
图2.6 管与盒（箱）的连接
• 对于现浇混凝土结构的电气配管主要采用 预埋方式。例如在现浇混凝土楼板内配管， 当模板支好后，未敷设钢筋前进行测位划 线，待钢筋底网绑扎垫起后开始敷设管、 盒，然后把管路与钢筋固定好，将盒与模 板固定牢。预埋在混凝土内的管子外径不 能超过混凝土厚度的1/2，并列敷设的管子 间距不应小于25 mm，使管子周围均有混 凝土包裹。管子与盒的连接应一管一孔， 镀锌钢管与盒（箱）连接应采用锁紧螺母 或护圈帽固定。
• 配管时，应先把墙（或梁）上有弯的预埋 管进行连接，然后再连接与盒相连接的管 子，最后连接剩余的中间直管段部分。原 则是先敷设带弯曲的管子，后敷设直管段 的管子。对于金属管，还应随时连接（或 焊）好接地跨接线。
• 空心砖隔墙的电气配管也采用预埋方式。 而加气浇混凝土砌块隔墙应在墙体砌筑后 剔槽配管。墙体上剔槽宽度不宜大于管外 径加15 mm，槽深不应小于管外径加15 mm，用不小于M10水泥砂浆抹面保护。
2 室内配线工程
• 电能的输送需要传输导线，导线的布置和 固定称为配线或敷设。根据建筑物的性质、 要求、用电设备的分布及环境特征等的不 同，其敷设或配线方式也有所不同，本章 仅介绍常见的室内配线方式及工艺。
• 2.1 室内配线工程概述 • 1）室内配线方式分类
• 2）室内配线原则 • ①安全。 • ②可靠。 • ③方便。 • ④美观。 • ⑤经济。 • 3）室内配线工程的施工工序 • 4）导线的连接
图2.7 明配管固定方法
室内通讯布线工程施工方案
室内通讯布线工程施工方案一、工程概况1.1 工程名称：XXX公司室内通讯布线工程1.2 工程地址：XXX市XXX区XXX街XXX号1.3 工程概述：该工程是为了满足公司现有和未来的通讯需求，对公司内部各个办公区域进行室内通讯布线的规划和施工。
主要包括局域网布线、电话线路布线、电视线路布线等。
二、施工前的准备2.1 工程测量：施工前需对公司各个办公区域进行测量，确定布线走向和长度。
2.2 材料准备：根据测量结果，确定所需的通讯布线材料，包括网线、电话线、电视线、电缆管道等，并进行采购。
2.3 施工计划：编制详细的施工计划，包括施工步骤、时间安排、人员配置等。
三、施工步骤3.1 施工人员：确定施工队伍，包括电工、布线工、辅助人员等，并进行技能培训和安全教育。
3.2 施工现场：清理施工现场，确保施工区域整洁，并进行安全防护措施。
3.3 布线设计：根据测量结果和布线要求，进行详细的布线设计和路径规划，确保连接稳定、线路清晰。
3.4 管道敷设：在建筑物内墙和天花板内敷设电缆管道，保证通讯线路的隐蔽性和美观性。
3.5 线路铺设：根据设计要求，在电缆管道内铺设网线、电话线、电视线等，保证线路整齐、美观。
3.6 接线连接：进行各种接头和连接的焊接、固定，确保通讯线路的连接稳定可靠。
四、施工质量控制4.1 工程验收：在施工结束后，对已完成的通讯布线进行验收，确保线路连接正常、无损坏。
4.2 质量把关：进行质量把关，确保网线、电话线、电视线等的铺设质量符合相关标准，接头连接牢固。
4.3 安全保障：在施工期间，严格遵守安全规定，确保施工期间无事故发生。
五、施工后的整理5.1 施工清理：清理施工现场，清理掉施工过程中产生的垃圾和杂物，确保施工现场的整洁。
5.2 设备测试：对已完成的通讯线路进行测试，确保各种线路连接正常、信号稳定。
5.3 工程交接：与公司相关部门进行沟通，交接已完成的通讯布线工程，由公司相关人员进行验收。
室内明配线工程资料
.
11
3)钢索吊瓷柱配线
在钢索上进行瓷珠配线和吊管配线的不同处就是把 吊管用的吊卡改成安装瓷珠的吊卡根据敷没导线的不 同，有6线、4线和2线等几种形式。吊卡安装间距不应 大于1.5m,屋内的线问距离不应小于50mm，屋外的线 间距离不应小于100mm.扁钢吊架的终端应加直径不 小于3mm拉线
.
15
（2）线槽敷设
1）线槽敷设要求
①线槽应敷设在干燥和不易受机械损伤的场所 。
②线槽的连接应连续无间断；每节线槽的固定
点不应少于两个；在转角、分支处和端部应有 固定点，并紧贴墙面固定。
③线槽接口应平直、严密，槽盖应齐全、平整 、无翘角。
④固定或连接线槽的螺钉或其他紧固件，紧固 后其端部应与线槽内表面光滑相接。
.
9
（4）施工工艺：
1）钢索安装：
钢索中问固定点问距不应大于12m；
预理加工件的尺寸不应小于120 X 60X 6焊在铁件上的 锚固钢筋的直径不应小于8mm，其尾部要焊成燕尾状。 在钢索土敷设导线及安装灯具后，钢索的弛度不应大于 100 mm.
.
10
2）钢索吊管配线
这种配线就是在钢索上进行管配线。在钢索 上每隔1.5 m设一个扁钢吊卡，扁钢卡子的宽 度不应小于20mm,再用管卡将管子固定在吊卡 上。在灯位处的钢索上，安装吊盒钢板，用来 安装灯头盒。
4）钢索吊塑料护套线配线
钢索吊塑料护套线配线，敷设时从钢索的一端开始 ，可以用铝片将导线直接扎紧在钢索上，铝片卡间距 不应大于50mm，灯头盒的固定和上面所讲的相同， 导线进 入 线盒时，要在距接线盒不大于100mm处进行 固定。
室内外配线的一般规定和要求
室内外配线的一般规定和要求
1、配线与管道间的最小距离：
和蒸汽管道平行时位于管道上方1.0m，管道下方0.5m，和蒸汽管道交叉时0.3m；和暖、热水管平行时位于管道上方0.3m，管道下方0.2m，和暖、热水管道交叉时0.1m。
2、室外绝缘导线和建筑物最小距离：水平敷设时距阳台、平台、屋顶2.5m，距下方窗户0.3m，距上方窗户0.8m；垂直敷设时距阳台窗户的水平距离0.75m；导线距墙壁和构架的距离(挑檐下除外)0.05m。
3、绝缘导线距地面最小距离：水平敷设时室内为2.5m，室外为2.7m；垂直敷设时室内为1.8m，室外为2.7m。
4、瓷瓶、塑料护套线、槽板配线在穿过楼板或墙壁时，应用保护管保护，但穿过楼板必须用钢管保护，其保护高度距地面不应低于1.8m，如在装设开关的地方，可到开关的位置。
5、铜(铝)芯导线的中间连接和分支连接应相应使用熔焊、锡焊、缠绕、线夹或压接法连接，尤其是铝导线更应遵守连接的规定要求。
6、铜、铝两种导线间的连接，应采用铜、铝过渡接头。
多股导线与电气设备连接时，应采用接线卡子压接。
7、导线连接处绝缘层的恢复，应用绝缘带包缠，使其均匀、严密，不低于原有的绝缘强度；在接线端子的端部与导线绝缘层的空隙处，应用绝缘带包缠严密。
8、事故照明、值班用照明、太平灯、路灯等线路应与工作照明分开，接专线回路。
9、照明线路每一分路最大负荷不应超过15A，装接灯数、插座数一般不超过25个。
10、配线工程结束后，应用兆欧表进行绝缘电阻测量，每个分支路导线线间及对地的绝缘电阻值不应小于0.5MΩ。
11、明、暗配线的金属管子及附件，或者电缆的金属外皮应连成一体，并应进行可靠接地(零)。
配管、配线
管材长度4ｍ/根，颜色一般为灰色。管材连接一般为加热承插 式连接和塑料热风焊，弯曲必须加热进行。
特点：耐腐蚀性能较好，不耐高温，属非阻燃型管。适用于腐 蚀性较大的场所明敷设。
一、室内导线敷设方式
2) 半硬阻燃塑料管 也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂
一、室内导线敷设方式
（4）金属波纹管 也叫金属软管或蛇皮管，主要用于设备上的配线，或用于管、
槽与设备的连接等。一般敷设在较小型电动机的接线盒与钢管 口的连接处，用来保护电缆或导线不受机械损伤。
一、室内导线敷设方式
2.瓷夹和瓷瓶配线
瓷夹和瓷瓶配线就是利用瓷夹或瓷瓶支持和固定导线的一种 配线方式。
(1)瓷夹配线，适用范围：用电量较小，且无机械损伤的干燥 明显处所。
二、配管配线工程识图
5. 室内配管配线工程施工图的识图案例 （2）主要参数 2）照明配电：照明、插座均由不同的支路供电；所有插座回 路均设漏电断路器保护。除注明外，开关、插座分别距地1.4m、 0.3m暗装。卫生间开关、插座 选用防潮、防溅型面板。空调 设置专门的配电箱，空调用配电箱距地0.3m暗装。 3）总配电箱距地1.5m嵌墙暗装，各分配电箱距地1.5m嵌墙暗装。 4）照明支线选用BV导线，2～4根穿SC15钢管，5～6根穿SC20钢 管。
适用范围：屋架较高、跨距较大、灯具安装高度 要求较低的工业厂房内。
钢索吊管配线
一、室内导线敷设方式
6.电气竖井内配线 电气竖井就是从建筑物的底层到顶层留出的一条井
道。竖井在每个楼层设有配电小间，它是竖井的一部 分，每层都有楼板隔开，只留出不同尺寸的孔洞。
一般适用于多层和高层建筑内垂直配电干线的敷设， 是高层建筑特有的一种综合配线方式。
建筑工程临时用电施工室内配线一般要求模版
建筑工程临时用电施工室内配线一般要求模版建筑工程临时用电施工室内配线是施工现场必不可少的一项工作，它关系到安全和施工效率。
在进行临时用电配线时，需要遵循以下一般要求。
1. 设计合理。
临时用电配线系统的设计应符合国家相关标准，并考虑具体施工场地的特点，满足施工需要。
设计应合理布置用电线路，避免线路交叉、综合布线中的互干扰等问题。
2. 布线方式灵活。
临时用电配线应采用可拆卸式配线设备，便于安装和拆除。
灵活性是其核心要求，以适应不同施工阶段和施工区域的需要。
3. 严格按照规范进行配线。
临时用电配线应根据施工电压、电流要求，选择合适规格的电线、电缆等材料进行配线。
在配线时，应按照规范要求进行布线，保持线路的整齐、固定和牢固。
4. 安全可靠。
临时用电配线应注重安全性，保证线路绝缘性能和使用安全。
采用合适的绝缘材料，保证线路的绝缘强度，避免触电事故的发生。
5. 能耐高温。
施工现场温度较高，临时用电配线应选择能耐高温的电线电缆，保证其安全使用。
6. 方便施工管理。
临时用电配线应保持整洁，以方便施工管理人员进行巡视、检查和线路维护。
7. 防水防潮。
临时用电配线在施工现场靠近地面，易受到水分的影响，应采取一定的防水措施，防止线路短路、漏电等安全隐患。
8. 合理分配电源。
临时用电配线应根据施工现场的用电负荷，合理分配电源，避免电源负荷过大或不均衡的情况。
9. 定期检查维护。
临时用电配线应定期进行检查和维护，及时发现和处理线路故障，保障施工现场的正常用电。
10. 接地保护。
临时用电配线应配备接地保护装置，确保线路的安全接地，减少接触电压，避免触电事故的发生。
11. 施工现场秩序。
临时用电配线应保持施工现场的整洁有序，避免线路被机械设备破坏。
12. 移动性。
临时用电配线应具备一定的移动性，以满足不同施工阶段和施工区域的需求。
临时用电施工室内配线的要求是十分重要的，遵循这些要求可以确保施工现场使用电力的安全和可靠，提高施工效率。
室内配线工程的基本要求
室内配线工程的基本要求
一、概述
室内配线工程是电力系统的重要组成部分，其质量直接关系到电力系统的安全、稳定运行。
为了确保室内配线工程的质量，需要满足一系列基本要求。
本文将从安全可靠、规范标准、整洁美观、便于维护和经济高效五个方面，对室内配线工程的基本要求进行详细阐述。
二、安全可靠
1.配线工程应采用质量合格的设备和材料，确保线路运行安全可靠。
2.配线应遵循国家及行业相关标准，满足电气安全和人身安全要求。
3.应根据线路用途和负荷大小，合理选择电缆截面、导线截面和敷设方式，保证线路正常运行和过载保护。
4.配电箱、开关、插座等设备应符合国家及行业相关标准，保证使用安全。
5.配线工程应定期进行维护和检修，及时发现和处理安全隐患。
三、规范标准
1.配线工程应遵循国家及行业相关标准，确保施工质量和安全。
2.配线施工应按照设计图纸和施工方案进行，不得随意更改。
3.配线工程的施工工艺应符合规范要求，如电缆头的制作、导线的连接、配电箱的安装等。
4.配线工程的验收应按照国家及行业相关标准进行，确保工程质
量符合要求。
四、整洁美观
1.配线工程应保持整洁美观，符合建筑装修风格。
2.线路敷设应整齐有序，避免交叉和混乱。
3.配电箱、开关、插座等设备应安装牢固，位置合理，便于使用。
4.配线工程的颜色、标识等应统一规范，提高视觉效果。
五、便于维护
1.配线工程应便于维护和检修，易于发现和处理故障。
2.线路敷设应考虑维护空间，便于日后维修操作。

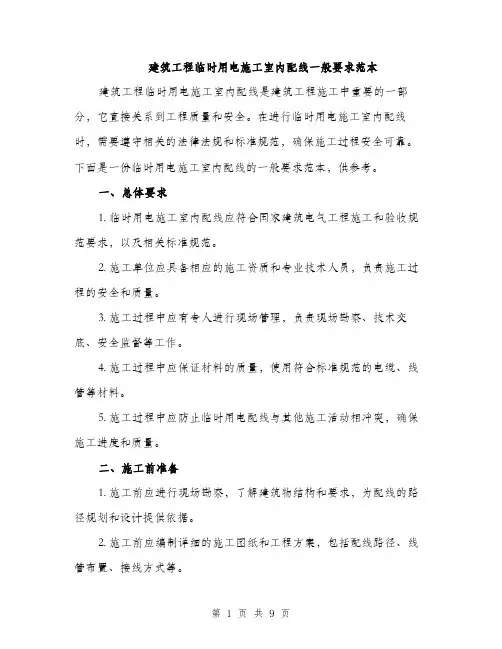

建筑工程临时用电施工室内配线一般要求模版
建筑工程临时用电施工室内配线一般要求模版建筑工程临时用电施工室内配线是指在建筑工地施工过程中暂时使用的电力配电系统。
它主要用于为施工现场提供电力供应，保障施工过程中各种电器设备的正常运行。
在进行临时用电施工室内配线时，要按照一定的要求和规范进行施工，以确保安全可靠。
以下是建筑工程临时用电施工室内配线一般要求的模板，供参考：一、施工前准备1.施工前应安排专人对临时用电配线系统进行检查，确保各项设备、线路和绝缘层均正常工作。
2.施工前应对临时用电配线的线路进行规划和布置，并制定施工方案和进度安排。
3.施工前应准备好所需的材料和工具，并进行现场检查和试验，确保设备完好。
二、临时用电配线系统1.临时用电配线系统应由专业人员设计，符合国家相关电气标准和规范。
2.临时用电配线系统应包括电源线路、分配箱、插座、灯具等。
3.电源线路应采用阻燃材料制造，并保持良好的绝缘状态。
4.分配箱应采用防火、防水和防击的材料制造，并设置过载保护器和漏电保护器。
5.插座应安装在墙壁或地板上，并与电源线路正确连接。
6.灯具应采用防火、防爆和防水设计，并设有开关和灯泡保护装置。
三、安全用电1.施工现场应严格按照电气安全操作规程进行操作，禁止私拉乱接电线和乱用电器设备。
2.电源线路的接头应连接牢固，不得松动和接触不良。
3.电源线路和插座之间应设置过载保护器，以避免电流过大造成火灾和电器损坏。
4.施工现场应设置明显的电气安全警示标志，并进行定期检查和维护。
5.施工现场应设置专人负责临时用电配线系统的监控和管理，发现问题及时处理。
四、施工记录和验收1.施工过程中应做好工程记录，详细记录临时用电配线系统的布置、维护和管理情况。
2.施工完成后，应进行临时用电配线系统的验收，确保其符合相关安全标准和要求。
3.验收合格后，应进行相关档案的整理和归档，以备后期维护和检查使用。
以上是建筑工程临时用电施工室内配线一般要求的模板，希望对你有所帮助。
需要注意的是，每个具体的施工项目可能会有所不同，所以在实际施工中还要根据具体情况进行合理调整和补充。
室内配线工程
4.3 室内配线工程室内配线指敷设在建筑物、构筑物内的明线、暗线、电缆和电气器具的连接线。
各种室内（外)配线方式适用范围见表4.1所列。
固定导线用的支持物、专用配件和敷设导线、电缆等统称为室内配线工程。
表4.1 各种室内（外）配线方式适用范围室内配线应按图施工，并严格执行《建筑电气施工质量验收规范》（GB50302-2002)及有关规定。
施工过程中,首先应符合电器装置安装的基本要求,即安全、可靠、经济、方便和美观.室内配线工程应符合以下一般规定:1、配线的布置及其导线型号、规格应符合设计规定。
配线工程施工中，当无设计规定时，导线最小截面应满足机械强度的要求，不同敷设方式导线允许最小截面见表4。
2所列数值。
敷设环境条件。
低压电线和电缆,线间和线对地间的绝缘电阻值必须大于0。
5M。
3、配线工程施工中，室内、室外绝缘导线之间和对地的最小距离应符合表4.3的规定。
表4.3 室内、室外绝缘导线之间和对地的最小距离护套线明敷、线槽配线、管内配线、配电屏(箱）内配线不应有接头。
5、各种明配线应垂直和水平敷设，且要求横平竖直。
一般导线水平高度不应小于2.5m；垂直敷设不应低于1.8m，否则应加管槽保护，以防机械损伤.6、当采用多相供电时,同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄、绿相间色；零线用淡蓝色;相线用：L1相用黄色；L2相用绿色；L3相用红色。
7、为了防止火灾和触电等事故发生，在顶棚内由接线盒引向器具的绝缘导线，应采用可挠金属电线保护管或金属软管等保护，导线不应有裸露部分.8、电线、电缆的芯线连接金具（连接管和端子)，规格应与芯线的规格适配。
9、照明和动力线路、不同电压、不同电价的线路应分开敷设，以方便计价、维修和检查。
每条线路标记应清晰，编号准确。
10、管、槽配线，应采用绝缘电线和电缆.在同一根管、槽内的导线都应具有与最高标称电压回路绝缘相同的绝缘等级。
11、配线用塑料管（硬质塑料管、半硬塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃性制品。

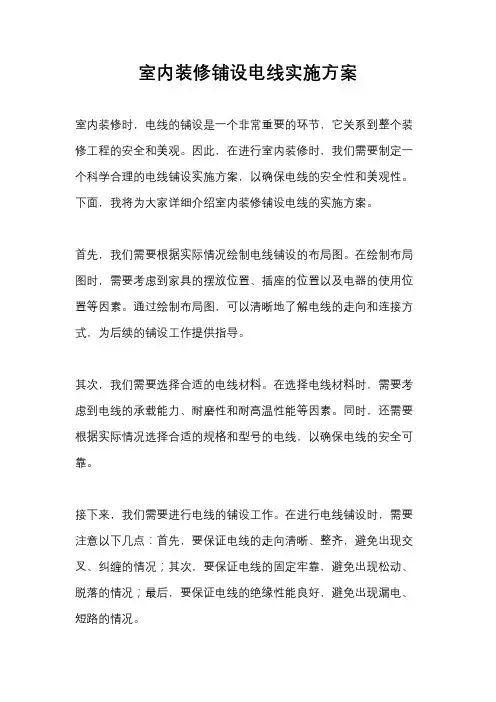

室内线路施工方案
室内线路施工方案
《室内线路施工方案》
在室内装修过程中，线路施工是非常重要的一环，它关系到整个室内电气设施的安全与稳定使用。
为了确保施工质量，我们需要做好施工方案。
首先，我们需要明确室内线路的布局。
在设计施工方案时，需要根据实际情况确定不同房间的用电需求，合理规划插座、开关等电器的位置，避免线路交叉、拥挤，从而影响日后的使用。
其次，要选择合适的电线材料。
根据国家标准，室内线路一般使用的是塑料绝缘电线或PVC绝缘电线，需要根据实际用电
功率来选择规格合适的电线，以确保电线能够承受相应的电流负荷。
再者，需要进行施工前的周密计划。
在施工前，要对线路走向进行仔细的确定和标记，选择合适的施工时间，以确保不会因为其他装修工程而造成不必要的破坏或者损失。
最后，对施工质量进行严格把控。
在施工过程中，要注意保持线路的整洁、美观，合理规划线路路径，确保避免接触水源或发生火灾隐患。
施工完成后，还需进行必要的测试和检验，以确保线路质量达到国家标准。
总之，室内线路施工方案对于室内装修来说至关重要，只有制
定合理的施工方案，并严格按照规定进行施工，才能确保室内线路的安全和可靠使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.3室内配线工程室内配线指敷设在建筑物、构筑物内的明线、暗线、电缆和电气器具的连接线。
各种室内（外）配线方式适用范围见表 4.1所列。
固定导线用的支持物、专用配件和敷设导线、电缆等统称为室内配线工程。
表4.1各种室内（外）配线方式适用范围4.3.1室内配线的一般规定室内配线应按图施工，并严格执行《建筑电气施工质量验收规范》（GB50302-2002 ）及有关规定。
施工过程中，首先应符合电器装置安装的基本要求，即安全、可靠、经济、方便和美观。
室内配线工程应符合以下一般规定：1、配线的布置及其导线型号、规格应符合设计规定。
配线工程施工中，当无设计规定时，导线最小截面应满足机械强度的要求，不同敷设方式导线允许最小截面见表 4.2所列数值。
表4.2不同敷设方式导线芯线允许最小截面2、所用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设环境条件。
低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5M 。
3、配线工程施工中，室内、室外绝缘导线之间和对地的最小距离应符合表 4.3的规定。
4、为了减少由于导线接头质量不好引起各种电气事故，导线敷设时，应尽量避免接头。
护套线明敷、线槽配线、管内配线、配电屏（箱）内配线不应有接头。
5、各种明配线应垂直和水平敷设，且要求横平竖直。
一般导线水平高度不应小于 2.5m; 垂直敷设不应低于1.8m，否则应加管槽保护，以防机械损伤。
6、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄、绿相间色；零线用淡蓝色；相线用：L i相用黄色；L2相用绿色；L3相用红色。
7、为了防止火灾和触电等事故发生，在顶棚内由接线盒引向器具的绝缘导线，应采用可挠金属电线保护管或金属软管等保护，导线不应有裸露部分。
8、电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配。
9、照明和动力线路、不同电压、不同电价的线路应分开敷设，以方便计价、维修和检查。
每条线路标记应清晰，编号准确。
10、管、槽配线，应采用绝缘电线和电缆。
在同一根管、槽内的导线都应具有与最高标称电压回路绝缘相同的绝缘等级。
11、配线用塑料管（硬质塑料管、半硬塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃性制品。
12、入户线在进墙的一段应采用额定电压不低于500V的绝缘导线；穿墙保护管的外侧，应有防水弯头，且导线应弯成滴水弧状后方可引入室内。
13、明配线穿墙时应采用经过阻燃处理的保护管保护，穿过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。
配线过建筑物基础也应穿管或采取其它保护措施。
14、为了有良好的散热效果，管内配线其导线的总截面积（包括外绝缘层）不应超过管子内空总截面积的40%。
线槽配线其导线的总截面积（包括外绝缘层）不应超过线槽内空总截面积的60%。
15、三相照明线路各相负荷宜均匀分配，在每个分配电箱中。
除花灯和壁灯等线路外，一般照明每一支路的最大负荷电流、光源数、插座数应符合有关规定。
16、电气线路穿过建筑物、构筑物的沉降缝或伸缩缝时，当建筑物和构筑物不均匀沉降或伸缩变形时，线路会受到剪切和扭拉，故应装设补偿装置，导线应留有余量。
17、电线管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。
当施工有困难和施工维修时其他管道对电线管的影响，室内电气线路与其他管道间的最小距离应符合规范的规定。
如不能满足规范规定的距离要求时，则应采取以下措施：（1）电气线管与蒸汽管线不能保持规定距离时，可在蒸汽管外包以隔热层。
对有保温措施的蒸汽管，上下净距可减至200mm ；交叉距离应考虑施工维护方便。
（2）电气线管与暖气管、热水管不能保持规定的距离时，可在管外包隔热层。
（3）裸导线与其他管道交叉不能保持规定的距离时，可在交叉处的裸导线外加装保护网和罩。
18、配线工程采用的管卡、支架、吊钩、拉环和盒（箱）等黑色金属附件，均应镀锌和防护处理。
19、配线工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定。
并应做好记录。
20、配线工程中所有外露可导电部分的保护接地和保护接零应可靠，且应符合《电气装置安装工程接地装置施工及验收规范》的有关规定。
21、配线工程施工后，为保证安全，其保护地线（PE 线）连接应可靠。
对带有漏电保护装置的线路应作模拟动作试验，并应做好记录。
22、配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽的修补完整。
23、主要设备、材料、成品和半成品进场应按照《建筑电气工程质量验收规范》进行进场验收。
4.3.2 绝缘导线的连接导线连接是施工人员在施工过程中最基本的工作，由于导线连接质量的问题而引起的电气故障甚至火灾的事例屡见不鲜。
导线连接技术是每个施工人员必须掌握的基本操作技能。
导线连接方法很多，有绞接、焊接、压接、套管和螺栓等连接方法。
导线连接的各种方法，一般都包括剥切绝缘层、导线的芯线连接、接头焊接或压接以及包缠绝缘等四个步骤。
1、导线连接的基本要求（1）导线连接应采用哪种方法应根据线芯的材质而定。
铜、铝线间的连接应用铜、铝过渡接头或铜线上搪锡，以防电化学腐蚀。
（2）导线连接应紧密、牢固。
接头的电阻值不应大于相同长度导线的电阻值。
（3）导线接头的机械强度不应小于原导线机械强度的80%。
（4）导线接头的绝缘强度应与非连接处的绝缘强度相同。
（5）在配线的分支线接头连接处，干线不应受到支线的横向拉力；接头处也不应受到大的拉力。
（6）导线采用压接时，压接器材、压接工具和压模等应与导线线芯规格相匹配；压接时，其压接深度、压口数量和压接长度应符合有关规定。
（7）导线与设备、器具的连接应符合下列规定：1）截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接。
2）截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3）截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4）多股铝芯线接续端子后与设备、器具的端子连接；5）每个设备和器具的端子接线不多于 2 根电线。
2、导线连接的方法（1）导线在接线盒内的连接：1）单股绝缘导线在接线盒内的连接：a•两根铜导线连接，如图 4.1 （a）所示。
三根及以上单芯铜导线，可采用单芯线并接方法进行连接，如图4.1 （b）所示。
b•对不同直径铜导线接头，如软导线与单股相线连接，应先进行挂锡处理。
接线方法如图4.1 （c）所示。
c.两根铝导线连接时，应根据导线截面和连接根数，选用合适的端头压接管，连接方法如图4.1（d）所示。
单股铝导线端头除用压接管并头连接外，还可采用电阻焊的方法将导线并头连接。
单股铝导线端头熔焊时，其连接长度应根据该导线截面大小确定。
2）多股绝缘绞线在接线盒内的连接：a. 铜绞线并接时，应采用缠卷法连接， 其缠卷长度（A 尺寸）应为双根导线直径的 5倍, 如图4.2（a ）所示。
b. 气焊是多股铝导线在接线盒内并头连接时采用的方法，如图4.2（ b ）所示。
3）盒内分支电线的连接。
在接线过程中，导线需要分支时，应在器具中、盒内连接， 其方法可利用盒内导线分支或开关和吊线盒及其他电气器具中的接线桩头分支。
导线利用接线桩头分支，其导线分支不宜过多，导线直径也不宜太大，且分支（路）电流应与总电流相 匹配。
（2）单芯导线用塑料绝缘压线帽压接和塑料绝缘螺旋接线钮连接： 1） 6mm 2及以下的单芯铝线， 采用塑料螺旋接线钮接较为方便。
剥去导线绝缘后，将连接线芯并齐捻绞，保留线芯约15mm 左右剪去前端，然后根据导线截面选用相应型号 （1、2、 3号）的接线钮，顺时针方向旋紧，要把导线绝缘部分拧入接线钮的导线空腔内，如图 4.3（a ）所示。
2） 1~4.0mm 2铜导线的连接，可根据导线的截面和根数选用合适的镀银紫铜管型的塑料压线帽进行连接。
2.5mm 2和4.0mm 2铝导线的连接，可根据导线的截面和根数选用铝合金管 型的塑料压线图4.1单芯线并接头（a ）单芯二根铜导线并接头；（b ）单芯三根及以上铜导线并接头；（c ）单芯不同线径铜导线并接头图4.2多股绞线的并接头（a ） 多股铜绞线并接头 （b ） 多股铝绞线气焊接头 1-石棉绳；2-绑线；3-气焊; L-长度（由导线截面确定帽进行连接，如图 4.3（b）。
连接均使用专用阻尼式手握压力钳压实。
塑料绝缘压线帽是一种新型导线连接器，施工中应选用难燃性产品，确保氧指数在30以上的规定。
(3) 多股导线与接线端子连接 1)多股铝芯线与接线端子连接，可根据其导线截面选用相应规格的 DL 系列铝接线端 子，外形结构如图 4.4 (a )所示。
2)2.5mm 2以上的多股铜芯线与端子连接，可根据导线截面选用相应规格的 DT 系列铜接线端子，或铜铝接线端子(DTL )，外形结构同图4.4 (b )所示。
3)压接应紧密、牢固。
压接方法如图 4.4 ( C )所示。
图4.4铝线与接线端子压接(a)DL 系列铝接线端子；(b)DTL 系列铜铝接线端子；(c)用压接钳压接(4) 铝导线的连接。
铝导线可用压接方法进行连接，应根据导线型号、线芯选择合适 的压接管，单芯铝导线可选用圆形(如图 4.5 (a )所示)或椭圆形(如图 4.5 (b )所示)的压接管；多股铝绞线可采用圆形套管进行连接，如图 4.6所示。
压接管相应的压模及压坑数应符合有关规定，压接采用专用的压接工具。
图4.3塑料绝缘螺旋接线纽和压线帽(a )塑料绝缘螺旋接线纽安装示意图｛(1)捻绞、剪断；(2)旋紧｝;(b )塑料压线帽安装示意图｛ (1)接线示意图；(2)结构剖面图｝1-塑料绝缘螺旋接线纽；2-塑料绝缘压线帽；3-导线连接管图4.6铝绞线圆形套管压接1、2、3、4压接顺序 6、b 2、b 3-压坑间距;；h-剩余厚度图4.5单芯铝导线用压接管连接（a）单线圆管压接；（b）单线椭圆管连接1-套管；2-连接线芯（5）铜导线的直线和分线连接。
铜导线的连接可采用绞接、焊接或压接等方式。
单芯铜芯线常用绞接、缠卷法进行连接；多芯铜芯线常用单卷、缠卷及复卷方法进行连接。
铜芯线也有采用压接方法进行连接，但铜导线的压接时应在铜连接管内壁搪锡，以加大导线接触面积。
此外铜线的连接还可采用绞接和绑接。
1）绞接法。
绞接法一般适用于4mm2及以下的小截面导线。
单线芯直线绞接如图 4.7（ a）所示。
双线芯直接连接如图 4.7（b）所示。
单芯丁字分线绞连方法如图 4.7（c）、（d）所示。
单芯线十字分线绞接方法如图 4.7（e）、（f）所示。
