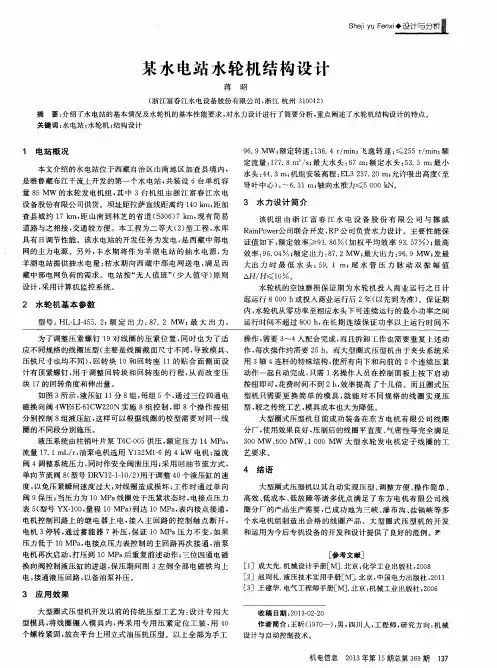

某水电站水轮机结构设计
３ 水 力 设 计 简 介
该机组 由 浙 江 富 春 江 水 电设 备 股 份 有 限 公 司 与 挪 威
道路与之相接 ， 交通较方便 。本工程为二 等大 （ ２ ） 型工程 ， 水库 具有 日调节性能 。该水电站的开发任务为发 电， 是西藏 中部 电 网的主力电源 。另外 ， 丰水期 将作 为羊湖 电站 的抽水 电源 ， 为 羊湖 电站提供抽水 电量 ； 枯 水期 向西藏 中部 电网送 电， 满 足西 藏 中部 电网负荷的需求 。电站 按“ 无人 值班 ” （ 少 人值 守） 原则
圈 的不 同段 分 别 施 压 。 液 压 系 统 由柱销 叶 片泵 Ｔ ６ Ｃ － ０ ０ ５ 供压， 额定 压力 １ ４ ＭＰ ａ ，
流量 １ ７ ． １ ｍＬ ／ ｒ ， 油 泵 电机 选 用 Ｙ１ ３ ２ ＭＩ 一 ６的 ４ ｋ Ｗ 电机 ； 溢 流
型， 较之传统工艺 ， ｅ ｎ ｘ ： 堡 量 坌 堑
某 水 电站 水轮 机 结 构 设 计
蒋 昭
（ 浙 江 富春江 水 电设 备 股份 有限公 司 ， 浙江 杭州 ３ １ ０ ０ １ ２ ）
摘
要： 介 绍 了水 电站 的基本情 况及 水轮 机 的基本性 能要 求 ， 对水力 设计 进行 了简 要分析 ， 重 点 阐述 了水 轮机结 构设 计 的特点 。
关键 词 ： 水 电站 ； 水 轮机 ； 结构设 计
１ 电站 概 况
本文介绍的水电站位 于西藏 自治区山南地 区加查县境 内 ， 是雅鲁藏布江干流上开发 的第一个 水电站 ， 共 装设 ６台单 机容 量８ ５ ＭＷ 的水轮发电机组 ， 其 中 ３台机组 由浙江 富春 江水 电

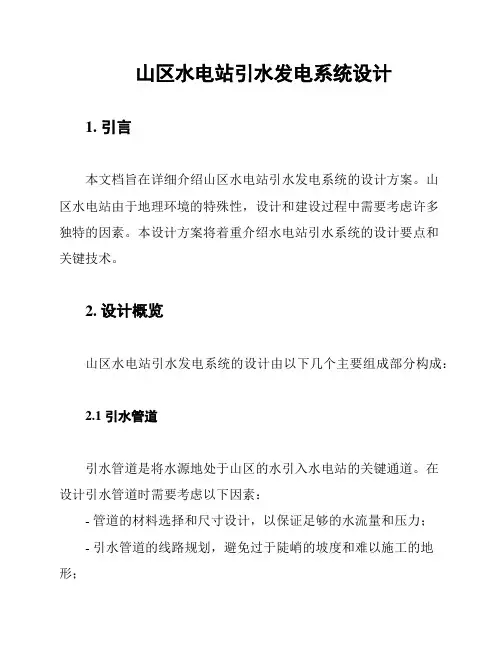

山区水电站引水发电系统设计
山区水电站引水发电系统设计1. 引言本文档旨在详细介绍山区水电站引水发电系统的设计方案。
山区水电站由于地理环境的特殊性，设计和建设过程中需要考虑许多独特的因素。
本设计方案将着重介绍水电站引水系统的设计要点和关键技术。
2. 设计概览山区水电站引水发电系统的设计由以下几个主要组成部分构成：2.1 引水管道引水管道是将水源地处于山区的水引入水电站的关键通道。
在设计引水管道时需要考虑以下因素：- 管道的材料选择和尺寸设计，以保证足够的水流量和压力；- 引水管道的线路规划，避免过于陡峭的坡度和难以施工的地形；- 引水管道的维护和检修通道的设置，以便后期的维护和维修工作。
2.2 泵站水电站引水系统中的泵站是将水源抽升到合适的高度以便引入发电机组的关键设施。
在泵站的设计中需要考虑以下因素：- 泵站的位置选择，尽可能靠近水源地，并考虑到安全和施工便利性；- 泵站的泵选型和数量确定，以满足所需的水流量和压力；- 泵站的控制系统设计，以实现自动化控制和监测。
2.3 水库和发电机组引水发电系统中的水库是存储大量水源，平衡水量的波动，并作为调节调度水量的重要设施。
在水库的设计中需要考虑以下因素：- 水库的位置选择和容量确定，根据山区的地理条件和水流情况；- 水库的溢洪道和泄洪能力的设计，以防止水库溢流或决堤；- 水库与发电机组之间的引流系统设计，确保水能顺利引入发电机组。
3. 关键技术在山区水电站引水发电系统的设计中，需要考虑一些关键的技术要点：- 地形地貌的影响：山区地形复杂，需要根据实际地形地貌进行合理规划和设计；- 材料选型和防腐保护：山区环境恶劣，需要选择适合的材料并进行防腐保护措施；- 机电设备的可靠性：山区交通不便，设备维修困难，需要选择可靠性较高的机电设备；- 自动化控制系统：引水发电系统需要具备自动化控制、远程监控和故障诊断功能。
4. 结论山区水电站引水发电系统设计需要充分考虑地理环境的特点和复杂性。
在该系统的设计中，引水管道、泵站、水库和发电机组是其中的关键组成部分。
水电站初步技术设计
水电站初步技术设计毕业设计设计题目：八盘溪水电站初步技术设计（发电机和电气部分）设计任务指导书第一部分设计原始资料一、电站地理位置：位于华南地区北江流域。
二、枢纽任务：以防洪为主，兼顾减淤、防凌，供水与发电。
三、水电站设计保证率：90%。
四、水能开发方式：坝式开发，电站为岸边引水式地下厂房。
五、地质概况：建坝位置河道开阔覆盖层30-40米。
山体为砂岩断层相对较少六、水能规划主要参数1、水库调节性能及参数：水库调节性能：不完全年调节总库容：136.4亿立方米正常蓄水位：255.0米有效防洪库容：40.5亿立方米设计洪水位：267.3米调水调沙库容：10.0亿立方米校核洪水位：268.0米死水位：235.0米2、总装机容量：P总=1200MW 保证出力：400MW3、水轮机工作水头最大水头Hmax=120m 平均水头Hav=95m设计水头Hr=90m 最小水头Hmin=80.04、水库运行水位7-9月按死水位运行， 10-6月按正常高水位运行。
5、引水系统水头损失△H=2.97*10-5Q 2 ， Q为单机流量6、坝下游牲征水位洪水尾水位： 139.36m 洪水尾水位：139.49 正常尾水位： 134.72 最低尾水位：133.647、泥沙条件时段（年）第1~3年第4~10年第11~14年过机泥沙kg/m3 7.4 21.5 35.3七、交通：交通便利，坝址下游有铁路干线经过。
八、本电站采用8 台HL180水轮机，发电机型号：SF150-20/1136；额定转速n=150r/min.1、本电站承担蜂荷任务备用，汛期担负基荷。
2、本电站有500KV和220KV两极电压接入系统。
其中500KV电压一回，220KV电压八回。
3、短路电流计算参数基淮容量：100MVA系统等值电抗母线运行电压500KV 正序电抗：0.0063零序电抗：0.0183 正序525KV 最高550KV220KV 正序阻抗：0.0078零序阻抗：0.0146 正序217KV 最高242KV发电机X”d<=0.22(饱和值) 额定功率因数0.9（滞后）4、厂用电有6KV和0.4KV两种电压等级，厂用变压器按装机容量的0.5%选定第二部分任务与要求一、发电机部分1、根据水电站装机形式，单机出力和转速，确定发电机类型及结构形式，以及单机容量，电压等级，功率因数等。
机组安装方案完整版
重庆酉阳金家坝水电站水轮发电机安装施工方案批准：校核：编制：中国水利水电第三工程有限公司局金家坝施工局2010年3月1日水轮发电机安装施工方案一、概述金家坝水利枢纽工程位于重庆市酉阳县及贵州省沿河县的交界地，离酉阳县城48公里。
枢纽工程大坝位于酉阳县官清乡金家坝，发电厂房位于酉阳县双河镇。
坝区离发电厂房8公里，通过7143米的引水隧洞引水发电。
电站设计三台单机容量为25MW的机组，总装机容量75MW。
水轮机型号为HLA630-LJ-174，发电机型号FS25-14/4000。
机组为立轴混流式水轮机。
蜗壳为全包角金属蜗壳，转轮直径1740mm。
水轮机主体包括埋入部分（尾水肘管、尾水锥管、座环、蜗壳、机坑里衬）、导水机构（底环、导叶、顶盖、控制环）、转动部分（转轮、主轴）、主轴密封、油导轴承（内油盒、油箱、轴承架、油箱盖、油箱板、轴瓦、冷却器、轴承盖、支柱螺钉、放松装置）、调速机构及管路布置等；发电机部分主要包括定子基础、上下机架基础、定子、转子、上下导轴承装置、推力轴承装置、空冷器、制动器、集电环、上下盖板及风罩等。
水轮机基本参数有：最高水头120m、设计水头102m、最低水头72m、额定转速428.6r/min、额定流量27.5m³/s、额定出力25780KW、飞逸转速793 r/min、轴向推力97.02t、吸出高度-2.1m；发电机主要参数有：容量P N=31250KVA/25000KW、电压U N=10500V、电流I N=1718.3A、功率因子COSΦ=0.8（滞后）、频率f N=50Hz、转速n N=428.6r/min飞逸转速n r=793r/min、相数m=3、接法Y、绝缘等级F/F、定额S1等；辅助设备主要是Φ2500液控蝶阀及油压装置。
机组旋转方向从发电机端看为顺时针方向。
二、施工方案1、水轮机部分安装1）施工流程a、安装顺序：尾水肘管安装→尾水椎管安装→座环、蜗壳安装→机坑里衬安装→导水机构预装→转轮、水机轴安装→导水机构回装→接力器安装→主轴密封安装→油导轴承安装→调速机构及管路安装b、安装程序：设备到货验收→设备倒运→设备清理→设备安装面清理→设备吊装→设备调整安装→清理施工作业面→整体检查验收2）埋入部分尾水管、蜗壳座环、及机坑里衬已经安装完成，施工方案详见已报送的各自施工方案。
水电站机电设备安装总结及质量验收报告
重庆市城口县蹇家沟水电站机电设备安装归纳总结及质量验收报告批准人：校核人：编写人：2016年7月安装单位：重庆远扬能源股份有限公司目录一、电站工程简况二、电站引水建筑物简介三、电站建筑物简介四、电站主要参数五、电站主要设备简介六、电站调节保证七、辅助机械设备简介八、供应商提供主要设备验收情况九、1F水斗式机组安装验收表十、2F水斗式机组安装验收表十一、3F水斗式机组安装验收表一、电站工程简况1、电站地理位置任河流域位于川陕交界地带的大巴山，是汉江上游最大的一条支流，发源于重庆市城口县大巴山南麓的大燕山一字梁一带，沿着大巴山南麓，由东偏南流向西偏北，流经城口县的高望、修齐、城口县城、冉家坝和万源市的大竹河镇，穿过大巴山与M仓山的过渡带，进入陕西省紫阳县境内，流向由西北转为东北，经紫阳县的高滩、瓦房店后在紫阳县城西南注入汉江。
整个流域呈带状狭长形，流域形状系数0.17。
地理位置界于东经107°56′～109°17′，北纬21°42′～32°51′之间。
东面和北面与汉江支流岚河、大道河、洞河及汝河等流域接壤；南面是渠江水系州河支流前河和后河流域；西面与渠江支流通江流域和汉江支流牧马河水系的泾洋河流域毗邻。
流域内山峦起伏，峰高谷狭，地形复杂，海拔约在270～2520m 之间。
山脉走向与河流走向基本一致，流域内河溪众多，水系较为发育，河网密度大，河长15km以上的支流有22条。
主要支流有畔河、坪坝河、渚河等；其中渚河是任河流域最大的支流，控制集雨面积964km2。
任河干流总长212km，河口以上集水面积4893km2；干流河道平均比降7.3‰，多年平均流量122m3/s，水力资源理论蕴藏量52.6万KW。
任河干流现设有国家水文基本站点两个，即大竹河水文站、瓦房店水文站。
任河流域地处秦巴隆起区，岩层多属火山岩，岩石出露到处可见；流域内土层一般都比较薄，中上游植被尚可，但由于地势陡峭以及近年来人类活动加剧，每遇大暴雨洪水时，水土流失现象较为严重。
重庆市发展和改革委员会关于开展城口县巴山水电站枢纽工程专项验收的通知
重庆市发展和改革委员会关于开展城口县巴山水电站
枢纽工程专项验收的通知
文章属性
•【制定机关】重庆市发展和改革委员会
•【公布日期】2012.09.27
•【字号】渝发改能[2012]1433号
•【施行日期】2012.09.27
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】价格
正文
重庆市发展和改革委员会关于开展城口县巴山水电站枢纽工
程专项验收的通知
（渝发改能〔2012〕1433号）
重庆市水利电力建筑勘测设计研究院：
《重庆巴山水电开发有限公司关于重庆巴山水电站枢纽工程专项验收的请示》（渝巴水电文〔2012〕9号）收悉。
根据《重庆市发展和改革委员会关于进一步明确水电站工程基本建设管理程序的通知》（渝发改能〔2011〕1546号）及《水电站基本建设工程验收规程（电力行业标准DL∕T5123-2000）》的要求，经研究，由我委会同重庆市水利电力建筑勘测设计研究院及城口县发展和改革委员会组织巴山水电站枢纽工程专项验收委员会，开展枢纽工程专项验收工作。
现委托你院负责验收委员会筹备工作，拟定巴山水电站枢纽工程专项验收工作大纲，做好验收具体工作。
二O一二年九月二十七日。
重庆市水利局关于城口县蹇家湾水电站工程水土保持方案的批复
重庆市水利局关于城口县蹇家湾水电站工程水土保持方案的批复文章属性•【制定机关】重庆市水利局•【公布日期】2007.01.31•【字号】渝水许可[2007]4号•【施行日期】2007.01.31•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】机关工作正文重庆市水利局关于城口县蹇家湾水电站工程水土保持方案的批复（渝水许可〔2007〕4号）重庆市蹇家湾水电开发有限公司：你公司报送的《重庆市城口县蹇家湾水电站工程水土保持方案报告书》收悉。
经审查，现批复如下：一、《重庆市城口县蹇家湾水电站工程水土保持方案报告书》基础资料基本清楚，编制的目的意义明确，所依据的法律法规、部委规章、规范性文件、规范标准和技术文件及资料正确，内容较全面，编制深度符合《开发建设项目水土保持方案技术规范》（SL204-98）规定，达到了可行性研究阶段的深度要求。
原则同意该项目水土保持方案。
二、水土流失预测时段、预测内容、预测方法及预测结果基本正确。
该项目共占用和扰动原地貌及植被面积85.96h㎡；损毁水土保持设施面积23.16h㎡，其中：林地18.98h㎡，草地4.18h㎡。
另外损毁零星树木971株；工程建设产生永久弃渣24.37万立方米；造成的新增水土流失量为24.22万t。
三、水土流失防治责任范围明确。
其防治范围面积为85.96h㎡，其中：项目建设区83.53h㎡，直接影响区2.43h㎡。
四、水土流失防治原则和目标明确，水土保持分区合理，水土保持方案实施进度计划安排基本恰当。
根据水土流失防治范围，结合工程建设和影响区域水土流失特点及水土保持方案防治目标，方案将水土流失分区分为七个部分：主体工程区、料场区、弃渣场区、交通道路区、施工临时设施区、施工期水库淹没防治区和直接影响区。
五、原则同意该工程水土保持防治总体方案，水土流失防治措施配置及布局较为合理，能够控制因工程建设而造成的水土流失。
根据工程区地形、地质、土壤条件及区域水土流失状况和防治重点，结合主体工程已有的水土保持措施，将水土保持重点治理和面上治理相结合，永久工程和临时工程相结合，工程措施与植物措施相结合，工程建设初期以工程措施为主，充分发挥工程措施的速效性，起到迅速防治水土流失的作用；工程建设后期以植物措施为辅，发挥植物措施的长效性和观赏性，起到长期稳定的水土保持作用。
重庆城口巴山水电站水轮机设计
重庆城口巴山水电站水轮机设计发表时间：2020-10-12T17:04:05.507Z 来源：《基层建设》2020年第16期作者：成禄泉周康宁[导读]重庆巴山水电开发有限公司重庆 4000001 前言巴山水电站位于重庆市城口县任河干流上。
装设2台70MW立轴式水轮发电机。
水轮机基本参数水轮机型号：HLA855-LJ-255转轮名义直径：D1=2.55m额定出力：ND=71.8MW额定水头：Hp=139m最大水头：Hmax=164m最小水头：Hmin=128.19m额定流量：Qp=55.9m3/S额定转速：n=333.3r/min飞逸转速：np=651.4r/min旋转方向：俯视为顺时针旋转2 水轮机的结构及特点2.1 总体结构本机为立轴金属蜗壳混流式水轮机。
水轮机主要由下列部件组成：转动部分、导水机构、埋入部分、回复机构及油管路、水气管路、油轴承、主轴密封、接力器、带锁锭接力器水轮机工作过程：当水流经压力管道进入主阀装置后再流进水轮机蜗壳经过固定导叶和活动导叶，以有利的角度进入水轮机转轮，水流对旋转轴的动量矩发生改变即作功，这样转轮就获得一定的机械能，并带动主轴旋转，旋转的主轴又带动发电机主轴旋转，发电机就把主轴传递来的机械能不断地转换为电能。
现将水轮机各部件的结构及其功用简述于下：2.1.1 转动部分担负能量及传递力矩的作用，并由主轴将机械能传递给发电机，主要由转轮、主轴及联轴螺钉等零件组成。
2.1.1.1 转轮转轮是水轮机的核心，与心脏无异，机组性能的好坏及其经济效益直接取决于转轮性能的优良与否，所以转轮是水轮机的关键所在。
转轮为组焊结构，叶片经数控加工以确保型线准确，转轮上冠带有梳齿密封结构，梳齿后设有减压叶片泵，叶片泵在顶盖内起到减小轴向水推力和二次密封作用，梳齿后压力水经顶盖上钢管排向尾水，转轮下环设两道间隙式密封结构。
2.1.1.2 主轴主轴采用20SiMn号优质锻钢，上法兰与电机主轴法兰止口定位，精配螺栓联接，并传递扭矩，下端法兰与转轮用法兰止口定位，螺柱联接。
重庆城口巴山水电站水轮发电机设计
重庆城口巴山水电站水轮发电机设计摘要：本文介绍了70MW水轮发电机设计的主要特点和一些新技术的运用。
关键词：水轮发电机；主要参数；结构设计1 引言巴山水电站位于重庆市最北端的城口县境内的任何干流上。
通过引水隧洞压力钢管从水库引水至电站厂房。
电站正常蓄水位680m，相应库容29254万m3。
装设2台70MW立轴式水轮发电机组，总装机容量140MW。
2 发电机基本参数型号 SF70-18/5700 额定容量 82.353MVA额定功率 70MW 额定电压 10.5KV额定电流 4528.2A 额定功率因素 0.85（滞后）额定频率 50Hz 额定转速 333.3r/min飞逸转速 651.4r/min 额定励磁电流 881A额定励磁电压 353V 相数 3定子绕组接法 2Y 绝缘等级 F励磁方式静止可控硅励磁冷却方式密闭循环空气冷却旋转方向俯视顺时针3 发电机主要技术参数推力轴承负荷 4050KN 额定运行时定子基础承受的扭矩 2409KN.m突然短路时定子基础承受的扭矩 10520KN.m制动时下机架传给基础的扭矩 186.16KN.m定子基础荷重 5600KN 顶转子时下机架基础荷重 1800KN冷却水压 0.4MPa 冷却水量 290m3/h冷却水最高进水温度28℃轴承总用油量 6.5m3轴承润滑油牌号 L-TSA46 制动器气压 0.5～0.8MPa制动时间 2min 制动时耗气量 6 L/s制动器顶转子油压 9MPa 飞轮力矩≥17000KN.m24 发电机主要结构本发电机为立轴悬式、密闭循环空气冷却、轴流式风扇、双面进风结构。
主要由定子、转子、上机架、下机架、通风冷却系统、水灭火系统、制动系统等主要部件组成。
4.1 定子因受运输条件的限制，定子机座分两瓣，设有合缝板，在工厂按整圆制作。
机座分瓣运至工地后，用专门的连接板将机座组成整圆，然后进行搭焊鸽尾筋、叠片和下线，使定子铁芯的整体性得到保证。
电站竣工验收
重庆市巴山生态电站竣工验收工程建设管理工作报告重庆巴山水电开发有限公司二〇一〇年十二月批准：审核：校核：编写：目录1、工程概况 (5)1.1 工程简介 (5)1.2 主要工程建设内容 (5)2、立项文件批复 (7)3、主要项目施工过程 (7)3.1引水隧洞工程 (7)3.2厂房工程 (7)3.3机电安装工程 (7)4、项目管理 (8)4.1 项目法人 (8)4.2 设计单位 (15)4.3监理单位 (15)4.4.质量监督单位情况与质量监督情况 (16)4.5工程概算与投资计划完成情况 (16)5、工程质量管理与进度管理 (17)5.1.工程质量管理体系和质量监督 (17)5.2.质量控制和检测 (21)5.4.质量问题处理情况 (24)5.5.进度管理 (24)6、机电设备监造情况 (25)6.1.工作内容 (26)6.2.监造标准 (26)6.3.按照合同图纸要求在厂内做了如下工作 (26)7、全生产与文明施工目标管理 (26)7.1.思想高度重视、建立健全组织机构 (27)7.2.健全管理制度、严格贯彻执行 (28)7.3.组织各项安全活动，安全文明施工管理取得成效 (28)8、重大设计变更 (29)8.1引水隧洞设计变更 (29)9、生产准备 (29)10、机电设备安装 (30)10.1水轮机及其附属设备 (30)10.2、发电机及附属设备 (32)10.3 力机械辅助设备 (33)10.4 电气一次设备 (36)10.5 电气二次设备安装与调试 (39)11、工程建设大事记 (43)重庆市巴山生态电站竣工验收工程建设管理工作报告1、工程概况1.1 工程简介巴山生态电站位于汉江支流—任河上游河段，水库坝址、引水隧洞、压力管道及厂房位于重庆市城口县巴山镇境内，坝址距巴山镇约1.5km，距城口县城约36km，工程区有城口县至巴山镇的公路通过，交通较为便利。
本电站为巴山电站配套电站，其引用流量完全由环保生态放水流量确定。
巴山水电站导流隧洞的优化设计
巴山水电站导流隧洞的优化设计陈义军【摘要】巴山水电站导流隧洞由于前期开挖占用工期较多,导致后期衬砌工期紧张;根据导流隧洞上层贯通后揭露的实际地质条件,对导流隧洞的衬砌设计进行了优化,保证了河床截流的目标进度.【期刊名称】《四川水力发电》【年(卷),期】2014(033)004【总页数】4页(P82-85)【关键词】导流隧洞;衬砌优化;施工进度;截流;巴山水电站【作者】陈义军【作者单位】中国水电顾问集团华东勘测设计研究院有限公司,浙江杭州310014【正文语种】中文【中图分类】TV7;TV554;TV2221 概述巴山水电站系汉江支流任河干流梯级开发规划中确定的控制性骨干梯级电站，坝址位于重庆市城口县巴山镇上游约1 km处，厂址位于巴山下游任河左岸雷打石。
工程以发电为主，兼有旅游和改善生态环境等综合利用功能。
电站由拦河坝、溢洪道、引水系统、发电厂房等建筑物组成。
拦河坝为钢筋混凝土面板堆石坝，坝顶高程685 m，最大坝高155 m，坝顶长477 m，坝顶宽10 m。
溢洪道位于右坝头，溢流堰堰顶高程为667.5 m。
引水发电系统采用一洞二机布置，全长约2 455 m，厂房为地面厂房，装设两台机组，总装机容量为2×70 MW。
大坝施工采用围堰断流、隧洞导流方式。
工程枢纽平面布置见图1。
2 优化设计的必要性巴山水电站导流隧洞工程于2005年12月1日开工建设，2006年4月25日隧洞上层贯通。
按照招标进度安排，2006年10月18日导流隧洞必须具备过流条件。
但是导流隧洞若按招标设计的全断面进行钢筋混凝土衬砌施工，则很难保证截流目标进度的实现。
考虑到导流隧洞上层贯通后揭露的实际地质条件比招标阶段预计要好的情况，我们对导流隧洞的衬砌设计进行了优化，确保了2006年10月18日截流的目标进度。
图1 工程枢纽平面布置图3 导流隧洞的设计根据施工导流规划，该工程导流共分为五个阶段，各阶段设计标准见表1。
导流隧洞断面为城门洞形，衬砌后尺寸为10 m×13 m(宽×高)。
水口水电站200MW轴流转桨式水轮机转轮改造
水口水电站200MW轴流转桨式水轮机转轮改造
刘清勇;帅秀莲;陶红
【期刊名称】《电站系统工程》
【年(卷),期】2010(0)4
【摘要】水口水电站位于福建省闽江干流上,是我国＂七·五＂计划重点建设项目,共装有7台单机出力200MW轴流转桨式水轮发电机组,是当今世界上单机容量最大、使用水头接近其使用上限的高水头轴流转桨式水轮发电机组，1、2号机组由日立制作所和哈尔滨电机厂组成的联合体在有14个国、内外厂家参与的国际招标中一举中标，其余5台机组由哈尔滨电机厂单独供货，首台机组于1993年8月并网发电。
【总页数】2页(P67-67)
【关键词】轴流转桨式;水口水电站;水轮机转轮;水轮发电机组;改造;重点建设项目;单机容量;日立制作所
【作者】刘清勇;帅秀莲;陶红
【作者单位】哈尔滨电机厂有限责任公司,150040;大顶子山航电枢纽
【正文语种】中文
【中图分类】TM312
【相关文献】
1.轴流转桨式水轮机小直径转轮在下湘水电站运行探讨 [J], 李天文
2.桐子林水电站大型轴流转桨式水轮机转轮组装 [J], 丁况
3.水口水电站轴流转桨式转轮组装特点 [J], 王志栋
4.大型轴流转桨式水轮机转轮检修改造 [J], 安津;熊建平
5.轴流转桨式水轮机转轮耐压系统改造 [J], 孔德举;唐磊
因版权原因，仅展示原文概要，查看原文内容请购买。
机组安装方案完整版
重庆酉阳金家坝水电站水轮发电机安装施工方案批准： _____________________校核: ______________________编制: ______________________中国水利水电第三工程有限公司局金家坝施工局2010年3月1日水轮发电机安装施工方案一、概述金家坝水利枢纽工程位于重庆市酉阳县与贵州省沿河县的交界地，离酉阳县城48 公里。
枢纽工程大坝位于酉阳县官清乡金家坝，发电厂房位于酉阳县双河镇。
坝区离发电厂房8 公里，通过7143米的引水隧洞引水发电。
电站设计三台单机容量为25MW勺机组，总装机容量75MW水轮机型号为HLA630-LJ-174,发电机型号FS25- 14/4000。
机组为立轴混流式水轮机。
蜗壳为全包角金属蜗壳，转轮直径1740mm。
水轮机主体包括埋入部分（尾水肘管、尾水锥管、座环、蜗壳、机坑里衬）、导水机构（底环、导叶、顶盖、控制环）、转动部分（转轮、主轴）、主轴密封、油导轴承（内油盒、油箱、轴承架、油箱盖、油箱板、轴瓦、冷却器、轴承盖、支柱螺钉、放松装置）、调速机构及管路布置等；发电机部分主要包括定子基础、上下机架基础、定子、转子、上下导轴承装置、推力轴承装置、空冷器、制动器、集电环、上下盖板及风罩等。
水轮机基本参数有：最咼水头120m 设计水头102m 最低水头72m 额定转速428.6r/min、额定流量27.5m3/s、额定出力25780KW飞逸转速793 r/min、轴向推力97.02t、吸出高度-2.1m ;发电机主要参数有：容量P=31250KVA/25000KW电压U N=10500V电流|N=1718.3A、功率因子C0@ =0.8 （滞后）、频率fr=50Hz、转速n N=428.6r/min 飞逸转速n 「=793r/min、相数m=3 接法Y、绝缘等级F/F、定额S1等；辅助设备主要是①2500液控蝶阀及油压装置。
机组旋转方向从发电机端看为顺时针方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆城口巴山水电站水轮发电机设计
发表时间：2017-12-04T15:12:43.730Z 来源：《基层建设》2017年第25期作者：邹振江程烈蓉
[导读] 摘要：本文介绍了70MW水轮发电机设计的主要特点和一些新技术的运用。
重庆水轮机厂有限责任公司重庆 400054
摘要：本文介绍了70MW水轮发电机设计的主要特点和一些新技术的运用。
关键词：水轮发电机；主要参数；结构设计
1 引言
巴山水电站位于重庆市最北端的城口县境内的任何干流上。
通过引水隧洞压力钢管从水库引水至电站厂房。
电站正常蓄水位680m，相应库容29254万m3。
装设2台70MW立轴式水轮发电机组，总装机容量140MW。
2 发电机基本参数
型号 SF70-18/5700 额定容量 82.353MVA
额定功率 70MW 额定电压 10.5KV
额定电流 4528.2A 额定功率因素 0.85（滞后）
额定频率 50Hz 额定转速 333.3r/min
飞逸转速 651.4r/min 额定励磁电流 881A
额定励磁电压 353V 相数 3
定子绕组接法 2Y 绝缘等级 F
励磁方式静止可控硅励磁冷却方式密闭循环空气冷却
旋转方向俯视顺时针
3 发电机主要技术参数
推力轴承负荷 4050KN 额定运行时定子基础承受的扭矩 2409KN.m
突然短路时定子基础承受的扭矩 10520KN.m
制动时下机架传给基础的扭矩 186.16KN.m
定子基础荷重 5600KN 顶转子时下机架基础荷重 1800KN
冷却水压 0.4MPa 冷却水量 290m3/h
冷却水最高进水温度28℃轴承总用油量 6.5m3
轴承润滑油牌号 L-TSA46 制动器气压 0.5～0.8MPa
制动时间 2min 制动时耗气量 6 L/s
制动器顶转子油压 9MPa 飞轮力矩≥17000KN.m2
4 发电机主要结构
本发电机为立轴悬式、密闭循环空气冷却、轴流式风扇、双面进风结构。
主要由定子、转子、上机架、下机架、通风冷却系统、水灭火系统、制动系统等主要部件组成。
4.1 定子
因受运输条件的限制，定子机座分两瓣，设有合缝板，在工厂按整圆制作。
机座分瓣运至工地后，用专门的连接板将机座组成整圆，然后进行搭焊鸽尾筋、叠片和下线，使定子铁芯的整体性得到保证。
定子机座通过有限元力学分析，具有足够的刚度和强度，不但能承受磁拉力和扭矩，而且能保证铁芯和绕组组装后的整体吊装不会产生变形。
定子冲片由优质冷轧硅钢片冲制而成，低损耗、无时效。
冲片去毛刺后，两面涂漆厚度均匀。
叠片通过鸽尾筋固定在定子机座上。
为了消除铁芯膨胀引起的变形对机座的影响，采用了双鸽尾筋结构，鸽尾筋与铁芯之间留有间隙。
铁芯压紧采用穿心螺杆并加装蝶形弹簧，以防机组长期运行后出现松动。
压紧时采用液压拉伸工具施压，使叠压力达到1.5MPa以上，为了调节铁芯内外圆的高度差，本机采用了补偿片结构，设计时给出了宽度为90、170和270mm的共3种调整片，在定子叠片时对其内外径的高度差进行调整。
考虑机座受热后的自由膨胀，定子机座和定子基础板采用径向销定位。
为了减少定子铁芯端部漏磁引起的发热问题，定子齿压片和端箍为非磁性材料。
定子铁芯分段中的通风槽钢也采用非磁性材料制造。
定子绕组为双层条形波绕组。
采用热模压工艺成型，直线及端部进行了防晕处理，具有良好的电气性能，其接头和连接线均采用银铜焊工艺，接触电阻小，可减少接头发热。
定子绕组为Y形连接，分2支路，F级绝缘。
4.2 转子
转子由磁极、磁轭、转子支架、上下轴流式风扇、主轴和极间撑抉以及各种连接线和线夹等组成。
磁极铁芯由1.5mm厚薄钢板叠压而成，每个磁极设有3个T尾来承受磁极在飞逸状态下的离心力。
极靴上装设有纵横阻尼绕组，使
Xq/Xd”接近于1。
阻尼条与阻尼环之间采用银铜焊。
各阻尼环之间采用多层磷青铜皮制成“Ω”型柔性连接，并用材料为35CrMo的拉杆将其固定于磁轭上。
磁极线圈采用扁铜带绕制而成，层间和极身绝缘均为F级绝缘材料。
极身和上下托板与磁极线圈采用整体压制，提高绝缘性能及装配质量。
每个磁极通过T尾用6副斜楔固定在磁轭上。
磁轭结构由于受运输条件的限制，采用叠片式结构，通过转子支架与主轴连接。
磁轭扇形片采用5mm厚高强度薄钢板经激光切割加工而成。
每片3极，全圆由6片拼成。
磁轭轴向长度上分为7段，段间设有30mm高通风沟。
磁轭叠片方式为每层错一个极距叠片，并形成”＞”字形。
两端各l00mm高为每层一片一叠，中间部分每层两片一叠，这样既保证了磁轭的整体刚度，又有利于减小片间通风间隙的风阻，增加铁芯段的风量，以利于发电机的通风冷却，整个磁轭用9副磁轭键固定在转子支架上。
发电机主轴用20SiMn低台金锻钢制造，下端带有法兰，与水轮机轴法兰用精配螺栓连接。
为了保证上导、下导和水导轴承位在运行时的同轴度要求，三档轴承位采用与水机轴一次装夹同车的加工方式。
本机设计时在保证机组转动惯量的前提下，对阻尼环在磁极压板上的固定位置作了调整，减短了磁轭的轴向长度，使磁轭扇形片的用
量减少了l0％。
转子上的所有零件均能承受在飞逸工况下的离心力，具有足够的安全裕度。
4.3 上机架
上机架为辐射式荷重机架。
有6个支腿，用钢板焊接而成，通过有限元受力分析，对个别应力较高部位采取了补强措施，能承受机组的所有轴向力4050kN。
中心体油池内装设有推力轴承、导轴承和油冷却器，油池容量为5m3。
推力轴承为刚性偏心支承，轴承瓦采用优质弹性金属塑料瓦，全圆12块瓦，均匀分布在φ1315mm圆周上。
轴瓦单位压力为3，825MPa。
在推力头和镜板之间和轴承支架与上机架油池底板之间均设有绝缘垫扳，镜板为45#锻钢，经探伤合格后精加工而成。
油冷却器采用了双金属挤片管，具有较高的换热效率，呈两个半圆布置在油池底部。
在中部设有分油板，将冷热油隔开形成有效油路。
顶部没有挡油板，平抑油池内油的涌浪。
为了解决高速机油池甩油和油雾溢出的问题，参考国内外的一些比较先进、成功的结构，对油池的各密封结构作了大量的改进。
4.4 下机架
下机架为辐射型组焊结构，油池内设有下导轴承和油冷却器。
下导轴承其尺寸与上导相同，可互换使用，油冷却器靠也为双金属挤片式环形冷却器，由两瓣组成。
下机架同样通过有限元受力分析，能够承受顶转子时转动部分的所有重量l 800kN。
在不吊出定子的情况下。
下机架能够很方便的通过定子内径整体吊出。
4.5 通风冷却系统
本机冷却方式由密闭循环空气冷却，双面进风。
电机产生的总风量约为43m³，热风温度为61.7℃，冷风温度≤40℃，冷却水进水温度≤28℃，冷却水压力为O，4MPa。
整个通风冷却系统由上风洞盖板、下风洞盖板，上下挡风板和空气冷却器等组战。
内部热空气通过定子铁芯通风沟和定子线圈端部进空气冷却器，经空气冷却器冷却后的冷空气分上、下两路经上下挡风板由上下端轴流式风扇加压进入发电机内部对其进行冷却。
本机设有l2个空气冷却器，均匀布置于定子机座外圆。
冷却器采用翅片式结构，根据业主要求，冷却管材料为白铜管，散热片为铝片，总换热容量为1200KW，能满足N+1方式运行的要求。
4.6 水灭火系统
在发电机定子线圈的上下端部装有灭火环管，每个环管上均匀布置了24个水喷雾头，当机组内部发生火警时，由装设于机组内部的感温感烟信号装置，将火灾信号传输至电站火灾报警监控系统，操作雨淋阀向机组内部进行喷淋灭火。
本机灭火水压为0.4—0.6MPa。
4.7 制动系统
在每个下机架支腿上装设有一个制动器，供发电机停机制动及顶转子用，制动器为单缸双活塞型式，油气分离，气压复位。
设有机械锁定，制动块为无石棉摩阻材料，无污染。
每个制动器均带有粉尘收集装置，以避免粉尘进入机组内部。
5 结束语
重庆城口巴山水电站的发电机设计，通过对电磁参数的合理选取、对机组强度的计算和校验，优化了结构设计。
特别是采用了新型的非磁性材20Mn23A1，高强度磁极磁轭钢板WDER550、WBER600，并在上、下机架中采用新型的密封结构，提高了机组性能，降低了材料消耗，从而使本机不仅在性能上而且在经济指标方面达到了设计的先进水平，为今后中大型水轮发电机的设计打下了良好的基础。
参考文献：
[1]《水轮发电机设计与计算》白延年主编，机械工业出版社
[2]《大型电机的发热与冷却》丁舜年主编，科学出版社。
