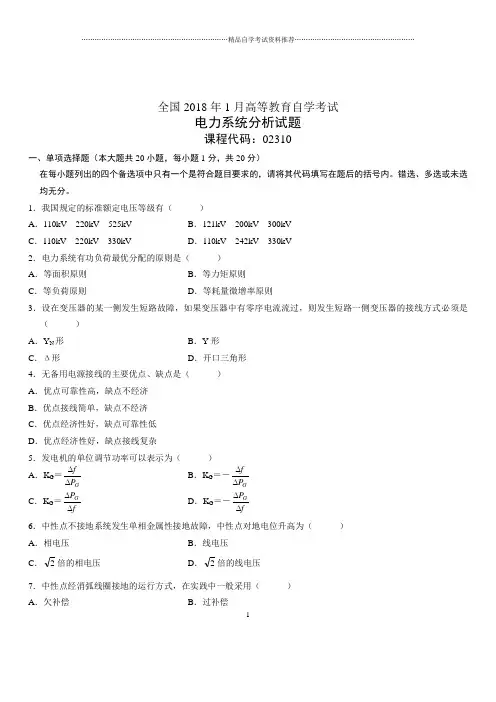

(全新整理)1月全国自考电力系统分析试题及答案解析
1全国2018年1月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．我国规定的标准额定电压等级有（ ）A ．110kV 220kV 525kVB ．121kV 200kV 300kVC ．110kV 220kV 330kVD ．110kV 242kV 330kV2．电力系统有功负荷最优分配的原则是（ ）A ．等面积原则B ．等力矩原则C ．等负荷原则D ．等耗量微增率原则3．设在变压器的某一侧发生短路故障，如果变压器中有零序电流流过，则发生短路一侧变压器的接线方式必须是（ ）A ．Y N 形B ．Y 形C ．Δ形D ．开口三角形4．无备用电源接线的主要优点、缺点是（ ）A ．优点可靠性高，缺点不经济B ．优点接线简单，缺点不经济C ．优点经济性好，缺点可靠性低D ．优点经济性好，缺点接线复杂5．发电机的单位调节功率可以表示为（ ）A ．K G ＝G P f ∆∆B ．K G ＝－GP f ∆∆ C ．K G ＝f P G ∆∆ D ．K G ＝－fP G ∆∆ 6．中性点不接地系统发生单相金属性接地故障，中性点对地电位升高为（ ）A ．相电压B ．线电压C ．2倍的相电压D ．2倍的线电压7．中性点经消弧线圈接地的运行方式，在实践中一般采用（ ）A ．欠补偿B ．过补偿2 C ．全补偿 D ．恒补偿8．中枢点采用顺调压是指（ ）A ．高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B ．高峰负荷时，允许中枢点的电压有所降低；低谷负荷时，允许中枢点的电压有所升高C ．高峰负荷时，允许中枢点的电压有所升高；低谷负荷时，允许中枢点的电压有所降低D ．高峰负荷和低谷负荷时，中枢点电压一样9．系统发生两相短路接地故障时，复合序网的连接方式为（ ）A ．正序、负序、零序并联B ．正序、负序并联，零序开路C ．正序、零序并联，负序开路D ．零序、负序并联，正序开路10．提高电力系统暂态稳定性的措施之一是电气制动，但如果制动作用过小，制动效果不好，这种制动被称为（）A ．临界制动B ．过制动C ．欠制动D ．饱和制动11．已知一节点所带负荷，有功功率为P ，视在功率为S ，则功率因数角ϕ为（ ）A ．arcctg S PB ．arcsin S PC ．arctg S PD ．arccos S P12．电压降落指线路始末两端电压的（ ）A ．数值差B ．分值差C ．相量差D ．矢量差13．电力系统潮流计算主要求取的物理量是（ ）A ．U &、S ~B ．U &、I &C ．I &、S ~D ．Z 、I &14．应用等面积定则判断简单系统暂态稳定时，系统稳定的条件是（ ）A ．加速面积大于减速面积B ．加速面积小于减速面积C ．加速面积为无限大D ．减速面积为零15．电力系统采用有名制计算时，电压、电流、功率的关系表达式为（ ）A ．S=3UIB ．S=2UIC ．S=UIcos ϕD ．S=UIsin ϕ16．应用小干扰法分析系统静态稳定，计及阻尼系数作用时，系统稳定的条件是（ ）A．D<0S Eq>0 B．D<0S Eq<0C．D>0S Eq<0 D．D>0S Eq>017．三绕组变压器的分接头，一般装在（）A．高压和低压绕组B．高压和中压绕组C．中压和低压绕组D．三个绕组都装18．电力系统的有功功率电源是（）A．发电机B．变压器C．调相机D．电容器19．电力线路中，电纳B主要反映线路流过电流时所产生的（）A．热效应B．电场效应C．磁场效应D．电晕损耗20．计算潮流时牛顿—拉夫逊法与高斯—塞德尔法相比的主要优点是（）A．对初值要求低B．占用内存少C．收敛性好，计算速度快D．复杂二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
2020年1月全国自考电力系统分析试题及答案解析
1全国2018年1月高等教育自学考试电力系统分析试题课程代码：02310、单项选择题（本大题共 20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的 括号内。
错选、多选或未选均无分。
1•电力线路按结构可以分为两大类 ，即（ A.放射式和环式B.高电压和低电压C.架空线路和电缆线路D.长线路和短线路 2•我国电力系统的额定频率为（ A.30H z B.40H z C.50H z D.60H z 3.某元件导纳的有名值为 Y=G +jB,当基准值取功率S B ,电压为U B ,则电导的标幺值为 A.G •S BB.G •马U B 4.发电机的单位调节功率可以表示为（)fP G A.K G =B. K G =P GfC.K G ^P GD.K G =—ffP G5.借助改变发电机端电压进行调压是一种（ )A.典型的顺调压B.典型的逆调压C.典型的常调压D.典型的不调压6.电力线路等值参数中消耗有功功率的是（ )A.电纳B.电感C.电阻D.电容S B3U B73UBS BC.G •D. G2B.-G T -jB TD. -G T +jB T13.节点导纳矩阵为方阵，其阶数等于（C.网络中所有节点数加1D.网络中所有节点数加 2A. 网络中所有节点数B.网络中除参考节点以外的节点数 14.当系统发生故障后，投入制动电阻可减少 A. 无功损耗 B.有功损耗C.电压损耗D.功率差额15.电力系统分析中所用阻抗指的是（ A. 一相等值阻抗 B.两相阻抗 C.三相阻抗D.四相阻抗16.潮流计算的 P —Q 分解法是在哪一类方法的基础上派生而来的（ A. 高斯—赛德尔法 B.直角坐标形式的牛顿一拉夫逊法7.一般双绕组变压器的分接头（ ）A.高、低压侧均没有B.位于低压侧C.高、低压侧均有D.位于高压侧8.ABC 坐标系下，理想同步发电机的磁链方程中的互感系数 M Qf 等于（ ）A.0B. 1.0C.0.5D.1.59.无限大功率电源供电的三相对称系统,发生三相短路 ,短路电流的非周期分量的衰减速度A.A 、B 、C 三相相同B. 只有B 、C 两相相同 C.只有A 、B 两相相同D.只有A 、 C 两相相同10.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（ A. 增大 B.减小 C.不变D.不确定11.分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（ A. 正序等效定则 B.等耗量微增率准则 C •等力矩原则 D.等面积定则12.双绕组变压器， 型等值电路中的导纳为（A.G T -jB TC.G T +jB TC.极坐标形式的牛顿一拉夫逊法D.阻抗法17将三个不对称相量分解为三组对称相量的方法是（A.小干扰法B.对称分量法C•牛顿一拉夫逊法 D.龙格一库塔法18.当系统中a相接地短路时，故障处的a相电压为（B.巴2A. U ND. 019•系统有功备用容量中，哪种可能不需要专门设置（A.负荷备用B.国民经济备用C.事故备用D.检修备用20.在下列各种故障类型中，属于纵向故障的是（A.两相短路B.单相断线C.单相接地短路D.两相接地短路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
电力系统分析习题和答案解析
电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?1—3 我国电网的电压等级有哪些？1—4 标出图1—4电力系统中各元件的额定电压。
1—5 请回答如图1－5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵ 当变压器1T 在+2。
5％抽头处工作，2T 在主抽头处工作，3T 在-2。
5%抽头处工作时，求这些变压器的实际变比。
1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。
1-7 电力系统结线如图1—7所示，电网各级电压示于图中.试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。
⑵设变压器1T 工作于+2。
5％抽头， 2T 工作于主抽头，3T 工作于—5%抽头，求这些变压器的实际变比。
习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围.1-9 什么叫三相系统中性点位移?它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍?1—10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1—11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1—13 架空线的电压在35kV 以上应该用悬式绝缘子,如采用X —4。
浙江1月自考电力系统分析试题及答案解析
浙江省2018年1月高等教育自学考试电力系统分析试题课程代码：02310一、填空题(每小题1分，共10分)1. 消弧线圈通常采用______补偿方式。
2. 电力系统的有功电源主要有______。
3. 电力系统潮流计算，从数学上讲是一个求解______的问题。
4. 电力系统中性点直接接地的电压等级有(写出三个)______。
5. 电力系统的备用容量按容量存在的形式可分为：______。
6. 三相短路时短路容量S D的标么值等于______。
7. 某发电机容量为S G，到短路点D的转移电抗X D1(以S B为基准)，则计算电抗X js1=______。
8. 串联电容在高压(220kV以上)线路中主要用于提高______。
9. 无限大功率电源是指当外界发生扰动时，能保持______和频率恒定的电源。
10. 冲击电流主要用来校验设备的______。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共15分)1. 架空三相输电线，相间距离不变，增大导线半径时其线路对地电容( )。
A. 增大B. 减小C. 不变D. 无法确定2. 消弧线圈采用过补偿，当系统发生单相接地时，流经接地点的电流为( )。
A. 容性电流B. 感性电流C. 等于0D. 电阻性电流3. 在电力系统稳态分析的标幺值计算中，通常预先指定( )基准值。
A. 一个B. 二个C. 三个D. 任意个4. 无功功率分点是指该节点无功功率( )。
A. 注入为0B. 由两侧线路流进该节点C. 由该节点流向两侧线路D. 最大5. 可以发出和吸收无功功率的设备是( )。
A. 发电机、并联电容器B. 并联电抗器、调相机C. 静止补偿器、并联电容器D. 调相机、静止补偿器6. 线路末端的电压调整是指( )。
A. 线路始末两端电压相量差B. 线路始末两端电压数值差C. 线路末端电压与额定电压之差D. 线路末端空载时与负载时电压之差7. n个节点的电力系统，PV节点数m，用极坐标表示的雅可比矩阵为( )。
电力系统分析测试题含答案
电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。
A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。
A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。
A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。
A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。
A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。
A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。
A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。
A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。
A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。
A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。
《电力系统分析》试题含答案
电力系统分析》试题、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成，用于电能生产、变换、输送分配和消费的系统。
（V）2、电能生产的主要特点可以概括为连续性、瞬时性和重要性（V ）。
3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。
（V ）4、保证供电可靠性就是在任何情况下都不间断对用户的供电。
（X）5、中等长度线路是指100Km以上、300Km以下的架空线路。
（V ）6. 分裂导线多采用2〜4分裂，最多不超过6分裂。
（V ）7. 电能生产的主要特点可以概括为连续性、瞬时性和重要性（V ）8. 负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。
（V ）9. 采用分裂导线不仅可以减小架空输电线路的电抗，而且可以提高架空输电线路的电晕临界电压。
（X ）1 0 、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。
（X）11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式，无备用接线方式通常用于对三级负荷的供电。
（V ）12. 我国对电力系统频率偏移的规定是正常情况下不超过+ -5%0（X ）13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。
（V ）.14. 线电压和相电压的标么值数值相等。
（V）.15、35kv及以下高压电力系统均应采用中性点不接地的运行方式。
（X ）16、一级负荷在任何情况下都不允许停电，所以应采用双电源供电或单电源双回路供电。
（X）17、二级负荷可以采用单电源双回路供电0（ V ）18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络0（V ）19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率0 （V ）（）20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。
（V ）21、发电厂升压变压器低压绕组的额定电压应等于发电机的额定电压0（V ）22. 线路的电导由沿绝缘子的泄漏电流和电晕现象决定0（ V ）23. 架空输电线路三相导线之间的几何平均距离越大，其单位长度的电抗越大、电纳越小。
电力系统分析试题答案（完整试题）
电⼒系统分析试题答案（完整试题）⾃测题（⼀）⼀电⼒系统的基本知识⼀、单项选择题（下⾯每个⼩题的四个选项中，只有⼀个是正确的，请你在答题区填⼊正确答案的序号，每⼩题 2.5分，共50分）1、对电⼒系统的基本要求是（）。
A、保证对⽤户的供电可靠性和电能质量，提⾼电⼒系统运⾏的经济性，减少对环境的不良影响；B、保证对⽤户的供电可靠性和电能质量；C、保证对⽤户的供电可靠性，提⾼系统运⾏的经济性；D保证对⽤户的供电可靠性。
2、停电有可能导致⼈员伤亡或主要⽣产设备损坏的⽤户的⽤电设备属于（）。
A、⼀级负荷；B、⼆级负荷；C、三级负荷；D、特级负荷3、对于供电可靠性，下述说法中正确的是（）。
A、所有负荷都应当做到在任何情况下不中断供电；B、⼀级和⼆级负荷应当在任何情况下不中断供电；C、除⼀级负荷不允许中断供电外，其它负荷随时可以中断供电；D—级负荷在任何情况下都不允许中断供电、⼆级负荷应尽可能不停电、三级负荷可以根据系统运⾏情况随时停电。
4、衡量电能质量的技术指标是（）A、电压偏移、频率偏移、⽹损率; B 、电压偏移、频率偏移、电压畸变率；D、⼚⽤电率、⽹损率、C、⼚⽤电率、燃料消耗率、⽹损率;电压畸变率5、⽤于电能远距离输送的线路称为（A、配电线路；B、直配线路;C、输电线路；D、输配电线路。
6、关于变压器，下述说法中错误的是（A、对电压进⾏变化，升⾼电压满⾜⼤容量远距离输电的需要,降低电压满⾜⽤电的需求;B、变压器不仅可以对电压⼤⼩进⾏变换，也可以对功率⼤⼩进⾏变换;C、当变压器原边绕组与发电机直接相连时（发电⼚升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同;D变压器的副边绕组额定电压⼀般应为⽤电设备额定电压的 1.1倍。
7、衡量电⼒系统运⾏经济性的主要指标是（A、燃料消耗率、⼚⽤电率、⽹损率; 、燃料消耗率、建设投资、⽹损率;C⽹损率、建设投资、电压畸变率; 、⽹损率、占地⾯积、建设投资。
2020年1月全国自考电力系统分析试题及答案解析
1全国2018年1月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.电力线路按结构可以分为两大类,即（ ）A.放射式和环式B.高电压和低电压C.架空线路和电缆线路D.长线路和短线路2.我国电力系统的额定频率为（ ）A.30H zB.40H zC.50H zD.60H z 3. 某元件导纳的有名值为Y=G +jB,当基准值取功率S B ,电压为U B ,则电导的标幺值为 （ ）A.G ·B B S U 2B.G ·2B B U SC.G ·23B BU S D. G ·BB S U 23 4.发电机的单位调节功率可以表示为（ ）A.K G =G P f∆∆- B. K G =fP G ∆∆- C.K G =f P G ∆∆ D.K G =GP f ∆∆ 5.借助改变发电机端电压进行调压是一种（ ）A.典型的顺调压B.典型的逆调压C.典型的常调压D.典型的不调压6.电力线路等值参数中消耗有功功率的是（ ）A.电纳B.电感C.电阻D.电容7.一般双绕组变压器的分接头（）A.高、低压侧均没有B.位于低压侧C.高、低压侧均有D.位于高压侧8.ABC坐标系下，理想同步发电机的磁链方程中的互感系数M Qf等于（）A.0B. 1.0C.0.5D.1.59.无限大功率电源供电的三相对称系统,发生三相短路,短路电流的非周期分量的衰减速度（）A.A、B、C三相相同B.只有B、C两相相同C.只有A、B两相相同D.只有A、C两相相同10.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（）A.增大B.减小C.不变D.不确定11.分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（）A.正序等效定则B.等耗量微增率准则C.等力矩原则D.等面积定则12.双绕组变压器， 型等值电路中的导纳为（）A.G T-jB TB.-G T-jB TC.G T+jB TD.-G T+jB T13.节点导纳矩阵为方阵，其阶数等于（）A.网络中所有节点数B.网络中除参考节点以外的节点数C.网络中所有节点数加1D.网络中所有节点数加214.当系统发生故障后，投入制动电阻可减少（）A.无功损耗B.有功损耗C.电压损耗D.功率差额15.电力系统分析中所用阻抗指的是（）A.一相等值阻抗B.两相阻抗C.三相阻抗D.四相阻抗16.潮流计算的P—Q分解法是在哪一类方法的基础上派生而来的（）A.高斯—赛德尔法B.直角坐标形式的牛顿—拉夫逊法23C.极坐标形式的牛顿—拉夫逊法D.阻抗法17将三个不对称相量分解为三组对称相量的方法是（ ）A.小干扰法B.对称分量法C.牛顿—拉夫逊法D.龙格—库塔法18.当系统中a 相接地短路时,故障处的a 相电压为（ ）A. U NB. 2N U C.N U 23 D. 019.系统有功备用容量中,哪种可能不需要专门设置（ ）A.负荷备用B.国民经济备用C.事故备用D.检修备用20.在下列各种故障类型中,属于纵向故障的是（ ）A.两相短路B.单相断线C.单相接地短路D.两相接地短路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
电力系统分析练习题(附参考答案)
电力系统分析练习题（附参考答案）一、单选题（共100题，每题1分，共100分）1、系统中有功功率不足，会造成( )。
A、电压水平上升；B、频率下降。
C、电压水平下降；正确答案：B2、电力系统潮流计算中变压器采用型等值电路，而不采用T型等值电路的原因是（）。
A、采用B、采用C、采用采用D、采用采用正确答案：C3、通常有载调压变压器的可调抽头在变压器的哪一侧？( )A、高压侧B、两侧C、低压侧D、不一定正确答案：A4、对电力系统运行的基本要求是：A、在安全前提下，保证质量，力求经济；B、在安全前提下，力求经济，保证质量。
C、在优质前提下，保证安全，力求经济；D、在经济前提下，保证安全，力求优质；正确答案：A5、分裂导线的电抗比普通钢芯铝绞线的电抗A、小B、相等C、不确定D、大正确答案：A6、系统发生单接地短路故障时，复合序网的连接方式为（）A、正序、负序并联、零序网开路B、正序、负序、零序串联C、零序、负序并联，正序开路D、正序、零序并联、负序开路正确答案：B7、在电力系统的下列接线方式中，属于有备用接线的是（）A、单回路链式接线B、单回路放射式接线C、单回路干线式D、两端供电网正确答案：D8、当系统频率发生变化后，发电厂依据调度员命令增减负荷，属于频率的（）调整A、四次B、三次C、二次D、一次正确答案：C9、在下面给出的各组电压中，完全属于电力系统额定电压的一组是（）。
A、500kv、220kv、110kv、35kv、10kv。
B、500kv、230kv、121kv、37kv、10.5kv；C、525kv、242kv、121kv、38.5kv、11kv；D、525kv、230kv、115kv、37kv、10.5kv；正确答案：A10、输电线路单位长度的电阻主要决定于（）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细正确答案：D11、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。
《电力系统分析》自学考试试题
《电力系统基础》自考试题一、填空题1. 依据一次能源的不同.发电厂可分为火力发电厂、水力发电厂、 核电厂 、风力发电厂等。
2. 采用分裂导线的目的是 减少电晕损耗和线路电抗。
3. 电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电 质量 要求。
4. 潮流计算中的电压数值约束条件是由 电压质量标准 决定的。
5. 发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生 直流 分量电流。
6. 从发电厂电源侧的电源功率中减去变压器的功率损耗.得到的直接连接在发电厂负荷侧母线上的电源功率称为 等值电量标准 。
7. 电力系统零序等值电路与正序等值电路 不同 。
8. 短路电流最大可能的瞬时值称为 短路冲击电流 。
9. 简单系统静态稳定依据为 δd /dP E >0 。
10. 减少原动机出力将 提高（改善） 系统的暂态稳定性。
11. 我国国家标准规定的、常用的网络额定电压等级(10千伏及以上)包括10、35、110、220、500千伏。
(写出5个)12. 某系统电压基准值取U B .功率基准值为S B .则其阻抗基准值Z B (用U B 和S B 表示)可表示为：ZB=UB 2/SB 。
13. 线路的电压降落是指线路始末两端电压的相量差。
14. 负荷曲线是指负荷相对于时间变化的关系。
15. N 个节点的电力系统.其节点导纳矩阵为 n 阶。
16. 在短路电流计算公式中.θ角表示定子a 相绕组轴线与转子d 轴之间夹角。
17. 两相短路接地的复合序网是三序网并联。
18. 系统D 点发生不对称故障.E a ∙是正序网络中发电机等值电势.其值等于∙。
19. 同步机转子运动方程中(P T -P E )两个量的单位是标幺值 。
20. 短路电流最大可能瞬时值.称为冲击电流。
21. 若某系统电压基准值取U B .功率基准值为S B .则其导纳基准值Y B (用U B 和S B 表示)可表示为：_YB=UB2SB_______。
最新1月自考电力系统远动及调度自动化试题及答案解析
2018年1月自考电力系统远动及调度自动化试题课程代码：02312一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．光敏三极管的工作速度是( )A．1～200kb/s B．5～20kb/sC．10～500kb/s D．10～800kb/s2．对f0=50Hz的工频信号交流采样时，若40°电角度采样一次，则采样速率fS应为( ) A．600Hz B．500HzC．450Hz D．300Hz3．分布式结构计算机网特点是( )A．可靠性差B．效率低C．扩充简单D．信息流程长4．同步通信特点之一是( )A．传输效率高B．时钟要求高C．设备简单D．设备复杂5．(14，10)缩短循环码的许用码组有( )A．4096个B．2048个C．1024个D．512个6．RS-232标准接口电路采用( )A．同步方式B．开放型C．平衡型D．非平衡型7．2000MHz频率属( )A．短波频段B．中波频段C．微波频段D．长波频段18．异步通信方式的特点之一是( )A．设备复杂B．设备简单C．结构简单D．时钟要求高9．配电自动化系统用控制功能减负荷时通过DMS的( )A．SCADA功能 B．LM功能C．SCADA／LM功能D．GIS／LM功能10．将采集到的被监控发电厂或变电所的设备状态信号按规约传送调度中心，属于RTU的( ) A．遥测功能B．遥信功能C．遥控功能D．遥调功能11．计算机网络的物理层数据传输方式中数据采样方式应属于( )A．规约特性B．机械特性C．电气特性D．电信号特性12．LAN环形结构的性能之一是( )A．可靠性好B．灵活性好C．价格低D．模块性好13．调度员尽力维护各子系统发电、用电平衡时属( )A．正常状态B．紧急状态C．恢复状态D．瓦解状态14．适合全双工通信方式数据传输时属HDLC规约的( )A．异步响应模式B．正规响应模式C．非正规响应模式D．异步平衡模式15．计算机局部网的传输距离是( )A．(0.1～1)km B．(0.1～10)kmC．(0.5～15)km D．(0.5～20)km16．抗腐性好的通信系统是( )A．载波通信B．光纤通信C．架空线D．电缆线17．若10位A／D芯片工作于±10V直流采样方式时Uf9为( )A．5V B．2.5V2C．1.25V D．0.625V18．馈线自动化系统应有( )A．电容器切除B．故障点定位功能C．设备管理D．有功调节19．自动发电控制AGC功能可保证电网的( )A．电压B．频率C．电流 D．功率因数20．配电网中地区负荷预报是( )A．1日—2日B．1日—7日C．1日—5日D．1日—14日二、填空题（本大题共20小题，每小题1分，共20分）请在每小题的空格中填上正确答案。
1月自考电力市场基础试题及答案解析
全国2018年1月自考电力市场基础试题课程代码：06139一、单项选择题（本大题共40小题，每小题1分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.由信息源、信息处理器、信息用户和信息管理者组成了信息系统的（）A.概念结构B.层次结构C.功能结构D.软件结构2.电力市场信息化建设现存的问题是（）A.系统项目投资大B.系统项目工期长C.重复开发严重D.系统项目操作困难3.实施ERP系统的风险之一是（）A.外部环境风险B.供应商风险C.电子银行风险D.认证中心风险4.电子商务的主要功能之一（）A.桌面视频会议B.移动办公C.电子政务D.网络财务管理5.办公自动化系统发展的新领域（）A.网上购物B.合同管理C.招投标管理D.桌面视频会议6.信息系统发展阶段的第三阶段是（）A.数据集中处理阶段B.数据单项处理阶段C.数据自动管理阶段D.数据共享管理阶段7.电网调度运营技术支持系统组成部分（）A.交易管理系统B.用电管理系统C.电能计量管理系统D.电费管理系统8.目前三峡工程建设使用的工程项目管理软件是（）A.Time LineB.Sure TrakC.Project 2000D.P319.为调整负荷预测的偏差，由于机组异常而引起的机组出力偏差等而设置的交易类型,其交易电量决定于偏差值的大小的是（）A.现货交易合同B.实时交易C.月度交易D.年度交易10.远程自动抄表系统硬件主要有（）A.用户电量管理B.网络C.文本文件D.数据文件11.电力市场参与者主体意识的培育（）A.政府监管意识B.电力价格增长意识C.投资者商业服务意识D.环境与能效意识12.企业重组的重要目标是（）A.电价制度B.电价水平C.电价改革D.产权主体多元化13.电力体制改革首先要解决的重大问题是（）A.微观客体的重组B.电力价格C.环境与资源配置效率D.微观主体的重组14.会计标准与财务健康；三公调度；交易规则执行是监管机构的（）A.管制职能B.决策职能C.法规职能D.监督职能15.1985年政府出台了“多家办电”和“多种电价”政策。
1月全国电力系统分析自考试题及答案解析
全国2018年1月高等教育自学考试电力系统分析试题课程代码：02310一、填空题(每小题1分，共10分)1.负荷的静态电压特性是指____________的关系。
2.潮流计算中，常将节点分类成____________。
3.电力系统的频率主要和____________有关。
4.电力系统接线图常采用以下两种图表示：____________。
5.环网潮流的自然分布是按线段的____________分布的。
6.采用比例型励磁调节器时，能近似认为E′为恒定，则此时发电机电磁功率计算式为____________。
7.当供电电源内阻抗小于短路回路总阻抗的10%时，则电源可作为____________处理。
8.同步发电机空载电势是由发电机的____________产生的。
9.电力系统在不稳定情况下，电压、电流、功率和相位角等运行参数随时间不断增大或____________ 。
10.同步发电机派克变换是将定子a,b,c三相电磁量变换到与转子同步旋转的____________坐标系上。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共15分)1.采用分裂导线，与相同截面的普通架空三相输电线相比，可使其线路对地电容( )。
A.增大B.减小C.不变D.无法确定2.中性点不接地的系统发生单相接地时，接地点三相线电压( )。
A.增大3倍B.不再对称C.保持不变D.等于03.求无功功率分点的目的是( )。
A.找无功最大点B.从该节点解开网络C.求有功功率分点D.求网络环流4.变压器的非标准变比是指变压器两侧( )。
A.网络额定电压之比B.绕组额定电压之比C.实际分接头之比D.实际分接头电压之比÷网络额定电压之比5.线路末端的电压偏移是指( )。
A.线路始末两端电压相量差B.线路始末两端电压数值差C.线路末端电压与额定电压之差D.线路末端空载时与负载时电压之差6.n个节点的电力系统，其节点导纳矩阵为( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全国2018年1月自学考试电力系统分析试题
课程代码：02310
一、单项选择题(本大题共20小题，每小题1分，共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.目前，我国电力系统中火电厂主要有两类，即( )
A.凝汽式电厂和热电厂
B.地热电厂和热电厂
C.水电厂和火电厂
D.潮汐电厂和地热电厂
2.双绕组变压器，将励磁支路前移的T 型等值电路中，其导纳为( )
A.G T +jB T
B.-G T -jB T
C.G T -jB T
D.-G T +jB T
3.500kV 系统的中性点运行方式经常采用( )
A.不接地
B.直接接地
C.经电抗接地
D.经电阻接地
4.电力线路的等值电路中，电阻参数R 主要反映电流流过线路产生的(
) A.热效应 B.电场效应
C.磁场效应
D.电晕损耗
5.中性点经消弧线圈接地的运行方式，在实践中一般采用( )
A.欠补偿
B.过补偿
C.全补偿
D.恒补偿
6.系统备用容量中，哪种容量可能不需要专门设置( )
A.负荷备用
B.事故备用
C.检修备用
D.国民经济备用
7.发电机组的单位调节功率表示为( ) A.K=P f ∆∆ B.K=-f P
∆∆ C.K=f P
∆∆ D.K=-P f
∆∆
8.利用发电机调压( )
A.需要附加设备
B.不需要附加设备
C.某些时候需要附加设备
D.某些时候不需要附加设备
9.经Park 变换后的理想同步发电机的电压方程含( )
A.电阻上的压降
B.发电机电势
C.变压器电势
D.A 、B 、C 均有
10.电力系统中发生概率最多的短路故障是( )
A.三相短路
B.两相短路
C.两相短路接地
D.单相短路接地
11.根据对称分量法，a 、b 、c 三相的零序分量相位关系是( )
A.a 相超前b 相
B.b 相超前a 相
C.c 相超前b 相
D.相位相同
12.在发电机稳态运行状态中，机械功率P T 与电磁功率P E 相比( )
A.P T >P E
B.P T <P E
C.P T =P E
D.P T >>P E
13.中性点直接接地系统中，发生单相接地故障时，零序回路中不包含( )
A.零序电流
B.零序电压
C.零序阻抗
D.电源电势
14.作为判据 d dP E
>0主要应用于分析简单系统的( )
A.暂态稳定
B.故障计算
C.静态稳定
D.调压计算
15.变压器中性点经小电阻接地的主要目的是( )
A.调整电压
B.调整频率
C.调控潮流
D.电气制动
16.无限大功率电源供电的三相对称系统，发生三相短路，a 、b 、c 三相短路电流非周期分量起始值(
) A.i ap0=i bp0=i cp0 B. i ap0≠i bp0≠i cp0
C. i ap0=i bp0≠i cp0
D. i ap0≠i bp0=i cp0
17.理想同步发电机，d 轴电抗的大小顺序为( )
A.x d >x ′d >x ″d
B. x ′d >x ″d > x d
C. x ′d > x d >x ″d
D. x ″d >x ′d > x d
18.下面简单故障中属于对称短路的是( )
A.单相短路
B.两相短路
C.三相短路
D.两相短路接地
19.三绕组变压器的分接头只装在( )
A.高压绕组
B.高压绕组和低压绕组
C.高压绕组和中压绕组
D.中压绕组和低压绕组
20.中性点接地系统中发生不对称短路后，越靠近短路点，零序电压变化趋势为( )
A.越高
B.越低
C.不变
D.无法判断
二、填空题(本大题共10小题，每小题1分，共10分)
请在每小题的空格中填上正确答案。
错填、不填均无分。
21.潮流计算中，电压约束条件U imin ≤U i ≤U imax 是为了保证________。
22.三相架空输电线导线间采用循环换位的目的是________。
23.中枢点的调压方式可以分为三类：顺调压、逆调压和________。
24.简单电力系统发生三相短路故障，其零序电流的大小为________。
25.潮流计算中，PV节点待求的物理量是该节点的无功功率Q和________。
26.电力系统电压中枢点是指________。
27.若简单系统的功率极限的标幺值为1.5；目前输送的功率的标幺值为1.0，此时的静态稳定储备系数为________。
28.衡量电能质量的三个指标有电压大小、频率和________。
29.降压变压器将330kV和220kV电压等级的线路相连，其一、二次侧绕组额定电压应为________。
30.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中，则称之为________。
三、简答题(本大题共4小题，每小题5分，共20分)
31.利用计算机进行潮流计算时，各类节点所占的数量如何?
32.简要说明常见的电力系统的调压措施。
33．试绘制出发电机q(交)轴次暂态电抗x″q的等值电路。
34．在采用电气制动提高系统暂态稳定性时，需合理选择制动电阻大小和投切时间，为什么？
四、计算题(本大题共4小题，每小题7分，共28分)
35.求图示网络等值电路及参数，并写出其导纳阵。
36.计算下图所示简单环网的初步功率分布，并找出无功功率分点。
37.当系统A独立运行时，负荷增加60MW，频率下降0.1Hz；当系统B独立运行时，负荷增加90MW，频率下降0.12Hz。
两系统联合运行时频率为50Hz，联络线上的功率P AB=40MW，此时，若将联络线断开，求A、B两系统的频率各为多少?
38.某火电厂有两台机组容量均为50MW，最小技术出力均为12MW，耗量特性分别为F1=0.0121P+1.2P1+10(t ／h)；F2=0.0222P+P2+12(t／h)，求负荷分别为15MW和80MW时，如何运行最经济?
五、综合计算题(本大题共2小题，每小题11分，共22分)
39.下图所示网络中，线路L长为100km，正序电抗x1=0.4Ω／km，零序电抗x0=3x1；发电机G1、G2相同，S N=15MV A，x″d=0.125，正序电抗等于负序电抗；变压器T1、T2、T3相同，S N=15MV A，U K％=10。
(1)计算当K点发生两相短路接地时，短路点的短路电流。
(2)求T2中性点电压。
40.某系统等值电路如图所示，归算至同一基准值的元件标幺值参数标于图中，正常运行时发电机向无限大系统输送功率P0=1.0，功角δ= δ0，当K点三相短路后，发电机转子又转过55°，即转子与无限大系统夹角δ=δ0+55°，此时保护动作切除故障，问系统是否能维持暂态稳定?。
