给水工程设计(审图)标准
城市给水施工及验收标准
城市给水施工及验收标准城市给水施工及验收标准是城市工程建设中的重要组成部分，它涉及到人们日常生活用水的质量和安全。
在城市给水工程建设中，严格执行相关的标准和规范是确保水质安全和施工质量的关键。
本文将介绍城市给水施工及验收标准的相关内容，以便大家更好地了解和掌握。
一、设计规范在城市给水工程建设前，必须进行详细的设计规划。
设计规范包括给水管道的布置、管材选用、管道直径和坡度、消防水力计算等内容。
设计规范的合理性直接影响到给水工程的施工和使用效果，因此必须符合国家相关规定，并通过相关部门审批。
二、材料选用城市给水工程所使用的材料必须符合国家标准，具有合格的质量证明书。
常见的给水管道材料包括聚乙烯管、铸铁管、钢管等，必须根据实际需要合理选择。
此外，对于特殊要求的给水工程，还需要特别注意材料的防腐蚀性能和耐压性能。
三、施工管理城市给水施工过程中，必须严格遵守相关的施工规范和要求。
施工现场必须符合安全生产标准，施工人员必须具备相关证书和经验。
施工过程中要注意材料运输、安装技术和质量检验等环节，确保施工质量。
四、验收标准城市给水工程建设完成后，必须进行验收。
验收标准包括工程图纸、施工质量、管道连接、阀门开闭、管道保温、消毒等多个环节。
只有达到验收标准的工程，才能正式投入使用。
在验收过程中，相关部门会进行现场检查和水质监测，确保给水工程的质量和安全。
五、维护管理城市给水工程建设完成后，还需要进行定期的维护管理。
维护管理包括定期清洗管道、检修阀门、保养设备等内容。
只有维护得当，给水工程才能长期稳定运行，为市民提供高质量的饮用水。
结语城市给水施工及验收标准是城市建设中不可或缺的一环，它关系到市民的生活质量和健康安全。
只有严格遵守相关规范，严把施工验收关口，才能确保城市给水工程的质量和安全。
希望相关部门和施工方能共同努力，确保城市给水工程的顺利建设和运行。
给排水专业施工图审查常见问题
注意排水管的布置，不得穿卧室空间（包括做管井，
穿衣柜），同一住户内卧室上的排水横管必须本层埋设，
注意与有关专业配合，并在图中明确表示
.
11
图纸
3 详图
水泵：注意自吸水管中真空度对管道布置的影响，一 定要注意气体的顺畅排除（管道顶平连接、变径采用偏心 变径管）。由消防水池取水的非消防泵不应与消防泵共用 吸水管且一定要有保证消防水不被动用的水力措施。
末端也常常出现问题，一个是未设置于最不利点喷头处
.
2
序
3 全面理解规范规定：
规范给出的某些规定，有的不能简单套用，要全面掌握。比 如消火栓用水量及充实水柱应根据所在位置的高度等因素确定， 高度大时充实水柱长度加大，其用水量也应相应加大；再如自 动喷洒用水量不应简单采用喷水强度与作用面积直接乘积，正 确的应根据实际布置间距、作用面积内开放的喷头数、采用的
.
4
说明
3设计范围
设计范围应交代清楚，这与你说明中应交代的内容相关， 尤其改扩建工程，一般存在新老规范要求不同的问题，不在设 计范围的部分你不对其负责（如：是否包括消防系统，干、支 管道的涉及范围等），凡是所涉及的设计范围，其所交代的内 容（尤其强条）不要漏项。
4图例设备表
设备应注明设计参数，不应仅注型号（不得出现厂家，变 频泵应至少情况经水力计算确定。
4 加强计算机所出底图检查：
常见问题：采用字库不对（乱码，错位）、需要的图层或颜 色未打出、图形文件用错、需要内容被填充掩盖、轴线等不同 线条的宽度区分不明等。
.
3
说明
1 设计依据
注意规范应采用有效版本（最新版）
2 设计条件及项目简介：
设计项目的性质（人防还应注意交代平时和战时的不同用 途）、类别（与建筑图一致），市政（给水、排水、热力）、 需引入的消防水源等设计得以进行的原始条件，应介绍全面不 要漏项，有些还无数据需另外设计建设的水源等所需项目，应 对其提出要求。用词要准确，如：有的介绍水压为“>0.2Mpa”， 其大于的程度模糊不清。
给排水图纸会审要点及常见问题
给排水图纸会审要点及常见问题建筑给排水专业与有关方面的关系建筑给排水专业与有关方面的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。
(4)管道井的内部布置是否合理。
(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
施工图审核要点(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
审图要点(1)设计说明应包括设计依据、设计范围，给排水、t肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。

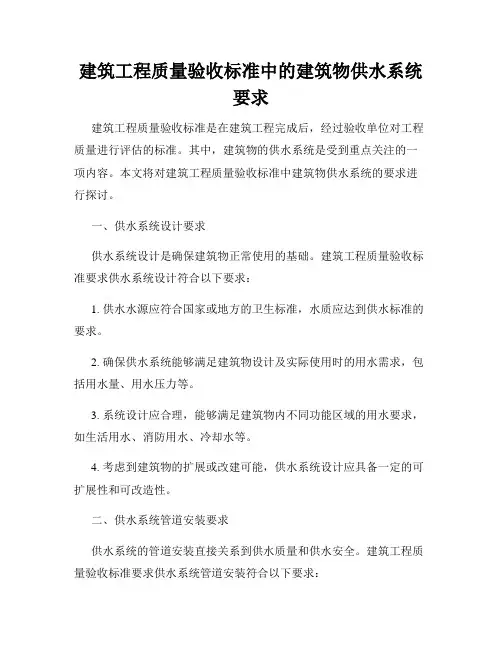

建筑工程质量验收标准中的建筑物供水系统要求
建筑工程质量验收标准中的建筑物供水系统要求建筑工程质量验收标准是在建筑工程完成后，经过验收单位对工程质量进行评估的标准。
其中，建筑物的供水系统是受到重点关注的一项内容。
本文将对建筑工程质量验收标准中建筑物供水系统的要求进行探讨。
一、供水系统设计要求供水系统设计是确保建筑物正常使用的基础。
建筑工程质量验收标准要求供水系统设计符合以下要求：1. 供水水源应符合国家或地方的卫生标准，水质应达到供水标准的要求。
2. 确保供水系统能够满足建筑物设计及实际使用时的用水需求，包括用水量、用水压力等。
3. 系统设计应合理，能够满足建筑物内不同功能区域的用水要求，如生活用水、消防用水、冷却水等。
4. 考虑到建筑物的扩展或改建可能，供水系统设计应具备一定的可扩展性和可改造性。
二、供水系统管道安装要求供水系统的管道安装直接关系到供水质量和供水安全。
建筑工程质量验收标准要求供水系统管道安装符合以下要求：1. 管道材质应符合国家标准，确保管道具有良好的耐腐蚀性和密封性。
2. 管道铺设应符合相关规范，确保管道的稳定性和安全性。
3. 管道应设有可靠的防水、防漏措施，如安装管道密封胶带、填充胶等。
4. 穿越隔墙、楼板等建筑构件的管道应采取合适的穿越方式，不得破坏构件的结构稳定性和密封性。
三、供水设备安装要求供水设备的正确安装保证了供水系统正常运行。
建筑工程质量验收标准要求供水设备安装符合以下要求：1. 设备的选择应符合相关规范及建筑物的实际需求，如水泵、水箱等。
2. 安装过程中应注意设备与管道之间的连接紧密性和密封性。
3. 设备运行和控制手段应正常有效，并配备相应的监测设备，以便及时发现和解决故障。
4. 设备安装位置应合理，方便维修和保养，并满足相关操作和安全要求。
四、供水系统水质检测要求供水系统水质检测是保障供水系统水质达到国家标准的重要手段。
建筑工程质量验收标准要求供水系统水质检测符合以下要求：1. 进行水质检测的频率应符合相关规范要求，并保留相应的检测记录。

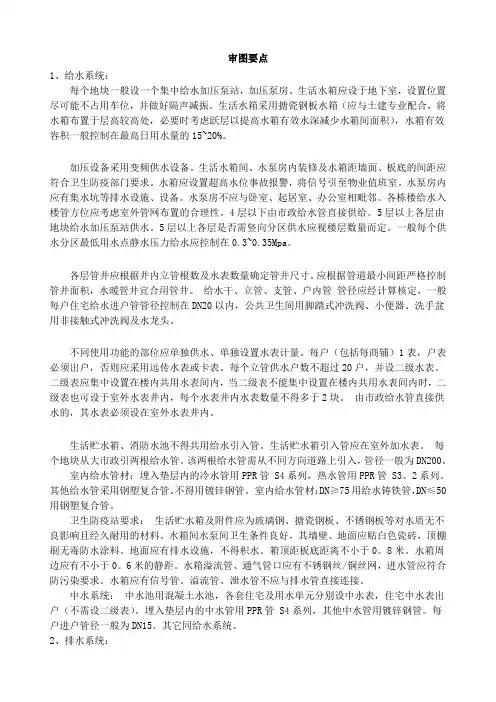

给排水审图要点
审图要点1、给水系统：每个地块一般设一个集中给水加压泵站，加压泵房、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减振。
生活水箱采用搪瓷钢板水箱（应与土建专业配合，将水箱布置于层高较高处，必要时考虑跃层以提高水箱有效水深减少水箱间面积），水箱有效容积一般控制在最高日用水量的15~20%。
加压设备采用变频供水设备。
生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。
水箱应设置超高水位事故报警，将信号引至物业值班室。
水泵房内应有集水坑等排水设施、设备。
水泵房不应与卧室、起居室、办公室相毗邻。
各栋楼给水入楼管方位应考虑室外管网布置的合理性。
4层以下由市政给水管直接供给。
5层以上各层由地块给水加压泵站供水。
5层以上各层是否需竖向分区供水应视楼层数量而定。
一般每个供水分区最低用水点静水压力给水应控制在0.3~0.35Mpa。
各层管井应根据井内立管根数及水表数量确定管井尺寸。
应根据管道最小间距严格控制管井面积，水暖管井宜合用管井。
给水干、立管、支管、户内管管径应经计算核定，一般每户住宅给水进户管管径控制在DN20以内，公共卫生间用脚踏式冲洗阀、小便器、洗手盆用非接触式冲洗阀及水龙头。
不同使用功能的部位应单独供水、单独设置水表计量。
每户（包括每商铺）1表，户表必须出户，否则应采用远传水表或卡表。
每个立管供水户数不超过20户，并设二级水表。
二级表应集中设置在楼内共用水表间内，当二级表不能集中设置在楼内共用水表间内时，二级表也可设于室外水表井内，每个水表井内水表数量不得多于2块。
由市政给水管直接供水的，其水表必须设在室外水表井内。
生活贮水箱、消防水池不得共用给水引入管。
生活贮水箱引入管应在室外加水表。
每个地块从大市政引两根给水管。
该两根给水管需从不同方向道路上引入，管径一般为DN200。
室内给水管材：埋入垫层内的冷水管用PPR管 S4系列，热水管用PPR管 S3。
2系列。
其他给水管采用钢塑复合管。

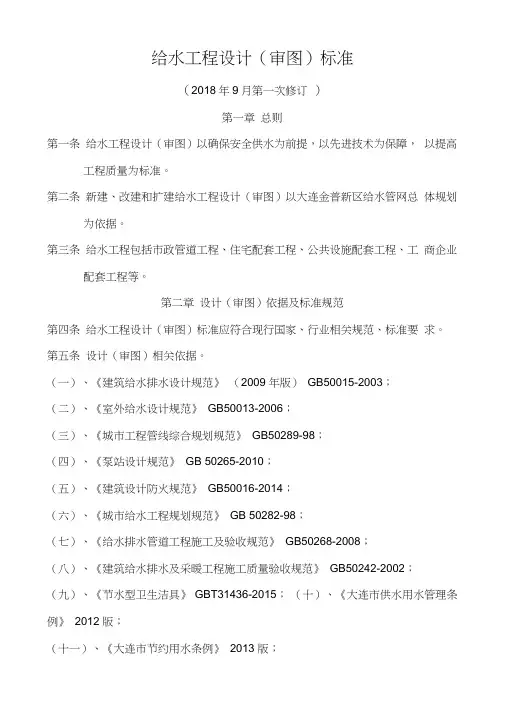

给水工程设计审图标准
给水工程设计（审图）标准（2018年9月第一次修订）第一章总则第一条给水工程设计（审图）以确保安全供水为前提，以先进技术为保障，以提高工程质量为标准。
第二条新建、改建和扩建给水工程设计（审图）以大连金普新区给水管网总体规划为依据。
第三条给水工程包括市政管道工程、住宅配套工程、公共设施配套工程、工商企业配套工程等。
第二章设计（审图）依据及标准规范第四条给水工程设计（审图）标准应符合现行国家、行业相关规范、标准要求。
第五条设计（审图）相关依据。
（一）、《建筑给水排水设计规范》（2009 年版）GB50015-2003；（二）、《室外给水设计规范》GB50013-2006；（三）、《城市工程管线综合规划规范》GB50289-98；（四）、《泵站设计规范》GB 50265-2010；（五）、《建筑设计防火规范》GB50016-2014；（六）、《城市给水工程规划规范》GB 50282-98；（七）、《给水排水管道工程施工及验收规范》GB50268-2008；（八）、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；（九）、《节水型卫生洁具》GBT31436-2015；（十）、《大连市供水用水管理条例》2012 版；（十一）、《大连市节约用水条例》2013 版；（十二）、《大连开发区住宅类建筑给水管道施工技术标准》；（十三）、《大连开发区城市居民二次供水加压泵站（设计）建设标准》；等相关的设计、施工、验收规范及技术标准。
第三章室内给水工程第一节管道设置第六条室内生活给水管道宜布置成枝状，单向供水。
第七条管道应设置在单元管道井内，管道井的净尺寸应符合规范要求，且管道井开门尺寸不小于800x 600mm住宅项目室内给水平面图中应设计水暖管道井管线（含智能水表穿线套管）平面布置详图。
第八条管道应固定在管道井内，管道支架采用50x50mn镀锌角钢制作。
第九条管道采用橡塑棉保温。
第十条室内出户管埋深以室外地坪下 1.2 米为标准。
公建工程给水方案设计要求
公建工程给水方案设计要求一、项目概况1、项目名称：公建工程给水方案设计要求2、项目地点：（省、市、区）3、设计单位：4、建设单位：5、项目规模：（设计需求包括给水管道长度、管径、管材、泵站数量及功率、水箱容量等）6、项目背景：（简要介绍项目的意义、背景及发展前景）二、设计依据1、《建筑给水排水设计规范》2、《建筑给水排水工程设计规范》3、《城市给水排水设计规范》4、相关国家标准及规范三、设计要求1、设计原则：（说明设计在满足工程功能需求、节约用水、确保供水质量、提高运行效率等方面的设计原则）2、供水方式：（规定供水方式，如城市自来水供应、水箱供水等）3、给水水质：（规定供水水质要求，包括水质的出水标准、水质检测及处理方法等）4、管道布置：（规定管道布置方式，包括管道走向、平面布置、交叉及并联等）5、管道材质：（规定给水管道材质，包括给水管道的材料选择、规格及要求）6、泵站设置：（规定泵站的设置位置、数量、功率、运行方式等）7、水箱设置：（规定水箱的设置位置、容量、设计标准等）8、建设周期：（规定设计、施工周期要求）四、设计内容1、供水管路设计：1.1 管网布置方式1.2 管径设计及规范1.3 材质选择及标准1.4 管道连接方式及标准2、泵站设计：2.1 泵站选型及数量2.2 泵站布置及管道连接2.3 泵站参数及运行要求3、水箱设计：3.1 水箱选型及容量3.2 水箱布置及连接3.3 水箱参数及运行要求4、管道附件及阀门设计：4.1 喷头设计及规范4.2 阀门设置及规范4.3 监测与控制设备设计5、施工及运行要求：5.1 施工要求5.2 设备运行要求5.3 日常维护及保养要求五、验收及评定1、设计文件审查：（规定设计文件的审查程序及要求）2、竣工验收要求：（规定设计竣工验收的时间、程序及要求）六、其他1、设计单位要求：（设计单位需负责的具体内容及要求）2、审查单位要求：（审查单位需负责的具体内容及要求）3、设计文件：（设计文件的内容、形式及提交要求）七、附件1、项目位置平面图2、供水管道布置图3、泵站及水箱布置图4、设计计算书及相关资料以上为公建工程给水方案设计要求，设计单位需严格按照此要求进行设计，并确保设计方案符合相关国家标准及规范，同时满足工程的功能需求、节约用水、确保供水质量、提高运行效率等方面的设计原则。
工程审图要点(给排水施工图)
分类
分项
审图要点
是否满足要求
给水、热水、中水、排水、雨水、消防系统描述是否与任务书一致。（系统描述应同时包括全 区及本楼座的相关内容，系统分区、设置范围等是否与我司确定方案一致）
图例是否完整及明确，并与图纸中一致（尤其注意各类阀门、管道高低区系统编号）
设计依据所引用规范、图集等是否为最新版本
门垛处安装排水立管要考虑好门垛的宽度，结构宽度大于250以上，满足支架安装及管道封堵 材料的厚度。
下沉式私家庭院有条件时，雨水宜利用自然坡度汇集到公共区域提排井集中提排。此时提排井 应设置水位报警信号至中控室，并配置应急电源和备用排水泵。当无条件时，可汇集到业主户 内集水坑进行分散提排。
厨房排水主横干管宜采用DN75UPVC排水管。存水弯应设置在厨房排水支管的卫生器具末端。
地下室顶部的排水管的距地高度应满足业主吊顶要求。需要过梁处，应预留管道套管，套管的 位置和大小应不影响土建结构安全。
卫生间、厨房间的通风强排管，在空间足够的情况下，必须预留在窗上口，便于吊顶。
卫生间、厨房间的通风强排管，位置不要与外墙的线条冲突，应尽量避开。
卫生间的排水立管应避免设置在通风井墙壁及空调孔洞位置。影响后期业主施工。
有关消火栓、喷淋系统应符合规定，设置部位应满足要求。（1、消火栓布置能否满足国家有 关规范的要求，能否满足最低静压、最大静压、最大动压、两股充实水柱等的要求。2、竖向 分区是否合理，设备选型是否合理，流量、扬程能否满足国家有关规范要求；管道、阀门布置 是否合理，消防用水量、火灾延续时间、消防贮水容积、屋顶高位水箱能否满足规范要求。3 、各部位的火灾危险等级，作用面积、喷水强度等是否正确，设计流量是否正确。）
车库原则上一个防火分区设置一个保洁点洗涤池，洗涤池应尽量设置在靠近功能房附近，有排 水条件的地方。
建筑工程 给排水专业初步设计详解
建筑工程给排水专业初步设计详解01-主要工作任务“被取消”的初步设计为简化审批流程、加快项目进程，对于民用建筑工程，当有关主管部门在初步设计阶段没有审查要求，且合同中没有做初步设计的约定时，可在方案设计审批后直接进入施工图设计。
单从形式上看，似乎民用建筑工程项目在通过方案设计审批之后就可以直接进行施工图设计，而实际上，虽然没有行政层面的审批，对一些技术要求较高的复杂项目或有外资背景的建设项目来说，初步设计仍是不可或缺的一环。
初步设计主要任务初步设计阶段的主旨是让项目从方案阶段平稳过渡到施工图设计，机电专业做为一个整体，应同步完成下述主要任务：1、落实并解决方案阶段提出的设计重点、难点，若方案有变更或调整，跟进调整；2、对有关政府部门及市政配套公司所提供的有关主要机电系统部分的设计信息进行整理与合并，落实市政管线接驳（容量、接驳口位置、标高等）情况。
澄清各审批部门及市政配套公司所提的意见，判断各相关市政供应单位如供电、供水、燃气、供热、通信等的管线供应方案，并协助业主同相关部门进行协商，以期得到最有利于项目的市政条件；3、将有关政府部门及公共配套公司制定的政策/法规要求，融入机电系统设计之中；4、解答业主、地方政府部门及公共配套公司提出的疑问，在业主向市政单位申请市政供给的过程中，从技术角度给予相关协助；5、针对绿建、海绵、卫生、环评等认证要求，澄清并解决政府部门提出的问题，协助业主获得批准文件；6、根据业主所批准的方案设计，研究并落实可行的机电系统，以改善成本效益，安装施工工序，系统耐久性等；7、计算各系统基本要求，提供用电负荷、供热及供冷负荷、水量计算表等，并向建筑师提供充分的机电系统部分的信息数据，以备建筑师做出初步设计安排；8、根据业主所批准的方案设计对平面布置进一步深化，包括但不仅限于落实机房所占空间、位置、主要设备荷载及运输通道、机电主管道路由；9、提供对建筑外观有影响的设置在室外、屋顶的设备，与建筑师共同制定美化、遮挡方案；10、对地下室、首层、标准层及其他净高控制严格且管道复杂的区域提供净高分析，优化机电管道设计；11、结合室外场地设计，确认覆土深度、降板区域，提供室外管线综合图并予以分析评估，优化室外管线设计；12、协助造价顾问制作成本估算，对技术方案开展价值工程，予以优化技术方案直至满足业主成本要求的控制；13、与相关顾问配合、协调，参加本项目所有与机电有关的会议（包含电话会议）及定期现场会议并提供会议纪要；14、与设计院进行交底，解释有关的机电系统技术问题，以便设计院顺利完成随后的工作。
八个排水工程施工图审查要点
八个排水工程施工图审查要点排水工程施工图审查需要注意哪些地方?我们都知道排水工程设计的施工图纸需要一道审核的程序，这也是非常重要的一道程序，为了保证施工工程的安全进行，这一步骤必须要严格、谨慎下面贤集网小编就为您介绍一下审查要点：第一、看设计总图时要审核总设计用水量是否配合，以及当地的平均水压与选用的管径是否合适。
以及水质的洁净程度，要考虑水垢积聚减小管道流量的发生，所以进水总管应在总用水量基础上加大一级管道。
要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。
第二、对于大型公共建筑、高层建筑给水施工图。
要审核有无单独的消防用水系统。
而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。
放置阀门井的位置是否便少启闭，便少检修，周围有无障碍物，以确保消防时紧急使用。
第三、给排水管穿梁时在某些部位会影响结构。
因为排水管穿过梁时要占用一个管道位置，使梁的截而减少，削弱了梁的强度。
特别是阳台外悬臂挑梁的根部，不允许有排水管穿过，否则无法保证悬臂的强度，留下安全隐患。
第四、对设计所选用的排水管、材料、排水系统相配合的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。
第五、根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算。
有时设计DN100的管径，往往需要加大到DN150，使用上才比较方便，不易被堵塞。
第六、对排水室外部分进行审核，主要是管道坡度是否注明，坡度是否足够。
污水管汇流弯处是否设置检查井，其深度是否足够。
还应注意检查井的位置，是否会污染环境及影响易受污染的地下物。
第七、土建图与给排水施工图互相校核的内容主要是标高。
上下层房间使用功能相同，防止上部房间为厨卫，下部为住房。
这样损去了房间的完美，一旦以上部厨卫间漏水，就会严重影响下部房间的使用。
同时也要防止将外立管设置于阳台处，既不便与安装更重要是影响美观。
给排水设计规范
施工图审查中的疑难问题的分析和意见施工图审查中的疑难问题的分析和意见（给排水部分）1.许多住宅小区或商住楼排除的废水均为生活污水性质，按国家规范《污水综合排放标准》(GB8978—1996)中,一级排放标准,才能进入城市污水处理厂或三级排放标准,才能排入天然水体。
另外还有《污水排入城市下水道水质标准》（CJ3082-1999）均要求进行污水处理，水质达标后才能排入城市污水管道。
而重庆市建设委员会、重庆市市政管理委员会、重庆市环境保护局关于调整城市污水排放方式的通知：渝建发[2006]19号“…为有效利用社会资源，更好地发挥已建城市污水处理项目的综合效益，逐步实现城市污水由分散处理转向集中处理，对已投入运行的污水处理厂管网收集覆盖范围内的民用建筑工程（含新建、改建、扩建等）住宅、办公、学校等民用建筑工程产生的一般生活污水，可直接排入城市污水管网”审查中应如何掌握？答：1、根据《污水综合排放标准》（针对全面、但主要是工业无非水）(GB8978—1996)中规定：4.1.1 排入GB3838Ⅲ类水域（划定的保护区和游泳区除外）和排入GB3097中二类海域的污水，执行一级标准。
4.1.2 排入GB 3838中Ⅳ、Ⅴ类水域和排入GB3097中三类海域的污水，执行二级标准。
4.1.3 排入设置二级污水处理厂的城镇排水系统的污水，执行三级标准。
4.1.4 排入未设置二级污水处理厂的城镇排水系统的污水，必须根据排水系统出水受纳水域的功能要求，分别执行4.1.1和4.1.2的规定。
4.1.5 GB3838中Ⅰ、Ⅱ类水域和Ⅲ类水域中划定的保护区，GB3097中一类海域，禁止新建排污口，现有排污口应按水体功能要求，实行污染物总量控制，以保证受纳水体水质符合规定用途的水质标准。
同时规定：4.2.1.1 第一类污染物，不分行业和污水排放方式，也不分受纳水体的功能类别，一律在车间或车间处理设施排放口采样，其最高允许排放浓度必须达到本标准要求（采矿行业的尾矿坝出水口不得视为车间排放口）。
教你审核给排水图纸
教你审核给排水图纸审核给排水图纸审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。
只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。
施工图审查要点：现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
1、审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全，能否满足施工需要。
(3)设计是否合理，有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。
各部分设计是否明确，是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
2、审图的要点总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
水务工程设计标准
水务工程设计标准1.引言水务工程是指涉及水资源管理、供水和排水系统的相关工程。
水务工程设计的规范和标准对于确保水质安全、提高供水效率和保护环境至关重要。
本文将从供水和排水系统设计方面进行探讨，以确保水务工程的可靠性和可持续性。
2.供水系统设计标准2.1.水质要求供水系统设计应根据当地水质标准，确保供水水质符合卫生标准和相关法规。
水源地应具备适当的保护措施，供水工程的设计需要保证水源的可持续利用。
2.2.供水量计算供水系统设计需要准确计算供水量，考虑人口增长、工业用水和农业用水等因素。
设计中应综合考虑供水系统的输水能力，以保证正常的供水压力和流量。
2.3.供水网络布局供水系统的设计中应合理布局水源、水厂、水箱和输水管道等设施，以确保供水的连续性和稳定性。
设计中需要考虑网络的连通性，避免出现死水区和水压不足的问题。
2.4.供水设备和管道材料选择供水系统的设计应选择合适的设备和管道材料，以提高系统的运行效率和减少维修成本。
设计中需要考虑设备的可靠性和管道的抗腐蚀性能。
3.排水系统设计标准3.1.排水规划排水系统设计应根据城市规划和土地利用情况，合理规划排水管线和排水泵站等设施。
设计中需要考虑降雨量、地势条件和土壤渗透性等因素，以确保排水系统的正常运行。
3.2.排水管道设计排水管道的设计应根据排水量和流速要求，选用适当的管道直径，以保证排水效果和减少堵塞的可能性。
设计中需要合理设置检修井和雨水口，方便排水系统的维护和清理。
3.3.排水泵站设计在需要抽水排水的地区，排水泵站的设计需要合理设置泵房和选用适当的泵设备，以满足排水量和泵送压力的需求。
设计中需要考虑能源消耗和噪音控制等因素。
3.4.污水处理排水系统设计中需要考虑污水的处理问题，根据当地法规和环保要求，确定适当的污水处理方式和设施。
设计中需要合理布局污水处理厂和污水管网，以确保污水处理的效果和环境保护。
4.水质监测和管理水务工程设计中需要考虑水质监测和管理的问题。
给排水审图意见六十四
复审意见：
审查单位（盖章）：
1、序号前分别以“F”、“Q”、“P”、“A”表示“违反法律法规”、“违反强条”、“违反一般条文”、
“质量安全隐患”。
2、意见栏填写不完全时可另附页。
建设工程施工图设计文件审查表
专业：给排水第___1__页共____1__页
建设单位
项目名称
勘察单位
设计单位
审查问题数
审
查
意
见
合计
违反法律法规
违反强条
违反一般条文
质量安全隐患
2
0
0
2
0
P1:应考虑解决户内洗浴用热水。
根据鹤壁市有关节能文件，住宅楼必须设计太阳能热水系统。
P2:本工程应交代，屋面雨水和空调凝结水的排放问题。
给水工程施工图审查要点及常见问题
⑶ 图纸装订混乱，缺少工程编号、图纸编号混乱等， 不便于图纸使用和图档管理。
⑷ 图纸绘制不符合《建筑给水排水制图标准》及《建 筑制图标准》的规定，特别是图幅、线型、标注、图例等 使用不规范。
2.3.5 设计文件是否符合其它有关法律法规的规定。 常见问题： ⑴ 水源防护、材料药剂选用不符合环境卫生要求、会 对人体健康产生有害的影响。
⑸ 缺少主要设备材料表，或设备材料表不完整，不能 满足设备招标、采购要求。
⑹ 缺少必要的大样图，所引用的标准图图号不全或者 为失效版本。
⑺厂区总图缺少道路、排水、暖通、路灯等相关专业设 计内容。
⑻ 缺少工艺、结构计算书（包括使用软件名称）。
2.3.4图纸绘制、签署是否符合规定。
常见问题：
⑴ 设计文件未按照规定要求盖章，或设计单位不满足 设计资质要求。
建设厅已安排专家就建筑给排水施工图审查内容 进行了培训，本次不再重复。
2.2 市政给水工程施工图审查的主要依据：
*《山东省建设工程施工图设计文件审查要点》（2009） *《市政公用工程设计文件编制深度规定》建设部2004 *《室外给水设计规范》(GB 50013-2006) *《建筑给水排水设计规范》(GB 50015-2003) *《建筑设计防火规范》(GB 50016-2006) *《建筑给水排水制图标准》(GB/T 50106-2010) *《污水再生利用工程设计规范》(GB 50335-2002) *《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2003） * 给排水工程相关标准图集 * 抗震、结构等其它相关标准、规范 * 该工程有关可研、初设等文件
2.1 市政给水工程施工图审查的主要范围包括：
建筑物给水系统的设计标准
建筑物给水系统的设计标准建筑物的给水系统是保障居住或工作环境中正常供水的重要组成部分。
其设计标准直接影响着供水的安全性、可靠性和舒适程度。
本文将针对建筑物给水系统的设计标准进行详细探讨。
一、供水质量标准建筑物给水系统的设计应符合当地相关的供水质量标准。
这包括供水水源的清洁度、稳定性和可靠性等要求。
提供给用户的自来水应符合国家或地方政府颁布的饮用水卫生标准，确保水质无害、卫生安全。
二、供水压力标准建筑物给水系统的设计应保证合适的供水压力。
一般而言，住宅区的供水压力应在0.15MPa至0.2MPa之间，商业建筑区域的供水压力则可适度提高至0.3MPa。
供水压力过低或过高都会影响用户的正常使用，因此确保合适的供水压力非常重要。
三、供水管径标准建筑物的给水管径设计应遵循一定的标准。
一般而言，住宅区的供水管径应根据居民数量、用水设备的数量来确定，商业建筑区域则需要根据商业活动和设备需求来选择合适的供水管径。
确保供水管径符合标准可以保证供水的稳定性和充足性。
四、防止倒流措施标准建筑物给水系统的设计应采取适当的措施防止供水倒流。
这主要包括设置合适的防倒流阀和空气间隔装置等。
防止倒流的措施可以保证供水的卫生安全，避免污染物逆流进入给水系统。
五、消防给水标准建筑物给水系统的设计应有相应的消防给水系统，并符合相关的消防安全标准。
消防给水系统应具备足够的供水压力和流量，以满足火灾事故时的需要。
供水管道应按照消防标准进行布置，消防设备应可靠有效。
六、供水设备标准建筑物给水系统的设计应选用符合国家或地方标准的供水设备。
这包括水泵、水箱、水管等各种设备。
供水设备的选用应具备稳定可靠、节能环保等特点，并且需要经过合适的检测和认证。
七、排水系统标准建筑物给水系统的设计应与排水系统相匹配，确保排水稳定和畅通。
供水与排水系统之间需要保持合适的平衡，以避免给水与排水之间的冲突和干扰。
排水系统的设计应符合国家或地方相关的标准和规范。
八、可持续性标准建筑物给水系统的设计应注重可持续性，尽可能使用节水设备和技术，减少水资源的浪费。
建筑给排水施工图设计审查常见问题分析与对策
雳
…
…
…
… Ｃ：＿＿一
浮馨＆燕 ｖ｛ ，ｉ ！一ｌ撵式 殍｜鼍Ｉ荚 《
承鬣承摊避瘩方式
科技 资讯 ＳＣＩＥＮＣＥ ＆ ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ ５５
ｊｊ：ｌ２ｌＩｌ５ＩｌｌｉＩ—ｌ ｉ 。 。 。。 ． 。 ．。
工 程 技 术
其三 ，是否满 足国家指 定的建筑 节能 强制 性标准 ，对于 “绿 色建
作为设计单位应该充分 、全面地了解该建筑项 目的设计要求 ，
琏承嚣 ｌ＝＿Ｉ …一 ㈨… ●
瀚啵 ｌ 翩Ｅ —— ＾
《
ｔ躐承聚缎永嚣 ＝Ｉｌ董街 中 市蔫
臀
承 搿永精 ｌ
承、麓承籍
Ｉ
攘作 用式浮 璩冀避 承方 式
淹 毁式进 承 方式
图 １ 补水 管错 误布置示意 图
祗饪东糖市嚷避承方式
商位承糟求聚避承蠢式 图２ 补水 管正确布置 示意图
工 程 技 术 ＤＯＩ：１０．１６６６１／ｊ ！．ｅｎｋｉ．１６７２－３７９１．２０１６．１５．０５５
ＳＣＯＮＣＥ＆ＴＥＣＨＮＯＬ００Ｙ
皿圆
建筑给排水施 工图设 计审查常见 问题分析 与对策
张宽 周甄缘 （北京东方华太建筑 设计工程有限责任公司 北京 １ ００１ ４３）
摘 要 ：建 筑给水 ．排 水设计施 工 图纸 关 系到施工 质量的可 靠性 ．人 们生活生 产用水的安 全性 等方 面，因此 国家制定 了非常
给排水审图常见错误---精品管理资料
审图意见汇总和解析一、现行给排水设计常用规范和标准图集46本规范、28本图集二、2015。
09—2016.03审图意见和规范条文对照分类汇总11类，77条三、重点条文解析1.灭火器设置问题（1）间距问题《建筑灭火器配置设计规范》GB50140-2005第5。
2。
1条（强条)5.2。
2条.（强条)(2）级别问题《建筑灭火器配置设计规范》GB50140-2005第7。
1.2条：（强条）每个灭火器设置点实配灭火器的灭火级别和数量不得小于最小需配灭火级别和数量的计算值。
第7。
1.3条：(强条)灭火器设置点的位置和数量应根据灭火器的最大保护距离确定，并应保证最不利点至少在1具灭火器的保护范围内。
汽车库的火灾类别和危险等级江苏按B类火灾，中危险级，（2011年江苏省施工图审查技术问答：地下汽车库所停车辆均为已加油汽车，一旦着火汽油沿地面流淌或是迅速蔓延，符合油类火灾特征，地下汽车库是A/B类混合火灾，因此应按B类火灾配置灭火器）。
保护距离12米,级别55B浙江按A类火灾中危险级，2014年《浙江省消防技术规范疑难问题操作技术指南》。
保护距离20米，级别2A 2、给排水(1）压力问题a.超压《民用建筑节水设计标准》GB50555—2010第4。
1。
3条:市政管网供水压力不能满足供水要求的多层、高层建筑的给水、中水、热水系统应竖向分区，各分区最低卫生器具配水点处的静水压力不宜大于0.45MPa,且分区内低层部分应设减压设施保证用水点处供水压力不大于0.2MPa。
《住宅设计规范》（2011）GB50096-2011第8.2.2条：入户管供水压力不应大于0.35MPa（强条)第8。
2。
3条：套内用水点供水压力不宜大于0.2MPa，且不应小于用水器具要求的最小压力.《建筑给水排水设计规范》（2009局部修改版）GB50015—2003第3。
3。
5条:高层建筑生活给水系统应竖向分区，竖向分区压力应符合下列要求:1.各分区最低卫生器具配水点处的净水压力不宜大于0.45MPa；2.静水压力大于0.35MPa的入户管(或配水横管)，宜设减压或调压设施；3。
广东给排水审图要点
给排水专业设计图纸审核要点(广东)给排水专业设计图纸审核要点序号项目审核内容1 强制性条文《工程建设标准强制性条文》(房屋建筑部分)2002 年版(具体条款略)。
2 设计依据设计采用的设汁标准、规范是否正确、是否为现行有效版本。
3 系统设计总体要求(1)给水、排水、热水等各系统设计是否合理，设计技术参数是否符合标准、规范要求。
(2)是否按消防规范的要求，设置了相应的消火栓、自动喷水、气体消防、水喷雾消防和灭火器等系统和设施，消防水量水压、蓄水池和高位水箱容积等技术参数是否合理。
(3)水泵、水处理设备、水加热设备、冷却塔、消防设施等选型是否安全，符合系统的需要。
4 给水系统4.1 《建筑给水排水设计规范》GB50015-2003(2003 年版)(1)在满足使用要求和保持给水系统正常运行的前提下，应采用节水型卫生器具给水配件。
节水型卫生器具给水配件应满足产品标准的要求，并具有产品合格证。
(2)第3.2.10 条规定，生活饮用水贮水池和生活饮用水水箱的溢流管必须采取防污染措施。
(3)第3.2.14 条规定，在非饮用水管道上接出水龙头时，应有明显标志。
(4)第 3.5.11 条规定，给水管道不宜穿过伸缩缝、沉降缝，如必须穿过时，应采取相应的技术措施。
(5)第3.5.7 条规定，给水管不得穿过配电间。
(6)第3.2.5 条规定，给水管网装设消防水泵接合器的引入管和水箱消防出水管，应装设止回阀。
(7)第3.4.10 条规定，消防给水系统的减压阀后(沿水流方向)应设泄水阀门定期排水。
(8)第 3.8.10 条规定，在有防振或有安静要求的房间的上下和毗邻的房间内，不得设置水泵；在其他房间设置水泵时，水泵机组，吸水管和出水管上，应设隔振装置。
(9)第3.7.5 条规定，贮水池应设进水管、出水管、溢流管、泄水管和水位信号装置。
溢流管排入排水系统应有防回流污染措施。
溢流管管经应按排泄贮水池最大入流量确定，并宜比进水管大一级。
给排水审图意见汇总
[常规]给排水审图意见汇总1、喷淋系统图中,一个报警阀后面应在最不利点设置一个末端试水装置,其它楼层设置的都是试水阀。
2、一层喷淋系统图中DN70管径带11只喷头,虽然是符合表8.0.7条的规定,但经计算,流速已大于4m/s,水头损失较大,宜放大管径。
自喷规范9.2.1 管道内的水流速度宜采用经济流速，必要时可超过5m/s，但不应大于10m/s。
这个审查师太强悍，流速都给计算出来，自喷中适当的放大管径还是必要的，以后要注意。
3、双阀双出口室内消火栓的设置，应满足《全国民用建筑工程设计技术措施给水排水》7.1.4条第二款137点的要求。
应该是这条：必须采用双阀双出口型消火栓的地方，可采用双立管，各消火栓分别接自不同管。
4、应按DB32/T474-2001规程第4.1.1条标明PP-R管公称压力等级,注明壁厚。
PPR管公称压力1.6 Mpa。
5、保温管道的保温厚度应注明。
室外明露管道均采用离心玻璃绵双合管保温，外包镀锌铁皮，保温层厚度为50mm。
6、应按CJJ/T29-98第3.1.19条设计UPVC管上伸缩节。
按规范要求每层设置伸缩节，于水流汇合管件之下。
7、灭火器配置级别,充装介质,容量及配置数量、距离应按GBJ140-90,97版设计。
磷酸铵盐干粉灭火器（4Kg/瓶）8、消防管路上阀门型号应按“建规GBJ-87第8.6.1条第五款的要求标明。
按规范标明阀门型号。
这本规范已过时了，阀门应保持常开，并应有明显的启闭标志或信号；这个要写，但阀门型号好像没有要求一一标明。
9、消防箱不应设在封闭楼梯间内。
10、排水管件应选定,见GB50015-2003第4.3.9条。
采用相应的硬聚氯乙烯顺水三通。
11、屋顶水箱与五层卫生间自闭冲洗阀约距6.9米，不满足0.1～0.15Mpa 水压要求，水压不足很难冲净五层自闭式冲洗阀大便器改为高水箱蹲式大便器。
大便器，冲洗水箱浮球阀最低工作压力0.020(MPa), 延时自闭式冲洗阀最低工作压力0.1～0.15(MPa)12、根据规范GB50015-2003第5.6.3条规定，热水管道系统，应有补偿管道热胀冷缩的措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水工程设计（审图）标准（）月第一次修订2018年9第一章总则第一条给水工程设计（审图）以确保安全供水为前提，以先进技术为保障，以提高工程质量为标准。
第二条新建、改建和扩建给水工程设计（审图）以大连金普新区给水管网总体规划为依据。
第三条给水工程包括市政管道工程、住宅配套工程、公共设施配套工程、工商企业配套工程等。
第二章设计（审图）依据及标准规范第四条给水工程设计（审图）标准应符合现行国家、行业相关规范、标准要求。
第五条设计（审图）相关依据。
（一）、《建筑给水排水设计规范》（2009年版）GB50015-2003；（二）、《室外给水设计规范》 GB50013-2006；（三）、《城市工程管线综合规划规范》GB50289-98；（四）、《泵站设计规范》GB 50265-2010；（五）、《建筑设计防火规范》GB50016-2014；（六）、《城市给水工程规划规范》GB 50282-98；；GB50268-2008《给水排水管道工程施工及验收规范》、（七）．（八）、《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002；（九）、《节水型卫生洁具》GBT31436-2015；（十）、《大连市供水用水管理条例》 2012版；（十一）、《大连市节约用水条例》 2013版；（十二）、《大连开发区住宅类建筑给水管道施工技术标准》；（十三）、《大连开发区城市居民二次供水加压泵站（设计）建设标准》；等相关的设计、施工、验收规范及技术标准。
第三章室内给水工程第一节管道设置第六条室内生活给水管道宜布置成枝状，单向供水。
第七条管道应设置在单元管道井内，管道井的净尺寸应符合规范要求，且管道井开门尺寸不小于800×600mm。
住宅项目室内给水平面图中应设计水暖管道井管线（含智能水表穿线套管）平面布置详图。
第八条管道应固定在管道井内，管道支架采用50x50mm镀锌角钢制作。
第九条管道采用橡塑棉保温。
第十条室内出户管埋深以室外地坪下1.2米为标准。
第二节管材选用第十一条公建及住宅分户水表前管材宜选用S4级(PN16)PPR给水塑料管。
第十二条住宅类建筑内给水干管选用食品级06Cr19Ni10 薄壁不锈钢管。
超高层建筑（100米以上）给水分区及泵站进水管选用厚壁不锈钢焊管。
第十三条住宅给水立管至分户水表（水表分水器）管材选用PPR给水塑料管。
第十四条别墅类居住建筑进户管选用食品级06Cr19Ni10厚壁不锈钢焊管。
2第三节连接方式第十五条薄壁不锈钢管DN100mm及以下采用双卡压式连接，DN100mm 以上采用沟槽式连接。
第十六条厚壁不锈钢焊管采用焊接，焊条等级采用316，焊缝采用钝化膏处理。
第十七条 PPR管采用热熔连接。
第四节阀门设置及选用标准第十八条住宅类建筑内首层给水立管必须设置开关阀门，超高层建筑给水立管按不大于0.6MPA供水压力设置分区止回阀。
第十九条立管阀门上部设立式U型过滤器，根据管径不同选用U型铜过滤器（DN≦50mm）或U型不锈钢过滤器（DN＞50mm）。
第二十条各分区顶层须设置排气阀及耐震压力表，排气阀门下方设置锁闭阀。
第二十一条管道井内小于等于DN50mm阀门选用铜闸板阀；大于DN50mm阀门选用不锈钢法兰球阀；地下室内大于DN50mm小于DN100mm 干管阀门选用不锈钢法兰球阀，大于DN100mm阀门选用涡轮传动软密封不锈钢蝶阀。
第二十二条超高层建筑（100米以上）按工作压力等级选用上述阀门。
第五节水表选型及设置第二十三条居民水表由自来水公司统一选型安装，选用智能远传水表，表后安装磁锁闭球阀（地区专用），表前（按水流方向）安装水表止回阀、铜截止阀。
第二十四条由建设单位负责预留345mm表距（含外丝），预留DN15mm 外螺纹3接头，水表处安装50x50mm镀锌角钢托架。
第二十五条水表设置在单元管道井内，水表上下维修间距不小于250mm，距读表地面0.3-1.5米以内,在自然条件下可直读水表。
第二十六条住宅屋顶消防水箱计量水表设在顶层住宅管道井中（DN25mm水表）。
第二十七条水表采用橡塑棉保温，胶带缠绕保护（露出表盘）。
第六节用水设备第二十八条选用节水型用水器具、卫浴设备。
第七节二次供水加压设备第二十九条生活加压泵房宜采用无负压变频恒压给水设备（应符合自来水公司管理要求）。
第三十条如设生活水池，必须符合辽宁省建设厅辽建发（1997）142号和（1997） 91号文件要求。
并按《大连开发区城市居民二次供水加压泵站（设计）建设标准》规定进行生活给水二次加压泵站的设计。
第八节压力分区第三十一条以项目所在地最低供水压力确定直供水分区。
第三十二条二次加压供水以8-10层一个压力分区为宜。
第四章室外给水工程第一节管材选用第三十三条市政及住宅小区管网管材首选带水泥沙浆衬里的球墨铸铁管，交叉处禁止选用十字管件。
特殊地质条件下，可采用HDPE给水塑料管。
市政管网向地块甩头阀门中心距道路红线2.0米，甩头阀门4前预留管伸出阀门井外3米管长，如伸出管长埋深超过1.5米，应采用弯头上返至1.5米处（以道路标高为准）。
过河道、排洪渠、电力沟等处宜选用球墨铸铁管（DN<600mm）或内环氧外PE复合钢管（DN ≥700mm）。
DN1000mm以上大口径管道宜选用内环氧外PE复合钢管或有衬里的球墨铸铁管。
第三十四条生活泵房表前、加压管及直供水直埋入户（阀门前）管材选用食品级06Cr19Ni10厚壁不锈钢焊管，别墅进户管选用食品级06Cr19Ni10厚壁不锈钢焊管。
第三十五条埋地不锈钢管须做三布两油防腐。
第二节连接方式第三十六条球墨铸铁管及管件，连接方式为承插式，直管段采用三元乙丙橡胶圈接口,甩头管件采用防滑脱胶圈接口。
第三十七条 HDPE、PPR给水塑料管采用热熔连接，特殊条件下，HDPE 管须采用电熔连接，内环氧外PE复合钢管采用焊接。
第三十八条厚壁不锈钢焊管采用焊接，焊条等级采用316，焊缝采用钝化膏处理。
第三节阀门设置及选用标准第三十九条给水管网上DN500mm及以下阀门选用地面操作式软密封闸阀，DN500mm以上阀门选用地面操作式双偏心双向受力卧式安装软密封蝶阀（含电动蝶阀阀体）。
输水管道阀门宜选用地面操作式双偏心双向受力卧式安装硬密封蝶阀（含电动蝶阀阀体）。
第四十条阀门正常进水侧（单向供水管道可在出水侧）必须安装双法兰伸缩器。
5第四十一条给水管道应当在管道最高点设置排气阀，排气阀选用双口高速进排气阀，第四十二条在管道最低点设置排泥阀。
第四十三条市政供水压力高于配水点允许的最高使用压力时，须在进水总管处应设置可调式减压阀。
第四十四条给水管道使用阀门最小口径DN100mm。
第四节消火栓选用第四十五条以《中国消防产品质量信息查询系统》可查询强制认证产品为选用依据，应符合消防规范的要求。
第四十六条宜选用地下乙型双口消火栓，消火栓下方设地面操作式软密封开关蝶阀。
第五节阀门井室砌筑第四十七条 DN300mm以下阀门井室、消火栓井室、排气阀井室等砌筑尺寸为内径Φ1000mm，采用预制钢筋混凝土企口井圈砌筑，安装预制砼球墨铸铁一体井盖。
第四十八条 DN300mm以上阀门井室按标准图集尺寸，采用红砖砌筑，安装预制砼球墨铸铁一体井盖。
井底至阀门底部间距为200mm，阀门法兰的维修间距不小于300mm，阀门、消火栓下方应有支墩，两侧应做加固处理。
第四十九条阀门井均需按地面操作式砌筑。
第五十条车行道（柏油路）阀门井采用防沉降井盖。
第六节水表组及井室砌筑第五十一条水表组及水表井室应以自来水公司专业设计图纸为准。
6第五十二条别墅类居住建筑、公建水表出户，表井设置在室外地下，井室采用预制钢筋混凝土分体井室砌筑，预制砼球墨铸铁一体单开井盖。
DN≦25mm水表，最多可三表共用井室。
单、双表井室净尺寸为1.2×0.9米；三表井室净尺寸为1.2×1.5米。
水表配套短距离无线抄表装置。
水表组件应齐全,进水端阀门选用铜磁锁闭阀，出水端阀门选用铜截止阀，在表前（按水流方向）需加装水表止回阀。
第五十三条 DN100-200mm垂直螺翼式液封水表，表井井室净尺寸1.5×2.5米，DN50-DN200mm电磁水表井室净尺寸1.5×2.75--4.2米，大于DN200mm电磁水表井室以设计为准。
井室采用预制钢筋混凝土分体井室砌筑，预制砼双开球墨铸铁一体井盖。
第五十四条水表出水侧安装连接器，表前（按水流方向）安装止回阀或倒流防止器（消防水表）。
电磁水表表后（按水流方向）安装Y 型铜过滤器，DN50mm以下水表表前（按水流方向）安装水表止回阀。
第五十五条生产工艺存在回流污染风险时，水表前（按水流方向）必须安装倒流防止器。
第五十六条水表配套无线远传装置。
井底至水表底部间距为200mm，水表及阀门底部应设有支墩，便于维修。
分体式水表应在地面上设置独立的不锈钢显示仪表箱。
第七节水表选型第五十七条根据用户申报设计水量匹配水表口径。
第五十八条住宅小区工作水表、生活泵房、消防用水计量水表选用垂直螺翼式液封水表，法兰连接。
第五十九条工商业户贸易结算水表根据设计水量匹配机械或电磁水表，7DN20-25mm水表选用LXS旋翼式液封冷水表，丝扣连接。
DN≥40mm水表选用电池供电型电磁水表，大口径（DN≧300mm）电磁水表宜选用太阳能供电。
第六十条水表设在室外地下并符合防冻要求。
第八节管道布置第六十一条住宅小区室外给水管网，宜布置成环状管网。
环状管网与市政给水管的连接管不宜少于两条。
第六十二条工商业用户消防管道与生活生产管道分开设置，分别设独立水表计量。
特殊大水量用户经大连德泰自来水有限公司审核同意，消防管道与生活生产管道可以为合用管道。
第九节管道埋深一般原则第六十三条给水管道的纵断面设计埋深，除了考虑防冻要求外，还应考虑日后维修方便。
DN≦500mm管道按管径不同覆土深度范围宜在1.2-1.8米。
DN≧600mm管道按管径不同覆土深度范围宜在1.2-1.6米。
特殊口径管道覆土深度由大连德泰自来水有限公司审核确定。
第六十四条铺设塑料给水管道下方撼沙 100mm，管道上方撼沙200mm，硬覆盖车行道下敷设管线全沟槽撼砂。
如大开槽形式沟槽采用砂包上下垫层。
第六十五条市政及住宅管道上皮500mm处应敷设给水专用警示带。
第十节附加设计参数第六十六条企业及住宅项目给水平面图中附主要工程量表。
第六十七条企业及住宅项目给水平面图中附表8用水量参数表消防用水日均用水最大时用水其它用水室室l/s/dl/s/d/h第六十八条住宅项目给水平面图中附表XXX加压泵站数据表加压直供泵站中（高）加压泵站直供水低区加压高层建筑总建筑水负户压区加担负项目22负担户数户数担人 ) 面积（M 面积（M) 户数口数人口数数合计第五章区域水压的确定第六十九条所有项目的给水工程设计，要以规划部门提供的水压条件为依据。
