钢结构工程高强度螺栓连接质量检验记录表

钢结构工程高强度螺栓连接质量检验记录表
工程编号
分项工程名称
类
别
序
号
检验项目
质量标准
单
位
检验（实测）结果
合格
优良
一
类
1
高强度螺栓的型式、规格、数量和质量
必须符合设计要求和有关标准（规范）规定
2
摩擦型构件的高强度螺栓连接面
连接面的抗滑移系数检验必须合格，连接面应平整，不得有浮丝、毛刺、焊疤、油污、灰尘和水等，严禁作任何标记，还应加以保护
3
高强度螺栓的紧固
必须分两次拧紧；初拧扭矩约为施工扭矩的50-70%；终拧扭矩的允许偏差不超过10%
二
类
4
高强度螺栓接头外观
螺栓穿入方向基本一致，丝扣外露长度不少于2扣；螺母、垫圈的位置、方向正确；螺栓应有终拧色标
5
磨面组光的装顶构面紧件
设计有要求时
应符合设计要求
设计无要求时
顶紧面必须保证有70%紧贴，且边缘最大间隙不超过0.8mm
6
高螺拧强栓以度终后
大六角头型
终拧扭矩经检查,如有欠拧、漏拧，应补拧；超拧应更换，应达到有关现行规范规定；扭矩值允许偏差不超过10%
扭剪型
除构造原因不能用专用扳手拧断尾部梅花头外，以拧断尾部梅花头为合格
复(核)
查意见
复(核)
查结论
建设（监理）单位：
年月日
公司：年 Biblioteka 日工地：年月日
班组：
年月日

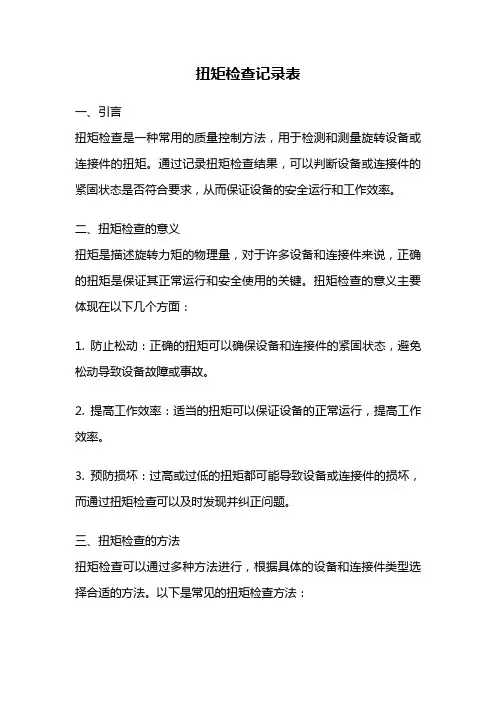

扭矩检查记录表

扭矩检查记录表一、引言扭矩检查是一种常用的质量控制方法，用于检测和测量旋转设备或连接件的扭矩。

通过记录扭矩检查结果，可以判断设备或连接件的紧固状态是否符合要求，从而保证设备的安全运行和工作效率。

二、扭矩检查的意义扭矩是描述旋转力矩的物理量，对于许多设备和连接件来说，正确的扭矩是保证其正常运行和安全使用的关键。

扭矩检查的意义主要体现在以下几个方面：1. 防止松动：正确的扭矩可以确保设备和连接件的紧固状态，避免松动导致设备故障或事故。

2. 提高工作效率：适当的扭矩可以保证设备的正常运行，提高工作效率。

3. 预防损坏：过高或过低的扭矩都可能导致设备或连接件的损坏，而通过扭矩检查可以及时发现并纠正问题。

三、扭矩检查的方法扭矩检查可以通过多种方法进行，根据具体的设备和连接件类型选择合适的方法。

以下是常见的扭矩检查方法：1. 扭力扳手：扭力扳手是一种专门用于测量和控制扭矩的工具，适用于需要较高精度的扭矩检查。

2. 扭矩表：扭矩表是一种通过测量扭矩值来判断紧固状态的工具，适用于对扭矩精度要求不高的情况。

3. 扭矩限制螺母：扭矩限制螺母是一种带有扭矩限制功能的设备，通过限制扭矩来保证紧固状态。

四、扭矩检查记录表为了记录和管理扭矩检查的结果，通常会使用扭矩检查记录表。

扭矩检查记录表包括以下几个要点：1. 设备信息：记录被检测设备的相关信息，如设备名称、型号、序列号等。

2. 检查日期：记录扭矩检查的日期，以便追踪和管理检查结果。

3. 扭矩检查方法：记录所采用的扭矩检查方法，如扭力扳手、扭矩表或扭矩限制螺母等。

4. 扭矩检查结果：记录检查时所得到的扭矩数值，应包括正常范围内的数值和异常情况下的数值。

5. 备注：记录检查时的特殊情况或备注信息，如异常现象、设备状况等。

六、扭矩检查结果的处理根据扭矩检查记录表中的扭矩检查结果，可以采取相应的处理措施。

处理措施包括以下几个方面：1. 正常范围内：如果扭矩检查结果在正常范围内，可以确认设备或连接件的紧固状态良好，无需特别处理。

高强螺栓连接检查记录

（项目名称）高强螺栓连接检查记录单项工程单项工程编号单位工程单位工程编号结构名称材质序号构件位置螺栓规格螺栓孔径（mm）初拧时间初拧扭距N.m终拧时间终拧扭矩值（N·m）扩孔数量（个）摩擦面处理方法复查人施拧人施拧顺序结论12345678附：钢结构抗滑移系数试验报告份。

监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日质量检查员：技术负责人：年月日（项目名称）高强螺栓连接检查记录单项工程单项工程编号单位工程单位工程编号结构名称材质序号构件位置螺栓规格螺栓孔径（mm）初拧时间初拧扭距N.m终拧时间终拧扭距N.m扩孔数量（个）摩擦面处理方法终拧扭矩值（N·m）施拧人施拧顺序结论12345678附：钢结构抗滑移系数试验报告份。

监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日质量检查员：技术负责人：年月日（项目名称）高强螺栓连接检查记录单项工程单项工程编号单位工程单位工程编号结构名称材质序号构件位置螺栓规格螺栓孔径（mm）初拧时间初拧扭距N.m终拧时间终拧扭距N.m扩孔数量（个）摩擦面处理方法终拧扭矩值（N·m）施拧人施拧顺序结论9101112附：钢结构抗滑移系数试验报告份。

监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日质量检查员：技术负责人：年月日。

高强螺栓检查记录表

高强度螺栓连接副施工质量检查记录表
单位（子单位）工程名称熔炼主厂房检查部位吹炼工段
施工单位**螺栓类别扭剪型
螺栓规格型号M20扭剪型10.9s施工日期2014年 6月10日验收标准GB50205-2001 ，JGJ89-91
合格证编号见高强螺栓材料进场报验
序号构件
编号
初拧值
（N•m）
终拧值（N
•m）
设计预拉
力（KN）
螺栓
方向
外露丝
扣（扣）
螺栓自由度外观质量监理检查意见
1
AK1-3/梅花头掉155向外3自由穿入洁净
2/梅花头掉155向外3自由穿入洁净3/梅花头掉155向外3自由穿入洁净4/梅花头掉155向外3自由穿入洁净
构件名称、高强度螺栓编号及附图:
本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！。

高强螺栓终拧验收记录表

√
3
钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求
经复验抗滑移系数平均值0.47，螺栓总预拉力744，复验报告编号常-2011-012-00834
√
4
高强度大六角头螺栓连接副终拧完成1h后、48h内应进行终拧扭矩检查，检查结果应符合本规范附录B规定。扭剪型高强度螺栓连接副终拧后，除因构造原因无法使用专用扳手终拧掉梅花头者外，未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5%。对所有梅花头末拧掉的扭剪型高强度螺栓连接副应采用扭矩法或专角法进行终拧并作标记，且按前面方法做扭矩检查
经现场复验符合规范和设计要求复试报告编号常-2011-012-00802、常-2011-012-00803、常-2011-012-00804
√
2
高强度大六角头螺栓连接副按本规范附录B检验扭矩系数，扭剪型高强度螺栓连接副按本规范附录B规定检验预拉力，检验结果应符合本规范附录B的规定
经现场复验扭矩系数符合规范和设计要求复试报告编号常-2011-012-00802、常-2011-012-00803、常-2011-012-00804
M30高强螺栓按规范要求1550N·m进行检查，其结果符合设计和规范要求
√
一
般
项
目
1
高强度螺栓连接副，应按包箱配套供货，包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外对表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤
经现场对所进高强螺栓进行检查，符合
规范要求
√
2
对建筑结构安全等级为一级，跨度40m及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验。对8.8级的高强度螺栓其强度应为HRC21~29；10.9级高强度螺栓其硬度应为HRC32~36，且不得有裂纹或损伤

高强螺栓连接检查记录表

高强螺栓连接检查记录表
C11-B05-2015 施工地点: 日期: 年月日
序号
结构部位
初拧
N〃m
复拧
N〃m
作业人签字备注记录人: 复核人: 责任人:
高强螺栓连接分部工程质量验收记录
安装部位： C11-B06-2007
项目项目序号验收标准和要求检查人
检查结
果
结论
主控项目
成品进场
产品的质量证明文件，中文标志
检验报告齐全
接触面检查复验合格
终拧扭矩符合设计扭矩
一般项目
成品包装
螺栓、垫片、螺母外观应涂油保
护，不应出现生锈和沾染赃物，
螺纹不应有损伤。

初拧、复拧扭
矩
符合设计要求和国家现行行业标
准
连接外观质量终拧后螺栓丝扣应外露2～3扣扩孔
扩孔后的孔径不超过1.2倍螺栓
直径
引
用
标
准
《钢结构工程施工质量验收规范》
机械名称管理编号
验收签字
机长: 质量检查员: 技术负责人: 安全员: 安装负责人: 验收时间:。

(高强度螺栓连接)检验批质量检验记录表

1
2
允许偏差项目
允许偏差值
(mm)
实测偏差值(㎜)
抽查实测值(㎜)
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
允许偏差项目共检测点，合格点，合格率 %
施工单位检验结果
监理单位检验结论
注：对于不划分检验批的分项工程，可直接采用本表；
对于实测数据较多的项目，可附施工综合记录。
（高强度螺栓连接）检验批质量检验记录表
单位工程
分部工程
分项工程
检验部位
施工单位
项目负责人
质量检验标准名称及编号质量ຫໍສະໝຸດ 准规定施工单位检验记录
监理单位
检验记录
主要检验项目
1
高强度螺栓连接副的形式、规格和技术参数应满足设计要求。
2
高强度螺栓连接摩擦面的抗滑移系数应满足设计要求。
3
大六角头型高强度螺栓连接副的施拧顺序和初拧、终拧扭矩应满足设计要求，并应符合现行行业标准《钢结构高强度螺栓连接的设计施工及验收规程》（JGJ 82）的有关规定。
4
螺母和垫圈的安装应满足设计要求。高强度螺栓连接副终拧后，螺栓丝扣外露宜为2～3扣，10%的螺栓丝扣外露可为1～4扣。
5
高强度螺栓孔不应采用气割扩孔。扩孔后的孔径不应超过1.2陪的螺栓直径。
6
扭剪型高强度螺栓连接副终拧后，因构造原因未在终拧中拧掉梅花头的螺栓数不应多于该节点螺栓数的5%。
一般检验项目

高强度螺栓施工扭矩值参考表

高强度螺栓施工扭矩值参考表
【大中小发布时间：2007-09-05 09:39:17 浏览次数：1023 】
说明：根据高强度螺栓的实测扭矩系数（检测报告的扭矩系数）调整实测扭矩系数值即可得施工终拧扭矩
钢结构用大六角高强度螺栓连接副的施工扭矩是根据实测的扭矩系数进行计算而得的，即为了满足规
范中所
规定的预拉力值要求，根据试验所获得的真实的扭矩系数用GB50205-2001附录中的计算公式计算而得。

详见《钢
结构工程施工质量验收规范》（GB50205-2001）第65页“附录B 紧固件连接工程检验项目”中的第B.0.3
条规定。

其计算公式为：终拧扭矩值＝扭矩系数X施工预拉力值标准值X螺栓公称直径。
