汽轮机盘车装置学习

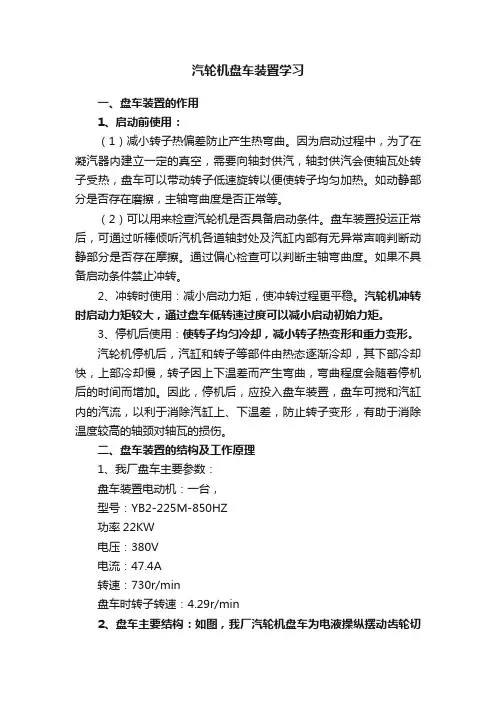

汽轮机盘车装置学习一、盘车装置的作用1、启动前使用：（1）减小转子热偏差防止产生热弯曲。

因为启动过程中，为了在凝汽器内建立一定的真空，需要向轴封供汽，轴封供汽会使轴瓦处转子受热，盘车可以带动转子低速旋转以便使转子均匀加热。

如动静部分是否存在磨擦，主轴弯曲度是否正常等。

（2）可以用来检查汽轮机是否具备启动条件。

盘车装置投运正常后，可通过听棒倾听汽机各道轴封处及汽缸内部有无异常声响判断动静部分是否存在摩擦。

通过偏心检查可以判断主轴弯曲度。

如果不具备启动条件禁止冲转。

2、冲转时使用：减小启动力矩，使冲转过程更平稳。

汽轮机冲转时启动力矩较大，通过盘车低转速过度可以减小启动初始力矩。

3、停机后使用：使转子均匀冷却，减小转子热变形和重力变形。

汽轮机停机后，汽缸和转子等部件由热态逐渐冷却，其下部冷却快，上部冷却慢，转子因上下温差而产生弯曲，弯曲程度会随着停机后的时间而增加。

因此，停机后，应投入盘车装置，盘车可搅和汽缸内的汽流，以利于消除汽缸上、下温差，防止转子变形，有助于消除温度较高的轴颈对轴瓦的损伤。

二、盘车装置的结构及工作原理1、我厂盘车主要参数：盘车装置电动机：一台，型号：YB2-225M-850HZ功率22KW电压：380V电流：47.4A转速：730r/min盘车时转子转速：4.29r/min2、盘车主要结构：如图，我厂汽轮机盘车为电液操纵摆动齿轮切向啮入式自动低压盘车系统。

其主要由电机+减速机构+啮合机构+汽轮机转子上的齿环组成。

啮合机构及啮合原理：其中盘车啮合机构主要由手柄拉杆+油缸+缓冲弹簧+摆轮+转子齿环组成。

投入原理：投入机构采用旋转式油动机，输出力偶矩。

操纵滑阀、回转活塞构成一个解除自锁、进油、到位后排油的程序机构。

液压机构的进油由二位三通电磁换向阀控制，当投入盘车时，电磁换向阀通电时开启，液压机构进油。

曲柄由油缸带动(或手动)反时针转动，带动连杆压缩推紧弹簧，同时拉杆和摆杆下降，摆动壳和摆动齿轮向下摆动直到摆动齿轮与转子齿环接触，此时摆动齿轮接近垂直位置，起动电机，摆动齿轮实际上沿着转子齿环滚动，带动摆动壳向右摆，直到碰上顶杆，这时摆动轮与转子齿环已充分啮合。

汽轮机盘车装置PPT课件

啮合机构及啮合原理：
先看一段视频。
其中盘车啮合机构主要由手柄拉杆+油缸+缓冲弹簧+ 摆轮+转子齿环组成。
投入原理：投入机构采用旋转式油动机，输出力偶矩。操纵滑阀、
回转活塞构成一个解除自锁、进油、到位后排油的程序机构。液压机构的进油由二位三通电磁换向阀控制，当投入盘车时，电磁换向阀通电时开启，液压机构进油。曲柄由油缸带动(或手动)反时针转动，带动连杆压缩推紧弹簧，同时拉杆和摆杆下降，摆动壳和摆动齿轮向下摆动直到摆动齿轮与转子齿环接触，此时摆动齿轮接近垂直位置，起动电机，摆动齿轮实际上沿着转子齿环滚动，带动摆动壳向右摆，直到碰上顶杆，这时摆动轮与转子齿环已充分啮合。
紧急启动盘车：⑴紧急盘车在手动方式进行，钥匙开关放在手动位置；⑵注意紧急盘车是以轴瓦发生额外磨损或损坏为代价，防止转子热弯曲，保护转子盘车过程；⑶紧急盘车也必须满足润滑油压正常及相关条件情况下，按下紧急盘车按钮，电磁阀动作①电磁阀动作指示灯亮②紧急盘车指示灯亮，其他操作同手动操作⑸⑹⑺步骤；⑷注意紧急盘车是发生危急汽轮机转子时，选用盘车过程，平时严禁使用。
退出原理：当蒸汽冲转汽轮机转子使转速超过盘车转速后，摆动齿轮转速突升，使摆动齿轮带动摆动壳向左迅速弹出，推动拉杆和摆杆上升，当拉杆上端点超过水平位置时，连杆在推紧弹簧的作用下，推动曲柄继续顺时针转动，直到到达甩开位置。
三、盘车的投运时间与方法
1、投运时间：（1）汽轮机启动准备送轴封蒸汽前，要投入盘车装置
4、记住停机后停运条件：高压缸金属最高温度（调节级金属温度）小于150℃，转子偏心小于0.075mm，上下缸温差小于50℃时可以停止盘车。
5、在以上讲解基础上理解并熟记汽机规程第七章。

盘车装置工作原理

盘车装置工作原理嘿，朋友们！今天咱来唠唠盘车装置的工作原理。

你说这盘车装置啊，就好比是一个特别靠谱的小助手。

想象一下，一台庞大的机器，要是没有这个小助手帮忙，那启动的时候得多费劲呀！盘车装置呢，它的主要任务就是在机器停机后，时不时地去转动一下机器的轴。

这就好像你睡觉前总要翻个身一样，让机器的各个部件都能保持灵活，不至于“睡僵了”。

它是怎么工作的呢？简单来说，就是通过一些巧妙的机械结构，给轴施加一个力，让轴慢悠悠地转起来。

这就好像你推一个大轮子，虽然有点费劲，但只要你持续用力，轮子就会转起来啦。

盘车装置工作起来可认真啦！它不会偷懒，也不会乱发脾气。

不管是寒冬还是酷暑，它都坚守在自己的岗位上。

而且啊，它还特别聪明，知道什么时候该用力，什么时候该休息一下。

你想想看，如果没有盘车装置，机器长时间不转动，那些轴啊、齿轮啊什么的，不就跟生了锈似的，到时候再启动机器，那得多困难呀！说不定还会出故障呢！盘车装置就像是机器的保护神，默默地守护着机器的健康。

它虽然不大起眼，但是作用可大着呢！就像我们生活中的一些小细节，平时不注意，关键时刻就能看出重要性啦。

咱再说说盘车装置的重要性。

比如说，机器停机一段时间后，里面的润滑油可能会分布不均匀。

这时候盘车装置就出马了，它一转，嘿，润滑油就均匀地分布开啦，机器再启动的时候就顺畅多了。

还有啊，它能帮助检查机器有没有故障。

如果在盘车的时候发现有卡顿或者异常声音，那可就得赶紧检查检查啦，这能避免很多大问题呢！这就跟我们定期去体检一样，早发现问题早解决呀！总之呢，盘车装置就是这么一个神奇又重要的小玩意儿。

它虽然不声不响，但却为机器的正常运行立下了汗马功劳。

我们可不能小瞧了它呀！所以啊，大家以后看到盘车装置，可得好好感谢它呢！。

汽轮机盘车装置培训教材

汽轮机盘车装置培训教材汽轮机启动前和停机后，为避免转子弯曲变形，须设置连续盘车装置。

在汽轮机启动冲转前，转子两端由于轴封供汽，蒸汽便从轴封两端漏入汽轮机，并集中在汽缸上部，使转子和汽缸产生温差，若转子不动则会使转子产生热弯曲；同样，汽轮机停机后，转子仍具有较高的温度，蒸汽聚集在汽缸的上部，由于汽缸结构不同，汽轮机上下缸温降速度不一样，也会使转子产生热弯曲；另外，在汽轮机启动前，通过盘车可使汽轮机上下缸以及转子温度均匀，自由膨胀，不发生动静部分磨擦，有助于消除温度较高的轴颈对轴瓦的损伤，还能消除转子由于重力产生的自然弯曲。

盘车的分类：盘车一般分为低速盘车和高速盘车两类，高速盘车的转速一般为40～80r/min，而低速盘车一般为2～10r/min。

高速盘车对油膜的建立较为有利，对转子的加热或冷却较为均匀，但盘车装置的功率较大，高速旋转如果温降速度控制不好，容易磨坏汽封齿，另外，高速盘车需要一套可靠的顶轴油系统，系统复杂。

从发展方向看，有向低速盘车发展的趋势。

我厂汽机盘车的特点汽轮机采用的盘车装置为低速盘车，安装在低压缸B和发电机之间，电动机驱动，配置气动操纵机构，主要有以下特点：A、在汽机转速降至零转速时，既能电动盘车，也能手动盘车；既可远方操作，也可就地操作。

、盘车装置是自B动啮合型的，盘车转。

速为1.5r/min、盘车装置在汽C轮机冲转达到一定转速后自动退出，并能在停机时自动投入。

、盘车装置与顶轴油系统间设联锁，防止在油压建立之D前投入盘车，盘车装置正在运行而油压降低到不安全值时能发出报警，当供油中断时能自动停止运行。

盘车装置传动机构盘车的传动机构有以下几上图盘车装置传动机构示意图。

部分组成：盘车齿轮、摆动齿轮、小齿轮、减速齿轮、中间齿轮、涡轮、涡杆、从动轮以及电机传动链条等组成。

摆动齿轮为活动式传动机构，摇臂与盘车装置的操作手柄及气动执行机构的活塞杆相连接，其回转中心位于主动齿轮轴上，摆动齿轮在主动轴的小齿轮上公转，在摇臂顺时针转动到一定位置时，摆动齿轮与转子盘车齿轮进入啮合状态。

汽轮机盘车装置

汽轮机盘车装置汽轮机盘车装置简介汽轮机盘车装置是一种用于完成汽轮机盘车操作的装置。

盘车操作是指在汽轮机运行过程中，通过操作盘车装置，使汽轮机逐渐启动、加速或减速，以达到预期的运行状态。

汽轮机盘车装置通常由电气控制系统和机械传动系统组成，能够确保汽轮机在启动、停止、调速等过程中的安全可靠运行。

汽轮机盘车的目的汽轮机盘车操作是为了实现以下目的：1. 启动汽轮机：对于新安装或维修完毕的汽轮机，需要通过盘车操作对其进行启动。

通过逐步增加汽轮机的转速，使其逐渐达到正常运行状态。

2. 加速和减速汽轮机：在汽轮机运行过程中，需要根据实际需要对其进行加速或减速操作，以适应负荷变化或系统要求。

3. 停止汽轮机：通过盘车操作将汽轮机逐渐减速至停止，以完成对汽轮机的停止操作。

4. 调整汽轮机的转速：根据负荷变化等因素，对汽轮机的转速进行调整，以保持其在正常运行范围内。

汽轮机盘车装置的组成汽轮机盘车装置通常包括以下组成部分：1. 电气控制系统：负责盘车操作的控制和监控。

包括控制盘车操作的按钮或触摸屏、电气保护和监测系统等。

电气控制系统能够通过控制机械传动系统，实现对汽轮机的启动、加速、减速和停止。

2. 机械传动系统：将电气信号转换为机械运动，控制汽轮机的盘车过程。

机械传动系统包括轴承、传动装置、联轴器等机械部件，能够对汽轮机的转速和运动进行精确控制。

3. 仪表和监测设备：用于监测盘车装置和汽轮机运行状态的设备。

包括转速、温度、压力等相关参数的仪表和传感器，能够实时监测汽轮机的运行情况，并对异常情况进行报警和保护。

汽轮机盘车操作步骤通常情况下，进行汽轮机盘车操作需要按照以下步骤进行：1. 检查盘车装置和相关设备的工作状态，确保没有故障和异常情况。

2. 启动电气控制系统，将汽轮机置于盘车模式下。

3. 根据盘车计划和操作要求，按照先后顺序逐步启动相关设备，包括输送系统、燃烧系统等。

4. 控制盘车装置，逐渐增加汽轮机的转速，确保其在启动过程中无异常情况发生。

汽轮机盘车装置

第十四章盘车装置第一节概述1、1 盘车装置简介盘车装置就是用于机组启动时,带动转子低速旋转以便使转子均匀加热,或在停机后盘动转子旋转,保持转子均匀冷却,减小转子变形的可能。

启动前盘动转子,可以用来检查汽轮机就是否具备启动条件,如动静部分就是否存在磨擦,主轴弯曲度就是否正常等。

汽轮机停机后,汽缸与转子等部件由热态逐渐冷却,其下部冷却快,上部冷却慢,转子因上下温差而产生弯曲,弯曲程度随着停机后的时间而增加,对于大型汽轮机,这种热弯曲可以达到很大的数值,并且需要经过几十个小时才能逐渐消失,在热弯曲减小到规定数值以前,就是不允许重新启动汽轮机的。

因此,停机后,应投入盘车装置,盘车可搅与汽缸内的汽流,以利于消除汽缸上、下温差,防止转子变形,有助于消除温度较高的轴颈对轴瓦的损伤。

对盘车装置的要求就是:它既能盘动转子,又能在汽轮机转子转速高于盘车转速时自动脱开,并使盘车装置停止转动。

盘车装置为链条、蜗轮蜗杆、齿轮复合减速、摆轮啮合的低速盘车装置。

1、2盘车特点1、汽轮发电机转子在停机时低速盘动转子,可避免转子热弯曲。

2、允许在热态下快速启动。

3、汽轮发电机组冲转时能自动脱开。

4、装在低压缸下半,允许拆卸轴承盖或联轴器盖时无需拆卸盘车装置。

5、在装上或拆去轴承盖的情况下均可盘动汽轮发电机转子。

6、既能自动盘车,又可手动盘车。

7、本厂盘车转速为3、35r/min。

第二节盘车的结构与作用2、2传动展开图2、3装置结构及作用盘车装置由壳体、蜗轮蜗杆、链条、链轮、减速齿轮、电动机、润滑油管路、护罩、气动啮合装置等组成。

盘车装置包括手动操纵机构、盘车电流表、转速表等。

既可远方操作,也可就地操作。

盘车装置的壳体由钢板焊接而成,一块水平钢板除了起在低压缸下半安装作用之外,其上还支持电动机、链条壳体、电动机支架、气动啮合缸、操纵杆、护罩等,其下竖直焊接了三块板,它们用来支撑蜗轮蜗杆、齿轮等各种传动零部件。

电动机轴上的链轮通过链条把力矩传给蜗杆轴上的链轮。

盘车装置操作说明及注意事项(执行)

盘车装置操作说明及注意事项在盘车装置投运之前对油路、电路做常规检查。

操作之前打开盘车控制柜电源，检查进油管上的手动门为开启状态。

1手动盘车a）检查盘车启动条件是否满足（润滑油压正常指示灯亮，顶轴油压正常指示灯亮，高、中压主汽门全关，零转速）；b）盘车钥匙开关在手动位置；c）远方/就地按下电磁阀动作按钮（电磁阀动作指示灯亮）；d）如果啮合到位（啮合到位指示灯亮），然后远方/就地按下电机启动按钮，启动电机，盘车开始连续运行（盘车运行指示灯亮）；如果啮合不到位，可使用以下两种方法使盘车啮合到位：1)可通过盘车电机后罩壳内的手柄与啮合手柄配合操作进行啮合操作；2)点动盘车，按动电机启动按钮，1~2S后迅速按动停止按钮来实现点动功能，反复上述操作直到啮合到位。

盘车啮合到位后按下电机启动按钮，启动电机，盘车开始连续运行（盘车运行指示灯亮）；盘车投运时为防止出现啮合齿相互之间碰磨损坏，未啮合到位情况下禁止启动连续盘车。

2 紧急启动紧急盘车在手动方式下进行，需将钥匙开关放在手动位置。

紧急盘车是以轴瓦发生额外磨损或损坏为代价来防止转子热弯曲变形从而保护转子的盘车过程。

紧急盘车也必须满足润滑油压正常,满足上述条件的情况下，按下紧急盘车按钮，电磁阀动作，电磁阀动作指示灯亮，紧急盘车指示灯亮，余下的过程同就地手动启动过程的d步骤。

紧急盘车是在发生危急到汽机转子安全时才能选用的一种盘车过程,在平时严禁使用！3 电机试验电机试验是为检查盘车电机是否工作正常。

只有盘车在甩开位置时，才可以进行电机试验。

此时甩开到位指示灯亮，按下电机启动按钮，电机开始运行，电机试验指示灯亮。

4 盘车甩开当汽轮机冲转超过盘车转速的时候，通过离心力甩开盘车装置，盘车装置甩开到位后（甩开到位指示灯亮），盘车接触器断电，盘车电机将自动停止。

一般当停机或检查盘车装置是否正常时，需要使用甩开按钮。

盘车甩开的条件：啮合到位（啮合到位指示灯亮），盘车接触器已断电，按下甩开按钮，甩开接触器动作，盘车装置甩开，当甩开到位后，甩开到位指示灯亮，同时甩开接触器断电，如果装置未检测到甩开到位信号，甩开接触器在通电后30s后会自动断电。

盘车装置

电源被切断后电动机停转螺旋轴亦随之停转汽轮机转子因惯性仍在旋转游动齿轮变成被动状态并向左退出与自动退出原理相同最后使手柄回到原位盘车装置处于停用状态具有摆动齿轮的盘车装置具有摆动齿轮的盘车装置盘车投入盘车投入盘车装置投入工作的过程如下
盘车装置
lyhrwk
盘车装置的作用：
在汽轮机启动时冲动转子以前或停机以后，使汽轮机转子转动的装置，称为盘车装置。汽轮机启动前先投入盘车装置，是为了减少汽轮机的启动力矩，以及在汽轮机启动前检查各转动部分是否正常。汽轮机停机后投入盘车装置，使转子继续缓慢转动，可以防止转子产生热弯曲，也为了保证机组停机后可以随时启动。
时手柄的偏心轮使电动机行程开关闭合接上电源，再按启动按钮，盘车装置即投入工作，带动转子旋转。通过螺旋齿的轴向分力，齿轮被压紧在凸肩上。当汽轮机冲转以后，转子转速高于盘车转速时，则游动齿轮反被盘车大齿轮带动，此时螺旋齿的轴分力改变了方向，齿轮便被推向左边直至退出啮合位置，手柄等部件借助润滑油错油门下部弹簧及油压作用回到原位，保险插销自动落入销孔，同时断开电动机电源，盘车装置停止工作。若需手动停止盘车，只要切断电动机电源即可。电源被切断后，电动机停转，螺旋轴亦随之停转，汽轮机转子因惯性仍在旋转，游动齿轮变成被动状态并向左退出（与自动退出原理相同）最后使手柄回到原位，盘车装置处于停用状态
盘车装置示意图
盘车装置示意图 1—小齿轮 2—大齿轮 3—游动齿轮 4—盘车大齿轮 5—电动机 6—小轴
这种盘车装置的工作原理如图所示。电动机通过小齿轮、大齿轮、游动齿轮及盘车大齿轮带动汽轮机主轴旋转。游动齿轮与螺旋轴之间用螺旋滑动键相连，推动手柄可以改变游动齿轮在螺旋轴上的位置，并同时控制润滑油错油门和电动机行程开关。投入盘车装置时，首先拔出保险销，然后将手柄从原位向左推，使游动齿轮在手柄下部叉杆的作用下向右移向盘车大齿轮，当两个齿轮接触时，应试推手柄并盘动电动机的联轴器，使游动齿轮与盘车大齿轮完全啮合并靠在凸肩上，如图所示的位置。当手柄推至工作位置时，润滑油错油门车投入

汽轮机盘车

紧急启动盘车：⑴紧急盘车在手动方式进行，钥匙开
关放在手动位置；⑵注意紧急盘车是以轴瓦发生额外磨损或损坏为代价，防止转子热弯曲，保护转子盘车过程；⑶紧急盘车也必须满足润滑油压正常及相关条件情况下，按下紧急盘车按钮，电磁阀动作①电磁阀动作指示灯亮②紧急盘车指示灯亮，其他操作同手动操作⑸⑹⑺步骤；⑷注意紧急盘车是发生危急汽轮机转子时，选用盘车过程，平时严禁使用。
退出原理：当蒸汽冲转汽轮机转子使转速超过盘车转速后，摆动齿轮转速突升，使摆动齿轮带动摆动壳向左迅速弹出，推动拉杆和摆杆上升，当拉杆上端点超过水平位置时，连杆在推紧弹簧的作用下，推动曲柄继续顺时针转动，直到到达甩开位置。
三、盘车的投运时间与方法
1、投运时间：（1）汽轮机启动准备送轴封蒸汽前，要投入盘车装置
2、冲转时使用：减小启动力矩，使冲转过程更平稳。
汽轮机冲转时启动力矩较大，通过盘车低转速过度可以减小启动初始力矩。
3、停机后使用：使转子均匀冷却，减小转子热变形和重
力变形。汽轮机停机后，汽缸和转子等部件由热态逐渐冷却，其下部冷却快，上部冷却慢，转子因上下温差而产生弯曲，弯曲程度会随着停机后的时间而增加。因此，停机后，应投入盘车装置，盘车可搅和汽缸内的汽流，以利于消除汽缸上、下温差，防止转子变形，有助于消除温度较高的轴颈对轴瓦的损伤。
自动盘车：⑴满足盘车允许条件，盘车允许信号送至DCS
中，并且零转速指示灯、润滑油压正常指示灯、顶轴油指示灯均亮，系统自动使电磁阀动作，电磁阀指示灯亮，并有信号送至DCS；⑵确认盘车齿轮与汽轮机大轴齿轮啮合到位①啮合到位指示灯亮 ②3S后盘车接触器动作，盘车运行，同时盘车运行指示灯亮，记录汽轮机盘车电流及汽轮机大轴偏心；⑶注意齿轮未啮合，①电磁阀动作30S后，系统会输出2S的脉冲去微动电动机，微动电动啮合到位，则系统如⑵所述继续进行，完成盘车；②注意微动齿轮仍未啮合，电磁阀动作34S后，系统会输出2S的脉冲去微动电动机，微动电动啮合到位，则系统如⑵所述继续进行，完成盘车；③注意齿轮仍未啮合，则系统合电磁阀动作40S 后输出控制信号去动作盘车接触器，盘车运行，同时盘车运行指示灯亮，记录汽轮机盘车电流及汽轮机大轴偏心。

汽轮机盘车装置

汽轮机盘车装置汽轮机盘车装置简介汽轮机是一种利用燃烧燃料产生高温高压蒸汽，通过汽轮机的工作流程将热能转化为机械能的装置。

而汽轮机盘车装置则是指汽轮机的启动与停车过程中的控制装置，其作用是确保汽轮机在运行过程中能够安全、稳定地启动和停车。

盘车过程盘车是指将汽轮机从停车状态启动并达到运行稳定状态的过程。

汽轮机的盘车过程一般包括以下几个主要步骤：1. 就绪操作在盘车前，必须进行一系列准备工作，如检查汽轮机各个部件的状态、检查水、油等供给系统的正常运行，确保汽轮机处于正常的盘车准备状态。

2. 出电动机启动以电动机驱动辅助设备启动，在启动过程中，需要逐渐提高转速，并通过监控系统来检测电动机和辅助设备的工作情况。

3. 频率提高启动在出电动机启动后，开始启动汽轮机主轴，通过提高转速的方式逐步增加蒸汽的流量和压力，实现汽轮机的持续转动。

4. 自主运行启动当汽轮机的转速达到一定数值后，可以断开外部驱动，让汽轮机自行运行，并进一步提高蒸汽流量和压力，以达到正常的运行状态。

5. 运行稳定启动完成后，通过检测和监控系统来实时监测汽轮机的运行状态，确保其达到稳定工作条件。

如果在监测过程中发现异常情况，需要及时采取相应的措施进行调整和修复。

停车过程汽轮机的停车过程与盘车过程相反，是将汽轮机从正常运行状态停止的过程。

汽轮机的停车过程一般包括以下几个主要步骤：1. 启动停车在停车前，要将汽轮机的负荷降到最低限度，并逐渐停止外部供汽，逐渐降低蒸汽流量和压力，使汽轮机的转速逐渐降低。

2. 急停当汽轮机的转速降至一定程度后，可以进行急停操作，即通过紧急刹车装置迅速减速并停止转动汽轮机。

3. 冷却处理停车后，需要进行冷却处理，包括停止给汽轮机供水和油等操作，将汽轮机温度和压力降至安全范围之内。

4. 空电运行在彻底停止汽轮机后，可以继续运行电动机供电辅助设备，以保持系统的正常运行，并进行一些必要的检查和维护工作。

5. 完全停止当需要彻底停止汽轮机时，可以关闭电动机和辅助设备，并进行的检查和维护工作，确保汽轮机处于安全的停机状态。

汽轮机盘车装置

汽轮机盘车装置汽轮机盘车装置简介汽轮机是一种将燃料燃烧产生的热能转化为机械能的设备。

汽轮机盘车是指通过对汽轮机进行一系列操作，使其快速启动并达到运行状态。

为了有效地盘车和维护汽轮机的正常运行，盘车装置被广泛应用于汽轮机厂房中。

本文将介绍汽轮机盘车装置的工作原理、主要组成部分和操作流程。

工作原理汽轮机盘车装置的工作原理主要涉及到控制汽轮机的停车、启动和运行过程。

其基本原理包括以下几点：1. 启停控制系统：通过控制汽轮机的供气、供热、供水和电力等参数，实现汽轮机的启动和停车过程。

启停控制系统通常由自动控制系统和人工操作控制系统组成。

2. 汽轮机盘车装置：盘车装置主要由控制台、保护装置和仪表设备组成。

控制台提供操作人员进行启停控制和监测汽轮机运行状态的界面；保护装置用于监测和保护汽轮机在运行过程中的安全性；仪表设备用于显示和记录汽轮机各项运行参数。

3. 启动过程：启动过程包括预热、通气、点火和加荷等阶段。

具体操作包括逐渐加热汽轮机至高温状态，通过引入空气将燃料点火以产生燃烧，加速汽轮机转速并逐步加荷，使汽轮机进入工作状态。

4. 停车过程：停车过程包括减载、冷却和切断供气等阶段。

具体操作包括逐渐减少荷载，冷却汽轮机至安全温度，切断燃料供给和外部能源供应，并最终使汽轮机停止运转。

主要组成部分汽轮机盘车装置一般包括以下主要组成部分：1. 控制台：控制台是盘车装置的操作中心，通常包括操作按钮、显示屏、指示灯和报警器等设备。

通过操作控制台，操作人员可以对汽轮机进行启停控制，监测汽轮机的运行参数。

2. 保护装置：保护装置用于监测汽轮机运行过程中的各项参数，并对异常情况进行检测和保护。

一旦发现异常情况，保护装置将自动采取相应措施，如停止供气、切断电源等，以保证汽轮机的安全运行。

3. 仪表设备：仪表设备用于显示和记录汽轮机的运行参数，包括转速、温度、压力等方面的参数。

通过仪表设备，操作人员可以实时了解汽轮机的运行状态，及时做出相应的调整和处理。

盘车装置课件

• • • • •
•
2、降低润滑油粘度 3、调整轴承间隙三、轴承的结构（一）支持轴承支持轴承的型式很多，常用的有圆筒形轴承、椭圆形轴承、三油楔轴承和可倾瓦轴承等。 1、圆筒形轴承
图4-65 圆筒形支持轴承
1、3—轴瓦；2—螺钉；4、7—垫片；5、10—轴承垫块；6—定位销；8—轴承限位销；9—热电偶
第六节合齿轮；4——盘车大齿轮； 5——电动机；6——螺旋轴
具有链轮——蜗轮蜗杆的盘车装置传动轮系 1—电动机轴；2—主动链轮；3—链条；4—链轮；5—蜗杆；6— 蜗轮；7—蜗轮轴；8—惰轮；9—减速齿轮；10—主齿轮轴； 11—侧板；12—摆动齿轮；13—盘车齿轮
（二）推力轴承
图4-70
推力轴承
1—球面座；2—挡油环；3—调节套筒；4—推力轴承瓦块安装环；5—反向推力瓦；6—正向推力瓦；7—出油挡油环；8—进油挡油环；9—拉弹簧
图4-71 国产引进型300ＭＷ汽轮机推力轴承 1—瓦块；2—调整块调整螺钉；3、8—调整块；4—瓦块支托；5—支承环；6、12—垫片；7、13—油封环；9—定位销；10—支承环键；11— 支承环键螺钉； 14—轴承壳体
• （二）产生油膜振荡的原因
• （三）油膜振荡的防止和消除
OO ' K Rr
• 因此，降低轴心位置以增大轴颈相对偏心率，可以防止和消除油膜振荡。主要措施如下： • 1、增加轴承比压 • 轴承载荷与轴瓦垂直投影面积（轴承长度×直径）之比称为比压。比压越大，轴颈越不容易浮起，相对偏心率越大，轴承稳定性越好。 • 增大比压的常用方法有：缩短轴瓦长度，以减小轴瓦的投影面积及增加轴瓦端的泄油量；调整轴瓦中心，以增加负荷过小轴承的载荷。
一、滑动轴承的工作原理

图解盘车装置

图解盘车装置
盘车装置形式
电动盘车装置主要有两种形式:
1、具有螺旋轴的电动盘车装置(大多数国产中小型汽轮机及125、300MW机组采用);
2 、具有摆动齿轮的电动盘车装置(国产机组50MW、100MW、200MW采用)，它具有螺旋轴电动盘车装置和工作原理。

螺旋轴电动盘车装置由电动机、联轴器、小齿轮、大齿轮、啮合齿轮、螺旋轴、盘车齿轮、保险销、手柄等组成。

装置操作程序
啮合齿轮内表面铣有螺旋齿与螺旋轴相啮合，啮合齿轮沿螺旋轴可以左右滑动。

当需要投入盘车时，先拔出保险销，推手柄，手盘电动机联轴器直至啮合齿轮与盘车齿轮全部啮合。

当手柄被推至工作位置时，行程开关接点闭合，接通盘车电源，电动机起动至全速后，带动汽轮机转子转动进行盘车。

当汽轮机起动冲转后，转子的转速高于盘车转速时，使啮合齿轮由原来的主动轮变为被动轮，即盘车齿轮带动啮合齿轮转动，螺旋轴的轴向作用力改变方向，啮合齿轮与螺旋轴产生相对转动，并沿螺旋轴移动退出啮合位置，手柄随之反方向转动至停用位置，断开行程开关，电动机停转，基本停止工作。

若需手动停止盘车，可手揿盘车电动机停按钮，电动机停转，啮合齿轮退出，盘车停止。

盘车装置使用方法及盘车方法

盘车装置使用方法及盘车方法嘿，朋友们！今天咱来聊聊盘车装置和盘车方法，这可真是个有趣又重要的玩意儿呢！盘车装置啊，就像是机器的好朋友，能帮机器在特定的时候活动活动“筋骨”。

你想啊，机器要是长时间不运转，那不就跟人长时间不运动一样，会“生锈”的呀！盘车装置就是来解决这个问题的。

那怎么使用盘车装置呢？这可得仔细说说。

首先得找到它呀，就像找宝藏一样，得知道它藏在哪儿。

然后呢，要熟悉它的各种按钮、开关啥的，这可不能瞎按哦，不然机器可能会不高兴的呢！当你准备好了，就可以轻轻按下启动按钮，看着盘车装置开始工作啦。

盘车方法也有讲究呢！就好比你走路，得有正确的姿势和节奏吧。

盘车的时候也是一样，不能太急也不能太慢。

太快了，机器可能会受不了；太慢了，又达不到效果。

那怎么把握这个度呢？这就得靠经验和细心啦。

比如说，你可以先慢慢地转动，感受一下机器的反应。

如果它没啥异常，那就可以稍微加快一点速度。

但要是感觉有点不对劲，就得赶紧停下来，看看是不是哪里出了问题。

这就好像你骑自行车，要是感觉车子有点晃悠，你不得赶紧停下来检查检查呀！还有啊，盘车的时候得注意观察各种仪表的指示。

这就像医生看病时看各种检查报告一样，仪表能告诉你机器的状态好不好。

要是仪表显示有异常，那可不能马虎，得赶紧处理。

而且哦，不同的机器可能盘车方法还不太一样呢！这就像每个人都有自己的性格和习惯一样。

有些机器可能比较“娇气”，盘车的时候就得特别小心；有些机器可能比较“皮实”，但也不能掉以轻心呀。

总之呢，盘车装置和盘车方法可都是很重要的。

掌握了它们，就能让机器更好地为我们服务，就像我们照顾好朋友一样照顾它们。

咱可不能小瞧了这些看似简单的操作，它们可是能发挥大作用的呢！要是没做好盘车，机器出了问题，那可就麻烦啦，不是吗？所以呀，大家都要认真对待盘车这件事哦，让我们的机器一直健康地运转下去！这就是我对盘车装置使用方法和盘车方法的理解，你们觉得呢？。

汽轮机盘车装置

汽轮机盘车装置介绍：本文档旨在详细介绍汽轮机盘车装置的相关知识和使用方法。

盘车装置是汽轮机运行过程中必不可少的设备，用于实现汽轮机的启动、停车和调整。

本文将从以下几个方面进行介绍：汽轮机盘车装置的工作原理、结构组成、操作步骤和维护要点等。

章节一、汽轮机盘车装置的工作原理1.1 汽轮机盘车装置的定义1.2 盘车装置的工作原理概述1.3 盘车过程中相关参数的变化规律章节二、汽轮机盘车装置的结构组成2.1 主要部件的功能和作用2.2 主要部件的结构图示2.3 盘车装置与汽轮机其他部件的连接方式章节三、汽轮机盘车装置的操作步骤3.1 准备工作3.1.1 确定盘车装置所需的设备和工具3.1.2 检查盘车装置的安全状态3.2 盘车前的准备工作3.2.1 关闭汽轮机的各种设备和系统3.2.2 检查盘车装置的工作状态和连接情况3.3 盘车装置的启动步骤3.3.1 启动主控制系统3.3.2 启动盘车装置的辅助设备3.3.3 检查盘车装置的工作状态和参数3.4 盘车装置的停车步骤3.4.1 停止盘车装置的辅助设备3.4.2 停止主控制系统3.4.3 检查盘车装置的停车状态和参数章节四、汽轮机盘车装置的维护要点4.1 盘车装置的定期维护4.1.1 清洁盘车装置的各个部件4.1.2 检查盘车装置的工作状态和连接情况4.2 故障处理和修理4.2.1 盘车装置常见故障的判断和处理方法4.2.2 盘车装置的维修和更换零部件附件：本文档涉及的附件见下表所示：附件1：汽轮机盘车装置的结构图附件2：盘车装置的操作手册附件3：汽轮机盘车装置的维护记录表法律名词及注释：1、盘车装置：用于汽轮机启动、停车和调整的设备。

2、主控制系统：控制并监测盘车装置的系统，包括各个传感器、开关和执行机构等。

3、辅助设备：提供盘车装置所需的电力、气体和液体等辅助能源的设备，如电源、压缩空气系统和润滑系统等。

汽轮机盘车装置

第十四章盘车装置第一节概述1.1 盘车装置简介盘车装置是用于机组启动时，带动转子低速旋转以便使转子均匀加热，或在停机后盘动转子旋转，保持转子均匀冷却，减小转子变形的可能。

启动前盘动转子，可以用来检查汽轮机是否具备启动条件，如动静部分是否存在磨擦，主轴弯曲度是否正常等。

汽轮机停机后，汽缸和转子等部件由热态逐渐冷却，其下部冷却快，上部冷却慢，转子因上下温差而产生弯曲，弯曲程度随着停机后的时间而增加，对于大型汽轮机，这种热弯曲可以达到很大的数值，并且需要经过几十个小时才能逐渐消失，在热弯曲减小到规定数值以前，是不允许重新启动汽轮机的。

因此，停机后，应投入盘车装置，盘车可搅和汽缸内的汽流，以利于消除汽缸上、下温差，防止转子变形，有助于消除温度较高的轴颈对轴瓦的损伤。

对盘车装置的要求是：它既能盘动转子，又能在汽轮机转子转速高于盘车转速时自动脱开，并使盘车装置停止转动。

盘车装置为链条、蜗轮蜗杆、齿轮复合减速、摆轮啮合的低速盘车装置。

1.2盘车特点1、汽轮发电机转子在停机时低速盘动转子，可避免转子热弯曲。

2、允许在热态下快速启动。

3、汽轮发电机组冲转时能自动脱开。

4、装在低压缸下半，允许拆卸轴承盖或联轴器盖时无需拆卸盘车装置。

5、在装上或拆去轴承盖的情况下均可盘动汽轮发电机转子。

6、既能自动盘车，又可手动盘车。

7、本厂盘车转速为3.35r/min。

第二节盘车的结构与作用2.1齿轮传动2.2传动展开图2.3装置结构及作用盘车装置由壳体、蜗轮蜗杆、链条、链轮、减速齿轮、电动机、润滑油管路、护罩、气动啮合装置等组成。

盘车装置包括手动操纵机构、盘车电流表、转速表等。

既可远方操作，也可就地操作。

盘车装置的壳体由钢板焊接而成，一块水平钢板除了起在低压缸下半安装作用之外，其上还支持电动机、链条壳体、电动机支架、气动啮合缸、操纵杆、护罩等，其下竖直焊接了三块板，它们用来支撑蜗轮蜗杆、齿轮等各种传动零部件。

电动机轴上的链轮通过链条把力矩传给蜗杆轴上的链轮。

汽轮机盘车课件

在汽轮机冲转时，转子的转速高于盘车转速时，盘车齿轮变为主动轮，此时，作用在摆动齿轮的转矩相对于摇臂为逆时针方向，在这一力矩的作用下，摆动齿轮自动退出啮合位置。
2.工作原理
2.1盘车装置的控制原理图如下
控制系统 (PLC)
软起动器交流电机零转检测
减速箱
汽轮机盘车
三相电源接入盘车装置，经控制回路的交流接器触接入电机软起动器，并由电机软起动器输入到盘车电机，驱动盘车电动机。由PLC根据控制要求对液压机构进排油的电磁阀及盘车电机的正、反转进行控制。
盘车装置选用了可编程控制器PLC进行逻辑控制;同时，为改善盘车投入的启动特性，降低启动电流，盘车装置还选用了软启动器，防止对电机的大电流冲击。装置还具有润滑油压低和过载保护直接停盘车。
盘车操作装置可以通过采取手动的方式来启动，也可
以在自动的方式下启动。在主汽门全关位置、润滑油压正常（0.13MPa)、顶轴油压正常(11.2±0.2MPa)和软启动器正常的条件下，选择了自动盘车方式，只要TSI发出零转速信号到盘车控制柜，盘车控制柜的PLC在确认已收到零转速信号（通常，在收到稳定的零转速信号后会自动延时30秒左右才被系统确认），PLC系统将通过继电器使电磁阀带电，液压缸将带动执行机构使盘车齿轮靠向汽机大轴齿轮，并逐渐使之啮合。PLC系统在电磁阀通电后30 秒开始检测是否收到啮合到位信号，如果未收到啮合到位
3.4自动盘车
当满足自动盘车条件，润滑油压正常、顶轴油压正常、主汽门全关信号正常、零转速信号正常，且钥匙开关在自动位，盘车装置接收到零转速信号30s后，盘车将按自动方式运行，具体过程如下： a：满足盘车允许条件后，盘车允许信号将会送到DCS 中，并且零转速指示灯、润滑油压正常指示灯、顶轴油压正常指示灯都亮，系统将会自动让电磁阀动作，此时，并有信号送至DCS； b:如果盘车齿轮正好与汽机大轴齿轮啮合的话，啮合到位指示灯亮，3s后盘车接触器动作，盘车运行，同时盘车运行指示灯亮； c:如果两齿轮未啮合到位，电磁阀动作30s后，系统会输出一个2s的脉冲去微动电机。如果微动后啮合到位，则系统如(b）所述继续进行，完成盘车。但如果微动后仍未啮合，那么电磁阀动作34s后，系统会再输出一个2s 的脉冲去微动电机，如果微动后啮合到位，则系统如(b）所述继续进行，完成盘车。如仍未啮合到位，则系统会在电磁阀动作40s后输出控制信号去动作盘车接触器，盘车运行，同时盘车运行指示灯亮。
