第5章标准件及常用件全解
一平面图形（如三角形、矩形、梯形等）绕一圆柱（或圆 锥）作螺旋运动，形成一圆柱（或圆锥）螺旋体。工业上， 常将该螺旋体称为螺纹。
一、螺纹加工方法
螺纹在机床上加工
• 在机床上加 工外螺纹
b) 在机床上加 工内螺纹
小螺纹加工方法
钻孔
攻丝
在车床上可以 车削外螺纹、内 螺纹；
对于加工直径 较小的螺孔，可 先钻出光孔，再 用丝锥攻丝得到。
M10-5g6g
M10×1.5-5g6g
粗牙普通螺纹; 公称直径为10; 单线; 左旋; 公差带代号7H; 旋合长度为长。
粗牙普通螺纹; 公称直径为10; 单线; 右旋; 公差带代号5g6g; 旋合长度中等。
细牙普通螺纹; 公称直径为10; 螺距为1.5 单线;右旋; 公差带代号5g6g; 旋合长度中等。
螺纹的标注示例一
例1： M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
顶径公差带代号 中径公差带代号
例2： Tr40× 14 (P7)－7H－L
梯形螺纹 大径D＝40 螺距P7导程14线数2
长旋合长度
中径、顶径 公差带代号 右旋
螺纹的标注示例二
M10LH-7H-L
1. 普通螺纹（M）
普通螺纹是常用的连接螺纹，牙型为三角形，牙型角为60°，螺 纹特征代号为M。普通螺纹又分为粗牙和细牙两种，它们的代号相 同。一般连接都用粗牙螺纹。当螺纹的大径相同时，细牙螺纹的螺 距和牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的连接。
2. 英制管螺纹 ( G、R、RP、RC )
1 Rp 12
G 1/2A
1 Rc 12
螺 纹 特 征 代 号 尺 寸 代 号 公 差 等 级 代 号 旋 向
一、螺纹加工方法
螺纹在机床上加工
• 在机床上加 工外螺纹
b) 在机床上加 工内螺纹
小螺纹加工方法
钻孔
攻丝
在车床上可以 车削外螺纹、内 螺纹；
对于加工直径 较小的螺孔，可 先钻出光孔，再 用丝锥攻丝得到。
M10-5g6g
M10×1.5-5g6g
粗牙普通螺纹; 公称直径为10; 单线; 左旋; 公差带代号7H; 旋合长度为长。
粗牙普通螺纹; 公称直径为10; 单线; 右旋; 公差带代号5g6g; 旋合长度中等。
细牙普通螺纹; 公称直径为10; 螺距为1.5 单线;右旋; 公差带代号5g6g; 旋合长度中等。
螺纹的标注示例一
例1： M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
顶径公差带代号 中径公差带代号
例2： Tr40× 14 (P7)－7H－L
梯形螺纹 大径D＝40 螺距P7导程14线数2
长旋合长度
中径、顶径 公差带代号 右旋
螺纹的标注示例二
M10LH-7H-L
1. 普通螺纹（M）
普通螺纹是常用的连接螺纹，牙型为三角形，牙型角为60°，螺 纹特征代号为M。普通螺纹又分为粗牙和细牙两种，它们的代号相 同。一般连接都用粗牙螺纹。当螺纹的大径相同时，细牙螺纹的螺 距和牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的连接。
2. 英制管螺纹 ( G、R、RP、RC )
1 Rp 12
G 1/2A
1 Rc 12
螺 纹 特 征 代 号 尺 寸 代 号 公 差 等 级 代 号 旋 向
机械标准件常用件
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
双头螺柱连接画法
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
开槽沉头螺钉连接画法
开槽沉头螺钉
螺纹紧固件公称长度 l 的确定
螺 栓 公 称 长 度 l ≈δ1+δ2+h( 垫 圈 厚 )+m( 螺 母 厚 )
+0.3d (螺栓末端伸出的长度) 例：d =20 mm，δ1=32 mm、 δ2=30 mm，则 l ≈δ1+δ2+h+m+0.3d
完整标记： 垫圈 GB/T 93—1987-16-65Mn-O 简化标记：垫圈 GB/T 93 16 （从标准中查得，该垫圈的d最小为 Φ16.2 mm）
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
螺母查表画法
2．比例画法
将螺纹紧固件各部分的尺寸（公称长度除外）都与
规格d（或D）建立一定的比例关系，并按此比例画图
螺 纹 规 格 d=M12 、 公 称 长 度 l=60 mm、性能等级为常用的4.8级、不经 表面处理、bm=1.25d、两端均为粗牙 普通螺纹的B型双头螺柱：
完整标记: 螺柱 GB/T 898—1988 -M12×60-B-4.8 简化标记: 螺柱 GB/T 898 M12×60 当螺柱为A型时，应将螺柱规格大 小写成“AM12×60”
h ：垫圈厚 m：螺母厚 0.3d：螺栓末端伸出长度
=32 mm +30 mm +0.15d
+0.8d+0.3d
=62 mm+1.25d
=87 mm 查表得出与其相近的数值为：
机械标准件[1]
![机械标准件[1]](https://img.taocdn.com/s3/m/a2910dab866fb84ae55c8da4.png)
10.1.1 螺纹的要素
1.螺纹
螺纹是在圆柱或圆锥表面上沿螺旋线形成的具有相同断 面（如三角形、矩形、锯齿形等）的连续凸起（牙）。凸起 的顶端称为螺纹的牙顶，沟槽的底部称为螺纹的牙底。
螺纹是零件上一种常见的标准结构要素， 加工在圆柱或圆锥外表面的螺纹称为外螺牙纹顶； 加工在圆柱或圆锥内表面的螺纹称为内螺纹。
2．螺纹标注示例
(1) 普通螺纹 尺寸标注在内外螺纹的大径上。如表10-2所示。 (2) 管螺纹 标注方式是用指引线将公称直径指到大径上，如 表10-2所示。其中公称直径不表示螺纹的大径值，而是指加工 有螺纹的管子的通径，单位为英寸。如G1/2管螺纹，1/2表示管 子的通径为1/2in，而螺纹的实际大径为20.955mm。 (3) 梯形螺纹、锯齿形螺纹 标注见表10-2所示。
图例
标记及说明
六角头螺栓 A 和B 级
GB/T 5782-2000
螺栓 GB/T 5782 M10 × 50 表示A 级，螺纹规格d = M10， 公称长度l = 50mm
双头螺柱（bm=d） GB/T 897-1988
螺柱 GB/T 897 AM10 × 45
表示A 型双头螺柱， 螺纹规格 d=M10，公称长度l = 45mm。若 为B型，则省略标记"B”

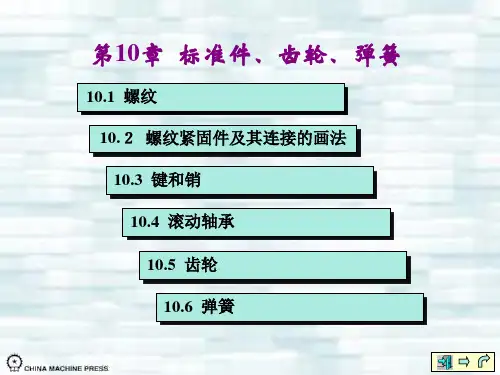

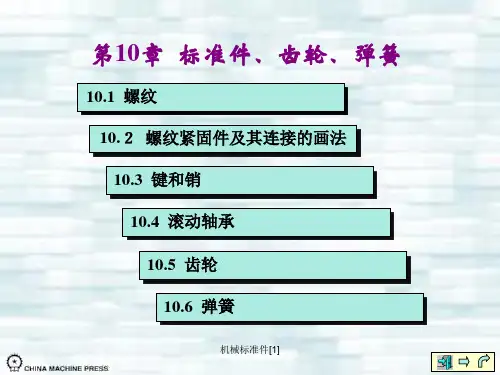

第10章 标准件、齿轮、弹簧
10.1 螺纹 10.２ 螺纹紧固件及其连接的画法 10.3 键和销 10.4 滚动轴承 10.5 齿轮 10.6 弹簧
机械标准件[1]
10.1 螺纹
10.1.1 螺纹的要素 10.1.2 螺纹的种类 10.1.3 螺纹的规定画法 10.1.4 螺纹的标注
机械标准件[1]
导程＝螺距×线数，即Ph =Pn
a）单线螺纹
机械标准件
(续表 续表) 续表
螺纹分类及特征代号
牙型及牙型角
说
明
传 动 螺 纹
梯形螺纹 （Tr） ）
传递动力用， 传递动力用，如机床丝杠等
锯齿形螺纹 （B） ）
传递单向动力，如螺旋压泵 传递单向动力，
返回
10.1.3
1．外螺纹的画法 ．
小径画入倒角
螺纹的规定画法
小径画细实线 圆约画3/4圈细实线 圆约画 圈细实线 螺纹长度终止线 画粗实线
内外 螺纹 旋合 标记
内外螺纹旋合时，公差带代号用斜线分开， 内外螺纹旋合时，公差带代号用斜线分开， 左侧为内螺纹公差带代号， 左侧为内螺纹公差带代号，右侧为外螺纹公 差带代号
表10-2 标准螺纹的标注示例 -
(续表 续表1) 续表
螺纹类别
标注图例
说
明
55° ° 非 密 封 管 螺 纹
内 螺 纹
管螺纹的标注指向螺纹大径。 管螺纹的标注指向螺纹大径。内管螺纹的 中径公差等级只有一种， 中径公差等级只有一种，省略标注
a)三角形 三角形
b)梯形 梯形
c)锯齿形 锯齿形
d)矩形 矩形
图10-3 螺纹牙型 -
（2） 螺纹直径 ） 大径（ 、 ）、小径（ ）、小径 中径（ 大径（d、D）、小径（d1、D1） 、中径（d2、D2） 公称直径：代表螺纹尺寸的直径，指螺纹大径的基本尺寸。 公称直径：代表螺纹尺寸的直径，指螺纹大径的基本尺寸。
第10章 标准件、齿轮、弹簧 章 标准件、齿轮、
10.1 螺纹 10.２ 螺纹紧固件及其连接的画法 ２ 10.3 键和销 10.4 滚动轴承 10.5 齿轮 10.6 弹簧
10.1 螺纹
10.1.1 螺纹的要素 10.1.2 螺纹的种类 10.1.3 螺纹的规定画法 10.1.4 螺纹的标注
机械制图教材标准件与常用件知识ppt课件(螺纹、螺纹紧固件、键连接和销连接、滚动轴承、弹簧、齿轮)
30º
3º
30º
大径（d、D）、小径（d1、D1） 、中径（d2、D2）。
牙顶
牙底
牙顶
牙底
大径
中径
小径
牙型
（2）公称直径——指螺纹的大径
（3）线数
螺纹有单线和多线之分。当圆柱面上只有一条螺旋线所形成的螺纹称为单线螺纹，有两条或两条以上螺旋线形成的螺纹称为多线螺纹。螺纹的线数用n表示。
（4）螺距和导程
2.螺栓连接的比例画法
为了提高画图速度，螺栓连接可按比例关系画图，主要以螺栓公称直径为依据。
六角头螺栓
d、l 由结构确定b=2d(l <=2d时b=l )e=2dk=0.7dc=0.15dd=0.85d
六角螺母
e = 2dm = 0.8d
垫圈
D = 2.2dh = 0.15dd = 1.1d
相邻两牙在中径线上对应点之间的轴向距离称为螺距，用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。
单线螺纹：P = L
多线螺纹：P = L / n
内、外螺纹连接的条件是:螺纹的五个要素 必须完全相同，否则内、外螺纹不能互相旋合。
（5）螺纹的旋向 螺纹的旋向分右旋和左旋。
02
螺 纹 紧 固 件
1. 常用螺纹紧固件及其标记
一、螺纹紧固件
常用螺纹紧固件的图例和标记示例
六角头螺栓
螺栓 GB/T 5780 M10×60
螺钉 GB/T 68 M10×60
开槽沉头螺钉
双头螺柱
螺柱 GB/T 897 M10×50
螺钉 GB/T 75 M5×25
开槽长圆柱端紧定螺钉
铝: bm= 2d
3º
30º
大径（d、D）、小径（d1、D1） 、中径（d2、D2）。
牙顶
牙底
牙顶
牙底
大径
中径
小径
牙型
（2）公称直径——指螺纹的大径
（3）线数
螺纹有单线和多线之分。当圆柱面上只有一条螺旋线所形成的螺纹称为单线螺纹，有两条或两条以上螺旋线形成的螺纹称为多线螺纹。螺纹的线数用n表示。
（4）螺距和导程
2.螺栓连接的比例画法
为了提高画图速度，螺栓连接可按比例关系画图，主要以螺栓公称直径为依据。
六角头螺栓
d、l 由结构确定b=2d(l <=2d时b=l )e=2dk=0.7dc=0.15dd=0.85d
六角螺母
e = 2dm = 0.8d
垫圈
D = 2.2dh = 0.15dd = 1.1d
相邻两牙在中径线上对应点之间的轴向距离称为螺距，用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。
单线螺纹：P = L
多线螺纹：P = L / n
内、外螺纹连接的条件是:螺纹的五个要素 必须完全相同，否则内、外螺纹不能互相旋合。
（5）螺纹的旋向 螺纹的旋向分右旋和左旋。
02
螺 纹 紧 固 件
1. 常用螺纹紧固件及其标记
一、螺纹紧固件
常用螺纹紧固件的图例和标记示例
六角头螺栓
螺栓 GB/T 5780 M10×60
螺钉 GB/T 68 M10×60
开槽沉头螺钉
双头螺柱
螺柱 GB/T 897 M10×50
螺钉 GB/T 75 M5×25
开槽长圆柱端紧定螺钉
铝: bm= 2d
机械制图标准件和常用件
c) 简化画法
2．螺柱连接
螺杆上下分离， 但尺寸相同
a. 按大径d的比例关系绘制
b. 螺栓、螺柱、螺钉及螺母、 垫圈等均按不剖绘制
c. 相邻零件剖面线方向相反
两零件接触面应画成一条线 注意螺纹终止线高度 注意螺纹旋合画法
螺杆上端伸出0.3d 回本节 回本讲
3、螺钉连接及其画法
螺钉连接多用于受力不大的零件之间的连接。
标准螺纹：标准的牙型、大径和螺距。 特殊螺纹：标准牙型，大径或螺距不符合标准 非标准螺纹：牙型不符合标准的 (如方牙螺纹）。
回本节 回本讲
二、螺纹的规定画法
1．外螺纹的规定画法
牙顶画粗实线 牙底画细实线 牙顶画粗实线
牙底用3/4圆 细实线圆表示
大径d 小径d1
细线画入倒角内 画图时 螺纹终止线 收尾斜线与轴线成300角 倒角圆在此视
粗牙内螺纹
内外螺纹旋合标记
2、梯形螺纹
内螺纹
外螺纹
内外螺纹旋合标记
3、非螺纹密封性管螺纹
内螺纹
A级外螺纹
B级外螺 纹
内外螺纹旋合标记
4、锯齿形螺纹 内螺纹
外螺纹
5、特殊螺纹的标注
特殊螺纹的标注，应在牙型符号前加注 “特”字，并注出大径和螺距。
特
6、非标准螺纹的标注
应注出螺纹的大径、小径、螺距和牙型的尺寸
都与模数和齿数成一定的比例关系，其计算公式如下
渐开线直齿圆柱齿轮计算公式
名称 代号 计算公式
名称
代号
计算公式
d 分度圆直径 d mz
全齿高
h
h ha hf
齿距 p p m 齿顶圆直径 da da m(z 2)
齿顶高 齿根高
机械基础知识-标准件
按照用途可以分为三类：机器螺钉、紧定螺钉和特殊用 途螺钉。
机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有 通孔的零件之间的紧固连接，不需要螺母配合。
紧定螺钉主要用于固定两个零件之间的相对位置。
特殊用途螺钉，例如有吊环螺钉等，供吊装零件用。
螺钉 M6×30 GB/T818-2000 表示的是十字槽盘头螺钉
机械基础知识 标准件
目录
• 一、标准件简介 • 二、材料基础知识 • 三、表面处理 • 四、看图识物
标准件
• 标准件：标准件是指结构、尺寸、画法、 标记等各个方面已经完全标准化，并由专 业厂生产的常用的零（部）件，如螺纹件、 键、销、滚动轴承等等。
标准件的种类有很多，所起的作用也不 尽相同，本章节中，我们将给大家一个简单 的介绍，使大家对标准件中最常用的部分有 个清晰的认识。螺栓在标准件中是最有代表 意义的紧固件，本章节将着重讲下螺栓的知 识。
在国家标准件手册中，规定螺栓GB/T5780-2000 为部分螺纹的螺栓，螺栓GB/T5783—2000为全螺纹 螺栓。
标志、性能等级
1、标志 六角头螺栓（螺纹直径≥5mm）。
在头部顶面用凸字或凹字标志，或在 头部侧面用凹字标志，包括性能等级和厂标。强度等级标 记代号由“·”隔开的两部分数字组成，标记代号中“·” 前数字部分的含义表示公称抗拉强度，后一部分为屈强比。 如左上图的8.8，表明螺栓材质公称抗拉强度达800MPa级； 螺栓材质的屈强比值为0.8；螺栓材质的公称屈服强度达 800×0.8=640MPa。
注!!!!!
公
螺
公
称
称
直
长
径
距
度
如果为普通螺距， 可省略不写.
全螺纹和部分螺纹的区别
机械标准件有哪些
机械标准件有哪些机械标准件是机械制造中常用的一类零部件，它们在机械装配中起着至关重要的作用。
那么，机械标准件都有哪些呢？接下来，我们将对机械标准件进行详细介绍。
首先，螺栓和螺母是机械标准件中常见的一种。
螺栓是一种带有螺纹的紧固零件，通常用于将两个或多个零件固定在一起。
螺母则是与螺栓配套使用的，用于固定螺栓。
螺栓和螺母的材质通常为碳钢、合金钢或不锈钢，其规格和尺寸按照国家标准进行统一规定。
其次，轴承也是机械标准件中不可或缺的一种。
轴承是一种用于支撑和转动机械零件的零部件，广泛应用于机械设备和车辆中。
根据不同的工作条件和要求，轴承可以分为滚动轴承和滑动轴承两大类。
滚动轴承由外圈、内圈、滚动体和保持架组成，其结构简单，承载能力大，使用寿命长。
滑动轴承则是利用润滑油膜进行工作，具有低噪音、低摩擦、高精度等优点。
另外，齿轮也是机械标准件中常见的一种。
齿轮是一种用于传动的机械零件，通常由齿轮轮毂、齿和齿间隙等部分组成。
根据齿轮的传动方式和结构形式，可以分为直齿轮、斜齿轮、锥齿轮、蜗杆齿轮等多种类型。
齿轮的材质通常为优质合金钢，其精度和硬度要符合国家标准的要求。
除此之外，弹簧、销轴、联轴器、垫圈等也是机械标准件中常用的零部件。
弹簧用于吸收振动、减小冲击、储存和释放能量；销轴用于连接和定位零件，传递动力；联轴器用于连接两个轴的传动装置，传递动力和转矩；垫圈则用于填充和分散连接零件的压力，防止松动和磨损。
综上所述，机械标准件包括螺栓、螺母、轴承、齿轮、弹簧、销轴、联轴器、垫圈等多种类型，它们在机械制造中起着不可替代的作用。
通过对这些机械标准件的了解，可以更好地应用于机械设计和制造中，提高机械设备的性能和可靠性。
希望本文对您有所帮助，谢谢阅读！。
常用机械标准零件知识简介
主目录
0.5d
6.1 螺纹与螺纹紧固件
•螺纹紧固件连接画法常见错误剖析
终止 线在 何位 置？
平垫 圈直 径较 螺母 直径
大
剖面 线截 止在 何处
大小 径应 对齐
角度 应为 多少 度？
主目录
6.1 螺纹与螺纹紧固件
•螺纹紧固件连接画法常见错误剖析
终止线 应在什 么位置？
端面应到 何处？
应与水平 方向倾斜
主目录
6.1 螺纹与螺纹紧固件
（1）外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
小径≈0.85d
•外螺纹剖视画法
A
大小 径径
螺纹终止线 画粗实线
小径圆约画3/4圈 A－A
A 螺纹终止线画一小段
剖面线画到大径线
主目录
6.1 螺纹与螺纹紧固件
（2）内螺纹画法
大径线画细实线
倒角圆不画
4.螺纹的规定画法
•牙顶用粗实线表示 (外螺纹的大径线，内螺纹的 小径线)。 •牙底用细实线表示 (外螺纹的小径线，内螺纹的大 径线)。
•在投影为圆的视图上，表示牙底的细实线圆只画 约3/4圈。 •螺纹终止线用粗实线表示。 •不论是内螺纹还是外螺纹，其剖视图或断面图上 的剖面线都必须画到粗实线。 •当需要表示螺纹收尾时，螺尾部分的牙底线与轴 线成30°。
主目录
a
l
t2
6.1 螺纹与螺纹紧固件
3.螺纹紧固件的连接画法 （1）螺栓连接
1）被连接件的孔径=1.1d 2）两块板的剖面线方向相反 3）螺栓、垫圈、螺母按不剖画 4）螺栓的有效长度按下式计算
l≥t1+ t2+ h + m + a h为垫圈厚度，m为螺母厚度， a取(0.2~0.3)d 计算后查表取标准值
0.5d
6.1 螺纹与螺纹紧固件
•螺纹紧固件连接画法常见错误剖析
终止 线在 何位 置？
平垫 圈直 径较 螺母 直径
大
剖面 线截 止在 何处
大小 径应 对齐
角度 应为 多少 度？
主目录
6.1 螺纹与螺纹紧固件
•螺纹紧固件连接画法常见错误剖析
终止线 应在什 么位置？
端面应到 何处？
应与水平 方向倾斜
主目录
6.1 螺纹与螺纹紧固件
（1）外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
小径≈0.85d
•外螺纹剖视画法
A
大小 径径
螺纹终止线 画粗实线
小径圆约画3/4圈 A－A
A 螺纹终止线画一小段
剖面线画到大径线
主目录
6.1 螺纹与螺纹紧固件
（2）内螺纹画法
大径线画细实线
倒角圆不画
4.螺纹的规定画法
•牙顶用粗实线表示 (外螺纹的大径线，内螺纹的 小径线)。 •牙底用细实线表示 (外螺纹的小径线，内螺纹的大 径线)。
•在投影为圆的视图上，表示牙底的细实线圆只画 约3/4圈。 •螺纹终止线用粗实线表示。 •不论是内螺纹还是外螺纹，其剖视图或断面图上 的剖面线都必须画到粗实线。 •当需要表示螺纹收尾时，螺尾部分的牙底线与轴 线成30°。
主目录
a
l
t2
6.1 螺纹与螺纹紧固件
3.螺纹紧固件的连接画法 （1）螺栓连接
1）被连接件的孔径=1.1d 2）两块板的剖面线方向相反 3）螺栓、垫圈、螺母按不剖画 4）螺栓的有效长度按下式计算
l≥t1+ t2+ h + m + a h为垫圈厚度，m为螺母厚度， a取(0.2~0.3)d 计算后查表取标准值
常用机械标准件常识
螺纹规格d=M10、公称长度l=60 mm、性能等级为常用的4.8级、不 经表面处理、产品等级为A级的开槽 圆柱头螺钉：
完整标记: 螺钉 GB/T 65—2000 -M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10×60
名称及 标准编号
开槽 长圆柱端 紧定螺钉 GB/T 75
—1985
22、28、32
用公称内径毫米数 直接表示，但在与 尺寸系列代号之间 用“/”分开
深沟球轴承 62/22
d=Φ22 mm
弹簧
弹簧的种类 圆柱螺旋压缩弹簧的参数 圆柱螺旋压缩弹簧的标记 圆柱螺旋压缩弹簧的画法
弹簧是利用材料的弹性和结构特点，通过变形和储存能量
工作的一种机械零(部)件，可用于减震、夹紧、测力等。
螺母是和螺栓、螺柱等一起进行连接的。 垫圈一般放在螺母下面，可避免旋紧螺母时损伤被连接零件 。
弹簧垫圈可防止螺母松动脱落。
螺栓
螺纹紧固件的标记
螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例
名称及 标准编号
图例
六角头螺栓 GB/T 5782
—2000
标记示例
螺纹规格d=M12、公称长 度 l=80 mm、性能等级为常用 的8.8级、表面氧化、产品等级为 A级的六角头螺栓：
图例
1型 六角螺母
GB/T 6170 —2000
标记示例
螺纹规格d=M5、公称长度 l=12mm、性能等级为常用的 14H级、表面氧化的开槽长圆 柱端紧定螺钉：
完整标记：螺钉 GB/T 75 —1985-M5×12-14H-O 简化标记： 螺钉 GB/T 75 M5×12
螺纹规格D=M16、性能等级 为常用的8级、不经表面处理、 产品等级为A级的1型六角螺母：
完整标记: 螺钉 GB/T 65—2000 -M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10×60
名称及 标准编号
开槽 长圆柱端 紧定螺钉 GB/T 75
—1985
22、28、32
用公称内径毫米数 直接表示，但在与 尺寸系列代号之间 用“/”分开
深沟球轴承 62/22
d=Φ22 mm
弹簧
弹簧的种类 圆柱螺旋压缩弹簧的参数 圆柱螺旋压缩弹簧的标记 圆柱螺旋压缩弹簧的画法
弹簧是利用材料的弹性和结构特点，通过变形和储存能量
工作的一种机械零(部)件，可用于减震、夹紧、测力等。
螺母是和螺栓、螺柱等一起进行连接的。 垫圈一般放在螺母下面，可避免旋紧螺母时损伤被连接零件 。
弹簧垫圈可防止螺母松动脱落。
螺栓
螺纹紧固件的标记
螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例
名称及 标准编号
图例
六角头螺栓 GB/T 5782
—2000
标记示例
螺纹规格d=M12、公称长 度 l=80 mm、性能等级为常用 的8.8级、表面氧化、产品等级为 A级的六角头螺栓：
图例
1型 六角螺母
GB/T 6170 —2000
标记示例
螺纹规格d=M5、公称长度 l=12mm、性能等级为常用的 14H级、表面氧化的开槽长圆 柱端紧定螺钉：
完整标记：螺钉 GB/T 75 —1985-M5×12-14H-O 简化标记： 螺钉 GB/T 75 M5×12
螺纹规格D=M16、性能等级 为常用的8级、不经表面处理、 产品等级为A级的1型六角螺母：
机械标准件速查手册
机械标准件速查手册机械标准件是机械制造中常用的零部件，其种类繁多，规格复杂。
为了方便大家在工程设计和制造过程中快速查询各类标准件的相关信息，特编写本速查手册，希望能够为大家提供便利。
一、螺纹连接件。
1. 螺纹种类，常见的螺纹种类有国际标准螺纹、英制螺纹、美制螺纹等，每种螺纹都有其特定的使用场合和规格要求。
2. 螺纹规格，螺纹的规格包括直径、螺距、螺纹长度等参数，需要根据具体使用要求来选择合适的规格。
二、轴承。
1. 轴承类型，常见的轴承类型包括滚动轴承、滑动轴承等，每种轴承都有其适用的工作环境和负荷要求。
2. 轴承规格，轴承的规格包括内径、外径、宽度等参数，需要根据实际使用情况来选择合适的规格。
三、联轴器。
1. 联轴器类型，联轴器根据传动方式可以分为刚性联轴器、弹性联轴器等，需要根据传动要求来选择合适的类型。
2. 联轴器规格，联轴器的规格包括轴孔直径、扭矩传递能力等参数，需要根据具体传动情况来选择合适的规格。
四、螺钉。
1. 螺钉类型，常见的螺钉类型包括内六角螺钉、外六角螺钉、十字槽螺钉等，每种螺钉都有其特定的使用要求。
2. 螺钉规格，螺钉的规格包括直径、螺纹长度、螺丝头形状等参数，需要根据具体使用情况来选择合适的规格。
五、弹簧。
1. 弹簧类型，弹簧包括压缩弹簧、拉伸弹簧、扭转弹簧等，每种弹簧都有其特定的使用场合和弹性要求。
2. 弹簧规格，弹簧的规格包括直径、材料、弹簧系数等参数，需要根据具体使用要求来选择合适的规格。
六、销钉。
1. 销钉类型，销钉包括开口销、圆柱销、平柱销等，每种销钉都有其特定的固定方式和使用要求。
2. 销钉规格，销钉的规格包括直径、长度、材料等参数，需要根据具体固定要求来选择合适的规格。
七、垫圈。
1. 垫圈类型，垫圈包括平垫圈、弹性垫圈、锁紧垫圈等，每种垫圈都有其特定的使用场合和固定要求。
2. 垫圈规格，垫圈的规格包括内径、外径、厚度等参数，需要根据具体固定要求来选择合适的规格。
机械标准件
R1——与圆柱内螺纹相配合的圆锥 外螺纹
R2——与圆锥内螺纹相配合的圆锥 外螺纹
表10-1 常用标准螺纹的种类和代号
螺纹分类及特征代号
牙型及牙型角
(续表)
说
明
传
梯形螺纹
（Tr）
动
螺 锯齿形螺纹
纹
（B）
传递动力用，如机床丝杠等 传递单向动力，如螺旋压泵
返回
10.1.3 螺纹的规定画法
1．外螺纹的画法
2．按螺纹的用途分类
(1) 连接螺纹：用于各种紧固联接，如普通螺纹、管螺纹； (2) 传动螺纹：用于各种螺旋传动中，如梯形螺纹、锯齿形螺纹。 它们的牙型、代号及用途见表10-1。
表10-1 常用标准螺纹的种类和代号
螺纹分类及特征代号
牙型及牙型角
说
明
普 通 螺 连纹
粗牙普通螺纹 (M)
细牙普通螺纹 (M)
六角头螺栓
双头螺柱
六角螺母
图10-14 常用的螺纹紧固件
六角开槽螺母
内六角圆柱头螺钉 开槽圆柱头螺钉 开槽沉头螺钉
紧定螺钉
平垫圈
弹簧垫圈 圆螺母用止动垫圈 圆螺母
图10-14 常用的螺纹紧固件(续)
2. 常用螺纹紧固件的标记
名称及国标号
表10-3 常用螺纹连接件的标记
图例
标记及说明
六角头螺栓 A 和B 级
普通粗牙螺纹省略标记螺距；细牙螺纹标记螺距。 当旋向为右旋时，旋向省略标记；当旋向为左旋时标注“ LH ”。
(3) 螺纹公差带代号 普通螺纹标记中径与顶径公差带代号； 梯形螺纹、锯齿形螺纹标记中径公差带代号。
(4) 旋合长度代号
螺纹旋合长度是指: 两个相互配合的螺纹，沿螺纹轴线方向 相互旋合部分的长度（螺纹端倒角不包括在内）。
R2——与圆锥内螺纹相配合的圆锥 外螺纹
表10-1 常用标准螺纹的种类和代号
螺纹分类及特征代号
牙型及牙型角
(续表)
说
明
传
梯形螺纹
（Tr）
动
螺 锯齿形螺纹
纹
（B）
传递动力用，如机床丝杠等 传递单向动力，如螺旋压泵
返回
10.1.3 螺纹的规定画法
1．外螺纹的画法
2．按螺纹的用途分类
(1) 连接螺纹：用于各种紧固联接，如普通螺纹、管螺纹； (2) 传动螺纹：用于各种螺旋传动中，如梯形螺纹、锯齿形螺纹。 它们的牙型、代号及用途见表10-1。
表10-1 常用标准螺纹的种类和代号
螺纹分类及特征代号
牙型及牙型角
说
明
普 通 螺 连纹
粗牙普通螺纹 (M)
细牙普通螺纹 (M)
六角头螺栓
双头螺柱
六角螺母
图10-14 常用的螺纹紧固件
六角开槽螺母
内六角圆柱头螺钉 开槽圆柱头螺钉 开槽沉头螺钉
紧定螺钉
平垫圈
弹簧垫圈 圆螺母用止动垫圈 圆螺母
图10-14 常用的螺纹紧固件(续)
2. 常用螺纹紧固件的标记
名称及国标号
表10-3 常用螺纹连接件的标记
图例
标记及说明
六角头螺栓 A 和B 级
普通粗牙螺纹省略标记螺距；细牙螺纹标记螺距。 当旋向为右旋时，旋向省略标记；当旋向为左旋时标注“ LH ”。
(3) 螺纹公差带代号 普通螺纹标记中径与顶径公差带代号； 梯形螺纹、锯齿形螺纹标记中径公差带代号。
(4) 旋合长度代号
螺纹旋合长度是指: 两个相互配合的螺纹，沿螺纹轴线方向 相互旋合部分的长度（螺纹端倒角不包括在内）。
机械行业标准件与常用件
60
表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm
开槽长圆柱端紧定 螺钉 GB/T 75—1985 25 l型六角螺母—A和B级 GB/T 6170—2000
螺钉GB/T 75 M5×25
表示长圆柱端紧定螺钉，螺纹规格d ＝M5，公称长度l=25mm
螺母GB/T 6170 M12
表 示 A级 1 型 六 角 螺 母 ，螺 纹 规 格 D=M12
δ1 δ2 L
0.3d
※ 画图步骤：
先画俯视图较方便
⒉ 双头螺柱连接
⑴ 双头螺柱 规定标记： 例： 螺柱 GB/T899-88 M12×50 简化画法：
公称长度L
公称长度L
⑵ 弹簧垫圈 规定标记： 例： 垫圈 GB/ T 93 - 87 12
简化画法：
0.3d 60° 1.5d
规格 指用于M12的 螺栓或螺钉
大径圆约画3/4圈
螺纹终止线 粗实线
120°
注意:剖面线画到粗实线为止
②内螺纹不通孔(盲孔)画法
螺孔深度 钻孔深度
大径D
螺孔深度 钻孔深度
不穿通螺纹孔的画法:
钻 孔
攻 丝
120°
容易出错的地方
0.5D
（3）螺纹局部结构的画法与标注
① 倒角 2×45°表示什么？
2×45°
2 45° 2×45° 2×45°
60
表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
双头螺柱（ bm＝1.25 d） GB/T 897—1988 50 开槽沉头螺钉 GB/T 68—2000
螺柱GB/T 897 M12×50
表示B型双头螺柱，两端均为粗牙 普通螺纹，螺纹规格d=M12，公称 长度l＝50mm
表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm
开槽长圆柱端紧定 螺钉 GB/T 75—1985 25 l型六角螺母—A和B级 GB/T 6170—2000
螺钉GB/T 75 M5×25
表示长圆柱端紧定螺钉，螺纹规格d ＝M5，公称长度l=25mm
螺母GB/T 6170 M12
表 示 A级 1 型 六 角 螺 母 ，螺 纹 规 格 D=M12
δ1 δ2 L
0.3d
※ 画图步骤：
先画俯视图较方便
⒉ 双头螺柱连接
⑴ 双头螺柱 规定标记： 例： 螺柱 GB/T899-88 M12×50 简化画法：
公称长度L
公称长度L
⑵ 弹簧垫圈 规定标记： 例： 垫圈 GB/ T 93 - 87 12
简化画法：
0.3d 60° 1.5d
规格 指用于M12的 螺栓或螺钉
大径圆约画3/4圈
螺纹终止线 粗实线
120°
注意:剖面线画到粗实线为止
②内螺纹不通孔(盲孔)画法
螺孔深度 钻孔深度
大径D
螺孔深度 钻孔深度
不穿通螺纹孔的画法:
钻 孔
攻 丝
120°
容易出错的地方
0.5D
（3）螺纹局部结构的画法与标注
① 倒角 2×45°表示什么？
2×45°
2 45° 2×45° 2×45°
60
表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
双头螺柱（ bm＝1.25 d） GB/T 897—1988 50 开槽沉头螺钉 GB/T 68—2000
螺柱GB/T 897 M12×50
表示B型双头螺柱，两端均为粗牙 普通螺纹，螺纹规格d=M12，公称 长度l＝50mm
机械制图之标准件与常用件相关知识
5．旋向
按旋转方向的不同，螺纹有右旋和左旋两种。其中，右旋螺 纹是指沿旋进方向看顺时针方向旋入的螺纹；左旋螺纹是指逆时 针旋入的螺纹，其判别方法如下图所示。工程上常用右旋螺纹。
左旋螺纹
螺纹的旋向
右旋螺纹
8.1.3 螺纹的种类
1．按标准化程度来分类
在国家标准中，将决定螺纹结构规格最基本的要素——牙型、 大径和螺距称为螺纹三要素。根据螺纹三要素符合国标的不同情 况，将螺纹分为标准螺纹、特殊螺纹和非标准螺纹三种。
1．螺栓连接
螺栓连接用于连接两个较薄且都能钻出通孔的零件。连接时， 先将螺栓的杆身穿过两个零件的通孔，然后套上垫圈，再拧紧螺 母。
螺栓连接装 配示意图
绘制螺栓及 螺栓连接时 一般采用两 种方法
在画螺栓连接时，应注意以下几点： （1）为防止损伤螺栓的螺纹，被连接零件的通孔直径应比螺
纹大径d略大些，画图时一般取1.1d。 （2）螺栓上的螺纹终止线应画至上部零件的通孔内，以保证
（2）在投影为圆的视图上，表示螺纹大径的圆用细实线画约 3/4圈；表示螺纹小径的圆用粗实线画；倒角圆省略不画，如下图 所示。
（3）绘制不通孔的螺孔时，应将 钻孔深度和螺孔深度分别画出，一般 钻孔深度比螺孔深（0.2～0.5）D， 并且钻孔底部的锥角应为120°，如 右图所示。
（4）不可见螺纹的所有图线用虚 线绘制，如右图所示。
标准螺纹一般不需要画出牙型，但当需要表示螺纹的牙型时， 则按图（a）和图（b）所示画法绘制；非标准螺纹需要画出牙型， 一般用局部剖视图或局部放大图表示，如图（c）所示。
8.1.5 螺纹的标记及标注
1．普通螺纹
普通螺纹是最常用的螺纹，牙型为等边三角形，牙型角为 60°。根据螺距的大小，普通螺纹有粗牙和细牙之分，在螺纹 公称直径（大径）相同的情况下，细牙普通螺纹的螺距比粗牙普 通螺纹的螺距小。
按旋转方向的不同，螺纹有右旋和左旋两种。其中，右旋螺 纹是指沿旋进方向看顺时针方向旋入的螺纹；左旋螺纹是指逆时 针旋入的螺纹，其判别方法如下图所示。工程上常用右旋螺纹。
左旋螺纹
螺纹的旋向
右旋螺纹
8.1.3 螺纹的种类
1．按标准化程度来分类
在国家标准中，将决定螺纹结构规格最基本的要素——牙型、 大径和螺距称为螺纹三要素。根据螺纹三要素符合国标的不同情 况，将螺纹分为标准螺纹、特殊螺纹和非标准螺纹三种。
1．螺栓连接
螺栓连接用于连接两个较薄且都能钻出通孔的零件。连接时， 先将螺栓的杆身穿过两个零件的通孔，然后套上垫圈，再拧紧螺 母。
螺栓连接装 配示意图
绘制螺栓及 螺栓连接时 一般采用两 种方法
在画螺栓连接时，应注意以下几点： （1）为防止损伤螺栓的螺纹，被连接零件的通孔直径应比螺
纹大径d略大些，画图时一般取1.1d。 （2）螺栓上的螺纹终止线应画至上部零件的通孔内，以保证
（2）在投影为圆的视图上，表示螺纹大径的圆用细实线画约 3/4圈；表示螺纹小径的圆用粗实线画；倒角圆省略不画，如下图 所示。
（3）绘制不通孔的螺孔时，应将 钻孔深度和螺孔深度分别画出，一般 钻孔深度比螺孔深（0.2～0.5）D， 并且钻孔底部的锥角应为120°，如 右图所示。
（4）不可见螺纹的所有图线用虚 线绘制，如右图所示。
标准螺纹一般不需要画出牙型，但当需要表示螺纹的牙型时， 则按图（a）和图（b）所示画法绘制；非标准螺纹需要画出牙型， 一般用局部剖视图或局部放大图表示，如图（c）所示。
8.1.5 螺纹的标记及标注
1．普通螺纹
普通螺纹是最常用的螺纹，牙型为等边三角形，牙型角为 60°。根据螺距的大小，普通螺纹有粗牙和细牙之分，在螺纹 公称直径（大径）相同的情况下，细牙普通螺纹的螺距比粗牙普 通螺纹的螺距小。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹规格d=M10、公称长度l=60 mm、性能等级为常用的4.8级、不 经表面处理、产品等级为A级的开槽 圆柱头螺钉：
完整标记: 螺钉 GB/T 65—2000 -M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10×60
名称及 标准编号
开槽 长圆柱端 紧定螺钉 GB/T 75
—1985
（3）在剖视图中，相互接触的两零件的剖面线方向应 相反或间隔不同，而同一个零件在各剖视图中，剖面线的 方向和间隔应相同。
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
双头螺柱连接画法
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
开槽沉头螺钉连接画法
开槽沉头螺钉
点击播放
紧定螺钉
起定位、固定的作用。
螺母是和螺栓、螺柱等一起进行连接的。 垫圈一般放在螺母下面，可避免旋紧螺母时损伤被连接零件 。
弹簧垫圈可防止螺母松动脱落。
螺栓
螺纹紧固件的标记
螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例
名称及 标准编号
图例
六角头螺栓
GB/T 5782 —2000
• 螺纹紧固件 •键 •销 • 滚动轴承 • 弹簧 • 齿轮
标准件:
结构形式、尺寸大小、表面质量、表示方法 均已标准化的零(部)件。例如，螺纹紧固件、键、 销、滚动轴承和弹簧等。标准件使用广泛，并有 专业厂生产。
常用件:
某些部分的结构形状和尺寸已有统一标准， 在制图中有规定画法的零件， 如齿轮、花键、焊 接件等。
完整标记：垫圈GB/T 97.1—200210-200HV-A-O
简化标记：垫圈 GB/T 97.1 10 （从标准中查得，该垫圈内径d1为 φ 10.5 mm）
规格为16mm、材料为65Mn、表 面氧化的标准型弹簧垫圈：
完整标记： 垫圈 GB/T 93—1987-16-65Mn-O 简化标记：垫圈 GB/T 93 16 （从标准中查得，该垫圈的d最小为 Φ 16.2 mm）
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
螺母查表画法
2．比例画法
将螺纹紧固件各部分的尺寸（公称长度除外）都与
规格d（或D）建立一定的比例关系，并按此比例画图
称为比例画法。工程实践中常用比例画法。
螺纹紧固件的比例画法
名称
比例画法
螺栓
螺纹紧固件的比例画法
名称
比例画法
螺母
螺纹紧固件的比例画法
标记示例
螺纹规格d=M12、公称长 度 l=80 mm、性能等级为常用 的8.8级、表面氧化、产品等级为 A级的六角头螺栓：
完整标记：螺栓GB/T 5782 —2000-M12×80-8.8-A-O
简化标记： 螺栓GB/T 5782 M12×80 （常用的性能等级在简化 标记 中省略，以下同）名称及 标Biblioteka 编号双头螺柱 GB/T 898
—1988 (bm=1.25d)
图例
开槽圆柱头 螺钉
GB/T 65 —2000
标记示例
螺纹规格d=M12、公称长度l=60 mm、性能等级为常用的4.8级、不经 表面处理、bm=1.25d、两端均为粗牙 普通螺纹的B型双头螺柱：
完整标记: 螺柱 GB/T 898—1988 -M12×60-B-4.8 简化标记: 螺柱 GB/T 898 M12×60 当螺柱为A型时，应将螺柱规格大 小写成“AM12×60”
图例
1型 六角螺母
GB/T 6170 —2000
标记示例
螺纹规格d=M5、公称长度 l=12mm、性能等级为常用的 14H级、表面氧化的开槽长圆 柱端紧定螺钉：
完整标记：螺钉 GB/T 75 —1985-M5×12-14H-O 简化标记： 螺钉 GB/T 75 M5×12
螺纹规格D=M16、性能等级 为常用的8级、不经表面处理、 产品等级为A级的1型六角螺母：
螺纹紧固件公称长度 l 的确定
螺栓公称长度l ≈δ1+δ2+h(垫圈厚)+m(螺母厚)
+0.3d (螺栓末端伸出的长度) 设 d =20 mm，δ1=32 mm、 δ2=30 mm，则 l ≈δ1+δ2+h+m+0.3d
=32 mm +30 mm +0.15d
+0.8d+0.3d
=62 mm+1.25d
=87 mm 查表得出与其相近的数值为：
l = 90 mm
双头螺柱的公称长度l
双头螺柱的公称长度l是 指双头螺柱上无螺纹部分 长度与螺柱紧固端长度之 和，而不是双头螺柱的总 长。
l ≈ δ + h + m + 0.3d
h ：垫圈厚 m：螺母厚 0.3d：螺栓末端伸出长度
计算后,查表得出与其相 近的 l 值。
螺栓 、螺柱和螺钉都是在圆柱表面上制出螺纹，
起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。
螺栓
螺栓连接演示
点击播放
螺柱
用于被连接零件之一较厚或不允许钻成通孔的情况。
螺柱
螺柱连接演示
点击播放
螺钉 用于不经常拆卸和受力较小的连接中，按用途可分为
连接螺钉和紧定螺钉 。
连接螺钉
螺钉连接演示
螺纹紧固件
• 螺纹紧固件的种类及用途 • 螺纹紧固件的标记 • 螺纹紧固件的画法 • 螺纹紧固件连接的画法
螺纹紧固件的种类及用途
常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。
六角头螺栓
双头螺柱
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
完整标记：螺母 GB/T 6170 —2000-M16-8-A
简化标记： 螺母 GB/T 6170 M16
名称及 标准编号
图例
平垫圈
GB/T 97.1 —2002
标准型 弹簧垫圈
GB/T 93 —1987
标记示例
标准系列、规格为10mm、性能等 级为常用的200HV级、表面氧化、产 品等级为A 级的平垫圈：
名称
比例画法
双头 螺柱
开槽 圆柱 头螺 钉、 沉头 螺钉
螺纹紧固件的比例画法
名称
比例画法
垫圈、
弹簧 垫圈
螺纹紧固件的比例画法
名称
比例画法
钻孔、 螺孔、 光孔
螺纹紧固件连接的画法
规定画法：
（1）两零件接触面处画一条粗实线，非接触面处画两 条粗实线 。
（2）当剖切平面沿实心零件或标准件（螺栓、螺母、 垫圈等）的轴线（或对称线）剖切时，这些零件均按不剖 绘制，即仍画其外形。
开槽圆柱头螺钉的公称长度 l
l ≈ δ+bm (旋入长度) 计算后，查表得出与其 相近的 l 值。
完整标记: 螺钉 GB/T 65—2000 -M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10×60
名称及 标准编号
开槽 长圆柱端 紧定螺钉 GB/T 75
—1985
（3）在剖视图中，相互接触的两零件的剖面线方向应 相反或间隔不同，而同一个零件在各剖视图中，剖面线的 方向和间隔应相同。
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
双头螺柱连接画法
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
开槽沉头螺钉连接画法
开槽沉头螺钉
点击播放
紧定螺钉
起定位、固定的作用。
螺母是和螺栓、螺柱等一起进行连接的。 垫圈一般放在螺母下面，可避免旋紧螺母时损伤被连接零件 。
弹簧垫圈可防止螺母松动脱落。
螺栓
螺纹紧固件的标记
螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例
名称及 标准编号
图例
六角头螺栓
GB/T 5782 —2000
• 螺纹紧固件 •键 •销 • 滚动轴承 • 弹簧 • 齿轮
标准件:
结构形式、尺寸大小、表面质量、表示方法 均已标准化的零(部)件。例如，螺纹紧固件、键、 销、滚动轴承和弹簧等。标准件使用广泛，并有 专业厂生产。
常用件:
某些部分的结构形状和尺寸已有统一标准， 在制图中有规定画法的零件， 如齿轮、花键、焊 接件等。
完整标记：垫圈GB/T 97.1—200210-200HV-A-O
简化标记：垫圈 GB/T 97.1 10 （从标准中查得，该垫圈内径d1为 φ 10.5 mm）
规格为16mm、材料为65Mn、表 面氧化的标准型弹簧垫圈：
完整标记： 垫圈 GB/T 93—1987-16-65Mn-O 简化标记：垫圈 GB/T 93 16 （从标准中查得，该垫圈的d最小为 Φ 16.2 mm）
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
螺母查表画法
2．比例画法
将螺纹紧固件各部分的尺寸（公称长度除外）都与
规格d（或D）建立一定的比例关系，并按此比例画图
称为比例画法。工程实践中常用比例画法。
螺纹紧固件的比例画法
名称
比例画法
螺栓
螺纹紧固件的比例画法
名称
比例画法
螺母
螺纹紧固件的比例画法
标记示例
螺纹规格d=M12、公称长 度 l=80 mm、性能等级为常用 的8.8级、表面氧化、产品等级为 A级的六角头螺栓：
完整标记：螺栓GB/T 5782 —2000-M12×80-8.8-A-O
简化标记： 螺栓GB/T 5782 M12×80 （常用的性能等级在简化 标记 中省略，以下同）名称及 标Biblioteka 编号双头螺柱 GB/T 898
—1988 (bm=1.25d)
图例
开槽圆柱头 螺钉
GB/T 65 —2000
标记示例
螺纹规格d=M12、公称长度l=60 mm、性能等级为常用的4.8级、不经 表面处理、bm=1.25d、两端均为粗牙 普通螺纹的B型双头螺柱：
完整标记: 螺柱 GB/T 898—1988 -M12×60-B-4.8 简化标记: 螺柱 GB/T 898 M12×60 当螺柱为A型时，应将螺柱规格大 小写成“AM12×60”
图例
1型 六角螺母
GB/T 6170 —2000
标记示例
螺纹规格d=M5、公称长度 l=12mm、性能等级为常用的 14H级、表面氧化的开槽长圆 柱端紧定螺钉：
完整标记：螺钉 GB/T 75 —1985-M5×12-14H-O 简化标记： 螺钉 GB/T 75 M5×12
螺纹规格D=M16、性能等级 为常用的8级、不经表面处理、 产品等级为A级的1型六角螺母：
螺纹紧固件公称长度 l 的确定
螺栓公称长度l ≈δ1+δ2+h(垫圈厚)+m(螺母厚)
+0.3d (螺栓末端伸出的长度) 设 d =20 mm，δ1=32 mm、 δ2=30 mm，则 l ≈δ1+δ2+h+m+0.3d
=32 mm +30 mm +0.15d
+0.8d+0.3d
=62 mm+1.25d
=87 mm 查表得出与其相近的数值为：
l = 90 mm
双头螺柱的公称长度l
双头螺柱的公称长度l是 指双头螺柱上无螺纹部分 长度与螺柱紧固端长度之 和，而不是双头螺柱的总 长。
l ≈ δ + h + m + 0.3d
h ：垫圈厚 m：螺母厚 0.3d：螺栓末端伸出长度
计算后,查表得出与其相 近的 l 值。
螺栓 、螺柱和螺钉都是在圆柱表面上制出螺纹，
起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。
螺栓
螺栓连接演示
点击播放
螺柱
用于被连接零件之一较厚或不允许钻成通孔的情况。
螺柱
螺柱连接演示
点击播放
螺钉 用于不经常拆卸和受力较小的连接中，按用途可分为
连接螺钉和紧定螺钉 。
连接螺钉
螺钉连接演示
螺纹紧固件
• 螺纹紧固件的种类及用途 • 螺纹紧固件的标记 • 螺纹紧固件的画法 • 螺纹紧固件连接的画法
螺纹紧固件的种类及用途
常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。
六角头螺栓
双头螺柱
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
完整标记：螺母 GB/T 6170 —2000-M16-8-A
简化标记： 螺母 GB/T 6170 M16
名称及 标准编号
图例
平垫圈
GB/T 97.1 —2002
标准型 弹簧垫圈
GB/T 93 —1987
标记示例
标准系列、规格为10mm、性能等 级为常用的200HV级、表面氧化、产 品等级为A 级的平垫圈：
名称
比例画法
双头 螺柱
开槽 圆柱 头螺 钉、 沉头 螺钉
螺纹紧固件的比例画法
名称
比例画法
垫圈、
弹簧 垫圈
螺纹紧固件的比例画法
名称
比例画法
钻孔、 螺孔、 光孔
螺纹紧固件连接的画法
规定画法：
（1）两零件接触面处画一条粗实线，非接触面处画两 条粗实线 。
（2）当剖切平面沿实心零件或标准件（螺栓、螺母、 垫圈等）的轴线（或对称线）剖切时，这些零件均按不剖 绘制，即仍画其外形。
开槽圆柱头螺钉的公称长度 l
l ≈ δ+bm (旋入长度) 计算后，查表得出与其 相近的 l 值。
