最新消防水池液位控制柜资料讲解
消防控制柜操作说明完整版
消防控制柜操作说明 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
消防控制柜操作说明
一、本控制柜是作为对消防泵和稳压泵的启动控制之用，具有双路电源进线，具有手动、自动两种工作方式，和消防控制中心联动功能，并对消防泵、稳压泵的缺相、过载等起到保护作用，消防泵还具有一用一备、故障互投功能，故障声光报警、消防水池水位低报警等各种保护功能。
二、本产品在下列条件下能可靠工作
1、周围空气温度范围不超过-5~+40℃；
2、周围空气温度24小时的平均温度≤+35℃；
3、空气月平均最大湿度，不大于90%（平均气温为25℃）；
4、安装地点海拔不超过2000米。
三、产品型号及意义：
四、手动控制：将仪表门上的转换开关打在“手动”位置时，消防泵和稳压泵的启动是通过“启动”、“停止”按钮来控制泵的启停， 消防泵和稳压泵采用直接启动方式，每一台泵可以单独启停，同时面板上显示每台泵的运行状态、电流指示，以便于检测泵的工作状态和转向，若电机反转，任意调换两相电机线即可。手动位置也可作为手动紧急启动消防的应急启动方式和手动巡检功能。
消防水泵台数
控制电机功率
消防气压控制柜
五、自动控制：将转换开关打到“自动”位置时，稳压泵的启动停止通过压力罐上的电接点压力表来控制，当压力低于稳压下限时稳压泵启动，到达稳压上限时稳压泵停止。平时消防泵处于待机状态，两台泵定期自动巡检，防止泵因长期停止不用而锈死。一旦有火情发生，控制柜在接收到消防信号后，1#消防主泵自动启动，投入运行，当1#消防主泵出现故障时，1#消防主泵停止工作，2#消防主泵自动投入运行。当消防信号解除后，消防泵又回到待机状态，定期自动巡检。
消防设备设施操作讲解培训课件丨80页
2
发生时间
地址编码
具体点位
设备类型
1.4 控制器的多种信息查询
广播的操作（以下操作仅供参考，具体操作流程以项目为准）
1. 按"自动"键把状态改为手动(指示灯熄灭)
2. 按红色的启动按钮
3. 输入密码：1111（视设备型号，部分机型不需要输密码）
火焰火灾探测器
点型
线型
点型
线型
紫外
红外
吸气式
探测器的分类
2.2 触发器件
光电感烟火灾探测器光电感烟火灾探测器是一种检测燃烧产生烟雾微粒的火灾探测器。光电感烟作为前期、早期火灾报警是非常有效的。
感温火灾探测器 差定温火灾探测器是利用热敏元件对温度的敏感性来检测环境温度，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
消防设备设施应急操作培训
设备：火灾自动报警设备 、消防设施控制设备、多线控制盘作用：接收、显示、处理火灾报警信号 控制相关消防设施归属：场所
1.1 识别消防控制室设备
火灾报警控制器
1.1 识别消防控制室设备
消防联动控制器
1.1 识别消防控制室设备
消防控制室图形显示装置
1.1 识别消防控制室设备
组成：由灭火剂供给源、输送灭火剂管网、干粉喷嘴、火灾探测及控制启动装置等组成。灭火方式分类全淹没灭式干粉灭火系统局部应用式干粉灭火系统手持软管干粉灭火系统
消防水池设计
消防水池设计
一、消防水池
1、进水管
1），GB50015 3.2.4B，生活饮用水池（箱）进水口最低点高出溢流边缘应等于进水管管径，可介于25~150mm。
2），GB50015 3.2.4C，向消防水池补水时，进水口最低点高出溢流边缘不应小于150mm。
3），GB50974 4.3.3，消防水池进水管管径应经计算确定，且不应小于DN100。4），GB50974 4.3.5-3，消防水池进水管的平均流速不宜大于1.5m/s。
5），消防水池进水管高度在液位以上，穿水池外墙时，设普通钢套管，比管径大两号即可。
6），GB50974 5.2.6-5，高位消防水箱8h充满水，进水管管径不应小于DN32，且宜设液位阀或浮球阀。
7），GB50974 5.2.6-6，进水管管口最低点高出溢流水位不应小于100mm，不应大于150mm。
8），GB50974 5.2.6-7，当采用生活给水系统时，进水管不应淹没出流。9），进水采用液压水位控制阀时，结合相关标准图，看阀体是池外安装还是池内安装。如阀体池外安装，还应考虑除进水管留洞外，阀体进水小浮球控制管（DN20左右）的留洞。(留洞或留套管均可）
10），进水管的输水能力与管径、管长、市政供水压力等均相关，但现行规范对此存在空白。对于消防水池来说问题不大，当生活水池进水时，建议做相关技术处理。
2、溢流管
1），GB50015 3.7.7-5，溢流管宜采用水平喇叭口集水，喇叭口向下的垂直管段不宜小于4倍溢流管管径。溢流管的管径，应按能排泄水箱等最大入流量确定，并宜比进水管管径大一级。

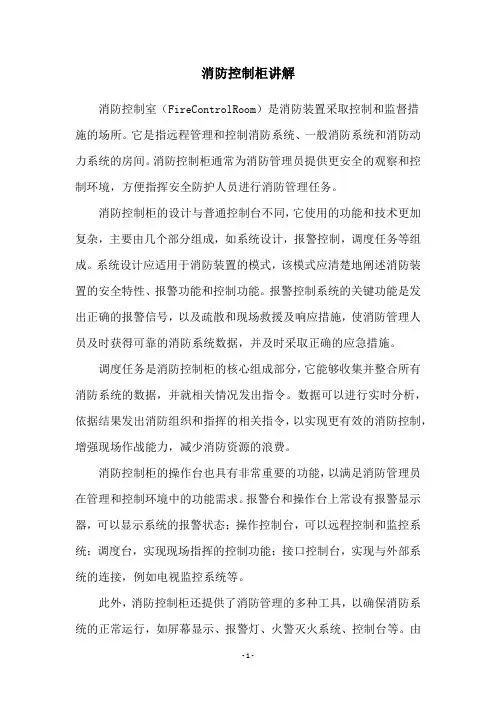

消防控制柜讲解
消防控制柜讲解
消防控制室（FireControlRoom）是消防装置采取控制和监督措
施的场所。它是指远程管理和控制消防系统、一般消防系统和消防动力系统的房间。消防控制柜通常为消防管理员提供更安全的观察和控制环境，方便指挥安全防护人员进行消防管理任务。
消防控制柜的设计与普通控制台不同，它使用的功能和技术更加复杂，主要由几个部分组成，如系统设计，报警控制，调度任务等组成。系统设计应适用于消防装置的模式，该模式应清楚地阐述消防装置的安全特性、报警功能和控制功能。报警控制系统的关键功能是发出正确的报警信号，以及疏散和现场救援及响应措施，使消防管理人员及时获得可靠的消防系统数据，并及时采取正确的应急措施。
调度任务是消防控制柜的核心组成部分，它能够收集并整合所有消防系统的数据，并就相关情况发出指令。数据可以进行实时分析，依据结果发出消防组织和指挥的相关指令，以实现更有效的消防控制，增强现场作战能力，减少消防资源的浪费。
消防控制柜的操作台也具有非常重要的功能，以满足消防管理员在管理和控制环境中的功能需求。报警台和操作台上常设有报警显示器，可以显示系统的报警状态；操作控制台，可以远程控制和监控系统；调度台，实现现场指挥的控制功能；接口控制台，实现与外部系统的连接，例如电视监控系统等。
此外，消防控制柜还提供了消防管理的多种工具，以确保消防系统的正常运行，如屏幕显示、报警灯、火警灭火系统、控制台等。由
于消防控制柜具有完善的故障检测和安全管理能力，在火灾预防工作中得到了广泛应用。
总之，消防控制柜是一种消防装置自动化管理平台，采用最新的技术和设计，可以有效地提高消防安全水平，联网功能可以实现远程控制和管理，在消防应急和预防工作中发挥着重要作用。
消防水池液位控制柜知识讲解
消防水池液位控制柜
一、概述：
根据新消规要求，消防水池或消防水箱必须安装液位显示仪液位显示仪是由变送器、导气电缆、显示器等组成,DPSH-A型智能液位控制器由液位显示仪表和液位变送器两部分组成。其中液位显示仪表分别由智能数显表，单、双光柱数显表组成，液位变送器分别由普通型，高温型，耐油型，超声波型，和防腐型组成，能够对所测介质的液位进行实时的数字和光柱直观的显示。并能将液位控制在所需范围内，可在仪表控制室对开口,密闭容器或地下池里的介质液位进行实时显示、报警和控制.被测介质可以是水、油、酸、碱、工业污水、各类高温介质、粘稠介质等导电及非导电液体。能排除液体波动造成的假液位影响。可广泛运用于供水、炼油、化工、食品、医药、造纸及污水处理等行业的工业远传控制。
二、主要技术参数：
测量范围：0—100m
测量介质：普通水、油、酸、碱、污水、粘稠介质等，测量介质温度：0—400℃。
输出信号：4—20mA。
显示精度：0.5%。
工作电源：（220VAC、24VDC）。
输出开关接点：上、上限（常开、常闭）。
上限（常开、常闭）。
下限（常开、常闭）。
下、下限（常开、常闭）。
变送器安装方式：投入式、螺纹式、顶装式（超声波型）。
显示表尺寸：160×80；96×96；72×72；48×96；96×48；48×48；80×160。
显示表形式：数字显示、单光柱数字显示、双光柱数字显示。二、主要技术参数：
测量范围：0—100m
测量介质：普通水、油、酸、碱、污水、粘稠介质等，测量介质温度：0—400℃。
输出信号：4—20mA。
消防各系统工作状态解析
消防各系统工作状态解析
一、火灾自动报警系统工作状态判断
能通过面板指示灯或显示屏文字信息正确判断火灾自动报警系统工作状态（判断是否处于火灾报警状态、故障状态、自检状态、监管报警状态、屏蔽状态、联动状态）（灰色区域指示灯全说+主备电工作+手自动状态。看主电工作备电充电指示灯，确认备电正常）
二、判断自动喷水灭火系统的工作状态判断
1、判断消防供水设施工作状态
（1）检查消防供水设施组件的齐全性和外观完整性
（2）读取气压罐压力数值
（3）检查就地水位显示装置，核校有效储水量
（4）检查进水管、出水管阀门启闭状态
（5）判断喷淋泵控制柜控制状态
①消防水池、②高位水箱读取液位时，液位满足设计要求
③消防泵--进出管路阀门再全开状态
④增稳压设备--气罐压力满足设计要求
⑤消防水泵接合器--外观正常
⑥消防水泵电气控制柜--自动状态
2、判断报警阀组工作状态
（1）检查报警阀组组件的齐全性和外观完整性（指认①湿式报警阀、②延迟器、③水力警铃、④压力开关、⑤压力表）
（2）识别各阀门并检查其状态，检查①泄水阀（常闭）、②报警管路控制阀（常开）、③警铃实验阀（常闭）、④水源侧管路控制阀（水源侧信号蝶阀常开）
3、判断末端试水装置工作状态
（1）检查末端试水装置的齐全性和外观完整性（压力表（误差＜0.01Mpa）、
试水阀、试水接头等。）
（2）消防泵电气控制柜为自动状态，开启末端试水装置；出水压力不应低于0.05Mpa；
（3）水流指示器、报警阀、压力开关等各组件应动作（再主机上查看反馈信号，水力警铃响起。）
（4）开启末端5分钟内自动启动消防泵；
消防水箱水位的控制
溢水保护策略
当水位高于预设的最高水位时，自动 关闭补水阀，同时启动溢水报警。
控制系统的硬件实现
水位传感器
选用高精度水位传感器，实时监 测水箱内的水位。
补水阀
选用电动补水阀，根据水位控制 信号自动控制补水。
溢水报警器
选用声光报警器，当水位超过设 定值时发出报警信号。
控制系统的软件实现
控制器
选用可编程逻辑控制器（PLC），用于接收和处理 水位传感器和控制补水阀的信号。
02 消防水箱水位控制的重要性
CHAPTER
水位控制对消防水箱性能的影响
保持水位
水位过高或过低都会影响消防水箱的 性能，水位过高可能导致溢流，水位 过低则可能影响供水量。
防止污染
保持水位在控制范围内有助于防止外 部污染物进入消防水箱，从而保证水 质。
水位控制对消防系统稳定性的影响
供水稳定性
水位控制得当可以确保消防系统在紧急情况下有稳定的水源 供应。
水位传感器的种类与原理
01
02
03
浮球式水位传感器
利用浮球随水位升降的原 理，通过连杆带动机械阀 芯进行开关动作，实现水 位检测。
压力式水位传感器
利用水压作用在传感器膜 片上，转换成电信号输出， 实现水位检测。
电极式水位传感器
通过测量电极间的电阻值 变化来检测水位，适用于 常压和压力容器。
常用水泵控制柜(国标01D303-3)
序号控制箱方案号电路功能单台电动机
容量范围
1XKF－1－2/□两台水泵互为备用，工作泵故障备用泵延时投
入，水泵由消火栓箱内按钮及消防中心控制，水
源水池无水报警，并设有工作状态（手动、自动
、备用）选择开关，双电源供电。
5.5~75KW
2XKF－2－2/□两台水泵互为备用，工作泵故障，水压不够，备
用泵延时投入，水泵油消火栓箱内按钮及消防中
心控制，水源水池无水报警，并设有工作状诚
（手动、自动、备用）选择开关，双电源供电
5.5~75KW
3XKF－3－2/□两台水泵互为备用，工作泵故障备用泵延时投
入，水泵由消火栓箱内按钮及消防中心控制，水
源水池无水报警，并设有工作状态（手动、自动
、备用）选择开关，星三角降压起动，双电源供
电。
11~75KW
4XKF－4－2/□两台水泵互为备用，工作泵故障备用泵延时投
入，水泵由消火栓箱内按钮及消防中心控制，水
源水池无水报警，并设有工作状态（手动、自动
、备用）选择开关，自耦降压起动，双电源供电
。
22~75KW
5XKF－5－2/□两台水泵互为备用，工作泵故障备用泵延时投
入，水泵由消火栓箱内按钮及消防中心控制，水
源水池无水报警，并设有工作状态（手动、自动
、备用）选择开关，软起动，双电源供电。
15~75KW
消防水泵控制柜(国标
01D303-3),,
一、控制箱型号的说明
二、控制箱功能选择表
常用水泵控制柜(国标01D303-3)
6XKF－6－3/□消防水泵两用一备，由消火栓箱内按钮及消防中
心控制，当一台水泵的水量（水压）不够时，第
二台水泵自动延时起泵，设有工作状态（手动、
自动、备用）选择开关，双电源供电。
消防水系统讲解
报警阀前管道焊接及埋地球墨铸铁管承插连接 特别说明几种法兰的连接
11、螺纹连接(丝扣连接)
1 、断管：根据现场测绘草图，在选好的管材上画线，按线断管。 2 、套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径1532mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。 3、 配装管件：配装管件时应将所需管件带入管丝扣，试试松紧度〔一 般用手带入3扣为宜〕，在丝扣处涂铅油、缠麻后带入管件，然后用管 钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦净铅油。
▪ 1、室外消火栓系统
▪
1〕市政管网双 路供水
引自市政 给水管网
引自市政 给水管网
2〕加压泵供水
室外消火栓系统需要设加压泵的原因：只有一路市政供水或其他原 因导致供水管少于两根的。
3〕工作原理 4〕系统构成
市政进水管 水池 泵组 泵组前后组件〔控制阀、绕性接头、过滤器等〕 控制检修阀〔阀门井、阀门套筒〕 室外消火栓〔地上式、地下式、井〕 管道〔球墨铸铁管、镀锌钢管等〕
3、喷淋系统
1〕市政管网供水
报警阀 过滤器 接自市政管网
末端试水
稳压系统〔要接到报警阀前〕
2〕加压泵供水
3〕工作原理
4〕系统构成
市政进水管 水池 泵组 泵组前后组件〔控制阀、绕性接头、过滤器等〕 控制检修阀〔闸阀、信号阀等〕 减压阀组 湿式报警阀组 水流指示器 喷头 末端试水装置、试水阀 水泵接合器 稳压系统〔稳压泵、气压罐〕 屋顶高位水池 管道 其他〔单向阀、自动排气阀、泄水阀、减压孔板等〕
消防设施操作员之消防设备中级技能题库练习试卷B卷附答案
2023年消防设施操作员之消防设备中级技能题库练
习试卷B卷附答案
单选题（共100题）
1、下列关于消防泵控制柜外观保养要求说法不正确的是（）。
A.柜体表面整洁，无损伤和锈蚀，柜门启闭正常，无变形
B.所属系统及编号标识完好清晰
C.仪表、指示灯、开关、按钮状态正常，标识正确，活动部件运转灵活、无卡滞
D.箱内无积尘和蛛网
【答案】 D
2、下列不属于消防水池（水箱）液位显示装置无法显示液位的原因是（）
A.未安装就地液位显示装置
B.玻璃管液位计进水管被误关闭，排水管被误打开，浮子损坏或被异物卡住
C.水位信号装置损坏、线路损坏
D.通气管、溢流管管口防虫网损坏
【答案】 D
3、手摇式接地电阻测试仪测试时，缓慢转动手柄，若检流计指针从中间的“0”平衡点迅速向右偏转，说明原量程挡位选择过大，可将挡位选择至（）挡位。
A.X1.5
B.X2
C.X1
D.X4
【答案】 C
4、现场手动不能正常启闭风阀原因不包含（）。
A.执行器损坏
B.叶片转轴诱死
C.阀体内有异物，卡住叶片
D.联动公式错误
【答案】 D
5、下列不属于水力警铃工作不正常的原因是（）。
A.产品质量问题
B.安装调试不符合要求
C.报警阀渗漏严重
D.报警管路或警铃喷嘴堵塞
【答案】 C
6、以下属于消防水泵接合器漏水原因的是（）。
A.止回阀粘连，开启度不够
B.设备或管道内有杂物
C.止回阀损坏
D.控制阀被误关闭
【答案】 C
7、下列关于消防设备末端配电装置操作按钮的保养要求说法错误的是（）。
A.设备外观应清洁干净
B.所有接线应紧固，无破损及烧焦现象
C.接点、触头表面应清洁，无氧化层，接触紧密，分合可靠
消防水池液位报警方案
消防水池液位报警方案
消防水池是消防系统中的重要组成部分，用于供应消防设备和灭火器
材的水源。为了确保消防水池的水位始终处于正常水位范围内，必须配备
液位报警系统，及时监测和报警消防水池的液位变化。下面将详细介绍消
防水池液位报警方案。
方案设计：
1.液位传感器选择和安装：选择可靠、精度高、适应环境变化的液位
传感器。液位传感器可以采用压力传感器、浮球开关等不同类型。在消防
水池上下两个不同水位位置安装液位传感器，以便能够监测水位变化。
2.液位报警控制器选型和布置：选择功能齐全、操作简单的液位报警
控制器。液位报警控制器应具备以下功能：液位监测、液位报警、声光报
警和故障报警等。将液位传感器连接到液位报警控制器上，并确保控制器
能够准确显示和记录液位变化。
3.报警信号传输方式选择：液位报警信号可以通过有线或无线方式传输。有线传输方式相对稳定可靠，但布线复杂。无线传输方式安装方便，
但信号可能受到干扰。根据实际情况选择合适的传输方式。
4.报警阈值设置和报警响应：根据消防水池实际情况，设置液位报警
的上下限。当液位超出预设上下限时，液位报警控制器应及时进行报警响应，包括声音报警、光闪报警等，并能发送报警信号给相关人员。
5.防水和防爆设计：考虑到消防水池通常处于室外环境，液位传感器
和报警控制器的防水性能至关重要。同时，考虑到消防水池可能存在易燃、易爆等情况，液位传感器和报警控制器应具备防爆性能，以确保安全可靠
运行。
6.周期性检测和维护：定期对液位传感器、报警控制器进行检测和维护，确保其正常运行。包括清洁传感器、更换损坏部件等工作，维护记录和演练。
水泵控制柜的组成
水泵控制柜的组成
水泵控制柜是一种用于控制和保护水泵的设备，其主要组成部件如下：
1. 电源部分：包括主电源开关、电源指示灯等，用于为控制柜提供电源。
2. 自动控制部分：包括液位控制器、压力控制器、温度控制器等，根据实际需求，对水泵的启动、停止进行自动控制。
3. 保护装置：包括过载保护、短路保护、缺相保护、泵体漏水保护、电机超温保护等，用于确保水泵在异常情况下能及时停止运行，防止设备损坏。
4. 操作面板：包括按钮、显示屏等，用于手动控制水泵的启停，以及显示水泵的工作状态。
5. 执行器：如接触器、继电器等，用于接收控制信号，实现对水泵的控制。
6. 通信接口：如RS485、以太网等，用于与其他设备（如上位机、PLC等）进行数据
交换和远程控制。
7. 辅助部件：如风机、加热器等，用于保证控制柜内部元件的正常工作。
8. 外接传感器：如液位传感器、压力传感器、温度传感器等，用于采集现场数据，提供给自动控制部分进行处理。
综上所述，水泵控制柜由多个部分组成，共同实现对水泵的自动控制和保护功能。在实际应用中，不同场合和需求可能会有不同的控制方式和组成部件，以满足特定的使用要求。
消防水池液位显示报警设计（上）
消防⽔池液位显⽰报警设计（上）
每天6分钟解决⼀个机电问题，
黄⾖和你⼀起终⾝学习，共同成长！
【⼯程问答】⼁作者 / 黄世奎
这是6分钟机电学堂公众号2018年4⽉2⽇⼀篇原创⽂章
【作者简介】黄世奎（黄⾖），现任甲级建筑设计院电⽓主任⼯程师，⾼级⼯程师，⼀级注册消防⼯程师，注册电⽓（供配电）、（发输变电）⼯程师；专长领域：⽯油、化⼯⾃控，建筑电⽓设计。
⼀、消防⽔池、⾼位消防⽔箱⽔位显⽰要求
《消防给⽔及消防栓系统技术规范》（GB50974-2014）于2014年10⽉1⽇正式实施执⾏。本⽂主要探讨新规条⽂（4.3.9、5.2.6、11.0.7）中对消防⽔池、⾼位消防⽔箱⽔位显⽰报警设置要求
（1）4.3.9消防⽔池的⽔位要求
条⽂说明：
（2）5.2.6⾼位消防⽔箱的⽔位要求
（3）11.0.7 消防控制室⽔位显⽰报警要求
条⽂说明：
（4）消防⽔泵控制柜⽔位要求
综合上述条⽂，总结如下：
1.消防⽔池、⾼位消防⽔箱应设置就地⽔位显⽰；
2.消防控制室应能显⽰消防⽔池、⾼位消防⽔箱正常⽔位（即0~100%⽔位均能显⽰），最⾼⽔位，最低⽔位报警信号；
3.消防⽔柜控制柜应能显⽰最低⽔位报警信号。
⼆、液位计⼯作原理
液位显⽰分为在线连续⽔位显⽰和液位报警。在线连续⽔位显⽰即0~100%（最低⽔位到最⾼⽔位区间）任何⼀个液位都可以直观显⽰；液位报警采⽤液位开关，只能通过指⽰灯亮与不亮判断⽔位是否到达设定的某个位置。
为达到上述⽬的需要采⽤液位计测量⽔位信号，液位计检测⽅法总体上可分为直接检测和间接检测两种⽅法。
（1）直接测量是⼀种最为简单、直观的测量⽅法，它是利⽤连通器的原理，将容量中的液体引⼊带有标尺的观察管中，通过标尺读出液位⾼度。
控制柜说明书
控制柜说明书
一、引言
控制柜是一种用于集中控制和管理各种电气设备的装置，广泛
应用于各个行业的生产和工程项目中。本控制柜说明书将为您提供
有关于控制柜的基本信息、使用方法和注意事项等内容。
二、控制柜概述
1. 控制柜的定义和作用
控制柜是一种集中控制各种电气设备并确保其正常运行的装置。它通常由控制回路电器、电气元器件、仪表和指示灯等组成。控制
柜能够简化设备操作和维护，提高生产效率，确保设备的安全性和
稳定性。
2. 控制柜的组成部分
控制柜的主要组成部分包括：电源开关和保护装置、控制电路、继电器、断路器、接触器、指示灯、仪表、控制按钮等。这些组件
通过电缆和导线连接在一起，构成一个完整的控制装置。
三、控制柜的安装与维护
1. 安装
控制柜的安装需要遵循一定的步骤和规范。首先，确保安装场
所具备良好的通风和防尘条件，并且符合相关安全要求。其次，按
照柜体的设计和尺寸要求进行布置，保证各个组件之间的间隔足够。最后，进行正确的接线和连接，确保控制柜能够正常工作。
2. 维护
控制柜的维护是确保其正常运行和延长使用寿命的重要手段。
定期检查控制柜的通风系统、电缆和连接器的状态，清洁灰尘和污垢，及时更换损坏的零部件，并检查接线是否牢固、器件是否正常
工作。
四、控制柜的使用方法
1. 开机与关机
在启动控制柜前，确保控制柜的电源已接通，各个组件的定位
开关处于正常工作状态。启动控制柜后，按照设备的操作步骤进行
操作。在关闭控制柜时，应先确保设备处于安全状态后，将控制柜
的电源开关关闭。
2. 控制柜的故障排除
在控制柜使用过程中，可能会出现一些故障，需及时排除。常见的故障包括电源故障、控制回路故障、连接故障等。对于故障的排除，应首先检查故障现象，然后按照排除步骤逐一检查相关设备和连接。
消防控制柜操作说明
消防控制柜操作说明
一、消防控制柜的常见功能
1.报警控制：消防控制柜能够接收来自建筑物各个区域的火灾报警信号，并根据实际情况进行相应的控制操作，如启动喷淋系统、排烟系统等。
2.管道监测：消防控制柜能够实时监测建筑物内的消防管道状态，如
水压、水位等，确保消防系统正常运行。
3.系统控制：消防控制柜能够对消防系统进行整体控制，如手动测试、自动喷水、关闭系统等。
4.能源管理：消防控制柜能够监测建筑物内各个区域的能源使用情况，并根据需要进行控制，以确保消防设备正常供电。
5.通信功能：消防控制柜能够与其他建筑物管理系统进行通信，如监
控系统、报警系统等，以实现信息的共享和协作。
二、消防控制柜的操作方法
1.开机操作：按下控制柜上的电源开关，确认柜内的电源正常打开，
待控制柜显示屏亮起后，可以进行后续操作。
2.报警处理：当控制柜显示屏上出现报警信息时，需要立即查看具体
的报警内容，并进行相应的处理。常见的报警包括火灾报警、故障报警等。对于火灾报警，需要按照预设的应急方案进行相应操作，如启动喷淋系统、疏散人员等。对于故障报警，需要查找故障原因并及时处理，以保证消防
系统正常运行。
3.系统控制：消防控制柜通常配备了触摸屏或按钮操作界面，可以通
过触摸屏选择相应的操作模式，如手动、自动等。在手动模式下，可以选
择启动喷淋系统、排烟系统等。在自动模式下，控制柜会根据预设的参数自动判断并执行相应操作。
4.监测数据查看：通过触摸屏操作界面可以查看消防控制柜实时监测到的各项数据，如水压、水位、电压等。可以根据这些数据判断消防系统的运行状态，并及时采取相应措施。
消防专用液位控制箱调试说明
消防专用液位控制箱调试说明
消防专用液位控制箱是用于控制液位的一个设备，它可以通过监测液体的高度来控制液位的变化。下面是液位控制箱调试的一般步骤和说明：
1. 在进行液位控制箱的调试前，请确保已经仔细阅读并理解液位控制箱的使用说明书，了解其基本功能和操作方法。
2. 在调试前，需要确保设备已连接到合适的电源和液位传感器，并且控制箱的开关处于关闭状态。
3. 检查液位传感器和控制箱之间的连接线路，确保连接稳固可靠，并确保线路没有短路或接触不良的情况。
4. 打开液位控制箱的电源开关，此时液位控制箱将开始初始化，显示屏上会显示相关信息。
5. 根据液位传感器的类型，设置液位控制箱的相关参数，比如量程、灵敏度等。可以参考液位控制箱的使用说明书或咨询厂家的技术支持。
6. 执行液位控制箱的测试程序，通过人工或自动方式模拟液体的变化，观察液位控制箱的反应和显示是否正常。
7. 如果液位控制箱有报警功能，测试时应该模拟液位过高或过低的情况，检查报警系统是否正常工作，并按要求进行相应的处理。
8. 完成调试后，关闭液位控制箱的电源开关，注意及时切断电源，避免设备长时间处于待机状态。
以上是液位控制箱的一般调试步骤和说明，如果遇到特殊情况或问题，建议及时联系设备的厂家或技术支持人员进行进一步的指导和解决。
