风机盘管空调系统适用性及特点
有变负荷特性、性能优异的风机盘管,通常适用于宾馆、公 寓、饭店、医院、办公楼等高层建筑场所。 该系统的主要优点是:布置灵活,各房间能单独调节温度甚 至关闭,不影响其他房间;节省运行费用,与单风道相比可 降低20~30%;可承担80%的室内负荷,与全空气系统相 比,节省空间;机组定型化,规格化,易于选择安装。 缺点是:机组分散设置,维护管理不便;过渡季节不能使用 全新风;小型机组气流分布受限制,是用于进深6m内的房 间。风机产生的噪音对有较高要求的房间难于处理。某个房 间内风机盘管机组的风机虽然能够关掉,但集中供应的冷热 媒是不能减少的,因此,在一定程度上将会继续消耗冷量或 热量。

风机盘管工作原理_风机盘管原理图

风机盘管工作原理_风机盘管原理图

风机盘管工作原理风机盘管原理图

风机盘管是中央空调系统使用最广的末端设备,风机盘管的全称为中中央空调风机盘管机组,风机盘管贴近我们的家居生活,在我们房间局部吊顶的风口就隐藏着风机盘管,它不停的为我们带来舒适的温度,那它是怎么工作的呢,下面我们一起来看看风机盘管工作原理。

风机盘管控制工作原理

风机盘管控制多采用就地控制的方案,分简单控制和温度控制两种:

风机盘管简单控制:使用三速开关直接手动控制风机的三速转换与启停。

风机盘管温度控制:使用温控器根据设定温度与实际检测温度的比较、运算,自动控制电动两/三通阀的开闭,风机的三速转换,或直接控制风机的三速转换与启停,从而通过控制系统水流或风量达到恒温。

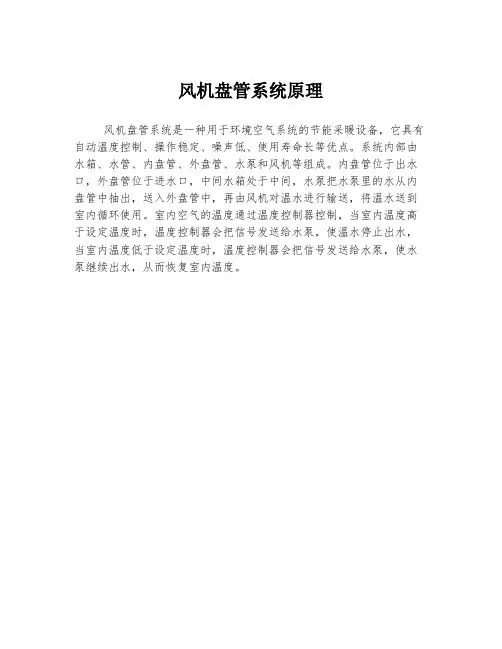

风机盘管系统工作原理

风机盘管主要由风机,换热盘管和机壳组成,按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排,换热盘管一般是采用铜管串铝翅片,铜管外径为10~16mm,翅片厚度约0.15~0.2mm,间距2.0~3.0mm,风机一般采用双进风前弯形叶片离心风机,电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。

风机盘管原理图-风机盘管工作及控制原理

风机盘管空调系统的工作原理

借助风机盘管机组不断地循环室内空气,使之通过盘管而被冷却或加热,以保持房间要求的温度和一定的相对湿度。盘管使用的冷水或热水,由集中冷源和热源供应,与此同时,由新风空调机房集中处理后的新风,通过专门的新风管道分别送人各空调房间,以满足空调房间的卫生要求。

风机盘管空调系统与集中式系统相比,没有大风道,只有水管和较小的新风管,具有布置和安装方便、占用建筑空间小、单独调节好等优点,广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。

《天加风机盘管介绍》课件

《天加风机盘管介绍》课件

温度调节精确
天加风机盘管的数字化温度控 制技术极大地提高了空气流量 和空气温度的平衡性,调节精 度高,室温能快速达到设定温 度。
远程集中控制
天加风机盘管可实现多种远程 通信方式,支持网络、无线遥 控器和手机 App 操作,方便快 捷、集中控制。
wk.baidu.com
天加风机盘管的应用场景
商业场所
如酒店、餐厅、百货商场、超市、医院、会议室、展厅等。
家庭场所
如豪宅、別墅、公寓、布局合理、有一定自用空间的家庭等。
工业场所
如机房、生产车间、实验室等,应用广泛,环境较为复杂和严苛。
天加风机盘管的维护和保养
1 定期清洁
2 注意防腐蚀
3 维修与保养
定期清洁空气过滤器、 排水管和水箱,并排查 水管漏水、故障灯和外 观破损等。
应注意对空调机内部的 防腐蚀,定期应用空调 专用清洗剂对盘管进行 清洗和杀菌,避免污水 在盘管内侧壁或热交换 器内的紫铜管腐蚀。
尽量选择正规厂家或有 经验的维修单位,定期 进行预防性维保工作, 提高设备可靠性,延长 设备寿命。
总结和结论
通过本课件的学习,我们了解到了天加风机盘管的原理、优点、特点、以及应用场景等方面。为节能环 保作出贡献,实现舒适度最大化,是天加风机盘管多年研发不懈的目标。
《天加风机盘管介绍》 PPT课件
天加风机盘管是一种高效、节能、环保的空调设备,常用于商用和家庭空调 系统中。本课件将为大家详细介绍其原理、优点、应用场景、特点、以及维 护保养等方面。

风机盘管控制系统

风机盘管控制系统

风机盘管控制系统

风机盘管控制系统

风机盘管(fan-coil unit),又称小型送风机,广用于旅馆、饭店、公寓及办公室中。它可说是一个小空调区的空调箱,内有风扇,过滤网及管排等,管排可任走冰水(寒水)或热水。单一管排式者应用较广,以其价廉而控制需求又少之故。

控制系统可安排成二管系统、三管系统或四管系统,每一种都有优劣点。当单一管排可使用冰水(寒水)或热水者,热水温度可能要甚低于标准加热管排者,此因为在正常冷却时,管排中冰水(寒水)温度与离风温度相差不大,冷却管排需有额外相当大的热交换面积之故。冰水(寒水)温度7°C/热水温度从110°F到140°F为典型的应用温度。

二管系统

本系统使用中央供应的冰水(寒水)或热水。室内恒温器必需为冬夏型,即是,当使用一只电动阀时,在冬季正向作用,在夏季逆向作用。从一作用转换到另一作用要靠某种信号完成或感测供水温度的变化等。恒温器可能调制水流(采电动阀)或当水流不控制时仅作简单的开停风扇来控制。

图1所示一风扇的人工多速控制及水流至管排的恒温一般控制配置。当冰水(寒水)被供应及室内温度高于设定温度时,电动阀开启,允许送风机产生冷风。若室内温度降低则阀关闭。若室内温度更进一步降低,则不能供应暖气,因无热水可用。

图1 风机盘管(小型送风机);二管系统,人工风扇控制

一中央系统的二管系统包括一锅炉或其它热源,一冰水(寒水)机组、循环泵及转换控制。转换可为人工或自动。但在任一情况都有问题,最主要的困难在当自加热转换成冷却之际。如果热水进入冰水(寒水)机组“太暖”及“太热”,如温度为75°F或80°F,则冰水(寒水)机组变成过负荷,机组可能发生高吸气压力及可能的压缩机损害,或至少安全控制会令机组停机。因之需要一旁路管绕过寒水机组,只许一部分热水通过机组,直到全系统水温下降为止。显然此要一段时间,故春秋之际早晚要加热,白天要冷却之下即发生运用困难与不经济之弊。水温再置常有助于减少转换上的问题。图2示一建议的控制系统。当外气温度低于60°F系统供应热水,其供水温度之再置自约140F于0°F的外气,至约75°F于60°F的外气。在60°F左右系统自动由加热转换成冷却,采四只ON-OFF式电动阀来完成。一温度控制的比例三通电动阀分流一部份水绕过寒水机组,当系统水渐冷即渐渐关闭傍路。但注意任何时刻流经寒水机组的水必维持一最小量以上以免冻结。冰水(寒水)机组的电磁阀借由冰水(寒水)机组恒温器来控制。

《风机盘管》课件

《风机盘管》课件
《风机盘管》PPT课件
欢迎来到《风机盘管》PPT课件。在本课件中,我们将一起探索风机盘管的定 义、特点、工作原理、相关技术、应用和推广、市场竞争以及未来展望。
1. 介绍风机盘管的定义和特点
什么是风机盘管?
风机盘管是一种空调设备,用于通过空气 循环以调节室内温度和湿度。
风机盘管的特点和优势
风机盘管具有紧凑、高效、节能等特点, 能够提供舒适的室内环境,并适用于不同 应用领域。
3. 风机盘管相关技术
1 风机盘管的节能技术
包括智能控制、变频技术、高效过滤器等,以提高能效、降低能耗。
2 风机盘管的空气调节技术
通过湿度控制、新风处理等技术,实现更优的室内空气质量。
3 风机盘管的智能化技术
应用物联网、人工智能等技术,提升风机盘管的智能化管理和控制能力。
4. 风机盘管的应用和推广
智能化、节能环保、个性 化需求满足等将成为风机 盘管未来发展的重要方向。
风机盘管的未来 展望
随着科技的进步和人们对 室内舒适性的追求,风机 盘管将在未来市场中占据 更重要的地位。
风机盘管行业的 发展方向
加强技术创新、提升服务 质量、拓宽应用领域,推 动风机盘管行业实现可持 续发展。
2. 风管盘管的工作原理
1
风机盘管的基本原理
风机盘管通过风机驱动空气循环,经过盘管实现制冷或制热,从而达到调节室内 温度的目的。

风机盘管控制系统

风机盘管控制系统
北京海湾威尔电子工程有限公司生产的风机盘管控制系统能够和海湾公司的楼控产品 集成在一起,实现多种节能管理措施,是中央空调系统的最佳配套产品。
本手册详细介绍了海湾公司风机盘管控制系统的产品特点、技术指标及应用设计方法, 可作为广大设计人员,系统集成公司工程设计人员的参考资料。
由于水平所限,文中难免错误及不妥之处,请广大专家批评指正或提出宝贵意见。欢迎 您到海湾公司来指导工作,让我们共同为推进行业发展和技术进步做出更大的贡献。
风机盘管控制系统应用设计说明书(Ver.2009.03)
目录
一、 风机盘管控制系统概述 ...............................................................................................1 1. 独立型风机盘管控制系统 ...................................................................................................1 1.1. 两管制冷热合用型风机盘管系统 ...................................................................................1 1.1.1. 系统组成 .......................................................................................................................1 1.1.2. 工作原理 .......................................................................................................................2 1.1.3. 系统配线要求 ...............................................................................................................2 1.2. 两管制带电加热型风机盘管系统 ...................................................................................2 1.2.1. 系统组成 .......................................................................................................................2 1.2.2. 工作原理 .......................................................................................................................3 1.2.3. 系统配线要求 ...............................................................................................................3 1.3. 四管制风机盘管系统 .......................................................................................................3 1.3.1. 系统组成 .......................................................................................................................3 1.3.2. 工作原理 .......................................................................................................................4 1.3.3. 系统配线要求 ...............................................................................................................4 1.4. 一控多风机盘管系统 .......................................................................................................4 1.4.1. 系统组成 .......................................................................................................................4 1.4.2. 工作原理 .......................................................................................................................5 1.4.3. 系统配线要求 ...............................................................................................................5 2. 联网型风机盘管控制系统 ...................................................................................................6 2.1. 系统组成 ...........................................................................................................................7 2.2. 工作原理 ...........................................................................................................................8 2.3. 推荐网络结构 ...................................................................................................................8 2.4. 系统配线要求 ...................................................................................................................9 二、 风机盘管控制系统产品介绍 .......................................................................................9 1. 温控器 ...................................................................................................................................9 1.1. 型号命名规则 .................................................................................................................10 1.2. 外形及功能特点 .............................................................................................................11 1.2.1. HW-TC5901(HW-BA5901)系列温控器 ...............................................................11 1.2.2. HW-TC5902 系列温控器 ...........................................................................................13 1.2.3. HW-TC6011 系列温控器............................................................................................14 1.2.4. HW-TC6012 系列温控器 ...........................................................................................16 1.2.5. HW-TC6021 系列温控器 ...........................................................................................18 1.3. 接线说明 .........................................................................................................................20 1.3.1. 一体型(不带-S 后缀)温控器接线说明 ..............................................................20 1.3.2. 分体型(带-S 后缀)温控器接线说明 ..................................................................21 2. 红外遥控器 .........................................................................................................................23 2.1. 外形及功能特点 .............................................................................................................23 3. 驱动模块 .............................................................................................................................24 3.1. 外形及功能特点 .............................................................................................................24 3.1.1. HW-TC6101(HW-BA5971V)驱动模块 ................................................................24 3.1.2. HW-TC6101-2/4/6(HW-BA5971V-2/4/6)驱动模块..............................................25 4. HW-BA5221-W2/3 温控器网关.........................................................................................27 4.1. 功能特点 .........................................................................................................................27 4.2. 产品外形及接线说明 .....................................................................................................28 5. HW-BA5221-E1 能量表网关 .............................................................................................28 6. 能量表 .................................................................................................................................29 6.1. 特点及规格 .....................................................................................................................29 7. HW-BA5206-E1 有效计量状态采集模块 .........................................................................32 7.1. 功能特点 .........................................................................................................................32

「通风工程」风管盘管系统图解

「通风工程」风管盘管系统图解

「通风工程」风管盘管系统图解

风机盘管系统:

是一种末端装置。主要由盘管(换热器)和风机组成。使用风机盘管做末端装置的空调系统叫作风机盘管系统。

每台风机盘管都是独立控制的,仅为盘管供应冷、热媒的系统是集中的。

风机盘管的构造:

风机盘管结构:

风机盘管末端调节:

(1)风量调节:调节电机输入电压使风量分为高、中、低三档。

(2)水量调节:水管上电动三通分流阀,由双位室温调节器控制,向风机盘管断续供水。

此外也用冷却盘管的旁通风门来调节。

风机盘管系统供新风的方式:

a.靠室内浴厕等排风形成的负压自然渗入新风。

特点:初投资和运行费最省,但室内卫生条件不易保证,而且室内无组织的进气还会造成室内温度场不均匀。要求高的地方不宜采用。

b.靠墙洞引入新风,还可以进行新风量调节。

特点:使新风量得到保证,但管理麻烦,而且新风口还会破坏建筑立面,增加污染和噪声。要求高的地方也不宜采用。

C.有一个集中式空调系统处理新风,并可让新风负担一部分空调负荷。水管表面结露问题会得到改善。

由独立的新风系统供新风:

(1)风机盘管出口与新风口并列,外罩一个整体格栅,既美观又便于二者混合后再进入工作区。

(2)新风先送到风机盘管内部,使之与回风混合再经过盘管。

增加了盘管的负担,但新、回风的混合较好,而且在部分房间的风机盘管不使用时,可节省处理新风的费用。

选择满足使用要求的风机盘管

(1)风机盘管的产品样本上有不同的水温、水量、风量以及不同进风参数下的冷、热量;

(2)选定供新风方式及参数后便可计算需要由风机盘管负担的室内负荷;

据此可以选择满足使用要求的风机盘管。

第6章8——半集中式空调系统(风机盘管系统)

第6章8——半集中式空调系统(风机盘管系统)

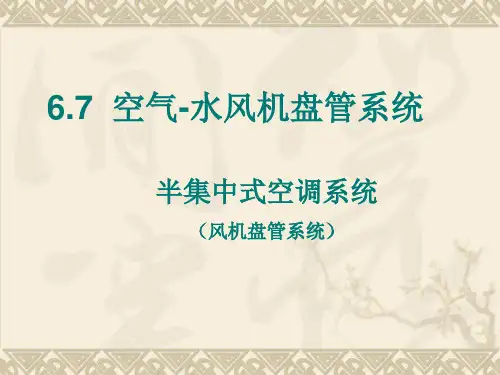

6.7 空气-水风机盘管系统
半集中式空调系统
(风机盘管系统)
半集中式空调系统
定义——除了集中空调机房外,还设有分散在
被调房间内的二次设备(末端装置), 其中多半设有冷热交换装置(亦称二次 盘管),它的功能主要是在空气进入被 调房间之前,对来自集中处理设备的空 气作进一步补充处理。
类型——风机盘管系统、诱导器系统
承担部分室内负荷
一﹒风机盘管系统
(二)风机盘管机组新风供给方式 2、各种新风供给方式的风机盘管系统的空气处理过 程及冷热量计算 ⑶、由独立的新风系统供给室内新风 ②、新风单独送入室内(新风处 理到低于室内焓值) 承担部分室内负荷
QW GW (hW hL )
QF GF (hN hM )
⑶、由独立的新风系统供给室内新风
①、新风单独送入室内(新风处理到室内焓值) 新风处理到室内空气焓值,不承担室内负荷。
QW GW (hW hD )
QF GF (hN hF )
一﹒风机盘管系统
(二)风机盘管机组新风供给方式 2、各种新风供给方式的风机盘管系统的空气处理过 程及冷热量计算
⑶、由独立的新风系统供给室内新风 ②、新风单独送入室内(新风处 理到低于室内焓值)
一﹒风机盘管系统
(一)构造及特点
2、构成 ——风机盘管机组由盘管(热交换器,排数一般为2 或3排,铜管铝片)和风机(采用前向多翼离心风机或贯流 风机)和凝结水盘管组成。

风机盘管(201005)

风机盘管(201005)

两管制 2排管、3排管
四管制 2+1、3+1
一、产品特点介绍
产品特点
电机 使用进口自润滑NSK轴承,每 台均经严格的动平衡调校,平 稳运行噪音低,寿命长。
风机 采用镀锌钢板制造的风机, 每台均经严格的动平衡调校。 平稳运行噪音低。
吊装 机体设计轻巧,厚度分别仅为 230mm,为层高比较低的室内 赢得更多高度。
AUTO
C
模式 风速
开关
+ -
摆风 睡眠 定时开
时间设置 电辅热 定时关
三、安装示例及其他
风机盘管安装说明 ——安装示例
R S
D
NFCIF型吊顶安装
以上图中:R-回水管 S-供水管 D-排水管
风机盘管安装说明 ——安装示例
R S
D
NFCIF型落顶安装
以上图中:R-回水管 S-供水管 D-排水管
克莱门特捷联制冷设备 (上海)有限公司
二O一O年五月新进员工培训
风机盘管机组
产品的规格型式及命名方法
FC - 300 NFCIB H30 3 L
进水方位:(面对出风口方向)★
L-左进水 R-右进水
盘管排数: 省略-3排2管制,2-2排2管制, 3-(2+1)排4管制,4-(3+1)排4管制
机外静压: 省略-标准型或明装型 H-高静压型:H30-30Pa、H60-60Pa ★

【精品】风机盘管加新风系统—风机盘管加新风系统介绍

【精品】风机盘管加新风系统—风机盘管加新风系统介绍

暖通知识

中央空调能够有效解决室内温度问题,虽然风机盘管有一定的除湿功能,但是效果不是很明显。想要彻底解决室内空气湿度问题,改善空气质量,还是需要借助新风系统。风机盘管加新风系统有效解决了室内空气温度与湿度问题,下面就带大家了解下风机盘管加新风系统.

风机盘管加新风系统安装效果图

风机盘管加新风系统—什么是风机盘管加新风系统

风机盘管加新风系包括两部分,一部分是中央空调的风机盘管,负责室内温度的调节;另一部分是新风系统,提高室内空气质量.

风机盘管加新风系统—风机盘管加新风系统优点

与全空气系统相比,风机盘管加新风系统有以下特点:

1。控制灵活,具有个别控制的优越性,可灵活地调节各房间的温度,根据房间的使用状况确定风机盘管的启停.

2.风机盘管机组体型小,占地小,布置和安装方便。

3。容易实现系统分区控制,冷热负荷能够按房间朝向、使用目的、使用时间等把系统分割为若干区域系统,实施分区控制。

风机盘管加新风系统—风机盘管加新风系统注意事项

首先,要保持新风入口清洁,不被污染。要注意取风口的位置,不要使其吸入建筑排风。

此外,新风过滤网也要作到定时清洗.新风竖井或者新风风道要注意清洁通畅.

最后,风机盘管的凝结水盘要保持清洁。凝结水盘是污垢存积的地方,要及时清洗,消灭病毒生存的载体。

以上是舒适100网专家总结的风机盘管加新风系统的特点和注意事项,风机盘管加新风系统能轻松解决室内空气问题。舒适100拥有专业的设计团队,提供免费设计服务,为您量身打造最合适的方案,让您轻松享受舒适、健康的现代家居生活.

相关内容

风机盘管加新风系统设计原理及特点风机盘管加新风系统优缺点

风机盘管空调风系统监控系统

风机盘管空调风系统监控系统

风机盘管空调风系统监控系统 ............................................... 错误!未定义书签。第一章新风机组 ............................................................................. 错误!未定义书签。第二章风机盘管 ............................................................................. 错误!未定义书签。

第一节分类 ............................................................................. 错误!未定义书签。

第二节主要特点...................................................................... 错误!未定义书签。

第三节工作原理...................................................................... 错误!未定义书签。第三章风机盘管加新风空调系统.................................................. 错误!未定义书签。

第一节风机盘管系统的新风供给方式.................................. 错误!未定义书签。

冷水机组与风机盘管控制系统

冷水机组与风机盘管控制系统

4)、其它因素 a.噪音指标控制在40dB以下,对噪音偏大的风机盘 管,加装消声处理装置,阻力值不大于10Pa。 b.安装、施工中质量注意保温质量,冷凝水的排放, 坡向,管件接头,系统清洁。 c.水系统的设置方式水平系统还是垂直系统,部分 工地选用垂直系统,能较好的保证冷凝水的排放,保证了 房间的层高要求。 舒适100提醒消费者,在设计自家的家用中央空调时 最好让设计师和施工人员沟通、配合着完成工程,避免风 机盘管选用中的弊端,将其的功效发挥到最好。
(3)风机盘管空调系统的工作原理 借助风机盘管机组不断地循环室内空气,使之通过 盘管而被冷却或加热,以保持房间要求的温度和一定的相 对湿度。盘管使用的冷水或热水,由集中冷源和热源供应, 与此同时,由新风空调机房集中处理后的新风,通过专门 的新风管道分别送人各空调房间,以满足空调房间的卫生 要求。 风机盘管空调系统与集中式系统相比,没有大风道, 只有水管和较小的新风管,具有布置和安装方便、占用建 筑空间小、单独调节好等优点,广泛用于温、湿度精度要 求不高、房间数多、房间较小、需要单独控制的舒适性空 调中。
几种风机盘管的外观形式
管制冷/热合用的风机自管控制原理图
一个二管制冷/热合用的风机自管控制原理图
风机盘管二管制温度控制系统是由温度控制 器TC-1、电动阀VA-1组成。控制器TC-1的作用是 检测室内的温度并与控制器设定温度相比较,并 根据比较结果对电动阀VA-1进行通、断控制,从 而使房间温度保持恒定。 TC-1通过检测室内温度,并与设定的温度比 较,当室内需要冷风或热风时,控制器打开电动 阀和风机,向室内供冷或供热。 TC-1部分型号当室内温度低于5℃时,自动启 动风机,以防止盘管冻裂(此功能可设置)。

全面了解风机盘管(设计安装等)

全面了解风机盘管(设计安装等)

全面了解风机盘管(设计安装等)

[分享]全面了解风机盘管

发表于2017-1-5

风机盘管的原理、形式

风机盘管(FCU)、空调箱(AHU)、新风机(FAU)、常规送风、排风(SF/EF)、厨房送排风(KEF/KSF)、消防送排风(SEF/SPF)

一、风机盘管工作原理。

二、风机盘管接线。

风机盘管系统组成部件:风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。

风机盘管是中央空调理想的末端产品,风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。其工作原理是风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内,使室内气温降低或升高,以满足人们的舒适性要求。主要特点

优点:体积小、效率高、噪音低、能耗低;

机体结构精致,紧凑,坚固耐用,盘管采用优质镀锌板机壳,冷凝水盘采用模压工艺一体成型,无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。缺点

由于这种方式只基于对流换热,而致使室内达不到最佳的舒适水平,故只适用于人停留时间较短的场所,如:办公室及宾馆,而不用于普通住宅。由于增加了风机,需要增加风管,提高了造价和运行费用,设备的维护和管理也较为复杂。工作原理:依靠风机的强制作用,使空气通过盘管,机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定,维持在一个你认为舒服的环境温度。

中央空调系统的典型制冷运行过程

中央空调系统运行的过程实质上是热量转移的过程。

中央空调制冷时,典型的制冷时热量转移过程如下:

风机盘管控制系统

风机盘管控制系统
北京海湾威尔电子工程有限公司生产的风机盘管控制系统能够和海湾公司的楼控产品 集成在一起,实现多种节能管理措施,是中央空调系统的最佳配套产品。
本手册详细介绍了海湾公司风机盘管控制系统的产品特点、技术指标及应用设计方法, 可作为广大设计人员,系统集成公司工程设计人员的参考资料。
由于水平所限,文中难免错误及不妥之处,请广大专家批评指正或提出宝贵意见。欢迎 您到海湾公司来指导工作,让我们共同为推进行业发展和技术进步做出更大的贡献。
风机盘管系统是传统的中央空调系统中应用最广的设备,也是社会保有量最大的空调设 备。传统上风机盘管系统的控制比较简单,最原始的产品是机械式的三速开关温控器。随着 技术的进步,电子式温控器逐步得到应用,控制精度有了较大改进,并且增加了许多实用功 能,外观造型也更美观。随着对控制精度和节能要求的提高,出现了电子式联网型温控器, 电子式温控器通过联网实现集中控制,解决了楼宇自控系统长期以来管理上的一个盲区。随 着节能控制日益成为现代建筑中一个重要的管理内容,采用联网的电子温控器实现对风机盘 管系统的控制,成为越来越多的新建项目和改造项目的首选。
风机盘管控制系统应用设计说明书(Ver.2009.03)
前言
北京海湾威尔电子工程有限公司是 GST Holding LTD 旗下全资子公司。专业从事工业 消防、建筑节能与环境控制产品的研发、生产和销售,同时开展消防及建筑智能化领域的成 套设备供应,工程方案设计、施工,设备的维护和保养服务等业务。是智能能建筑领域从产 品、方案设计、到安装服务的一体化方案解决商。

风机盘管工作原理图

风机盘管工作原理图

风机盘管工作原理图

盘管系统工作原理

室内的风机盘管工作时吸入一部分由风柜处理后的新风,再吸入一部分室内未处理的空气经工艺处理后,由风口送出能够吸收室内余热、余湿的空气,使室内温度、湿度达到所需要的标准,如此循环工作。(如图所示)

风机盘管空调系统是风机和盘管(小型表面式换热器)组成的机组直接安装在空调房间内,风机将室内一部分空气进行循环处理(经空气过滤器过滤和盘管进行冷却或加热)后直接送入房间,以达到对室内空气进行温、湿度调节的目的。

房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间,或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间,或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内。

盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供。因此,风机盘管空调系统属于半集中式空调系统。同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内,所以此空调系统又被称为空气--水空调系统。(资料来源:德冷空调网

风机盘管是中央空调理想的末端产品,风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。为满足不同场合的设计选用,风机盘管种类有:卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。风机盘管机组主要由低噪声电机、盘管等组成。目录

• 1 主要特点

• 2 工作原理

• 3 标准

• 4 中国风机盘管的历史、现状和发展

• 5 参考资料

[1]风机盘管是中央空调理想的末端产品,风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。为满足不同场合
