网络互联技术与实践第5章：交换机之间的链路聚合
计算机网络技术之五之三链路聚合配置应用介绍课件
LACP协议通过发送LACP数据包，自动协商成 员链路的状态，并自动调整聚合组的成员链路。
动态链路聚合可以提高网络的可靠性和性能， 同时可以减少人工干预。
链路聚合协议的选择
LACP（Link Aggregation Control Protocol）：基于IEEE 802
应用场景：数据中心内部网络、数据中
01
心与外部网络之间的连接 链路聚合技术：将多个物理链路聚合成 02 一个逻辑链路，提高带宽和可靠性 优势：提高网络性能、降低延迟、提高
03
网络可用性 应用案例：大型互联网公司、金融机构、 04 政府机构等数据中心网络中广泛应用
企业网络
企业内部网络：提 高带宽，降低延迟，
A
合时，需要手动配置聚合组和成
员接口。
B
静态链路聚合的优点是配置简 单，易于管理。
静态链路聚合的缺点是当某个成
C
员接口出现故障时，需要手动配
置新的成员接口来替换故障接口。
静态链路聚合的配置步骤包括：
D
创建聚合组、配置成员接口、配
置负载均衡等。
动态链路聚合
动态链路聚合是指在链路聚合组中，动态地添 加或删除成员链路。
提高网络可靠性
企业分支机构网络： 实现分支机构之间 的高速互联，提高
数据传输效率
企业数据中心网络： 提高数据中心内部 网络带宽，实现 企业云平台之间的 高速互联，提高云
服务性能
校园网络
01
校园网是学校内部 网络，用于连接各 个教学楼、实验室、
图书馆等场所。
02
校园网通常采用链 路聚合技术，提高 网络带宽和稳定性。

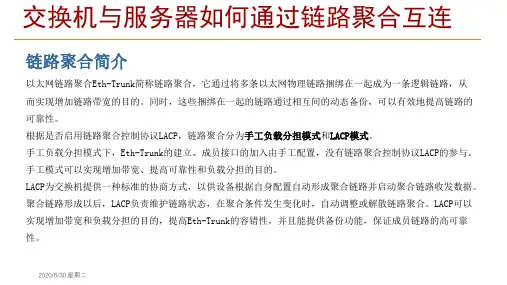

交换机与服务器如何通过链路聚合互连
多台交换机对接，配置不同VLAN
IEEE 802.3ad 动态链接 聚合
Adaptive transmit load balancing
Adaptive load balancing
LACP（链路聚合） 多台交换机对接 手工负载分担模式（链路聚合）
同一个报文服务器会复制两份分别往两条线路发送， 建议用多台交换机对接，配置不同VLAN。 链路聚合，交换机配置LACP模式
配置服务器
1、打开“网络和共享中心”，选择“更改适配器设置”
2020/6/30 星期二
配置服务器
2、在需要测试的网卡端口上单击右键，选择“属性”。
2020/6/30 星期二
配置服务器
3、选择对应网卡的服务程序，比如此处为Intel，然后单击“配置”
2020/6/30 星期二
配置服务器
4、单击分组，勾选“将此适配器与其他适配器组合”，然后再单击“新 组” ，重新命名新组，然后单击“确定”
2020/6/30 星期二
配置服务器
5、命名新组后勾选所需要的网卡端口
2020/6/30 星期二
配置服务器
6、选择需要的组类型为“IEEE 802.3ad动态链路聚合”，单击“下一步”， 继续完成配置
2020/6/30 星期二
2、配置SwitchA上的成员接口加入Eth-Trunk10。
[SwitchA] interface gigabitethernet 0/0/1 [SwitchA-GigabitEthernet0/0/1] eth-trunk 10 [SwitchA-GigabitEthernet0/0/1] quit [SwitchA] interface gigabitethernet 0/0/2 [SwitchA-GigabitEthernet0/0/2] eth-trunk 10 [SwitchA-GigabitEthernet0/0/2] quit [SwitchA] interface gigabitethernet 0/0/3 [SwitchA-GigabitEthernet0/0/3] eth-trunk 10 [SwitchA-GigabitEthernet0/0/3] quit
链路聚合技术介绍
链路聚合技术介绍
链路聚合技术是一种将多个不同链路或网络连接合并成一个更强大和可靠的连接的技术。
它旨在提高数据传输的速度和可靠性，以满足现代社会对高速网络的需求。
在过去，人们通过单一的网络连接来传输数据，这种传输方式存在一些限制，比如速度慢、容易中断等。
为了解决这些问题，链路聚合技术应运而生。
它通过同时使用多个网络连接来传输数据，从而提高了传输速度和可靠性。
链路聚合技术的工作原理是将多个网络连接合并成一个虚拟连接，使得数据可以同时通过多个连接进行传输。
这样做的好处是，即使其中一个连接出现故障，数据仍然可以通过其他连接继续传输，从而保证传输的连续性和可靠性。
链路聚合技术可以应用于多个领域，比如互联网接入、企业网络和数据中心等。
在互联网接入方面，链路聚合技术可以提供更快速的网页加载速度和更稳定的网络连接，从而改善用户的上网体验。
在企业网络方面，链路聚合技术可以提供更高的带宽和更可靠的网络连接，满足企业对数据传输的需求。
在数据中心方面，链路聚合技术可以提高数据传输的效率和可靠性，从而提升整个数据中心的性能。
总的来说，链路聚合技术是一种通过同时使用多个网络连接来提高
传输速度和可靠性的技术。
它可以应用于多个领域，提供更快速、更稳定和更可靠的网络连接。
随着科技的不断发展，链路聚合技术有望在未来得到更广泛的应用。
相信通过不断的创新和发展，链路聚合技术将为人们的生活带来更多便利和可能性。
路由交换机链路聚合

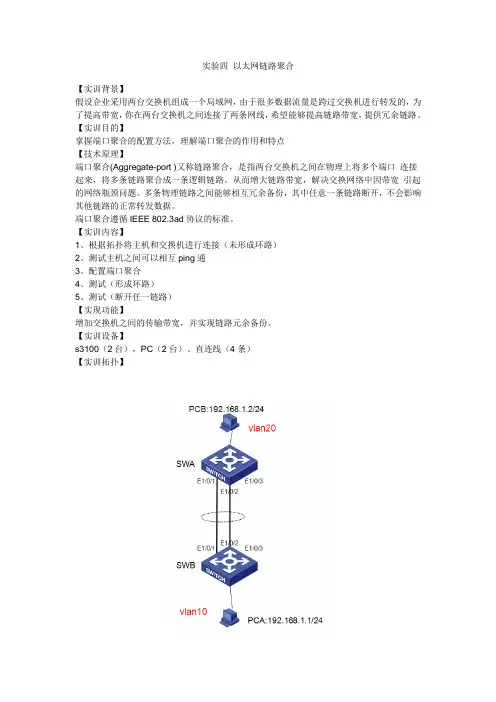

实验四以太网链路聚合【实训背景】假设企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，为了提高带宽，你在两台交换机之间连接了两条网线，希望能够提高链路带宽，提供冗余链路。
【实训目的】掌握端口聚合的配置方法，理解端口聚合的作用和特点【技术原理】端口聚合(Aggregate-port )又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。
从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。
端口聚合遵循IEEE 802.3ad协议的标准。
【实训内容】1、根据拓扑将主机和交换机进行连接（未形成环路）2、测试主机之间可以相互ping通3、配置端口聚合4、测试（形成环路）5、测试（断开任一链路）【实现功能】增加交换机之间的传输带宽，并实现链路元余备份。
【实训设备】s3100（2台），PC（2台）、直连线（4条）【实训拓扑】【实训步骤】1、在交换机SwitchA 上创建Vlan 10，并将端口划分到Vlan 10 中。
<h3c><h3c>system-view ！进入全局配置模式[h3c]sysname SwitchA[SwitchA] vlan 10 ！创建Vlan 10[SwitchA-vlan10]name caiwu ！将Vlan 10 命名为caiwu[SwitchA-vlan10] port Ethernet1/0/3 to Ethernet1/0/10 ！将端口划分到Vlan 10 [SwitchA-vlan10]quit验证测试：验证已创建了Vlan 10，并将端口已划分到Vlan 10 中SwitchA#display vlan id 102、在交换机SwitchA 上配置聚合端口。
<SwitchA>system-view[SwitchA] link-aggregation group 1 mode manua ！创建聚合接口AG1 模式为manua [SwitchA] quit[SwitchA] interface e 1/0/1 ！进入接口0/1[SWITCHA-Ethernet1/0/1]port link-type trunk ：设置为trunk模式[SwitchA-ethernet0/1] port link-aggregation group 1 ！配置接口1/0/1 属于AG1 [SwitchA] interface E 0/2！进入接口0/2[SWITCHA-Ethernet1/0/2]port link-type trunk ：设置为trunk模式[SwitchA-ethernet0/2] port link-aggregation group 1 ！配置接口1/0/2 属于AG1 [SwitchA-ethernet0/2] quit验证测试：验证接口ethernet 0/1和0/2 属于AG1[SwitchA]disp aggregatePort verbose3、在交换机SwitchB 上创建Vlan 10，并将0/10 端口划分到Vlan 10 中。
实验五：交换机链路聚合
实验五交换机链路聚合【实验名称】交换机链路聚合（802.3ad冗余备份测试）【实验目的】理解链路聚合的配置及原理。
【背景描述】假设某企业采用２台交换机组成一个局域网，由于很多据流量是跨过交换机进行传送的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在２台交换机之间采用２根网线互连，并将相应的２个端口聚合为一个逻辑端口，现要在交换机上做适当配置来实现这一目标。
【实现功能】增加交换机之间的传输带宽，并实现链路冗余备份。
【实验拓扑】SwitchA F0/1 F0/1SwitchBF0/2 F0/2【实验设备】S2126G【实验步骤】步骤１．在交换机SwitchA上创建Vlan10,并将０／５端口划分到Vlan 10中switchA#configure terminal ！进入全局配置模式switchA(config)#vlan 10 ！创廚VLAN10switchA(config-vlan)#name sales ！将其命名为salesswitchA(config-vlan)#exitswitchA(config)#interface fastethernet 0/5 !进入接口配置模式switchA(config-if)#switchport access vlan 10 ！将0/5端口划分到VLAN 10中步骤２．在交换机SwitchA 上配置聚合端口switchA(config)#interface aggregateport 1 !创建聚合接口AG1switchA(config-if)#switchport mode trunkswitchA(config-if)#exitswitchA(config)#interface range fastethernet 0/1-2 ！进入接口0/1和0/2 switchA(config-if-range)#port-group 1 ！配置接口0/1和0/2属于AG1验证测试：验证接口fastethernet 0/1和0/2属于AG1switchA#show aggregateport 1 summaryAggregatePort MaxPorts SwitchPort Mode Ports------------- -------- ---------- ------ -----------------------Ag1 8 Enabled Trunk Fa1/0/1, Fa1/0/2步骤３．在交换机SwitchB 上创建Vlan 10,并将0/5端口划分到Vlan 10中SwitchB#configure terminal ！进入全局配置模式SwitchB(config)#vlan 10 ！创建VLAN10SwitchB(config-vlan)#name sales ！将其命名为salesSwitchB(config-vlan)#exitSwitchB(config)#interface fastethernet 0/5 !进入接口配置模式SwitchB(config-if)#switchport access vlan 10 ！将0/5端口划分到VLAN 10中步骤４．在交换机SwitchB 上配置聚合端口SwitchB(config)#interface aggregateport 1 !创建聚合接口AG1SwitchB(config-if)#switchport mode trunk ！SwitchB(config-if)#exitSwitchB(config)#interface range fastethernet 0/1-2 ！进入接口0/1和0/2 SwitchB(config-if-range)#port-group 1 ！配置接口0/1和0/2属于AG1步骤５．验证当交换机之间的一条链路断开时，PC1与ＰＣ2仍能互相通信c:\ping 192.168.10.20 -t【注意事项】只有同类型端口才能聚合为一个端口。

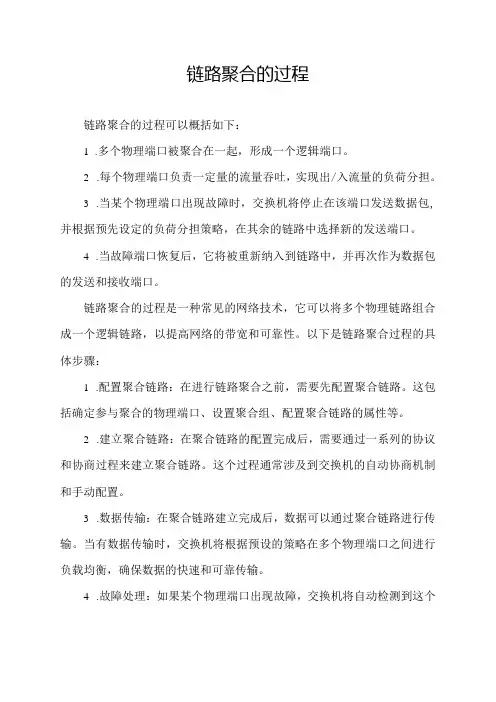

链路聚合的过程
链路聚合的过程链路聚合的过程可以概括如下：1.多个物理端口被聚合在一起，形成一个逻辑端口。
2.每个物理端口负责一定量的流量吞吐，实现出/入流量的负荷分担。
3.当某个物理端口出现故障时，交换机将停止在该端口发送数据包,并根据预先设定的负荷分担策略，在其余的链路中选择新的发送端口。
4.当故障端口恢复后，它将被重新纳入到链路中，并再次作为数据包的发送和接收端口。
链路聚合的过程是一种常见的网络技术，它可以将多个物理链路组合成一个逻辑链路，以提高网络的带宽和可靠性。
以下是链路聚合过程的具体步骤：1.配置聚合链路：在进行链路聚合之前，需要先配置聚合链路。
这包括确定参与聚合的物理端口、设置聚合组、配置聚合链路的属性等。
2.建立聚合链路：在聚合链路的配置完成后，需要通过一系列的协议和协商过程来建立聚合链路。
这个过程通常涉及到交换机的自动协商机制和手动配置。
3.数据传输：在聚合链路建立完成后，数据可以通过聚合链路进行传输。
当有数据传输时，交换机将根据预设的策略在多个物理端口之间进行负载均衡，确保数据的快速和可靠传输。
4.故障处理：如果某个物理端口出现故障，交换机将自动检测到这个故障，并停止在该端口发送数据。
同时，交换机将根据预设的策略在其余的链路中选择新的发送端口，以保证数据的可靠传输。
5.维护和监控：为了确保聚合链路的正常运行，需要定期进行维护和监控。
这包括检查物理端口的状态、监视数据传输的质量、定期检查配置等。
总的来说，链路聚合的过程是一个复杂的过程，需要仔细的配置和监控。
通过使用链路聚合技术，可以提高网络的带宽和可靠性，满足不断增长的网络需求。
实验一 交换机链路聚合
西安财经学院信息学院Array网络工程与实践实验报告实验名称：生成树实验实验日期：2013年09月02日实验目的：1、了解生成树协议的作用；2、熟悉生成树协议的配置。
实验设计：交换机之间具有冗余链路本来是一件很好的事情，但是它有可能引起的问题比它能够解决的问题还要多。
如果你真的准备两条以上的路，就必然形成了一个环路，交换机并不知道如何处理环路，只是周而复始地转发帧，形成一个“死循环”，这个死循环会造成整个网络处于阻塞状态，导致网络瘫痪。
采用生成树协议可以避免环路。
生成树协议的根本目的是将一个存在物理环路的交换网络变成一个没有环路的逻辑树形网络。
IEEE802.1d 协议通过在交换机上运行一套复杂的算法STA （spanning-tree algorithm），使冗余端口置于“阻断状态”，使得接入网络的计算机在与其他计算机通讯时，只有一条链路生效，而当这个链路出现故障无法使用时，IEEE802.1d 协议会重新计算网络链路，将处于“阻断状态”的端口重新打开，从而既保障了网络正常运转，又保证了冗余能力。
下图为实验时的操作内容图和拓扑结构：设备配置记录：网线连接：步骤：一、正确连接网线，恢复出厂设置之后，做初始配置交换机A：switch#configswitch(Config)#hostname switchAswitchA(Config)#interface vlan 1switchA(Config-If-Vlan1)#ip address 192.168.1.1 255.255.255.0switchA(Config-If-Vlan1)#no shutdownswitchA(Config-If-Vlan1)#exitswitchA(Config)#交换机B：switch#configswitch(Config)#hostname switchBswitchB(Config)#interface vlan 1switchB(Config-If-Vlan1)#ip address 10.1.157.101 255.255.255.0switchB(Config-If-Vlan1)#no shutdownswitchB(Config-If-Vlan1)#exitswitchB(Config)#二、“PC1 ping PC2 –t ”观察现象1、ping不通；2、所有连接网线的端口的绿灯很频繁地闪烁，表明该端口收发数据量很大，已经在交换机内部形成广播风暴。
交换机与服务器如何通过链路聚合互连
交换机对接服务器案例
配置步骤
配置交换机
1、在SwitchA上创建Eth-Trunk10并配置为LACP模式。
<HUAWEI> system-view [HUAWEI] sysname SwitchA [SwitchA] interface eth-trunk 10 [SwitchA-Eth-Trunk10] mode lacp [SwitchA-Eth-Trunk10] quit
用多台交换机对接
针对IPv4流量的接收负载均衡，交换机 配置手工负载分担模式。
交换机对接服务器案例
配置案例
如图所示，交换机SwitchA与服务器对接， 服务器的网卡适配器为Intel(R)的，并且通 过多网卡聚合，来提高带宽、增加可靠性。
配置思路
1、在SwitchA上配置链路聚合，聚合模式为 LACP。
Adaptive load Pagbea4lancing
LACP（链路聚合） 多台交换机对接
手工负载分担模式（链 路聚合）
所绑定的网卡的IP都被修改成相同的MAC 地址，需要通过聚合口对接 一个接口处于主状态 ，一个接口处于从 状态，所有流量都在主链路上处理，交 换机接口划在同一个VLAN中 手工负载分担模式是通过源MAC和目的 MAC做负载分担 同一个报文服务器会复制两份分别往两 条线路发送，建议用多台交换机对接， 配置不同VLAN。 链路聚合，交换机配置LACP模式
Round-robin policy
Active-backup policy
手工负载分担模式（链 路聚合）
划分同一个VLAN
Load balancing Broadcast
交换机端口链路聚合
交换机端口链路聚合交换机端口链路聚合描述：链路聚合就是将交换机上多个端口物理上连接起来，逻辑捆绑在一起。
1、形成较大宽带的端口。
2、实现负载分担，并提供冗余链路下面使用华为交换机进行配置步骤讲述一：配置手工负载分担模式链路聚合示例图1. 配置手工负载分担模式链路聚合组网图SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，创建Eth-Trunk接口并加入成员接口，为VLAN间通信提供较大的链路带宽及一定的冗余度，保证数据传输和链路的可靠性。
操作步骤配置前链路端口先不物理连接端口或将端口Shutdown，避免出现广播风暴。
在SwitchA创建Eth-Trunk接口并加入成员接口。
SwitchB配置与SwitchA类似，不再赘述。
<HUAWEI> system-view [HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3[SwitchA-Eth-Trunk1] quit创建VLAN并将接口加入VLAN。
SwitchB配置与SwitchA类似，不再赘述。
[SwitchA] vlan batch 10 20[SwitchA] interface gigabitethernet 0/0/4[SwitchA-GigabitEthernet0/0/4] port link-type trunk[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10[SwitchA-GigabitEthernet0/0/4] quit[SwitchA] interface gigabitethernet 0/0/5[SwitchA-GigabitEthernet0/0/5] port link-type trunk[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20[SwitchA-GigabitEthernet0/0/5] quit配置Eth-Trunk1接口允许VLAN10和VLAN20通过[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] port link-type trunk[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20配置Eth-Trunk1的负载分担方式，。
链路聚合实验报告
一、实验目的1. 了解链路聚合的基本概念和原理。
2. 掌握二层链路聚合的配置方法。
3. 熟悉链路聚合在实际网络中的应用场景。
二、实验环境1. 交换机：两台H3C S5700交换机2. 网线：直通网线若干3. 计算机终端：2台三、实验步骤1. 拓扑搭建：将两台交换机通过网线连接，并连接一台计算机终端用于配置和测试。
2. 配置交换机：1. 在交换机SW1上：- 创建链路聚合组：`system-view`，`link-aggregation group 1 mode manual`。
- 将接口加入聚合组：`interface GigabitEthernet 0/0/1`，`link-aggregation group 1`。
- 创建VLAN：`vlan 10`。
- 将接口划入VLAN：`interface GigabitEthernet 0/0/1`，`port vlan 10`。
- 将接口设置为trunk模式：`interface GigabitEthernet 0/0/1`，`port trunk allow-pass vlan 10`。
2. 在交换机SW2上：- 配置与SW1一致的链路聚合组、VLAN和trunk模式。
3. 测试链路聚合：1. 在计算机终端上配置IP地址，并确保与交换机SW1的VLAN 10在同一网段。
2. 使用ping命令测试计算机终端与另一台计算机终端之间的连通性。
四、实验结果与分析1. 链路聚合成功：在配置完成后，使用ping命令测试计算机终端之间的连通性，结果显示连通性良好，说明链路聚合配置成功。
2. 带宽提升：链路聚合将多个物理接口聚合为一个逻辑接口，从而提高了链路的带宽。
在实际应用中，可以根据需要配置链路聚合组中的端口数量，以实现更高的带宽。
3. 故障备份：链路聚合支持故障备份功能，当其中一个链路出现故障时，其他链路可以自动接管流量，保证网络的稳定性。
五、实验结论1. 链路聚合是一种提高网络带宽和稳定性的有效方法。
交换机聚合状态
交换机聚合状态
在计算机网络中，交换机（Switch）的聚合状态通常是指端口聚合（Port Aggregation），也称为链路聚合（Link Aggregation）或端口绑定（Port Bonding）。
这是一种技术，允许将多个物理网络端口（通常是以太网端口）捆绑在一起，以增加带宽、提高网络可用性和提供冗余。
交换机聚合状态的一些关键点包括：
1.带宽增加：通过将多个端口绑定成一个聚合组（Aggregation Group），可以将它们的带宽叠加在一起，从而增加总体带宽。
这对于处理大量数据流量或提供高性能网络连接非常有用。
2.负载均衡：聚合状态允许网络流量在多个物理链路之间均匀分布，从而避免某个链路过载，提高了网络的负载均衡性能。
3.冗余性：通过配置冗余聚合组，即使一个链路或端口发生故障，仍然可以保持网络连接。
这提高了网络的可用性，减少了中断时间。
4.故障转移：当一个链路或端口发生故障时，流量可以自动切换到其他正常工作的链路，而不会中断网络连接。
这有助于提供无缝的网络体验。
5.配置和管理：聚合状态通常需要在交换机上进行配置和管理，以确保正确的链路绑定和冗余性。
不同厂家的交换机可能有不同的聚合协议，如IEEE 802.3ad（LACP）或静态聚合等。
6.物理连接：在实施聚合状态时，通常需要使用特定的物理链路和交换机端口。
这些链路通常应该具有相同的速率和双工模式。
聚合状态是大型企业网络和数据中心中常见的技术，它有助于提高网络性能、可用性和冗余性。
在配置和管理聚合状态时，网络管理
员需要考虑网络拓扑、设备兼容性和故障恢复策略等因素。
交换机链路聚合的拓扑
交换机链路聚合的拓扑1. 引言1.1 概述概述部分的内容可以描述交换机链路聚合的背景和基本概念。
概述:交换机链路聚合（Link Aggregation）是一种网络设备间连接的方式，通过将多个物理链路捆绑成一个逻辑链路，提高网络带宽和可靠性。
在传统的以太网中，每个物理链路只能传输一条数据流，如果网络流量过大，单条链路可能无法满足需求，导致网络拥塞和传输故障。
而采用链路聚合技术，可以将多条链路合并为一个高带宽的逻辑链路，实现并行传输，提高网络的传输能力和可靠性。
链路聚合基于IEEE标准802.3ad，也被称为IEEE802.3ad链路聚合协议或者以太网聚合。
该协议定义了链路聚合控制协议（LACP）和链路聚合控制器（LAC）之间的通信规范，用于协调多个物理链路之间的数据传输。
通过协商和管理链路聚合组（LAG），可以实现链路的动态增加和减少，使得网络的带宽和可用性能够根据实际需求进行动态调整。
链路聚合可以应用于各种网络拓扑结构中，包括局域网（LAN）和广域网（WAN）。
在企业网络中，链路聚合可以用于构建高可用性和高带宽的核心交换机和服务器之间的连接，提供更稳定和高效的数据传输。
同时，链路聚合也可以在数据中心、云计算和大规模网络中起到关键作用，提升网络性能和可管理性。
本文将深入探讨交换机链路聚合的拓扑结构、工作原理和实现方式。
接下来的章节将逐步介绍链路聚合的基本概念和相关技术，包括链路聚合组的配置和管理、链路状态监测和故障恢复机制等。
最后，通过总结和展望，我们将展示链路聚合技术在网络领域的应用前景和发展趋势。
1.2 文章结构文章结构部分是对整篇文章的结构进行介绍和解释，它将读者引导进入正文的内容。
在本篇文章中，文章结构部分可以包括以下内容：标题：文章结构介绍：本节将对本文的结构进行介绍，主要包括引言、正文和结论三个部分，并简要说明它们的作用和内容。
1. 引言：引言部分为本文的开篇，主要介绍了本文的研究背景、意义和目的。
网络互联技术与实践第5章：交换机之间的链路聚合
5.2.1以太信道（EtherChannel）概念
400Mb
核心层
400Mb 400Mb 400Mb
分布层
图5.2使用以太通道的网络配置
5.2.1以太信道（EtherChannel）概念
Catalyst 3750交换机堆叠
Catalyst 3750交换机堆叠 Channel group1 Switch 1 Switch A StackWise Port Connections Switch 2 Switch A
5.2.1以太信道ቤተ መጻሕፍቲ ባይዱEtherChannel）概念
100/1000 Ethernet 1
100/1000 Ethernet 2 100/1000 Ethernet 3 EthernChannel
100/1000 Ethernet 4
100/1000 Ethernet 5 100/1000 Ethernet 6 100/1000 Ethernet 7 100/1000 Ethernet 8
EthernChannel
图5.1 以太通道技术
5.2.1以太信道（EtherChannel）概念
以太信道技术主要应用于以下场合： 交换机与交换机之间的连接：分布层交换机到核心层交 换机或核心层交换机之间。 交换机与服务器之间的连接：集群服务器采用多网卡与 交换机连接提供集中访问。 交换机与路由器之间的连接：交换机和路由器采用端口 聚合可以解决广域网和局域网连接瓶颈。 服务器与路由器之间的连接：集群服务器采用多网卡与 路由器连接提供集中访问。特别是在服务器采用端口聚合 时，需要专有的驱动程序配合完成。
5.2.4 以太信道配置
2. 配置LACP以太信道
要配置交换机端口使其进行LACP协商，可使用下列 命令： Switch(config)#lacp system-priority priority Switch(config)#interface type mod/num Switch(config-if)#channel-protocol lacp Switch(config-if)#channel-group number mode [on | passive | active] Switch(config)#lacp system-priority priority
计算机网络技术 项目五之任务三：链路聚合的配置及应用
项目五：搭建局域网
第三节：链路聚合的配置及应用
本章内容
• 什么以太网通道 • 以太网通道的配置
以太网通道的定义
• 端口聚合将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起， 形成一个拥有较大宽带的端口，形成一条干路，可以实现均衡负载，并提供 冗余链路。
•
以太网通道的定义
配置一个AP 的流量平衡算法：
• 配置以太网通道负载均衡
– Switch(config) # port-channel load-balance dst-ip|dst-mac|src-dst-ip|src-dst-mac|srcmac
显示aggregate port
• 可以在特权模式下显示AP 设置
• aggregate port （以下简称AP），符合IEEE802.3ad标准。它可以把多个端 口的带宽叠加起来使用，比如全双工快速以太网端口形成的AP 最大可以达到 800Mbps，或者千兆以太网接口形成的AP最大可以达到8Gbps。
•
以太网通道
802.3ad的主要优点
1、链路聚合技术（也称端口聚合）帮助用户减少了这种压力。 2、802.3ad的另一个主要优点是可靠性。 3、链路聚合标准在点到点链路上提供了固有的、自动的冗余性。
– show etherchannel summary
总结
• 什么以太网通道 • 以太网通道的配置
配置aggregate port
• 配置二层aggregate port • 配置三层aggregate port
配置二层aggregate port
• 将该接口加入一个AP
– Switch#configure terminal – Switch(config) # interface interface-id – Switch(config-if-range)#channel-group channel-group-id mode on
交换机链路聚合配置
【参数】
agg-id：汇聚组ID，取值范围为1～28。 【例】在系统视图下，将以太网端口Ethernet1/0/1加入汇聚 组1。 [H3C -Ethernet1/0/1] port link-aggregation group 1 3、开启/关闭当前端口的LACP协议 【命令】lacp enable
①在SwitchA上使用display link-aggregation interface ethernet1/0/1命令查看端口ethernet1/0/1汇聚情况，将对端交换 机状态值Remote记录下来。
②验证端口聚合口SwitchA以太网端口Ethernet1/0/1的链路状态配成trunk 类型，并允许vlan all通过。完成后用display current-configuration interface命令查看端口，检查除Ethernet1/0/1外的汇聚组的成员 是否自动继承了主端口的配置。
1、分别使用两台交换机的以太网端口Ethernet1/0/1 、Ethernet1/0/2作为聚合端口。
2、交换机端口的速率为100 Mbps,双工模式工作在 全双工状态。
3、验证链路冗余备份的实现。
二、拓扑结构
【实验设备】
H3C系列交换机S3100-16C-SI、S3100-16TP-EI
【实施过程】
undo lacp system-priority 【视图】系统视图 【参数】 system-priority：系统优先级，取值范围为0～65535。 【例】在系统视图下，设置系统优先级为64。 [H3C] lacp system-priority 64
实验05 交换机的链路聚合
三、 实验设备
1、 DCS-3926S 交换机 2 台 2、 PC 机 2 台 3、直通网线 4-8 根
四、实验拓扑图
五、实验内容
在交换机 A 和交换机 B 上分别划分两个基于端口 的 VLAN：VLAN100，VLAN200。 VLAN 端口成员 100 5~8 200 9~16 TRUNK SA 1-2 SB 3-4 使得交换机之间VLAN100 的成员能够互相访问， VLAN200的成员能够互相访问； VLAN100 和 VLAN200 成员之间不能互相访问。 PC1 和 PC2 的网络设置为：
端口 0/0/1-2 trunking 0/0/3-4 trunking 交换机 A0/0/15 交换C2。
设置IP注意以下的3点：
1、本地连接的所有配置均不能修改（除非 课堂强调） 2、能够修改的只能是本地连接2的设置 3、测试中使用的IP地址段只能使用2~254 段的地址。 例如：192.168.2.* 255.255.255.0 不能使用192.168.2.* 255.255.255.0
实验5
交换机生成树协议 及 交换机链路聚合
王鸿运
一、实验目的
1、 了解链路聚合技术的使用场合； 2、 熟练掌握链路聚合技术的配置。
二、实验环境
两个实验室分别使用一台交换机提供 20 多个信息点，两个实验室的 互通通过一根级联网线。每个实验室的信息点都是百兆到桌面。两个 实验室之间的带宽也是 100M，如果实验室之间需要大量传输数据， 就会明显感觉带宽资源紧张。当楼层之间大量用户都希望以 100M传 输数据的时候，楼层间的链路就呈现出了独木桥的状态，必然造成网 络传输效率下降等后果。 解决这个问题的办法就是提高楼层主交换机之间的连接带宽，实现的 办法可以是采用千兆端口替换原来的 100M 端口进行互联，但这样无 疑会增加组网的成本，需要更新端口模块，并且线缆也需要作进一步 的升级。另一种相对经济的升级办法就是链路聚合技术。顾名思义， 链路聚合，是将几个链路作聚合处理，这几个链路必须是同时连接两 个相同的设备的，这样，当作了链路聚合之后就可以实现几个链路相 加的带宽了。比如，我们可以将 4 个 100M 链路使用链路聚合作成一 个逻辑链路，这样在全双工条件下就可以达到 800M的带宽，即将近 1000M 的带宽。这种方式比较经济，实现也相对容易。
探究交换机链路聚合的实际案例
探究交换机链路聚合的实际案例探究交换机链路聚合的实际案例1. 引言交换机链路聚合（Link Aggregation）是一种网络技术，它通过将多条物理链路绑定为一条逻辑链路来增加带宽、提高网络吞吐量和可靠性。
在实际应用中，交换机链路聚合可以发挥重要的作用，特别是在需要高速、可靠的网络连接时。
本文将通过探究几个实际案例，解析交换机链路聚合的应用和优势。
2. 案例一：企业数据中心在企业数据中心，网络连接的性能和可靠性对业务运行至关重要。
传统上，企业数据中心使用单个链路连接交换机和服务器，但这种设计存在带宽瓶颈和单点故障的风险。
通过使用交换机链路聚合技术，管理员可以将多个链路绑定为逻辑链路，实现带宽的叠加和冗余。
这样一来，企业数据中心可以同时实现更高的带宽和更强的容错能力，提高业务连通性和可靠性。
3. 案例二：校园网络校园网络通常需要处理大量的网络流量，包括学生和教职员工的数据传输、在线教育和视频流等。
对于校园网络来说，交换机链路聚合是一个强有力的工具，可以提供更大的带宽和更好的负载均衡。
通过将多条链路绑定为一条逻辑链路，可以将网络流量分散到多个链路上，避免单条链路资源的过度使用和拥塞。
这对于提高用户的网络体验和满足校园网络的高带宽需求非常有帮助。
4. 案例三：云计算中心在云计算中心，交换机链路聚合是实现高性能和高可靠性的关键技术之一。
云计算中心需要处理大量的数据传输和复杂的计算任务，对网络连接的要求非常高。
通过使用交换机链路聚合，云计算中心可以在物理链路故障时使用冗余链路，保障云服务的可用性。
链路聚合还可以提供更大的带宽，满足用户对高速数据上传和下载的需求。
5. 总结和观点交换机链路聚合在实际案例中展现出了其重要性和优势。
无论是企业数据中心、校园网络还是云计算中心，链路聚合都可以提供更高的带宽、更好的负载均衡和更强的容错能力。
在构建大规模网络时，管理员应该考虑采用链路聚合技术，以提高网络的性能和可靠性。
IP网络实验 交换机链路聚合配置
A．创建链路聚合组
S1(config)#interface smartgroup1
B．添加端fei_1/1、fei_1/2到smartgroup1，并设置端口的链路聚合模式为active
S1(config)#interface fei_1/7
S1(config-if)#smartgroupp 1 mode active
Switch(config)#interface fei_1/3
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#vlan 20
Switch(config-vlan)#switchport pvid fei_1/5-6
S1(config-if)#exit
S1(config)#interface fei_1/8
S1(config-if)#smartgroupp 1 mode active
S1(config-if)#exit
C．设置smartgroup1的VLAN链路类型为Trunk或Hybrid
S1(config)#interface smartgroup1
西安邮电学院
实验报告
课题名称：IP网络初级实验
实验名称：交换机链路聚合配置
小组成员：
实验地点：
实验日期：2012年5月28日
指导老师：
1.目的
本实验要求掌握链路聚合原理，掌握交换机链路聚合的配置和使用。
2．实验环境
实验拓扑图如下：
3．实验主要步骤及内容
交换机1和交换机2通过聚合端口相连，由2个物理端口聚合而成。本次实验主要内容是静态聚合的配置。
交换机链路聚合技术原理及配置介绍
交换机链路聚合技术原理及配置介绍交换机链路聚合技术原理及配置介绍一、 一、 链路聚合技术介绍链路聚合技术介绍以太网链路聚合简称链路聚合，它通过将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。
同时，这些捆绑在一起的链路通过相互间的动态备份，可以有效地提高链路的可靠性。
如下图所示，Device A与Device B之间通过三条以太网物理链路相连，将这三条链路捆绑在一起，就成为了一条逻辑链路Link aggregation 1，这条逻辑链路的带宽等于原先三条以太网物理链路的带宽总和，从而达到了增加链路带宽的目的；同时，这三条以太网物理链路相互备份，有效地提高了链路的可靠性。
链路聚合示意图二、 二、 两种聚合技术两种聚合技术（一） （一） 端口聚合协议（PAg 端口聚合协议（PAg p， C isco 专有协议）端口聚合协议（PAgp，Port Aggregation Protocol），这是Cisco独有的协议。
可以很容易地在有EtherChannel能力的端口间，自动建立Fast EthernetChannel和Gigabit EtherChannel连接，该协议具有学习相邻端口组动态和信息的能力。
PAgp是EtherChannel的增强版，它支持在EtherChannel上的Spanning Tree和Uplink Fast功能，并支持自动配置EtherChannel的捆绑。
Uplink Fast也是Cisco交换机技术，能够保证交换机在几秒钟内快速从失败中恢复。
（二） （二） 链路汇聚控制协议（LAC 链路汇聚控制协议（LAC P，IEEE802.3a d）LACP（Link Aggregation Control Protocol，链路聚合控制协议）是一种基于IEEE802.3ad标准的、能够实现链路动态聚合与解聚合的协议。
LACP协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路聚合控制协议数据单元）与对端交互信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.2.3 以太信道协商协议
开（on） 用户可配 置模式 关（off） 自动（auto） 希望（desirable）
5.2.3 以太信道协商协议
2. 链路聚合控制协议 链路聚合控制协议是一种基于标准的协议，可替代 PagP，它是由IEEE 802.3ad（链路聚合）定义的。交换 机通过具有以太信道功能的端口交换LACP分组。 如果希望使用LACP处理通道，可以使用active和 passive两种模式。在LACP中，要启动自动的以太信道 配置，至少需要将链路的一端配置成Acitvie模式来启动 通道，因为处于passive模式的端口只会被动地响应初始 化请求，而不会发起LACP数据包。
第5章：交换机之间的链路聚合
5.1 任务描述 随着实验中心学生机房计算机数量的增加，学生在使用 网络的过程中，实验中心的交换机的核心交换机之间的连接 采用100Mbps，在网络访问高峰阶段实验中心和核心交换机 之间的网络流量比较大，已经超过了100Mbps，成为一个瓶 颈，如何提高实验中心和核心交换机的网络带宽呢？ 目前通常采用的办法是升级网络系统，将快速以太网升 级到吉比特以太网，这样实验中心和核心交换机之间的网络 带宽达到了1000Mbps，但这样就需要更换核心交换机和实验 中心的交换机，成本较高，经常检测发现，高峰阶段实验中 心和核心交换机之间的网络流量一般在150Mbps到250Mbps 之间。那有没有其它的解决方案呢。这时有人提出了能不能 采用交换机之间链路聚合的方式来提高交换机之间的连接带 宽呢？
第5章：交换机之间的链路聚合
5.2 相关知识
5.2.1以太信道（EtherChannel）概念 5.2.2 以太信道的帧分配和负载均衡 5.2.3 以太信道协商协议
5.2.4 以太信道配置的指导原则
5.2.5 以太信道配置
5.2.6 以太信道故障排除
5.2.1以太信道（EtherChannel）概念
5.2.4 以太信道配置
1. 配置PagP以太信道
要配置交换机端口使其进行PagP协商（默认配置），可 使用下列命令： Switch(config)#interface type mod/num Switch(config-if)#channel-protocol pagp Switch(config-if)#channel-group number mode [on|off|auto［non-silent］| desirable [non-silent]] 要指定在组成以太信道的链路之间实现负载均衡（帧分配） 技术，需要使用如下命令： switch (config)#port-channel load-balance ?
EthernChannel
图5.1 以太通道技术
5.2.1以太信道（EtherChannel）概念
以太信道技术主要应用于以下场合： 交换机与交换机之间的连接：分布层交换机到核心层交 换机或核心层交换机之间。 交换机与服务器之间的连接：集群服务器采用多网卡与 交换机连接提供集中访问。 交换机与路由器之间的连接：交换机和路由器采用端口 聚合可以解决广域网和局域网连接瓶颈。 服务器与路由器之间的连接：集群服务器采用多网卡与 路由器连接提供集中访问。特别是在服务器采用端口聚合 时，需要专有的驱动程序配合完成。
5.2.1以太信道（EtherChannel）概念
400Mb
核心层
400Mb 400Mb 400Mb
分布层
图5.2使用以太通道的网络配置
5.2.1以太信道（EtherChannel）概念
Catalyst 3750交换机堆叠
Catalyst 3750交换机堆叠 Channel group1 StackWise Port Connections Switch 1 Switc2. 配置以太信道的负载均衡
Method值 Src-ip Dst-ip Src-dst-ip Src-mac Dst-mac Src-dst-mac src-port Dst-port Src-dst-port 散列输入 源IP地址 目的IP地址 源和目的IP地址 源MAC地址 目的MAC地址 散列算法 位 位 XOR 位 位 交换机型号 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500/3750/3560/2970 6500/4500 6500/4500 6500/4500
10G以太信道（10Gigabit EtherChannel）
5.2.1以太信道（EtherChannel）概念
以太信道能从组合将2～8条标准的以太链路（最高 160Mb/s）到一条逻辑信道，到组合将2～8条快速以太链 路（最高1.6Gb/s）到一条逻辑信道，再到组合将2～8条 10G以太链路（最高160Gb/s）到一条逻辑信道。 以太信道将2～8条链路捆绑为一组逻辑链路，如图 5.1所示。并且当捆绑的链路中有一条出现故障时，以太信 道能继续运行，以及当故障链路恢复后能重新将其加入到 捆绑链路中。以太信道常与以太网Trunk同时使用，并且 支持IEEE802.1Q和ISL两种以太网trunk技术。
Switch 1 StackWise Port Connections Switch 2 Switch 3
Channel group1
Switch A
Switch 3 图5.4堆叠交换机上的以太网通道示例
图5.3单一交换机上的以太网通道示例
5.2.2 以太信道的帧分配和负载均衡
1. 在以太信道中分配流量 以太信道中的 流量以确定的方式 在各条捆绑的链路 之间分配。然而， 负载不一定在所有 链路之间平均分配， 散列 算法 相反，将根据散列 算法的结果将帧转 发到特定链路上。
源IP地址 目标IP地址
源IP地址和目标IP地址的组合
源MAC地址和目标MAC地址 的组合 TCP/UDP端口号
5.2.2 以太信道的帧分配和负载均衡
2. 配置以太信道的负载均衡
对MAC地址或IP地址执行散列运算，还可以只对源地址、 目标地址或两者执行散列运算。要指定在以太信道的链路之间 分配帧的方法，在全局配置模式下使用如下命令： Switch(config)#port-channel load-balance method 默认配置是使用源IP地址与目标IP地址进行异或运算 （Src-dst-ip）。Catalyst3750和3560默认使用src-mac进行第 2层交换。如果在以太信道上使用第3层交换，将总是使用Srcdst-ip，即它是不可配置的。 选择均衡方法时，应使用变化最大的，还要考虑网络使用 的编制类型。如果大部分数据流都是IP分组，根据IP地址或 TCP/UDP端口号进行负载均衡是合理的。
5.2.3 以太信道协商协议
1. 端口聚合协议 交换机通过支持以太信道的端口交换PagP分组。本 地交换机标识邻居、获悉其端口组功能把将其同自己的端 口组功能进行比较。邻居设备ID和端口组功能相同的端口 捆绑在一起，形成一条双向的点到点的以太信道链路。 PagP只在配置的静态VLAN中或中继模式相同的端 口上建立以太信道。如果某个被捆绑的端口发生变化， PagP将动态地修改以太信道参数。
5.2.3 以太信道协商协议
（1）将以太信道内的所有端口指定到同一个VLAN，或者 将其都配置为trunk端口；如果将以太信道配置为trunk，在以 太信道内所有的端口上配置相同的trunk模式。在以太信道内的 各端口上配置不同的trunk模式会引起意想不到的结果；在 trunking以太信道内，通道内所有端口上支持的VLAN的范围相 同。如果各个端口支持的VLAN范围不相同，即使设为Auto或 者Desirable模式，端口也不会形成以太信道； （2）不要将以太信道内的端口置为动态VLAN端口，这会 严重影响交换机的性能；具有GARP，GVRP或者QOS配置不同 的端口不会形成以太信道；如果一个端口上配置了对广播的限 制，将广播限制配做以通道内所有端口百分比为单位的限制.如 果使用“包每秒”形式的广播限制，则在超过广播限制的1秒钟 内，单播数据包可能丢失； （3）启动安全策略的端口不能形成以太信道，对于以太信 道内的端口，不能启动端口上的安全功能；
5.2.4 以太信道配置
2. 配置LACP以太信道
要配置交换机端口使其进行LACP协商，可使用下列 命令： Switch(config)#lacp system-priority priority Switch(config)#interface type mod/num Switch(config-if)#channel-protocol lacp Switch(config-if)#channel-group number mode [on | passive | active] Switch(config)#lacp system-priority priority
5.2.1以太信道（EtherChannel）概念
100/1000 Ethernet 1
100/1000 Ethernet 2 100/1000 Ethernet 3 EthernChannel
100/1000 Ethernet 4
100/1000 Ethernet 5 100/1000 Ethernet 6 100/1000 Ethernet 7 100/1000 Ethernet 8
源和目的 MAC 地 XOR 址 源端口号 位 目的端口号 源和目的端口号 位 XOR
5.2.3 以太信道协商协议
以太信 道协商 协议
端口聚合协议（PAgP，Port Aggregation Protocol）,它是Cisco的专用解决方案
链路聚合控制协议（LACP，Link Aggregation Control Protocol），它是基于 IEEE 802.3ad标准的。
