35kV变压器耐压试验试验方案
35kV电缆耐压试验方法
35kV电缆耐压试验方法近年来，橡塑电缆特别是交联聚乙烯电缆得到了充分的发展，在中压等级基本取代了绝缘纸电缆和油电缆。
为了检查电缆的抗压强度好坏，因此需要对电缆进行绝缘耐压试验。
通过耐压试验可以有效的检查出电缆绝缘中的气泡、机械损伤等局部缺陷，反映出出电缆绝缘老化、受潮等情况。
根据试验电压的不同，电缆耐压试验又分为直流耐压试验和交流耐压试验（工频交流耐压和超低频耐压）。
1、通过直流耐压试验可以检查出电缆绝缘中的气泡、机械损伤等局部缺陷，通过直流泄漏电流测量可以反映绝缘老化、受潮等缺陷，从而判断绝缘状况的好坏。
但是根据国内外一些运行经验表明，如果对交联聚乙烯电缆施加直流电压，直流耐压试验在绝缘中的应力分布与实际交流运行电压在绝缘中的应力分布是不同的。
前者主要按电阻分布，后者主要按电容分布，所以直流耐压试验并不能反映交联聚乙烯电缆的故障及实际运行情况；直流耐压试验不仅不能有效地发现交联聚乙烯电缆绝缘中的水树枝老化现象等绝缘缺陷，而且由于空间电荷的作用，还容易造成高压电缆在交流情况下某些不会发生问题的地方，在进行直流高压试验后，投运不久即发生过程中被击穿；直流耐压试验时，电缆缺陷部分发生闪络或击穿可能会危害到其他正常的电缆和接头的绝缘部分；直流耐压试验有积累效应，将加速绝缘的老化，缩短其使用寿命。
因此中压电缆不宜采用直流耐压试验！2、通过施加交流试验电压，可以弥补电缆直流耐压试验的不足，并且可以有效地鉴别正常绝缘的绝缘水平。
测量电缆的交流耐压试验最常用的设备是变频串联谐振耐压装置，串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L 和试品C 串联谐振，谐振电压即为加到试品上电压。
由于电缆为容性负载，需要很大的试验容量，导致试验变压器体积太大，搬运比较困难。
因此也不宜采用串联谐振耐压装置！3、除串联谐振耐压之外，还以采用超低频耐压试验装置进行电缆的交流耐试验。
35kv工频耐压试验标准
35kv工频耐压试验标准一、试验电压标准在35kv工频耐压试验中，试验电压应当达到标准要求的数值。
一般情况下，试验电压为35kv，持续时间为1分钟。
在特殊情况下，如气温较低时，试验电压可适当降低，但不应低于25kv。
二、试验频率标准工频耐压试验的频率应当符合标准要求。
通常情况下，工频耐压试验的频率为50hz，这是电网系统的常用频率。
在特殊情况下，如需要进行容性负载试验时，可以采用移相器等设备将试验频率调整为60hz。
三、试验时间标准工频耐压试验的时间应当符合标准要求。
一般情况下，试验时间为1分钟，这是为了模拟实际运行情况而设定的时间。
在特殊情况下，如需要进行更长时间的试验时，应当采取相应的安全措施并严格遵守试验时间规定。
四、试验设备标准工频耐压试验所使用的设备应当符合标准要求。
一般包括变压器、高压开关、电容器、电抗器、绝缘子等设备。
在选择试验设备时，应当考虑设备的容量、电压等级、精度等因素，以确保试验结果的准确性和可靠性。
五、试验安全标准在进行工频耐压试验时，应当严格遵守安全规定并采取相应的安全措施。
首先，应当设置安全隔离带和警示标志，并确保试验区域无人员和设备；其次，应当配备专业的试验人员和安全设备，如绝缘手套、绝缘靴、放电棒等；最后，在试验过程中应当密切关注设备的运行情况，发现异常情况及时进行处理。
六、试验操作标准在进行工频耐压试验时，应当按照规定的操作流程进行。
首先，应当检查试验设备是否连接正确、完好无损；其次，应当按照规定的电压等级和时间进行试验操作；最后，在试验结束后应当及时将试验设备断电并清理现场。
七、试验结果判定标准工频耐压试验结果的判定应当根据实际情况而定。
一般情况下，如果试品未发生闪络或击穿等现象，且试验后检查设备无明显损伤和异常现象，则认为试验合格。
但是，在特殊情况下，如试品出现放电现象或设备损伤时，应当根据具体情况进行处理或重新进行试验。
35kv工频耐压试验标准
35kv工频耐压试验标准一、引言工频耐压试验是电力设备安装和运行过程中必不可少的一项工作，它对电力设备的绝缘性能进行了全面和准确的评估，确保设备在高电压下运行时能够安全可靠地工作。
本文将详细介绍35kv工频耐压试验的标准要求，以及测试过程中需要注意的事项。
二、测试对象35kv工频耐压试验适用于各类电力设备，包括但不限于变压器、断路器、绝缘子等。
测试时应保证设备处于正常使用环境，并且已完成所有安装和接地工作。
三、标准要求1. 电压水平：测试电压应按照设备的额定电压选取，通常为额定电压加上10%。
2. 试验时间：设备工频耐压试验的试验时间应满足以下要求：a. 变压器：不小于60秒；b. 断路器：不小于30秒；c. 绝缘子：按照相关产品标准确定。
3. 试验波形：试验波形应为正弦波。
4. 试验电流：对于不同的设备类型，试验电流的要求不同，具体应按照相关标准执行。
四、测试过程1. 设备准备：在进行35kv工频耐压试验前，应确保设备正常运行，并对其进行必要的预处理工作，如除尘、清洗等。
2. 试验接线：按照设备的接线示意图，正确接线并进行绝缘处理，确保试验过程中不会发生漏电事故。
3. 试验设置：根据设备类型和试验要求，设置好试验电压、试验时间以及试验波形，并进行试验前的检查和确认。
4. 试验操作：将试验电压逐渐升高到设定值，并保持一段时间，观察设备的绝缘状况和试验过程中是否出现异常情况。
5. 结果判定：根据设备的试验结果，结合相关标准要求，判断设备的耐压性能是否合格，并做相应的记录和处理。
五、注意事项1. 安全第一：在进行35kv工频耐压试验时，必须严格遵守相关的安全操作规程，确保操作人员的人身安全。
2. 设备保护：在试验过程中，应注意设备的绝缘状况，如发现绝缘击穿或绝缘老化等情况，应立即停止试验并进行必要的维修或更换。
3. 数据准确性：试验过程中应确保测量数据的准确性，使用符合要求的测试仪器和设备，并按照标准的要求进行记录和保存。
35KV变电站试验方案
35KV变电站试验方案本试验依据《Q/SDG电力设备交接和预防性试验规程》一、35KV站部分1、16000KVA变压器二台2、35KV-SF6开关二台3、35KV电缆二根4、35KV避雷器、PT二组5、35KV综保、6KV综保各二组警告：35KV一线、二线电缆头上有电，必须按电业安全规程进行具体的保证安全的组织措施和技术措施。
1、变压器试验1．1 直流电阻测量连同有载分接开关1．2 绝缘电阻测量1．3 绕组连同套管tgδ1.4 绝缘油试验1．5 直流泄漏电流测量1．6 有载分接开关过渡电阻测量1．7 中性点接地电阻、流比试验1．7．1直流电阻测量1．7．2绝缘电阻测量1．7．3交流耐压（32KV/1分）1．7．4流比：绝缘电阻、交流耐压26KV/1分）1．8 变压器油色谱分析及水分分析2、SF6开关试验2．1 绝缘电阻测量2．2 交流耐压试验，极与极、极对地（出厂试验电压80%，68KV）2．3 回路电阻测量2．4 机械特性（弹跳时间、合闸时间、分闸时间、相间分闸时间）3、35KV电缆试验3．1 绝缘电阻测量3．2 直流耐压试验（78KV/5分）4、避雷器4．1 绝缘电阻测量4．2 直流1MA电压及0.75U1MA下的泄漏电流测量5、综合保护按试验报告的定值校验6、接地电阻测量7、35KV侧母线（100KV/1/分）分相试验二、6KV侧1、6KV开关试验1．1开关回路电阻测量2．2绝缘电阻测量1．3开关极与极、极对地交流耐压试验（32KV/1分）1．4 机械特性（弹跳时间、合闸时间、分闸时间、相间分闸时间）2、6KV一、二段母排试验（6KV侧母线32KV/1分）分相试验3、各高压开关至变压器电缆试验4、综合保护校验（按试验报告定值校验）5、金属氧化锌避雷器试验5．1 绝缘电阻测量5．2 直流1MA电压及0.75U1MA下的泄漏电流测量1#楼变电站（6KV电压等级）6台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》二、6KV（1#、2#进线总开关；备用开关；1#、2#压变柜；T1、T2、T3、T4、T5、T6变压器开关柜、联络柜）1、6KV开关试验2、开关回路电阻测量3、绝缘电阻测量4、开关极与极、极对地交流耐压试验（32KV/1分）二、6KV一、二段母排试验（28KV/1分）三、各高压开关至变压器电缆试验四、综合保护校验（按试验报告定值校验）五、金属氧化锌避雷器试验5．1 绝缘电阻测量5．2 直流1MA电压及0.75U1MA下的泄漏电流测量六、接地电阻测量3#楼变电站（6KV电压等级）6台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》6KV（1#、2#进线总开关；备用开关；1#、2#压变柜；T1、T2、T3、T4、T5、T6变压器开关柜、联络柜）1 6KV开关试验1．1开关回路电阻测量1．2绝缘电阻测量1．3开关极与极、极对地交流耐压试验（32KV/1分）2、6KV一、二段母排试验（28KV/1分）3、各高压开关至变压器电缆试验4、综合保护校验（按试验报告定值校验）5、金属氧化锌避雷器试验5．1 绝缘电阻测量5．2 直流1MA电压及0.75U1MA下的泄漏电流测量6、接地电阻测量1#楼二楼变电站（6KV电压等级）3台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》6KV（1#、2#进线总开关；备用开关；1#、2#压变柜；T1、T2、T3、变压器开关柜、联络柜）1 6KV开关试验1．1开关回路电阻测量1．2绝缘电阻测量1．3开关极与极、极对地交流耐压试验（32KV/1分）2、6KV一、二段母排试验（28KV/1分）3 各高压开关至变压器电缆试验4 综合保护校验（按试验报告定值校验）5 金属氧化锌避雷器试验5．1 绝缘电阻测量5．2 直流1MA电压及0.75U1MA下的泄漏电流测量6、接地电阻测量2#楼变电站（6KV电压等级）6台变压器本试验依据《Q/SDG电力设备交接和预防性试验规程》6KV（1#、2#进线总开关；备用开关；1#、2#压变柜；T1、T2、T3、T4、T5、T6变压器开关柜、联络柜）16KV开关试验1．1开关回路电阻测量1．2绝缘电阻测量1．3开关极与极、极对地交流耐压试验（32KV/1分）2 6KV一、二段母排试验（28KV/1分）3 各高压开关至变压器电缆试验4 综合保护校验（按试验报告定值校验）5 金属氧化锌避雷器试验5．1 绝缘电阻测量5．2 直流1MA电压及0.75U1MA下的泄漏电流测量6、接地电阻测量备注：1、工作日期：2011-1-1上午8：00至21：002、全体人员必须统一工作服及合格的劳防用品，持证上岗3、每个工作地点一张工作票及工作负责人4、由于晚间工作，业主提供临时用电及相关的照明5、业主须提供继电保护整定值及继电器原理图。
35kv电缆交流耐压试验标准
35kv电缆交流耐压试验标准35KV交流耐压试验标准：一、试验目的1. 为了确认电缆的电气强度，确定电缆承受35KV及以下的持久及瞬间电压无损；2. 为了证实试验样品的外护套和电子屏蔽(如有)与地线之间的电气连接是否牢固，以及可否有效地减少高电压辐射；3. 为了测知电缆在此高电压下是否能停留正常性能，足以满足电缆的正常应用要求。
二、试验环境1.）室温：应为-25℃～+40℃；2.）湿度：在正常情况下湿度不大于90%；3.）充电时，试验架上线路，包括引线及索具等，要符合国标，分布均匀，且接触良好。
三、试验方法1. 接地极方法：在电压两端各接地一极，把两极也半放到两接头一侧；2. 平衡引线方法：把整个电缆均分收缩到左右两极；3. 水平方法：将电压兆伏值提高3-5兆伏；4. 变压方法：将电压步进增至规定的测试电压。
四、试验安全1. 将测试电压保持在安全的电压及电流范围内；2. 避免高电压跳变，以及在整个耐压过程中锥形电压大幅升高；3. 完成耐压测试后，需确保电线、接头没有穿孔或裂口，没有外出电传导体碎片。
五、基本要求1. 根据所用电压等级及型号，保证每根电缆的耐压强度满足国家要求，即此种电压的无载电压耐受时间不少于：（1）35KV类电缆无载电压耐受时间：5min；（2）35KV类电缆实际电压耐受时间：15min。
2. 将两端的连接头（母插头）紧固牢固，能承受不少于规定电压耐受时间的变焦载荷；3. 不宜进行35KV及以下电压电缆短路放电测试（或称“静电放电测试”），除非调试前有确定的理由认为需要进行。
4. 试验时必须停止输送的高压变压器的电流，避免产生放电形成的电火花。
5. 对电线放电前应做出完好的使用保护措施，对特殊方面加以记载；6. 耐压测试时不宜有人在现场，以免发生意外。

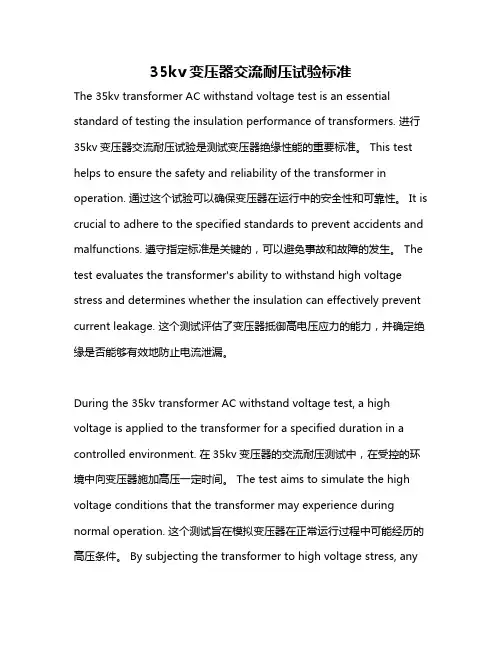

35kv变压器交流耐压试验标准
35kv变压器交流耐压试验标准The 35kv transformer AC withstand voltage test is an essential standard of testing the insulation performance of transformers. 进行35kv变压器交流耐压试验是测试变压器绝缘性能的重要标准。
This test helps to ensure the safety and reliability of the transformer in operation. 通过这个试验可以确保变压器在运行中的安全性和可靠性。
It is crucial to adhere to the specified standards to prevent accidents and malfunctions. 遵守指定标准是关键的，可以避免事故和故障的发生。
The test evaluates the transformer's ability to withstand high voltage stress and determines whether the insulation can effectively prevent current leakage. 这个测试评估了变压器抵御高电压应力的能力，并确定绝缘是否能够有效地防止电流泄漏。
During the 35kv transformer AC withstand voltage test, a high voltage is applied to the transformer for a specified duration in a controlled environment. 在35kv变压器的交流耐压测试中，在受控的环境中向变压器施加高压一定时间。
The test aims to simulate the high voltage conditions that the transformer may experience during normal operation. 这个测试旨在模拟变压器在正常运行过程中可能经历的高压条件。
35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0。
116μF，试验频率为30-300Hz,试验电压52kV.2、35kV/40MV A变压器的交流耐压试验,电容量≤0。
015F，试验频率为45—65Hz,试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV.工作环境1.环境温度：－150C–450C;2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压:108kV；27kV；4.额定电流：1A;4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％;7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30（f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护（详见变频电源部分）；11.测量精度：系统有效值1。
5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150—2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094。
1-GB1094。
6—96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。
1～2—1997《高电压试验技术》四、装置容量确定：35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0。
116μF，试验频率为30-300Hz，试验电压52kV。
频率取50Hz试验电流 I=2πfCU=2π×50×0。
116×10—6×52×103=1。
35kv电力变压器耐压试验方法
35kv电力变压器耐压试验方法1.引言1.1 概述概述35kV电力变压器作为电力系统中的重要设备之一，承担着将高电压变换为低电压，或将低电压变换为高电压的重要功能。
在实际使用中，为了确保变压器的安全可靠运行，必须进行耐压试验，以检验其是否具备耐受额定电压及其负荷条件下的长时间运行的能力。
本文将详细介绍35kV电力变压器耐压试验方法。
首先，我们将对该测试的目的、意义以及基本原理进行阐述。
接着，将逐一介绍耐压试验的具体步骤与要点。
最后，对试验结果进行总结分析，并对未来可能的研究方向进行展望。
通过本文的阅读，读者将能够全面了解35kV电力变压器耐压试验的重要性，并掌握实施该试验的必要步骤和注意事项。
同时，本文对于电力系统从业人员和相关技术人员具有一定的指导意义，有助于提高电力变压器耐压试验的实施水平，确保电力系统的安全稳定运行。
1.2 文章结构文章结构部分的内容为：本文主要分为引言、正文和结论三个部分。
引言部分主要包括概述、文章结构和目的三个方面。
首先，我们将介绍35kv电力变压器耐压试验的重要性，以及该测试方法在电力系统中的应用。
其次，我们将阐述本文的结构框架，明确各个章节的内容及其组织顺序。
最后，我们将明确本文的目的，即通过介绍35kv电力变压器耐压试验方法，提供一种可行的测试方案，以确保电力系统的稳定和安全运行。
接下来是正文部分，主要分为耐压试验方法要点1和耐压试验方法要点2两个小节。
在这两个小节中，我们将详细介绍35kv电力变压器耐压试验的具体步骤、测试仪器的选用、试验参数的设定等要点内容。
通过对耐压试验方法的详细阐述，读者可以了解到该测试的关键环节、注意事项以及使用该方法所需注意的问题，以确保测试的准确性和可靠性。
最后是结论部分，主要包括总结和展望两个方面。
在总结部分，我们将对本文所介绍的35kv电力变压器耐压试验方法进行综合归纳和总结，概括其优势和不足之处。
同时，我们还将分析测试结果的可靠性和适用性，并提出相应的改进意见。
35KV系统耐压试验方案
35KV系统耐压试验方案35KV系统耐压试验方案DAXZ-135kVA/108kV/27kV串联谐振试验装置一、被试品对象及试验要求1. 电缆10kV/300mm2，长度3000米，试验频率30-300Hz，电容量≤1.11uF，试验电压22kV。
2. 10kV变电站系统设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV。
3．电缆35kV/300mm2，长度1000米，试验频率30-300Hz，电容量≤0.19uF，试验电压52kV。
4. 35kV变电站系统设备的交流耐压试验，试验频率30-300Hz，试验电压不超过100kV。
5. 35kV/12000kVA变压器的交流耐压试验，试验频率45-65Hz，电容量≤0.012uF，试验电压不超过68kV。
二、工作环境GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定35kV，300平方毫米交联电缆1km，试验频率30~300HZ,电容量≤0.19μF，试验电压52kV。
频率取37Hz，试验电流I=2πfCU试=2π×37×0.19×10-6×52×103=2.3A对应电抗器电感量 L=1/ω2C=96H 单节电抗器电感量为96H设计四节电抗器，使用电抗器2节串联2组并联,则单节电抗器为33.75kVA/27kV/1.25A/96H验证: 1、10kV，300平方毫米交联电缆3km，试验频率30~300HZ,电容量≤1.11μF，试验电压22kV。
使用电抗器四节并联，此时电抗器电感量为L=96/4=24H试验频率f=1/2π√LC=1/(2×3.14×√24×1.11×10-6)=30.8Hz。
试验电流 I=2πfCU试 =2π×30.8×1.11×10-6×22×103=4.7A2、35kV/12000kVA变压器的交流耐压试验，试验频率45-65Hz，电容量≤0.012uF，试验电压不超过68kV。
35kv耐压试验标准
35kv耐压试验标准1.概述。
35kv耐压试验是电力设备在正常工作条件下，承受一定电压水平下的耐压性能测试。
其目的是为了验证设备在额定工作电压下的绝缘可靠性，确保设备在运行过程中不会因为电压击穿而导致事故发生。
本标准适用于35kv电力设备的耐压试验，包括但不限于变压器、断路器、隔离开关等相关设备。
2.测试条件。
35kv耐压试验应在标准大气压力下进行，环境温度应在0-40摄氏度之间。
测试设备应处于干燥、通风的环境中，确保测试过程中无任何外部干扰。
3.测试设备。
35kv耐压试验所需的测试设备包括高压发生器、电压表、电流表、绝缘电阻测试仪等。
这些设备应当符合国家标准，且在测试前应进行检测和校准，确保测试结果的准确性和可靠性。
4.测试步骤。
（1）设备准备，将待测试的35kv电力设备置于测试台上，并连接好测试设备。
（2）预热，根据设备要求，进行预热处理，确保设备处于正常工作状态。
（3）加压测试，逐步增加电压，直至达到35kv的测试电压。
在测试过程中，应监测设备的绝缘电阻、漏电流等参数，确保设备运行正常。
（4）保压，在达到35kv测试电压后，应保持一段时间，观察设备的绝缘情况和运行状态。
（5）降压，测试结束后，逐步降低电压，直至归零，将设备恢复到正常状态。
5.测试结果。
35kv耐压试验的结果应当符合国家相关标准和设备要求。
测试报告应包括设备的基本信息、测试条件、测试结果等内容，并由专业人员进行审核和签字确认。
6.注意事项。
（1）测试人员应具备相关的电气知识和操作技能，确保测试过程安全可靠。
（2）测试设备的选择和使用应符合国家标准，确保测试结果的准确性和可靠性。
（3）在测试过程中，应严格按照测试步骤进行操作，确保测试结果的有效性。
7.结论。
35kv耐压试验是电力设备运行前必不可少的一项测试，其结果直接关系到设备的安全可靠性。
通过本标准规范的测试，可以有效保障35kv电力设备的正常运行，减少事故发生的风险，对于提高电力系统的安全性和可靠性具有重要意义。
35kV电缆耐压试验方法
35kV电缆耐压试验方法近年来，橡塑电缆特别是交联聚乙烯电缆得到了充分的发展，在中压等级基本取代了绝缘纸电缆和油电缆。
为了检查电缆的抗压强度好坏，因此需要对电缆进行绝缘耐压试验。
通过耐压试验可以有效的检查出电缆绝缘中的气泡、机械损伤等局部缺陷，反映出出电缆绝缘老化、受潮等情况。
根据试验电压的不同，电缆耐压试验又分为直流耐压试验和交流耐压试验（工频交流耐压和超低频耐压）。
1、通过直流耐压试验可以检查出电缆绝缘中的气泡、机械损伤等局部缺陷，通过直流泄漏电流测量可以反映绝缘老化、受潮等缺陷，从而判断绝缘状况的好坏。
但是根据国内外一些运行经验表明，如果对交联聚乙烯电缆施加直流电压，直流耐压试验在绝缘中的应力分布与实际交流运行电压在绝缘中的应力分布是不同的。
前者主要按电阻分布，后者主要按电容分布，所以直流耐压试验并不能反映交联聚乙烯电缆的故障及实际运行情况；直流耐压试验不仅不能有效地发现交联聚乙烯电缆绝缘中的水树枝老化现象等绝缘缺陷，而且由于空间电荷的作用，还容易造成高压电缆在交流情况下某些不会发生问题的地方，在进行直流高压试验后，投运不久即发生过程中被击穿；直流耐压试验时，电缆缺陷部分发生闪络或击穿可能会危害到其他正常的电缆和接头的绝缘部分；直流耐压试验有积累效应，将加速绝缘的老化，缩短其使用寿命。
因此中压电缆不宜采用直流耐压试验！2、通过施加交流试验电压，可以弥补电缆直流耐压试验的不足，并且可以有效地鉴别正常绝缘的绝缘水平。
测量电缆的交流耐压试验最常用的设备是变频串联谐振耐压装置，串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L 和试品C 串联谐振，谐振电压即为加到试品上电压。
由于电缆为容性负载，需要很大的试验容量，导致试验变压器体积太大，搬运比较困难。
因此也不宜采用串联谐振耐压装置！3、除串联谐振耐压之外，还以采用超低频耐压试验装置进行电缆的交流耐试验。
35kV高压开关柜及母线的交流耐压试验的技术方案
.BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境0 045 –C; 1.环境温度：－15C2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》..GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定：35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
频率取50Hz-63=1.89A 10×5250π××0.116×10×试验电流 I=2πfCU=2试2C=90Hω对应电抗器电感量 L=1/设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H验证：1、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验,电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验,电容量≤0。
015F,试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30—300Hz，试验电压不超过100kV.工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90％RH；3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A;2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30—300Hz;6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min;8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30（f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度:系统有效值1。
5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150—2006《电气装置安装工程电气设备交接试验标准》DL/T 596—1996 《电力设备预防性试验规程》GB1094。
1—GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。
1～2-1997《高电压试验技术》四、装置容量确定：35kV，500mm²及以下,长度500m以下的电缆交流耐压试验，电容量≤0。
116μF，试验频率为30-300Hz，试验电压52kV.频率取50Hz试验电流 I=2πfCU=2π×50×0。
116×10—6×52×103=1.89A试对应电抗器电感量 L=1/ω2C=90H设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H 验证:1、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。
35kV-2000kVA变压器的交流耐压试验的技术方方案
BPXZ-HT-108kVA/108kV/54kV变频串联谐振试验装置一、被试品对象及试验要求1. 35kV/185mm2电缆1000m，电容量≤0.1665μF，试验频率为30-300Hz，试验电压52kV。
2. 35kV/2000kV A变压器的交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压68kV。
3．35kV开关柜，绝缘子、母线等设备的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相220V/380V电压，频率为50Hz；3.额定电压：27kV；108kV4.额定电流：4A；2A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV/185mm2电缆1km，电容量≤0.1665μF，试验频率为30-300Hz,试验电压52kV。
试验电流 I=2πfCU试 =2π×35×0.1665×10-6×52×103=1.9A对应电抗器电感量 L=1/ω2C=120H,设计四台电抗器，单节电抗器为27kVA/27kV/1A/120H验证:2．35kV/2000kV A变压器的交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压68kV。
35kv直流耐压试验标准
35kv直流耐压试验标准一、引言。
35kv直流耐压试验是电力设备在正常工作条件下所需承受的最大直流电压。
直流耐压试验是一项重要的电气安全检测项目，对于保障电力设备的安全运行具有重要意义。
二、试验目的。
35kv直流耐压试验的目的是检验电力设备在额定电压下能否正常运行，以及在正常工作条件下所需承受的最大直流电压。
通过试验，可以评估电力设备的绝缘性能和耐压能力，确保设备在正常工作条件下不会发生击穿和漏电等故障。
三、试验范围。
35kv直流耐压试验适用于各类电力设备，包括变压器、断路器、隔离开关、电缆和母线等。
试验范围覆盖了电力系统中的各种关键设备，对于保障电力系统的安全稳定运行具有重要意义。
四、试验方法。
1. 试验前准备。
在进行35kv直流耐压试验之前，需要对试验设备进行充分的准备工作。
包括检查试验设备的外观和绝缘状况，确保试验设备无损伤和污秽；检查试验设备的接线和接地情况，确保试验设备的接线正确可靠；检查试验设备的运行状态，确保试验设备处于正常工作状态。
2. 试验过程。
35kv直流耐压试验的试验过程包括设备预充电、试验电压升降、试验保压、试验结束等步骤。
在试验过程中，需要严格按照试验标准和程序进行操作，确保试验过程的安全可靠。
3. 试验结果评定。
根据35kv直流耐压试验的试验结果，对试验设备的绝缘性能和耐压能力进行评定。
根据评定结果，可以判断试验设备是否合格，以及是否符合相关的安全标准和要求。
五、试验要求。
35kv直流耐压试验的试验要求包括试验电压、试验时间、试验电流等内容。
试验要求是保障试验过程和试验结果的准确性和可靠性的重要依据。
六、试验注意事项。
在进行35kv直流耐压试验时，需要注意一些重要的试验事项。
包括试验设备的安全保护措施、试验现场的安全防护措施、试验过程中的操作规程等。
这些注意事项对于保障试验过程的安全和顺利进行具有重要意义。
七、结论。
35kv直流耐压试验是电力设备安全运行的重要保障措施，对于评估电力设备的绝缘性能和耐压能力具有重要意义。
35kV干式变压器的试验项目
FSBZJZC-10150轻型高压试验变压器
TSB(0Z0)-6150轻型高压试验变压器
交流耐压试验
1) 交接时；
2) 大修后；
3) 更换绕组后；
4) 必要时。
35kV干式电力变压器，工频耐压试验电压标准试验电压为工频60kV一分钟。
1) 宜用变频感应法。当试验电压频率等于或小于2倍额定频率时，试验时间为60秒；当试验电压频率大于2倍额定频率时，试验时间为：120×额定频率/试验频率，但不得少于15秒。
1) 用2500V 兆欧表。
2) 连接片不能拆开者可不测量。
5
YW-BCY变比组别测试仪
变压器绕组电压比
1) 交接时；
2) 更换绕组后；
3) 分接开关引
线拆装后；
4) 必要时。
1) 各相应分接的电压比顺序应与铭牌相同。
2) 额定分接电压比允许偏差为±%，其它分接的偏差应在变压器阻抗值(%)的1/10以内，但不得超过±1%。
2) 35kV全绝缘变压器，现场条件不具备时，可只进行外施工频耐压试验。
3) 电抗器进行外施工频耐压试验。
4) 35kV及以下绕组、变压器中性点应进行外施耐压试验。
4
YW-2010A直流电阻测试仪
穿芯螺栓、夹件、绑扎钢带、铁芯、线圈压环及屏蔽等的绝缘电阻
1) 交接时；
2) 大修后；
3) 必要时。
220kV及以上的绝缘电阻一般不低于500MΩ；其它变压器一般不低于10MΩ。
2) 及以下变压器，相间差别一般不应大于三相平均值的4%；线间差别一般不应大于三相平均值的2%。
3) 各相绕组电阻与以前相同部位、相同温度下的历次结果相比，不应有明显差别，其差别不应大于2%，当超过1%时应引起注意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kV变压器耐压试验试验方案
编制：
审核：
批准：
XXX公司
2010年X月X日
1、试验对象：
安装位置及调度号：
厂家：；
型号：；
额定电压：；
额定电流：
出厂工频耐受电压：；
2、试验目的：
考验被试品绝缘承受各种过电压能力的有效方法。
交流耐压试验的电压、波形、和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，能真实有效地发现绝缘缺陷。
它对判断电气设备能否继续运行具有决定性的意义，也是保证设备绝缘水平，避免发生绝缘事故的重要手段。
本次试验主要考察高压侧对低压侧及地的主绝缘情况。
3、试验设备的选择：
1、试验设备电压等级的确定。
确认被试品的试验电压值Ut（35kV油浸式变压器交接大修的试验电压为68kV；干式的为60kV），试验设备的额定电压应高于试验电压。
2、试验设备容量的确定。
根据被试品的高对低地的电容量Cx，确定试验设备的一次电流I
≥ωCxUt。
用串联谐振试验设备进行耐压时应根据试验设备的电感L和Cx计算出谐振频率f=1/2π√LC是否在试验设备的频率范围内，如不满足仪器使用条件应加必要的补偿措施。
4、规范性引用文件：
电气设备进行交流耐压试验及局部放电试验应符合GB50150-91《电气装置安装工程电气设备交接试验标准》和DL/T 474.4-2006《现场绝缘试验实施导则交流耐压试验》，同时满足《华北电网有限公司电力设备交接和预防性试验规程（2008版）》的要求。
电气设备交流耐压试验安装全部完成、常规特性试验全部结束且试验合格后方可进行，对油浸式变压器要注意在耐压前油的各式试验均合格。
5、组织措施及安全技术措施（准备工作）：
1、试验人员严格遵守《国家电网公司电力安全工作规程》及现场标准
化作业指导书（卡）。
2、试验现场装设安全围栏，试验时应有专人看守，试验人员进入现场
必须戴安全帽，高空作业必须系好安全带。
3、试验前检查试验设备，确保各部件正常，各项保护功能正常，做好
试验仪器设备的防雨、防晒的措施。
4、试验回路接线，设专人检查无误后方可通电试验。
5、试验时，被试品周围有关设备应可靠接地。
6、试验人员应听从指挥，不得擅自操作，改接线或试验结束后，不要
马上靠近或接近高压设备，待悬挂接地线后，确保残余电荷释放安
全后，方可进行工作。
7、确认被试品与系统有明显断开点，经验电确认无电并挂接地线后方
能在被试品上进行工作。
8、试验现场应设围栏，并挂标示牌；
9、确认被试变压器铁芯可靠接地。
高压侧短路接高压，低压侧短路接
地。
10被试品周围应有多人检视，防止在被试品异常时，及时定位。
5、交流耐压的原理接线
6、工序流程（试验步骤）
7、试验过程中注意事项：
1、被试绕组首尾端短接接高压，非被试绕组短路接地。
2、应测量试验电压的峰值，除以√2作为试验电压值。
3、升压必须从零开始，切不可冲击合闸。
8．试验结果的判定
1、按照试验方案，被试品承受规定的试验电压值、1min无击穿放电现象，认为耐压试验通过。
2、试验过程中，应时刻注意电压电流表的变化情况。
若发生击穿放电的现象，可以根据被试品放电量和放电引起的声、光、电、化学等各种效应进行判断。
在排除外部原因后，假若电压升到上次放电电压值或低于上次放电值时再次发生击穿放电现象，应立即终止耐压试验，进行绝缘检查，检查处理完毕后，方可重新进行耐压试验。
3、耐压后，应用测量试验相绝缘电阻，与耐压前绝缘电阻值相比应无明显的差别。
或做空载、介损试验与耐压前无明显差别。
9．后期工作应符合下列要求：
1、试验工作中发现不合格的被试品应以书面形式向上级领导汇报，合格先临时
口头汇报，最后以提交的正式报告为准。
2、检查被试品，并恢复至试验前的状态。
