城镇排水管道非开挖修复更新工艺
给排水管道非开挖垫衬法再生修复施工工法
给排水管道非开挖垫衬法再生修复施工工法给排水管道非开挖垫衬法再生修复施工工法一、前言给排水管道是城市基础设施的重要组成部分,为了保障其正常运行和长期使用,给排水管道的维修和修复工作非常重要。
传统的给排水管道修复方式通常需要进行开挖施工,这不仅影响了城市交通和环境,而且成本较高。
为了避免这些问题,给排水管道非开挖垫衬法再生修复施工工法应运而生,它能够在不开挖管道的情况下进行修复,具有较高的实用性和经济性。
二、工法特点给排水管道非开挖垫衬法再生修复施工工法具有以下特点:1. 高效节约:修复工法不需要开挖管道,减少了施工过程对城市交通和环境的影响,节约了施工时间和成本。
2. 高质量:采用专用的材料进行垫衬修复,能够有效修补管道的损坏部分,恢复其原有的使用功能,保证了修复的质量。
3.适应性强:可以修复各种材质、各种规格的给排水管道,适用范围广泛。
4. 环保可持续:非开挖修复方式减少了对土壤和地下水的污染,达到了环保的效果,而且修复后的管道寿命也较长。
三、适应范围给排水管道非开挖垫衬法再生修复施工工法适用于以下情况:1. 损坏程度较轻:对于管道的轻微破损、渗漏和破裂,能够进行有效修复。
2. 材质多样:适用于各种材质的给排水管道,如水泥管、铸铁管、塑料管等。
3. 规格灵活:能够修复各种规格的管道,无论是大口径还是小口径。
4. 便捷可行:适用于城市居民小区、工业区、商业区等各种场所,能够满足不同使用环境下的维修需求。
四、工艺原理给排水管道非开挖垫衬法再生修复施工工法的理论依据和实际应用主要基于以下几个关键技术措施:1. 垫层材料选择:选择适合给排水管道修复的材料,如环氧树脂系列,能够提供良好的附着性和抗腐蚀性。
2. 表面处理:在进行修复前,对管道表面进行清洗和处理,确保垫层材料与管道表面的粘合性。
3. 施工方式:采用喷涂或涂刷的方式将垫层材料均匀地涂覆在管道内壁上,形成一层平整的修复层。
4. 固化和硬化:待修复层干燥后,对其进行固化和硬化处理,使其具有较高的强度和耐用性。
城镇排水管道非开挖修复更新工程技术规程
城镇排水管道非开挖修复更新工程技术规
程
对于城镇排水管网的修复和更新,一直以来采用的是传统的开挖工程,但是这种工程的实施投入非常大,往往会给城镇带来较大的损失,因此,为了更有效地修复和更新城镇排水管网,技术上需要探索非开挖修复技术。
非开挖修复技术,是指在城镇排水管网修复更新过程中,不需要开挖,而是利用现有管道进行修复更新,从而节省投入、规避损失。
非开挖修复技术的实施,需要依据相关技术规程,才能保证技术的质量和安全性。
首先,非开挖修复技术的实施,必须遵守当地城市政策和规定,确保工程安全。
其次,非开挖修复技术实施前,应当进行现场勘察,包括管道状况、施工现场环境、管道材质等,以有效确定施工方案。
此外,在施工过程中,也应当加强监督,以确保施工质量,避免出现施工质量问题。
最后,非开挖修复技术的实施,需要对施工结果进行检测,以确保施工质量合格。
总之,要想做好城镇排水管道非开挖修复更新工程,必须充分遵守相关技术规程,以保证施工质量,确保城镇排水管网能够正常运行。

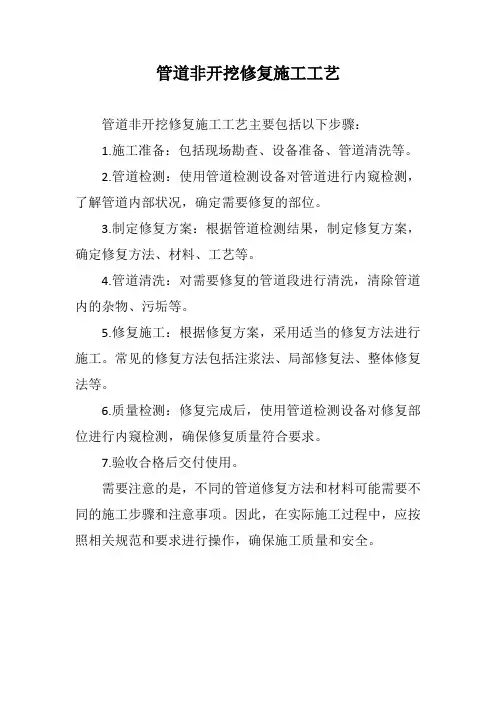

管道非开挖修复施工工艺
管道非开挖修复施工工艺
管道非开挖修复施工工艺主要包括以下步骤:
1.施工准备:包括现场勘查、设备准备、管道清洗等。
2.管道检测:使用管道检测设备对管道进行内窥检测,了解管道内部状况,确定需要修复的部位。
3.制定修复方案:根据管道检测结果,制定修复方案,确定修复方法、材料、工艺等。
4.管道清洗:对需要修复的管道段进行清洗,清除管道内的杂物、污垢等。
5.修复施工:根据修复方案,采用适当的修复方法进行施工。
常见的修复方法包括注浆法、局部修复法、整体修复法等。
6.质量检测:修复完成后,使用管道检测设备对修复部位进行内窥检测,确保修复质量符合要求。
7.验收合格后交付使用。
需要注意的是,不同的管道修复方法和材料可能需要不同的施工步骤和注意事项。
因此,在实际施工过程中,应按照相关规范和要求进行操作,确保施工质量和安全。
非开挖修复工艺简介.pptx-1
紫外线光固化-施工工艺01
紫外线光固化-施工工艺 紫外线光固化
施工流程
捆绑材料
固定扎头
组装UV灯架
紫外线固化
紫外线光固化-施工工艺 紫外线光固化
施工流程
CCTV操作台
验收视频资料收集
固化效果
留样送检
紫外线光固化-高科技施工设备 备
高度模块化固化车
紫外线固化灯组 CCTV机器人
紫外线光固化-内衬材料
中的硫化氢所造成的腐蚀。管道底部的腐蚀是由
于水的影响。
接口材料脱落
接口材料如橡胶圈、沥青、水泥等类似的材料进 入管道。悬挂在管道底部的橡胶圈会造成运行方 面的重大问题。
支管暗接
支管未通过检查井直接侧向接入主管内。
病害管道——功能缺陷
沉积
杂质在管道底部沉淀淤积。管道内的油脂、有机物或泥沙 沉淀物减少了横截面面积。有软质和硬质两种。
技术特点
1、无需注浆 2、环刚度达12000N/m2以上 3、具有耐磨抗腐蚀性能
1、工期短 2、施工风险较低 3、占用场地小
应用场景
1、适用于DN1600及以下管道 2、可应用于有20°以下弧度的管道
1、适用于DN600及以下的管道 2、适用于大部分工况 3、不适用钢带波纹管
病害管道治理——常用局部修复方式
1、施工时间较长; 1、占地范围小,施工时间短;
2、交通道路占用较多; 2、夜间施工,对交通基本不会产生影响;
3、产生粉尘、噪音等污染、破坏植被,影响文明城市建设; 3、施工中不产生二次污染;
4、施工中有较大隐患破坏供水、电力、通信、燃气等管线 4、能适用于大多数排水管道
5、管道埋深越深,费用越高
1、新建管道存在大量接口,极易再次发生管节处渗漏病害 2、新建管道没有抗腐蚀能力 3、新建管道环刚度较低
城镇排水管道非开挖修复更新工艺
城镇排水管道非开挖修复更新工艺[摘要]:文章对城镇排水管道非开挖修复更新工程技术提出政工程施工中地下管线损坏的原因进行了分析,并介绍各种常见的地下管线保护方法。
[关键词]:城镇排水管道非开挖修复更新一、概述:目前我国排水管道损坏修复方法均是采用开挖重新埋管的方法进行修复,不仅工序复杂且造成交通瘫痪等负面影响较大。
管道非开挖修复方法整体优势在于修复的负面影响小,修复所占用场地比较小,对地面、交通、环境以及周围地下管线等等的影响很微弱。
因此推广非开挖修复技术在排水管道修复领域的运用势在必行。
二、管道非开挖修复技术管道非开挖修复技术主要为以下步骤:管道检测管道状态评估修复方法选择对管道进行修复竣工(一)、管道检测技术1、电视检测(CCTV检测):采用闭路电视系统进行管道检测的方法((Closed Circuit Television Inspection)简称CCTV检测)2、声纳检测(Sonar Inspection): 采用声波探测技术对管道内水下状况进行检测的方法。
3、管道潜望镜检测(Pipe Quick View Inspection):采用声波探测技术对管道内水下状况进行检测的方法。
4、传统方法检测1)目视检测;2)简易工具检测;3)潜水检测;(二)、管线状态评估(1)一般规定:管道评估工作宜采用计算机软件进行。
当缺陷沿管道纵向的尺寸小于1m时,长度按1m计算。
管道评估以管段为最小评估单位。
对多个管段或区域管道进行检测时,应列出各评估等级管段数量占全部管段数量的比例。
连续检测长度超过5km的,管道的缺陷等级应采用加权评价法作总体评估。
表1 缺陷等级分类表结构性缺陷的名称及代码破裂(PL),2)变形(BX),3)错位(CW),4)脱节(TJ),5)渗漏(SL),6)腐蚀(FS),7)脱落(TL),8)支管暗接(AJ),9)异物侵入(QR),10)蛇形起伏(QF)功能性缺陷名称、代码1)沉积(CJ),2)结垢(JG),3)障碍物(ZW),4)树根(SG),5)坝头(BT),6)浮渣(FZ)表2 结构性缺陷等级与分值(三)、非开挖管道修复技术1、牵引法施工方法牵引玻纤内衬管经过破损的管道,对内衬进行固化后对管道进行固化修复。
城镇排水管道非开挖修复技术
1 总则1.0.1 为使城镇给水管道非开挖修复更新工程做到技术先进、安全可靠、经济合理、保证质量,减少对环境的影响,制定本规程。
1.0.2 本规程适用于城镇给水管道非开挖修复更新工程的设计、施工及验收。
1.0.3 城镇给水管道非开挖修复更新工程的设计、施工及验收,除应符合本规程的规定外,尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 非开挖修复更新工程trenchless rehabilitation and re-newal 采用不开挖或少开挖地表的方法进行管道修复更新的工程。
2.1.2 不锈钢内衬法stainless steel lining以不锈钢材料作为内衬进行管道修复的方法。
2.1.3 喷涂法spray lining通过机械离心喷涂、人工喷涂、高压气体旋喷等方法,将水泥砂浆、环氧树脂等内衬浆液喷涂到管道内壁,形成内衬层的管道修复方法。
2.1.4 局部修复localized repair对原有管道内的局部漏水、破损、腐蚀和坍塌等进行修复的方法。
2.1.5 结构性缺陷structural defect管道结构遭受损伤,影响强度、刚度和结构稳定性的缺陷。
2.1.6 功能性缺陷functional defect管道结构未受损伤,只影响过流能力、水质的缺陷。
2.1.7 非结构性修复non-structural rehabilitation管道内、外部压力完全由原有管道本体承受的修复工艺。
2.1.8 半结构性修复semi-structural rehabilitation原有管道承受外部土压力、动荷载和内部水压,内衬管道承受外部水压和真空压力的修复工艺。
2.1.9 结构性修复structural rehabilitation管道内、外部压力全部由内衬管道承受的修复工艺。
2.2 符号2.2.1 尺寸dh——原有管道中缺口或孔洞的最大直径;Dmax——原有管道的最大内径;Dmin——原有管道的最小内径;Dn——内衬管道计算直径;DE——原有管道平均内径;DI——内衬管内径;D0——内衬管道外径;H——管道敷设深度;Hw——管顶以上地下水位高度;L——工作坑长度;R——管材允许弯曲半径;SDR——管道的标准尺寸比;t——内衬管道壁厚。
地下排水管道非开挖破拆回拉更新修复施工工法
地下排水管道非开挖破拆回拉更新修复施工工法一、前言在城市化进程加速的今天,许多地下管道需要更新或修缮。
地下管道破裂或老化后,会对城市的供水、排水、通讯等基础设施造成影响。
然而,由于地下管道埋设在地下,使用传统的开挖方式进行修缮,不仅费时费力,而且对城市交通、环境、社会影响较大。
因此,地下排水管道非开挖破拆回拉更新修复施工工法应运而生。
二、工法特点地下排水管道非开挖破拆回拉更新修复施工工法是一种可以节省时间和费用的管道修理工法。
它的主要特点如下:1. 非开挖:该工法不需要挖掘地面,避免破坏地面,减少对城市交通和环境的影响。
2. 管道破拆、回拉更新修复工艺:该工法通过管道破拆回拉更新修复的工艺,将破损的管道拆除,回拉新管道进行覆盖。
3. 施工简单:该工法施工过程简单便捷,只需要一些简单的机器设备和工具即可。
三、适应范围地下排水管道非开挖破拆回拉更新修复施工工法适用于危及城市供水、排水、通讯等基础设施的地下排水管道的更新修复。
同时,该工法还适用于城市交通繁忙的地区,因为它的施工过程对交通影响较小。
四、工艺原理地下排水管道非开挖破拆回拉更新修复施工工法的相关技术措施如下:1. 管道调查:在确定需要更新或修缮地下管道时,要首先进行管道调查。
调查时,要找出破损、变形、老化等原因,并确定更新或修缮范围和方式。
2. 工艺方案设计:根据调查结果设计施工工艺方案,包括进行管道破拆回拉更新修复的具体方式、使用的器材、施工队伍、施工时间表和施工安全措施等。
3. 管道破拆:根据工艺方案,在地下排水管道上用切割机将破损部分切断,用卡爪将破损的管道拉起。
4. 新管道制造:将新的管道按照工艺方案要求制造并运输到地下管道的修缮现场。
5. 管道回拉更新修复:根据工艺方案,将新的管道回拉到地下管道内,并进行修缮。
需要在新管道的接口处进行密封,以防渗漏。
修理后的新管道可以恢复正常使用。
五、施工工艺1. 准备工作:施工前需要对地下管道进行调查,并完成相应的工艺方案设计。
排水管道Ⅲ级结构破损非开挖快速修复施工工法
排水管道Ⅲ级结构破损非开挖快速修复施工工法排水管道Ⅲ级结构破损非开挖快速修复施工工法一、前言排水管道是城市基础设施的重要组成部分,但随着使用时间的增长,管道结构可能会出现不同程度的破损。
传统的排水管道修复方式通常需要开挖、拆除和重新铺设管道,不仅工期长,而且对生活交通造成很大的影响。
为了解决这个问题,排水管道Ⅲ级结构破损非开挖快速修复施工工法应运而生。
二、工法特点排水管道Ⅲ级结构破损非开挖快速修复施工工法具有以下特点:1)无需开挖:该工法通过特殊的修复材料和工艺,可以在不破坏地表的情况下进行修复。
2)施工快速:相比传统的开挖修复方式,非开挖修复工艺大大缩短了施工周期,节约了时间和人力成本。
3)使用寿命长:修复后的管道结构具有良好的耐久性和抗压能力,能够承受长时间的使用和压力。
4)环境友好:非开挖修复方式减少了对周围环境的破坏,降低了施工过程中产生的噪音和粉尘,对周边居民和生态环境更加友好。
三、适应范围排水管道Ⅲ级结构破损非开挖快速修复施工工法适用于以下场合:1)城市排水管道破损:包括下水道、雨水管道、污水管道等各种类型的排水管道。
2)管道破损区域不深:工法适用于Ⅲ级结构破损,即不影响管道正常使用功能的轻微破损。
3)破损范围较小:适用于局部破损区域,而不是整个管道的修复。
四、工艺原理排水管道Ⅲ级结构破损非开挖快速修复施工工法的工艺原理如下:1)评估与准备:根据实际情况评估破损程度和修复难度,选择合适的修复材料和施工工艺。
2)净化与处理:对受损管道进行清洁、净化和处理,确保修复材料能够粘附在管道表面。
3)施工工艺:采用特殊的修复材料,常见的有环氧树脂修复材料、聚氨酯修复材料等。
4)固化与检验:修复材料施工完成后进行固化和检验,检验结果合格后,恢复管道正常使用。
五、施工工艺排水管道Ⅲ级结构破损非开挖快速修复施工工法的各个施工阶段如下:1)现场勘测:对破损管道进行现场勘测,确定破损程度和位置。
2)清洁准备:清洗和净化破损管道,去除附着物和污垢,确保修复材料能够粘附在管道表面。
排水管道非开挖修复工艺
排水管道非开挖修复工艺排水管道非开挖修复工艺一、水泥砂浆填料法1、工艺要求(1)管件的损坏情况:1)管件应局部损坏,小于管径的2/3;2)损坏的部分可承受至少5MPa的压力;3)管件的锥形连接头部分应完整、良好,不能有裂缝和虫孔。
(2)承受坍落试验的砂浆填料类型:1)砂浆填料类型:C30砂浆;2)砂浆填料的原料:C30砂浆混合料,由水泥、砂、混合物和助剂构成;3)砂浆填料混合比例:每立方米用水泥450公斤、砂1000至1300公斤,混合物用量按水泥的用量的4/3计算,助剂用量2%~3%; 4)坍落试验:坍落试验应达到不超过24cm。
(3)施工要求:1)基础处理:现有管件应清洗接缝处,测量倾斜、量出管径和管长;2)桩模孔的预制、取模和封堵:a. 根据损坏程度、管径和长度,制作高度大于管径1.5m的桩模孔;b. 将现有管件取模,再以桩模孔固定;c. 现有管件彻底封闭,以免砂浆填料流失;3)砂浆填料搅拌、投料和填充:a. 将水泥、砂和混合物按照配比搅拌均匀,加入助剂;b. 将搅拌均匀的砂浆填料投入桩模孔;c. 砂浆填料内部填充后,外面覆盖一层砂浆凝结剂;4)支撑整理:a. 将支撑材料放入桩模孔,并整理整齐;b. 砂浆填料上放置现浇混凝土支撑;c. 将支撑材料承受砂浆填料的重量,防止砂浆渗漏;5)砂浆填料固化:a. 把砂浆填料固化后,再将其表面覆盖一层砂浆凝结剂;b. 支撑结构上覆盖现浇混凝土,保证填料固定。
二、蒸汽热处理法1、工艺要求(1)除去管件的损坏部分,保留完整的锥形头部分;(2)管件内部清洗,将砂灰等杂物洗净;(3)将蒸汽热处理法设备(例如喷射管件)放置在修复部位,完成蒸汽热处理。
2、工艺流程(1)清理:除去管件破损处的残块,并热水清洗管件内部;(2)测量:确定管件的损坏面积、管径和管长;(3)蒸汽热处理:将蒸汽热处理器的管头放置在破损部位,将温度控制在150℃,将破损部位的温度控制在200℃,以此达到焊接效果,净化管件和管道;(4)完成修复:修复完成后,可行压力试验,确保管件质量。
城镇排水管道施工非开挖修复工艺应用
城镇排水管道施工非开挖修复工艺应用一、管道非开挖技术应用的背景及意义管道修复技术主要是随着城市基础设施的老化而出现的。
城市给排水、燃气等管道系统也像其他年久的结构一样,受到破坏的可能性也越来越大。
管道埋深较大,具有不可见性,在地面上无法了解地下管道的状况,时常毫无征兆地遭到破坏,从而造成运行中断,其中,管道业主不但要承受经济损失,而且还要承受极大的公众压力。
管道的重建不仅费用不菲,还会带来环境及社会问题。
繁忙的城市交通、环境要求、文物保护区、农作物和植被保护区以及高速公路、铁路及建筑物、河流等都要求管道业主及政府有关部门必须最大限度地减少管道建设的开挖工作量,最好是零开挖量。
因此,研究管道非开挖修复技术意义重大。
非开挖修复技术是随着城市建设规模的不断扩大,而原有的管线更新改造的方法已经不再适应或存在弊端的背景下发展起来的一种施工方法。
本章阐述了国内外非开挖修复技术的发展及国内非开挖修复需求,虽然非开挖修复技术的应用在国内起步较晚,但发展前景良好。
(一)国内排水管道的现状排水管道在城市的基础设施中占有较高的地位,同时也是城市的“地下生命线”,其功能是城市雨水、污水排放的排放。
城市排水分为生活污水、工业废水和降水等的排放,而生活污水和工业废水又总称为城市污水,排水体制有合流制和分流制两种体制。
合流制排水系统是用同一个管道排放生活污水、工业废水和雨水。
分流制排水系统则是用一个管道排放生活污水、工业废水,另一个管道排放雨水,两个管道系统是相对独立的。
随着城镇化的发展,排水管道的建设每年增加,城市地下管网的数量不断增加。
然而,从排水管道的建设和运行监测结果看,不但从最早开始建设的、使用达半个多世纪的管道出现损坏外,一些近期建设的管道也由于局部地质条件等原因出现结构性和功能性损坏现象。
与此同时,在建工程对周边已建排水管道造成影响甚至损坏的情况也时有发生,这些情况严重影响了城市排水的安全运行。
随着城市的不断扩大,许多排水管道在寿命到期的同时,也面临着用水量日益增加,排水量不断增大的现实,排水管道的负荷也越来越大。
给排水管道非开挖垫衬法再生修复施工工法(2)
给排水管道非开挖垫衬法再生修复施工工法给排水管道非开挖垫衬法再生修复施工工法一、前言给排水管道是城市基础设施的重要组成部分,正常运行对城市的生活环境和经济发展至关重要。
然而,长期使用和环境影响等因素导致管道老化、破损,给排水系统出现问题。
为了维护和修复管道的可靠性和稳定性,非开挖垫衬法再生修复施工工法应运而生。
二、工法特点该工法是在不破坏原有管道的情况下,通过内衬新的材料对管道进行修复和加固,具有以下特点:1. 无需开挖:减少了对地面和地下设施的破坏,避免了重新铺设管道带来的不便和成本。
2. 施工周期短:相比于传统的开挖修复方式,非开挖垫衬法能够节约大量时间,缩短施工周期。
3. 成本较低:减少了土方开挖、回填和复原等工程量,降低了施工成本。
4. 维护性好:修复后的管道具有良好的耐腐蚀性和耐磨损性,延长了管道的使用寿命。
5. 提高了管道的流量和传输效率,提升了流体的运输能力。
三、适应范围该工法适用于各种管道材质和直径,包括排水管道、给水管道、天然气管道等。
无论是破损、老化还是腐蚀,都可以通过非开挖垫衬法进行修复和加固。
四、工艺原理该工法的实际工程应用基于以下几个技术措施:1. 检测和评估:通过先进的检测设备对管道进行评估,确定需要修复的管段。
2. 清理和预处理:将管道内的污泥、沉积物清理干净,并对管道表面进行预处理,以保证垫衬材料的附着力。
3. 垫衬材料施工:将特殊垫衬材料塞入管道内,经过膨胀和硬化后形成新的管道内壁。
4. 后续处理:修复后的管道进行验收和检测,确保质量达到设计要求。
五、施工工艺1. 检测和评估:使用无损检测仪器对管道进行全面评估,确定需要修复的管段。
2. 清理和预处理:利用专业清洗设备清理管道内的沉积物和污垢,并对管道表面进行喷砂处理,增强附着力。
3. 垫衬材料施工:根据管道直径和材质选择相应的垫衬材料,将其注入管道内,通过充气或充水使其形成新的管道内壁。
4. 后续处理:修复后的管道进行验收和检测,确保质量达到设计要求。
排水管道非开挖修复工艺
排水管道非开挖修复工艺
排水管道非开挖修复工艺
一、基本概念
排水管道非开挖修复工艺是指在管道内没有进行开挖,而充分利用现存管内部的开口,如口、孔、通风口等充分清理修复破损管道,从而实现排水管道的非开挖改造的先进技术。
二、特点
1、有效节约工期:在不影响排水管的正常循环和安全性的前提下,有效缩短了修复工期,提高了工作效率;
2、安全可靠:该工艺不需要开挖施工,既具有一定的安全性又保证了施工质量;
3、节约成本:不需要开挖,没有土方费用,大大节省了施工成本;
4、高效率:合理设计、精心施工,可以有效提高管道的使用寿命和安全性;
5、先进环保:不开挖既节约了施工费用,也保护了现状环境,达到了环保的要求。
三、施工条件
1、现有管道完好:管道完好,腐蚀较轻,无局部损坏;
2、管道空间可见:管道空间必须可清洗,不能有杂物阻挡;
3、管道内可有效操作:管道内必须有合理的出入口,以便操作;
4、有可行的施工方法:管道内施工技术比较复杂,必须有可行
的施工方法才行;
5、施工条件合理:施工条件要合理,具有一定的安全性和施工效率;
6、管道清洗适宜:管道清洗必须适宜,且不能阻挡施工活动。
四、安全施工
1、采用专用施工工具或者工具:施工时必须采用专用施工工具,以保证施工安全;
2、预先施工安全措施:施工前应根据施工安全措施进行预防,以保证施工安全;
3、配备救护设备:施工中必须配备合适的救护设备,以便及时发现并处理安全事故;
4、确保施工质量:施工中要仔细检查,以确保施工质量,避免出现安全事故;
5、严格按照施工要求:施工中应严格按照施工要求进行,以保证施工安全;
6、安全性复查:施工完毕后应进行全面的安全性复查,以保证施工质量。
上海城镇排水管道非开挖修复更新工程技术规程
上海城镇排水管道非开挖修复更新工程技术规程一、概述1.1 本技术规程的制定目的上海作为国际大都市,城市排水系统的运行和维护是城市基础设施建设的重要组成部分。
为了提高城市排水系统的运行效率和延长管道的使用寿命,制定上海城镇排水管道非开挖修复更新工程技术规程是非常必要的。
1.2 技术规程的适用范围本技术规程适用于上海城镇排水管道非开挖修复更新工程,涉及排水管道的破损、老化和漏水等问题的处理。
二、术语定义2.1 排水管道非开挖修复更新工程是指利用无需进行地面开挖的修复更新技术,对排水管道进行维修和更新的工程。
主要涉及技术包括密封灌浆、局部充填、管道内衬管修复等。
2.2 排水管道破损是指排水管道因受到外力或其他原因造成管道内壁或管道连接部分出现破损,导致漏水或使用功能受损。
2.3 排水管道老化是指排水管道因长期使用或外界环境因素导致管道内壁材料的质量下降,使用寿命减少。
2.4 排水管道漏水是指排水管道因种种原因导致管道出现漏水现象,影响排水系统的正常运行。
三、工程要求3.1 对排水管道进行维修更新工程前,需进行排水管道全面检测,对破损、老化和漏水问题进行全面分析。
确定问题的具体位置和范围。
3.2 根据排水管道的具体问题确定具体的修复更新方案,并制定详细的工程施工方案。
包括施工工艺、资料准备、施工工期和安全措施。
3.3 施工人员必须具备相应的资质和经验,严格按照工程方案进行施工。
保证工程施工质量和进度。
3.4 完成工程后,需要进行工程验收。
对工程的质量和安全进行全面检查,确保维修更新工程符合相关标准和规范。
四、技术要求4.1 密封灌浆技术4.1.1 密封灌浆技术是对排水管道破损部分进行修复的常用技术。
通过在破损部位灌注密封剂,填充破损部位,确保排水管道完全密封。
4.1.2 密封灌浆材料必须符合国家标准,施工过程需按照相关规定进行。
4.2 局部充填技术4.2.1 局部充填技术是对管道空腔或破损部位进行局部填充的技术。
住房和城乡建设部公告第303号――关于发布行业标准《城镇排水管道非开挖修复更新工程技术规程》的公告
住房和城乡建设部公告第303号――关于发布行业标准《城镇排水管道非开挖修复更新工程技术规程》的
公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2014.01.22
•【文号】住房和城乡建设部公告第303号
•【施行日期】2014.06.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
(第303号)
关于发布行业标准《城镇排水管道非开挖修复更新工程技术规程》的公告
现批准《城镇排水管道非开挖修复更新工程技术规程》为行业标准,编号为CJJ/T210-2014,自2014年6月1日起实施。
本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。
住房城乡建设部
2014年1月22日。
城镇排水管道非开挖修复更新工程技术规程
城镇排水管道非开挖修复更新工程技术规
程
城镇排水管道非开挖修复更新工程技术规程是指在城镇排水管道系统中,采用非开挖修复更新技术更新、安装排水管道的技术规程。
由于地下排水管道系统布局复杂,在旧管道上改造、安装新管道要求极高,且施工工期长,非开挖修复更新技术出现,可在不影响正常行驶的情况下,快速、高效的完成城镇排水管道的修复更新。
非开挖修复更新技术的施工技术规程,包括管道检测、水平探测、管道维护、管道修复、管道安装等。
管道检测是确定排水管道的位置、管径、管材、管型、管道状态等,确定施工任务的前提;水平探测是确定管道水平位置,确保施工工作的准确性;管道维护是对旧管道进行清理、修补等工作;管道修复技术是在旧管道上采用砼管穿越等非开挖施工方式,实现旧管道和新管道的连接;管道安装是指在管道修复完成后,将新管道安装到管道系统中去,完成新旧管道的更新改造。
上述就是城镇排水管道非开挖修复更新工程技术规程的概要,这项技术的应用,可大大提高城镇排水管道的施工效率,减少施工影响,提升排水管道的使用性能,更好地为城市提供支持。
道路排水管网非开挖修复工艺
道路排水管网非开挖修复工艺摘要:城市给排水设施在城市现代化进程的发展中起着举足轻重的作用,是衡量现代化城市水平的重要标志之一。
城市道路部分排水管网存在各种问题,污水冒溢、雨季内涝排水不畅等问题时有发生,道路排水管网大部分位于城市交通主干道,常规开挖沟槽更换管道施工方法周期长、成本高、对生产、生活、交通等影响较大,本文从非开挖修复管道角度出发探讨研究,最低限度降低对居民生产、生活的影响。
关键词:城市排水、非开挖修复一、排水管道存在问题1.1排水管道存在问题由于管道建设或改造年限不同,建设条件限制,日常养护中的人员、技术和资金等问题,排水管道大多存在不同程度地破裂、渗漏、脱节、错位、侵蚀、积泥堵塞甚至变形塌陷等缺陷,造成管道腐蚀、老化、结构强度下降,不但寿命减少,还可能会造成财产损失、地下土壤和地下水受到污染,进而威胁正常的社会秩序,不同的管道类型问题不统一,主要有以下接种:钢筋砼管道:钢筋砼管道在水位波动和有害气体腐蚀下,容易在管道上方无水空间形成腐蚀,严重的形成空洞,导致土体塌陷。
HDPE双壁波纹管:由于管材本身质量、施工时回填材料和压实度不规范等问题,以及周边地下施工对土体扰动等因素造成管道受力条件改变,导致管道变形、破裂。
埋深较浅的管道还容易受到树根生长侵害,穿入管道。
管道接口:老旧平口砼管道采用的刚性接口、施工不规范的橡胶圈承插接口等在设施老化、受力变化等条件下,造成管道接口纵向脱节、横向错位、竖向起伏等缺陷。
检查井:检查井在长期使用中会形成抹面脱落、墙体腐蚀破坏、井体倾斜、管道接入口脱节、错位等缺陷,井盖在道路改造时可能会被掩埋,造成管理不便,管道无法清通等问题。
管道及接口变形、破裂、空洞、脱节、错位、起伏等结构性缺陷,不仅影响管道通行,还使管内水和地下水形成交换,一方面污染环境,一方面增加污水处理厂运行成本,部分管段变形和空洞严重的,更造成地面交通和安全隐患。
雨污水管道错接、管内异物穿入、堵塞、支管暗接等功能性缺陷,同样减少了管道有效过流断面,持续破坏下容易形成结构性破坏,同时大大加剧了养护管理难度。
城镇公共给排水管道非开挖修复工程技术规程
一、概述城镇公共给排水管道是城市基础设施中至关重要的一部分,它们承载着城市居民生活污水和雨水的排放任务。
然而,随着城市化进程的加快,管道老化、损坏等问题愈发凸显,给排水管道的修复和维护亟待解决。
传统的开挖方式在修复给排水管道时存在着诸多问题,比如对交通、环境、市容市貌等造成不小影响。
非开挖修复技术成为了当前城镇公共给排水管道修复的重要方向之一。
二、城镇公共给排水管道非开挖修复的意义1. 减少对市容市貌的影响:传统的开挖方式需要大规模地挖掘管道所处的区域,给周边环境和市容市貌带来不便和破坏。
采用非开挖修复技术可以减少这种影响,更好地保护城市的整体形象。
2. 降低施工成本:非开挖修复技术可以大幅降低施工过程中的人力、物力、财力等成本,对城市基础设施建设和维护的经济效益十分明显。
3. 缩短修复时间:与传统开挖方式相比,非开挖修复技术可以大大缩短修复时间,减少对周边居民及交通的影响。
4. 提高工程质量:非开挖修复技术采用了一系列先进的技术手段和设备,可以更好地确保工程质量,延长管道的使用寿命。
三、城镇公共给排水管道非开挖修复工程技术规程1. 工程前期准备非开挖修复工程前期准备包括勘查、设计和方案制定等工作。
勘查工作主要包括对管道损坏的程度、位置、空间布置和周边环境等因素进行全面的调查和评估。
设计工作则需要根据勘查结果,确定修复方案、选择合适的材料和技术手段,保证修复工程的合理性和可行性。
方案制定则需要充分考虑周边环境和市容市貌等因素,确保修复工程可以与周边环境和谐相处。
2. 施工操作规程施工操作规程是非开挖修复工程中的关键环节,它包括材料和设备的选择、施工过程中的操作流程和注意事项等。
在选择材料和设备时,需要考虑到管道的材质、损坏情况和周边环境等因素,选用合适的材料和设备进行修复工作。
在施工过程中,需要严格按照操作流程和注意事项进行操作,确保修复工程的安全和质量。
3. 质量验收规程质量验收规程是保证非开挖修复工程质量的一项重要手段。
静态破拆排水管道回拉更新非开挖修复施工工法(2)
静态破拆排水管道回拉更新非开挖修复施工工法静态破拆排水管道回拉更新非开挖修复施工工法一、前言随着城市化的快速发展,排水管道的建设和维护面临着越来越大的挑战。
传统的开挖修复方式存在高昂的费用、时间成本和交通影响等问题。
静态破拆排水管道回拉更新非开挖修复施工工法应运而生,成为一种高效、经济、环境友好的解决方案。
二、工法特点该工法采用了静态拉力回拉技术,通过改变管道的弯曲形态,使其恢复到原始的设计状态。
与传统的开挖修复方式相比,具有以下几个特点:1. 非开挖:无需对道路进行开挖,避免了交通阻塞和环境破坏。
2. 高效快速:施工过程简化,大大缩短了施工周期,减少了工程时间成本。
3.经济实惠:无需大面积开挖,降低了施工成本,并减少了后期维护费用。
4. 质量可控:施工过程中能够精确控制回拉拉力,使管道恢复至设计要求的角度和曲率,保证施工质量。
5. 大范围适用:适用于各种类型的排水管道,包括混凝土管、铸铁管和塑料管等。
三、适应范围该工法适用于各类排水管道的修复和更新,尤其是在城市道路、密集建筑区域和地下管网复杂的情况下更显优势。
无论是破损、老化、变形还是施工缺陷,均可通过静态破拆排水管道回拉更新非开挖修复施工工法进行解决。
工法的原理是通过施加静态拉力实现管道的回拉更新。
具体而言,工艺包括以下几个步骤:1. 管道检测与评估:对管道进行全面检测与评估,确定破损位置和程度。
2. 回拉设备准备:准备好回拉设备,包括静态拉力机和相应的辅助工具。
3. 管道定位:通过定位系统确定破损管道的准确位置。
4. 准备回拉点:在管道两侧选定回拉点,设置固定点和导向点,确保回拉拉力得以传递。
5. 施加回拉力:通过静态拉力机施加拉力,使管道逐渐恢复至设计要求的位置。
6. 检测验收:在回拉过程中进行实时监测和调整,确保管道恢复到正确的位置。
五、施工工艺施工过程中的各个阶段具体如下:1. 管道准备:清理管道表面,确保不受堵塞或附着物影响,为回拉操作做好准备。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
城镇排水管道非开挖修复更新工艺
[摘要]:文章对城镇排水管道非开挖修复更新工程技术提出政工程施工中地下管线损坏的原因进行了分析,并介绍各种常见的地下管线保护方法。
[关键词]:城镇排水管道非开挖修复更新
一、概述:
目前我国排水管道损坏修复方法均是采用开挖重新埋管的方法进行修复,不仅工序复杂且造成交通瘫痪等负面影响较大。
管道非开挖修复方法整体优势在于修复的负面影响小,修复所占用场地比较小,对地面、交通、环境以及周围地下管线等等的影响很微弱。
因此推广非开挖修复技术在排水管道修复领域的运用势在必行。
二、管道非开挖修复技术
管道非开挖修复技术主要为以下步骤:
管道检测管道状态评估修复方法选择对管道进行修复竣工
(一)、管道检测技术
1、电视检测(CCTV检测):采用闭路电视系统进行管道检测的方法((Closed Circuit Television Inspection)简称CCTV检测)
2、声纳检测(Sonar Inspection): 采用声波探测技术对管道内水下状况进行检测的方法。
3、管道潜望镜检测(Pipe Quick View Inspection):采用声波探测技术对管道内水下状况进行检测的方法。
4、传统方法检测
1)目视检测;2)简易工具检测;3)潜水检测;
(二)、管线状态评估
(1)一般规定:
管道评估工作宜采用计算机软件进行。
当缺陷沿管道纵向的尺寸小于1m时,长度按1m计算。
管道评估以管段为最小评估单位。
对多个管段或区域管道进行检测时,应列出各评估等级管段数量占全部管段数量的比例。
连续检测长度超过
5km的,管道的缺陷等级应采用加权评价法作总体评估。
表1 缺陷等级分类表
结构性缺陷的名称及代码
破裂(PL),2)变形(BX),3)错位(CW),4)脱节(TJ),5)渗漏(SL),6)腐蚀(FS),7)脱落(TL),8)支管暗接(AJ),9)异物侵入(QR),10)蛇形起伏(QF)
功能性缺陷名称、代码
1)沉积(CJ),2)结垢(JG),3)障碍物(ZW),4)树根(SG),5)坝头(BT),6)浮渣(FZ)
表2 结构性缺陷等级与分值
(三)、非开挖管道修复技术
1、牵引法施工方法
牵引玻纤内衬管经过破损的管道,对内衬进行固化后对管道进行固化修复。
应用领域
CIPP法适用于雨水、污水、燃气、和自来水等管线的修复。
管线用途的不同以及管线距地面的深度和地下水的水位都会对衬管材料的性能和壁厚的选择产生影响。
CIPP法适用的直径范围较大,从300 mm的小直径到2700mm以上的大直径都可应用。
2、穿插法管道修复技术(Sliplining)
1)连续穿插法:用牵引卷扬机将牵引头连同后边HDPE衬管一同穿进原管道,达到对原管道的修复。
2)不连续穿插法:通过内插法将衬管一节一节的插入被修复管道内,对原管道进行修复。
穿插法的优缺点
优点
(1)作为一种修复技术,内插法不需要投资购置新的设备。
(2)顶管法等方法同样可以应用于内插法修复中。
(3)内插法是修复压力或者重力管道比较简单的方法。
(4)内插法可用于结构或者非结构目的。
(5)在管道运行的情况下,可同时进行管道更换。
缺点
(1)内插法最大的缺点是导致管道过流面积的减小;
(2)在人不能进入的区域,工作井的开挖量比较大。
(3)水平连接的地方开挖量比较大。
(4)需要灌浆。
3、螺旋缠绕法管道修复技术
雨污水管道的更新(SPR)
SPR是由刚性PVC型材通过双锁扣螺旋缠绕在旧管内形成一条新管,并在
新旧管之间通过灌浆形成的一条复合管。
4、碎裂法管道更新技术
(1)静拉碎裂管技术
通过液压裂管机将旧管碎裂同时将新管线(HDPE)牵引过去,新管线铺设。
(2)气动碎裂管技术
通过气动裂管机将旧管碎裂同时将新管线(HDPE)牵引过去,新管线铺设。
碎裂管技术的优势
胀管相当于铺设全新的管线(管径可以比原来增加),应用胀管技术不需要清除管道内的沉积物,树根,以及其它障碍物;
只需要单独的CCTV进行检测
利用旧管位不占用其它更多空间
当旧管线已经变形,错位,缺失,沉降,或塌陷时仍可应用胀管技术
减少开挖对交通的影响
减少其它设备与人力投入
对施工空间要求较小
5、内衬紧配合管道修复方法
内衬紧配合法能用于结构性和非结构性的污水管线、给水管线、煤气管线和工业管线修复。
结构性修复可采用模压法,也称为缩径法。
非结构性修复可采用机械折叠内衬法,也称为U型折叠内衬法。
工作原理及过程:
通过绞车牵引经过缩径机缩径的HDPE衬管完成对旧管道的修复。
内衬紧配合法的优点:
不需要灌浆,施工速度快;
过流断面的损失比较小;
可适用于大曲率半径的弯管;
一次修复距离比较长。
内衬紧配合法的缺点是:
支管的重新连接需要开挖进行;
旧管的变形或结构性破坏会增加施工难度;
只适用于修复直线的圆形管道。
6、管道局部修复技术
管道局部修复技术包括:喷涂法、浇筑法、管片法、化学稳定法、局部CIPP、胀圈法。
三、不同非开挖管道修复技术应用范围
结语:以上各种非开挖管道修复技术,实际中如何取用,要视具体的管线性质(即管线使用功能、管材、破损程度、接头构造、管径、管节长度以及管内压力等),内衬管材质、原有管道截面积形状等现场条件而定。
同时还要考虑费用、工期长短等因素。
在选用非开挖管道修复技术时应做好前期准备工作,选好修复工艺,确保安全、降低浪费,管道在使用过程中必须根据具体情况制定管道安全使用规程。
管道修复技术不论在经济成本、社会成本还是环境成本方面都有着非常大的优势,具有广泛的应用空间;作为参与这一领域的科技与管理人员,我们期待着在不远的将来能够看到管道非开挖修复技术有一个更好的发展,达到科学化、规范化、标准化。
参考文献:
BS EN13689---2002
夏建国、乌效鸣等、对中国非开技术发展趋势的若干见解,《非开挖技术》2005年第2~3期10~13页
非开挖工程背景资料,《岩土钻凿工程》2003年2~3期1~2页
R.维特斯,利用PANELLOK不可塑聚氯乙烯螺旋绕管衬法修复大直径管道,《岩土钻凿工程》1999年2~3期113~115页
A.Fundich&L.Kiest\周树华、译,利用非开挖技术减少渗漏,《岩土钻凿工程》2000年2-3期154~157页
宋连仲等、国内外管道修复技术及其发展趋势,《中国给水排水》2005年第三期35—38
注:文章内所有公式及图表请以PDF形式查看。
