实验十三 霍尔效应测磁场---注意事项及操作步骤(姜黎霞)
使用霍尔效应传感器测量磁场的步骤与技巧
使用霍尔效应传感器测量磁场的步骤与技巧磁场是我们日常生活中不可或缺的一部分。
为了准确测量磁场的强度和方向，我们可以使用霍尔效应传感器。
霍尔效应传感器是一种电子元件，能够测量磁场对电流的影响，从而提供有关磁场特征的输出。
下面将介绍使用霍尔效应传感器测量磁场的步骤与技巧。
步骤一：选择合适的霍尔效应传感器首先，我们需要选择适合我们需求的霍尔效应传感器。
市面上有多种类型的霍尔效应传感器，根据不同的应用需求，如测量范围、磁场灵敏度等，我们可以选择不同型号的传感器。
在选择过程中，可以参考产品手册和技术规格，以确保选购到最适合的传感器。
步骤二：搭建合适的实验装置为了进行磁场测量，我们需要搭建一个合适的实验装置。
装置可以包括霍尔效应传感器、电源供应器、磁场源以及相应的电路连接等。
在搭建装置时，需要保证传感器和其他元件之间的正确连接，并确保电路的稳定性和可靠性。
步骤三：校准霍尔效应传感器在进行实际测量之前，我们需要对霍尔效应传感器进行校准。
校准的目的是获得准确的输出，以便后续的磁场测量。
校准过程中，可以通过改变磁场的强度和方向，观察传感器的响应，并记录相关数据。
通过分析这些数据，我们可以建立校准曲线，以便将传感器输出与实际磁场值进行对应。
步骤四：确定磁场测量方法在进行磁场测量时，我们需要确定合适的测量方法。
常见的方法有点测量法和线测量法。
点测量法适用于测量特定位置的磁场值，可以将传感器放置在需要测量的位置，记录传感器输出值。
线测量法适用于测量磁场的空间分布情况，可以通过移动传感器的位置，并记录相应的测量值。
步骤五：进行磁场测量在经过前述准备工作后，我们可以进行磁场测量了。
根据选择的测量方法，将霍尔效应传感器放置在适当的位置，并记录传感器输出值。
在测量过程中，需要注意保持传感器与磁场源之间的适当距离，以避免其他因素对测量结果的影响。
如果需要测量不同位置的磁场值，重复移动传感器的位置，并记录相应的测量值。
步骤六：数据处理与分析完成磁场测量后，我们需要对获得的数据进行处理与分析。
霍尔效应测量磁场实验报告
霍尔效应测量磁场实验报告
本次实验使用霍尔效应测量磁场的方法，通过变化的磁场所产生的霍尔电势差来测定
磁场的强度。
本实验包括两部分，一是以电流为变量，测量霍尔电势与磁场的关系。
二是
以磁场大小为变量，测量霍尔电势随磁场的大小变化。
1.实验器材
霍尔效应测量仪、磁场发生器、数字万用表、导线等。
2.实验步骤
首先，将霍尔效应测量仪接入数字万用表的设置好电流和电压。
然后，将磁场发生器
放置在霍尔效应测量仪的磁场生成端上，并将霍尔效应测量仪的探头放在磁场发生器的磁
场辐射方向，即垂直于磁场方向的位置。
接着，将数字万用表调至电压测量模式，再通过
磁场发生器的旋钮变化磁场强度，记录下每一组数据。
在每组记录前，要等待电流稳定。
3.实验结果
根据实验数据的统计和分析，我们发现灯光颜色对人类的生理和心理都有一定的影响。
灯光颜色不同，可以引发人体机能的不同变化。
光强度越强，越易引发及加剧疲劳感、头
痛等症状。
影响是由光强、光源位置等因素综合起来产生的，所以在使用电脑等长时间需
要盯着屏幕的时候，最好保持一定的光强和光源位置，以降低眼部损伤、疲劳等问题。
通过本次实验，我们得到了霍尔电势与磁场强度之间的函数关系，验证了霍尔效应的
基本原理。
同时，我们还发现在特定的磁场强度下，霍尔电势与电流大小成正比关系。
在
实验过程中，我们也注意到灯光对人的生理和心理健康存在一定的影响，需要注意保持合
适的灯光强度和光源位置。
霍尔法测磁场
霍尔法测磁场
霍尔法是一种测量磁场强度的方法，利用霍尔效应的原理。
霍尔效应是指当电流通过一块具有特定材料的导体时，垂直于电流和磁场方向的电压差产生。
这个电压差被称为霍尔电压，它与通过导体的电流和磁场强度成正比。
霍尔法测量磁场强度的步骤如下：
1. 准备霍尔元件：选择一块具有霍尔效应的材料，通常为霍尔片或霍尔传感器。
2. 连接电路：将霍尔元件连接到电路中，通常包括一个电流源以供电流通过霍尔元件，以及一个电压测量器来测量霍尔电压。
3. 设置磁场：将待测磁场放置在霍尔元件附近，确保磁场垂直于电流方向。
4. 测量电压：通过调节电流源使得电流通过霍尔元件，同时使用电压测量器测量霍尔电压。
5. 计算磁场强度：利用已知的电流值和比例关系，根据测量到的霍尔电压计算出磁场强度。
需要注意的是，为了准确测量磁场强度，霍尔元件应该被放置在磁场的均匀区域，并且不受其他电磁干扰。
另外，不同的霍尔元件对应不同的电路连接方式和计算公式，具体操作需要根据具体的霍尔元件和电路要求来确定。
使用霍尔效应测量磁场的步骤与要点

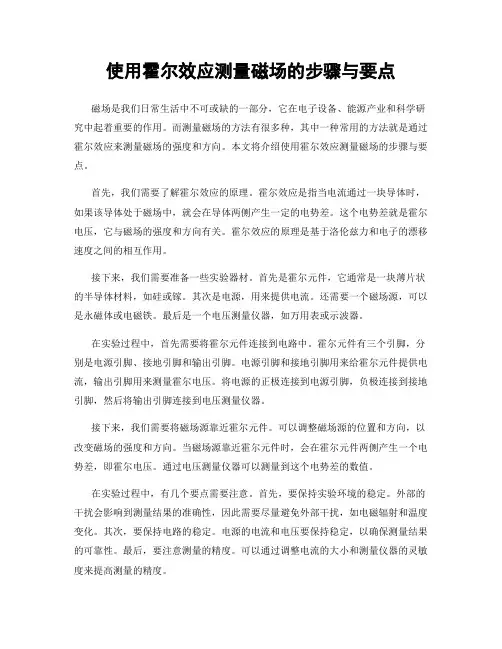

使用霍尔效应测量磁场的步骤与要点磁场是我们日常生活中不可或缺的一部分，它在电子设备、能源产业和科学研究中起着重要的作用。
而测量磁场的方法有很多种，其中一种常用的方法就是通过霍尔效应来测量磁场的强度和方向。
本文将介绍使用霍尔效应测量磁场的步骤与要点。
首先，我们需要了解霍尔效应的原理。
霍尔效应是指当电流通过一块导体时，如果该导体处于磁场中，就会在导体两侧产生一定的电势差。
这个电势差就是霍尔电压，它与磁场的强度和方向有关。
霍尔效应的原理是基于洛伦兹力和电子的漂移速度之间的相互作用。
接下来，我们需要准备一些实验器材。
首先是霍尔元件，它通常是一块薄片状的半导体材料，如硅或镓。
其次是电源，用来提供电流。
还需要一个磁场源，可以是永磁体或电磁铁。
最后是一个电压测量仪器，如万用表或示波器。
在实验过程中，首先需要将霍尔元件连接到电路中。
霍尔元件有三个引脚，分别是电源引脚、接地引脚和输出引脚。
电源引脚和接地引脚用来给霍尔元件提供电流，输出引脚用来测量霍尔电压。
将电源的正极连接到电源引脚，负极连接到接地引脚，然后将输出引脚连接到电压测量仪器。
接下来，我们需要将磁场源靠近霍尔元件。
可以调整磁场源的位置和方向，以改变磁场的强度和方向。
当磁场源靠近霍尔元件时，会在霍尔元件两侧产生一个电势差，即霍尔电压。
通过电压测量仪器可以测量到这个电势差的数值。
在实验过程中，有几个要点需要注意。
首先，要保持实验环境的稳定。
外部的干扰会影响到测量结果的准确性，因此需要尽量避免外部干扰，如电磁辐射和温度变化。
其次，要保持电路的稳定。
电源的电流和电压要保持稳定，以确保测量结果的可靠性。
最后，要注意测量的精度。
可以通过调整电流的大小和测量仪器的灵敏度来提高测量的精度。
使用霍尔效应测量磁场的步骤与要点就是以上所述。
通过了解霍尔效应的原理，准备实验器材，连接电路，调整磁场源的位置和方向，测量霍尔电压，并注意实验环境的稳定、电路的稳定和测量的精度，我们就可以准确地测量磁场的强度和方向。
实验十三 霍尔效应测磁场---注意事项及操作步骤(姜黎霞)
实验十三 霍耳效应测磁场一、注意事项1. 双刀双掷开关上的连线已经固定连接好，请不要擅自拆卸。
2. 双刀双掷开关引出的导线红“+”、黑“－”，各表头对应的接线柱也是红“+”、黑“－”，连线时双刀双掷开关引出的导线并联到接线柱上，即“红接红，黑接黑”。
导线连好后经老师检查，然后开电源。
3. 双刀双掷开关向上合闸规定为“+”，向下合闸规定为“－”。
在整个实验过程中，霍耳电压H U 对应的双刀双掷开关向上合闸，固定不变，只有工作电流H S ()I I 和励磁电流M I 对应的双刀双掷开关会要求上、下换向合闸，其中励磁电流M I 对应的双刀双掷开关在合闸时动作要快，否则会产生电火花。
4. 实验结束后，先断电，后拆线。
只拆自己连接的部分，其它线路保留。
5. 本实验有两种型号的仪器，工作电流分别表示为H I 或S I ，灵敏度分别表示为H K 或H S 。
6. 每套仪器的灵敏度不同，具体数值标在仪器箱内的面板上，注意：有一种型号的仪器灵敏度单位不是国际单位制，要化为国际单位制，具体换算是：1mV /mA KG 10V /A T ⋅=⋅（ G ：高斯，T ：特斯拉）二、操作步骤1. 将三个双刀双掷开关引出的导线分别并联到与开关名目相同的接线柱上，经老师检查后，打开电源。
2. 将三个双刀双掷开关全部向上合闸，然后调节工作电流H S () 2.00mA I I =，励磁电流M 0.6A I =。
注意：（1）励磁电流调节好后就固定了，直到实验结束都不需再调节。
（2）有一种型号的仪器工作电流和励磁电流用同一个表头显示，需要用旁边的红色按钮转换。
3. 调节霍耳元件移动螺杆旋钮，测量霍耳元件在电磁铁两极间隙中5个不同任选位置的霍耳电压H U ，并将数据填入表13-1的草表中。
4. 将霍耳元件调节到电磁铁两极间隙中心区域的一点处，按表13-2的内容要求，分别测量工作电流H S ()(0.50,1.00,1.50,2.00,2.50,3.00,3.50,4.00)mA I I =时H S ()I I 、M I 对应的双刀双掷开关在四种不同合闸方向组合情形下的霍耳电压H U （分别用1234,,,U U U U 表示），将数据填入表13-2的草表中。
霍尔效应法测磁场的实验报告
霍尔效应法测磁场的实验报告一、实验目的本实验旨在通过霍尔效应法测量不同磁场强度下的霍尔电压，并计算出磁场的大小。
二、实验原理1. 霍尔效应当导体中有电流流过时，如果将另一个垂直于电流方向和导体面的磁场施加在导体上，则会产生一种称为霍尔效应的现象。
该效应表明，在垂直于电流方向和导体面的方向上，将会产生一个电势差，这个电势差就叫做霍尔电压。
2. 磁场大小计算公式根据霍尔效应原理，可以得到计算磁场大小的公式为：B = (VH/IR)×1/K其中，B表示磁场强度；VH表示测得的霍尔电压；I表示通过样品的电流；R表示样品材料的电阻率；K表示霍尔系数。
三、实验器材1. 万用表2. 稳压直流电源3. 磁铁4. 霍尔元件四、实验步骤及数据处理1. 将稳压直流电源接入到霍尔元件上，并设置合适的输出电压和输出电流。
2. 将磁铁放置在霍尔元件的两侧，使磁场垂直于霍尔元件的平面。
3. 测量不同磁场强度下的电压值，并记录数据。
4. 计算出每个电压值对应的磁场大小，并绘制磁场强度与电压之间的关系曲线。
5. 根据实验数据计算出样品材料的电阻率和霍尔系数，并进行比较分析。
五、实验结果分析通过实验测量得到了不同磁场强度下的霍尔电压，根据计算公式可以得到相应的磁场大小。
绘制出了磁场强度与电压之间的关系曲线，可以看出二者呈现线性关系。
通过计算得到样品材料的电阻率和霍尔系数，可以发现不同样品材料具有不同的电阻率和霍尔系数，这也说明了不同材料对于磁场强度的响应程度是不同的。
六、实验结论本次实验通过测量霍尔效应法测量了不同磁场强度下的霍尔电压，并计算出了相应的磁场大小。
通过数据处理得到了样品材料的电阻率和霍尔系数，并进行了比较分析。
实验结果表明，不同材料对于磁场强度的响应程度是不同的，这也为磁场探测提供了一定的参考依据。
霍尔效应测磁场实验步骤
霍尔效应测磁场实验步骤霍尔效应是一种基于洛伦兹力的物理现象，利用该现象可以测量磁场的强度。
下面将介绍一种利用霍尔效应测磁场的实验步骤。
实验步骤如下：1. 准备实验装置：首先需要准备一个霍尔元件、一个恒定电流源、一个恒定磁场源和一个电压测量仪器。
霍尔元件是实验中必需的关键元件，它具有精确的尺寸和材料特性，能够产生稳定的霍尔电压。
2. 将霍尔元件固定在实验台上，并连接电路：将霍尔元件固定在实验台上，然后将电路连接起来。
首先将恒定电流源的正极和负极分别连接到霍尔元件的两个接线端，并确保电流的方向与霍尔元件的方向垂直。
接下来，将电压测量仪器的两个探头分别连接到霍尔元件的两个接线端，以测量霍尔电压。
3. 施加恒定磁场：利用磁场源产生一个恒定的磁场，并将其垂直于霍尔元件和电流方向。
可以通过调节磁场源的位置和强度来实现磁场的控制和调节。
4. 测量霍尔电压：在施加恒定磁场的同时，使用电压测量仪器测量霍尔电压。
霍尔电压的大小和方向与磁场的强度和方向有关。
霍尔电压的测量可以通过调节电压测量仪器的量程和灵敏度来实现。
5. 分析实验数据：根据测得的霍尔电压值，可以利用霍尔效应的数学表达式计算出磁场的强度。
霍尔效应的数学表达式与霍尔元件的几何形状和材料特性有关，可以在实验前进行理论计算和准备。
需要注意的是，在进行实验前应该先校准实验装置，确保各个元件的性能和参数都正常。
此外，实验过程中应尽量避免干扰源的存在，以确保测量结果的准确性。
总结：通过以上步骤，我们可以利用霍尔效应来测量磁场的强度。
霍尔效应测磁场的实验步骤包括准备实验装置、连接电路、施加恒定磁场、测量霍尔电压和分析实验数据。
通过实验测量和数据分析，我们可以得到磁场的强度值。
霍尔效应测磁场的实验方法简单易行，广泛应用于科研实验和工程技术领域。
霍尔效应测磁场
霍尔效应测磁场实验内容与步骤一、按仪器面板上的文字和符号提示将DH4512型霍尔效应测试仪与DH4512型霍尔效应实验架正确连接。
1、将DH4512型霍尔效应测试仪面板右下方的励磁电流I的直流恒流源输出端(0,M0.5A)，接DH4512型霍尔效应实验架上的I磁场励磁电流的输入端(将红接线柱与红接线M柱对应相连，黑接线柱与黑接线柱对应相连)。
2、“测试仪”左下方供给霍尔元件工作电流I的直流恒流源(0,3mA)输出端，接“实S验架”上I霍尔片工作电流输入端(将红接线柱与红接线柱对应相连，黑接线柱与黑接线S柱对应相连)。
3、“测试仪”V霍尔电压输入端，接“实验架”中部的V霍尔电压输出端。
输入端和输出HH端中间的按钮按下为V，按钮弹出为V(将红接线柱与红接线柱对应相连，黑接线柱与黑接H0线柱对应相连)。
注意:以上三组线千万不能接错，以免烧坏元件。
4、用一边是分开的接线插、一边是双芯插头的控制连接线与测试仪背部的插孔相连接(红色插头与红色插座相联, 黑色插头与黑色插座相联)。
二、研究霍尔效应1、测量霍尔电压V与工作电流Is的关系 H(1)、先将Is，I都调零，调节中间的霍尔电压表，使其显示为0mV。
M(2)、将霍尔元件移至线圈中心，调节I =500mA，调节Is =0.5mA,按表中Is，I正负MM情况切换“实验架”上的方向，分别测量霍尔电压V值(V，V，V，V)填入表(1)。
H1234以后Is每次递增0.50mA，测量各V，V，V，V值。
绘出Is—V曲线，验证线性关系(用1234H坐标纸绘图)。
HV,Is表1 I =500mA M V(mV)V(mV) V(mV) V(mV) 1234V,V，V,V1234Is(mA) HV,(mV) +Is +I +Is -I -Is -I -Is +I M MMM40.501.001.502.002.503.002、测量霍尔电压V与励磁电流I的关系 HM(1)先将I、Is调零，调节Is至3.00mA。
霍尔效应实验操作指南
霍尔效应实验操作指南
简介
霍尔效应是一种基础物理现象，通过该现象可以测量材料中的电荷载流情况。
在实验室中，我们可以通过实验来观察和验证霍尔效应。
本文将介绍进行霍尔效应实验的操作步骤和注意事项。
实验准备
在进行霍尔效应实验前，需要准备以下材料和设备： - 霍尔效应实验仪器 - 磁
铁 - 导线 - 示波器 - 直流电源 - 万用表
实验步骤
1.将霍尔效应实验仪器放置在平整的桌面上，并连接示波器和直流电源。
2.将磁铁靠近实验装置，使磁场穿过实验装置中的导线。
3.接通直流电源，调节电压使电流通过实验装置中的导线。
4.使用示波器观察实验装置中的霍尔电压信号变化。
5.调节磁场强度和电流强度，记录霍尔电压随时间的变化曲线。
注意事项
在进行霍尔效应实验时，需注意以下事项： - 小心操作实验仪器，确保实验安全。
- 注意调节磁场强度和电流强度，避免过载。
- 观察示波器的读数，及时记录
实验数据。
- 对实验结果进行分析和总结，得出结论。
结论
通过进行霍尔效应实验，我们可以观察到磁场对电荷载流的影响，验证霍尔效
应的存在，并了解霍尔效应在物理学中的重要性和应用。
希望本文所述的霍尔效应实验操作指南能帮助您更好地进行实验，并加深对霍尔效应的理解。
霍尔效应测磁场
线性度优良
温度稳定性好
采用微型封装
典型应用
磁场测量 无刷电机 电流传感器 无触点开关 位置控制 转速检测
霍尔效应
当电流垂直于外磁场方向通过导体时，在垂直于 磁场和电流方向的导体的两个端面之间出现电势差的 现象称为霍尔效应，即霍尔效应是导电材料中的电流 与磁场相互作用而产生电动势的效应。该电势差称为 霍尔电压。
调节工作电流 Is=5.00mA; 励磁电流 IM在0.100―0.700A范围内每隔 0.100A 测一点
做 UH － IM 图 3. 测出螺线管轴线上磁场的分布
● ●
励磁电流 IM＝0.500A，工作电流 Is=5.00mA； 从螺线管一端至另一端测量；
做 B－ X 图
霍尔元件中的附加效应
在霍尔效应建立的同时还会伴有其它附加效 应的产生，在霍尔元件上测得的电压是各种附加 电压叠加的结果。 附加电压：不等位电势、厄廷毫森效应、能 斯特效应和里纪-勒杜克效应，它们相应的电压的 正负与工作电流Is和磁感应强度B的方向有关。 为了减小附加效应对测量霍耳电压UH的影 响，我们采用对称测量法，即将Is和B正反两个 方向组合出四种情况： U1(+B,+I) 、U2(-B,+I)、 U3(+B,-I) 、U4(-B,-I)
A × B × I × × × × × × × × × B × I × × × × × × × ＋＋＋＋＋＋＋＋＋ f × × × × × × × × × × × A × × × ×
―――――――― f × × × × × × u ×
－
× ×
＋
× ×
u × × ×
＋＋＋＋＋＋＋＋＋ × × × × × × × × × ×
霍尔效应法测量磁场实验报告
霍尔效应法测量磁场实验报告霍尔效应法测量磁场实验报告引言：磁场是物理学中一个重要的概念，它在我们的日常生活中扮演着重要的角色。
为了准确测量磁场的强度和方向，科学家们发明了多种测量方法。
其中一种常用的方法是利用霍尔效应进行测量。
本实验旨在通过霍尔效应法测量磁场，探究霍尔效应的原理和应用。
实验步骤：1. 实验仪器准备：将霍尔元件、电源、数字万用表等仪器连接好，确保电路连接正确。
2. 调整电路：通过调整电源电压和电流，使得霍尔元件正常工作。
3. 测量电压：用数字万用表测量霍尔元件产生的电势差（霍尔电压）。
4. 改变磁场：通过改变磁场的强度和方向，观察霍尔电压的变化。
5. 记录数据：记录不同磁场条件下的霍尔电压数值，并绘制磁场与霍尔电压的关系曲线。
实验原理：霍尔效应是指当电流通过导体时，如果该导体处于垂直于磁场的情况下，就会在导体两侧产生一种电势差，即霍尔电压。
霍尔电压的大小与磁场的强度和方向有关。
根据霍尔效应的原理，我们可以通过测量霍尔电压来间接测量磁场的强度和方向。
实验结果：在实验中，我们改变了磁场的强度和方向，观察到了相应的霍尔电压变化。
当磁场的强度增加时，霍尔电压也随之增加；当磁场的方向改变时，霍尔电压的正负号也会相应改变。
通过记录数据和绘制曲线，我们可以清晰地看到磁场与霍尔电压之间的关系。
实验讨论：通过实验，我们验证了霍尔效应法测量磁场的可行性。
然而，实验中也存在一些误差和不确定性。
首先，霍尔元件本身的参数和性能可能会对实验结果产生影响。
其次，电路连接的稳定性和准确性也会对测量结果产生影响。
在实际应用中，我们需要对这些因素进行充分考虑，并采取相应的措施来减小误差。
实验应用：霍尔效应法广泛应用于磁场测量和传感器技术中。
通过利用霍尔效应，我们可以制造出各种类型的磁场传感器，用于测量和控制磁场。
例如，在电动汽车中，霍尔效应传感器可以用于测量电动机的转速和位置，从而实现精确的控制。
此外，霍尔效应还可以应用于磁存储器、磁共振成像等领域。
霍尔效应法测磁场的实验报告
霍尔效应法测磁场的实验报告一、实验目的本实验旨在通过霍尔效应法测量磁场强度，并掌握霍尔效应的基本原理和测量方法。
二、实验原理1. 霍尔效应霍尔效应是指在一个导体中，当有电流通过时，在该导体中产生横向磁场时，将会出现一种电势差，这种现象就称为霍尔效应。
该电势差与磁场强度、电流大小以及材料特性有关。
2. 霍尔元件霍尔元件是利用霍尔效应制造的元器件，它可以将磁场转化为电信号输出。
通常采用n型半导体材料制成，具有高灵敏度和线性度好等特点。
3. 测量方法利用霍尔元件可以测量磁场强度。
首先将待测磁场垂直于霍尔元件所在平面，然后通过调整外加直流电压的大小和方向，使得霍尔元件输出的电势差为零。
此时所加直流电压即为待测磁场强度。
三、实验器材1. 霍尔元件2. 直流稳压电源3. 万用表4. 磁铁5. 铜线四、实验步骤1. 将霍尔元件固定在试验台上，并将其与直流稳压电源和万用表连接好。
2. 将磁铁放置在霍尔元件旁边，调整其位置和方向，使得磁场垂直于霍尔元件所在平面。
3. 通过调整直流稳压电源的输出电压大小和方向，使得万用表读数为零。
此时所加直流电压即为待测磁场强度。
4. 更换不同大小的磁铁，重复以上步骤，记录不同磁场下的电势差和电流值。
五、实验结果分析1. 数据处理根据实验数据计算出不同磁场下的电势差和电流值，并绘制出它们之间的关系图。
通过拟合曲线可以得到待测磁场强度与输出电势差之间的函数关系式。
2. 实验误差分析在实际操作中，由于仪器精度、环境温度等因素的影响，可能会产生一定误差。
此时需要对数据进行处理，并考虑误差来源及其影响程度。
六、实验结论通过本次实验可以得出以下结论：1. 霍尔效应是一种将磁场转化为电信号输出的现象，其电势差与磁场强度、电流大小以及材料特性有关。
2. 利用霍尔元件可以测量磁场强度，通过调整外加直流电压的大小和方向，使得霍尔元件输出的电势差为零，此时所加直流电压即为待测磁场强度。
3. 在实际操作中，需要考虑仪器精度、环境温度等因素对实验结果的影响，并进行误差分析和数据处理。
用霍尔效应测量磁场的实验报告
用霍尔效应测量磁场的实验报告
实验目的：掌握用霍尔效应测量磁场的方法，并测量出磁场的大小。
实验原理：当一个电流通过一块导体板时，如果与该板垂直方向的磁场发生变化，板上就会产生电势差，即霍尔电压，这就是霍尔效应。
霍尔效应的公式为：VH=B·IB·d，其中VH为霍尔电压，B为磁场大小，IB为电流大小，d为针对霍尔元件的厚度。
实验材料：磁铁、霍尔元件、导线、电流表、电压表、万用表。
实验步骤：
1. 在实验板上固定霍尔元件，并将元件上的三个接头与接线柱连接。
2. 连接电路：电流表与霍尔元件串联，接线柱连接电流源，电源的正电极通过导线连接与霍尔元件的横向端子相接，负极通过导线连接与霍尔元件的竖向端子相接。
3. 调节电流源的纹波电流为零，保证恒流源的输出电流稳定在一个合适的电流值。
4. 将磁铁从霍尔元件上方经过，记录其所在位置和霍尔电压。
5. 依次改变磁铁的位置，记录每个位置的霍尔电压。
6. 将上述实验结果整理，根据霍尔效应公式求出磁场大小B。
实验结果：
磁铁位置（cm）霍尔电压（V）
0 0
1 0.14
2 0.28
3 0.42
4 0.56
公式计算：B=VH÷IB÷d，VH=0.56V，IB=0.5A，d=0.1mm。
B=0.56÷0.5÷0.1=11.2T。
实验结论：通过霍尔效应测量出磁场大小为11.2T。
霍尔效应测量磁场实验报告
霍尔效应测量磁场实验报告霍尔效应测量磁场实验报告引言：霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会引起导体中的电荷分布不均匀，从而产生电势差。
这一效应在磁场测量中有着广泛的应用。
本实验旨在通过使用霍尔效应测量磁场的方法，了解霍尔效应的原理，并通过实验验证霍尔效应的可行性。
实验仪器和材料：1. 霍尔效应测量仪2. 磁铁3. 电源4. 导线5. 铜片实验步骤：1. 将霍尔效应测量仪连接到电源上，确保电源正常工作。
2. 将磁铁放置在霍尔效应测量仪的一侧，使其产生一个均匀的磁场。
3. 将铜片固定在测量仪的另一侧，使其与磁场垂直。
4. 调整电源的电流大小，记录下相应的电势差值。
5. 移动磁铁的位置，重复步骤4，记录不同位置下的电势差值。
6. 根据记录的数据，绘制出电势差与磁场强度的关系曲线。
实验结果：根据实验数据绘制的曲线显示，电势差与磁场强度之间存在线性关系。
随着磁场强度的增加，电势差也随之增加。
这一结果与霍尔效应的原理相符。
讨论：在本实验中，我们利用霍尔效应测量了磁场的强度。
霍尔效应的基本原理是，当导体中的电荷受到磁场的作用时，会在导体内部产生一个电势差。
通过测量这个电势差，我们可以间接地得到磁场的强度。
在实验中，我们使用了铜片作为导体。
铜具有良好的电导率和热导率，因此非常适合用于霍尔效应的测量。
通过调整电流大小和移动磁铁的位置，我们可以得到不同磁场强度下的电势差值。
通过绘制电势差与磁场强度的关系曲线，我们可以得到一个直观的结果。
实验结果显示，电势差与磁场强度之间存在线性关系。
这一结果与霍尔效应的原理相符。
根据霍尔效应的数学表达式，电势差与磁场强度之间的关系应该是线性的。
因此，我们的实验结果验证了霍尔效应的可行性。
结论：通过本实验，我们成功地利用霍尔效应测量了磁场的强度。
实验结果显示，电势差与磁场强度之间存在线性关系，这与霍尔效应的原理相符。
因此，我们可以得出结论，霍尔效应是一种可靠的测量磁场的方法。
用霍尔效应测量磁场强度的实验教程
用霍尔效应测量磁场强度的实验教程1. 引言磁场是物理学中的重要概念，测量磁场强度是研究电磁现象的基础。
霍尔效应是一种常用的测量磁场强度的方法，它通过电势差的变化来间接测量磁场的大小。
本实验教程将介绍如何使用霍尔效应来测量磁场强度。
2. 实验原理霍尔效应是指当电流通过一块导体时，放置在导体中的一横向磁场会引起导体两侧产生横向电势差的现象。
该电势差称为霍尔电压，与磁场强度成正比。
霍尔效应的基本原理如图所示：[图示霍尔效应原理]在实际测量中，一般使用霍尔元件作为电流传感器，它能够检测电流通过时的霍尔电压。
通过测量霍尔电压的大小，我们可以计算出磁场的强度。
3. 实验步骤3.1 准备实验器材首先，我们需要准备以下实验器材：- 霍尔元件- 磁铁- 直流电源- 毫伏表- 导线等3.2 搭建实验电路将霍尔元件连接到直流电源和毫伏表上，保证连接的牢固可靠。
将磁铁放置在霍尔元件附近，确保霍尔元件受到磁场的影响。
3.3 测量霍尔电压通过调节直流电源的电压和方向，使得电流通过霍尔元件，并且磁场垂直于电流方向。
使用毫伏表测量霍尔电压的大小，并记录下来。
3.4 改变磁场强度移动磁铁的位置，改变磁场的强度，再次测量霍尔电压的大小。
重复这一步骤，改变磁场的强度，测量相应的霍尔电压。
4. 数据处理与分析测量得到的霍尔电压与磁场的强度成正比。
根据实验数据绘制电压-磁场强度曲线，并使用线性回归等方法求出二者之间的数学关系。
通过计算得到的关系式，我们可以根据霍尔电压的测量值，准确地计算出磁场的强度。
5. 实验注意事项- 实验过程中，需要保证电路的正常连接，确保信号的稳定性。
- 实验开始前，需进行仔细的安全检查，确保实验环境安全。
- 在测量时，需要减小外界干扰，保持实验环境的稳定性。
6. 结论通过以上实验步骤，我们成功地使用霍尔效应测量了磁场的强度。
实验结果表明，霍尔电压与磁场的强度成正比，且测量结果准确可靠。
霍尔效应的应用广泛，不仅可用于实验室中的物理实验，还可应用于工程领域中的磁场测量、传感器等方面。
霍尔效应实验和霍尔法测量磁场实验步骤 -回复
霍尔效应实验和霍尔法测量磁场实验步骤 -
回复
霍尔效应实验和霍尔法测量磁场实验步骤：
1. 准备工作：将霍尔片连接到电压源之前，清洁表面以去除任何污垢或氧化物。
2. 设置电路：将霍尔片连接到电源和电流计。
将电源设置为所需的电压，并调整电流计以检测所需的电流。
3. 测量电流：将电流通过霍尔片，并测量通过霍尔片的电流。
4. 测量电压：使用万用表或示波器测量霍尔片两侧的电势差。
5. 计算磁场强度：使用磁场计测量磁场的强度，并使用计算公式将测量结果转换为磁场强度值。
6. 分析结果：分析数据并确认是否得到符合预期的结果。
如果需要，可以对数据进行进一步处理和分析。
以上是霍尔效应实验和霍尔法测量磁场实验的一般步骤，具体实验步骤还需参考实验手册和相关文献。
磁场测量实验的技巧和注意事项
磁场测量实验的技巧和注意事项磁场测量实验是物理学中一个重要的实验内容，通过测量磁场的强度和方向，可以帮助我们了解磁场的性质和规律。
为了准确进行磁场测量实验，下面将介绍一些实验技巧和注意事项。
一、实验器材准备在进行磁场测量实验前，首先需要准备一些实验器材，包括磁场感应计、磁针、电流表等。
这些器材应该经过校准，确保其准确度和灵敏度。
二、场地选择选择一个无电磁干扰、无磁场干扰的场地进行磁场测量实验。
实验场地最好远离电子设备、电源线等可能产生干扰的物件。
磁场的测量结果很容易受到干扰影响，因此准确选择实验场地非常重要。
三、实验步骤1. 设置磁场感应计根据实验要求，将磁场感应计放置在合适的位置。
检查磁场感应计的指针是否与刻度线对齐，确保准确读取磁场强度。
2. 定位磁针将磁针放置在待测位置，使其与磁场感应计成一条直线。
磁针应该稳定且保持水平，确保准确测量磁场方向。
3. 读取数据根据磁场感应计的指针位置和刻度线，读取并记录磁场强度的数值。
同样地，观察并记录磁针指向的方向。
多次测量并求取平均值，以提高实验结果的精度。
四、实验技巧1. 避免磁场干扰在实验过程中，要尽量避免靠近其他磁性物体，如铁磁性材料、磁性金属等。
这些物体可能会产生额外的磁场，影响实验结果的准确性。
2. 维持稳定在实验过程中，要保持实验环境的稳定和恒定。
外部因素变化可能会干扰磁场测量，因此要尽量保持恒定的温度、湿度和光照条件。
3. 注意磁场方向在读取磁场方向时，要注意磁针的末端指向。
磁针的指针指向南极，末端指向北极，因此在记录磁场方向时要根据磁针的指针位置确定。
五、实验安全在进行磁场测量实验时，要注意实验中可能存在的安全问题。
特别是当使用电流表等器材时，要注意避免触电和其他安全事故的发生。
结论综上所述，进行磁场测量实验时，需要准备合适的实验器材，选择适当的场地，并按照正确的实验步骤进行操作。
在实验过程中，应当注意避免磁场干扰，保持实验环境稳定，并注意磁场方向的准确读取。
霍耳效应法测量磁场
霍耳效应法测量磁场实验指导1.实验内容:2.测定霍耳器件的霍耳灵敏度、霍耳系数和载流子浓度3.测量电磁铁磁极气隙间磁感应强度的横向分布实验步骤:..1.实验系统的连接、初始设置与参数记录（1）分别连接好实验仪上“I S输入”、“I M输入”、“V H、Vσ输出”端与测量仪面板“Is输出”、“I M 输出”、“V H、Vσ输入”端之间的导线；开机前将“I S调节”、“I M调节”旋钮逆时针方向旋到底。
（2）将霍耳元件位置调整到电磁铁气隙内中心附近（其水平位置标尺为0.0mm处）,记录仪器电磁铁线圈上的标签上的励磁常数α值(其数值按1 KGS/A＝0.1T/A单位换算成T/A值记录)。
（3）将实验仪上霍耳元件电流换向开关“K1”、励磁电流换向开关“K3”均掷向正向位置, “VH、Vσ”输出开关和测量仪面板上的“VH、Vσ”选择开关均选在VH位置。
2.霍耳灵敏度测量操作（1）接通实验测试仪电源, 调节励磁电流使IM＝0.500A；（2）调节霍耳元件工作电流, 分别使IS＝0.50mA、1.00mA、1.50mA、2.00mA、2.50mA、3.00mA, 测量记录各IS值下电流换向开关“K1”和“K3”分别在“++”、“+-”、“--”、“-+”四种组合方式下的霍耳电压V1、V2、V3、V4, 数据记录表格如下：..3.电磁铁磁极气隙间磁感应强度的横向分布测量保持励磁电流IM＝0.500A, 霍耳元件工作电流IS＝3.00mA, 分别测量记录霍耳探头水平位置处在x ＝0.0mm、10.0mm、20.0mm、23.0mm、26.0mm、29.0mm、32.0mm、35.0mm、38.0mm、41.0mm等处时, 电流换向开关“K1”和“K3”分别在“++”、“+-”、“--”、“-+”四种组合方式下的霍耳电压V1、V2、V3、V4, 数据记录表格如下：1. 实验数据处理指导:表一中, 各KHi 值不确定度计算式为： 其中： 01.0%8.0+⨯=∆S S I I mA ； 001.0%8.0+⨯=∆M M I I A 2/)m V 01.0%5.0(+⨯=∆H H V V2. 计算出表一中6个KH 值的平均值 、及其不确定度的A 类分量 值和不确定度B 类分量 值, 再合成为 值。
利用斯特尔霍尔效应测量磁场的实验操作指南
利用斯特尔霍尔效应测量磁场的实验操作指南引言：磁场是物理实验中常常遇到的一个概念，它在电磁学、材料科学等领域起着重要作用。
而斯特尔霍尔效应则是测量磁场的一种常用方法。
本文将介绍如何利用斯特尔霍尔效应进行测量的操作指南。
一、实验前的准备在进行斯特尔霍尔效应实验之前，需要准备以下实验器材：1. 磁场源：可以使用大功率电磁铁或永磁铁作为磁场源。
2. 斯特尔霍尔效应实验仪：包括斯特尔霍尔电压测量仪、锁相放大器、恒流源等。
3. 样品：需要选用能够产生斯特尔霍尔电势差的材料，如金属片等。
二、实验步骤1. 将实验仪器接线正确。
将恒流源与样品连接，确保实验电路的正常工作。
2. 将样品放置在磁场中心。
通过调整磁场源的位置和大小，使得样品受到均匀的磁场作用。
3. 通过斯特尔霍尔电压测量仪测量样品上产生的电势差。
将斯特尔霍尔电压测量仪的电极端子连接到样品上，并调整测量仪的位置与样品保持平行。
4. 调节锁相放大器的相位和滤波器的频率，以获得准确的电势差信号。
通过锁相放大器对电势差信号进行采样和处理，得到实验中的数据。
三、实验注意事项1. 实验环境要保持干燥、稳定。
避免温度、湿度等因素对实验结果的影响。
2. 保证实验器材的正常运行。
定期检查和维护实验仪器，确保其正常工作。
3. 确保样品的质量和形状。
样品的质量和形状对斯特尔霍尔效应的测量精度有一定影响，因此需要选用质量稳定、形状规则的样品。
4. 测量时需要注意电路的稳定性。
保持实验电路行稳定，减小测量误差。
5. 实验数据的处理和分析。
对实验得到的数据进行整理和分析，得出实验结果，并进行误差估计和提高实验精度。
结论：通过斯特尔霍尔效应的测量，可以准确判断磁场的大小和方向。
实验中需要合理安排和处理，确保实验的准确性和可靠性。
实验操作指南的正确执行能够帮助学生更准确地理解和掌握斯特尔霍尔效应的原理和应用。
通过这样的实验指南，我们可以更好地培养学生的实验能力和科学思维，为他们将来从事科学研究和工程实践提供帮助。
实验13 利用霍尔效应测量磁场
姓名
实验班号
实验号
实验十三利用霍尔效应测量磁场
实验目的：
实ቤተ መጻሕፍቲ ባይዱ原理及仪器介绍：
1.为了测量磁场应该测出哪些物理量？请写出测量磁场的计算公式。
2.实验中，实际测得的不仅仅是霍尔电压，还包括其它因素引起的附件电压。请列出这些影响因素，并加以归类；然后说明消除这些影响因素的方法。
3.画图说明螺线管内外磁场测定装置上换向开关的工作原理。
2.实验过程中，流经螺线管的励磁电流很大，将使螺线管发热，从而会改变霍尔元件的灵敏度，实验时应采取什么措施克服这一影响？
3.当霍尔元件将要移出螺线管时，霍尔效应专用电源显示的电压可能发生一些怎样的变化？会是什么原因引起的？
数据表格：
1.记录所用测量仪器的仪器误差：
2.列出数据记录表格：
教师签字：
月日
4.请总结一下，在实验中使用霍尔元件的注意事项。
5.霍尔效应专用电源与螺线管内外磁场测定装置间的励磁电流、工作电流、霍尔电压都是一一对应的，实验中一定不要接错，如果接错将会产生什么后果？
6.连接电路前、实验结束后，应对励磁电流、工作电流调节旋纽做何调整？为什么？
实验内容：
1.测量螺线管内部磁场分布时，应从螺线管中部开始测量，如何确定霍尔片已经处于螺线管正中间？
