灵石红岩煤矿探放水设计
探放水设计原则及安全技术措施
附件十一探放水设计原则及安全技术措施为了搞好矿井防治水工作,有效地防止矿井水害事故,确保矿井安全生产及职工的人身安全。
依据《煤矿安全规程》、《煤矿防治水规定》有关条款要求,特编制矿井探防水设计原则及安全技术措施。
矿井在日常工作中,应当坚持预测预报、有疑必探、先探后掘、先探后采的原则,进行充水条件分析,在受水害威胁的区域内进行采掘前,必须坚持“有掘必探”的原则,加强探放水工作。
一、探放水设计1、探水钻孔的布置(1)平巷探放水钻孔布置平巷钻孔布置目标主要就探巷道上帮和前方的水体,钻孔呈半扇形布置探放水前,必须编制探放水设计,确定探水警戒线,制定防止瓦斯和其它有害气体危害等安全措施。
二、探放水设计原则1、按矿井开拓工程布置,根据技术部门提供的地质和水文地质资料编制设计。
2、探放水老空水、陷落探水和钻孔水时,探水钻孔成组布设,并在巷道前方的水平面和竖直面内是扇形。
钻孔终孔位置以满足平站3m为准,原煤层内名孔终孔的孔的距不得超过1.5m。
①平巷探主水钻孔布置;②斜巷探放水钻孔布置。
3、探放断裂透水和岩溶水等时,探水钻孔沿掘进方向的前方及下方布置,底板钻孔不应少于2个。
4、煤层内原则上禁止探放水压高于1MPa的充水断层水,含水层水及陷落探水等。
如确实需要的,可以先建筑防水闸墙,并在闸墙外沟内探放水。
5、上山探水时,一般进行双巷掘进,其中一条超探水和江水,分一条用来安全撤水,双巷闸每隔30~50m掘1个联络巷,并设挡水墙。
6、井下探放水应当使用专用探放水钻机。
严禁使用煤电钻探放水。
7、探水钻孔除兼作堵水或者疏水用的钻孔外,终孔孔径一般不得大于75mm。
8、探水钻孔超前距离和止水长度,应当符合:①、探放老空积水的超前钻距,根据水压、煤(岩)层厚度和强度及安全措施等情况确定,但最小水平钻距不小于30m,止水套管长度不应小于10m。
②、沿岩层探放含水层,断层和陷落等含水时,最小水平钻距和止水巷管长度不应小于水压在<1.0、1.0~2.0、2.0~3.0、>3.0Pa 时,分别为>10、>15、>20、>25m和>5、>10、>15、>20m。
探放水设计说明书
-XX煤矿探放水设计说明书为认真贯彻执行《关于加强煤矿水害防治工作的指导意见》(安监总煤矿[2006]98号)精神,切实加强我矿水害防治工作,结合我矿实际情况,现制定探放水设计说明书,在实际工作中严格执行。
一、探放水地区的积水范围、积水量和水压矿区范围内共存在七个老窑、小窑,目前均已被关闭,分别是原林源煤矿(一号井)、原永安煤矿(二号井)、原****煤矿(三号井)以及原永安煤矿西南方向公路上侧的独眼小窑(四号井)、原永安煤矿与原****煤矿之间公路下侧的独眼井(五号井)、原****煤矿主井东北方向约40米处小窑(六号井)、井田西南边界上部一个独眼井(七号井)等,具体位置详见井上下对照图。
对我矿目前威胁较大矿井为一号井及二号井,现将一、二号井的详细情况分述如下:一号井老空区,经走访调查1#井老巷走向长度约为250m,开掘有三条平巷,老巷内存在大量老窑积水,预计老窑积水量约为5000m3。
二号井老空区,经走访调查2#井老巷走向长度约为270m,开掘有四条平巷(包括回风巷在内),老巷内存在大量老窑积水,预计老窑积水量约为12000m3。
二、探放水地区的地质及水文地质情况1、矿区水文地质情况①地表水排泄情况:矿区内地形陡峻,最高点海拔标高2288.50m,最低点位于矿区北西朱家岩洞,海拔标高1568.0m。
高差相对较大,一般约100m,最大高差720.50m,区内地貌可分为三种类型:煤系分布地段呈缓坡-沟谷地貌;砂岩分布地段呈陡坡、冲沟;灰岩呈陡崖地貌。
矿区总体呈高山地貌,有利于地表水排泄。
②地下水受地层、岩性、构造、地貌、气象等水文因素的控制,区内地下水类型及特征如下:碳酸盐类岩溶水:中二叠统茅口组(P2m)、下三叠统永宁镇组(T1yn)含水岩组,岩性为灰岩,强含水岩组,富水性强,为含水层。
碳酸盐岩夹碎屑岩类岩溶水:上二叠统长兴+大隆组(P3c+d),岩性主要为燧石灰岩、粘土岩。
含溶隙、裂隙水,富水性中,为中等含水岩组。
煤矿探放水方案
欢迎阅读煤矿探放水方案(设计)编制日期:2017年1月19日煤矿探放水方案(设计)一、设计背景鉴于二采区采掘工程布置于原3号煤层和7号煤层之间,有一定的水患,前期12山上部距原老系统老巷、采空区具有一定的积水,积水情况如下:3号层北部已采到+1382.089m 标高(含3号层井底水仓),南部已采到+1410m 标高;7号层已采到+1405.287m 标高;由于该标高以上已开采,开采后采空区内有大量积水;根据原老空区回采的测量数据及地质资料,原老系统下山方向无断层、陷落柱等大的地质构造,产状稳定。
经计算,3号层积水5.06万立方米,回风上山第六循环探放水时开孔口标高为(+1457m),孔底标高为(+1467m)放出1.2万立方米积水,现还有3.8万立方米积水,在+1418m标高放水量约为2.5万立方米,水压达到0.55MPa,放水时间预计30天放到预定标高。
剩余的采空区积水待巷道掘至标高+1382m时再进行探放水;7号层积水9.09万立方米,通过皮带上山每个循环探放水时都会将积水放出,现还有1.8)36.39数(f)程处于34没有大的断层,但在F20号断层附近没有工程控制,受断层影响,0.5—2.0小断层可能发育,掘进时必须加强断层带的瓦斯管理。
区内无火成岩侵入的岩墙、岩床,陷落柱等;三、巷道布置及施工情况:二采区施工情况,目前副平硐、回风斜井及上部车场及回风系统已形成,二采区回风上山、轨道上山、运输上山正在施工。
轨道上山、皮带上山、回风上山相距30米,目前回风上山已施工到变坡点(+1503)以下278米处(标高+1401.407米),皮带上山已施工到变坡点(+1503)以下263米处(标高+1396.726米),轨道上山已施工到变坡点(+1503)以下289米处(标高+1384.724米)。
三条下山的层位关系:皮带上山、轨道上山距7号煤层顶板(采空区)13米,距3号煤层底板(采空区)43米;回风上山距7号煤层顶板(采空区)25米,距3号煤层底板(采空区)31米;详见巷道布置平、剖面图。
煤矿井下探放水设计
煤矿井下探放水设计第一篇:煤矿井下探放水设计探放水安全技术措施。
一、探放水原则及出水预兆1、探放水原则“有掘必探、先探后掘,先探后采”是防治水害的基本原则。
凡是新开拓的区域和受水害威胁的地区,都必须坚持这一原则。
遇到下列情况都必须探水掘进。
⑴矿井新开拓区域或新布置的巷道。
⑵接近含、导水断层、溶洞和导水陷落柱时。
⑶打开隔离煤柱放水时。
⑷接近可能与河流、湖泊、水库、蓄水池、水井等连通的断裂构造带时。
⑸接近有出水可能的钻孔时。
⑹接近有水的灌浆区时。
⑺受底板强承压含水层威胁的采煤工作面。
⑻接近其它可能出水(突水)地点时。
2、工作面出水预兆煤壁挂汗:温度下降,空气变冷,雾气产生;煤层发潮、暗沉沉有害气体增高,呼吸困难,头痛;顶、地压加大,底板鼓起并有渗水、淋水;出现压力水流并有“嘶、嘶”水叫声;巷道挂红,有异味等出水预兆情况,必须立即向矿调度室汇报撤出人员等候处理。
二、探水钻孔设计1、我矿现掘进的是2#煤层,巷道主要布置在断层附近。
故主要预防构造水及断层导水,因而在巷道工作面前方和顶底板各布置一个孔,共计三个钻孔。
(详见附图一)2、预计前方有带水压的含水层时,探水孔必须安设套管。
孔口套管必须用水泥注浆固孔,而且必须进行耐压试验,耐压试验不小于4MPa,稳定时间不小于30分钟。
3、对水压高于1 MPa且水量较大的积水或强含水层进行探放水时,孔口应安设防喷逆止阀。
4、探得水压高于2MPa、水量大于60m3/h,需长期保留时,孔口应使用双水门,下门备用。
三、钻机安装规定:1、加强钻场附近的巷道支护,并在工作面迎头打好坚固立柱和挡板。
2、清理巷道挖好排水沟,探水钻孔位于巷道低洼处时,必须配备与探放水相适应的排水设备。
3、在打钻地点或附近安设专用电话。
4、测量和探放水人员必须亲临现场,依据设计,确定主要探水孔的位置、方位、角度以及钻孔数目。
四、探放水施工中的技术要求(一)探水技术要求1、钻进时应准确判别煤、岩层厚度并记录换层深度。

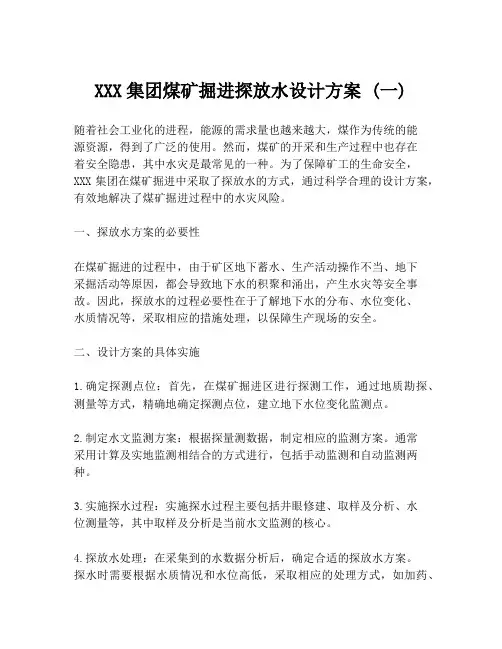

XXX集团煤矿掘进探放水设计方案 (一)
XXX集团煤矿掘进探放水设计方案 (一)随着社会工业化的进程,能源的需求量也越来越大,煤作为传统的能源资源,得到了广泛的使用。
然而,煤矿的开采和生产过程中也存在着安全隐患,其中水灾是最常见的一种。
为了保障矿工的生命安全,XXX集团在煤矿掘进中采取了探放水的方式,通过科学合理的设计方案,有效地解决了煤矿掘进过程中的水灾风险。
一、探放水方案的必要性在煤矿掘进的过程中,由于矿区地下蓄水、生产活动操作不当、地下采掘活动等原因,都会导致地下水的积聚和涌出,产生水灾等安全事故。
因此,探放水的过程必要性在于了解地下水的分布、水位变化、水质情况等,采取相应的措施处理,以保障生产现场的安全。
二、设计方案的具体实施1.确定探测点位:首先,在煤矿掘进区进行探测工作,通过地质勘探、测量等方式,精确地确定探测点位,建立地下水位变化监测点。
2.制定水文监测方案:根据探量测数据,制定相应的监测方案。
通常采用计算及实地监测相结合的方式进行,包括手动监测和自动监测两种。
3.实施探水过程:实施探水过程主要包括井眼修建、取样及分析、水位测量等,其中取样及分析是当前水文监测的核心。
4.探放水处理:在采集到的水数据分析后,确定合适的探放水方案。
探水时需要根据水质情况和水位高低,采取相应的处理方式,如加药、沉淀、加气等。
三、探放水方案的应用效果通过探放水方案的实际应用,XXX集团煤矿掘进区域的水灾风险得到有效地控制,生产现场环境得到了明显的改善。
探放水的方式可以使矿工免受煤矿水灾隐患的威胁,更好地保障了矿工的生命安全。
综上所述,XXX集团在煤矿掘进探放水设计方案中充分考虑到了实际应用情况和矿工人身安全问题,在方案设计和监测过程中形成了科学、严谨的系统。
在实际应用中,方案得到了很好的应用效果。
对于当前煤矿生产,这一技术的应用将发挥重大的作用,并为煤矿安全生产提供重要的技术支撑。
探放水设计及措施
XX 煤矿探放水设计及措施矿长:总工:编制:2012 年5 月探放水设计及安全技术措施根据煤矿《安全规程》第285 条、286 条等之规定:矿井必须作好水有害分析预报,坚持有疑必探,先探后掘的探放水原则。
探水或接进积水地区掘进前或排放被淹井巷的积水前,必须编制探放水设计,并采取防止瓦斯和其它有害气体危害等安全措施。
探水眼的布置和超前距离,应根据水头高低、煤(岩)层厚度和硬度以及安全措施等在探放水设计中具体规定和采掘工作面遇到下列情况之一时,必须确定探水线进行探水:(一)、接迈水淹或可能积水的井巷,老空或相邻煤矿时。
(二)、接迈含水层、导水断层、溶洞和导水陷落拉时。
(三)、打开隔离煤栓放水时。
(四)、接迈可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带时。
(五)、接近有出水可能的钻孔时。
(六)、接近有水的灌浆位时。
(七)、接进基地可能出水地位时。
经探水确认无灾水危险后,方可前进的规定,结合我矿实际情况,特编制富新煤矿“探放水设计及安全技术措施”[一]探放水设计1、钻孔的布置。
a:平面布置图:a b:断面布置图:o左眼o 中孑L 0 左眼2、探水超前距的确定:a、超前距计算公式:a=0.5.KL . P = KL 3 R^3R V KP式中:a—超前距(m)L:――巷道宽和高,取最大值:(m)K:――安全系数:取2-5。
P: ------- 水头压力MpaKp:――煤柱或岩柱的抗张强度,Mpa :取16B :经验数据:探水超前距和帮距经验值::超前距钻孔布置图:L=MX A 3 P =7.5 X 1.038=7.785(m)¥KP因此矿井+1240水平以上探水超前距为8m。
3、探水钻机的选择(1)按煤矿安全专篇选择的小型探水钻,127 V 2.2KW2台一台件工作、工台件备用。
可样20-30m煤巷。
(2)钻机T X U-75A (与探水瓦斯排放共用)一台,可钻进75米。
4、几点技术要求说明:帮助D:指探水钻中心孔终点外斜孔终点之间距离,帮距一般等于超前距,有时略小1- 2m。
煤矿采掘作业点探放水设计及安全技术措施
煤矿采掘作业点探放水设计及安全技术措施下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!煤矿采掘作业点探放水设计及安全技术措施1. 引言在煤矿采掘作业中,探放水设计及相应的安全技术措施是确保矿井生产安全、提高采矿效率的关键环节。
山西灵石国泰红岩煤矿生产建设长远规划
范本:××××××煤矿生产建设长远发展规划依据《煤矿安全规程》、《安全生产法》及《矿山安全法》等有关法令法规的要求,结合我矿实际情况,特制定本矿生产建设长远发展规划。
我矿现为技改矿井,技改生产能力为9万吨/年,目前技改第一期工程已全面完成,正在准备进行工程验收,计划2010年底前全面完成9万吨/年生产能力的技改工作,且矿井实际产量达到设计能力。
至2011年,矿井各项工作走上正轨,产量稳定,安全无事故,矿井质量标准化,高效文明,稳步发展。
一、进一步增加矿井通风能力,满足生产的需要。
根据矿井技改设计规划,计划于2011年开掘一条东翼矿井总回风上山,逐步报废+920m以上的巷道和工作面,更便于通风系统的管理,同时对风井下部巷道进行全面改造,减少矿井通风阻力,增加矿井有效风量,大提高矿井通风效率,确保矿井总进风量在1600m3/min以上,完全达到设计要求。
二、改造矿井主运输系统,增加矿井综合生产能力。
2010年第四季度,本矿将着手进行矿井主运输系统的改造,首先是对地面的车场进行扩大,将目前的架桥式单道车场改为双道,大大提高矿井的运输的循环能力,煤矸分开堆放;其次对目前主运输巷人力推车效率低的现象进行改造,2011年下半年将计划购置3台5T充电式电机车在主运输巷运输,并对现有巷道和车场进行局部改造,保证运输的通畅,这样就提高了全矿井的生产效率,扩大了矿井的生产能力。
三、加强矿井瓦斯检测,确保低瓦斯矿井的安全生产。
本矿历度瓦斯等级鉴定均为低瓦斯矿井,2007年鉴定的矿井瓦斯相对涌出量为9.93m3/t,瓦斯绝对涌出量为1.08m3/min,但我们对瓦斯的管理,仍是以高沼气矿井的标准来要求,逐渐配全瓦斯检测仪器仪表,瓦斯监控系统运行正常,计划本年底前与县市联网。
2011年度,计划将安装井上下视频监控和人员定位系统,对各主要工作场所安装监控探头,有效地管理职工的安全生产工作。
探放水方案设计及安全技术措施
探放水施工过程中的安全要求
作业许可
进行探放水作业前,必须 获得相关部门的作业许可 。
现场管理
实施严格的现场管理制度 ,确保作业人员遵守安全 规定,避免事故发生。
监测与检查
对探放水设备进行定期检 查和维护,确保设备正常 运行;同时对作业环境进 行监测,确保安全。
探放水施工后的安全检查
设备检查
对探放水设备进行全面检查,确保设备没有损坏 或遗留问题。
探放水方案的设计思路
收集地质资料
01
详细了解矿井的地质条件、水文情况等信息,为方案
设计提供基础数据。
确定探放水方案
02 根据矿井实际情况,确定合理的探放水方案,包括钻
孔布置、设备选择、施工流程等。
制定安全技术措施
03
为了保证探放水工程的安全进行,需要制定完善的安
全技术措施,包括应急处理措施、安全操作规程等。
材料设备质量控制
对所有用于探放水工程的材料和设备进行严格的 质量检查和验收,确保其符合设计要求和相关标 准。
施工过程质量控制
实行工序质量控制和隐蔽工程验收制度,每道工 序完成后进行质量检查和验收,确保符合设计要 求和相关标准。
探放水工程验收质量标准
验收程序合规
01
探放水工程验收应按照相关规定和程序进行,验收过程应公正
探放水方案设计及安全技术措施
汇报人: 日期:
目录
• 探放水方案设计 • 探放水施工安全技术措施 • 探放水工程质量保障措施 • 安全预防和应急措施 • 结论和展望
01 探放水方案设计
探放水方案的目的和任务
目的
确保探放水工程的安全、高效进 行,以达成矿井安全和生产目标 。
任务
设计合理的探放水方案,包括钻 孔布置、设备选择、施工流程等 ,确保探放水工程能够达到预期 效果。
煤矿探放水设计 (4)
煤矿探放水设计1. 引言煤矿是一个地下工作环境严峻的行业,常常面临水灾风险。
水灾不仅会对煤矿生产造成严重影响,还会危及矿工的生命安全。
为了保障煤矿的安全稳定生产,探放水设计成为必要的措施。
本文将介绍煤矿探放水设计的目的、过程和关键要素,以及如何实施和管理该设计。
2. 目的煤矿探放水设计的主要目的是通过合理的排水系统和设备,探测、降低和处理矿井内的水灾风险。
具体目标包括: - 彻底了解矿井的水文地质情况,确定水源、水位和水流情况; - 设计并实施水文测量和探水设备,实时监测矿井内的水位和水流; - 研究和设计矿井排水系统,确保有效排水并防止积水; - 制定应急预案,及时响应和处理煤矿水灾事件。
3. 过程3.1 水文地质调查水文地质调查是煤矿探放水设计的基础工作之一。
调查包括以下内容: - 地质勘探:通过钻探、采样和化验分析等方法,获取矿井地质构造、岩层和地下水信息。
- 水文测量:使用水准仪、测流仪等设备,测量并记录矿井内的水位和水流。
- 地下水质量调查:采集地下水样品,检测水质,评估地下水的适用性和可能的污染。
3.2 设计排水系统根据水文地质调查的结果,设计矿井的排水系统。
主要步骤包括: - 确定排水的方式:常见的排水方式有抽水和排放,根据地形和水质条件选择适当的方式。
- 设计排水设备:选择适当的抽水设备、管道和阀门,确保能够有效抽水、排放和控制水流。
- 设计防水措施:根据水位和水流情况,设计防水堤坝、水封和隔水墙等措施,防止水浸。
3.3 水位监测和应急预案为了及时响应煤矿水灾事件,需要进行水位监测和制定应急预案: - 安装水位监测设备:在关键位置安装水位监测器,实时监测矿井内的水位变化。
- 研究应急预案:制定水灾应急预案,包括疏散方案、抢修方案和紧急抢险措施等,确保能够迅速应对水灾事件。
4. 实施与管理煤矿探放水设计的实施和管理需要注意以下要点: - 严格遵守安全规程:在实施过程中,必须遵守相关的安全规程和操作流程,确保矿工和设备的安全。
岩石大巷、石门及采区煤引巷、天眼探放水安全技术措施
岩石大巷、石门及采区煤引巷、天眼探放水安全技术措施根据我矿揭露的地质情况,我井地质构造、水文地质较复杂,溶洞、裂隙较发育,加上我矿各个生产水平都受到小煤窑破坏严重,小煤窑废弃巷道以及采空区等等存在大量的老窿水,而且具体位置以及积水量难以掌握,严重威胁着我矿职工的生命安全,给我矿正常安全生产带来较大的困难。
为了使我矿在组织生产过程中避免水害影响,保证安全生产。
因此,在我们生产施工中,必须坚决执行“有疑必探,先探后掘”切实做好防探水工作。
一、探放水前的准备工作:1、机电队必须保证水仓必须有一定的容量,以防止探放水后因水仓没有一定的调节量而造成排水不及引起事故。
2、水泵房机械设备必须是正常,而且供电符合《规程》规定,有一定的防灾应变能力。
3、探水时,各级泵房司机一定到位,听候安排。
4、地质技术员必须及时提供有透水可能的水文地质预测预报。
特别是小煤窑的位置以及积水量,以便采取有计划的措施进行排放水。
5、我矿在探放水工作中,必须成立探放水组织。
探水负责人必须把钻机、钻杆清洗保管好。
保证井下能正常工作。
二、成立矿探放水组织:1、组长:胡竹山2、副组长:赵菊秋、刘胜平、冯责制、唐新胜、李德运3、指派安监员1名,技术人员1名,负责现场探水观察工作。
4、机电队指派钳、电、管各1人协助。
5、报告公司生产(调度)安监部门领导,请求救护人员,带机现场监护。
6、每一次探水必须有一名矿领导在现场指挥。
7、开拓探水包括石门探水,由开拓施工班班长负责打眼。
三、探放水的安全技术措施:1、必须严格按照作业规程要求布置巷道,搞好工程质量,每一次探水必须有明确的探水天眼以及明确的避灾路线。
2、必须做好通风工作,风筒一律接至探水当头,而且必须保证最小风量在40m⊃;/min以上。
3、在探水前,探水人员配合技术人员对工作面进行质量验收,达不到要求,及时整改,保证探水工作面的安全距离以及工程质量。
4、煤巷采区要求所有天眼口以及引巷抬好楼,下水天眼口打好地杠,同时连接水天眼与对直眼间的引巷内打好档水墙,以保证行人避灾出口安全。
煤矿探水设计及安全技术措施
经过探水工程的实施,查明了矿井内的水文地质条件,预测了可能发生 的水害,并采取了相应的安全技术措施,有效地保障了矿井的安全生产 。
某矿井工作面探水工程实例
工作面概况
某矿井工作面位于矿井的东部,开采深度为200米,地质 条件较为复杂,水文条件较差,工作面面临的水害问题较 严重。
探水方案
采用地面电法勘探和井下钻探相结合的方法进行探水,以 查明工作面的水文地质条件,预测可能发生的水害,并采 取相应的安全技术措施。
管线直径
根据探水工程的需求,选择合适直径的管线,以 满足流量和压力的要求。
管线连接
采用可靠的连接方式,如焊接、螺纹连接等,确 保管线的密封性和稳定性。
水泥及添加剂
水泥品种
根据工程需求选择合适品种的水泥,如普通硅酸盐水泥、矿渣硅 酸盐水泥等。
水泥质量
确保水泥质量符合标准要求,无过期、受潮、结块等问题。
探水效果
经过探水工程的实施,查明了工作面的水文地质条件,预 测了可能发生的水害,并采取了相应的安全技术措施,有 效地保障了工作面的安全生产。
某矿井巷道探水工程实例
巷道概况
某矿井巷道位于矿井的北部,长度约为1000米,地质条件较为复杂,水文条件较差,巷 道面临的水害问题较严重。
探水方案
采用地面重力勘探和井下钻探相结合的方法进行探水,以查明巷道的水文地质条件,预测 可能发生的水害,并采取相应的安全技术措施。
探水方案设计
根据矿井开拓方案, 制定探水方案。
制定探水过程中的安 全措施和技术要求。
确定探水孔的布置、 数量、深度等参数。
探水工艺流程
钻探工程设计
根据矿井开拓方案和地质资料,设计钻孔的 位置、深度、角度等参数。
煤矿探放水设计要求
煤矿探放水设计规范为了认真贯彻落实“有掘必探、先探后掘”的探放水原则,所有掘进工程在提交作业规程的同时必须提交探放水设计。
为了确保探放水设计符合《煤矿安全规程》、《煤矿防治水规定》的要求,结合我公司实际,现提出如下要求:1、掘进巷道施工区域应进行水文地质调查,分析清楚含水层、采空区、断层、褶曲、陷落柱等因素,进行必要的预测预报,在提交地质说明书的基础上,由地质专业技术人员提交探放水设计。
2、探放水设计必须由矿总工程师组织审定批准,有组织审批的会审意见。
3、设计内容应包括探放水区域的水文地质条件。
在确定存在的采空区附近施工探放水钻孔,应当首先分析查明采空区的位置、积水量和水压,必须标明与采空区的间距。
4、根据煤(岩)层厚度、硬度和水头压力确定巷道施工前方和两侧探水超前距离。
掘进巷道采用“探—掘—探—掘……”探放水方式的,要确保钻探水平超前距离不低于50m,最小不低于30m。
5、探放水设计应包括巷道开掘方向、施工坡度(上山、平巷、下山、或沿煤层底板起伏)、巷道规格、支护方式等。
6、放出的水若采用巷道底板自然泄水,要考虑巷道坡度和支护方式,必须有满足泄水的排水沟;若采用水泵、水管排水,需明确水泵、排水管规格和供电情况,不安装排水设施不得施工探放水钻孔。
7、一条巷道一个设计,设计必须明确探水钻孔的组数、个数、方向、角度、深度和施工安全技术要求。
某一组钻孔施工地点的施工条件发生变化,或应该采取设计说明书要求之外的安全技术措施时,可以补充施工技术措施。
两条距离不超过30m的平行巷道,可以采用一个设计;也可以一组钻孔一个设计。
钻孔设计必须考虑探测煤层内老巷道,也要考虑探测采空区垮落后顶板岩层内的老空区。
8、在同一煤(岩)层内施工相邻不超过30m的平行巷道,在能够确定两侧60m范围内不存在采空区的情况下,可以采取交替施工探放水钻孔的方式,也可以在一条巷道对两条巷道施工区域进行探放水,但钻孔角度必须满足能够探测两条巷道外侧平距不低于20m的范围。
煤矿探放水方案
煤矿探放水方案(设计)编制日期:2017年1月19日煤矿探放水方案(设计)一、设计背景鉴于二采区采掘工程布置于原3号煤层和7号煤层之间,有一定的水患,前期探放水工程放出了部分采空区积水,但采空区积水仍然存在,为了杜绝巷道掘进过程中水害事故的发生,确保我矿掘进施工安全,按照“预测预报、有掘必探、物探先行、钻探验证”的原则,结合二采区实际水文地质情况及前期探放水资料,制定本设计方案。
二、采区地质及水文地质情况1、巷道相应的地面位置、标高,区域内的水体和建、构筑物对工程的影响:巷道相应的地面标高在+1524m至+1600m之间,地表区域内没有河流、湖泊、水库等,水系不发育,季节性小沟发育,属季节性溪沟,流量受大气控制明显。
由于山高坡陡,雨水季节雨水难免会沿裂隙渗入井下,造成井下涌水增加。
地面无建、构筑物,原瓦斯泵房及其他构筑物对工程无影响。
2、巷道与相邻煤(岩)层、邻近巷道的层间关系,附近已有的采掘情况对工程的影响:所布置的三条下山处于7号3号煤层之间,该工程附近无其他采掘活动,但下山上部距原老系统老巷、采空区具有一定的积水,积水情况如下:3号层北部已采到+1382.089m标高(含3号层井底水仓),南部已采到+1410m标高;7号层已采到+1405.287m标高;由于该标高以上已开采,开采后采空区内有大量积水;根据原老空区回采的测量数据及地质资料,原老系统下山方向无断层、陷落柱等大的地质构造,产状稳定。
经计算,3号层积水 5.06万立方米,回风上山第六循环探放水时开孔口标高为(+1457m),孔底标高为(+1467m)放出1.2万立方米积水,现还有3.8万立方米积水,在+1418m标高放水量约为2.5万立方米,水压达到0.55 MPa,放水时间预计30天放到预定标高。
剩余的采空区积水待巷道掘至标高+1382m时再进行探放水;7号层积水9.09万立方米,通过皮带上山每个循环探放水时都会将积水放出,现还有1.8万立方米积水,正在7号层采空区最低标高也是开孔口和孔底标高(+1402.664m)进行放水,积水压力0.2MPa。
矿井探放水设计要求
矿井探放水设计要求
一、在出现《煤矿防治水规定》第92条规定的9种情况下必须编制探放水设计。
(贵州要求“有掘必探”,但并不一定要编制探放水设计,可采用长纤子进行“探”,只有在具有突水威胁的采掘头面才必须编制探放水设计,如庙新煤矿过水坝河、茅口大巷过张性断层带等)
二、探放水设计内容:
1、探放水地区的水文地质条件(如老空积水范围、积水量、估算的水头高度、涌水量等)。
2、探放水巷道的开拓方向、施工次序、支护形式。
3、探放水钻孔个数、方位、倾角、深度、施工技术要求、超前距、帮距。
4、探放水施工中应采取的安全措施。
5、受水威胁区信号联系与避灾路线。
6、水情及避灾联系制度与灾害处理措施。
7、探放水钻孔设计图(平面图、剖面图、断面图、避灾线路图)。
探放水方案设计及安全技术措施
仅供参考[整理] 安全管理文书探放水方案设计及安全技术措施日期:__________________单位:__________________第1 页共15 页探放水方案设计及安全技术措施第一章概述针对我矿井下生产过程中可能存在水的自然灾害,为促进我矿井安全生产,保障广大职工的生命安全,为有效防止矿井水灾水害事故的发生,根据《煤矿防治水规定》和《煤矿安全规程》等相关文件要求,结合我矿井实际水文地质条件,特制定矿井探放水方案设计及安全技术措施。
第二章组织机构的建立与岗位责任一、探放水工作领导组组长:何厚益(矿长)副组长:吴德波(总工程师)苏广能(安全矿长)沈应书(生产矿长)黄永江(机电队长)徐进波(机电矿长)田林攀(地测技术员)曾勇(通风技术员)韩家顺(通风队长)徐佁权(后勤矿长)组员:谭龙芳(掘进一队队长)李荣莆(掘进二队队长)何金龙(维修队队长)杨建元(调度室主任)石宝玉(监控室主任)二、岗位责任组长:全面负责探放水调度工作。
副组长:具体负责探放水工作,配合组长调度人力、物力等后备物资。
生产技术科:履行岗位职责,根据总工程师的安排,制定防探水措施,掌握开拓进度,及时填写图纸,为防探水提供准确的技术资料,正确指导施工。
安全科:履行岗位职责,按照防探水实际设计和措施,进行现场监督,监视现在变化,随时按照程序上报矿调度室。
机电科:履行岗位职责,负责机电设备的配置与检修,保证探水设备与电力供给与正常运转。
通风科:履第 2 页共 15 页行岗位职责,负责具体的打钻任务;同时要随时监测有害气体的变化情况。
调度室:履行岗位职责,负责调度通知、通报的上传下达,保证矿井通讯系统的畅通。
后勤部:履行岗位职责,负责物力供应,详细清查库房物品的缺失,随时反应给采购人员进行购置,保证物品供给无误。
办公室:守岗待命,保证运输无误。
掘进队、开拓队队长:履行岗位职责,负责调度各班班长严格按照防探水设计说明书及措施实施落实。
第三章地质及水文地质概况一、井田18#煤位于长仙组下部,上距17#煤平均10.5m。
疏水巷疏放水安全技术方案
070101回采工作面疏放水技术方案山西灵石国泰红岩煤业有限公司2013年11月14日070101回采工作面疏放水技术方案一、工程概况山西灵石国泰红岩煤业有限公司首采工作面为070101回采工作面,该工作面布置在7号煤层中,位于矿井中部,走向长度为780m,倾斜长度为120m。
根据山西地宝能源有限公司编制的《水文类型划分补勘报告》显示,该回采工作面上部2号煤层存在采空区,两个积水区,积水量分别为101202m³和72063m³。
二、煤层赋存情况7号煤层位于太原组中上部,上距2号煤层51.55~60.25m,平均55.90m。
煤层厚度1.15~2.20m,平均1.20m。
结构简单,含0~1层夹矸。
顶板岩性为泥岩,老顶为K4灰岩,局部地段煤层直接顶板即为K4灰岩;底板为泥岩、砂质泥岩。
7号煤层在井田内赋存稳定,ZK8孔附近7号煤层有尖灭现象,为井田内稳定发育的大部可采煤层。
井田内北东部、中东部及西南部沟中存在7号煤层露头线。
7号煤层在井田北部ZK6孔附近存在小窑破坏区。
2号煤层赋存于山西组中下部,煤层厚度0~1.00m,平均0.70m。
结构简单,不含夹矸。
顶板岩性为泥岩、砂质泥岩;底板为砂质泥岩。
2号煤层在井田内为局部可采煤层,可采区分布于井田北西部及中部。
井田内中东部及西南部沟中2号煤层存在露头。
据煤矿提供的采掘图及调查结果,井田内2号煤层在其可采范围内已全部采空。
三、地质及水文地质情况070101回采工作面煤层底板主要为砂质泥岩和K3灰岩,含水性较弱,不受底板奥灰水影响;顶板为砂质泥岩和K4灰岩,含水性较弱。
070101回采工作面上部煤层为2号煤层,距离约为55.9m,且2号煤层大部分为采空区,存在积水,对7号煤层的回采造成威胁。
四、采空区及积水情况根据《地质报告》和《矿井水文地质类型划分报告》显示,矿井井田中部存在2号煤层小窑破坏区,破坏区面积约641510m2。
积水区面积为613536㎡,积水量为173265m3。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
灵石国泰红岩煤业有限公司
探
放
水
设
计
编制:
施工队:
批准日期:
会审签字矿长:
生产矿长:
安全矿长:
机电矿长:
矿长助理:
总工:
施工队:
灵石国泰红岩煤业有限公司
探放水设计
根据国家煤矿安全技术有关政策要求,在煤矿防治水方面,必须严格执行“预测预报、有掘必探、先探后掘、先治后采”的方针要求、特编制灵石县国泰能源有限公司红岩煤矿探放水设计及安全技术措施。
一、矿井水文地质条件:
红岩煤矿位于灵石县夏门镇西8公里处:是由六座小煤矿资源整合而成的,资源整合后,井田面积4.7104平方公里,现在10#煤层,根据2010年9月《红岩煤矿生产矿井地质报告》,矿井水文地质介绍10#、11#煤层,其直接充水含水层为顶板石灰岩溶隙水,含水性弱,原生产时排水量较小,矿井水文地质条件简单;原煤矿对生产过程中的排水情况,进行了详细的记录,并根据以往勘察资料和区域水文地质资料,对矿井水的来源,矿井充水因素进行了分析,预计矿井正常涌水量为5m³/h,最大涌水量为10m³/h。
二、探放水施工顺序:
施工顺序:①先探后掘,深探浅掘,每次钻探深度60m,每次掘进进尺不得超过30m,确保探眼超前掘进工作面30m的安全距离。
当超前距离剩余30米时,重新钻探,以此循环。
②探眼的布置:如图1,正常情况单巷掘进,工作面探眼分别为1#、2#、3#、4#、5#、6#、7#、8#、9#探眼,探眼高度距底板1.0米,如
图2、图3、5#探眼沿巷道中线(水平)方向进行钻探60米,4#眼逆时针转水平角3°00′,钻探深度大于或等于60米,3#眼逆时针再转水平角3°00′,钻探深度大于或等于60米,2#眼逆时针再转水平角3°00′,钻探深度大于或等于60米,1#眼逆时针再转水平角3°00′。
钻探深度大于或等于60米,6#眼顺时针转水平角3°00′,钻探深度大于或等于60米,7#眼顺时针再转水平角3°00′,钻探深度大于或等于60米,8#眼顺时针再转水平角3°00′,钻探深度大于或等于60米,9#眼顺时针再转水平角3°00′,钻探深度大于或等于60米,1#、2#、3#、4#、5#、6#、7#、8#、9#眼扇形钻探以保证掘进工作面正前,两侧始终都有实体煤岩。
③钻得工作完成后,再进行掘进:掘进长度不得超过30米,然后再进行钻探,以此循环作业。
④、双巷掘进探放水:见图4(双巷掘进探水钻孔平面布置图)钻探方法相同。
⑤、单巷掘进一边是采空区的钻探方法如图5所示。
⑥、掘进或开拓工作面如遇特殊情况,顶板有淋头水或者底板有
水往上涌水的探钻方法,如图6、7、。
当顶板有淋头水时,钻探4#、3#、2#、1#孔,在进行钻探4#孔时,倾角为+3°00′,在进行钻探3#孔时,倾角再加+3°00′在进行钻探2#孔时,倾角再加+3°00′,在进行钻探1#孔时,倾角再加+3°00′。
当底板有水往上涌水时,钻探6#、7#、8#、9#孔,在进行钻探6#孔时,倾角为-3°00′,在进行钻探7#孔时,倾角
再转-3°00′,在进行钻探8#孔时,倾角再转-3°00′,在进行钻探9#孔时,倾角再转-3°00′,钻探深度均为60米,根据工作面实际情况,及时修改探放水设计。
三、施工要求及安全措施:
1、施工过程中,施工队应严格按《煤矿工人技术操作规程》、《煤矿安全规程》和本设计施工。
2、钻探施工前,在钻探场地必须开掘临时水仓,安装水泵管路,保证水泵能力能把水及时排到井口出坑,并要有备用水泵和管路。
3、钻探施工时,必须准确确定钻孔位置、方位、倾角、孔深,认真做好原始记录。
4、在施工过程中,要加强钻场顶板、煤帮支护和有毒有害气体监测监控工作,确保钻探施工安全进行。
5、钻进时,发现煤岩松软、片帮来压或钻孔中的水压水量突然增大,以及有顶钻等异状时,必须停止钻进,但不得拔出钻杆,现场负责人应立即向本矿调度室汇报,并派人监测水情,如果发现情况危急时,必须立即撤出所有受水威胁地区的人员,然后采取措施,进行处理。
6、在探放水钻孔施工中,水泵工必须坚守岗位。
在疏排水期间,要加强排水工作,严禁堵孔,并做好排水记录,遇钻孔出水量发生变化,要及时向矿调度室汇报。
7、在排放水期间,要加强瓦斯检查,防止有毒有害气体涌
出。
8、在确认放完采空积水后,要注意钻孔堵塞情况,防止重新积水,造成新的隐患。
9、探水钻场附近安设联络电话,遇有水情及时向矿调度室汇报,并通知有关人员撤离危险区域。
10、避水灾路线
钻场→回风顺槽→回风大巷→地面
钻场→运输顺槽→运输大巷→地面
11、矿调度室电话:801;坑口电话:802。
探放水设计贯彻登记表
贯彻人:
贯彻时间:
贯彻地点:
参加人员:。
