城市D级GPS控制网设计书
控制测量技术设计书(1)
控制测量技术设计书
1．工程名称及任务。
2．测区概况简述。
3．已有资料的来源及分析、利用论证。
4．坐标系统的选择及处理方法的论证，起始数据的配置和处理。
5．水平控制网布设方案阐述，其中包括：
（1）首级网的等级和布网方式，以及本次控制网在精度和密度方面对日后布设加密网的保证。
（2）控制网（点）精度估算的简要过程及结果。
（3）从经济上、技术上、精度上对两个以上布网方案进行对比论证，从中确定一个最优方案。
（4）填写精度统计表。
6．技术依据及作业方法。内容主要包括：
（1）工程执行的规范及施测细则。
（2）觇标及标石图并注明规格，材料及埋设方法（绘出示意图）。
（3）仪器的选择及检验项目要求。
（4）观测方法及各项限差（参阅规范或教材，不能杜撰）。
（5）概算内容和平差方法。
7．工作量综合计算及工作进程计划表（自行估计）。
8．需用的主要仪器设备（包括名称、型号和标称精度）、材料及经费预算。
9．工程项目完成后应提交的资料清单。
目录
一．测区情况
1.1测区位置及面积
1.2地理状况
二.作业依据
三．测区已有资料及利用
3.1平面控制资料
3.2高程控制资料
3.3其他资料
四．平面控制测量
4.1E级GPS测量
4.2三级导线测量
五．高程控制测量
5.1四等水准测量
5.2光电测距三角高程测量
六．一级导线、水准测量和光电测距三角高程测量平差计算
6.1观测数据的检查
6.2平差计算
七．提交成果资料
7.1技术总结
7.2控制点成果表的制作
7.3控制网图的制作要求
八．图根控制测量
8.1图根导线
8.2图根高程测量
8.3平差计算
8.4提交资料
平面控制网技术设计书
平面控制网技术设计书平面控制网技术设计书
项目背景和目标：
随着中国城市化的快速发展，对于高精度、高效率的平面控制网的需求日益增长。为了满足这一需求，我们计划设计一个全面、可靠的平面控制网技术方案。该控制网将服务于城市的大规模基础设施建设，为各类工程提供精确的地理信息，确保工程的质量与效率。
项目内容：
本项目将包括以下几个主要部分：
1.实地勘察和数据收集：收集现有的控制点信息和地形数据，进行实地勘察，
了解测区范围内的地理环境和人为因素。
2.数据处理和分析：利用专业软件对收集的数据进行处理和分析，包括数据清
洗、转换和建模等。
3.控制网设计：根据处理后的数据，设计出符合测区需求的平面控制网。
4.实施与监测：在控制网的设计方案实施后，对其进行定期监测，确保其稳定
性和精度。
目标受众：
本项目的目标受众包括城市规划部门、建筑公司、道路工程公司、公共设施管理部门等。
项目步骤：
1.组建项目团队，进行培训和分工。
2.收集并分析现有的控制点数据和地形数据。
3.实地勘察，记录和整理数据。
4.数据处理和分析，生成初步的平面控制网设计方案。
5.根据实地勘察的结果，对设计方案进行修订和完善。
6.与相关部门沟通，获取反馈并调整方案。
7.最终确定设计方案，开始实施。
8.对实施的控制网进行定期监测和维护。
技术方案：
我们将采用全球定位系统（GPS）和地理信息系统（GIS）为主要技术手段，结合传统的测量方法，进行数据的收集、处理和分析。对于数据处理部分，我们将使用Python编程语言和相关的数据处理软件进行操作。对于控制网的设计部分，我们将采用先进的数学模型和算法进行计算和分析。
D级GPS控制网技术方案设计书
D级GPS空制网技术方案
设计书
一、课程设计的目的和任务
1.1. 设计目的：本次课程设计的主要目的是通过本课程的学习并结合“ GPS技术完成一项“GPS D级网的技术设计，为下一步大比例尺数字测图提供基础控制。能用所学
的理论知识来解决设计中所遇到的实际问题，做到理论与实际相结合。
12任务概述：本次GPS空制测量任务和作业内容是在辽阳市境内吉洞峪，对吉洞峪地区进行村庄的地籍测量。贝嚅要在吉洞峪的测区范围内建立D级GPS网。
二、测区概况
2.1. 测区自然地理概况
吉洞峪在辽阳市最南端，介于北纬40 o 40'至40 o 50',东经123 o 00'至123 o 15'之间。东与河栏镇，南与岫岩县三家镇、牧牛镇，西与海城市接文镇马风镇，北与隆昌镇、八会镇接壤。乡政府驻地吉洞峪村距县政府（直线距离）45公里。乡域境内山地占总面积的80%属长白山系千山山脉。该地区地势陡峭，山脉较多，北部和西南部比较平坦。
2.2民族种类
境内居民主要有满族、汉族，另有少量蒙古族、回族等。其中满族人口占大多数。
2.3已有资料情况
1）本工程收集到国家二等点A1、A2、A3 A4 A5点作为本工程平面控制起算点。
2）根据设计提供的1: 5万地形图，1: 5万地形图之地物、地貌逼真，取舍恰当，为本次测量工作之交通、选埋、控制点联测及测图分幅等工作提供了方便。（所根据的是中
国人民解放军总参谋部测绘局1977年9月航摄地形图）
2.4测区的范围：
1）测区的位置：测区的地理坐标为北纬40 o 40'至40 o 50',东经123 o 00'至123 o 15'之间
控制网设计技术测量工程设计书
.
一、概述控制网设计技术是控制测量工作的重要组成部份,它对提
高测绘成果的质量起带重要的作用,因此在控制测量施测前必须篇写既
合理又经济的技术设计书,在控制网的技术设计过程中,应充分利用原有
的控制测量成果,做出合理的设计方案,并对设计方案进行精度估算, 使得该设计方案能保证精度要求,又具有良好的经济指标。二、控制测量工作
流程技术设计-->踏勘、选点、建标、埋石-->仪器设备检校--> 外业观测〔测角、测距、水准、 GPS-->观测原始记录检查-->数据预处理、平差计算-->整理成果资料-->编写技术总结报告-->检查验收三、业务来源及围业务来源：受工程职业技术学院测量一班指导老师唐保华的委托对学校
周围进行测绘。围：测区 5 公里围北邻石子路口,南邻京珠高速,东邻水
渡河,西邻机电学院。测区以黄土为主,少量的山地农田。四、作业目的
工程测通过控制测量设计能让我们了解到控制测量是研究精确测定地面
控制点空间位置的技术,它在工程建设的各个不同阶段的基本任务是建
立控制网,以精确确定控制点的位置。能让我们对整个的控制网有所了解,使我们对以后的工作不在盲目,有了一定的方向。五、已有资料利用
经过对测区周边高等级控制资料及图纸的收集,有下列成果可供利用。1、在测区及周围经过踏勘查实有以下国家基准点为 G0007.0008 位于学校后角,成果为 1954 年坐标系点位可靠。六、布网依据规及方案论证布设控
制网,原则上应该满足各种工程建设和测绘不同比例尺地形的需要,各种
工程的性质和任务不同,对控制网的精度和密度的要求也相差很远。根
D级GPS控制网技术指标
D级GPS控制网技术指标
GPS（全球定位系统）是一种用于定位和导航的先进技术。D级GPS 控制网是一种用于测量和控制GPS系统误差的技术。下面是D级GPS控制网的技术指标，详细介绍如下：
1.网络精度：D级GPS控制网的主要目标是提供高精度的定位和导航服务。因此，网络精度是评估D级GPS控制网性能的关键指标。D级GPS 控制网的网络精度应达到亚米级甚至更小，以满足各种应用的需求。
2.网络稳定性：D级GPS控制网应具有良好的稳定性，以确保测量结果的一致性。网络稳定性通常通过安全系数来衡量，安全系数越高表示网络越稳定。在D级GPS控制网中，应保证网络稳定性大于等于5
3.网络覆盖范围：D级GPS控制网应具有广泛的覆盖范围，以满足不同区域的需求。网络覆盖范围应涵盖全球范围，并可以提供高精度的定位和导航服务。
4.网络可靠性：D级GPS控制网应具有高度的可靠性，以克服各种干扰和故障。网络可靠性可以通过冗余设计和备份系统来提高，以确保即使在部分系统故障的情况下，仍然可以提供可靠的定位和导航服务。
5.数据质量：D级GPS控制网应提供高质量的测量数据，以确保准确的定位和导航结果。数据质量可以通过对测量设备和算法的优化来提高，以减少误差和噪声对测量结果的影响。
6.系统容量：D级GPS控制网应具有足够的系统容量，以支持大量用户和同时的定位和导航请求。系统容量可以通过增加基站数量和优化网络结构来提高。
7.安全性：D级GPS控制网应具有高度的安全性，以防止未经授权的访问和操纵。安全性可以通过加密通信和身份验证等措施来保护用户和系统数据的安全。
d级gps控制网设计书
D级GPS控制网设
计书
北京建筑大学西城校区D级GPS控制网
技术设计书
班级：
姓名：
学号：
一、任务概述
由于校园改造，校园实习场原有控制点被破坏，为了保障测
绘实践教学，需要重新建立校园控制网。校园首级平面控制拟布
设D级GPS控制网，首级高程控制拟布设二等水准网。
二、测区状况
测区位于北京市西城区展览馆路1号，占地12.3公顷，总建筑面积为20.2万平方米。校区经过长期建设，故行道树高大，像
篮球场北侧道路。高大的树木在很大程度上给GPS测量工作带来了不便。
校园周边现有北京市C级GPS控制点4个，分别为：西直门桥、紫竹桥西、公主坟、复兴门桥。
三、级别和精度要求
D级GPS网相邻点基线长度精度用下列公式表示，并按下表
规定执行。
级别固定误差比例误差系数
D ≤10≤10
δ=2
2
(d
a
b
*
)
式中：δ—GPS基线向量的弦长中误差（mm），亦即等效距离误差。
a—GPS接收机标称精度中的固定误差（mm）。
b—GPS接收机标称精度中的比例误差系数（ppm）。
d—GPS网中相邻点间的距离（km）。
四、布设原则
1.GPS网一般应采用独立观测边构成闭合图形，如三角形、
多边形或附合线路，以增加检核条件，提高网的可靠性。
2.GPS网作为测量控制网，其相邻点间基线向量的精度，应
分布均匀。
3.GPS网点应尽量与原有地面控制点相结合。重合点一般不
少于3个（不足时应联测），且在网中分布均匀，以可靠地确定GPS网与地面之间的转换参数。
4.GPS网点应考虑与水准点重合，而非重合点，一般应根据
要求以水准测量（或相当精度的测量方法）进行联测，或在网中
GPS D级静态网平差精度分析
GPS D级静态网平差精度分析
摘要：随着卫星定位技术的不断成熟，也在多个行业得到普遍的应用。对其精度分析研究也显得尤为重要，以给经济等方面带来更深远的意义，因此本文结合广西全州东山GPS D级控制网的应用实践，分析了GPS D级控制网相关精度的分析情况，以提供参考价值。
关键词：GPS；D级静态网；平差精度
1 项目概况
广西全州东山GPS D级控制网，由广西二一五地质队进行施工完成。本次项目中本次利用GPS技术施测D级GPS网6点，充分利用原有的四等三角网中的点位，以广西测绘局施测的C级GPS控制点作为本网的起算数据，应用中国-DONGSHAN-111坐标系。
1.1坐标系统基本规定
坐标系名称:中国-DONGSHAN-111
椭球长半轴a：6378245.000000
椭球扁率f：1/298.300000
投影名称:高斯三度带投影
尺度:1.000000 投影高:0.000000
X加常数:0.000000 Y加常数:500000.000000
平均纬度:000:00:00.000000N
中央子午线:111:00:00.000000E
D级点高程为二等水准，经过检验，精度达到四等水准精度的要求。
1.2 作业技术依据
《全球定位系统（GPS）测量规范》（GB/T18314-2001）；
《全球定位系统城市测量技术规程》（CJJ 73—97）；
《测绘技术设计规定》（CH/T1004-2005）；
《国家三、四等水准测量规范》（GB 12898—91）；
2GPS控制网的布设和数据观测
2.1GPS控制网的布设
本D级GPS网控制的测区面积为50平方公里相对来说并不大，除矿区外，还有村镇不相接其它区域，整体上其形状非常不规则，交通不是很方便，属于边远高寒山区。这决定了其网形需坚强、点位精度分布均匀及点位密度适当，平面精度为D级GPS，同时高程拟合精度要达到四等水准测量的精度要求。在此基础上，D级GPS控制网的网状应设计为几何图形，且均为三角形，整体上表现为多边形。这样的GPS网形的粗差可通过同步环和异步环闭合检验。挖掘已有点位及平面、四等水准的精度要求，该D级GPS控制网设为以下图1所示：
D级GPS控制测量技术要求
D级GPS控制测量技术要求
1、D级GPS控制网的网型设计
GPS控制网的网型设计，是保证控制网精度的基础。首先考虑起算点的位置和图形强度，遵循从整体到局部、分级布网的原则进行布设。
D级GPS控制网中不要求每点之间通视，整个控制网中应联测不少于3个高等级已知点，并根据需要联测一定数量的高程点。
D级GPS控制网最简独立闭合环或附合路线边数及相邻点之间的平均距离如下表：
相邻点最小距离可为平均距离的1/3-1/2；最大距离可为平均距离的2-3倍。
2、D级GPS控制网选点埋石
D级GPS控制网选点埋石必须遵守下列原则，并按下列规定进行。
1). 选点人员应收集测区地质资料，实地勘察选定点位。同时考察卫星通视环境与电磁干扰环境，确定可用标石类型、记录点之记有关内容，实地树立标志牌等。选点（埋石）所占用的土地，应得到土地使用者或管理者的同意。
2)．点位应选择在稳定坚实的基岩、岩石、土层、建筑物顶部等能长期保存、满足观测条件的地点，并做好选点标记。点位尽可能位
于地面，城区内应尽量选在楼顶上，以便于保存和通视。点位应尽量选在交通便利，方便观测的位置。
3)．选点时应避开环境变化大，测量标志难以永久保存的地点，如易受水淹的河床、低地、靠近铁路、公路、已规划的易受施工影响有剧烈震动的地点。点位离开铁路的距离应不小于100m。
4). 选点时应避开地质环境不稳定的地区，如断裂破碎带边缘、易发生洪水、滑坡、岩崩区、局部沉降区，有大量物质搬移的矿区、采石场、大量取土、地下水剧烈变化的地点。
5)．选点时应远离发射功率强大的无线发射源、微波信道、高压线等，距离不小于200米，应远离高压输电线和微波无线电传送通道，其距离不得小于50米。并应实地了解发射源和电磁波影响状况，标注在点之记环视图上。
GPS静态测量控制网设计
GPS静态控制网布设
GPS网形设计的一般原则：
1、GPS网中不应该存在自由基线。
2、GPS网中的闭合条件中基线不可过多。
3、GPS网中应以“每个点至少独立设站观测两次”的原则布网。
4、为了实现GPS网与地面网之间的坐标转换，GPS网至少应与地面网有2
个重合点。
5、为了便于观测，GPS点应选择在交通便利，视野开阔、容易到达的地方。下图是我国全球定位系统测量规范中有关GPS网等级的有关内容：
GPS基线向量网的布网形式：
GPS网常用的布网形式有以下几种：跟踪站式、会战式、多基准站式（枢纽点式）、同步图形扩展式、单基准站式
1、跟踪站式：
布网形式：若干台接收机长期固定安放在测站上，进行常年、不间断的观测，即一年观测365天，一天观测24小时，这种观测方式很象是跟踪站，因此，这种布网形式被称为跟踪站式。
2、会战式：
布网形式：在布设GPS网时，一次组织多台GPS接收机，集中在一段不太长的时间内，共同作业。在作业时，所有接收机在若干天的时间里分别在同一批点上进行多天、长时段的同步观测，在完成一批点的测量后，所有接收机又都迁移到另外一批点上进行相同方式的观测，直至所有的点观测完毕，这就是所谓的会战式的布网。
3、多基准站式
布网形式：所谓多基准站式的布网形式就是有若干台接收机在一段时间里长期固定在某几个点上进行长时间的观测，这些测站称为基准站，在基准站进行观测的同时，另外一些接收机则在这些基准站周围相互之间进行同步观测。
4、同步图形扩展式
布网形式：同步图形扩展式就是多台接收机在不同测站上进行同步观测，在完成一个样时段的同步观测后，迁移到其它的测站上进行同步观测，每次同步观测都可以形成一个同步图形，在测量过程中，不同的同步图形间一般有若干个公共点相连，整个GPS网由这些同步图形构成。
D级控制网
我院顺利完成D级GPS控制网的布设
更新日期：2009-2-18
为满足漳州市城镇地籍调查1:500地形图数字化测图工程的需求，我院经过一个多月的努力，在原有C级GPS控制网的基础上，在市区35平方公里范围内布设了由32个点组成的D级GPS控制网。该点位采取水泥桩明标埋设和不锈钢金属灌标两种方式布设，平均点位间距约2公里。外业观测采用GPS静态观测方法，按点边混连方式观测，共获取基线195条。同时为满足高程精度，按四等水准要求共观测水准线路长14公里。经过严格的检查、测算，最终成果各项指标均优于规范要求，完全满足地籍测图首级控制的需求，也为今后市区控制网改造和信息化测绘工作开展打下坚实的基础。
GPS控制网及数字测图技术设计书
一、项目概述
本次实习的目的是了解控制测量作业的全过程，掌握GPS静态测量数据处理的基本知识；掌握数字测图的基本原理，熟练大比例尺1：500地形图的测绘，提高操作绘图软件的能力，从而巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力。
二、测量依据
1、GPS静态测量
《全球定位系统（GPS）测量规范》（CH 2001-92）
《全球定位系统城市测量技术规程》（CJJ 73-97）
《城市测量规范》（CJJ 8-85）
2、数字测图
《1：500、1：1000、1：2000地形图图式》（GB/T 20257.1-2007）
《1：500、1：1000、1：2000地形图数字化规范》（GB/T17160—1997）
本技术设计书
三、测区概况
（一）、测区范围
1、GPS静态测量
D级GPS控制网技术指标
D级G P S控制网技术指
标
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
相关指标计算
各级GPS网相邻点间基线长度精度用下式表示，并按表1规定执行。
σ=
2
6 2)
10
(-
⋅
⋅
+d
b
a
式中：σ——标准差，mm；
a——固定误差，mm；
b?——比例误差系数；
d——相邻点间距离，mm
表1 精度分级
级别固定误差a,mm比例误差系数
AA A B C D E
≤3
≤5
≤8
≤10
≤10
≤10
≤0.01
≤0.1
≤1
≤5
≤10
≤20
网平差：
技术总结：
水利水电工程测量规范
一、概述
1.1 任务的目的 为了满足“XX 市第二次土地调查”的相关测绘工作需要，甲方“XX 市国
土局地理信息中心”委托 XXX 对整个 XX 市区的控制网进行全面更新，从而为 后续的测量工作提供平面和高程控制。 1.2 任务的内容
按甲方的要求，本项目拟在整个 XX 市区范围布设城市控制网，分为平面控 制和高程控制两部分。
则 次要技术依据： 《全球定位系统城市测量技术规程》（CJJ 73－97）
3.2 作业技术方案 具体内容参见本技术设计书的“四、平面控制测量”和“五、高程控制测量”。
四、平面控制测量
4.1 D 级 GPS 控制网测量 4.1.1 D 级 GPS 控制网布设 遵照甲方今后使用的要求，在城区范围内按照相邻点间距 2 公里左右的密度
二、测区概况
2.1 测区踏勘概况 由于 XX 市区中间由 XX 湖和 XX 分割，所以整个测区形状很不规则。从行
1
政区划上分为三个区，分别为“XX 区”、“XX 区”、“XX 区”。根据从国土局提 供的资料，本项目控制网的测绘面积约…平方公里。按照地形条件测区又可分为 城区和农村两部分。
整个测区交通较便利（详细说明…）； 城区楼房多，道路宽敞程度，通视条件介绍等； 农村主要为小山地和丘陵，地形较破碎，最高高程为 米左右，最低高程为 米左右，通视条件介绍等； 测区属亚热带气候，预计测量作业月份为夏季。在选点和踏勘已知点期间下 了大雨，预计观测时应该会保持晴好天气，对外业的正常实施比较有利。 测区电力供应情况等…。 2.2 测区已知点资料 …月…日，我方在省国土厅调集了控制点和测区内 1：10000 的地形图资 料；…月…日至…月…日，我方对测区内调到的已知点资料进行了现场踏勘。 2.2.1 已有平面控制资料 省国土厅提供的控制点全部是为“XX 省似大地水准面精化”布设测量的 GPS、水准共用点。平面测量结果为 C 级 GPS 控制网 1980 西安坐标系，6 度带， 中央子午线为 111 度的成果。 经实地踏勘，这些点保存完好。这 5 个已知点在测区里分布均匀，从图形结 构好，可以很好地起到平面控制效果。控制点简介见下面表 2.1，详细情况参见 附录一“控制点点之记”。 2.2.2 已有高程控制资料 前面介绍的 5 个点都具有 85 国家高程基准下的正常高成果，可以利用。除 此之外，从省国土厅还调到 4 个水准点资料。经现场踏勘，该 4 点保存完好。这 些高程已知点在测区里分布均匀，图形结构好，可以很好地起到高程控制效果。 控制点简介见下面表 2.1，详细情况参见附录一“控制点点之记”。 2.2.3 已有地形图资料 从省国土厅还调集到覆盖测区范围的 44 幅 1：10000 地形图资料，多数为 1993 年测绘的航测地形图，该资料可供本次控制测量的选点使用。
D级GPS控制网技术指标
D级GPS控制网技术指标
D级GPS控制网是指在全球定位系统（GPS）中用于实现高精度定位服务的一种技术方案。它是在传统的C级GPS控制网的基础上进行改进和优化而来，具有更高的精度和可靠性。以下是D级GPS控制网的一些技术指标。
1.网络结构：D级GPS控制网采用分层结构，由若干个基准站组成，其中一个基准站作为主站，其他基准站作为从站。主站负责数据处理和控制，从站负责接收测量数据，并将数据传输给主站进行处理。
2.精度要求：D级GPS控制网的精度要求相对较高，通常在几毫米到十几毫米之间。这要求基准站的观测精度和数据处理算法具有较高的精度和可靠性。
3.数据传输：D级GPS控制网采用实时差分定位的方式，通过无线电或互联网传输数据。数据传输的速度和稳定性对于实时差分定位的精度和可靠性至关重要，因此需要采用高速、稳定的数据传输方式。
4.基准站密度：D级GPS控制网的基准站密度相对较高，通常为每平方公里1-2个基准站。密集的基准站布局可以提高定位的精度和可靠性，并能够满足更多用户的需求。
5.数据处理算法：D级GPS控制网需要使用高精度的数据处理算法，以提取出基准站和测站之间的相对位置差分。常见的数据处理算法包括双差法、无电离层组合法等，这些算法在处理多路径效应和其他误差时具有较好的效果。
6.系统可靠性：D级GPS控制网需要具有较高的系统可靠性，以保证系统的正常运行和数据的准确性。为了实现系统可靠性，需要采用备份机制、冗余设计等技术手段，以避免单点故障对整个系统的影响。
7.故障监测和维护：D级GPS控制网需要具备故障监测和维护功能，及时发现和排除系统故障，确保系统的稳定运行。监测和维护包括基准站状态监测、数据质量评估、设备维护等。
控制测量技术设计书
控制测量技术设计书
一、目的要求及任务范围
1、目的要求
根据工程建设的要求，结合测区自然地理条件的特征，选择最佳布网方案，保证在所规定的期限内完成生产任务。应委托方要求，布设南京奥体中心三等控制网。控制网与即要考虑与原城市二等网的联系，又要考虑南京奥体中心的独立性，充分体现布网的高精度和便利性.按设计要求将奥体中心控制网沿测区周围布设,设计精度为三级。并按主轴线分成四个区域做到每个区域各有两个控制点。测区附近要埋设三个水准点。另外,还要根据布好的控制网实地放样出12个轴线点，并埋设标石.
2、任务范围
本测区范围：南京河西地区，北至纬八路西沿段,东面临近江东南路、西面至规划中道路，南面与河西开发指挥部所属区域相连接,中间隔一条规划道路,占地约1300亩.
二、测区的自然地理条件
1、地理概况
本测区为南京市河西地区，面积约3km²，测区内已有建筑已拆除完毕,地势较为平坦，但小河塘及树木等较多,测区东南面是沼泽地，给控制测量带来一定困难。该地区大气能见度差,测区内杂草丛生，水塘多，地面高低不平,交通不便给外业测量工作带俩很大不便.
2、气候条件
测区气候湿，早晨多雾，夏季炎日，年降水量580—2000mm，大多集中在春夏两季，全年平均气温已七、八月份最高.最高气温可达+44度,最低气温可至-11。7度,冬季多北风，西北风，夏季多东南风，最大风速为25-32m/s，最大风力可到11级。
3、交通情况
测区内东面是江东大道，公路交通方便。
三．已有测量成果及利用
（奥体中心控制测量优化设计和步网）
一．实习目的和任务：
D级GPS控制网的布设与精度分析
D级GPS控制网的布设与精度分析
D级GPS控制网的布设与精度分析
摘要：本文全面介绍了永年-肥乡测区GPS平面控制网的布设方案,包括GPS 控制网技术设计、外业观测、数据处理、控制网平差及精度分析和可靠性检验等，同时对永年-肥乡测区GPS平面控制网建立的有关问题提出一些建议。
关键词：基线解算网平差精度分析可靠性检验
全球定位系统（Global Positioning System，缩写GPS）是美国第二代卫星导航定位系统。该系统以其全能性（陆地、海洋、航空和航天）、全球性、全天候、连续性和实时性的导航定位功能，已被广泛地应用于各种等级精度的城市控制测量中。本文以永年-肥乡测区为例，进行GPS控制网布设与精度分析。
1.测区概况
永年-肥乡测区位于河北省南部，中心坐标为东经114°15′18″，北纬36°52′25″。京珠和京广高速公路横贯测区，测区交通较为方便。测区位于冀南平原地区，地势平坦。海拔标高一般在30～50m，地形条件较好，居民地较多。
2.控制网的布设
（1）已有资料及利用
1）平面控制资料：测区附近有张西堡镇M1（B级GPS点）、M2（C级GPS点），两点坐标系统为北京54坐标系，中央子午线为117，属6度带。该两点标石保存完好，经检验精度能够满足要求，作为本测区平面控制的起算点。2）高程控制资料：测区附近有水准点N1（Ⅱ等）、N2（Ⅱ等），其高程属1985年高程基准，该测区水准点标石保存完好，能够作为本测区高程控制网的起算点。
（2）控制网的布设
以张西堡镇M1（B级GPS点）、M2（C级GPS点）为平面起算点，N1（Ⅱ等）、N2（Ⅱ等）为高程起算点，布设D级GPS控制网点15个，其编号采用流水编号GPS01、GPS02…，所布设的GPS点

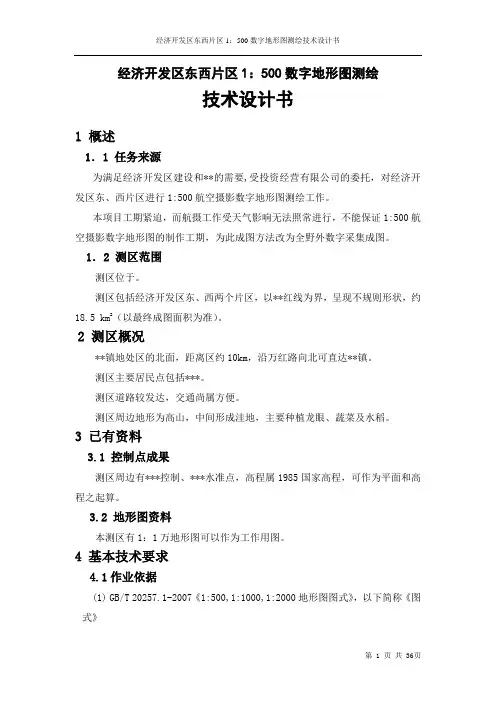

数字地形图测绘技术设计书
经济开发区东西片区1：500数字地形图测绘
技术设计书
1概述
1．1任务来源
为满足经济开发区建设和＊＊的需要,受投资经营有限公司的委托，对经济开发区东、西片区进行1：500航空摄影数字地形图测绘工作。
本项目工期紧迫，而航摄工作受天气影响无法照常进行，不能保证1：500航空摄影数字地形图的制作工期，为此成图方法改为全野外数字采集成图.
1．2 测区范围
测区位于。
测区包括经济开发区东、西两个片区，以*＊红线为界，呈现不规则形状，约18.5 km2(以最终成图面积为准)。
2测区概况
＊＊镇地处区的北面，距离区约10km，沿万红路向北可直达**镇。
测区主要居民点包括*＊＊.
测区道路较发达，交通尚属方便。
测区周边地形为高山，中间形成洼地,主要种植龙眼、蔬菜及水稻。
3已有资料
3。1 控制点成果
测区周边有**＊控制、＊＊*水准点，高程属1985国家高程，可作为平面和高程之起算.
3.2 地形图资料
本测区有1：1万地形图可以作为工作用图.
4基本技术要求
4.1作业依据
（1) GB/T 20257.1-2007《1：500，1：1000，1:2000地形图图式》，以下简称《图式》
(2) CJJ 73—97《全球定位系统城市测量技术规程》
(3） CJJ 8-99《城市测量规范》，以下简称《规范》
(4） GB12898—91《国家三、四等水准测量规范》
(5） GB 21139-2007《基础地理信息标准数据基本规定》
（6) GB/T 13923—2006《基础地理信息要素分类与代码》
（7) CH/T 1004-2005《测绘技术设计规定》
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、任务概述
由于城市改造，阜新市原有控制点被破坏，为了保障测绘的日常使用，需要重新建立城市控制网。城市首级平面控制拟布设D 级GPS 控制网，首级高程控制拟布设二等水准网。
二、测区状况
阜新，位于辽宁省西部的低山丘陵区，是辽宁省西北部地区的中心城市 ，为沈阳经济区重要城市之一。内蒙古高原和东北辽河平原的中间过渡带，全区呈现长矩形，中轴斜交于北纬42°10′和东经122°00′的交点上。
东西长170千米，南北宽84千米，总面积10445平方千米。地势西北高，东南低；西南高，东北低。辖海州区、细河区、太平区、新邱区、清河门区五个市辖区，彰武县和阜新蒙古族自治县，截止到2015年阜新市人口为177.8万。
阜新市初步探明有38种矿藏，矿产地228处。其中煤的储量较大，资源储量达10亿多吨。石灰石、珍珠岩、膨润土、花岗岩的储量也十分丰富，萤石、硅砂、沸石的储量居辽宁之首，黄金储量尤其可观。
三、级别和精度要求
D 级GPS 网相邻点基线长度精度用下列公式表示，并按下表规定执行。
δ=22)*(d b a
式中：δ—GPS 基线向量的弦长中误差（mm ），亦即等效距离误差。
a —GPS 接收机标称精度中的固定误差（mm ）。
b —GPS 接收机标称精度中的比例误差系数（ppm ）。
d —GPS 网中相邻点间的距离（km ）。
四、布设原则
1.GPS 网一般应采用独立观测边构成闭合图形，如三角形、多边形或附合线路，以增加检核条件，提高网的可靠性。
2.GPS 网作为测量控制网，其相邻点间基线向量的精度，应分布均匀。
3.GPS 网点应尽量与原有地面控制点相结合。重合点一般不少于3个（不足时应联测），且在网中分布均匀，以可靠地确定GPS 网与地面之间的转换参数。
4.GPS 网点应考虑与水准点重合，而非重合点，一般应根据要求以水准测量（或相当精度的测量方法）进行联测，或在网中布设一定密度的水准联测点。
5.为了便于GPS 的测量观测和水准联测，减少多路径影响，GPS 网点一般应设在视野开阔和交通便利的地方。
6.为了便于用经典方法联测或扩展，可在GPS 网点附近布设一通视良好的方位点以建立联测方向，方向点与观测站距离一般应大于300米。
五、埋石、仪器、选点
1.埋石
平面控制点按照《工程测量规范》标石规格埋设永久性
标石，标石可采用现场浇筑的方法，埋石深度不小于0.6m，
采用预制标石时，埋设时底部须铺设0.2m水泥，以防止标
石沉降。标石面应露出地面在1cm左右，导线点标石上宽
度不小于15cm×15cm，下宽度不小于30cm×30cm。导线点
位应易于保存、寻找，便于测角、测距；并且应按照导线
点位选择的特殊要求（见《工程测量规范》）选埋。如图
2.仪器
本次D级GPS控制网用的是Trimble R8 GPS四台，对讲机四台。
二等水准网使用Leika Dna03。
六、观测方案
1.观测计划
先选择已知点火车站，紫金财富广场和自选点G001，G002，进行观测。再把俩个已知点搬到G003，G004进行联测。再把G001，G002，搬到G005，G006，进行联测。最后把G003，G004，搬到G007，G008，进行观测。
观测次数：4次保持每站同步观测时间45分钟。
2.测前准备工作
组长进行任务分配，按接收机操作手册进行进行调节预热。
安置天线要求
a用三脚架安置天线时，其对中误差不应大于3㎜；B级不应在高标上安置天线；
b.需在觇标的基板上安置天线时，应先卸去觇标顶部，将标志中心投影至基板上，然后以投影点安置天线。投影点示误三角形的最大边或示误四边形的长对角线不得大于5㎜，投影方法见GB/T 17942；
c.GPS点上建有寻常标时，应在安置天线前放倒觇标或采取其他措施；
d.B级及以上各级GPS测量，其定向标志线应指向正北，估计当地磁偏角修正后，其定向误差应不大于±5°，对于定向标志不明显的接收机天线，可预先设置标记，每次按此标记安置仪器．
e.天线集成体上的圆水准气泡必须居中，没有圆水准气泡的天线，可调整天线基座脚螺旋，使在天线互为120°方向上量取的天线高互差小于5㎜。
3.观测作业要求
a.观测组应严格按规定的时间进行作业。
b.经检查接收机电源电缆和天线等各项连接无误，方可开机。
c.开机后经检验有关指示灯与仪表显示正常后，方可进行自测试并输入测站、观测单元和时段等控制信息。
d.接收机启动前与作业过程中，应随时逐项填写测量手簿中的记录项目，测量手簿格式、记录内容。
e.接收机开始记录数据后，观测员可使用专用功能键和选择菜单，查看测站信息、接收卫星数、卫星号、卫星健康状况、各通道信噪比、相位测量残差、实时定位的结果及其变化、存储介质记录和电源情况等，如发现异常情况或未预料到的情况，应记录在测量手簿的备注栏内，并及时报告作业调度者。
f.每时段观测开始及结束前各记录一次观测卫星号、天气状况、实时定位经纬度和大地高、PDOP值等。一次在时段开始时，一次在时段结束时。时段长度超过2 h，应每当UTC
整点时增加观测记录上述内容一次，夜间放宽到4 h。
g.每时段观测前后应各量取天线高一次，其测量方法及要求见附录D 。两次量高之差不应大于3 mm ，取平均值作为最后天线高。若互差超限，应查明原因，提出处理意见记人测量手簿记事栏。
h.除特殊情况外，不宜进行偏心观测。若实施偏心观测时，应测定归心元素，其方法可参考附录E 或GB ／T l7942。
i.观测员要细心操作，观测期间防止接收设备震动，更不得移动，要防止人员和其他物体碰动天线或阻挡信号。
j.观测期间，不应在天线附近50 m 以内使用电台，10 m 以内使用对讲机。
k.天气太冷时，接收机应适当保暖；天气很热时，接收机应避免阳光直接照晒，确保接收机正常工作。
l.一时段观测过程中不应进行以下操作：
1.接收机重新启动；
2.进行自测试；
3.改变卫星截止高度角；
4.改变数据采样间隔；
5.改变天线位置；
6.按动关闭文件和删除文件等功能键。
m.经检查，所有规定作业项目均已全面完成，并符合要求，记录与资料完整无误，方可迁站。
七、数据处理
1.外业数据质量检核
①重复基线边较差的检验
同一条GPS 基线边若观测了多个时段，可得多次基线边的观测结果，同一条基线边任意两个时段结果的互差不宜超过下式的规定：

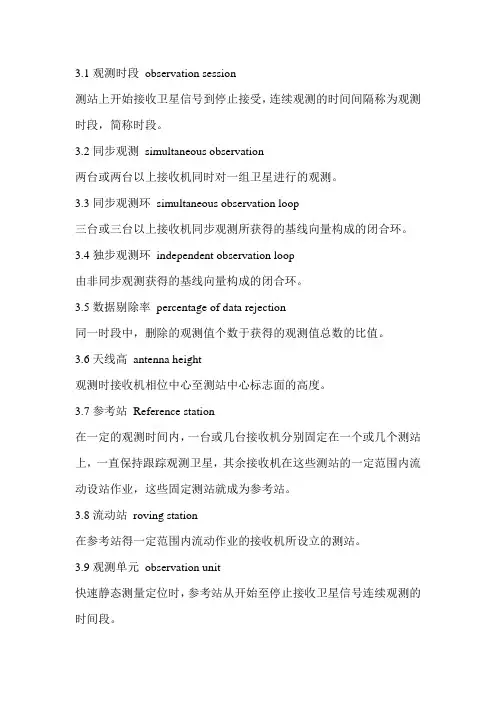

②同步环各坐标分量闭合差的检验
采用单基线处理模式，对于采用同一种数学模型获得的基线解，由其同步时段若干基线组成的同步多边形环的坐标分量相对闭合差和全长闭合差应满足： Wx<=53δ Wy<=53δ Wz<=53
δ
式中n 为多边形的边数，σ为GPS 网相应级别规定的观测精度。
③异步环各坐标分量闭合差的检验
由若干条独立基线边构成的异步闭合环，其闭合差应符合下式规定： Wx<=3n δ Wy<=3n δ Wz<=3n δ
式中n 为多边形的边数，σ为GPS 网相应级别规定的观测精度。
异步环多边形闭合差的大小，是基线向量质量检核的主要指标。如果闭合差超限，应及时分析原因，对其中部分成果进行重测。
基线处理采用标准参数解算，采用其它技术参数解算的基线以文本文件说明。
④相邻点间基线长度精度用下式表示：
