铁铬铝电热合金丝主要设计参数
镍铬丝技术参数说明
1、电热丝的工作原理
电热丝的工作原理与其他金属发热元件相同，都是金属通电后的电热现象。
电
热就是指电流在通过导体后，电流会产生一定的热量并被导体传递出来。
电热
丝本身就是金属导体，在通电后即会散发出热量、提供热能。
2、电热丝的种类划分
电热丝的种类是根据电热丝的化学元素含量及组织结构不同来划分的。
电热丝
的种类有铁铬铝合金电热丝和镍铬合金电热丝。
这两种电热丝作为电热元件，
在功能特性方面各有不同。
3、电热丝的主要用途
冶金机械、医疗、化工、陶瓷、电子、电器、玻璃等工业加热设备和民用加热
器具。
4、铁铬铝合金电热丝的优缺点
铁铬铝合金电热丝的优点是运行温度高，实验得出铁铬铝合金电热丝的最高运
行温度可到1400℃。
铁铬铝合金电热丝的使用寿命长、电阻率高、表面复合高，并有较好的抗氧化性。
铁铬铝合金电热丝的缺点是在高温环境下的强度较低，随着温度的升高铁铬铝
合金电热丝的可塑性会增强，也就是说铁铬铝合金电热丝在高温中容易发生变形，且变形后不易修复。
5、镍铬合金电热丝的优缺点
镍铬合金电热丝的优点是在高温环境中的强度高，长期高温运行不易变形，不
易改变结构，且镍铬合金电热丝的常温塑性好，变形后的修复较为简单。
此外，镍铬合金电热丝的辐射率高、不带磁性、耐腐蚀能力好、使用寿命长。
镍铬合金电热丝的缺点是运行温度不能达到上一种电热丝的水平。
镍铬合金电
热丝的制造需要使用镍，这种金属的价格高于铁、铬、铝的价格，因此镍铬合。
铁铬铝材料简介
铁铬铝材料简介铁铬铝材料简介铁铬铝材料简介铁铬铝合金是一种重要的电热合金，由于成分中存在大量的Cr 、Al, 在高温时，合金表面会形成致密的氧化膜，延长合金材料的使用寿命。
AL 含量高还可以提高电阻率，高电阻率可以有效的将电能转化为热能，节省电热材料。
同时铁铬铝合金材料的价格比镍合金系电热合金、不锈钢系合金材料便宜30%左右。
因此铁铬铝合金材料的这种优良的高温抗氧化性能（最高可达到1400℃）和高电阻率（最高可达到1.6）以及便宜的价格为其大量使用提供了条件。
将铁铬铝合金材料制备成微米级的金属纤维极其制品，可以广泛应用到高温气体过滤及燃烧器和燃气密封等方面。
江苏高速加热车红外线布局示意金属纤维燃烧器所用的纤维，系采用机械方法制成的耐热合金钢（一般为铁铬铝合金）纤维，直径约40－50μm 。
将这种纤维通过烧结或针织方式制成特殊的具有立体网状结构的通透性材料，就可以用于金属纤维燃烧器。
金属纤维表面燃烧不仅具有红外燃烧的特点，而且低污染排放的特点引起了人们的广泛注意。
金属纤维燃烧器的头部是由极细金属纤维制成的。
金属纤维既可以烧结在一起，形成刚性而多孔的板材，也可以通过纺织过程制成柔软的织物。
两种结构都提供了透气性很强的均匀介质。
既可以在热辐射模式下又可以在蓝焰模式下燃烧，而且能在两种模式下实现燃烧平移转换。
金属纤维燃烧器具有良好的抗腐蚀性和抗氧化性。
这给予了燃烧器超长的使用寿命。
当燃烧器在封闭的环境中，表面温度和辐射效率将会提高。
金属纤维燃烧器长寿命工作的最高温度为1100℃。
金属纤维燃烧器具有抗热冲击性能，由于采用了100%的金属，金属纤维燃烧器甚至可以经受极限状态的热冲击。
水泼在燃烧器的表面上将会被蒸发，而不会在燃烧器表面留下任何损坏的痕迹。
此外，金属纤维燃烧器还具有良好的抗机械冲击性能、逆火安全性能和快速冷却性能。
金属纤维燃烧器的柔性，使燃烧器的头部可以做成任何形状。
如扁平形、圆筒形、圆锥形、凹形、球形等。
电阻丝_铁铬铝材料性能
≥12
≥12
≥10
反复弯曲次数F/R
≥5
≥5
≥5
≥5
≥5
硬度H·B
200-260
200-260
200-260
200-260
200-260
显微组织
铁素体
铁素体
铁素体
铁素体
铁素体
牌号
性能
1Cr13Al4
0Cr23Al5
0Cr25Al5
0Cr21Al6Nb
0Cr27Al7Mo2
主
要
化
学
成
分
Cr
余量
余量
余量
余量
余量
Re
适量
适量
适量
适量
适量
Nb
—
—
—
加入量
—
Mo
—
—
—
—
加入量
最高使用温度℃
950
1250
1250
1350
1400
熔点℃
1450
1500
1500
1510
1520
密度g/cm3
电阻率μΩ·m
±
±
±
±
±
比热20℃J/g.℃
快寿命
值h/℃
温度℃
900
1250
1250
1350
1400
小时h
≥80
≥80
≥80
≥80
≥80
导热系数KJ/m·h·℃
膨胀系数a×10-6/℃
抗拉强度Mpa
588-735
637-784
637-784
637-784
637-784
延伸率%
电阻丝铁铬铝材料性能
1.53±0.07
比热20℃J/g.℃
0.4900.460 Nhomakorabea0.494
0.494
0.494
快速寿命
值h/℃
温度℃
900
1250
1250
1350
1400
小时h
≥80
≥80
≥80
≥80
≥80
导热系数KJ/m·h·℃
52.0
60.2
46.1
46.1
45.2
膨胀系数a×10-6/℃
15.4
15.0

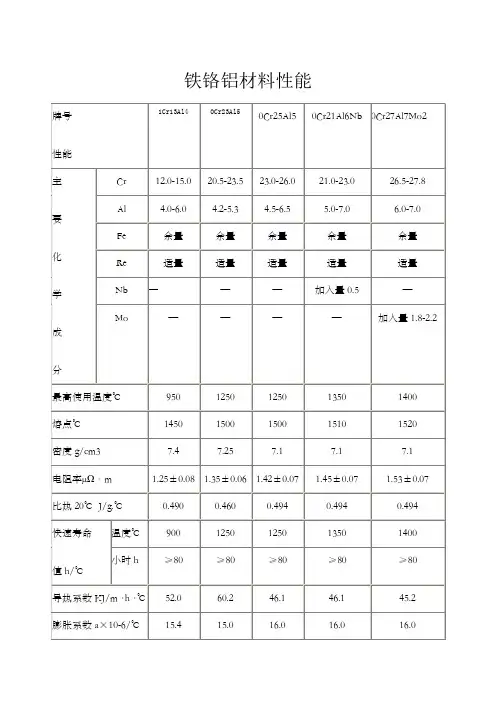

铁铬铝材料性能
牌号
性能
1Cr13Al4
0Cr23Al5
0Cr25Al5
0Cr21Al6Nb
0Cr27Al7Mo2
主
要
化
学
成
分
Cr
12.0-15.0
20.5-23.5
23.0-26.0
21.0-23.0
26.5-27.8
Al
4.0-6.0
4.2-5.3
4.5-6.5
5.0-7.0
6.0-7.0
Fe
余量
余量
余量
余量
余量
Re
适量
适量
适量
适量
适量
Nb
—
—
—
加入量0.5
—
Mo
—
—
—
—
加入量1.8-2.2
最高使用温度℃
950
1250
1250
1350
1400
熔点℃
1450
1500
1500
1510
1520
密度g/cm3
电热丝 材料 规格
电热丝材料规格电热丝是一种用电流通过加热材料产生热能的器件，常用于加热和保温等领域。
本文将介绍电热丝的材料和规格，并探讨其在实际应用中的一些特点和注意事项。
一、材料电热丝的材料种类繁多，常见的有镍铬合金、铜镍合金和铁铬铝合金等。
其中，镍铬合金是最常用的材料之一，具有较高的耐热性和耐腐蚀性，适用于高温加热环境。
铜镍合金具有良好的导电性和导热性，适用于低温加热场合。
铁铬铝合金具有较高的电阻率和较低的温度系数，适用于恒温控制系统。
二、规格电热丝的规格主要包括直径、长度和电阻值等。
直径越细，电热丝的电阻越大，产生的热能也越高。
长度越长，电热丝的电阻越大，同样可以产生更高的热能。
电阻值是电热丝的一个重要参数，决定了电热丝的功率和发热量。
通常，电热丝的直径在0.1mm到2mm 之间，长度在10mm到1000mm之间，电阻值在1欧姆到10000欧姆之间。
三、特点与应用1. 高效加热：电热丝可以将电能转化为热能，能够快速、高效地加热物体。
因此，它在许多领域得到广泛应用，如电热器、电热水壶、电热毯等。
2. 调温控制：电热丝的温度可以通过调节电流大小来控制，从而实现恒温加热。
这在实验室、医疗设备和工业生产中非常重要，可以确保温度稳定和产品质量。
3. 耐高温性：电热丝采用的材料具有较高的耐高温性能，能够在高温环境下工作。
这使得电热丝可以用于炉温控制、烘烤和热处理等高温应用。
4. 耐腐蚀性：电热丝的材料通常具有较好的耐腐蚀性，能够在酸碱等腐蚀介质中长期稳定工作。
这使得电热丝可以用于化学实验、腐蚀性液体加热等领域。
5. 安全可靠：电热丝在设计和制造过程中注重安全性，通常采用双重绝缘和漏电保护等措施，确保用户使用时的安全。
四、注意事项1. 电热丝在使用过程中需要注意防水和绝缘，特别是在潮湿环境中使用时，要做好防护措施，避免发生电击和短路等事故。
2. 使用电热丝时，应根据具体需求选择合适的规格和材料，确保其能够满足加热要求和使用环境。
加热丝十点知识
加热丝十点知识————————————————————————————————作者：————————————————————————————————日期:加热丝又可以称为电热丝,发热丝。
一、电热丝分类电热合金是利用物质的电阻特性制造发热体的电阻合金,当电流通过合金元件时利用焦耳效应将电能转变成热能。
主要有两大类：1.奥氏体组织的镍铬合金；２.铁素体组织的铁铬铝合金。
电热合金具有电阻率大、耐热疲劳、抗氧化、抗腐蚀和高温形状稳定性好等特点,它可有效地将电能转化为热能。
一般制成细的丝材(电热丝）规格:0．0１-8ｍm、圆线材规格:8－30mm、扁带材(电阻带)规格:厚度0.05mｍ—5mm×宽度0.5mm-200mm，在特殊要求下也可制成管材和铸件。
ﻫ镍铬合金优点:ﻫ1、高温强度镍铬合金由于高温强度比铁铬铝高，高温使用时不易变形，元件的布置选择余地大；２、镍铬合金其可塑性好,长期使用后冷却下来也不会变脆,因此,发热元件使用比较可靠，损坏后也便于维修;3、镍铬合金无磁性(Cr１5Nｉ60在低温下有弱磁性)，这对于一些低温下使用的器具更为合适。
铁铬铝合金要６00℃以上才无磁性;ﻫ4、镍铬合金一般比未经氧化的铁铬铝合金耐腐蚀性(含硫气氛及某些可控气氛除外);ﻫ5、发射率高，充分氧化后的镍铬合金辐射率比铁铬铝合金高；６、使用寿命长，易修复。
缺点：由于采用较稀缺的镍金属材料制成，该系列产品价格高出铁铬铝最多达几倍,使用温度较铁铬铝低。
铁铬铝合金优点:１、在大气使用温度高,铁铬铝电热合金的OCr27Al7Mo２最高耐温可达到1400℃；ﻫ2、使用寿命长,在大气中相同的较高使用温度下，铁铬铝元件的寿命可为镍铬元件的2-4倍;ﻫ３、表面负荷高，不仅升温快，也可以节省合金材料;４、抗氧化性能好;5、比重小电阻率高；ﻫ6、抗硫性能好，对含硫气氛及表面受含硫物质污染时铁铬铝有很好的耐蚀性,而镍铬则会受到严重的侵蚀；７、价格便宜。
铁铬铝电阻电热丝的制作技术
图片简介:本技术新型介绍了一种铁铬铝电阻电热丝，包括结构框，结构框中部设置有两组固定卡板，固定卡板内部等距离设置有若干组限位槽，限位槽内放置有电热丝，电热丝上端设置有连接器，结构框内上方设置有变压器，变压器上端设置有连接块。
本技术新型通过固定螺栓完成对于固定板和固定卡板的固定，从而将电热丝固定安装在固定卡板和固定板内的卡槽中，结构简单，拆装快捷方便，可以实现对于电热丝的防护，提升电热丝的使用寿命，固定板左侧下端设置有缓冲块，通过缓冲块的缓冲，避免固定板压伤电热丝，另外定期更换时，只需要针对电热丝的耗材部分进行更换即可，提升对于其他结构的利用率，具有良好经济性和环保特性。
技术要求1.一种铁铬铝电阻电热丝，包括结构框（1），其特征在于：所述结构框（1）为方形结构块，所述结构框（1）中部设置有两组固定卡板（8），所述固定卡板（8）内部等距离设置有若干组限位槽（13），所述限位槽（13）为圆弧形结构，所述限位槽（13）内放置有电热丝（4），所述电热丝（4）上端设置有连接器（6），所述结构框（1）内上方设置有变压器（5），所述变压器（5）上端设置有连接块（7）。
2.根据权利要求1所述的一种铁铬铝电阻电热丝，其特征在于：所述固定卡板（8）右侧上方设置有合页（9），所述合页（9）上方转动安装有固定板（11），所述固定板（11）底部设置有圆形凹槽，凹槽位置与限位槽（13）内部的位置相对应。
3.根据权利要求2所述的一种铁铬铝电阻电热丝，其特征在于：所述固定板（11）左侧内部设置有通孔，所述固定卡板（8）左侧的内部设置有螺纹孔，所述固定卡板（8）内部的螺纹孔中转动安装有固定螺栓（10），所述固定板（11）左侧下端设置有缓冲块（12）。
4.根据权利要求1所述的一种铁铬铝电阻电热丝，其特征在于：所述结构框（1）外侧对称设置有安装块（2），所受安装块（2）内设置有固定螺栓（3）。
5.根据权利要求1所述的一种铁铬铝电阻电热丝，其特征在于：所述结构框（1）、固定卡板（8）和固定板（11）均采用耐高温陶瓷。
各类电发热丝表面负荷的选择与计算
各类电发热丝表面负荷的选择与计算1、电热丝的分类：电热丝分为铁铬铝电热丝与镍铬电热丝两大类，其中铁铬铝电热丝根据温度的不同，可以分为如下牌号：1Cr13Al4、0Cr25Al5、0Cr21Al6Nb、0Cr27Al7Mo2，后面2种为高温电热丝，常用于工业电炉发热用，温度为1000~1250度（炉膛温度），炉丝直径需达到3mm 以上。
此参数可在温度变动的情况下，适当的变动。
2、表面负荷计算：电热丝表面负荷是指电热丝单位面积所能成承受的电功率，单位为：W/㎝2。
电热丝的表面负荷要小于1.5，正常取值为1.0~1.5之间，如小于1.0就会加长加热时间，影响工作的效率。
3、关于电热丝的接线方式：通常客户都会提供电压、电功率，但是最好知道客户的接线方式是什么，电路的接线方式通常只有4种：串联、并联、Y型、角型。
电炉条不论接线方式是什么样的，总功率总是所有单根电炉条功率相加，只会有电压和电流的变动。
4种接线方式用的最多的是Y型或者角型的接线方式。
Y型接线又称星型接线，是指将工业三相四线电接入，这样单根电炉条的电压就为220V，计算公式为：R=U2/P ，计算得出电阻是多少，根据资料上所提供的各种材料的米电阻可以得出单根电炉条所需要的电热丝长度L1。
接下来就需要计算电炉丝的表面负荷了，公式为：P（功率）/（3.14*丝径*L1）注：单位为cm。
如表面负荷小于1.5即可使用，如大于1.5的话，就需要加大丝径按照以上步骤重新计算，直到小于1.5。
电炉条成品长度：L=L1/（3.14*螺旋直径）*螺旋间距，螺旋间距通常为炉丝原丝直径的2倍。
4、计算实例：1.材料牌号：0Cr21Al6Nb2.电阻率：1.453.丝径：2.4mm4.米电阻=电阻率/丝的截面积即：1.45/（3.14*1.2*1.2mm）=0.32欧姆/米5.成品电阻=（电压*电压）/功率6.原材料长度=成品电阻/米电阻7.每米重量=材料比重*丝的截面积即：7.1*（3.14*1.2*1.2）/1000=0.032kg/米。
热处理炉丝_铁铬铝成分_概述说明以及解释
热处理炉丝铁铬铝成分概述说明以及解释1. 引言1.1 概述热处理炉丝是一种用于高温环境下对材料进行加热处理的设备。
通过对材料进行加热处理，可以改变材料结构和性能，提高材料的硬度、韧性等特性，并使其更适合特定的应用场景。
铁铬铝作为热处理炉丝中的重要成分，对于炉丝的工作效果和材料的性能具有重要影响。
1.2 文章结构本文将分为五个主要部分进行阐述。
首先，在引言部分概括介绍了文章的内容和组织结构。
接下来，将详细说明热处理炉丝的铁铬铝成分，并解释其重要性和影响因素。
然后，给出了对热处理炉丝的概述说明，包括定义与分类、工作原理以及应用场景。
最后，在总结部分对整篇文章进行概括，并展望未来研究方向并提出相关建议。
1.3 目的本文旨在深入探讨热处理炉丝中铁铬铝成分的重要性及其在材料性能上产生的影响机制。
通过对铁铬铝成分及其控制条件的解析，可以为热处理炉丝的设计、优化和应用提供理论依据，进一步推动热处理领域的发展和创新。
2. 热处理炉丝的铁铬铝成分2.1 铁的作用和成分铁是热处理炉丝中最主要的元素之一，它在材料中起着很重要的作用。
首先，铁具有良好的强度和延展性，能够提高材料的耐久性和可塑性。
其次，铁还能够有效地抵御腐蚀和氧化，使材料在高温环境下保持稳定性。
在热处理炉丝中，通常使用含有高纯度的铁元素。
2.2 铬的作用和成分铬也是热处理炉丝中一种重要的元素。
它主要通过形成一层致密的氧化物外膜来保护材料免受腐蚀和氧化的侵害。
这种外膜具有很强的附着力和极高的硬度，能够提供良好的耐蚀性能。
此外，铬还能够增加材料的抗拉强度，并改善其机械性能。
在热处理炉丝中，合适含量范围内添加适量铬元素可以显著提高材料的耐高温性能。
2.3 铝的作用和成分铝在热处理炉丝中通常被用作合金添加元素。
它具有很好的强度和导电性能，能够改善材料的物理特性。
此外，铝还能够与其他合金元素形成稳定的化合物，提高材料的硬度和抗拉强度。
同时，铝还具有优异的反应活性和良好的耐腐蚀性，可以为材料提供更长久的使用寿命。
电阻丝铁铬铝材料性能
1500
1510
1520
密度g/cm3
电阻率μΩ·m
±
±
±
±
±
比热20℃ J/g.℃
快速寿命
值h/℃
温度℃
900
1250
1250
1350
1400
小时h
≥80
≥80
≥80
≥80
≥80
导热系数KJ/m·h·℃
膨胀系数a×10-6/℃
抗拉强度 Mpa
588-735
637-784
637-784
637-784
电阻丝铁铬铝材料性能
铁铬铝材料性能
牌号
性能
1Cr13Al4
0Cr23Al5
0Cr25Al5
0Cr21Al6Nb
0Cr27Al7Mo2
主 要 化 学 成 分
Cr
余量
余量
余量
余量
余量
Re
适量
适量
适量
适量
适量
Nb
—
—
—
加入量
—
Mo
—
—
—
—
加入量
最高使用温度℃
950
1250
1250
1350
1400
熔点℃
1450
1400
小时h
≥80
≥80
≥80
≥80
≥80
导热系数KJ/m·h·℃
膨胀系数a×10-6/℃
抗拉强度Mpa
588-735
637-784
637-784
637-784
637-784
延伸率%
≥16
≥12
≥12
≥12
铁铬铝合金高温电炉丝使用温度
铁铬铝合金高温电炉丝使用温度
铁铬铝合金高温电炉丝是一种新型的高温电炉丝，其主要成分包括铁、铬、铝等金属元素，具有高温抗氧化、耐腐蚀、高强度等优良的物理和化学性能。
因此，铁铬铝合金高温电炉丝广泛应用于工业领域的各种高温加热设备中。
那么，该电炉丝的具体使用温度是多少呢？下面将为您进行详细介绍。
一、铁铬铝合金高温电炉丝的物理和化学性能
1.高温抗氧化性能
铁铬铝合金高温电炉丝不仅具有很高的高温强度，而且在高温下能够保持良好的抗氧化性能。
即使在高温下长时间使用，电炉丝的表面也几乎不会受到氧化破坏，从而保证了设备稳定运行，延长了使用寿命。
2.耐腐蚀性能
铁铬铝合金高温电炉丝具有非常好的耐腐蚀性能，能够在酸、碱、氧化和还原性气氛下长时间使用，同时还能够抵御各种化学腐蚀介质的侵蚀，从而保证了设备的长期稳定运行。
3.高强度
铁铬铝合金高温电炉丝具有非常高的强度，能够承受较大的拉伸力和弯曲力，同时也具有很高的耐磨性，不易损坏。
这样就能够在高温下稳定地运行，同时具有较好的耐久性和可靠性。
铁铬铝合金高温电炉丝具有很好的高温性能，其使用温度一般在1100℃以上，最高可达到1400℃以上。
在这个温度范围内，该电炉丝的高温性能仍能保持良好，并且不易发生氧化或腐蚀等问题。
因此，铁铬铝合金高温电炉丝在钢铁、化工、电力、机械等行业的高温加热设备中广泛应用，如钢铁加热炉、化工反应釜、玻璃炉、电炉等。
总之，铁铬铝合金高温电炉丝是一种高性能、高温、高强度的电炉丝，其使用温度在1100℃以上，可以广泛应用于各种高温加热设备中。
电阻丝_铁铬铝材料性能
牌号
性能
1Cr13AI4
0Cr23Al5
0Cr25Al5
0Cr21AI6Nb
0Cr27AI7Mo2
主
Cr
要
余量
余量
余量
余量
余量
化
Re
适量
适量
适量
适量
适量
Nb
—
—
—
加入量
—
学
成
分
Mo
加入量
最高使用温度'C
950
1250
1250
1350
1400
熔点C
1450
1500
1500
1510
1520
>80
>80
导热系数KJ/m
h•C
膨胀系数aX10-6/C
抗拉强度Mpa
588-735
637-784
637-784
637-784
637-784
延伸率%
>16
>12
>12
>12
>10
反复弯曲次数F/R
>5
>5
>5
>5
>5
硬度H- B
200-260
200-260
200-260
200-260
200-260
密度g/cm3
电阻率卩@・
m
±
±
±
±
±
比热20CJ/g.
C
快速寿命
温度C
900
1250
1250
1350
1400
值h/C
小时h
>80
加热丝十点知识
加热丝又可以称为电热丝，发热丝。
一、电热丝分类电热合金是利用物质的电阻特性制造发热体的电阻合金，当电流通过合金元件时利用焦耳效应将电能转变成热能。
主要有两大类：1.奥氏体组织的镍铬合金；2.铁素体组织的铁铬铝合金。
电热合金具有电阻率大、耐热疲劳、抗氧化、抗腐蚀和高温形状稳定性好等特点，它可有效地将电能转化为热能。
一般制成细的丝材（电热丝）规格：0.01-8mm、圆线材规格：8-30mm、扁带材（电阻带）规格：厚度0.05mm—5mm×宽度0.5mm-200mm，在特殊要求下也可制成管材和铸件。
镍铬合金优点：1、高温强度镍铬合金由于高温强度比铁铬铝高，高温使用时不易变形，元件的布置选择余地大；2、镍铬合金其可塑性好，长期使用后冷却下来也不会变脆，因此，发热元件使用比较可靠，损坏后也便于维修；3、镍铬合金无磁性（Cr15Ni60在低温下有弱磁性），这对于一些低温下使用的器具更为适宜。
铁铬铝合金要600℃以上才无磁性；4、镍铬合金一般比未经氧化的铁铬铝合金耐腐蚀性（含硫气氛与某些可控气氛除外）；5、发射率高，充分氧化后的镍铬合金辐射率比铁铬铝合金高；6、使用寿命长，易修复。
缺点：由于采用较稀缺的镍金属材料制成，该系列产品价格高出铁铬铝最多达几倍，使用温度较铁铬铝低。
铁铬铝合金优点：1、在大气使用温度高，铁铬铝电热合金的OCr27Al7Mo2最高耐温可达到1400℃；2、使用寿命长，在大气中相同的较高使用温度下，铁铬铝元件的寿命可为镍铬元件的2-4倍；3、表面负荷高，不仅升温快，也可以节省合金材料；4、抗氧化性能好；5、比重小电阻率高；6、抗硫性能好，对含硫气氛与表面受含硫物质污染时铁铬铝有很好的耐蚀性，而镍铬则会受到严重的侵蚀；7、价格便宜。
缺点：主要是高温强度低，随着使用温度升高其塑性增大，元件易变形，不易弯曲和修复。
主要用途：民用电器如：吹风机、电饭锅等，工业用电热丝如：各种热处理炉具、封口机等。
