弱电系统综合
弱电工程-综合布线
案例二：智能大厦综合布线
总结词
智能、高效、安全
详细描述
智能大厦综合布线系统集成了楼宇自动化、安防监控、智能照明等多种功能，实 现了智能化的管理和运营。该系统采用高品质的线缆和设备，确保数据传输的高 速、安全和可靠，为大厦的智能化管理提供了有力支持。
案例三：数据中心综合布线
总结词
高带宽、高密度、高可靠性
设备安装
按照设备安装规范，正确安装各 个设备，确保其稳定运行。
系统调试
对整个综合布线系统进行调试， 确保各部分功能正常、协调工作。
测试与验收
测试计划制定
制定详细的测试计划，明确测试项目、标准和流程。
测试实施
按照测试计划对系统进行测试，记录测试数据和结果。
验收标准与流程
制定明确的验收标准与流程，确保系统性能达标、满 足用户需求。
根据传输介质、带宽和距 离要求，选择合适的线缆 类型，如UTP、FTP等。
线缆敷设方式
根据环境条件和施工难度， 选择明敷或暗敷，确保线 缆安全、可靠。
线缆端接标准
采用国际通用的线缆端接 标准，如T568A、T568B 等，确保连接质量。
设备安装与调试
设备选型
根据系统需求和预算，选择合适 的设备型号和品牌。
实施与测试
按照方案进行设备更新或升级，并进行全面的测试，确保系统性能 和稳定性达到预期要求。
05
综合布线系统案例分析
案例一：校园网综合布线
总结词
高效、稳定、灵活
详细描述
校园网综合布线系统采用高标准的线缆和设备，确保网络传输的高速、稳定和 可靠。同时，该系统具备高度的灵活性和可扩展性，能够满足校园内不同部门 和师生的多样化需求。
环型拓扑
弱电系统综合维保方案
弱电系统综合维保方案弱电综合系统维保方案概述本文旨在介绍___提供的弱电综合系统维保方案。
该方案旨在确保客户的弱电系统能够持续稳定地运行，减少故障发生率，提高系统的使用寿命和安全性。
弱电系统维保方案本项目弱电系统维保服务主要内容包括监控系统、巡更系统和报警系统。
以下是具体介绍：监控系统我们将对监控系统进行全面维护，包括监控设备的清洁、检查和更换。
我们将确保监控系统的画面清晰，信号稳定，并及时发现并解决设备故障。
巡更系统我们将对巡更系统进行定期巡检，确保设备正常运行。
我们将检查巡更点的设备和标识是否完好，确保巡更记录准确无误。
报警系统我们将对报警系统进行全面检查和维护，确保设备正常运行。
我们将定期检查报警设备和报警器的工作状态，并及时更换损坏的设备。
通过我们的维保方案，客户可以放心地使用弱电系统，减少故障发生率，提高系统的使用寿命和安全性。
我们将竭尽所能为客户提供最好的服务。
4) 广播系统：广播系统是一种用于向大型建筑物或广阔区域传递音频信息的通信系统。
它通常由一个中央控制器和多个扬声器组成。
广播系统可用于播放音乐、公告、紧急通知等各种信息。
该系统通常被广泛应用于学校、医院、商场、办公室等场所。
5) 楼宇自控系统：楼宇自控系统是一种集成了多种功能的智能控制系统。
它可以控制建筑物内的照明、空调、电梯、安防等多种设备，从而实现对建筑物的全面管理。
该系统可以提高建筑物的安全性、节能性和舒适性，减少人力资源的浪费。
6) 可视对讲系统：可视对讲系统是一种用于在建筑物内部进行语音和视频通信的系统。
它通常由一个室内机和一个室外机组成。
该系统可以用于住宅、公寓、办公室等场所，方便居民或员工与来访者进行沟通和确认身份。
7) 家居安防系统：家居安防系统是一种用于保护住宅安全的系统。
它包括门窗报警器、监控摄像头、烟雾探测器等多种设备。
该系统可以实时监控住宅内的情况，及时发现异常情况并报警，提高住宅的安全性。
1、无线对讲系统：无线对讲系统是一种无需布线的通信系统。
弱电系统的调试综合布线系统调试
弱电系统的调试综合布线系统调试（1）被测线路的定义，双绞线连接：作区电缆光纤连接：（2）测试项目及参数：双绞线连接：接线正、误测试：所有双绞线连接必须进行测试；接线连通测试：所有双绞线连接必须进行测试；ISO/IEC 11801标准认定测试：随机抽样10%双绞线连接进行测试。
双绞线连接测试项目光纤连接：测试波长：1300nm 或850nm ；主干子系统光纤连接：信号衰减 < 2.6dB （500m ，波长1300nm ）；信号衰减 < 3.9dB （500m ，波长850nm ）设备通电试验：通电前检查设备各部位是否正常，有无松动、脱焊、虚焊、紧固不牢等问题：对有些电源设备还要测量一下绝缘(在安全情况下)，如无异常情况就可以通电试验，按规定填写各种测试表格作为原始记录。
（3）试运行。
主要验证系统的可靠性、稳定性，解决实际运行中出现的问题，为交付验收及使用做好准备。
主要测试内容如下：试运行测试内容安全保卫系统调试一般要求：闭路电视监控系统调试应在建筑物内装修和系统施工结束后进行。
电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检与验收资料等。
调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。
具备调试所用的仪器设备，且这些设备符合计量要求。
检查施工质量，做好与施工队伍的交接。
调试前的准备工作：电源检测：接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。
线路检查：检查各种接线是否正确。
用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0.5MΩ；用1000V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于0.5MΩ。
接地电阻测量：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。
弱电综合布线系统设计方案
弱电综合布线系统设计方案弱电综合布线系统设计方案一、核心主题本文将详细介绍弱电综合布线系统的设计方案，包括系统的重要性、设计原则、整体架构、具体设计细节以及实施方案。
通过本文的阅读，读者将深入了解弱电综合布线系统的设计原理和实践，为实际工程实施提供有力的参考。
二、背景知识弱电综合布线系统是一种用于支持各类弱电设备（如通信、监控、安防等）连接的布线系统。
它能够满足高速数据传输、语音通信、视频监控等多种需求，是现代智能建筑、智能家居中不可或缺的基础设施。
一个优秀的设计方案能为弱电系统的稳定运行提供有力保障。
三、设计原则1、安全性：确保系统在各种环境下的安全运行，如防火、防雷、防电磁干扰等。
2、可靠性：选用性能稳定、耐用的设备和材料，保证系统长时间稳定运行。
3、经济性：在满足功能需求的前提下，合理控制成本，实现性价比4、可扩展性：考虑未来业务发展的需要，设计系统架构具有扩展能力。
四、系统架构弱电综合布线系统主要包括硬件设备、软件系统和通信模块。
硬件设备包括各类弱电设备、线缆、配线架等；软件系统包括设备管理系统、监控系统等；通信模块包括光纤模块、网络模块等。
五、设计细节1、布线路由器：根据建筑结构和业务需求，设计合理的布线路由，确保各类弱电设备的接入。
2、交换机：选择具有高速处理能力和稳定性能的交换机，提供高效的数据传输。
3、防火墙：设置防火墙以保护网络免受外部攻击，提高系统安全性。
4、安全设备：如入侵检测系统、门禁系统等，确保系统安全和人员安全。
六、实施方案1、设备选型：根据设计要求和实际需求，选择符合标准且性能稳定2、布线施工：按照设计规划进行布线施工，确保布线的规范性和安全性。
3、系统调试：完成布线后进行系统调试，确保各项功能正常运行。
4、系统维护：对系统进行定期维护和检查，确保系统长期稳定运行。
七、总结本文对弱电综合布线系统的设计方案进行了详细介绍，包括系统的重要性、设计原则、整体架构、具体设计细节以及实施方案。

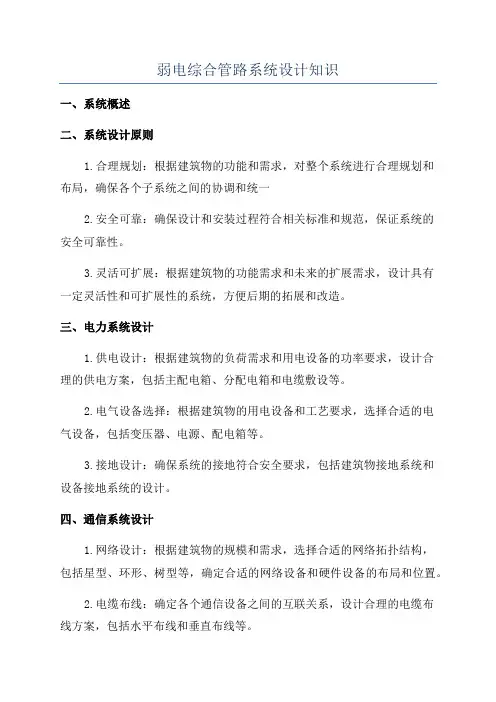

弱电综合管路系统设计知识
弱电综合管路系统设计知识一、系统概述二、系统设计原则1.合理规划：根据建筑物的功能和需求，对整个系统进行合理规划和布局，确保各个子系统之间的协调和统一2.安全可靠：确保设计和安装过程符合相关标准和规范，保证系统的安全可靠性。
3.灵活可扩展：根据建筑物的功能需求和未来的扩展需求，设计具有一定灵活性和可扩展性的系统，方便后期的拓展和改造。
三、电力系统设计1.供电设计：根据建筑物的负荷需求和用电设备的功率要求，设计合理的供电方案，包括主配电箱、分配电箱和电缆敷设等。
2.电气设备选择：根据建筑物的用电设备和工艺要求，选择合适的电气设备，包括变压器、电源、配电箱等。
3.接地设计：确保系统的接地符合安全要求，包括建筑物接地系统和设备接地系统的设计。
四、通信系统设计1.网络设计：根据建筑物的规模和需求，选择合适的网络拓扑结构，包括星型、环形、树型等，确定合适的网络设备和硬件设备的布局和位置。
2.电缆布线：确定各个通信设备之间的互联关系，设计合理的电缆布线方案，包括水平布线和垂直布线等。
3.设备选择：根据建筑物的通信需求，选择合适的通信设备，包括交换机、路由器、光纤设备等。
4.安全保护：设计合理的网络安全策略和设备，包括防火墙、入侵检测系统等，保障网络系统的安全性。
五、安防系统设计1.视频监控系统设计：根据建筑物的特点和需求，设计合理的视频监控系统，包括摄像头的布点，监控中心的布局和监控设备的选择。
2.门禁系统设计：根据建筑物的用途和要求，设计合理的门禁系统，包括门禁设备的选择和门禁控制的方案。
3.报警系统设计：根据建筑物的安全需求，设计合理的报警系统，包括报警器的布设和报警控制的方案。
4.消防系统设计：根据建筑物的消防需求，设计合理的消防系统，包括火灾报警系统、自动喷水灭火系统等。
综上所述，弱电综合管路系统设计需要综合考虑建筑物的功能需求、安全要求和未来发展需求，合理规划各个子系统的布局和设备选择，以保障系统的安全可靠性和灵活可扩展性。
弱电系统综合布线十大规定
弱电系统综合布线十大规定
1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。
过流一般铜芯线为6A/平方,铝芯线为：3A/平方,计算电源供电线缆的粗细可以此标准计算。
2、导线间和导线对地间电阻必须大于0.5MΩ。
3、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平坚直、劳固结实。
4、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
5、所布线路上存在局部干扰源，且不能满足较小净距离要求时，应采用钢管。
6、暗管直线敷设长度超过30米时，中间应加装过线盒。
7、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
8、暗管弯曲半径不得小于该管外径的6~10倍。
光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布。
9、在暗管孔内不得有各种线缆接头。
10、电源线配线时，所用导线截面积应满足用电设备较
大输出功率。
弱电系统综合布线的十大规定是根据弱电系统来规范地，十分的严谨有效，希望大家在弱电系统综合布线时能够遵守规定，这样才能做到尽善尽美。
超详细的弱电工程各系统汇总
弱电工程作为一个综合性强、技术复杂的工程领域，涵盖了多个分项工程。
以下是对弱电工程包含的分项工程进行的详细阐述。
一、通信系统工程通信系统工程是弱电工程的重要组成部分，它主要涵盖电话通信系统、计算机网络系统以及数据传输系统。
电话通信系统负责实现建筑物内部的语音通信，包括电话线路的铺设、电话交换机的安装与调试等。
计算机网络系统则负责构建高效、稳定的网络环境，实现数据的共享和传输。
数据传输系统则利用光缆、网线等传输介质，实现数据的高速、稳定传输。
二、广播音响系统广播音响系统主要用于公共场所的音频播放，包括背景音乐、紧急广播等。
它涉及到音频设备的选型、安装和调试，以及音频信号的传输和处理。
通过广播音响系统，可以实现音频信息的实时播放和传递，满足人们的日常需求。
三、电视信号工程电视信号工程主要包括有线电视系统和卫星电视接收系统。
有线电视系统负责将电视信号传输到用户终端，实现电视节目的观看。
详情+V bairui191而卫星电视接收系统则通过卫星接收设备，接收卫星传送的电视信号，为用户提供更加丰富的电视节目选择。
四、智能消防系统智能消防系统是弱电工程中的重要安全系统，它涵盖了火灾自动报警系统、消防联动控制系统以及消防通信系统等。
火灾自动报警系统能够在火灾发生时及时发出警报，提醒人员疏散；消防联动控制系统则能够自动控制消防设备的启动和关闭，实现火灾的自动扑救；消防通信系统则保障了消防部门与现场人员的实时通信，提高灭火效率。
五、安全防范系统安全防范系统是弱电工程中不可或缺的一部分，它主要包括闭路电视监控系统、防盗报警系统、门禁控制系统以及巡更系统等。
闭路电视监控系统通过摄像头对特定区域进行实时监控，确保场所的安全；防盗报警系统则能够在入侵发生时发出警报，提醒人员采取相应措施；门禁控制系统则通过刷卡、密码等方式控制人员进出，提高场所的安全性；巡更系统则用于管理巡逻人员的工作情况，确保巡逻工作的有效性。
六、楼宇自动化系统楼宇自动化系统是弱电工程中的高级应用，它通过将各种智能化设备集成在一起，实现对建筑物内部环境的自动调节和控制。
国内弱电智能化综合布线标准
国内弱电智能化综合布线标准
国内弱电智能化综合布线标准是指在建筑物内部，针对弱电系统的智能化布线标准。
弱电系统包括但不限于通信网络、数据网络、保安监控、楼宇自控、音视频系统等。
国内弱电智能化综合布线标准根据我国相关法律法规、技术要求和行业标准，制定了针对弱电系统的综合布线要求，以提供高质量的通信和数据传输环境。
该标准包括以下方面的内容：
1. 布线系统结构：明确弱电系统布线的整体结构，包括机房布线、水平布线和垂直布线等。
2. 线缆种类和规格：规定了不同弱电系统使用的线缆种类和规格，包括通信线缆、数据线缆、光纤线缆等。
3. 接头和配件要求：对接头和配件的选用和安装进行了规定，确保连接的可靠性和稳定性。
4. 布线回路划分和标识：规定了布线回路的划分和标识方法，便于维护和管理。
5. 地线和接地要求：确定了弱电系统接地和地线的要求，保证系统的安全性和可靠性。
6. 机柜和面板布置：对机柜和面板的布置进行了规定，以确保
布线的整齐和美观。
7. 机房设计和建设要求：对弱电机房的设计和建设进行了规定，确保机房环境符合要求。
8. 安全和防火措施：针对弱电系统的安全和防火进行了规定，确保系统运行的安全性。
国内弱电智能化综合布线标准的制定有助于确保弱电系统的可靠性和灵活性，提高建筑物内部智能化布线的水平，并推动国内弱电智能化技术的应用。
综合布线弱电工程方案
综合布线弱电工程方案一、综合布线弱电工程的背景和意义随着信息化时代的到来，综合布线弱电工程在建筑设计与装修中扮演着越来越重要的角色。
综合布线弱电工程是指在建筑物内部为各种电子设备提供接口和电源的系统工程，主要包括计算机网络、电话、电视、安防监控、音视频等多种通讯信号的传输和控制设备。
综合布线弱电工程的设计和施工质量直接影响着建筑物的使用效果和安全性，因此，对于建筑业来说，做好综合布线弱电工程是非常重要的。
综合布线弱电工程的具体意义如下：1、提高建筑物的信息化水平。
随着信息技术的不断发展，各种通讯和信息传输设备在日常生活和工作中得到了广泛应用，因此，为了满足现代生活和工作的需求，建筑物必须配备高效的信息传输和处理设备，而综合布线弱电工程正是这方面的基础设施。
2、增强建筑物的安全性和管理性。
综合布线弱电工程包括了安防监控系统、门禁系统等设备，这些设备可以帮助建筑物提高安全性和管理性，确保建筑物内部的安全和秩序。
3、提高建筑物的智能化水平。
综合布线弱电工程还包括了智能家居系统、楼宇自动化系统等设备，这些设备可以帮助建筑物实现智能化管理，提高建筑物的便利性和舒适性。
因此，做好综合布线弱电工程对于建筑物的使用效果、安全性和管理性都非常重要，是现代建筑设计和装修中不可或缺的部分。
二、综合布线弱电工程的设计原则做好综合布线弱电工程的关键是合理的设计。
综合布线弱电工程的设计原则应该是满足使用需求、提高效率、确保安全。
具体来讲，综合布线弱电工程的设计应该遵循以下原则：1、灵活性。
综合布线弱电工程的设计应该尽可能满足多种设备的使用需求，具有较强的扩展性和灵活性。
这样可以避免频繁改动建筑物的布线结构，增加了施工成本和影响了建筑物的使用效果。
2、可维护性。
综合布线弱电工程的设计应该尽可能简单明了，方便维护和管理。
这样可以避免出现故障时难以找到故障源的情况，增加了维护成本和影响了建筑物的正常使用。
3、可靠性。
综合布线弱电工程的设计应该考虑到各种可能的因素，并采取可靠的措施来确保电气设备的安全和稳定使用。
弱电智能化综合布线系统简介(一)
弱电智能化综合布线系统简介（一）引言概述：弱电智能化综合布线系统是一种集成布线、智能控制和能源管理于一体的先进技术系统，广泛应用于各类建筑物、办公环境和工业设施中。
本文将介绍弱电智能化综合布线系统的基本原理、主要组成部分以及其在建筑自动化和能源管理方面的重要作用。
正文：一、系统基本原理1. 弱电智能化综合布线系统是基于光电数字通信技术的高速数据传输系统。
2. 该系统采用统一的布线结构，通过光纤、超细铜缆等介质进行数据传输。
3. 系统通过智能控制器和传感器实现对各个设备和部件的监控和控制。
二、主要组成部分1. 传感器：用于采集各种感知数据，如温度、湿度、光强等。
2. 控制器：负责数据处理和智能控制，实现对设备和部件的远程监控和控制。
3. 布线结构：包括光纤、铜缆等传输介质以及连接器、插座等连接设备。
4. 数据中心：用于集中管理和存储各类监测数据，并提供数据分析和报表功能。
5. 人机界面：通过电脑、手机等终端设备，实现对系统的远程监控和操作。
三、在建筑自动化方面的应用1. 弱电智能化综合布线系统可以实现对照明、空调、门禁等设备的智能控制，提高建筑的舒适性和能源利用效率。
2. 通过对传感器数据的采集和分析，系统能够实现对建筑能耗的监测和管理，降低能源消耗。
四、在能源管理方面的作用1. 弱电智能化综合布线系统可以实时监测建筑物的能源使用情况，识别能耗峰值和能源浪费现象。
2. 通过智能控制和优化，系统能够实现对能源的有效分配和利用，降低能源成本和环境影响。
五、总结弱电智能化综合布线系统作为一种先进的技术系统，通过智能控制和数据分析，实现对建筑物的自动化控制和能源管理。
其在建筑自动化和能源管理方面的应用前景广阔，可以为各类建筑提供更高效、舒适和可持续的运行环境。
弱电系统综合布线施工基础知识
弱电系统综合布线施工基础知识弱电系统是现代建筑物内的综合系统工程。
它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。
大楼弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。
这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。
综合管路系统的设计，可以合理地建立弱电系统的公共通道。
室外管线一般采用弱电电缆直埋方式。
弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小允许埋设深度，参见下表：弱电管道的最小允许埋深表管种管顶至路面或路基面的最小净距（m）人行道车行道混凝土管0.5 0.7PVC管0.5 0.7镀锌钢管0.2 0.4石棉水泥管0.5 0.7 弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线和建筑物不应小于允许的净距，如下表所示：弱电电缆直埋时与地下管线和建筑物的最小净距表其他地下管线和建筑物的名称最小平行间距（m）最小交叉间距（m）给水管75～150mm 0.50.5 200~400mm 1400mm以上 1.5排水管 1 0.5 热力管10 0.5 煤气管0.8MPa以下 1 0.5 电力电缆3.5KV以下0.5 0.5 建筑物的散水边缘0.5建筑物（无散水时） 1绿化树木0.75排水沟0.8 0.5进户管线设计进户管线有两种方式：地下进户和外墙进户。
地下进户方式：这种方式时为了美观要求而将管线转入地下。
根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。
第一种是建筑物设有地下层，地下进户管直接进入地下层，采用的是直进户管。
地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。
当进线电缆数较多时，建筑物户外应设人孔。
外墙进户方式这种方式是在建筑物机房层和服务室的配线设备间或配线箱内。
进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。
弱电系统综合布线
弱电系统综合布线弱电系统简介弱电系统是指除了电力系统之外的所有电气系统，如通信系统、安防系统、广播系统等，这些系统需要使用信号、数据传输和处理，而大多数情况下使用的电力较小，通常是低电压电信号，因此被统称为“弱电”。
弱电系统以其灵活性、高效性和可靠性，已经广泛地应用于建筑物、医院、学校和企业等场所。
在弱电系统中，综合布线是非常重要的一部分。
综合布线的定义综合布线是将多种不同的信息通信系统集成成统一的系统，实现互联互通的一种基础设施。
这些不同的系统可以包括信息型、安全型、监控型等。
综合布线系统必须提供最大的灵活性，最低的维护成本，并且能够支持各种性能需求，也就是说，它必须支持高速率、大带宽和低损失等特性。
综合布线系统的构成综合布线系统由一系列组成部分组成，包括：1. 骨干布线骨干布线是整个综合布线系统最核心的部分，它负责连接综合布线系统的各种分支。
骨干布线可以是铜线，也可以是光纤。
铜线骨干布线可以承载高速率和高带宽信号，但距离受到限制，而光纤则可以远距离传输信号，但成本较高。
2. 水平布线水平布线是终端设备连接到骨干布线的部分，这些终端设备可以是计算机终端、网络设备、电话终端等。
水平布线可以采用铜线（如Cat5e或Cat6a）或光纤。
3. 接线架、插座和配线接线架是将水平布线和骨干布线连接的设备，也可以连接电话系统、电视系统和音频系统等其它终端设备。
插座和配线则是终端设备（如计算机和电话）和水平布线之间的连接设备。
4. 机房设备综合布线系统中的机房包括主机房和分机房。
主机房是综合布线系统的中央枢纽，它包括服务器、交换机、存储设备和防火墙等设备；分机房则是机房设备的延伸，支持分散式部署。
综合布线系统的优点综合布线系统能够为建筑物的各种通信和安全需求提供一个通用平台，其优点如下：1.易于管理和维护：综合布线系统中的布线结构简单，易于维护。
所有设备的连接和移动都不会对整个系统的结构产生影响。
2.提高效率和灵活性：综合布线系统能够解决新设备和服务的增加，而不必重新布线，提高了系统的灵活性和效率。
弱电综合布线系统设计方案
弱电综合布线系统设计方案弱电综合布线系统是指电信、计算机网络、有线电视等弱电系统在建筑内的传输、连接和集成系统。
在建筑物内部弱电系统方面，综合布线系统的规模，先进性、智能化成为衡量一座建筑物硬件投入、现代化程度与投资效益的重要指标。
一、设计目标：1.提供稳定可靠的综合布线系统，满足建筑物内部各个弱电系统的传输和连接需求；2.考虑未来的扩展和升级需求，确保系统具备良好的可扩展性和可升级性；3.提供高速、高带宽的网络传输，满足现代化办公设备和通信技术的需求；4.确保系统设计符合相关的国家和行业标准，满足安全、可靠性和可管理性的要求。
二、设计方案：1.布线结构：采用星型布线结构，将各个终端设备通过水晶头连接到主线架上，确保信号传输质量和稳定性；2.布线介质：采用高质量的光纤和双绞线作为布线介质，满足高速、高带宽的传输要求；3.网络设计：设计高速网络传输系统，采用多层交换机和路由器，以满足大规模数据传输和网络拓扑优化的需求；4.安全设计：引入网络安全技术，如防火墙、入侵检测和虚拟专用网络等，确保数据的安全性和隐私保护；5.管理设计：引入网络管理系统，实现对网络设备和布线系统的监控和管理，提高系统的可管理性和维护效率；6.升级和扩展设计：设计方案考虑未来的升级和扩展需求，预留充足的网络和布线资源，以支持新的弱电系统接入和功能升级。
三、施工与维护：1.选用优质的布线材料和设备，确保系统的稳定性和可靠性；2.施工过程中严格按照国家和行业标准进行，确保施工质量；3.定期进行巡检和维护，及时处理和修复故障，保持系统的稳定运行；4.引入远程监控和维护技术，提高故障响应和处理效率；5.提供培训和技术支持，确保用户对综合布线系统的良好使用和维护。
通过以上的弱电综合布线系统设计方案，可以提供一个稳定可靠、高速高带宽、安全可管理的综合布线系统，满足建筑内各个弱电系统的传输和连接需求。
在实施和维护过程中，需要严格按照设计方案要求进行，保证系统的质量和性能。
弱电智能化综合布线系统简介(二)2024
弱电智能化综合布线系统简介（二）引言概述:弱电智能化综合布线系统是现代建筑中不可或缺的一部分。
它采用先进的技术，将各种弱电设备和系统无缝集成，以提高建筑的智能化水平和运营效率。
本文将对弱电智能化综合布线系统进行详细介绍，并探讨其在建筑物中的应用。
正文:1. 弱电智能化综合布线系统的定义- 弱电智能化综合布线系统是建筑物中集成各类弱电设备和系统的基础设施，为建筑内的各类信息和通信需求提供支持。
- 弱电设备包括但不限于网络设备、安全监控系统、楼宇自控系统、智能家居设备等。
2. 弱电智能化综合布线系统的主要组成部分- 网络布线系统：包括交换机、路由器、光缆等，用于连接各个终端设备，实现高速稳定的数据传输。
- 安全监控系统：包括摄像头、门禁系统、入侵报警系统等，用于保障建筑物的安全。
- 楼宇自控系统：包括温湿度传感器、照明控制系统、空调控制系统等，用于提高建筑物的舒适性和能效。
- 智能家居设备：包括智能插座、智能灯具、智能门锁等，通过互联网实现远程控制和智能化管理。
- 音视频系统：包括音频设备、视频投影设备、会议系统等，为建筑物提供高质量的音视频娱乐和会议功能。
3. 弱电智能化综合布线系统的优势和应用- 提高管理效率：通过集成各类弱电设备和系统，实现统一管理和监控，提高建筑物的运营效率。
- 增强安全性：安全监控系统的应用可以及时发现和处理安全隐患，提升建筑物的防护能力。
- 提升舒适性：楼宇自控系统的智能化功能可以根据实时需求调节室内温度、照明等，提供更加舒适的工作和生活环境。
- 降低能耗：通过智能化管理，楼宇自控系统可以实现对能源的合理利用，降低建筑物的能耗成本。
- 提供便利性：智能家居设备的应用可以实现远程控制和智能化管理，提供更加便捷的家居生活体验。
4. 弱电智能化综合布线系统的实施与维护- 在建筑物设计过程中，需要考虑弱电智能化综合布线系统的规划和布置，确保各个系统之间的互联和协同工作。
- 在系统建设过程中，需要合理选择设备和技术方案，确保系统的稳定性和可靠性。
弱电综合布线
弱电综合布线
弱电综合布线是指在建筑物中布置各种弱电设备的电缆、
线缆和接插件，以满足电话、电视、数据通信、安防监控、楼宇自控等弱电系统的需求。
弱电综合布线的目的是建立一个稳定、高效的弱电系统，
提供可靠的通信、网络和控制功能。
布线设计需要考虑各
个弱电设备的位置、连接方式、传输距离以及布线管道和
接线箱的布置等因素。
弱电综合布线一般包括以下几个步骤：
1. 规划设计：根据建筑物的结构和使用需求，确定各个弱
电系统的布局和连接方式。
2. 安装管道：根据设计方案，在墙壁、地板或天花板中安
装管道，用于布线电缆和线缆。
3. 布线电缆：在管道中铺设电缆和线缆，并根据需要进行连接、绝缘和标识。
4. 安装接插件：安装合适的接插件，如电话插座、数据插座、电视插座等，以提供信号传输和设备连接的接口。
5. 测试调试：在完成布线后，进行必要的测试和调试，确保弱电系统正常运行。
弱电综合布线需要按照相关的标准和规范进行，以确保系统的稳定性和安全性。
同时，应根据实际需求和预算进行合理的选材和布线方案，以降低成本并提高系统性能。
弱电工程综合管路知识大全
弱电工程综合管路是指对室内的各类弱电系统进行统一管道敷设，包括信息通讯、数据传输、多媒体、安防监控等各种弱电系统。
现代化室内和楼宇的弱电系统都要汇集到一个中心机房里，通过这个中心往各个室内布线。
一、综合布线的应用范围综合布线适用于大楼、机构、宾馆、餐厅、商场、小区、厂房及其它各类公共建筑中。
综合布线可以全面、高效地覆盖住宅楼、写字楼、金融机构、医院、机房、数据中心、办公室等现代建筑的弱电系统需求。
二、综合布线的优势1.灵活性强：对于不同的业务系统进行灵活的扩展和组合，可以很方便满足用户的需求。
2.可靠性好：综合布线采用U/UTP和FTP屏蔽类网络线和光纤等传输线材，大大提高了通信质量和可靠性。
3.易维护：对于断电、通信故障、人为破坏等情况，可以及时通过布线的标识找出故障点或故障原因，方便快捷的修复故障。
4.成本低廉：在全国通用的U/UTP类5类6类的标准网络布线下，可以打破品牌的局限，降低了安装成本。
三、综合布线的分类综合布线分为水平布线和垂直布线两个部分。
1.水平布线是指建筑物内的所有楼层，从弱电机房到每个用户位置的线缆路径，是建筑中各系统间数据交流的基础。
2.垂直布线是指建筑内不同楼层之间的通信线路，管理整个建筑物的机房和每一查询点之间的通信线路。
四、综合布线中的线缆元件1.网线：主要用于终端和中心点设备之间的数据交换和通信传输，UTP 和FTP是常用的两种制式。
2.光缆：用于信号的光纤传输，纤芯数目根据需要选择，一般为单模或多模。
3.电缆：用于电力传输，可按需采用低压、中压、高压电缆等。
五、综合布线中的管路1.金属材质：比如铁皮、不锈钢、铜等材质，通常用于长距离的水平布线和整个垂直布线中。
2.塑料材质：比如PVC管、PE管等材质，适合于较短距离的水平布线和弱电隔离。
六、综合布线中的建筑物通信间建筑物通信间是综合布线中的重要组成部分，这也称为弱电机房。
由于机房内会有大量的通信设备和线缆，所以机房的设计、通风与管理都比较重要。
弱电综合管路系统
品目十四弱电综合管路系统一、概述弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、安全防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。
它与大楼内所有建筑物的机电设备诸如：变配电、空调、照明等设施有密切关系。
大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。
管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。
弱电综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
浙江电力生产调度大楼弱电系统应是非常完善、先进的。
而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。
尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计，在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。
二、需求分析浙江电力生产调度大楼弱电系统包括建筑设备监控系统、综合布线系统、通讯网络系统、计算机网络系统、安全防范系统、卫星接收及电视系统、公共广播系统、停车场管理系统、大屏幕显示系统及触摸式多媒体信息查询系统、会议系统、智能照明系统、一卡通消费管理系统、智能化集成系统、UPS电源系统和防雷接地系统等，综合桥架系统必须满足大楼弱电各子系统管线路由，其中紧急广播部分管线由消防专业施工。
弱电各子系统的水平共用一套桥架，水平部分的桥架带隔仓，分隔为三部分：1）语音＋外网，2）内网，3）安保＋电视，其它系统单独穿管。
垂直井道内，综合布线系统单独设置桥架，调度网单独设置桥架，安保和电视共用桥架，弱电电源线单独设置桥架。
保密电话由北面弱电进线室沿机要专用桥架C－100X100进入北区1#弱电间内机要进线专用垂直桥架C－100X150，引上到13层，再沿13层机要专用水平桥架C－100X100进入机要室。
弱电综合布线系统方案
弱电综合布线系统方案弱电综合布线系统（Structured Cabling System）是指在建筑物内，通过电信、数据和视频等各种弱电设备之间进行信息传递的一种系统，是今天现代建筑物不可或缺的一部分。
一个高效、可靠的弱电布线系统能够满足建筑物内各种设备之间的通信需求，并且能够适应未来新增设备的扩展和升级。
在设计弱电综合布线系统方案时，有以下几个关键因素需要考虑：1.需求分析和规划：首先需要进行对建筑物的需求分析和规划，包括各种设备的数量、位置、数据传输的需求等方面的分析。
同时需要对未来的设备增加和布线扩展进行考虑，使得布线系统能够满足未来的需求。
2.网络规划和拓扑：根据需求分析的结果，确定网络的规划和拓扑结构，包括主干线路、分支线路以及各种连接设备的位置和方式等。
同时需要考虑网络的容量和带宽需求，确保网络的性能能够满足建筑物内的通信需求。
3.布线材料和设备选择：根据需求和规划，选择合适的布线材料和设备。
在选择布线材料时，需要考虑信号的传输性能、抗干扰能力、耐用性和成本等方面。
在选择设备时，需要考虑设备的兼容性、可靠性和扩展性等。
4.安装和测试：根据规划和设计方案，进行布线系统的安装和测试。
在安装过程中，需要保证布线的质量和准确性，避免因为布线不良而导致通信质量下降。
同时，需要进行各种测试和调试，确保布线系统的性能和可靠性。
5.管理和维护：布线系统的管理和维护是一个持续的过程。
需要对布线系统进行定期巡检和维护，检查布线的连接质量和设备的工作状态，及时发现和解决问题。
同时，还需要对布线系统进行记录和维护，方便以后的维护和升级。
在实际的弱电综合布线系统中，通常包括以下几个方面的布线：2.安防布线：包括监控摄像头、入侵报警器等设备之间的通信。
3.多媒体布线：包括音频、视频和电视等设备之间的通信和信号传输。
4.楼宇自控布线：包括楼宇自控设备之间的通信，如楼宇自控系统、照明控制系统等。
5.电力控制布线：用于电力控制系统之间的通信，如电力监测系统、电力管理系统等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、如何设计弱电工程综合管路系统弱电系统综合管路的设计也是非常重要的一部分。
今天就简单的学习一下。
系统概述弱电系统是现代建筑物内的综合系统工程。
它与大楼内所有建筑物的机电设备如变配电、空调、照明等设施有密切关系。
这些弱电系统有楼宇设备监控系统、安全防范系统、一卡通系统、卫星有线电视及视频点播系统、结构化综合布线系统、LED及触摸屏查询系统、多功能会议系统、机房、电源、防雷接地系统、背景音乐及广播系统等。
综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
本方案的弱电管路系统中除消防系统以外的所有弱电系统线路使用同一路桥架，弱电系统管路的桥架应做如下考虑：A、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰。
B、综合布线系统传输大量数据信号，因此需要较强的抗干扰性，同时综合布线系统中采用六类布线，对施工工艺要求较高，线缆量较大，也宜单独成一系统。
以往大量工程实践证明中，单独设置综合布线系统的弱电桥架是适宜的。
C、其它几个子系统的弱电信号在统筹规划下，可合用一套桥架，以方便维护和管理，也便于使弱电系统的电源线与信号线隔离。
考虑以上几方面的综合因素，方便维护和管理，主要考虑了综合布线一套桥架，监控和其它系统共用一套桥架，除了这两套桥架以外，需要设置单独一套桥架，所以共用了三套桥架。
弱电管路垂直系统设计在弱电管井内安装三条桥架：一条为400*200的槽式桥架供综合布线系统线缆穿行；另一条为300*150用于监控和其它一些系统的线缆穿行；另外100*50的一条桥架供党政专网语音点用。
桥架每米设置一个帮扎扣环，以固定垂直光纤、大对数电缆、楼层至管理间的六类双绞线及其他弱电线路。
其中卫星及有线电视系统，在主楼和副楼每层的弱电间设置一个200*100*100的分配器箱，作为放大器和分支分配器的安装盒及线路接线箱，分配器箱明装在弱电间内。
垂直桥架安装后，应在弱电井内设置封闭板，平时关闭，检修或增加干线时开放。
水平桥架设计A.、综合布线系统因各个显然楼层信息点较多，所以我们在每层的走廊吊顶内安装了水平桥架，桥架的大小根据每个系统的信息点的数量而不一样，主要还是和垂直部分一样分成三部分来考虑：综合布线除了党政专网外都走200*100的水平桥架，监控部分也走200*100的水平桥架，只设计了一条100*50的桥架。
桥架安装应靠近走廊内侧，因走廊吊顶内位置狭小且分布管线很多，如空调系统、给排水系统及强电都要在吊顶内敷设，桥架至信息点为DG20~DG25电线管（2根六类线穿DG20，3根六类线穿DG25），电线管在墙内或吊顶内敷设，模块预埋盒为86H50型铁制盒，安装高度底边离地30CM。
B、BA系统BA系统每个楼层基本上都安装了DDC控制器，DDC之间为RS-485线，所以吊顶及墙内敷设DG25以下的电线管，DDC安装高度为竖向中心离地1.5M。
BA系统和监控系统共用一套桥架。
C、卫星及有线电视系统卫星及有线电视系统的水平管从弱电水平桥架引出，在楼层走廊吊顶内敷设。
有线电视在相应层弱电间设置分配器箱，吊顶内安装接线盒，接线盒应有相应盖板。
接线盒为安装分支分配器或接线使用，从分支器接线盒至每个房间的终端为DG20~25电线管，电线管在墙内或吊顶内敷设，安装高度为30CM，预埋盒为86H50型铁制盒。
D、其他弱电系统其他弱电系统因在楼层分布单一，故无需作整体的安排，线缆保护管都采用DG32以下的电线管，在吊顶或墙内暗埋。
弱电间及管理间的设计因弱电间是弱电系统的汇合处及管理室，故它里面的管路分布及分线箱或控制箱的位置安排是很有必要的。
我们在弱电间安装了一个综合布线标准机柜和电视分配器箱，所有的弱电系统接线及分线都在里面完成。
在弱电井道内敷设一根400*200的桥架，用于连接各楼层的弱电间及水平桥架。
弱电间应有接地系统，在弱电间敷设一根40*4的镀锌扁铁作为综合接地。
在二层综合布线机房内的信息点均在架空地板下敷设，故桥架敷设方式为地板下走地槽为主。
施工前的检查根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，施工前的器材检验，各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
管材采用的钢管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。
工程中使用的电缆和光缆规格、型号应符合设计规定和合同要求。
电缆外套应完整，并附有出厂质量合格证。
设备安装桥架及槽道安装位置应符合施工图规定，左右偏差不超过50mm。
桥架及槽道水平度偏差不应超过2mm/m。
垂直桥架及槽道应与地面保持垂直，垂直度偏差不应超过2mm。
线缆敷设线缆布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。
弯曲半径应大于外径6-10倍，主干弯曲半径应大于外径10倍，光缆弯曲半径应大于外径15倍。
施工说明桥架应固定在墙面上（或吊顶下），要求桥架为全密封结构，以防鼠害。
可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接；金属桥架用来安放和引导电缆，并起到机械保护的作用。
同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便，桥架材料均为冷轧合金板，表面镀锌，使用带分隔的金属防火桥架；桥架内线缆的总截面积不超过桥架内截面积的三分之一，金属电线管内线缆的填充率不超过30%。
管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝，为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒；根据综合布线系统的施工要求，每根电缆的转弯半径要求为其电缆外径的8-10倍。
因此，吊顶内桥架在转弯或分路处均应设置45。
转角（对于200×100的桥架，其45度转角边长为100mm；对于300×150的桥架，其45度转角边长为150mm）；在管线转弯处不能拐死角，转弯半径>10cm；水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全，若管线长度不够，需加套管时，应加外套，不能加内套，在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径；所有桥架在线缆安装完毕后，全部要求使用锁扣封闭，以防鼠害；为确保线路安全，应使桥架有良好的接地端。
金属桥架、金属软管均需整体连接，并在本楼层内接地（强电保护地）。
接地线截面积不小于6平方毫米，所有薄壁金属电线管均用导线焊接，并与桥架连接，为防止电磁干扰，信息线缆线路与强电线路平行走向之间距离不能小于如下距离：此次使用的插座底盒全部为国标86型铁盒。
由于办公家具的情况不明，暂定所有底盒的底面距地面高度为300mm。
在各信息插座处应在墙内预埋国标86型铁盒，各铁盒与墙内管路应连接良好，不能断接，底盒上的螺丝孔（耳朵）不能损坏，否则面板无法安装。
信息插座距离强电插座应该大于20cm。
二、弱电工程双绞线使用注意点及常见问题汇总在使用双绞线传输的使用中我们会遇到一些问题，那么本文就将这些问题进行了汇总，并一一作了解答，希望本文内容对大家有所帮助。
双绞线（Twisted Pair wire）是综合布线工程中最常用的一种传输介质。
双绞线由两根具有绝缘保护层的铜导线组成。
双绞线传输视频信号采用了传统的模拟技术，在保证全实时、远距离、高质量地传输监控图像的同时，又节省了传输器材的造价。
在使用双绞线传输的使用中我们会遇到一些问题，那么本文就将这些问题进行了汇总，并一一作了解答，希望本文内容对大家有所帮助。
1：一根双绞线可以传哪种组合的信号?答：一根非屏蔽五类或五类以上双绞线一般有四对双绞线，可以传输4路视频；总之1对线可以传输一路信号，4对线可以传输4路信号(例如可以传输4路视频或4路音频或4路数据或这三个信号的任意组合)，另外大对数双绞线还可以传输更多的信号。
2：在综合布线时可否把双绞线和其它线缆放在一起(例如捆在一起)?答：在施工布线时，可与一般电话线、计算机网络线、同轴电缆线、光纤一起传输；但尽量避免与电源线一起传输，如在一管道内传输，尽量保持相互间距离在50cm以上，特别是高压大功率电源线。
3：可否利用现有计算机网络线来传送视频、音频、数据信号?答：只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据;一般计算机都利用网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频、数据。
但传送的信号不可以经过HUB、交换机等其它设备。
4：双绞线接头处如何连接?答：一箱网线正常为305米(1000ft)，每箱网线间相互连接时，不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。
连结时，按照颜色一一对应，用烙铁焊在一起，外面用绝缘胶带包好，防止短路；如室外连接，要做好防水处理。
5：双绞线传输器使用何种线缆?答：请选用五类或五类以上的非屏蔽双绞线(UTP CAT5 24AWG 常规铜线线径为0.5mm)，线缆类别越高，传输效果越好。
五类屏蔽双绞线(STP CAT5 24AWG)可以在一些强电磁干扰等特殊的情况下使用，但会缩短传输距离。
三、四类非屏蔽双绞线也可以使用，但图象效果、传输距离和抗干扰性能下降很多。
平行不绞合在一起(例如平行电话线)的线缆及两根各自屏蔽的线缆，不建议使用。
要根据不同的使用环境，选用不同的线缆，如室内线缆、室外线缆、阻水线缆等。
6：双绞线可以传电源吗?答：可以传输低压供电电源，如12VDC、24VAC等。
但是你要保证传过来的电源符合设备的要求。
如设备工作电源是10-12VDC，电流是50MA，双绞线内阻为10Ω/100米(实际使用要测量)，若传送的电源是12VDC，要保证设备的使用正常，你只好传送电源在200米以内。
但我们不建议用户使用双绞线传输电源。
7：6类非屏蔽双绞线可以使用吗?答：可以。
只要是5类或5类以上的UTP，均可使用。
8：是否可以使用非双绞线(比如平行线)?答：我们有一些用户使用非双绞线，但是传输的距离很短。
所以，我们建议用户不要使用非双绞线，以免影响传输距离和图象效果。
9：双绞线视频传输设备支持中间抽头的桥接连接方式吗?答：双绞线视频传输设备适合于点到点直接连接，不要使用从双绞线中间抽头的桥接连接方式。
如果用户从双绞线中间取出一对线缆时，必须将该对线后面多余的线缆断开。
10 ：双绞线敷设施工的基本要求是什么?答：双绞线的敷设的基本要求：1、槽道检查。
